Обзор и тестирование материнской платы ASUS MAXIMUS VI FORMULA

В ассортименте любого уважающего себя производителя компьютерных комплектующих всегда имеются модели, ориентированные на энтузиастов. И это не только дань моде, именно на решениях hi-end класса первыми появляются инновационные наработки компании и внедряются новые технологии. И уж потом их можно встретить на продукции для массового потребителя. Особенно хорошо эта тенденция прослеживается на рынке материнских плат. К примеру, еще несколько лет назад функция ASUS MemOK! (наличие специальной кнопки, которая позволяет загрузиться системе в случае неудачного разгона памяти) была доступна только на оверклокерских моделях. Сегодня же ее можно встретить на обычных материнских платах от ASUS и даже на платформах для HTPC.

Поэтому «топовые» комплектующие являются важным звеном в развитии компьютерной техники. Кроме того, они обладают довольно широким функционалом, что в большинстве случаев упрощает выполнение специфических задач, таких как оптимизация параметров работы системы или же создание производительной игровой конфигурации.

В этом обзоре как раз и пойдет речь о подобного рода комплектующих, а именно о материнской плате ASUS MAXIMUS VI FORMULA. Предыдущие версии данной модели пользовались большой популярностью, поэтому на фоне появления семейства процессоров Intel Haswell, выпуск ASUS MAXIMUS VI FORMULA смотрится вполне логичным решением со стороны ASUS.

ASUS MAXIMUS VI FORMULA

Спецификация материнской платы ASUS MAXIMUS VI FORMULA:

Производитель

ASUS

Модель

MAXIMUS VI FORMULA

Чипсет

Intel Z87 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения (Haswell)

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти;

поддержка XMP-профилей.

Частота используемой памяти

1333 / 1600 / 1800(OC) / 1866(OC) / 2000(OC) / 2133(OC) / 2200(OC) / 2400(OC) / 2500(OC) / 2600(OC) / 2666(OC) / 2800(OC) / 2933(OC) / 3000(OC) / 3100 (OC) МГц

Слоты расширения

3 x PCI Express 3.0 x16 (x16/x0/x0 или х8/х8/х0 или х8/х4/х4);

3 х PCI Express 2.0 x1;

1 х mini-PCI Express 2.0 x1 на модуле mPCIe Combo II.

Поддержка технологий Multi-GPU

NVIDIA 2-Way SLI;

AMD 3-Way / 2-Way CrossFireX.

Дисковая подсистема

Чипсет Intel Z87 Express поддерживает:

6 х SATA 6 Гбит/с;

1 х M.2 (NGFF) Socket 2 (протокол SATA 6 Гбит/с) на модуле mPCIe Combo II с возможностью установки SSD Type 2242 (22 x 42 мм);

поддержка RAID 0, 1, 5 и 10.

Два контроллера ASMedia ASM1061 поддерживают:

4 х SATA 6 Гбит/с.

LAN

Intel I217V (10/100/1000 Мб/с)

Wi-Fi

802.11 a/b/g/n/ac Wi-Fi (2,4 и 5 ГГц)

Bluetooth

Bluetooth v4.0/3.0+HS

Звуковая подсистема

High-Definition Audio кодек на основе микросхемы Realtek ALC1150;

2.0/4.0/5.1/7.1-канальный звук;

усилитель для наушников Texas Instruments TPA6120A2;

ЦАП для наушников Cirrus Logic CS4398;

поддержка S/PDIF Out, Sonic Radar, DTS Connect.

Питание

24-контактный разъем питания ATX;

8-контактный разъем питания ATX12V1;

4-контактный разъем питания ATX12V2.

Охлаждение

Алюминиевый радиатор для охлаждения чипсета;

алюминиевый радиатор/водоблок для охлаждения силовых элементов преобразователя питания процессора.

Разъемы для вентиляторов

2 x CPU (4-контактный);

6 x системный (4-контактный).

Внешние порты I/O

6 x USB 3.0;

4 x USB 2.0;

1 x RJ45;

1 x DisplayPort;

1 x HDMI;

1 x S/PDIF Out;

6 x аудиовыходы;

1 x кнопка Clear CMOS;

1 x кнопка ROG Connect.

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0;

2 x USB 2.0 с поддержкой подключения двух USB 2.0;

1 х разъем ROG Extension;

10 х SATA 6 Гбит/с;

3 х разъем для подключения термодатчиков;

10 x контактов для замера напряжений;

1 х кнопка Reset;

1 х кнопка Power;

1 х кнопка MemOK!

1 х кнопка DirectKey;

1 х LED-индикатор POST-кодов

1 х разъем DRCT;

1 x разъем S/PDIF Out;

1 x аудиоразъем передней панели;

1 х разъем системной панели;

1 х разъем TPM;

1 х переключатель FastBoot.

BIOS

64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a Multi-Language BIOS

Комплектация

руководство пользователя;

диск с драйверами и утилитами;

заглушка интерфейсной панели;

восемь кабелей SATA;

карта расширения mPCIe Combo II с установленным модулем Wi-Fi / Bluetooth;

антенна для модуля Wi-Fi / Bluetooth;

набор колодок ASUS Q-Shield;

мостик SLI;

набор наклеек-маркеров для накопителей;

наклейка «Republic Of Gamers»;

«бирка» на ручку двери с надписью «не тревожить, я играю».

Форм-фактор

ATX

Размеры

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Упаковка и комплект поставки

ASUS MAXIMUS VI FORMULA

Материнская плата ASUS MAXIMUS VI FORMULA поставляется в большой коробке из плотного картона, которая обеспечивает защиту от ударов и возможных повреждений. Для удобности переноски сверху имеется пластиковая ручка. Дизайн упаковки выдержан в традиционных для продукции серии ASUS ROG цветах. В нижней части лицевой панели расположены пиктограммы, которые сообщают о поддержке технологий NVIDIA SLI и AMD CrossFireX, а также разрешения высокой четкости Ultra HD 4K. Из двух других логотипов можно узнать, что материнская плата предназначена для установки процессоров поколения Intel Haswell и основана на передовом чипсете Intel Z87 Express.

ASUS MAXIMUS VI FORMULA

Гораздо больше технической информации находится на обратной стороне коробки. Здесь также расположены фотографии ключевых узлов новинки, и приводится их краткое описание.

ASUS MAXIMUS VI FORMULA

Открыв крышку упаковки, можно увидеть непосредственно саму материнскую плату, а также узнать больше сведений о применяемых на ASUS MAXIMUS VI FORMULA технологиях. Каждую из них мы более детально рассмотрим уже по ходу обзора.

ASUS MAXIMUS VI FORMULA

ASUS MAXIMUS VI FORMULA

ASUS MAXIMUS VI FORMULA

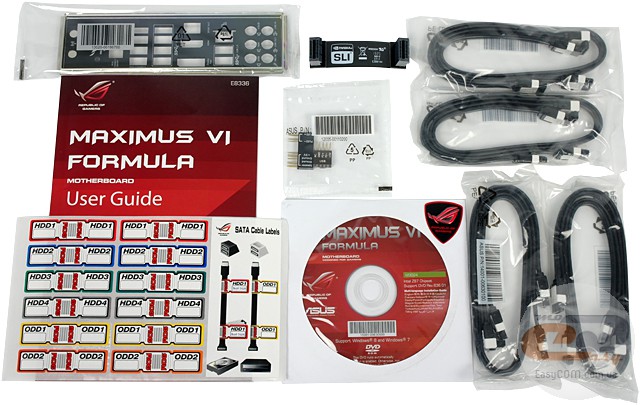

Как и подобает решениям подобного класса, ASUS MAXIMUS VI FORMULA обладает довольно богатым комплектом поставки, который включает:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • заглушку интерфейсной панели;
  • восемь кабелей SATA;
  • набор колодок ASUS Q-Shield;
  • мостик SLI;
  • карту расширения mPCIe Combo II с установленным модулем Wi-Fi / Bluetooth;
  • антенну для модуля Wi-Fi / Bluetooth;
  • набор наклеек-маркеров для накопителей;
  • «бирку» на ручку двери с надписью «не тревожить, я играю»;
  • наклейку «Republic Of Gamers».

ASUS MAXIMUS VI FORMULA

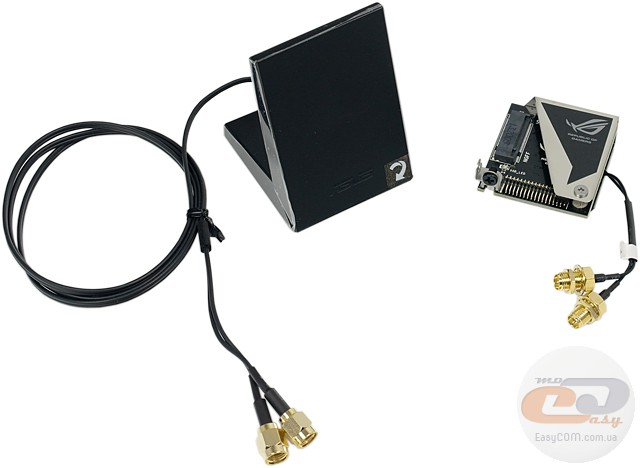

Самый большой интерес из этого набора вызывает модуль mPCIe Combo II. Он представляет собой небольшую карту расширения, которая устанавливается в специальный слот возле интерфейсной панели. С одной стороны находится разъем mini SATA для установки миниатюрных SSD-накопителей стандарта NGFF (в данном случае тип 2242 размером 22 х 42 мм). На обратной стороне карты расширения mPCIe Combo II расположен слот mini-PCI Express 2.0 x1 с установленным модулем беспроводной связи Wi-Fi (802.11 a/b/g/n/ac на частотах 2,4 и 5 ГГц) / Bluetooth (v4.0/3.0+HS).

Дизайн и особенности платы

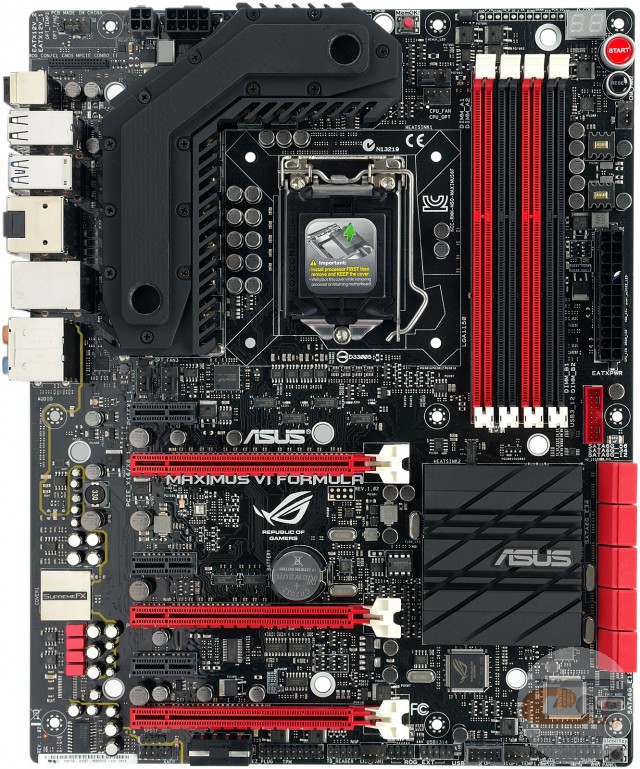

ASUS MAXIMUS VI FORMULA

Материнская плата выполнена в формате ATX и имеет характерные для него размеры - 305 х 244 мм. Практически вся лицевая сторона скрыта за специальным защитным кожухом (ASUS ROG Armor). Выполнен он из пластика, и кроме декоративной функции обладает и практической: он защищает большую часть лицевой поверхности от пыли и не позволяет теплому воздуху от видеокарт достигать основы материнской платы, повышая тем самым температуру установленных там компонентов.

ASUS MAXIMUS VI FORMULA

Обратная сторона текстолита также закрыта «броней», которая в этом случае сделана уже из стали. Эта часть кожуха препятствует изгибу / провисанию материнской платы. Данную особенность высоко оценят экстремальные оверклокеры, которые, как правило, работают с открытым стендом.

ASUS MAXIMUS VI FORMULA

Кроме того, металлический кожух играет еще одну важную роль, отводя тепло от элементов подсистемы питания процессора, расположенных на обратной стороне печатной платы.

ASUS MAXIMUS VI FORMULA

Без «защиты» ASUS MAXIMUS VI FORMULA имеет более привычный вид. В оформлении использованы красно-черные цвета, характерные для всей продукции с логотипом «Republic Of Gamers».

ASUS MAXIMUS VI FORMULA

На обратной стороне печатной платы, кроме упомянутых выше элементов подсистемы питания процессора (драйверы фаз), можно обнаружить еще несколько микросхем и низкопрофильных танталовых конденсаторов. Также здесь находится усилительная пластина, которая пригодится в случае установки габаритных систем охлаждения процессора. Монтаж материнской платы в компьютерный корпус не должен стать большой проблемой.

ASUS MAXIMUS VI FORMULA

Почти все разъемы для подключения внешних портов и интерфейсов сгруппированы у нижнего края тестируемой новинки (слева направо):

  • S/PDIF Out - для вывода цифрового аудиосигнала с материнской платы на плату расширения, такую как внешняя аудиокарта или видеокарта;
  • AAFP - для подключения аудиовыходов на фронтальной панели компьютерного корпуса (поддерживает стандарты AC'97 и HD Audio);
  • EZ PLUG - стандартный разъем PATA, который стоит использовать в случае установки трех видеокарт;
  • TPM - для подключения модуля TPM (Trusted Platform Module);
  • TB HEADER - для подключения внешней карты расширения, на которой реализован интерфейс Thunderbolt (например, ASUS Thunderbolt EX);
  • CHA FAN / OPT FAN - для подключения системных вентиляторов;
  • ROG Extension - для подсоединения выносной панели ASUS OC Panel (более детально это устройство рассмотрено в обзоре материнской платы ASUS Maximus VI Extreme);
  • USB - для подключения двух портов USB 2.0;
  • OPT TEMP - для подсоединения внешних термодатчиков (всего на плате реализовано три таких разъема);
  • SYSTEM PANEL - для подключения передней панели компьютерного корпуса.

ASUS MAXIMUS VI FORMULA

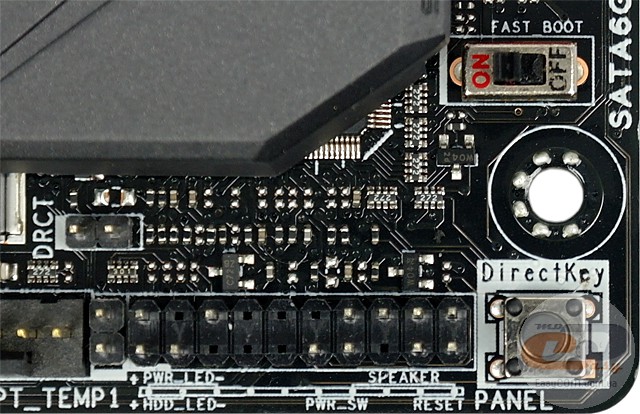

У самого угла платы расположена кнопка DirectKey, которая позволяет зайти в меню BIOS в любой момент загрузки компьютера. Если же кнопка была нажата после прохождения POST-проверки, вход в BIOS будет выполнен автоматически после первой же перезагрузки системы. Рядом находится двухконтактный разъем DRCT. К нему можно подсоединить выносную кнопку DirectKey, которая будет дублировать функции основной.

Переключатель FAST BOOT позволяет миновать POST-проверку, тем самым ускорив загрузку компьютера.

ASUS MAXIMUS VI FORMULA

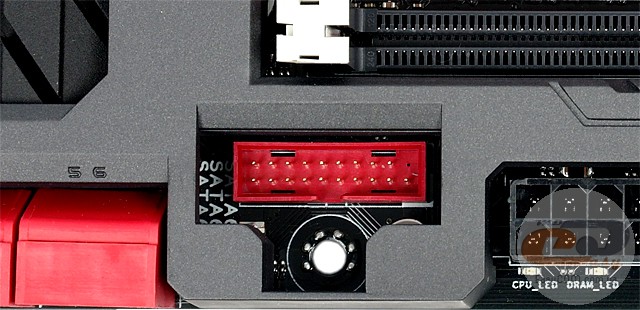

Для подключения двух внешних скоростных портов USB 3.0 на материнской плате присутствует один соответствующий разъем.

ASUS MAXIMUS VI FORMULA

Все модели, принадлежащие к серии ASUS ROG, позиционируются как решения для энтузиастов, поэтому ASUS MAXIMUS VI FORMULA просто не могла обойтись без таких элементов как кнопки «POWER» и «RESET» (для включения/выключения и перезагрузки системы соответственно) и LED-индикатор прохождения POST-проверки. В руководстве пользователя имеется детальная расшифровка всех возможных кодов.

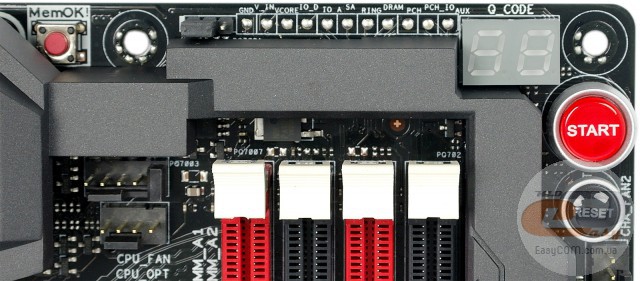

В ходе оверклокерских экспериментов часто приходится осуществлять контроль напряжения питания на основных компонентах системы. Для этих целей предназначена панель ROG ProbeIt, на которой расположены точки замера напряжений питания. С помощью мультиметра можно будет легко определить необходимые значения в любой момент времени.

Не обошлось и без привычной для «топовых» решений от ASUS кнопки MemOK!. Ее нажатие позволяет загрузиться системе в случае неудачного разгона памяти, при этом скорость и тайминги использованных модулей будут установлены в номинальные значения.

ASUS MAXIMUS VI FORMULA

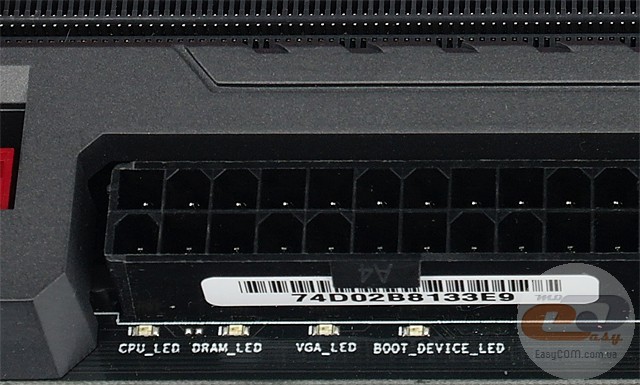

Еще одним компонентом, позволяющим контролировать загрузку системы, является система светодиодов, размещенных на материнской плате. В частности, возле разъема питания ATX расположены четыре таких индикатора, которые загораются во время прохождения POST-проверки. Каждый из них отвечает за свой компонент системы: накопитель, с которого производится загрузка, процессор, модули памяти и видеокарту. В случае проблем с запуском компьютера, этот «светофор» позволит легко определить неисправные/неверно подключенные комплектующие.

ASUS MAXIMUS VI FORMULA

На плате ASUS MAXIMUS VI FORMULA установлено десять скоростных портов SATA, которые имеют пропускную способность 6 Гбит/с. Работа шести из них обеспечивается с помощью чипсета Intel Z87 Express, остальные же функционируют под управлением двух контроллеров ASMedia ASM1061. Есть возможность организации RAID-массивов уровней 0, 1, 5 и 10, а также присутствует поддержка интеллектуального кеширования данных Intel Smart Response. Правда, эти возможности доступны только для разъемов SATA, подключенных к чипсету. На наш взгляд, логичнее было бы выделить их каким-то другим цветом.

В случае установки модуля mPCIe Combo II с SSD-диском, один из портов SATA (на материнской плате обозначен как SATA6G_5) будет недоступен.

Отдельно стоит отметить удачное «угловое» размещение всех разъемов SATA. С одной стороны, такое решение не мешает установке габаритных видеокарт, а с другой – никак не сказывается на удобстве подключения накопителей и приводов на открытом стенде и в хороших геймерских корпусах.

ASUS MAXIMUS VI FORMULA

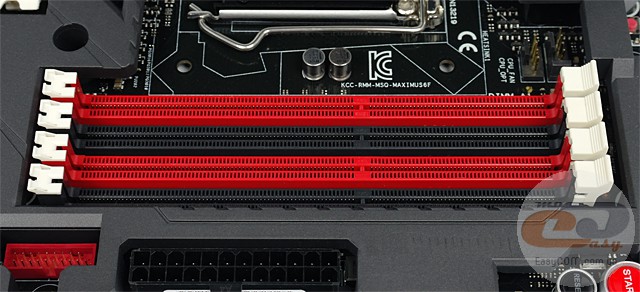

Материнская плата ASUS MAXIMUS VI FORMULA оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Согласно спецификации поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме и до 3100 МГц в разгоне. Максимальный объем подсистемы памяти может достигать 32 ГБ, чего должно быть достаточно для выполнения большинства задач. Как и любая современная модель, ASUS MAXIMUS VI FORMULA позволяет использовать память в двухканальном режиме. Присутствует и поддержка XMP-профилей, которая пригодится в случае установки быстрых модулей памяти.

Сами разъемы оснащены защелками только с одной стороны. Такая конструкция обеспечит более удобный доступ к модулям памяти в системе с установленной видеокартой.

ASUS MAXIMUS VI FORMULA

Преобразователь питания процессора построен по 8-фазной схеме. Для решений линейки Intel Haswell такого количества будет более чем достаточно, даже с учетом экстремального разгона с применением жидкого азота. В системе стабилизации питания использованы твердотельные конденсаторы японского производства, принадлежащие к высокотемпературной серии Black Metallic, и катушки с ферритовыми сердечниками. Каждая из них рассчитана на нагрузку 60 А и имеет специальный корпус для более быстрого рассеивания тепла.

ASUS MAXIMUS VI FORMULA

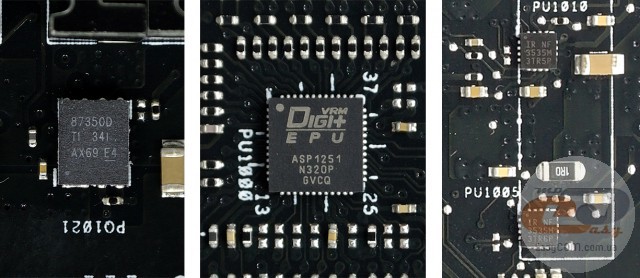

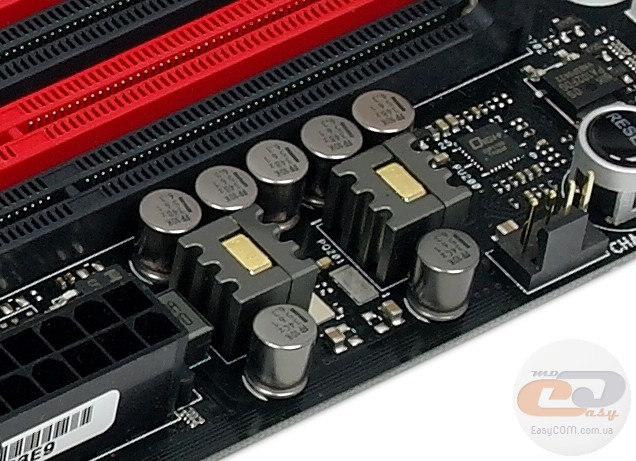

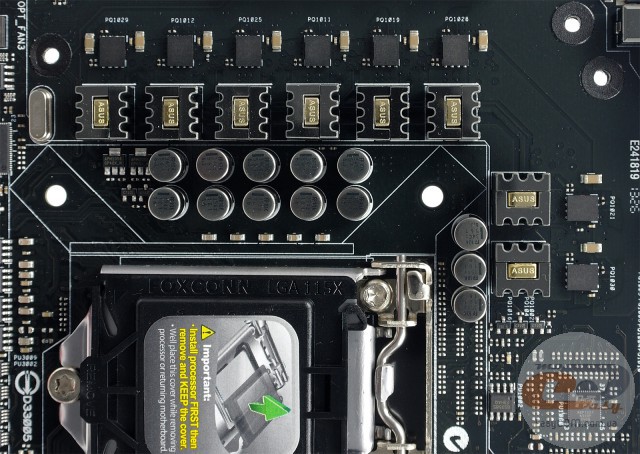

Силовая часть преобразователя питания процессора состоит из восьми 40-амперных сборок Texas Instruments CSD87350Q5D, которые объединяют в себе по два транзистора. За счет этого удается уменьшить количество потерь в виде тепла, тем самым увеличивается эффективность работы преобразователя. К примеру, КПД каждой такой транзисторной сборки при силе тока 25 А составляет 90%.

Сама же подсистема питания CPU работает под управлением 8-фазного цифрового ШИМ-контроллера DIGI+ ASP1251, который является перемаркированным чипом International Rectifier IR3563A. Он оснащен поддержкой современных технологий энергосбережения (в том числе предусмотрено отключение фаз питания во время простоя) и всеми необходимыми защитами (OVP, UVP, OCP, OTP, CFP). Как уже отмечалось вначале статьи, драйверы фаз International Rectifier IR3535M расположены с тыльной стороны материнской платы и охлаждаются с помощью большого металлического кожуха.

ASUS MAXIMUS VI FORMULA

Подсистема питания памяти организована по 2-фазной схеме и управляется цифровым ШИМ-контроллером DIGI+ ASP1103.

ASUS MAXIMUS VI FORMULA

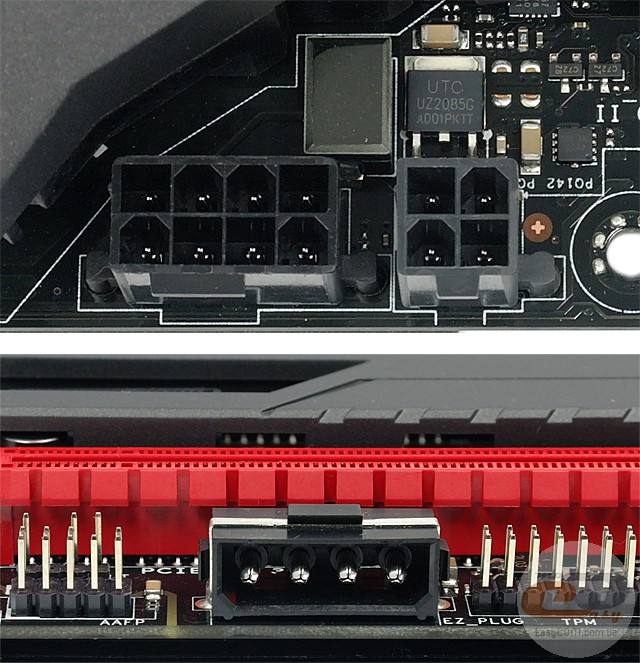

Для питания процессора предусмотрено сразу два разъема: 4-контактный и 8-контактный. Дополнительный разъем позволит уменьшить нагрузку на подводные линии и контакты во время экстремальных тестовых сессий. Для похожих целей служит и 4-контактный разъем EZ PLUG. Только в этом случае снимается часть нагрузки с дорожек на материнской плате, через которые подводится питание к слотам PCI Express.

ASUS MAXIMUS VI FORMULA

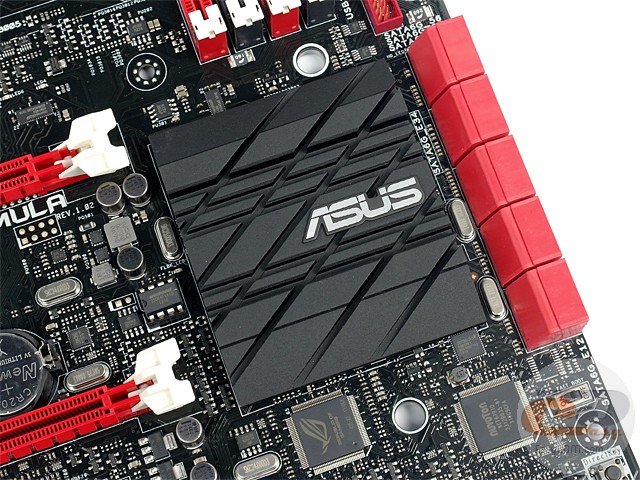

Для охлаждения чипсета используется большой плоский алюминиевый радиатор, который довольно хорошо справляется со своей задачей. Температура, зафиксированная на нем во время тестирования, равнялась всего 36,8°С.

ASUS MAXIMUS VI FORMULA

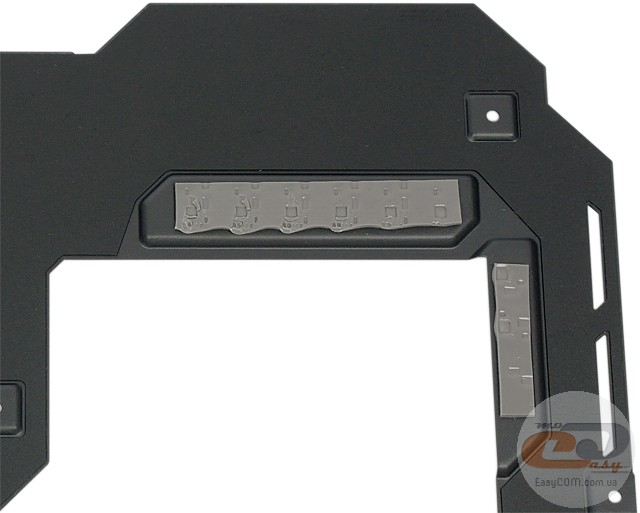

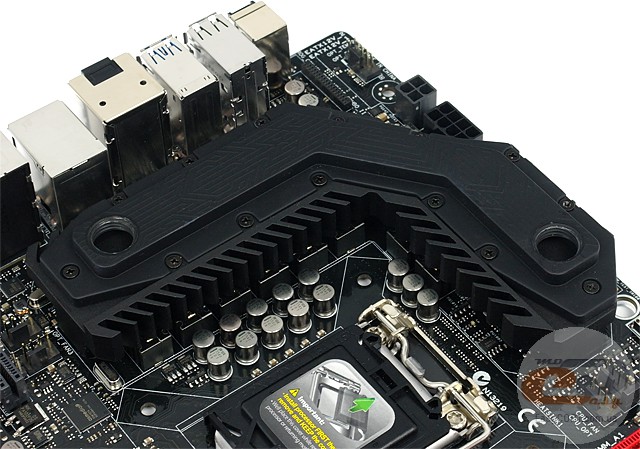

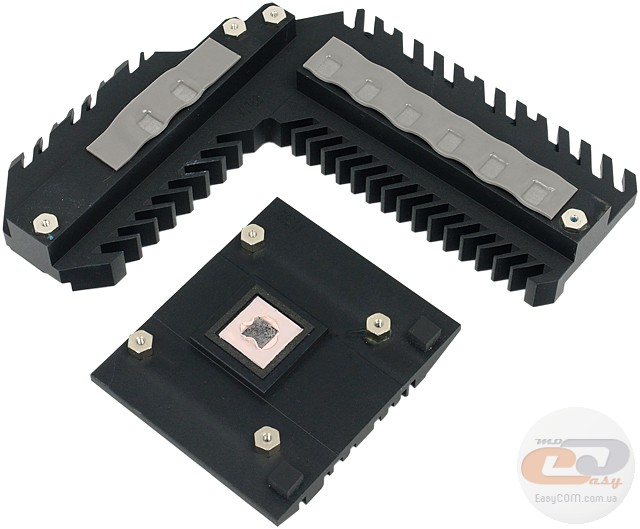

Еще один радиатор охлаждает силовую часть процессорного преобразователя питания. Его также можно использовать и в составе СВО (системы водяного охлаждения) в качестве водоблока. Для этого на концах радиатора проделаны специальные отверстия с резьбой, куда вкручиваются штуцера для шлангов СВО.

ASUS MAXIMUS VI FORMULA

В первом случае, в качестве термоинтерфейса использована термопаста, а во втором - так называемая терможвачка.

ASUS MAXIMUS VI FORMULA

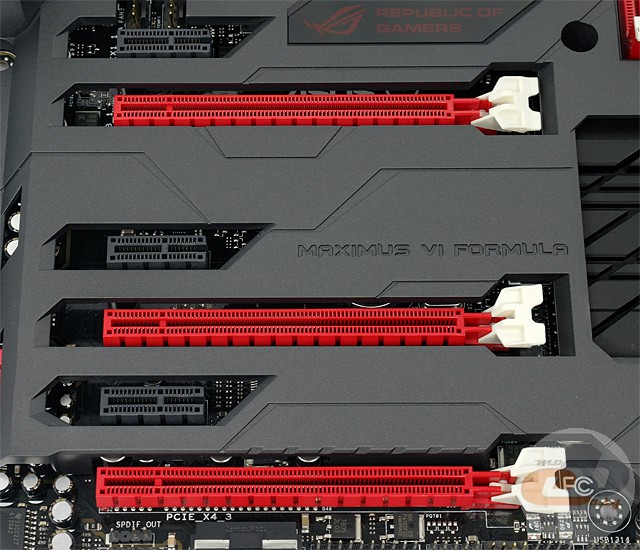

Для карт расширения на материнской плате ASUS MAXIMUS VI FORMULA предусмотрено шесть слотов: три полноразмерных PCI Express x16 (красного цвета) и три PCI Express x1 (черного цвета). Все разъемы PCI Express x16 подсоединены к процессорным линиям, поэтому соответствуют спецификации PCI Express 3.0. Слоты PCI Express x1 используют линии PCI Express 2.0 от чипсета Intel Z87 Express.

ASUS MAXIMUS VI FORMULA

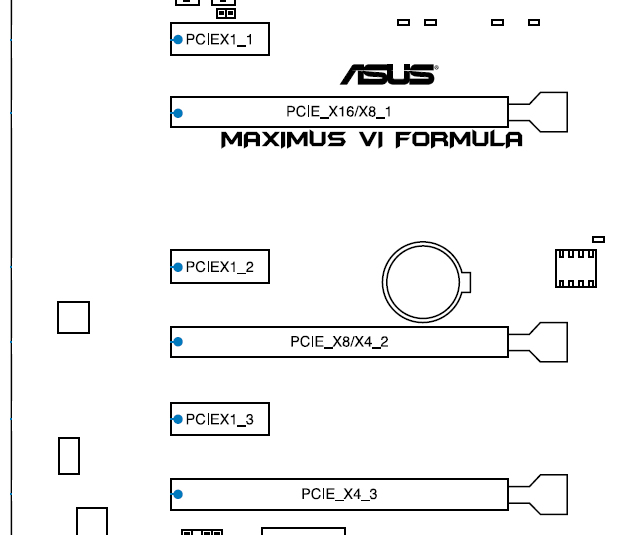

На ASUS MAXIMUS VI FORMULA нет специального коммутатора линий PCIE, который присутствует на той же ASUS Maximus VI Extreme, поэтому и конфигурация графической подсистемы может выглядеть следующим образом (для простоты понимания использованы обозначения разъемов из приведенной выше схемы):

  • х16 (задействован слот PCIE_X16/X8_1);
  • х8+х8 (задействованы слоты PCIE_X16/X8_1 и PCIE_X8/X4_2);
  • х8+х4+х4 (задействованы слоты PCIE_X16/X8_1 и PCIE_X8/X4_2 и PCIE_X4_3).

Как видно из данной схемы, ASUS MAXIMUS VI FORMULA отлично подойдет не только для оверклокерских экспериментов, но и для игровой системы с двумя видеокартами. В пользу этого также говорит продуманное взаимное расположение разъемов PCIE_X16/X8_1 и PCIE_X8/X4_2. Между ними находится не один слот расширения, а два. Иными словами, на ASUS MAXIMUS VI FORMULA можно будет установить даже два видеоускорителя с габаритными трехслотовыми системами охлаждения. При этом ко всем колодкам внизу платы останется свободный доступ.

ASUS MAXIMUS VI FORMULA

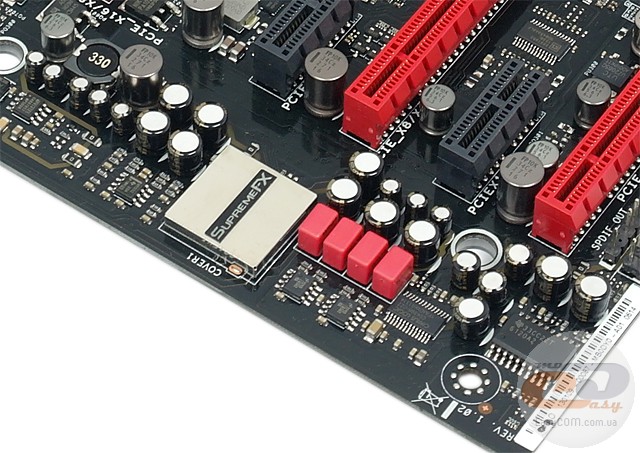

Об ориентации платы на геймерскую аудиторию также говорит факт наличия усовершенствованной звуковой подсистемы, которая носит название ROG SupremeFX. В ее основе лежит 8-канальный (2/4/5.1/7.1) HDA-кодек Realtek ALC1150, экранированный сверху металлической крышкой. Кроме того, аудиоподсистема включает в себя ЦАП Cirrus Logic CS4398 для наушников, который обеспечивает соотношение сигнал/шум на уровне 120 дБ (24 бит, 192 кГц). Имеется также операционный стереоусилитель Texas Instruments TPA6120A2 для наушников с импедансом 600 Ом.

Вместо обычных используются специальные конденсаторы WIMA и ELNA, встречающиеся в профессиональной аудиоаппаратуре. Все элементы аудиоподсистемы изолированы на уровне слоев PCB (располагаются отдельно от прочих компонентов платы), что должно позитивным образом повлиять на качество выходного сигнала.

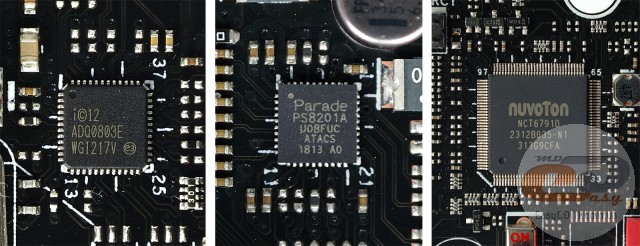

ASUS MAXIMUS VI FORMULA

Для реализации сетевых соединений служит гигабитный LAN-контроллер Intel I217V. Функционирование видеовыходов и переключение между портами DisplayPort и HDMI осуществляется силами микросхемы Parade PS8201A. Контроллер ввода/вывода и мониторинга основан на микросхеме Nuvoton NCT6791D.

ASUS MAXIMUS VI FORMULA

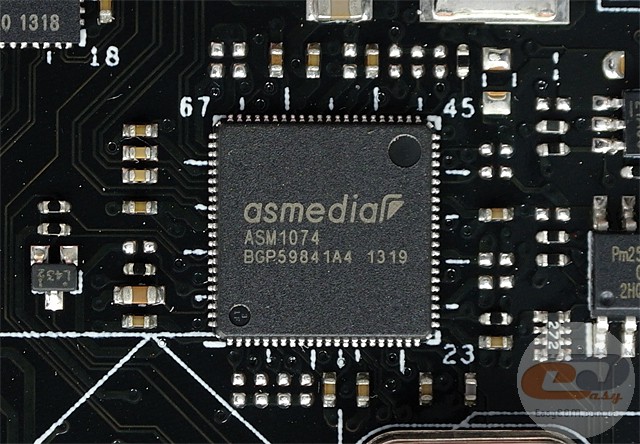

Работа четырех дополнительных портов USB 3.0, расположенных на интерфейсной панели, реализована при помощи чипа ASMedia ASM1074. Тут стоит отметить, что это не самостоятельный контроллер, а концентратор, который подключен к портам USB 3.0 чипсета Intel Z87 Express. Поэтому разъемы USB 3.0, работающие совместно от ASMedia ASM1074, будут разделять пропускную способность. Эту особенность стоит учитывать, если у вас имеются устройства, требующие высокой скорости USB. В таком случае их лучше подключать к портам USB 3.0, работающим напрямую от чипсета Intel Z87 Express.

ASUS MAXIMUS VI FORMULA

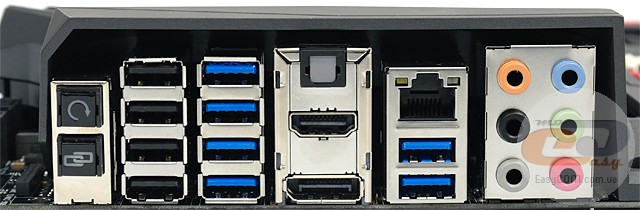

На интерфейсную панель ASUS MAXIMUS VI FORMULA выведены следующие порты:

  • 6 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x RJ45;
  • 1 x DisplayPort;
  • 1 x HDMI;
  • 1 x S/PDIF Out;
  • 1 x кнопка Clear CMOS;
  • 1 x кнопка ROG Connect;
  • 6 x аудиовыходов.

Интерфейсная панель имеет очень хорошую компоновку. Отметим наличие шести скоростных портов USB 3.0. Из видеовыходов на заднюю панель выведены порты DisplayPort и HDMI, поэтому подключать можно будет только цифровые мониторы. Каждый видеоразъем поддерживает вывод картинки в разрешении 4096 х 2160 (Ultra HD) при 24 Гц.

ASUS MAXIMUS VI FORMULA

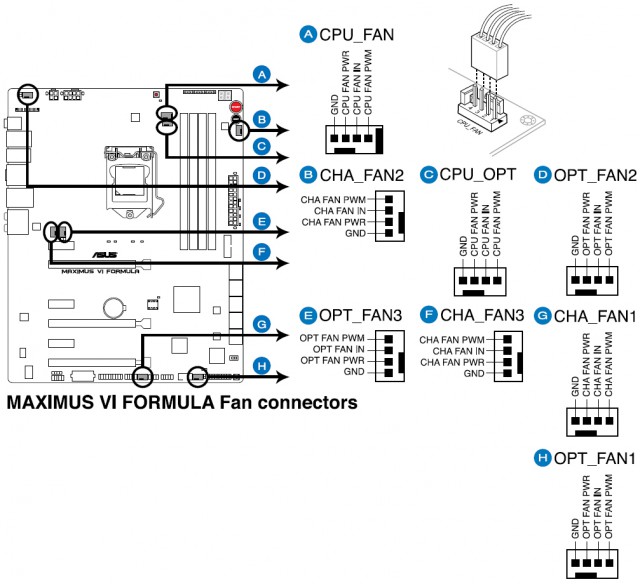

Для подключения вентиляторов предусмотрено восемь разъемов, причем все они сделаны в 4-контактном виде.

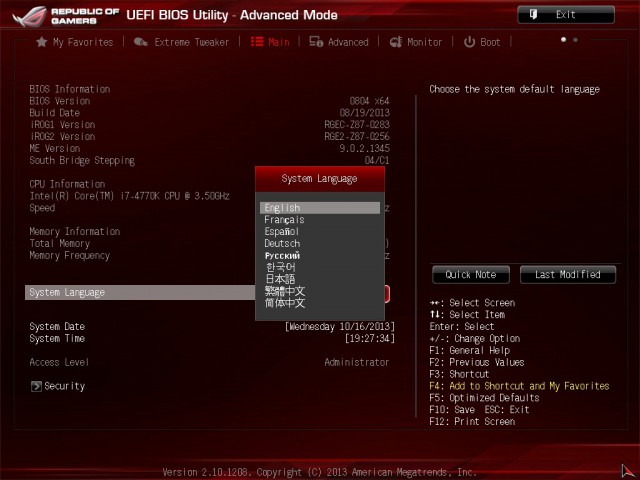

UEFI BIOS

ASUS MAXIMUS VI FORMULA

ASUS MAXIMUS VI FORMULA

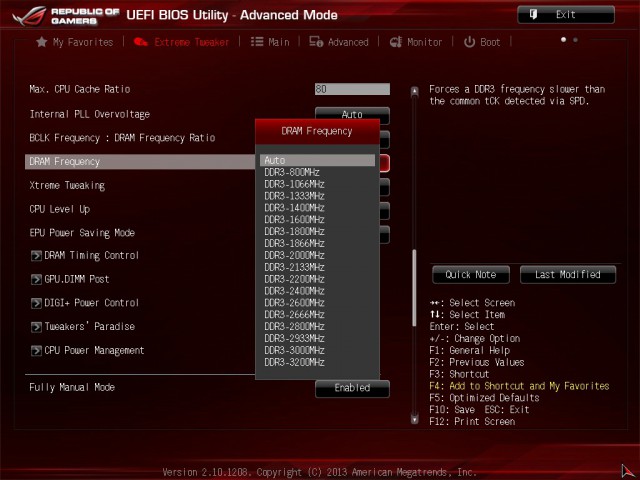

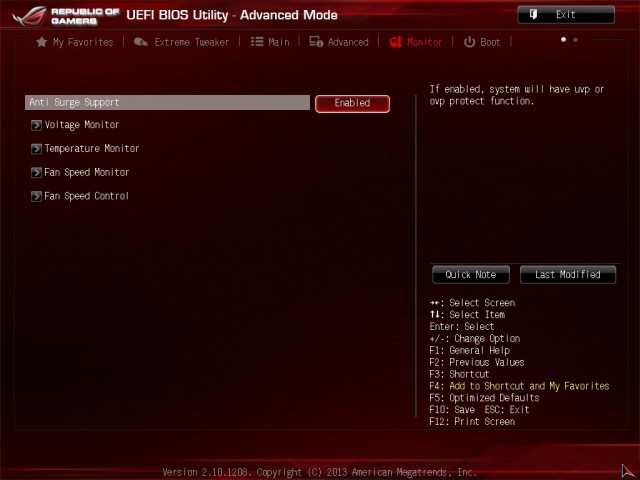

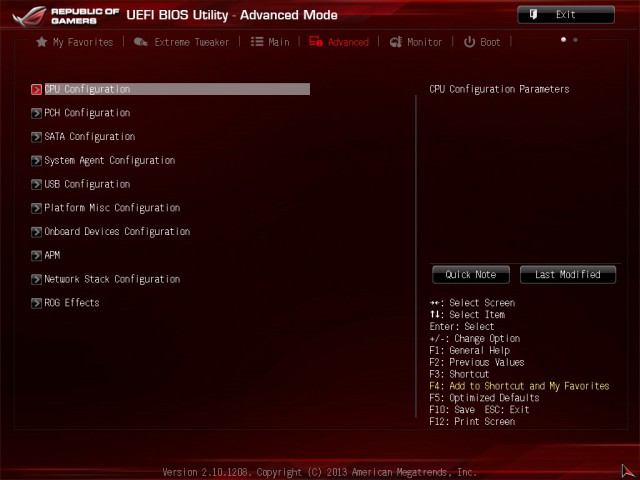

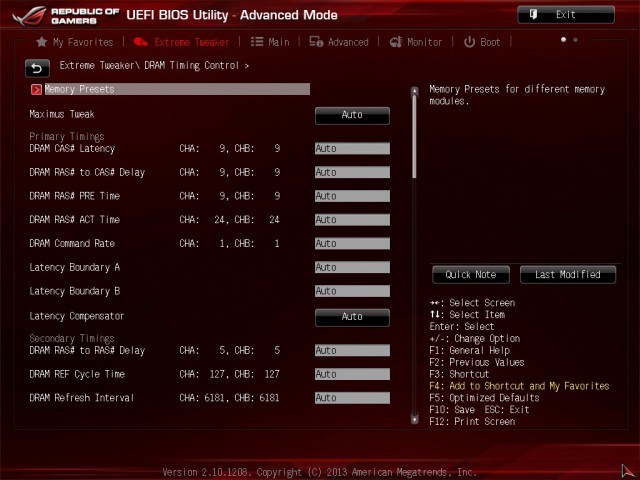

На материнской плате ASUS MAXIMUS VI FORMULA используется весьма богатый по функциональности предзагрузчик UEFI BIOS с красочным интерфейсом, выдержанным также в цветах серии ASUS ROG. Производить настройки в нем можно при помощи клавиатуры и мышки. Здесь присутствует несколько локализаций графического интерфейса, в том числе и русская.

К интересным и полезным особенностям следует отнести возможность помещения часто используемых страниц BIOS на отдельную закладку «My Favorites».

ASUS MAXIMUS VI FORMULA

ASUS MAXIMUS VI FORMULA

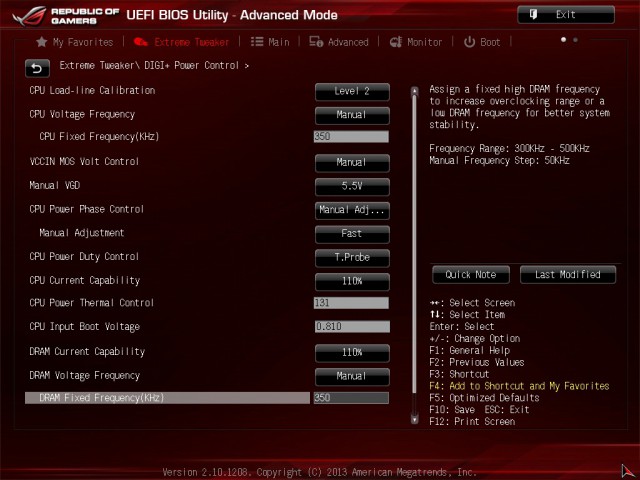

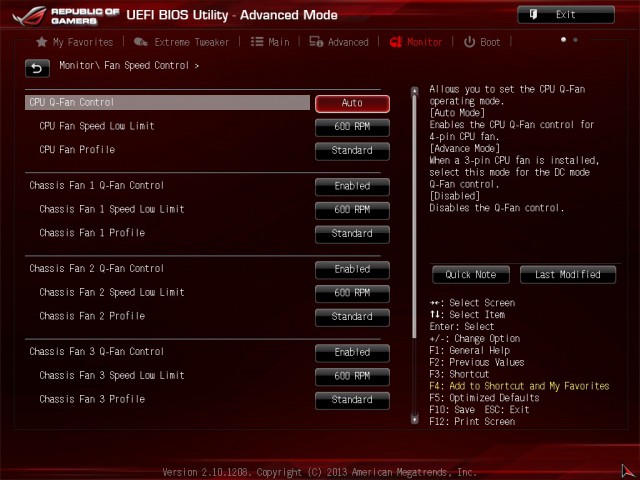

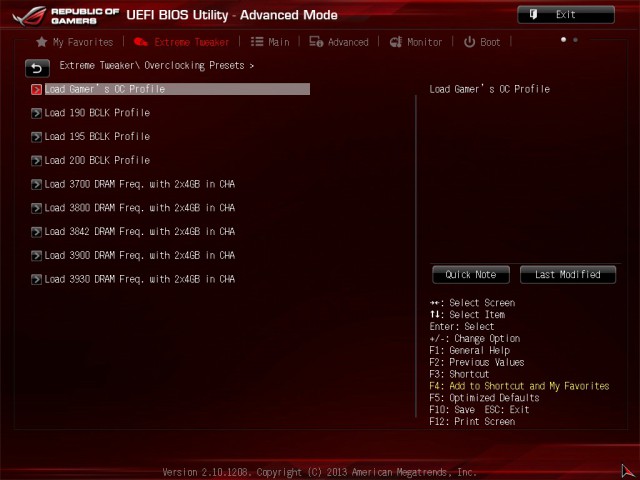

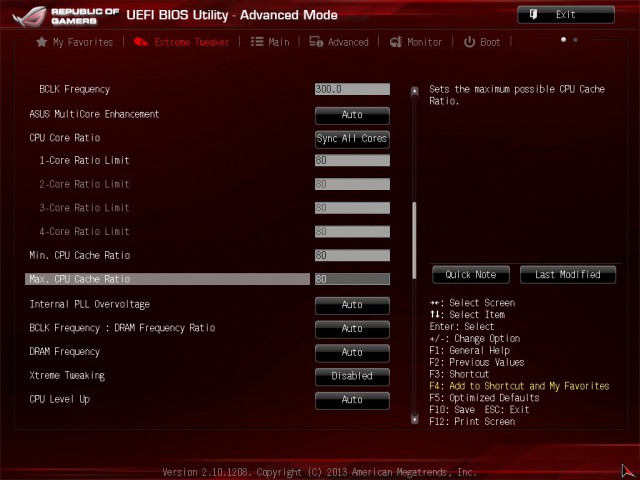

Основная часть настроек, касающихся оптимизации системы, сосредоточена в разделе «Extreme Tweaker». Здесь присутствует возможность изменить напряжение питания на основных узлах системы, а также выставить другие параметры, такие как базовая частота, процессорный множитель и прочие.

ASUS MAXIMUS VI FORMULA

ASUS MAXIMUS VI FORMULA

Также большие возможности открываются перед пользователем и при оптимизации параметров оперативной памяти. В частности, скорость работы модулей можно увеличивать вплоть до 3200 МГц.

ASUS MAXIMUS VI FORMULA

Если вы не хотите вникать в тонкости оверклокинга, но все же желаете увеличить производительность своей системы, то можно воспользоваться пунктом автоматического разгона «Overclocking Presets», загрузив один из имеющихся профилей оптимизации параметров основных узлов.

ASUS MAXIMUS VI FORMULA

Для увеличения стабильности работы всей конфигурации, особенно при большом разгоне, производитель предусмотрел возможность изменения параметров ШИМ-контроллеров узлов питания процессора и памяти.

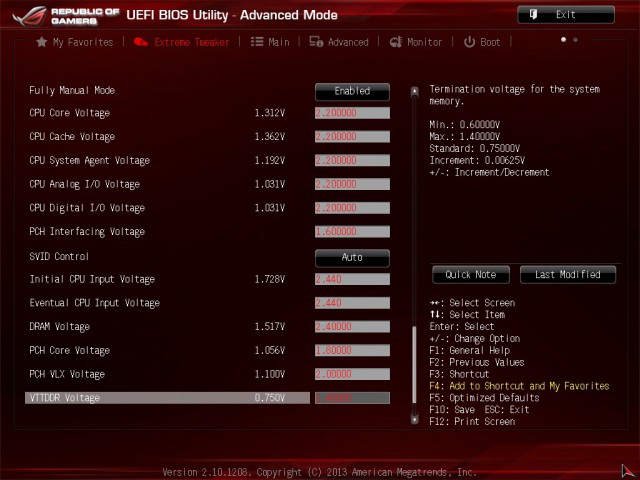

Основные опции, предназначенные для оптимизации и тонкой настройки системы, приводим в виде таблицы для удобства восприятия:

Параметр

Название меню

Диапазон

Шаг

Опорная частота

BCLK Frequency

60,0 - 300,0 МГц

0,1 МГц

Процессорный множитель

CPU Core Ratio

8 - 80

1


CPU Strap

100 МГц, 125 МГц, 167 МГц, 250 МГц


Частота оперативной памяти

DRAM Frequency

3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800


Настройки таймингов памяти

DRAM Timing Control

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, Command Rate, RAS to RAS Delay, REF Cycle Time, Refresh Interval, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, CAS Write Latency


Частота ШИМ-контроллера преобразователя питания процессора

CPU Fixed Frequency (KHz)

300 - 1000 КГц

50 КГц

Частота ШИМ-контроллера преобразователя питания памяти

DRAM Fixed Frequency (KHz)

300 - 500 КГц

50 КГц


CPU Current Capability

100 - 140 %

10 %


DRAM Current Capability

100 - 130 %

10 %

Напряжение на процессоре

CPU Core Voltage

1,05 - 2,20 В

0,003125 В


CPU Cache Voltage

1,05 - 2,20 В

0,003125 В

Напряжение на системном агенте

CPU System Agent Voltage Offset

0,85 - 2,20 В

0,003125 В


CPU Analog I/O Voltage Offset

1,00 - 2,20 В

0,003125 В


CPU Digital I/O Voltage Offset

1,00 - 2,20 В

0,003125 В


Initial CPU Input Voltage

0,80 - 2,44 В

0,01 В


Eventual CPU Input Voltage

0,80 - 2,44 В

0,01 В

Напряжение на модулях оперативной памяти

DRAM Voltage

1,20 - 2,40 В

0,005 В


PCH VLX Voltage

0,80 - 2,00 В

0,00625 В


PCH Interfacing Voltage

1,00 - 1,60 В

0,003125 В

Напряжение на чипсете

PCH Core Voltage

0,70 - 1,80 В

0,00625 В


VTTDDR

0,60 - 1,40 В

0,00625 В


DRAM CTRL REF Voltage

0,395 - 0,630 В

0,005 В


DRAM DATA REF Voltage on CHA

0,395 - 0,630 В

0,005 В


DRAM DATA REF Voltage on CHB

0,395 - 0,630 В

0,005 В

ASUS MAXIMUS VI FORMULA

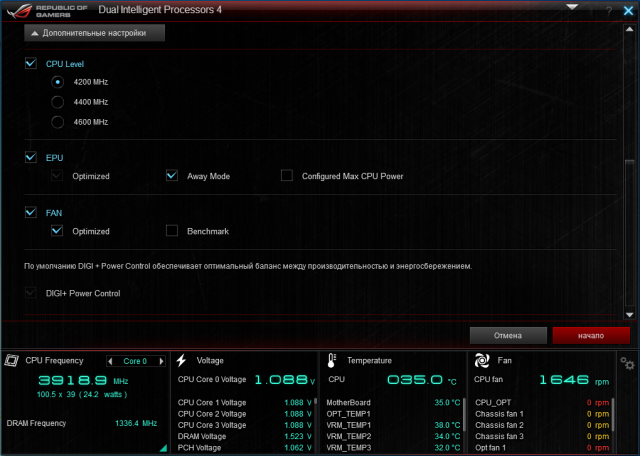

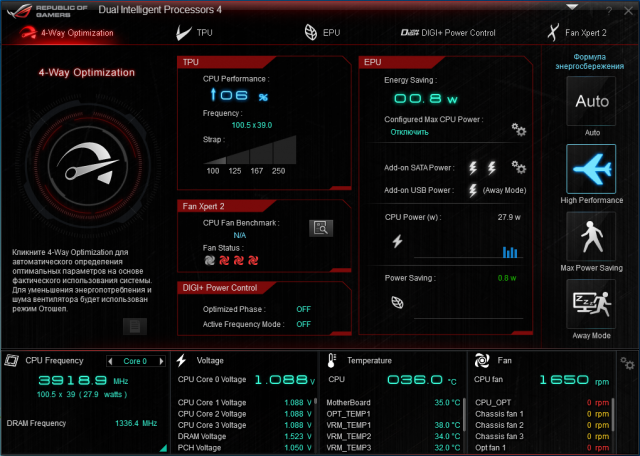

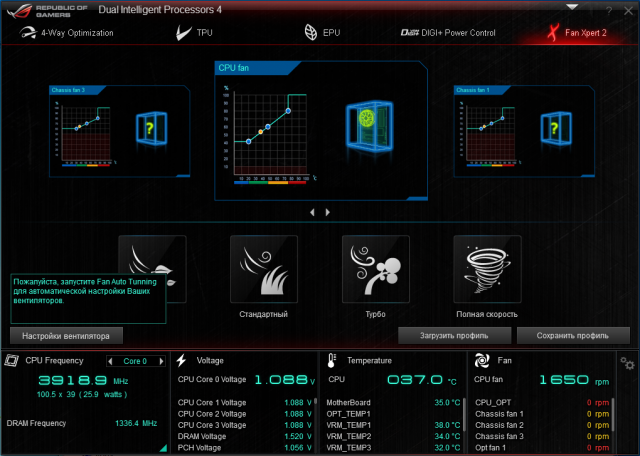

Управление встроенными на плату ASUS MAXIMUS VI FORMULA узлами и контроллерами осуществляется на вкладке «Advanced».

ASUS MAXIMUS VI FORMULA

ASUS MAXIMUS VI FORMULA

На вкладке «Monitor» у пользователя есть возможность отслеживать температуру основных компонентов системы, состояние ключевых напряжений питания, в том числе и на линиях +3,3В, +5В и +12В, а также скорость вращения подключенных вентиляторов. Для семи из них можно задать уникальную схему работы.


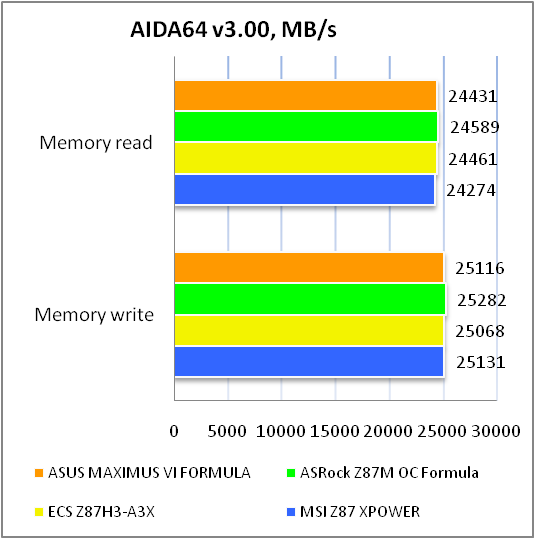

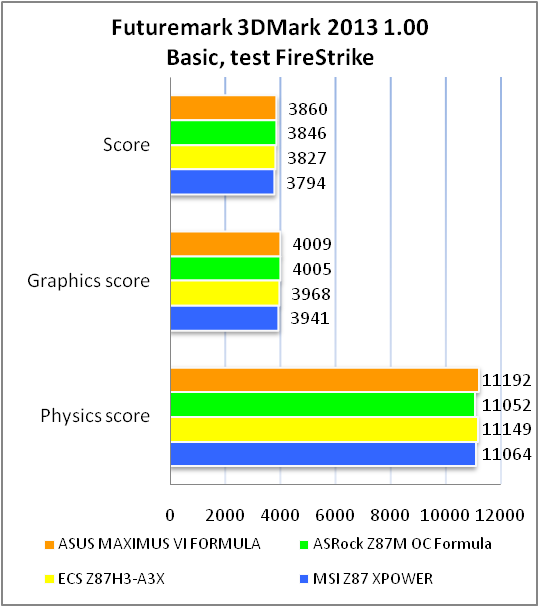

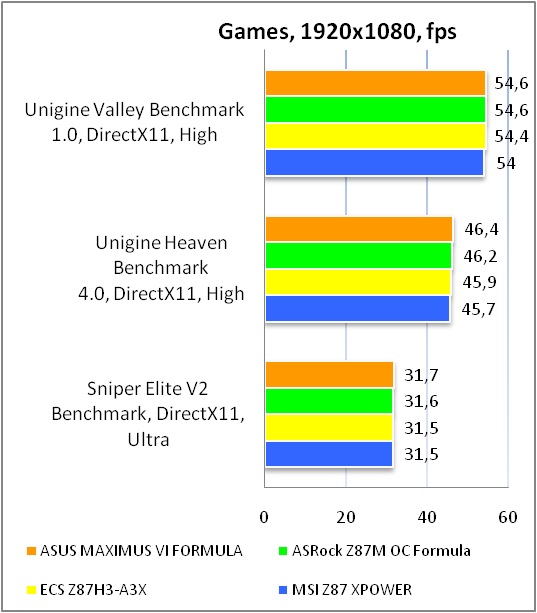

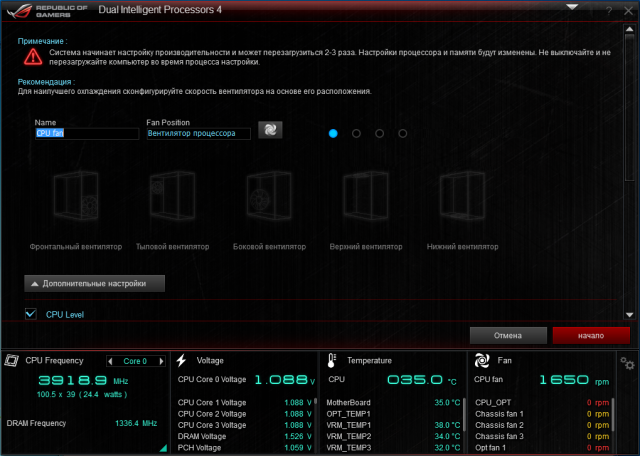

Социальные комментарии Cackle
Поиск по сайту
Почтовая рассылка
top10

vote

Голосование
