Обзор материнской платы ASUS P5G43T-M PRO

22-02-2010

Компания ASUS продолжает выпускать обновленные материнские платы под процессорный разъем LGA775. Тестируемая сегодня плата построена на наборе системной логики Intel G43 Express, который, напомним, принадлежит к среднему звену серии Intel G4X, в которую входят также платы на чипсетах Intel G41 и Intel G45. Платформа G43 выгодно отличается от первого поддержкой PCI Express x16 2.0 и использованием более нового южного моста и уступает второму по максимальному объему памяти и отсутствию аппаратной поддержки декодирования видео с носителей Blu-ray. Таким образом, наша плата позиционируется компанией ASUS как недорогое, но сбалансированное решение для мультимедийного компьютера. Доказательством тому, в первую очередь, служат такие особенности данной платы, как наличие встроенного видеоадаптера Intel GMA X4500 и целых трех различных видеовыходов, включая HDMI. Не будем забывать и о поддержке памяти DDR3, которая заставит систему функционировать чуть быстрее. Кроме того, тестируемая плата, помимо хорошо известной фирменной функции энергосбережения ASUS EPU, поддерживает технологию ASUS Anti-Surge Protection, которая обеспечивает защиту электронных компонентов платы от скачков напряжения. Следовательно, данная плата также является энергоэффективным и высоконадежным решением. Итак, дамы и господа, все внимание на материнскую плату ASUS P5G43T-M PRO.

ASUS P5G43T-M PRO

Спецификации материнской платы ASUS P5G43T-M PRO:

Производитель

ASUS

Модель

P5G43T-M PRO

Чипсет

Intel G43 + Intel ICH10

Процессорный разъем

Socket 775

Поддерживаемые процессоры

Core 2 Quad/Core 2 Extreme/Core 2 Duo/Pentium dual-core/Celeron dual-core /Celeron Processors

Системная шина, МГц

1333/1066/800

Используемая память

DDR3 1333(O.C.)/1066/800

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 8 ГБ

Слоты расширения

1 x PCI-E x16 2.0
2 x PCI-E x1
2 x PCI

VGA

Intel GMA X4500
Поддерживает:
RGB с максимальным разрешением 2048 x 1536 @ 75Гц
HDMI с HDCP максимальным разрешением 1920 x 1080 @ 60Гц
DVI-D с HDCP максимальным разрешением 1900 x 1200 @ 60Гц
Максимальное использование до 352 MБ оперативной памяти
Поддержка DX 10, OpenGL 2.0, Pixel Shader 4.0

Дисковая подсистема

6 x SATA 3.0 Гб/с
1 x UltraDMA 133/100

LAN

Сетевой LAN-контроллер Atheros L1E Gb LAN (10/100/1000) Мбит/с

Звуковая подсистема

8-канальный High-Definition Audio кодек ALC887

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипсете

Разъемы для вентиляторов

1 x CPU
1 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF выход
6 x USB 2.0/1.1
8-канальный аудио выход

Внутренние порты I/O

3 x USB 2.0/1.1 (до 3 дополнительных)
1 x S/PDIF выход
6 x SATA
1 x COM
1 x LPT
1 x IDE
Аудио разъемы передней панели
Разъем системной панели

BIOS

8 Мб ПЗУ
AMI BIOS, PnP, DMI 2.0, Wfm2.0, ACPI 2.0a, SMBIOS 2.5

Фирменные технологии

AI NET2
ASUS Q-Fan
ASUS CrashFree BIOS 3
ASUS MyLogo 2
ASUS EZ Flash 2
ASUS Express Gate
Turbo Key
ASUS EPU 4-Engine
ASUS Anti-Surge Protection
SFS
ASUS C.P.R

Комплектация

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
заглушка задней панели
диск с драйверами и утилитами

Форм-фактор, размеры, мм

MicroATX
244 x 209

Сайт производителя

http://www.asus.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS P5G43T-M PRO

ASUS P5G43T-M PRO

Материнская плата ASUS P5G43T-M PRO упакована в картонную коробку с качественной цветной полиграфией. На лицевой стороне упаковки подчеркивается в первую очередь наличие HDMI-выхода, поддержка фирменной технологии энергосбережения ASUS EPU и технологии ASUS Express Gate, предназначенной для быстрого выхода в интернет благодаря встроенной компактной оболочке на ядре Linux. Кроме того, на упаковке материнской платы отмечена поддержка процессоров Intel, выполненных по 45 нм техпроцессу, а также поддержка более быстрой памяти DDR3.

ASUS P5G43T-M PRO

На обратной стороне упаковки показан внешний вид платы, с помощью простых и понятных пиктограмм указаны основные особенности изделия, а также на разных языках описаны некоторые отличительные черты платы, о которых было заявлено на лицевой стороне упаковки.

ASUS P5G43T-M PRO

Комплект поставки материнской платы ASUS P5G43T-M PRO включает в себя следующие элементы:

  • руководство пользователя;
  • 2x SATA-кабеля;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушка задней панели I/O Shield;
  • диск с драйверами и утилитами.

Данная комплектация является стандартной для материнских плат такого уровня, в ней есть все необходимое для сборки и начала работы на компьютере, но ничего более.

ASUS P5G43T-M PRO

Материнская плата ASUS P5G43T-M PRO выполнена на текстолите темно-коричневого цвета и принадлежит к форм-фактору MicroATX. Конструктивные элементы данной материнской платы имеют среднюю плотность компоновки, что позволило инженерам достаточно удобно разместить большинство внутренних портов, расположив их по краям платы.

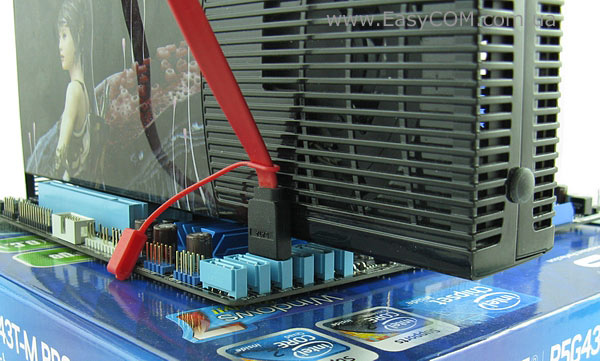

К конструктивным недостаткам P5G43T-M PRO можно отнести блокировку слота PCI и половины разъемов SATA 2.0 при установке крупногабаритного дискретного видеоадаптера, при этом защелки слотов под оперативную память остаются доступными. Также не совсем надежно реализовано крепление платы в корпусе – правый край ASUS P5G43T-M PRO остается «висячим», поэтому подключать накопители и питание нужно аккуратно.

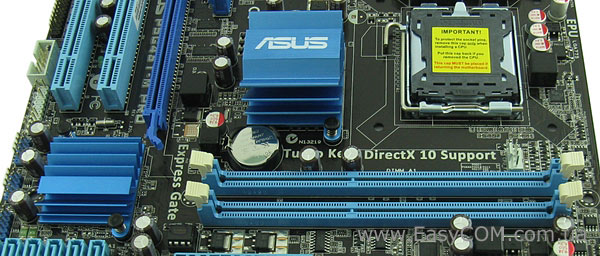

Благодаря возможностям чипсета Intel G43 в качестве памяти можно использовать модули DDR3-1333/1066/800, при этом количество разъемов под оперативную память ограничено двумя, а максимальный объем памяти восемью гигабайтами. Охлаждение греющихся элементов платы обеспечивают 2 алюминиевых радиатора, которые не сильно нагреваются во время работы системы, оставаясь просто теплыми.

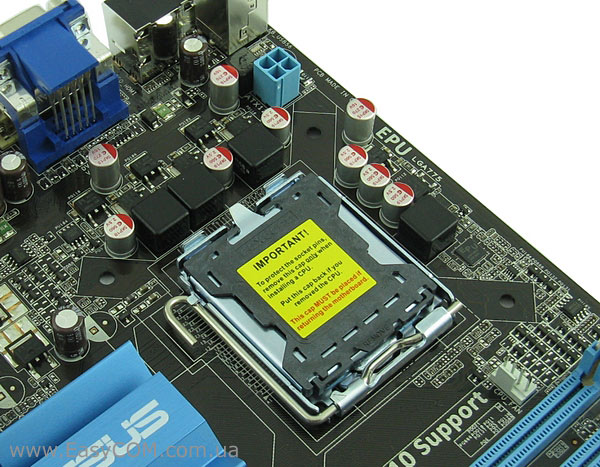

Питание процессора рассматриваемой материнской платы реализовано путем применения не очень мощного 4-фазного стабилизатора, который, однако, включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Дополнительное питание процессора обеспечивает 4-контактный разъем ATX12V. Таким образом, конструктивные особенности подсистемы питания P5G43T-M PRO свидетельствует не в пользу достижения высоких результатов при разгоне 4-ядерных процессоров.

ASUS P5G43T-M PRO

Возможности организации дисковой подсистемы на ASUS P5G43T-M PRO можно охарактеризовать как достаточные для большинства пользователей. Помимо шести портов SATA 2.0 на плате есть разъем для подключения двух PATA-устройств UltraDMA 100/66. Для расширения функциональности системы на плате предусмотрены: один слот PCI-E x16 2.0, два PCI и один PCI-E x1 разъемы. Для подключения периферийных устройств на плате есть 3 внутренних выхода USB, которые можно расширить до шести портов. К ним также можно подключить USB-разъемы лицевой панели корпуса и некоторую периферию, например, кардридер. Так же на плате разведены COM и LPT-порты, которые можно вынести назад с помощью дополнительного модуля.

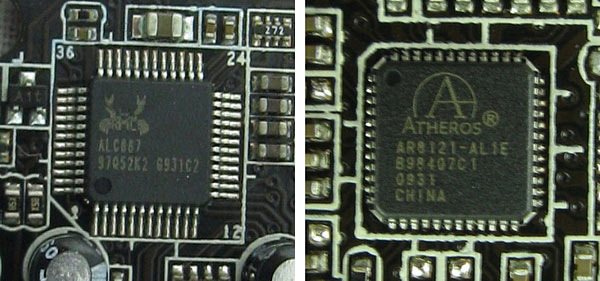

Звуковая подсистема основана на HDA-кодеке 8-канального звука ALC887, а для поддержки сетевых соединений служит гигабитный LAN контроллер Atheros L1E.

ASUS P5G43T-M PRO

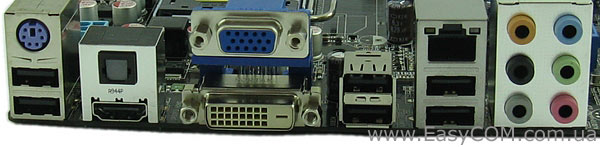

На заднюю панель ASUS P5G43T-M PRO выведены следующие порты:

  • 1 разъем PS/2 для клавиатуры или мыши;
  • 1 разъем VGA (D-SUB);
  • 1 разъем DVI
  • 1 разъем HDMI
  • оптический S/PDIF
  • 6 разъемов USB;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

Приятной особенностью платы является наличие сразу трех различных видеоинтерфейсов на задней панели.

BIOS

Основу BIOS материнской платы ASUS P5G43T-M PRO составил код, написанный компанией AMI. Для того чтобы получить доступ к необходимым для разгона настройкам BIOS необходимо в меню «Advanced» в пункте «AI Overclocking» раздела «JumperFree Configuration» выставить пользовательский режим «Manual». После этого можно будет изменять некоторые основные параметры системы: начиная с частоты системной шины, оперативной памяти и шины PCI Express, заканчивая напряжениями на процессоре, памяти и обоих мостах, таймингами памяти. Другими словами, есть все необходимые настройки, для оптимизации и получения большей производительности от системы.

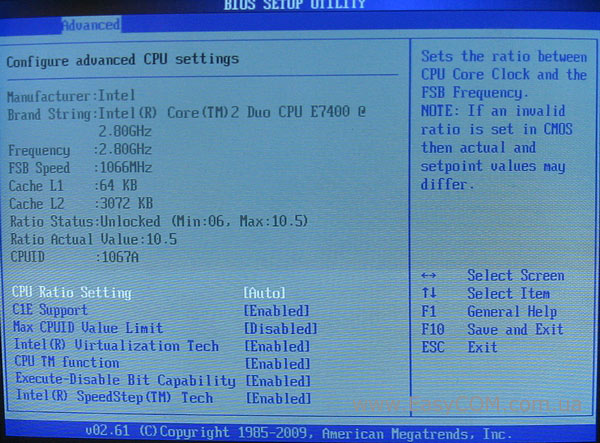

В разделе «CPU Configuration» присутствуют настройки для управления процессорными технологиями, изменения процессорного множителя.

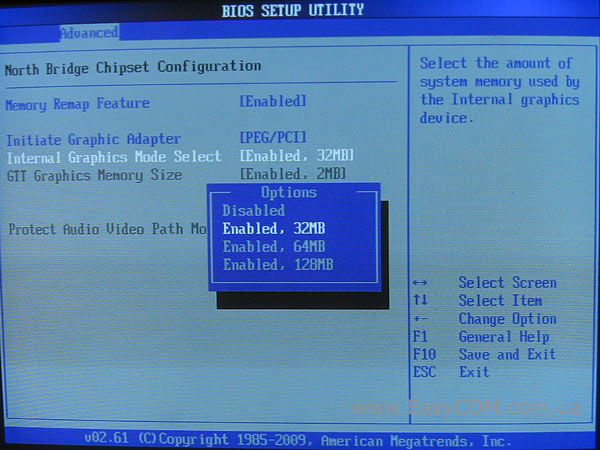

Также в меню «Advanced» можно определить объем оперативной памяти, которая будет использоваться встроенным в чипсет видеоадаптером Intel GMA X4500.

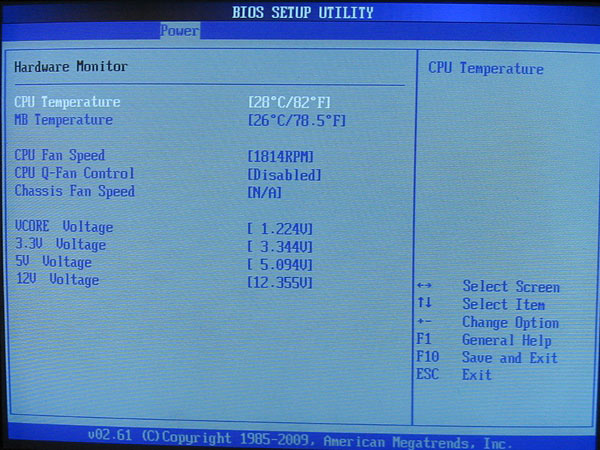

В окне Hardware Monitor, меню «Power» можно следить за:

  • температурой материнской платы и процессора;
  • скоростью вращения процессорного кулера и корпусных вентиляторов;
  • напряжением на ядре процессора и на основных линиях питания 3,3 В, 5 В, 12 В.

Помимо этого, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan (Optimal, Silent Mode, Performance Mode).

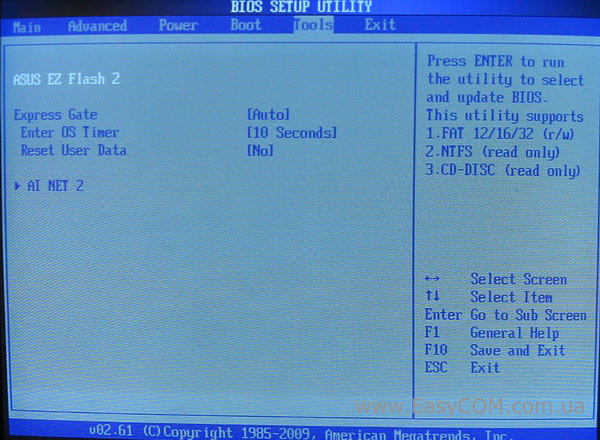

В разделе Tools можно получить доступ к встроенной утилите для перепрошивки BIOS ASUS EZ Flash 2 и утилите для диагностики сетевого соединения AI NET 2. Компания ASUS придерживается правила оснащать даже недорогие платы функцией Express Gate, позволяющей получить доступ ко многим функциям ПК без загрузки основной операционной системы, за счет использования встроенной оболочки Linux.

Разгон

Для выяснения разгонного потенциала платы ASUS P5G43T-M PRO использовались двухъядерный процессор Intel Core 2 Duo E6300 на ядре Conroe и представитель четырехъядерных процессоров Intel Core 2 Quad Q9550 на ядре Yorkfield. Результаты разгона приведены ниже.

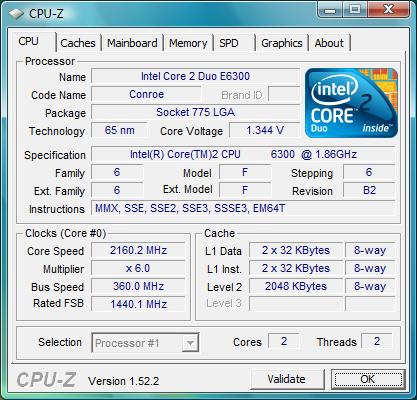

Разгон системной шины с двухъядерного процессора демонстрирует довольно низкий разгонный потенциал данной материнской платы.

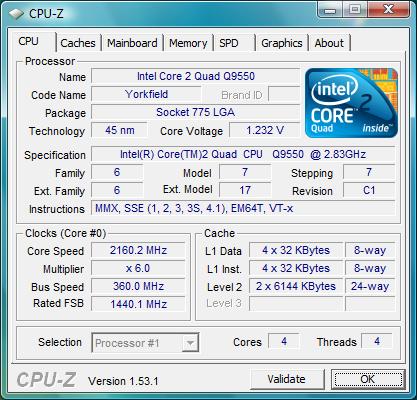

При разгоне системной шины с четырехъядерным процессором также не удалось достичь высоких результатов. В данном случае такой результат во многом определяется не очень мощной схемой питания, которая никак не рассчитана для разгона четырехъядерных процессоров.

Необходимо отметить, что на данном образце материнской платы оказалось невозможно изменить тайминги оперативной памяти. Причем при разгоне плата подбирает не оптимальные значения таймингов, устанавливая критически низкие значения. На данный момент нельзя сказать, является ли это особенностью нашего экземпляра платы или же эта проблема касается всех плат данной модели. Надеемся эта проблема устраняется прошивкой будущих версий BIOS.

Тестирование

Для тестирования материнской платы использовался следующий комплект оборудования:

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Видеокарта

EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 ГБ, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

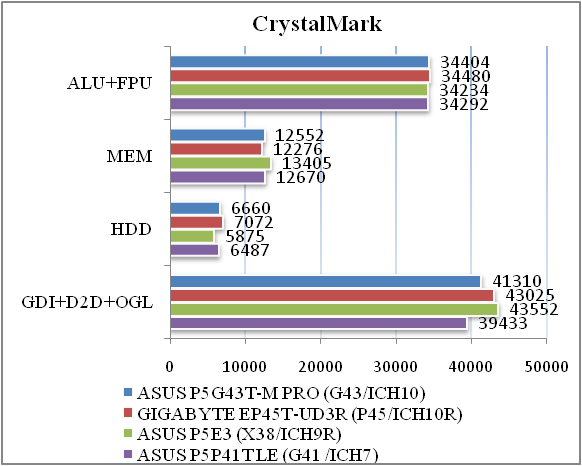

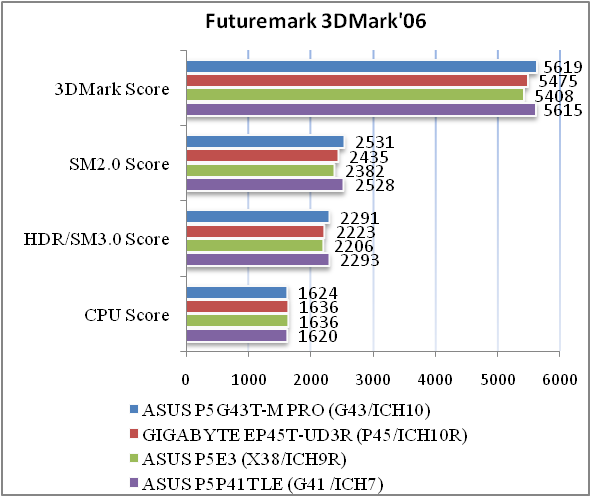

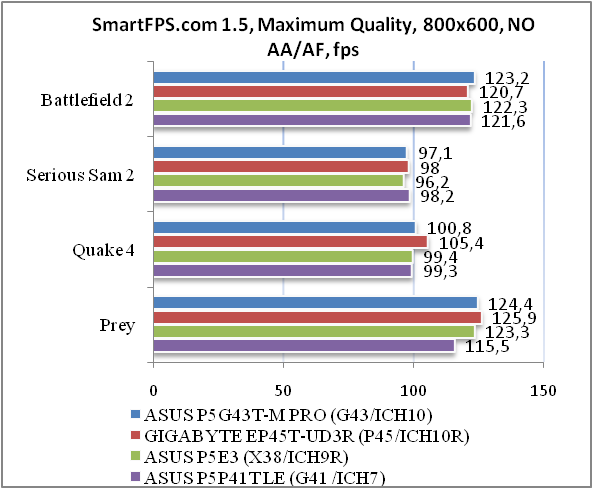

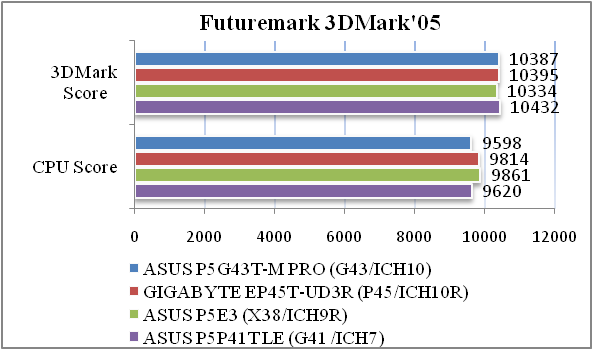

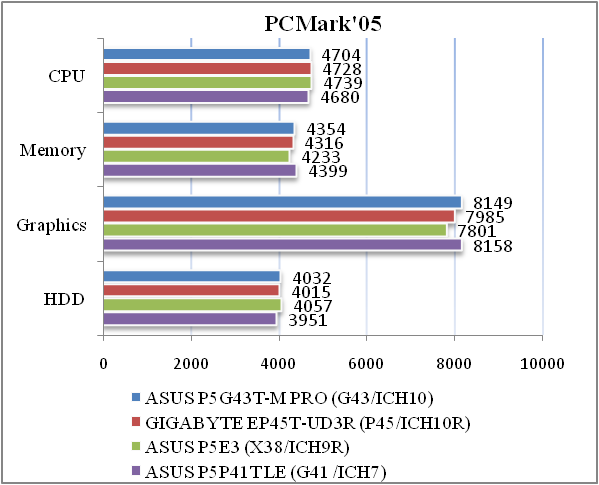

Тестирование материнской платы ASUS P5G43T-M PRO показало, что по уровню производительности плата не выделяется среди решений своего класса, это говорит о хорошо отлаженной прошивке BIOS данной платы.

Тестирование звукового тракта на основе кодека Realtek ALC887

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.58, -4.08

Плохо

Уровень шума, дБ (А)

-74.2

Средне

Динамические диапазон, дБ (А)

74.2

Средне

Гармонические искажения, %

0.026

Хорошо

Гармонические искажения + шум, дБ(A)

-62.0

Плохо

Интермодуляционные искажения + шум, %

0.091

Хорошо

Взаимопроникновение каналов, дБ

-74.2

Хорошо

Интермодуляции на 10 кГц, %

0.213

Средне

Общая оценка



Средне

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.52, -4.16

Плохо

Уровень шума, дБ (А)

-74.3

Средне

Динамические диапазон, дБ (А)

74.3

Средне

Гармонические искажения, %

0.012

Хорошо

Гармонические искажения + шум, дБ(A)

-65.9

Средне

Интермодуляционные искажения + шум, %

0.058

Хорошо

Взаимопроникновение каналов, дБ

-70.3

Хорошо

Интермодуляции на 10 кГц, %

0.082

Хорошо

Общая оценка



Хорошо

Звуковой кодек Realtek ALC887, используемый на данной плате, показал себя не самым лучшим образом, все-таки решение для домашнего кинотеатра должно демонстрировать лучшие результаты. В целом же, для большинства пользователей такой встроенной аудиосистемы будет достаточно, а обладатели качественной аудиосистемы, наверняка, смогут себе позволить и хорошую внешнюю звуковую карту.

Выводы

Как производственный гигант, компания ASUS стремится закрыть все ниши присутствием своих продуктов, и, чтобы ее продукты выглядели предпочтительнее решений конкурентов, наделяет их множеством всевозможных функций. Протестированная сегодня плата ASUS P5G43T-M PRO ярко отражает данный подход компании к продвижению своей продукции. Плата располагает неплохим набором нужных и приятных функций, предоставляя пользователю широкие возможности для сборки и использования ПК. Хотите, используйте ее как основу для домашнего кинотеатра, затратив минимум денег, хотите, превратите ее в полноценный домашний компьютер, установив дискретный видеоадаптер. Небольшими недостатками данной платы можно считать некоторые недочеты в дизайне и посредственный разгонный потенциал, но ведь за что-то более функциональное и удобное для оверклокинга придется отдать совсем другие деньги. А протестированная плата ASUS P5G43T-M PRO является более доступным продуктом, при этом останется надежным решением, которое долго прослужит своему хозяину.

Достоинства:

  • невысокая стоимость;
  • высокая стабильность работы;
  • поддержка памяти DDR3;
  • встроенное видеоядро с поддержкой DX 10;
  • оптический выход S/PDIF;
  • три различных видеовыхода включая HDMI.

Недостатки:

  • невысокий разгонный потенциал;
  • не очень мощный 4-фазный стабилизатор питания процессора;
  • только 2 разъема для оперативной памяти;
  • некоторые недочеты в дизайне («свисание» правого края, перекрытие разъемов SATA габаритной видеокартой);
  • отсутствие портов LPT и COM на задней панели.


Автор: Дмитрий Исаев

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, Noctua и Sea Sonic за предоставленное для тестового стенда оборудование.
