Обзор материнской платы ASUS P5Q-VM
28-01-2009
Совсем недавно мы проводили тестирование материнской платы ASUS P5QL-EM на чипсете Intel G43 Express, который является «урезанной» версией Intel G45 Express. В этот раз мы остановимся на полноценном чипсете, который лег в основу ASUS P5Q-VM. Детально мы не будем рассматривать архитектуру Intel G45 Express, т.к. в предыдущем обзоре мы уже разбирали основные технические характеристики и отличия между этими представителями системной логики, которые отличаются в основном встроенными графическими процессорами - Intel GMA X4500HD и Intel GMA X4500 соответственно для старшего и младшего чипсетов.
Спецификация материнской платы ASUS P5Q-VM:
Производитель |
ASUS |
Модель |
P5QL-VM |
Северный мост |
Intel G45 Express |
Южный мост |
Intel ICH10 |
Процессорный разъем |
LGA775 |
Поддерживаемые процессоры |
Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4 |
Системная шина, МГц |
1600/1333/ 1066 / 800 МГц |
Используемая память |
DDR2 1066 (O.C.)/ 800 / 667 МГц |
Поддержка памяти |
4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ |
Слоты расширения |
1 x PCI-E x16 |
VGA |
Intel GMA X4500HD |
Дисковая подсистема |
Южный мост ICH10 поддерживает: Дополнительный контроллер Marvell 6102 поддерживает: |
Звуковая подсистема |
Realtek ALC1200, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF |
Поддержка LAN |
Сетевой контроллер Realtek RTL 81111C |
Питание |
24-контактный разъем питания ATX |
Охлаждение |
Алюминиевые радиаторы на северном и южном мостах |
Разъемы для вентиляторов |
1 x CPU |
Внешние порты I/O |
1 x PS/2 порта для клавиатуры или мыши |
Внутренние порты I/O |
6 x USB |
BIOS |
8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4, ACPI 2.0 |
Возможности разгона |
Изменение частоты: FSB, PCI-Express, памяти. |
Фирменные технологии |
ASUS CrashFree BIOS 3 |
Комплектация (важное) |
2 x SATA кабель |
Форм-фактор Размеры, мм |
MicroATX 9,6"x 9,6" |
Сайт производителя |
Свежая версия BIOS и драйвера может быть скачана с сайта поддержки http://support.asus.com/. |

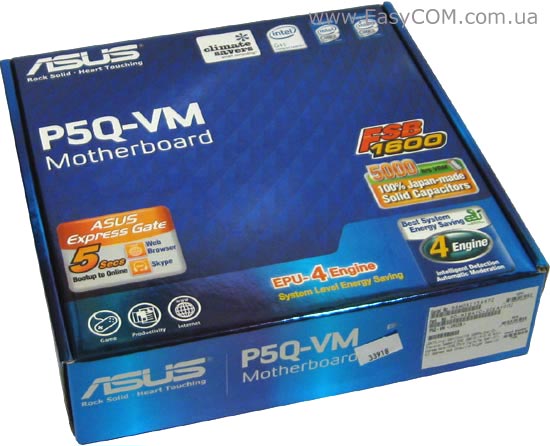

Материнская плата ASUS P5Q-VM упакована в синюю картонную коробку, на которой подчеркивается поддержка процессоров с 1600 МГц системной шиной и наличие полимерных конденсаторов. Кроме того, отмечается поддержка фирменной технологии энергосбережения ASUS EPU-4 Engine и технологии ASUS Express Gate, которая предназначена для быстрого выхода в интернет, благодаря встроенной системе Linux. ASUS Express Gate включает вэб-браузер и программу для голосовой связи Skype.
C обратной стороны упаковки еще раз отмечены основные особенности и перечислены функциональные возможности материнской платы ASUS P5Q-VM, среди которых можно выделить поддержку памяти DDR2-1066 и шины PCI Express 2.0.
Комплектация материнской платы ASUS P5Q-VM:
- DVD-диск с ПО и драйверами к Windows Vista и XP;
- руководство пользователя на английском языке, краткая инструкция по установке,
- два шлейфа Serial ATA;
- переходник питания к устройствам SATA;
- шлейф UltraDMA кабель;
- шлейф FDD;
- фирменная наклейка;
- заглушка на заднюю панель корпуса.
Компоновка материнской платы ASUS P5Q-VM не имеет каких-либо серьезных недостатков, все слоты и разъемы размещены в удобном для подключения местах. Хотя возможно длинная видеокарта будет мешать свободному доступу к защелкам слотов оперативной памяти.
На северном мосте Intel G45 Express, который к тому же содержит графическое ядро, установлен небольшой алюминиевый радиатор синего цвета. Немного стильности радиатору придает белая надпись «ASUS», но сама эффективность охлаждения у радиатора достаточно низкая. Потому владельцам платы следует позаботиться об организации хорошей вентиляции внутри корпуса. К безусловным плюсам материнской платы ASUS P5Q-VM можно отнести полное оснащение ее конденсаторами полимерного типа, которые имеют большую долговечность и высокую надежность.

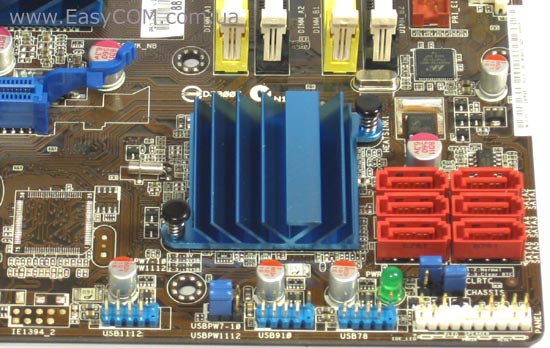

Южный мост Intel ICH10 поддерживает шесть портов SATA II и двенадцать портов USB, из которых шесть внутренние. Для охлаждения чипа предусмотрен маленький алюминиевый радиатор. Причем радиатор на южном мосте сочетается по стилю исполнения с радиатором на северном мосте. Для поддержки же IDE-устройств установлен дополнительный контроллер Marvell 6102.
Возле южного моста на PCB можно видеть пустующее место для контроллера FireWire. Этот же тип PCB используется для материнской платы ASUS P5Q-EM, которая имеет немного более мультимедийную направленность.
В левом углу платы находится разъем системной панели, перемычка сброса настроек BIOS и светодиодный индикатор наличия дежурного питания. В число внутренних портов материнской платы ASUS P5Q-VM входят все реже применяемые FDD, COM и LPT.
Слотов для карт расширения совсем немного - два PCIE х1, один PCI и PCIE х16, причем последний имеет все 16 линий, которые соответствуют новому стандарту PCI Express 2.0.
За звук отвечает новый HDA-кодек 8-канального звука Realtek ALC1200, разъем для фронт панели которого поддерживает форматы HDA и AC`97 . Кроме того, на ASUS P5Q-VM установлен сетевой контроллер Realtek RTL 81111C, поддерживающий режимы 10/100/1000 Мбит/с.
Для питания процессора на материнской плате ASUS P5Q-VM применена не очень мощная 4-фазная схема, в то время как стандартом для серии P5Q можно считать 8-фазный вариант. Собрана схема питания из дросселей с ферромагнитным сердечником, а также из N-канальных полевых транзисторов NIKO-SEM P0903BDG (25 В, 9,5 мОм, 50А). Заметим, что ШИМ-контроллер, который управляет схемой питания, поддерживает технологию энергосбережения ASUS EPU-4.
На заднюю панель материнской платы ASUS P5Q-VM выведены следующие порты: PS/2 для клавиатуры или мыши, шесть портов USB, видеовыходы DVI-D и VGA, разъем RJ45 для сетевых соединений и шесть разъемов для 8-канального звука.
Из недостатков материнской платы ASUS P5Q-VM можно отметить отсутствие внешнего S/PDIF выхода и HDMI интерфейса, которые явно не помешали бы.
Разъемов для питания вентиляторов на плате всего три. Один 4-контактный для процессорного кулера и два 3-контактных для корпусной вентиляции.
BIOS
В материнской плате ASUS P5Q-VM используется AMI BIOS с приличным, как для платы такого класса, набором настроек, необходимых для разгона. Эти настойки находятся в разделе «AI Tweaker». После установки в пункте «AI Overclocking» пользовательского режима (Manual) можно будет изменять следующие параметры системы:
Параметр |
Название меню |
Диапазон |
Шаг |
Процессорные технологии |
C1E, TM2, EIST, Virtualization Technology, XD bit, С4-state (для 45нм процессоров) |
|
|
Процессорный множитель |
CPU Ratio Settings |
6-max |
1 и 0,5 для 45 нм моделей |
Частота системной шины |
FSB Frequency |
200-800 |
1 МГц |
Частота шины PCI-e |
PCIE Frequency |
100-180 |
1 МГц |
Набор установок FSB |
FSB Strap to North Bridge |
200-400 |
66 МГц |
Частота памяти |
DRAM Frequency |
667-1111 |
В зависимости от FSB Strap |
Тайминги |
|
Полный набор основных и дополнительных |
|
Технологии улучшения работы подсистемы памяти |
DRAM Static Read Control |
Auto, Enable, Disable. |
|
|
DRAM Read Training |
Auto, Enable, Disable. |
|
|
MEM. OC Charger |
Auto, Enable, Disable. |
|
|
AI Clock Twister |
Auto, Lighter, Light, Moderate, Strong, Stronger |
|
|
AI transaction booster |
|
|
Напряжение процессора |
CPU Voltage |
0,85-1,6 |
0,00625 В |
|
CPU PLL |
1,5-2,2 |
0,02 |
Напряжение шины FSB |
FSB Termination Voltage |
1,2-1,7 |
0,02 В |
Напряжение памяти |
DRAM voltage |
1,8-2,7 |
0,02 В |
Напряжение северного моста |
NB Voltage |
1,1-1,7 |
0,02 В |
Напряжение южного моста |
PCIE SATA Voltage |
1,5-1,8 |
0,1 |
|
CPU GTL Reference |
0,65x /0,63x /0,61x |
|
Калибровка питающей линии |
Load Line Calibration |
Auto, Enable, Disable. |
|
Тактовый сигнал ЦП |
CPU Clock Swek |
от -100 до -700 |
100 пс |
Тактовый сигнал северного моста |
NB Clock Swek |
от -100 до -700 |
100 пс |
Несмотря на в целом урезанные функциональные возможности и малоэффективную систему охлаждения, количество настроек для разгона в BIOS материнской платы ASUS P5Q-VM такое же, как и в целом в серии ASUS P5Q.

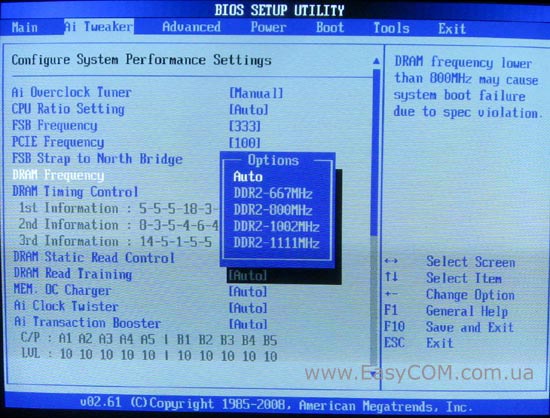

Делители памяти изменяются в зависимости от выбранной частоты «страпа».

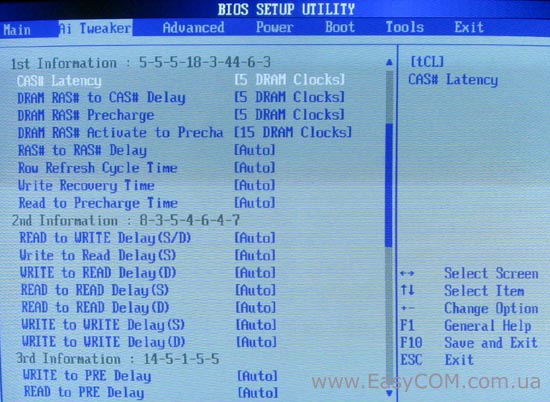

Имеется возможность настроить тайминги и подтайминги оперативной памяти в полном объеме, что для платы такого класса можно считать не характерным.

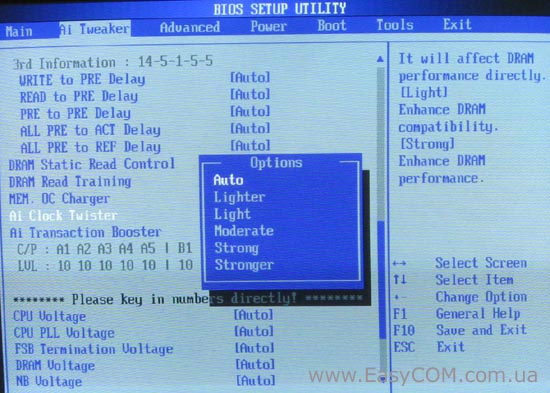

Функции AI Clock Twister и AI Transaction Booster, как обычно, могут позволить пользователю добиться стабильность при разгоне системы.

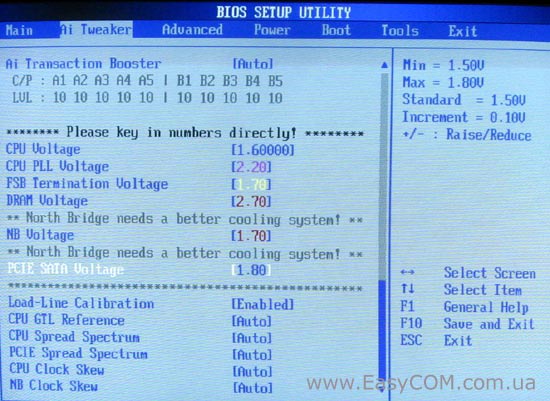

Что способно удивить - так это количество настроек, необходимых для увеличения напряжения на основных компонентах. Причем многие из них, как положено, имеют малый шаг в 0,02 В.
С настройками управления процессорными технологиями, также все в порядке они имеются в полном объеме.

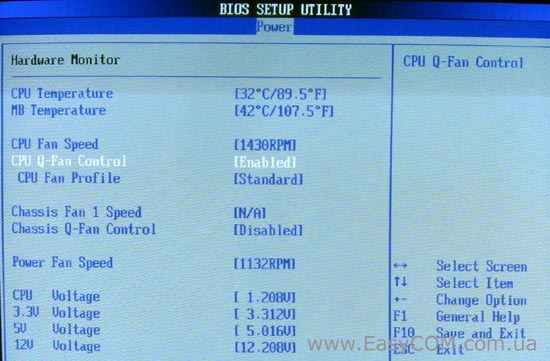

В разделе «Power» можно следить за:
- температурой материнской платы и процессора,
- скоростью вращения процессорного кулера и двух корпусных вентиляторов;
- напряжением на ядре процессора и на основных линиях питания 3,3 В, 5 В, 12 В.
Кроме того в этом разделе можно включить функцию автоматического управления скоростью вращения процессорного кулера CPU Q-Fan (Optimal, Silent Mode, Performance Mode).
Возможности разгона

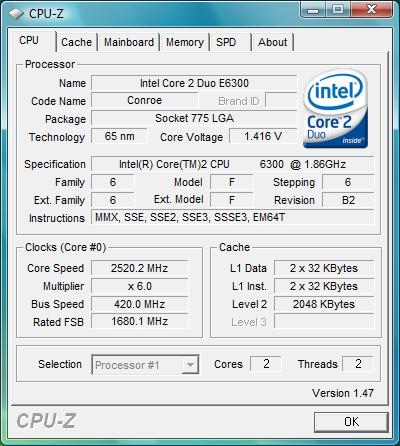

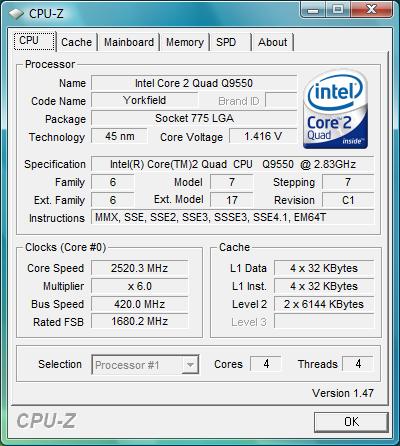

C процессором Intel Core 2 Duo E6300 частоту системной шины удалось поднять до значения 420 МГц. Это немного, но вполне достаточно, особенно для разгона процессоров с большим множителем.
С четырехъядерным процессором шину удалось разогнать также до 420 МГц. Таким образом, можно предположить, что результат разгона «двуядерника» не был пределом, возможно с другими моделями процессоров системная шина разгонится лучше.
Тестирование
Для проверки возможностей материнских плат использовалось следующее оборудование.
Процессор |
Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) |
Кулер |
Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм |
Оперативная память |
2x DDR2-800 1024 Mб Apacer |
Видеокарта |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жесткий диск |
Samsung HD080HJ, 80 Гб, SATA-300 |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув |

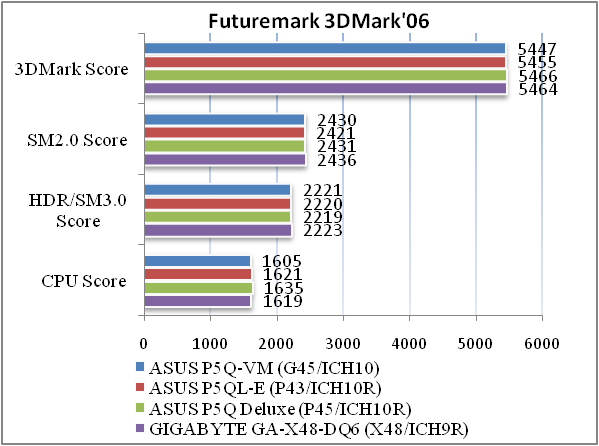

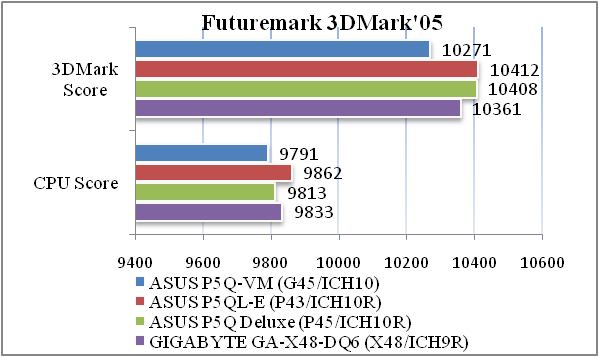

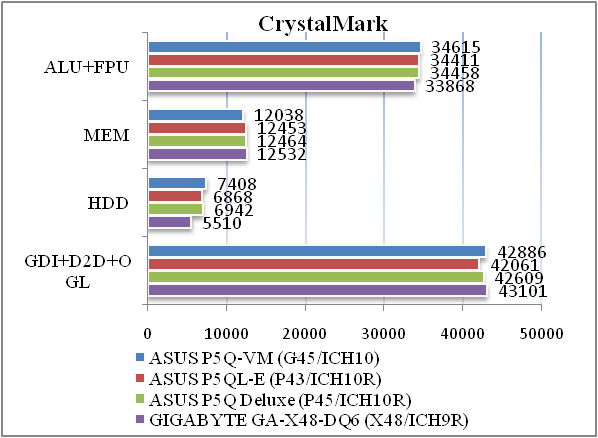

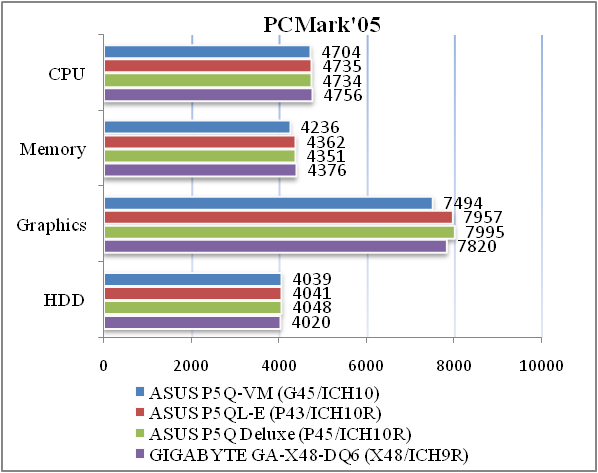

Материнская плата ASUS P5Q-VM по уровню производительности не выделяется среди решений этого же класса.
Тестирование материнской платы ASUS P5Q-VM на интегрированном видеоускорителе Intel GMA X4500.

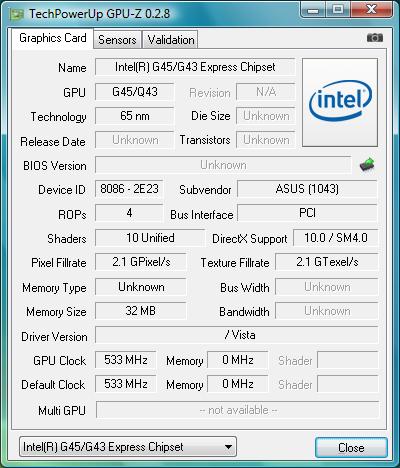

Графический процессор Intel GMA X4500 работает на частоте 533 МГц и имеет 10 унифицированных конвейера, а также 4 блока ROP. Интегрированное графическое решение предыдущего поколения Intel GMA X3500, которым оснащался чипсет Intel G35, работал на большей частоте 667 МГц, но имело только 8 унифицированных конвейеров.
|
ASUS P5Q-VM |
ASUS P5QL-EM |
ASUS P5E-V HDMI |
ASUS P5K-VM |
ASUS P5B-VM SE |
GIGABYTE GA-73PVM-S2H |
|
Intel G45 |
Intel G43 |
Intel G35 |
Intel G33 |
Intel G965 |
NVIDIA GeForce 7100/nForce 630i |
|
GMA X4500HD |
GMA X4500 |
GMA X3500 |
GMA 3100 |
GMA X3000 |
GeForce 7100 |
PCMark'05 |
|
|
|
|
|
|
CPU |
4721 |
4735 |
4546 |
4719 |
4687 |
4714 |
Memory |
4202 |
4280 |
4363 |
4346 |
4346 |
4235 |
Graphics |
2433 |
2265 |
2058 |
1377 |
1925 |
1591 |
CrystalMark |
|
|
|
|
|
|
ALU+FPU |
34402 |
34427 |
34308 |
34347 |
34089 |
34270 |
MEM |
11706 |
12106 |
11370 |
11718 |
11522 |
10080 |
GDI+D2D+OGL |
8920 |
8833 |
8914 |
10267 |
8390 |
15267 |
Futuremark 3DMark'05 |
|
|
|
|
|
|
3DMark Score |
1162 |
1187 |
1032 |
816 |
717 |
978 |
CPU Score |
6458 |
6550 |
6819 |
6324 |
6021 |
8448 |
Futuremark 3DMark'06 |
|
|
|
|
|
|
3DMark Score |
936 |
905 |
637 |
327 |
323 |
361 |
SM2.0 Score |
284 |
275 |
191 |
150 |
152 |
140 |
HDR/SM3.0 Score |
377 |
364 |
253 |
|
|
109 |
SmartFPS.com 1.5 (800x600, NO AA/AF), fps |
|
|
|
|
|
|
Battlefield 2 |
29,9 |
29,1 |
15,8 |
|
|
25,6 |
Serious Sam 2 |
13,9 |
13,7 |
13,3 |
12.8 |
7 |
19 |
Сравнительные показатели производительности графического ядра Intel GMA X4500HD и Intel GMA X4500 колеблются в пределах погрешности, так как рабочие частоты и число конвейеров у них равны. Стоит отметить, что графические ускорители серии Intel GMA X4500 стали чуть быстрей лидера предыдущего поколения GMA X3500, хотя эту разницу можно увидеть только по «попугаям». Заметить же ее при работе в реальных приложениях будет практически невозможно. Подобного вида прогресс является больше показательным, чем существенным для пользователя. Поэтому, будущим владельцам можно не задумываться о возможности поиграть в современные 3D-игры при таком уровне производительности графической подсистемы.
Тестирование звукового тракта на основе кодека Realtek ALC1200
Общие результаты (RightMark Audio Analyzer)
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.09, -0.12 |
Очень хорошо |
Уровень шума, дБ (А) |
-86.5 |
Хорошо |
Динамический диапазон, дБ (А) |
85.0 |
Хорошо |
Гармонические искажения, % |
0.131 |
Средне |
Гармонические искажения + шум, дБ(A) |
-52.8 |
Плохо |
Интермодуляционные искажения + шум, % |
0.256 |
Средне |
Взаимопроникновение каналов, дБ |
-85.1 |
Отлично |
Интермодуляции на 10 кГц, % |
0.305 |
Средне |
Общая оценка |
|
Хорошо |
32-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.09, -0.12 |
Очень хорошо |
Уровень шума, дБ (А) |
-86.5 |
Хорошо |
Динамический диапазон, дБ (А) |
85.0 |
Хорошо |
Гармонические искажения, % |
0.131 |
Средне |
Гармонические искажения + шум, дБ(A) |
-52.8 |
Плохо |
Интермодуляционные искажения + шум, % |
0.256 |
Средне |
Взаимопроникновение каналов, дБ |
-85.1 |
Отлично |
Интермодуляции на 10 кГц, % |
0.305 |
Средне |
Общая оценка |
|
Хорошо |
Встроенный аудио-кодек Realtek ALC1200 показывает хороший результат. Но его обвязка оказалась чуть хуже, чем на материнской плате ASUS P5QL-EM с таким же кодеком.
Выводы
Материнская плата ASUS P5Q-VM оставила о себе неоднозначное впечатление. В целом она представляет из себя «урезанную» версию модели ASUS P5Q-EM. Фактически ее лишили достоинств, которые необходимы в первую очередь для построения домашнего кинотеатра, а именно HDMI-выхода, контроллера FireWire и какого-либо S/PDIF-выхода. Таким образом, ASUS P5Q-VM должна больше позиционироваться, как платформа для производительного ПК с интегрированной графикой, и в этом смысле большое количество настроек в BIOS этому соответствует. Но с другой стороны малоэффективная система охлаждения и не очень мощный стабилизатор питания процессора к оверклокингу не предрасполагают, хотя большинство процессоров на ASUS P5Q-VM можно будет прилично разогнать. При этом пользователям не стоит забывать об организации качественной вентиляции внутри корпуса.
В случае, если пользователю требуется просто функциональное решение с меньшими возможностями разгона есть смысл обратить внимание на более доступную ASUS P5QL-EM на чипсете Intel G43 Express, который, правда, отличается отсутствием функции аппаратное декодирование Blu-ray и HD DVD.
Достоинства:
- высокая производительность;
- поддержка процессоров, работающих на 1600 МГц системной шине и выполненных по 45 нм техпроцессу;
- поддержка шины PCI Express 2.0;
- все конденсаторы полимерные;
- большой набор настроек для разгона в BIOS;
- интегрированный видеоускоритель с поддержкой DirectX 10;
- аппаратное декодирование Blu-ray и HD DVD;
- поддержка технологии ASUS Express Gate;
- поддержка технологии ASUS EPU-4.
Недостатки:
- малое количество слотов для устройств PCI;
- отсутствие HDMI-выхода;
- отсутствует контроллер FireWire;
- отсутствие внешнего S/PDIF-выхода;
- недостаточно мощный 4-фазный стабилизатор питания.
Автор: Дмитрий Масюк
Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
