Обзор материнской платы ASUS P5Q PRO

Технология CrossFire доказала свою состоятельность, показав, что объединив два видеоускорителя AMD получается не только добиваться прироста производительности, но еще и экономить таким образом средства, покупая две недорогих видеокарты вместо одной «топовой». Материнская плата ASUS P5Q PRO, которую мы протестируем в этот раз, является сегодня самой дешевой моделью на системной логике Intel P45 Express с двумя слотами PCIE x16, и потому поддерживающей технологию ATI CrossFireX в одной из наиболее производительных конфигураций x8+х8 на шине PCI Express 2.0. Мы уже успели протестировать множество решений серии P5Q - ASUS P5Q-E, ASUS P5Q Deluxe, ASUS P5Q3 Deluxe/WiFi-AP @n, вдаваясь в подробности всех фирменных технологий этой линейки, поэтому теперь остается только понять, чего не достает более доступной ASUS P5Q PRO, а также определить ее возможности разгона.

ASUS P5Q PRO

Спецификация материнской платы ASUS P5Q PRO:

Производитель

ASUS

Модель

P5Q PRO

Чипсет

Intel P45 Express

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4
Поддержка семейства 45-нм CPU

Системная шина, МГц

1600 / 1333 /1066 / 800 МГц

Используемая память

DDR2 1200 / 1066 / 800 / 667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб
Поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

2 x PCI Express 2.0 x16, поддерживают технологию ATI CrossFireX в режиме x8
3 x PCI Express x1
2 x PCI
*PCI Express x16_2 слот имеет x8 линий

Дисковая подсистема

Южный мост ICH10R поддерживает:
6 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 0+1, 5

Контроллер Marvell 88SE611:
1 x UltraDMA 133/100/66

Контроллер Silicon Image Sil5723 (Drive Xpert Technology):
2 x SATA 3 Гб/с
Поддерживает функции EZ Backup и Super Speed

LAN

Гигабитный сетевой LAN контроллер Atheros L1E с поддержкой AI NET 2

Звуковая подсистема

Realtek ALC1200 8-канальный High-Definition Audio кодек, коаксиальный S/PDIF;
ASUS Noise Filter

IEEE 1394

Контроллер LSI L-FW3227 поддерживает 2 порта IEEE 1394a

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения состоящая из алюминиевых радиаторов и медной тепловой трубки

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

2 x PS/2 порты для подключения клавиатуры и мыши
1 x коаксиальный S/PDIF выход
1 x IEEE1394a
6 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

6 x USB
1 x FDD
6 х SATA
1 x IDE
1 x TPM
2 x Drive Xpert SATA
1 x IEEE1394a
1 x S/PDIF выход
1 х COM
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM, Award BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4

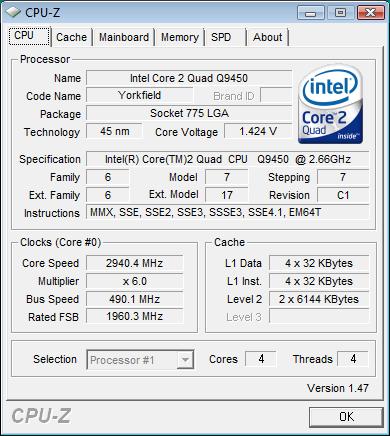

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т.д.

Фирменные технологии

ASUS ERU (Energy Processing Unit)
ASUS 8-фазный стабилизатор
Express Gate
ASUS EPU-6 Engine
ASUS AI Nap
Drive Xpert Control
ASUS Express Gate
ASUS AI Direct Link
ASUS Fan Xpert
ASUS DieHard BIOS
ASUS Q-Fan 2
ASUS Noise Filter
ASUS Q-Shield
ASUS Q-Connector
ASUS O.C. Profile
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2
ASUS AI Booster Utility
Precision Tweaker 2
AI Audio 2
ASUS C.P.R. (CPU Parameter Recall)

Комплектация

Инструкция и руководство пользователя
4 x SATA кабелей
1 x SATA переходник питания
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, системная панель, IEEE1394a)
1 х модуль с портом IEEE1394a и External SATA
DVD с драйверами
Заглушка ASUS Q-Shield

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244

Сайт производителя

http://www.asus.com/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Все цены на ASUS P5Q PRO

ASUS P5Q PRO

Материнская плата ASUS P5Q PRO упакована в синюю картонную коробку с качественной полиграфией. На лицевой части коробки отмечено, что на плате реализован 8-фазный стабилизатор питания процессора с использованием только полимерных конденсаторов, а также имеется поддержка технологии ASUS EPU-6 Engine и функции Drive Xpert.

ASUS P5Q PRO

На обратной стороне упаковки отмечается также поддержка технологии ASUS Express Gate и основных функциональных возможностей материнской платы, а точнее, поддержка процессоров с 1600 МГц системной шиной и памяти DDR2-1200, технология AI Nap, интерфейсы FireWire и eSATA, поддержка нового стандарта шины PCI Express 2.0, 8-канальный звуковой кодек и др.

В обзоре материнской платы ASUS P5Q3 PRO/WiFi-AP @n мы рассказывали о фирменных технологиях ASUS Express Gate, ASUS EPU-6 Engine, ASUS Fan Xpert, Drive Xpert и проводили подробное тестирование контроллера жестких дисков Silicon Image Sil5723 в режимах RAID 0, 1, так что в этот раз мы не будем на них останавливаться.

ASUS P5Q PRO

Комплектация материнской платы ASUS P5Q PRO:

  • руководство пользователя и инструкция к материнской плате;
  • DVD с драйверами;
  • UltraDMA 133/100/66 кабель;
  • FDD кабель;
  • заглушка ASUS Q-Shield;
  • модуль с портами External SATA и IEEE1394a;
  • ASUS Q-Connector (USB, системная панель, IEEE1394a);
  • четыре SATA-кабеля;
  • SATA-переходник питания.

ASUS P5Q PRO

Компоновка материнской платы ASUS P5Q PRO выполнена хорошо, почти все порты и разъемы питания расположены по краю платы, что обуславливает легкость подключения к ним. Хотя в компоновке имеется и один наиболее распространенный недостатк – доступ к защелкам слотов оперативной памяти может перекрываться длинной видеокартой, вставленной в верхний слот PCIE x16.

Важно отметить, что на материнской плате ASUS P5Q PRO установлены только конденсаторы полимерного типа, которые отличаются надежностью и долговечностью, а также используются дросселя с ферромагнитным сердечником.

ASUS P5Q PRO

Система охлаждения на ASUS P5Q PRO немного проще, чем на моделях ASUS P5Q Deluxe и P5Q-E. На северном и южном мосте установлены небольшие алюминиевые радиаторы окрашенные под медь, а на половине полупроводниковых элементов стабилизатора питания установлен медный радиатор состоящий из тонких пластин, причем он соединяется тепловой трубкой с радиатором северного моста. Во время тестирования ощутимо нагревались радиаторы южного и северного мостов, поэтому владельцам ASUS P5Q PRO в обязательном порядке следует позаботиться о вентиляции внутри корпуса компьютера, особенно если они практикуют разгон.

ASUS P5Q PRO

Возможности организации дисковой подсистемы на ASUS P5Q PRO достаточно большие. Помимо шести портов SATA, на которых можно организовать SATA RAID 0, 1, 0+1, 5, еще установлен контроллер Silicon Image Sil5723, отвечающий за функцию Drive Xpert Technology, предназначенную для надежного хранения важных данных (Backup) или ускорения дисковой подсистемы (опция Super Speed). За поддержку интерфейса UltraDMA 133/100/66 отвечает дополнительный контроллер Marvell 88SE611.

Также на материнской плате ASUS P5Q PRO есть 12 портов USB, из которых половина внутренних, один COM-порт, разъем FDD и два порта FireWire, работающие благодаря контроллеру LSI L-F3227.

ASUS P5Q PRO

Одной из ключевых особенностей системной логики Intel P45 является возможность объединения пары видеокарт в режиме ATI CrossFireX, выделяя каждой по 8 линий PCI Express 2.0. На материнской плате ASUS P5Q PRO есть поддержка этой технологии, поэтому она оснащена двумя слотами PCIE х16, но нижний максимально может работать только с 8 линиями. Конфигурация ATI CrossFire x8+х8 на шине PCI Express 2.0 является одним из производительных режимов и практически не уступает ATI CrossFire x16+х16. Кроме того, из слотов расширения на ASUS P5Q PRO присутствуют два PCI и три PCIE х1.

Звуковая подсистема ASUS P5Q PRO основана на достаточно качественном HDA-кодеке 8-канального звука Realtek ALC1200, а для поддержки сетевых соединений служит гигабитный LAN контроллер Atheros L1E.

ASUS P5Q PRO

Материнская плата ASUS P5Q PRO оснащена 8-фазным стабилизатором питания процессора, который поддерживает технологию энергосбережения EPU, переключающую число фаз с 8 на 4 при низкой нагрузке на систему, и новый стандарт VRD11.1, который позволяет обеспечить еще более низкое энергопотребление в спящем режиме компьютера при использовании 45 нм процессоров новых ревизий. Фактически такой же узел VRM c 8-контактным разъемом питания реализован на моделях ASUS P5Q и немного более дорогой ASUS P5Q-E, но, в отличие от них, на ASUS P5Q PRO верхняя половина полупроводниковых элементов стабилизатора лишена радиатора.

ASUS P5Q PRO

ASUS P5Q PRO

Так как ASUS P5Q PRO имеет возможность задания очень высоких величин напряжения питания на процессоре и северном мосте, то для ограничения максимального уровня (подальше от рук неопытных оверклокеров) имеются две перемычки. С помощью них можно обеспечить максимальное напряжение питания процессора в диапазоне от 1,7 В до 2,1 В, а северного моста - 1,9 В - 2,26 В.

ASUS P5Q PRO

На заднюю панель материнской платы ASUS P5Q PRO выведены следующие порты: два PS/2 для клавиатуры или мыши, шесть разъемов USB, порт IEEE 1394a, разъем RJ45 для сетевых соединений, коаксиальный S/PDIF и аналоговые разъемы для 8-канального звука. Кроме того, при помощи отдельного модуля из комплекта поставки на заднюю панель корпуса можно будет вывести External SATA и еще один порт IEEE 1394a.

ASUS P5Q PRO

Разъемов питания для вентиляторов на ASUS P5Q PRO всего четыре: один 4-контактный для процессорного кулера, два 3-контактных для корпусной вентиляции и один для вентилятора блока питания. Причем три из этих четырех разъемов поддерживают технологию автоматического управления скоростью вращения ASUS Q-Fan 2.

BIOS

В материнской плате ASUS P5Q PRO используется AMI BIOS с достаточно большим набором настроек, из которых все касающиеся разгона находятся в разделе «AI Tweaker»:

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Limit CPUID MaxVal , Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep





Процессорный множитель

CPU Ratio Settings

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

533-1066

В зависимости от FSB Strap

Тайминги

CAS Latency, tRCD, tRP, tRAS, RAS to RAS, Row Refresh, Write Recovery, Read to Precharge





Подтайминги

READ to WRITE, Write to Read, WRITE to WRITE,
READ to READ, WRITE to PRE





Настройки работы подсистемы памяти

DRAM Static Read Control, DRAM Dynamic Write Control, DRAM Read Training, DRAM Write Training, MEM. OC Charger

Auto, Enable, Disable.





Напряжение процессора

CPU Voltage

0,85 – 2,1 В

0,00625 В



CPU GTL Voltage Reference

0,61x; 0,63x; 0,65х



Напряжение тактирующего чипа

CPU PLL Voltage

1,5 – 2,78 В

0,02 В

Напряжение сигналов шины FSB

FSB Termination Voltage

1,2 – 1,9 В

0,02 В

Напряжение на оперативной памяти

DRAM Voltage

1,8 – 3,08 В

0,02 В

Напряжение на северном мосте

NB Voltage

1,1 В – 2,2 В

0,02 В

Напряжение на южном мосте

SB Voltage

1,1 – 1,4 В

0,1 В



PCIE SATA Voltage

1,5 – 1,4 В

0,1 В

Функция компенсации напряжения во время загрузки

Load Line Calibration

Auto, Enable, Disable.



Тактовый сигнал ЦП

CPU Clock Swek

от -100 до -1500

100 пс

Тактовый сигнал северного моста

NB Clock Swek

от -100 до -1500

100 пс



CPU Margin Enhancement

Optimized, Compatible, Performance Mode



ASUS P5Q PRO

Набор настроек BIOS совсем немного отличается от остальных материнских плат серии ASUS P5Q. Конечно же, некоторые настройки, которые есть в более топовых моделях, здесь можно и не найти, но, в целом, даже для проведения достаточно серьезного разгона, без них большинству пользователям можно будет обойтись.

Настройки основных и второстепенных задержек оперативной памяти, как и на остальных моделях серии ASUS P5Q, представлены в большом числе.

Также в BIOS есть возможность при помощи опции Transaction Booster изменять тайминг PL (Performance Level) северного моста.

Для удобства задания режима питания компонентов, сбоку приводятся сведения о стандартном, максимальном и минимальном уровне напряжения на них. Причем высокие и критические уровни отмечаются желтым и красным цветом соответственно.

Мониторинг BIOS платы ASUS P5Q PRO имеет вполне стандартный вид, можно следить за:

  • напряжением на основных линиях блока питания 3,3 В, 5 В, 12 В и на процессоре;
  • температурой материнской платы и процессора;
  • скоростью вращения всех вентиляторов.

Специально для любителей оверклокинга в разделе «Tools» есть функция сохранения пользовательских настроек в профиль (технология ASUS O.C. Profile) и присутствует утилита EZ Flash 2 для прошивки новых версий BIOS из нее же. Кроме того, в этом разделе можно активировать функцию Drive Xpert Control и установить время отображения пригласительной заставки Express Gate перед загрузкой основной операционной системы.
