Обзор материнской платы ASUS P5Q PRO Turbo

Современные технологии постоянно развиваются и дают возможность улучшить качество или же упростить многие процессы. Ярким тому примером является фирменная технология компании GIGABYTE под названием Ultra Durable, которая неоднократно получала лестные отзывы в наших обзорах. Благодаря новаторским идеям и безупречному качеству, новые продукты GIGABYTE вполне заслуженно пользуются высокой популярностью среди покупателей. По уже проверенному пути приходится идти и компании ASUS для укрепления своих позиций на рынке. Инженерами компании была разработана концепция ASUS Xtreme Design, преимущества которой позволят выдержать натиск со стороны конкурентов. Громкие названия новых технологий и различных функций позволяют успешно продвигать не только новые, но и существующие продукты, используя в них лишь какую-то часть из анонсированного материала. Одним из подобных примеров может быть материнская плата ASUS P5Q PRO Turbo, являющаяся обновленной версией ранее протестированной нами ASUS P5Q PRO.

Конструкция платы ASUS P5Q PRO Turbo основана на концепции Xtreme Phase Power Design, призванной обеспечить стабильность работы и предоставить отличные возможности для разгона системы. Попробуем разобраться, какие изменения внес производитель, и как они отразились на конечном продукте.

ASUS P5Q PRO Turbo

Спецификация материнской платы ASUS P5Q PRO Turbo

Производитель

ASUS

Модель

P5Q PRO Turbo

Чипсет

Intel P45 Express

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentiumdual-core / Pentium Extreme / Celeron
Поддержка семейства 45-нм CPU

Системная шина, МГц

1600 / 1333 /1066 / 800 МГц

Используемая память

DDR2 1300 / 1200 / 1066 / 800 / 667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

2 x PCI Express 2.0 x16, поддерживают технологию ATI CrossFireX в режиме x8
3 x PCI Express x1
2 x PCI
*PCI Express x16_2 слот имеет x8 линий

Дисковая подсистема

Южный мост ICH10R поддерживает:
5 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 5, 10

Контроллер JMicron JMB361:
1 x UltraDMA 133/100/66
1 x Ultra DMA 133 / 100 / 66 до двух PATA устройств
1 x External SATA 3Гб/с

Контроллер Silicon Image Sil5723 (Drive Xpert Technology):
2 x SATA 3 Гб/с
Поддерживает функции EZ Backup и Super Speed

LAN

Гигабитный сетевой LAN контроллер Atheros L1E с поддержкой AI NET 2

Звуковая подсистема

VIA VT1708S 8-канальный High-Definition Audio кодек, коаксиальный S/PDIF;
ASUS Noise Filter

IEEE 1394

Контроллер VIA VT6315N поддерживает 2 порта IEEE 1394a

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения состоящая из алюминиевых радиаторов и медной тепловой трубки

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

2 x PS/2 порты для подключения клавиатуры и мыши
1 x оптический S/PDIF выход
1 x IEEE1394a
4 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио разъемов (для 8-канального звука)
1 x External SATA

Внутренние порты I/O

6 x USB
5 х SATA
1 x IDE
2 x Drive Xpert SATA
1 x IEEE1394a
1 x S/PDIF выход
1 х COM
1 х CD вход
Разъем системной панели (Q-Connector)
Разъем звуковой передней панели

BIOS

8 Mb Flash ROM AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 3.0, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Возможности разгона

- AI Overclocking (intelligent CPU frequency tuner)
- TurboV
- Turbo Key
- ASUS C.P.R.(CPU Parameter Recall)

Фирменные технологии

- ASUS 8-Phase Power Design
- ASUS Express Gate
- ASUS EPU
- ASUS Fanless Design: heat pipe solution
- ASUS Fan Xpert
- ASUS Drive Xpert
- ASUS CrashFree BIOS 3
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O.C. Profile
- ASUS EZ Flash 2

Комплектация

Инструкция и руководство пользователя
4 x SATA кабелей
1 x UltraDMA 133/100/66 кабель
1 x ASUS Q-Connector (USB, системная панель)
Диск с драйверами и ПО
Заглушка ASUS Q-Shield

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244 мм

Сайт производителя

http://www.asus.ua/

Новую версию BIOS и драйверов можно скачать с официальной страницы

ASUS P5Q PRO Turbo

Материнская плата поставляется в привычной уже коробке синего цвета. Помимо наименования, присутствуют упоминания об основных особенностях содержимого.

На обратной стороне упаковки отмечены основные технические параметры и более подробно описываются фирменные функции:

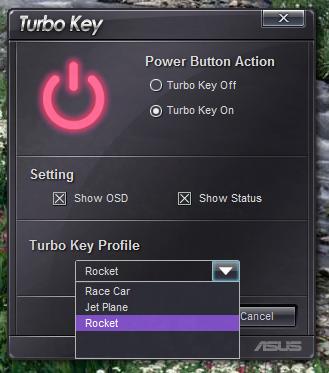

  • TurboV – разгон без перезагрузки;
  • Turbo Key – разгон при помощи одного касания;
  • Drive Xpert – автоматическое резервирование данных.

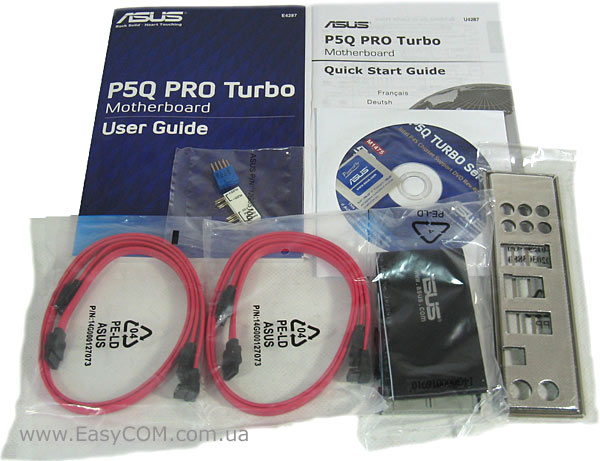

Комплект поставки стал еще более аскетичным, и теперь в него входят:

  • руководство пользователя и инструкция по быстрой установке материнской платы;
  • CD-диск с драйверами;
  • кабель UltraDMA 133/100/66;
  • заглушка ASUS Q-Shield;
  • ASUS Q-Connector;
  • четыре SATA-кабеля.

Как видим, производитель свел дополнительные аксессуары к необходимому минимуму. Комплектация является еще одним способом виртуально разделить несколько моделей.

Дизайн материнской платы ASUS P5Q PRO Turbo практически идентичен её предшественнице ASUS P5Q PRO, за исключением некоторых особенностей, о которых мы упомянем немного позже.

Как мы видим, защелки разъемов оперативной памяти не будут перекрываться при установке видеокарты в разъем PCI-Express x16_1. А вот когда материнская плата будет находиться в корпусе, для смены модулей памяти потребуется некоторая сноровка.

В качестве системы охлаждения по-прежнему используются алюминиевые радиаторы, окрашенные под цвет меди. В данном случае наши рекомендации по улучшению теплоотвода остаются неизменными – желательно обеспечить хорошую вентиляцию в корпусе, а для любителей разгона это является настоятельным советом. Необходимо отметить появление дополнительного радиатора на силовых элементах (на материнской плате ASUS P5Q PRO он отсутствовал). По результатам тестирования и разгона мы сможем оценить, на сколько оправдано дополнительное охлаждение.

Силовая элементная база осталась прежней, используются полимерные конденсаторы и дроссели с ферромагнитным сердечником.

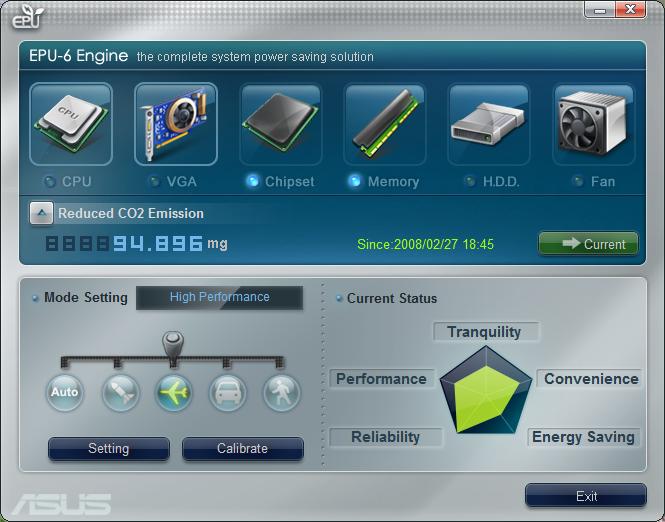

В качестве стабилизатора питания центрального процессора на материнской плате ASUS P5Q PRO Turbo используется 8-фазная схема, поддерживающая фирменную технологию энергосбережения EPU.

За работу данной технологии отвечает микросхема EPU, позволяющая изменять число активных фаз при различной нагрузке на ПК и экономить некоторое количество энергии. Сама же схема питания процессора соответствует спецификации VRD (Voltage Regulator Down) 11.1.

Одним из довольно существенных изменений в компоновке материнской платы ASUS P5Q PRO Turbo является отказ от разъема для дисковода 3,5''. Необходимо обратить внимание на этот момент при выборе материнской платы. Также на один SATA-порт уменьшилась и дисковая подсистема платы.

Посредством микросхемы Silicon Image SIL5723CNU реализована фирменная технология ASUS Drive Xpert.

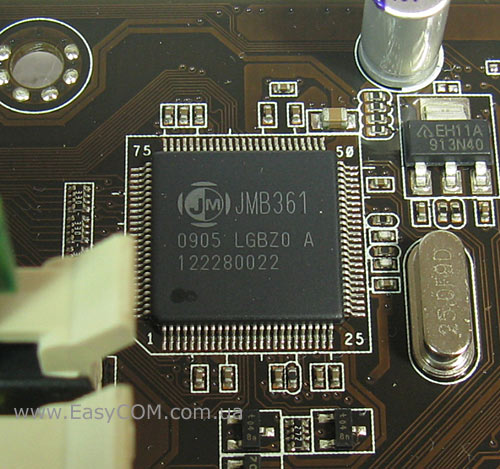

А вот контроллер JMicron JMB361 отвечает за работу оставшихся SATA и PATA-разъемов.

Неизменным остался уже стандартный по нынешним меркам набор слотов расширения. Два слота PCIE х16 позволяют воспользоваться преимуществами режима ATI CrossFireX x8+х8 на шине PCI Express 2.0, а для плат расширения предусмотрены два разъема PCI и три PCIE х1.

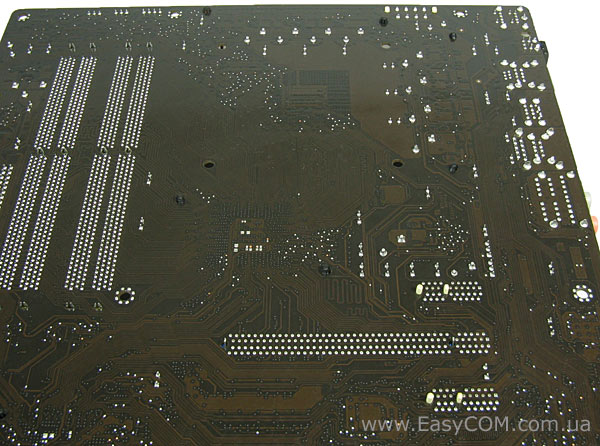

Установка систем охлаждения, использующих металлические пластины жесткости, может быть усложнена наличием на тыльной стороне платы ножек конденсаторов и дросселей, замыкание контактов которых может привести к выходу платы из строя.

Звуковой тракт реализован на микросхеме VIA VT1708S, обеспечивающий вывод 7.1-канального звука HD Audio.

За работу сетевого гигабитного Ethernet-контроллера отвечает отдельная микросхема Atheros L1E.

Интерфейсная панель материнской платы ASUS P5Q PRO Turbo так же претерпела существенные изменения. Теперь на ней расположены два порта PS/2, порты IEEE 1394a и eSATA, разъём RJ-45, шесть портов USB 2.0, оптический S/PDIF-выход и шесть стандартных аудиоразъёмов.

BIOS

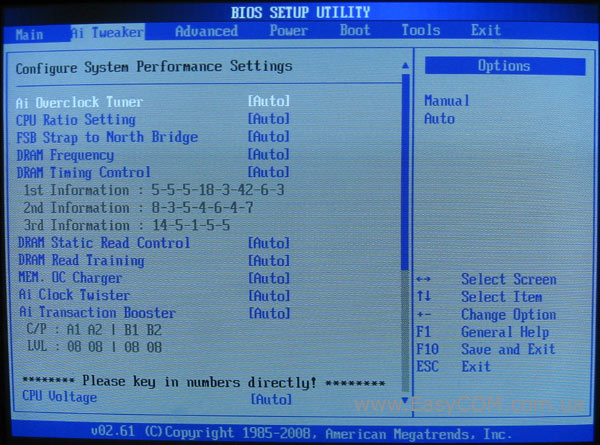

В материнской плате ASUS P5Q PRO используется AMI BIOS с обширным набором параметров, доступных для изменения. Нас же больше всего интересует раздел «AI Tweaker», в котором сосредоточены основные настройки производительности:

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Limit CPUID MaxVal , Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep





Процессорный множитель

CPU Ratio Settings

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

533-1066

В зависимости от FSB Strap

Тайминги

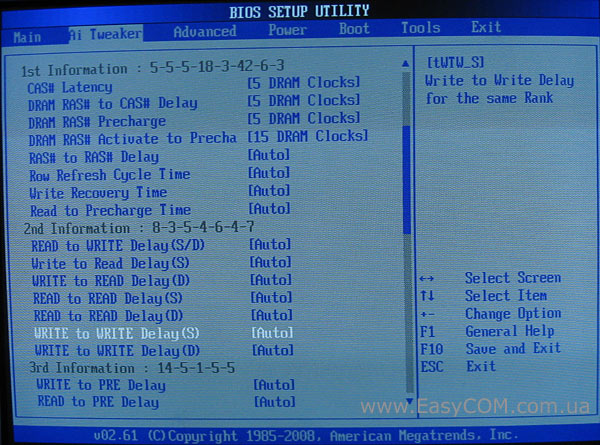

CAS Latency, tRCD, tRP, tRAS, RAS to RAS, Row Refresh, Write Recovery, Read to Precharge





Подтайминги

READ to WRITE, Write to Read, WRITE to WRITE,
READ to READ, WRITE to PRE, READ to PRE





Настройки работы подсистемы памяти

DRAM Static Read Control, DRAM Read Training, MEM. OC Charger,
Ai Clock Twister,
Ai Transaction Booster

Auto, Enable, Disable.

Auto, Lighter, Light, Moderate, Strong, Stronger



Напряжение процессора

CPU Voltage

0,85 – 2,1 В

0,00625 В





CPU GTL Voltage Reference

0,61x; 0,63x; 0,65х





Напряжение тактирующего чипа

CPU PLL Voltage

1,5 – 2,78 В

0,02 В



Напряжение сигналов шины FSB

FSB Termination Voltage

1,2 – 1,9 В

0,02 В



Напряжение на оперативной памяти

DRAM Voltage

1,8 – 3,08 В

0,02 В



Напряжение на северном мосте

NB Voltage

1,1 В – 1,9 В

0,02 В



Напряжение на южном мосте

SB Voltage

1,1 – 1,4 В

0,1 В





PCIE SATA Voltage

1,5 – 1,8 В

0,1 В



Функция компенсации напряжения во время загрузки

Load Line Calibration

Auto, Enable, Disable.





Тактовый сигнал ЦП

CPU Clock Swek

от -100 до -1500

100 пс



Тактовый сигнал северного моста

NB Clock Swek

от -100 до -1500

100 пс





CPU Margin Enhancement

Optimized, Compatible, Performance Mode

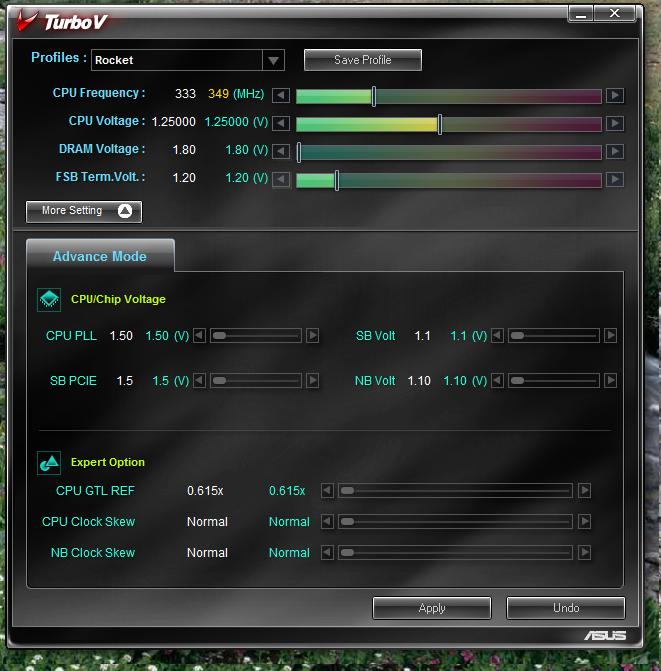

Возможности тонкой настройки и мониторинга материнской платы ASUS P5Q PRO Turbo идентичны рассмотренной ранее ASUS P5Q PRO.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование:

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 МБ)

Кулер

Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Видеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

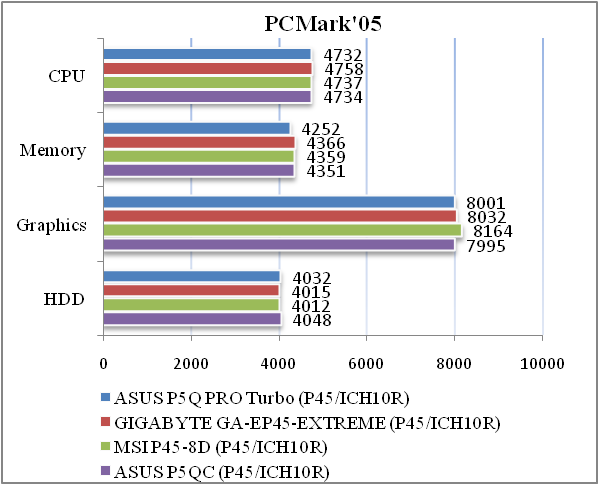

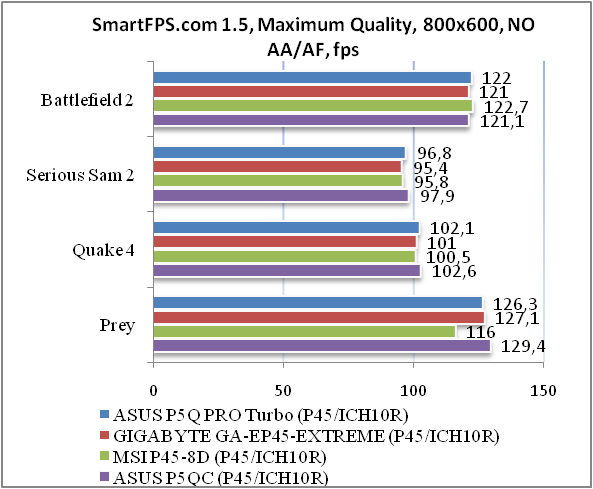

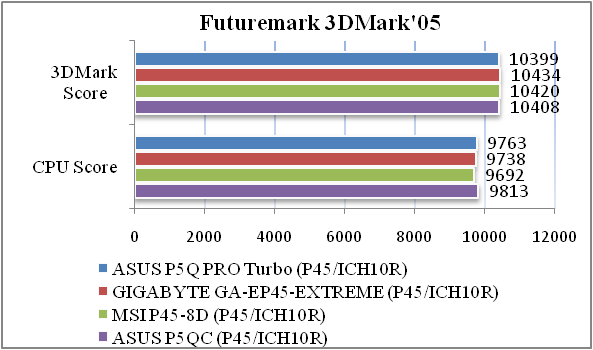

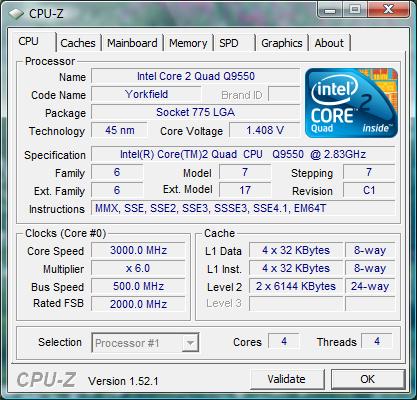

Производительность материнской платы ASUS P5Q PRO Turbo аналогична решениям этого же класса.

Тестирование звукового тракта на основе кодека

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.20, -0.15

Очень хорошо

Уровень шума, дБ (А)

-80.2

Хорошо

Динамические диапазон, дБ (А)

80.2

Хорошо

Гармонические искажения, %

0.0078

Очень хорошо

Гармонические искажения + шум, дБ(A)

-65.1

Средне

Интермодуляционные искажения + шум, %

0.077

Хорошо

Взаимопроникновение каналов, дБ

-79.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.054

Хорошо
