Обзор материнской платы ASUS P6T на Intel X58 Express

С выпуском процессоров серии Core i7,  которые мы уже рассматривали, компания Intel совершила переход не только на новую архитектуру Nehalem, но и на новую политику в целом. Новые процессоры обладают существенными, можно даже сказать революционными, для Intel нововведениями. Но сами по себе процессоры работать не могут – для них необходима соответствующая материнская плата. В этом сегменте компания тоже предложила новинку – набор системной логики Intel X58 Express, специально разработанный для материнских плат под Socket LGA1366 и процессоры серии Core i7.

Итак, давайте рассмотрим новый набор логики более детально.

Intel X58 Express

Северный мост X58 Express работает в паре с южным мостом ICH10(R), который нам хорошо знаком еще со времен P45 Express.

Intel X58 Express

Как видно из диаграммы, в новом наборе логики вместо привычной системной шины используется шина QPI (Intel QuickPath Interconnect) с пропускной способностью до 25,6 Гб/с. Также обеспечивается поддержка оперативной памяти только стандарта DDR3, хотя это больше особенность встроенного в процессор контроллера памяти. Поддержка разъемов PCI-e обеспечивается 36 линиями, чего достаточно для создания связки из нескольких видеоадаптеров. Есть правда маленькое ограничение – при реализации достаточного числа слотов PCI Express x16 и установке более двух видеоадаптеров они переходят в режим PCI-e х8.



Но есть и хорошая новость – компания Intel избавилась от излишней гордости и, наконец, внедрила в свои материнские платы официальную поддержку технологии SLI. Незнаем, как там сложатся официальные отношения между Intel и NVIDIA, но для нас, пользователей, это просто подарок. Теперь не надо ломать голову при выборе материнской платы и видеокарт для создания мощной игровой системы. Владельцы данной платформы смогут организовать любые связки: как SLI, так и CrossFireX.

Немного углубимся в инженерные детали.

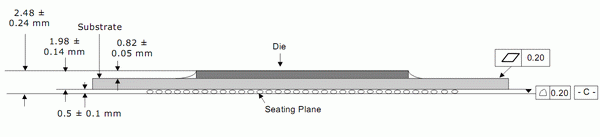

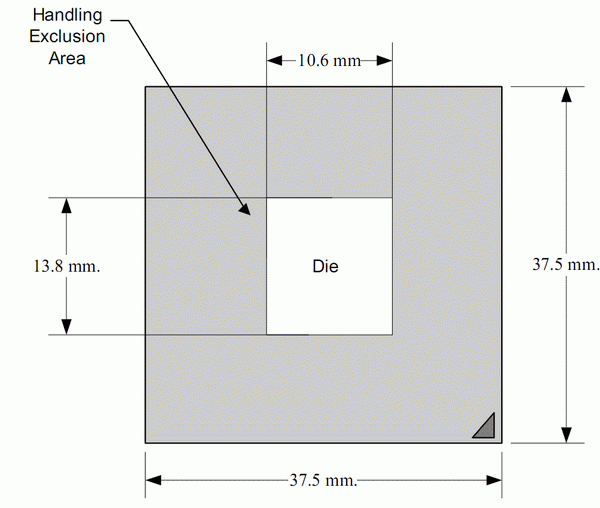

Геометрические размеры нового чипа представлены на схемах выше.

По официальным техническим данным Intel данный набор логики имеет следующий температурный режим: 5-950С – рабочий интервал температур, 1000С – максимально допустимая температура. При этом тепловыделение составляет всего 20-24 Вт – достаточно мало по современным меркам, так что системы охлаждения должны легко справляться со своей задачей.

Для более легкого восприятия, мы приведем спецификацию нового набора логики Intel X58 Express в сравнении с предыдущим флагманом компании Intel X48 Express, а также с очень популярным в наше время Intel P45 Express.

Набор логики

Intel X58 Express

Intel X48 Express

Intel P45 Express

Северный мост

X58  Express

X48  Express

P45  Express

Целевой сегмент

Performance

Performance

Performance,
Mainstream

Поддерживаемые процессоры

Intel Core i7 Extreme Edition,
Intel Core i7

Intel Core2 Duo,
Intel Core2 Quad,
Intel Core2 Extreme

Intel Core2 Duo,
Intel Core2 Quad

Тип процессорного разъема (Socket)

LGA1366

LGA775

LGA775

Технология Hyper-Threading

Оптимизировано для технологии HT

Оптимизировано для технологии HT

Оптимизировано для технологии HT

Системная шина

QuickPath Interconnect (QPI) при 6.4 ГT/с и 4.8 ГT/с

1600/1333/1066/800 МГц

1333/1066/800 МГц

Максимальный объем оперативной памяти

контроллер встроен в процессор

8 ГБ

16 ГБ

Тип поддерживаемой памяти

контроллер встроен в процессор

DDR3 и DDR2 без ECC

DDR3 и DDR2 без ECC

Возможные соотношения FSB/память

контроллер встроен в процессор

1600/XMP DDR3-1600,
1333/DDR3-1333,
1333/DDR3-1066,
1333/DDR3-800,
1066/DDR3-1066,
1066/DDR3-800,
800/DDR3-800,
1600/DDR3-1067,
1600/DDR3-800

1066/DDR2-667,
800/DDR2-667,
1333/DDR3-1066,
1333/DDR3-800,
1066/DDR3-1066,
1066/DDR3-800,
800/DDR3-800,
1333/DDR2-800,
1333/DDR2-667,
1066/DDR2-800,
800/DDR2-800

Встроенный видеоадаптер

нет

нет

нет

Подключение внешних графических адаптеров

PCI Express 2.0 2x16 или 4x8 плюс 1x4 (всего 36 линий)

PCI Express 2.0 2x16

PCI Express 2.0 1x16 или 2х8

Поддержка PCIe карт расширения

PCI Express x1 (6 линий)

PCI Express x1 (6 линий)

PCI Express x1 (6 линий)

Дисковая подсистема

6 SATA (3 Гб/с, AHCI, eSATA)

4-6 SATA (3  Гб/с, AHCI, eSATA)

6 SATA (3 Гб/с, AHCI)

Технологии хранения данных

Intel Matrix Storage с ICH10R (RAID 0, 1, 5, 10), Intel Rapid Recover, Intel Turbo Memory

Intel Matrix Storage с ICH9R (RAID 1, 1, 5, 10), Intel Rapid Recover Technology, Intel Turbo Memory

Intel Matrix Storage с ICH10R (RAID 0, 1, 5, 10), Intel Rapid Recovery Technology

Поддерживаемые контроллеры ввода/вывода (южный мост)

ICH10, ICH10R

ICH9, ICH9DH, ICH9R

ICH10, ICH10R

USB порты/контроллер

12 USB портов (Dual AHCI,  отключение портов)/eSATA

12 USB портов (Dual AHCI,  отключение портов)/eSATA

12 USB портов, 2 EHCI контроллера, отключение портов

Интегрированный звуковой кодек

Intel High Definition Audio

Intel High Definition Audio

Intel High Definition Audio

Как видно из таблицы, новый набор логики Intel X58 Express не далеко ушел от предыдущего флагмана – Intel X48 Express. Он, можно сказать, стал проще предшественника, так как контроллер памяти мигрировал в процессор. Вот, пожалуй, и все отличия, если не считать новый тип шины QPI.

ASUS P6T

Ну а теперь пора познакомится с новым набором логики в деле. Представляет его материнская плата ASUS P6T.

Внешний вид, комплектация, спецификация

ASUS P6T

Поставляется новая материнская плата в такой же самой коробке, как и предыдущая серия P5Q. Все выполнено в традиционном синем цвете и с блестящим покрытием.

ASUS P6T

Новшеством в оформлении, точнее особенностью коробки именно для ASUS P6T, является откидная крышка на коробке, под которой находятся краткие описания преимуществ данной платы.

ASUS P6T

Обратная сторона коробки осталась без изменений. Компания ASUS всегда наносит изображение платы на тыльной стороне коробки для большей наглядности, а также перечисляет основные преимущества продукта с помощью интуитивно понятных пиктограмм.

ASUS P6T

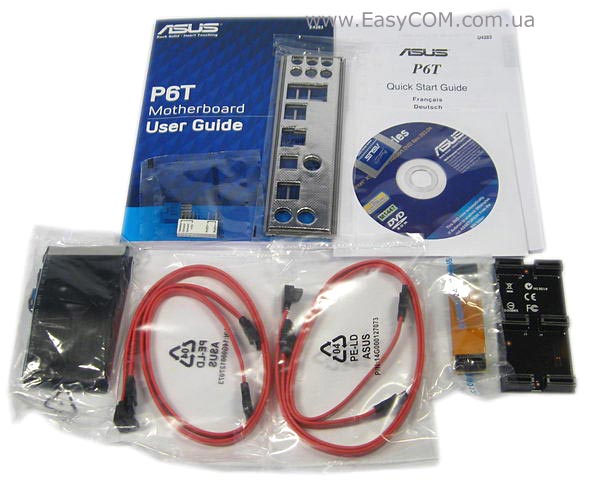

В коробке с материнской платой, помимо ее самой, вы найдете:

  • инструкцию пользователя и буклет быстрой сборки системы;
  • 4 кабеля SATA;
  • 1 кабель IDE UDMA 66/100/133;
  • 1 кабель FDD;
  • фирменную заглушку на заднюю панель корпуса (с диэлектрическим мягким покрытием);
  • набор фирменных Q-Connectors, облегчающих подключение внутренних разъемов;
  • наклейку на корпус;
  • диск с ПО и драйверами;
  • соединительный мостик для CrossFireX связки;
  • соединительный мостик для 3-Way SLI связки.

Комплектация как для продукта такого уровня даже немного скромная. Особенностью является одновременное наличие двух мостиков для запуска нескольких видеокарт. Как мы уже писали выше, набор логики Intel X58 Express поддерживает как CrossFireX, так и 3-Way SLI конфигурации.

Блок-схема

ASUS P6T

1.

Разъемы питания ATX (24-штырьковый EATXPWR, 8-штырьковый EATX12V)

2.

Процессорный разъем Socket LGA1366

3.

DDR3 DIMM слоты

4.

Настройки напряжения для CPU / DRAM Bus / QPI DRAM

5.

Кнопки включения и сброса

6.

Разъемы для вентиляторов

7.

ICH10R SATA порты (красные)

8.

JMicron JMB322 SATA порты (оранжевые)

9.

IDE разъем

10.

Перемычка сброса BIOS

11.

Разъем передней панели

12.

Разъем Chassis intrusion

13.

Разъемы USB

14.

Разъем IEEE 1394a

15.

Разъем FDD

16.

Звуковой вход для CD

17.

Звуковые разъемы передней панели

18.

Цифровой звуковой выход S/PDIF

ASUS P6T

Спецификация:

Модель

ASUS P6T

Поддерживаемые процессоры

Intel Socket LGA 1366 Core i7 Extreme Edition/Core i7 Поддержка технологии Intel Dynamic Speed

Чипсет

Intel X58 / ICH10R

Частота системной шины (FSB), МГц

до 6400 MT/с

Тип поддерживаемой памяти

6 x DIMM, до 24 ГБ, DDR3 2000(O.C.)/1866(O.C.)/1800(O.C.)/1600(O.C.)/1333/1066 MГц, трехканальный режим, поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

3 порта PCI Express 2.0 x16 (белый работает в режиме х8)
1 x PCI Express x1 порта
2 x PCI порта

Технология CrossFireX

Поддерживается по формуле x16 + x16 или x8 + x8 + x8

Технология 3-Way SLI

Поддерживается по формуле x16 + x16 или x16 + x16 + x4

Дисковая подсистема

Южный мост:
- 6 x SATA 3Гб/с
- Технология Intel Matrix Storage для RAID 0, 1, 5, 10

Чип JMicron JMB363:
 - 1 х IDE разъем
 - 1 х eSATA 3Гб/с

Чип JMicron JMB322 (Технология Drive Xpert):
- 2 x SATA 3Гб/с
- Поддержка EZ Backup и Super Speed

Поддержка LAN

Гигабитный LAN контроллер Realtek 8111C с поддержкой AI NET2

Звуковая подсистема

Звуковой 8-канальный кодек Realtek ALC1200
поддержка ASUS Noise Filter

IEEE 1394

VIA VT6315N два порта IEEE 1394a

USB

12 USB2.0/1.1 портов (6 на задней панели)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 х PS/2 порт для мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
1 x IEEE1394a порта
1 x LAN (RJ45) порт
1 x eSATA порт
6 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

3 x USB штекера для поддержки 6 USB портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов
2 x Drive Xpert SATA порта
1 x разъем кулера CPU
3 x разъема для кулеров корпуса
1 x IEEE1394a разъем
1 х кнопка включения
1х кнопка сброса
1 х S/PDIF выход
Разъем системной панели

BIOS

16 Mb Flash ROM
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.asus.com/

Драйверы и новую версию BIOS можно скачать с сайта поддержки.

Все цены на ASUS P6T

ASUS P6T

Плата выглядит очень симпатично. Сразу в глаза бросаются шесть слотов для оперативной памяти: по два на каждый из трех каналов. На них наклеена предупреждающая надпись о том, что необходимо использовать модули памяти с номинальным напряжением питания не более 1,65 В. В противном случае возможно повреждение процессора.

ASUS P6T

К слову, питание самого процессора организовано десятифазным (8+2) стабилизатором, греющиеся элементы которого накрыты радиаторами. Восемь фаз используются для нужд процессора, а две дополнительные - для питания встроенного контроллера памяти. Производитель заявляет о 96% эффективности такой схемы питания. К данному узлу платы претензий нет – все выполнено аккуратно и удобно.

ASUS P6T

На плате распаяны две кнопки: включения и сброса. На первый взгляд, кажется, что расположены они слишком далеко и пользоваться ими будет неудобно. Но это так только когда материнская плата установлена в корпус, а ведь использоваться эти кнопки должны как раз в отсутствие оного.

ASUS P6T

Южный мост накрыт простеньким алюминиевым радиатором, однако этого достаточно, так как он не сильно то и греется. Почти все разъемы для подключения жестких дисков, кроме двух, развернуты параллельно плате, что может вызвать неудобства при подключении в некоторых корпусах.

ASUS P6T

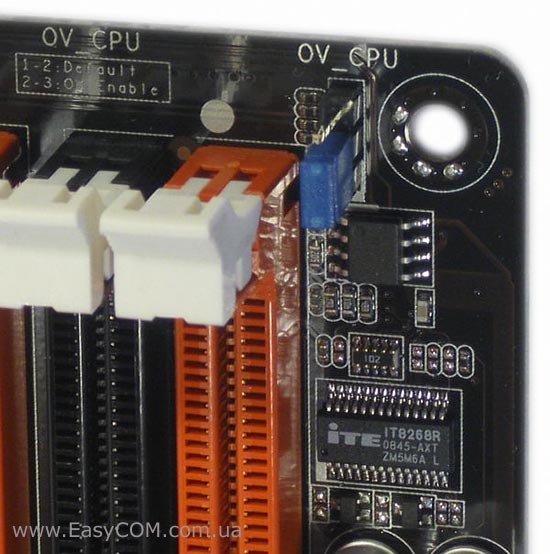

В правом верхнем углу платы ASUS P6T находится чип мониторинга ITE IT8268R и перемычка, позволяющая разблокировать управление напряжением процессора в более широких пределах.

ASUS P6T

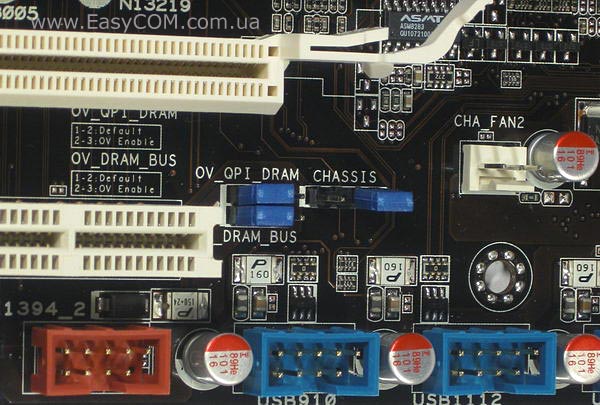

Для тех же целей существуют еще две перемычки, увеличивающие предел регулирования напряжения на шине QPI и контроллере памяти. Такие возможности могут потребоваться, разве что, настоящему экстремалу-оверклокеру, поэтому по-умолчанию они отключены.

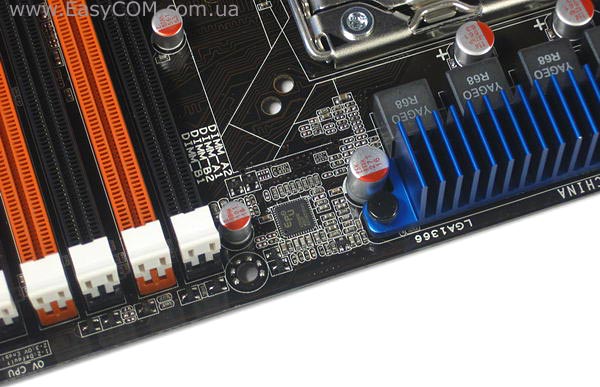

Немного левее от слотов оперативной памяти распаян фирменный чип ASUS EPU, реализующий при поддержке соответствующей утилиты функционирование технологий энергосбережения.

Северный мост охлаждается небольшим синим радиатором. Радиатор выполнен из алюминия, но в его конструкции применяется одна тепловая трубка. Как мы уже говорили, тепловыделение у Intel X58 Express находится на уровне 20-24 Вт, так что данной конструкции должно быть вполне достаточно.

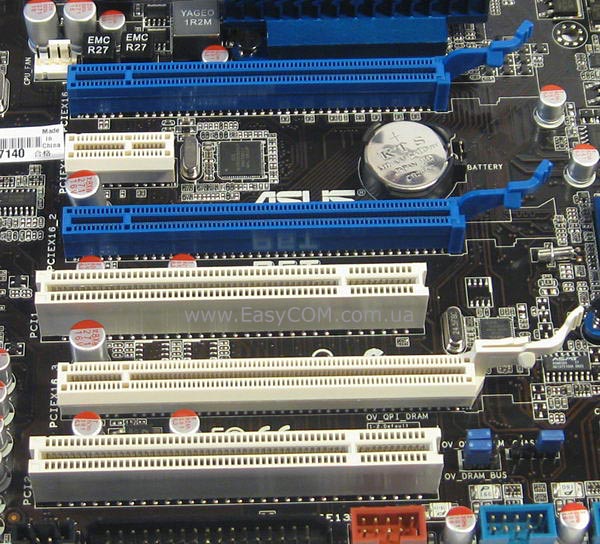

Под северным мостом расположены шесть слотов расширения. Слоты PCI-e х16 чередуются через один, что дает возможность установить три видеокарты с двухслотовой системой охлаждения.

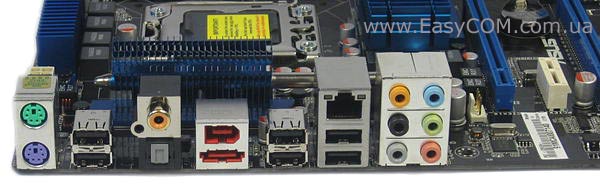

На задней панели размещены:

  • 1 x PS/2 порт для клавиатуры;
  • 1 х PS/2 порт для мышки;
  • 1 х оптический S/PDIF выход;
  • 1 х коаксиальный S/PDIF выход;
  • 1 x IEEE1394a порта;
  • 1 x LAN (RJ45) порт;
  • 1 x eSATA порт;
  • 6 x USB 2.0/1.1 портов;
  • 6 х аудиоразъемов.

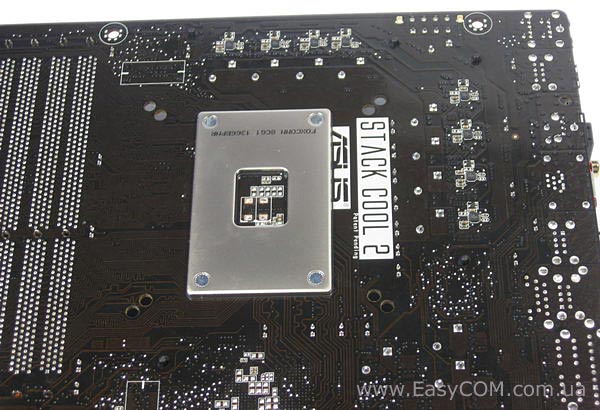

На обратной стороне платы находится опорная пластина процессорного разъема. Здесь же можно увидеть, что материнская плата изготовлена по технологии Stack Cool 2, которая призвана улучшить распределение тепла от наиболее горячих зон.
