Обзор и тестирование материнской платы ASUS PRIME X299-A: топ за разумные деньги

После анонса новой платформы Intel Socket LGA2066 компания ASUS решила не ограничивать выбор моделей для пользователей, и продолжает расширять свой ассортимент, пополняя его новыми платами в различных линейках.

ASUS PRIME X299-A

После флагманской новинки из серии ASUS TUF, на примере которой мы познакомились с ключевыми особенностями чипсета Intel X299, у нас на тесте оказалось более доступное устройство из серии ASUS PRIME, а именно ASUS PRIME X299-A. На текущий момент новинка является одной из наиболее доступных материнских плат от ASUS на новом чипсете. Ее можно приобрести в среднем за $344, что не является баснословной суммой для решения из данного сегмента. Давайте же взглянем, на каких характеристиках пришлось сэкономить в погоне за конечной стоимостью, и пришлось ли?

Спецификация

Модель

ASUS PRIME X299-A

Чипсет

Intel X299

Процессорный разъем

Socket LGA2066

Поддерживаемые процессоры

Intel Core X семейств Intel Skylake-X и Kaby Lake-X

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4000 МГц (6-ядерные Intel Core X и выше) или

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц (4-ядерные Intel Core X)

Слоты расширения

3 x PCI Express 3.0 x16

44 линий

28 линий

16 линий

х16

х16+х16

х16+х16+х8

х16

х16+х8

х16

х8+х8

2 x PCI Express 3.0 x4

1 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

8 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

1 х разъем подключения дополнительного вентилятора охлаждения накопителей M.2 (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

Внутренние порты I/O

2 x USB 3.1 Gen 1, каждый с поддержкой подключения двух USB 3.1 Gen 1

1 x USB 3.1 Gen 2

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 x Thunderbolt

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME X299-A ASUS PRIME X299-A

Материнская плата ASUS PRIME X299-A поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS PRIME X299-A

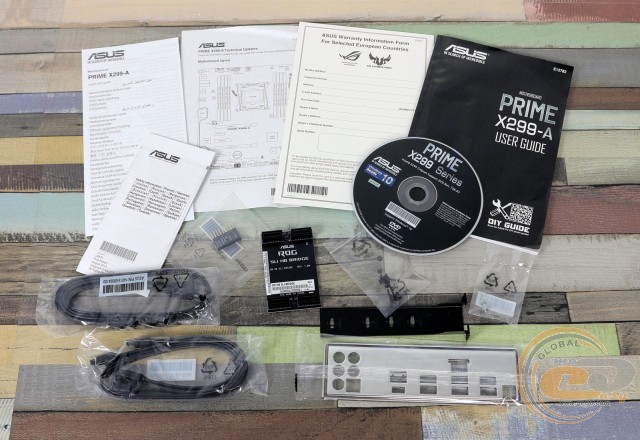

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • бумажную документацию;
  • четыре кабеля SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели;
  • кронштейн для вертикального монтажа M.2-накопителя.

Дизайн и особенности платы

ASUS PRIME X299-A

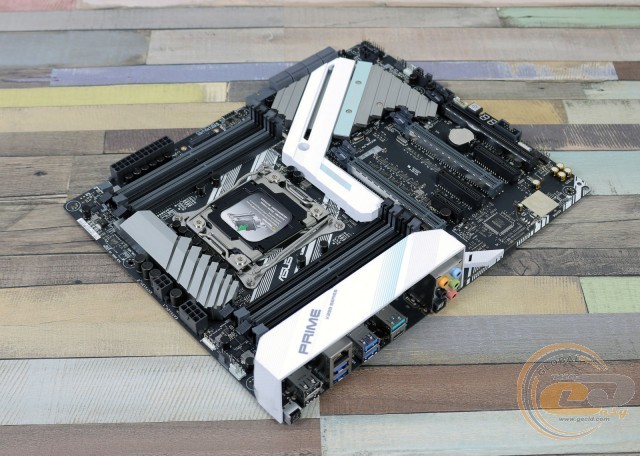

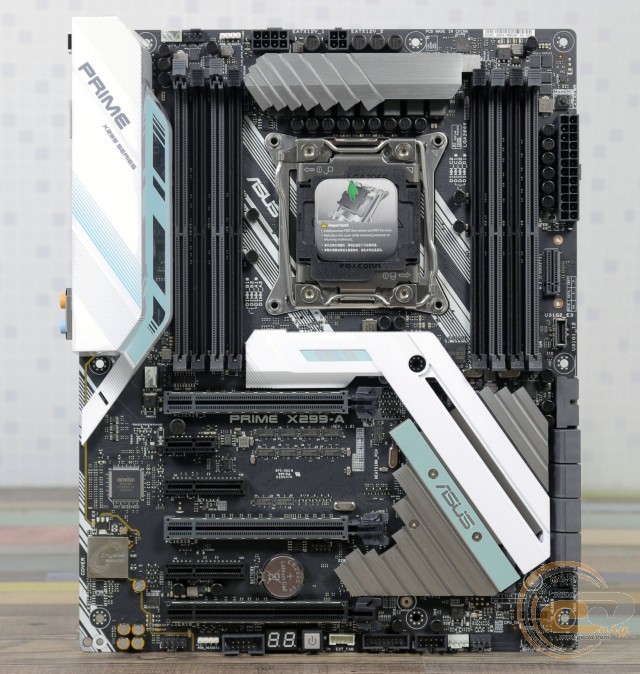

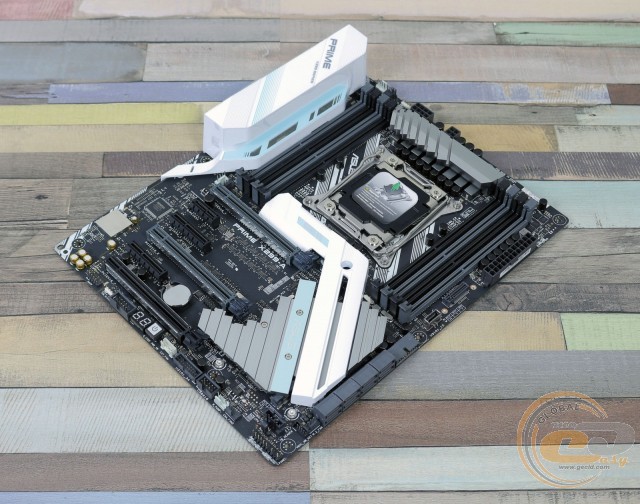

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм). Традиционно для моделей из линейки ASUS PRIME в оформлении преобладают светлые оттенки, которые отлично сочетаются с темной печатной платой. Отдельно выделим оригинальный дизайнерский элемент в виде защитного кожуха на левой стороне текстолита и пластиковой накладки на чипсетный радиатор.

ASUS PRIME X299-A

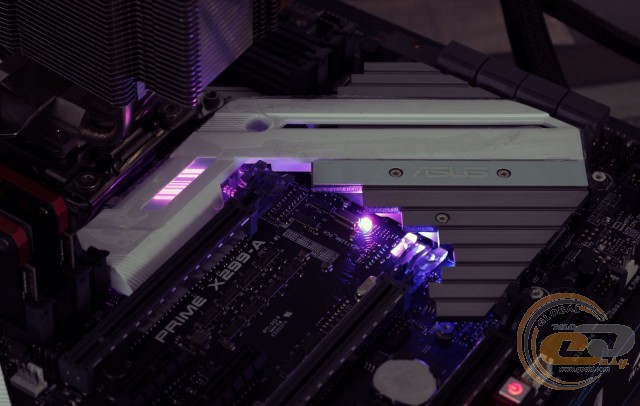

В данном случае эта накладка выполняет не только декоративную роль, но и содержит в верхней своей части светодиоды подсветки ASUS AURA Sync, которая поможет разнообразить облик вашей системы.

ASUS PRIME X299-A

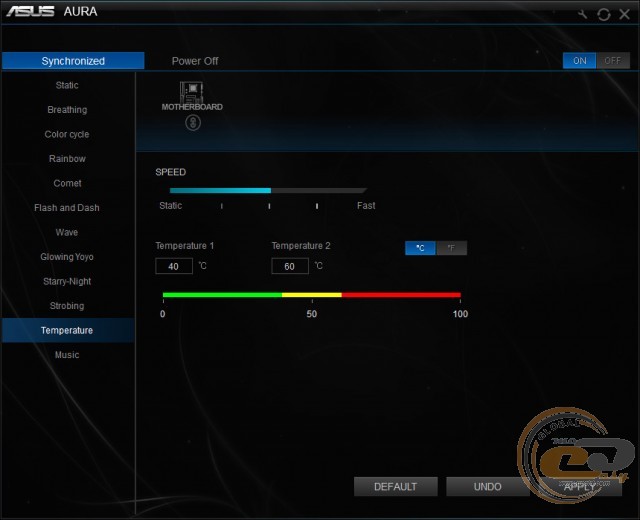

Иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С. Также любителям моддинга придутся по душе два разъема подключения светодиодных лент, свечение которых можно настроить в комплектной утилите.

ASUS PRIME X299-A

Говоря о компоновке и удобстве сборки системы, стоит отметить весьма плотное расположение портов и разъемов в нижней части материнской платы, однако это не является недостатком, а лишь указывает на ее высокие функциональные возможности.

ASUS PRIME X299-A

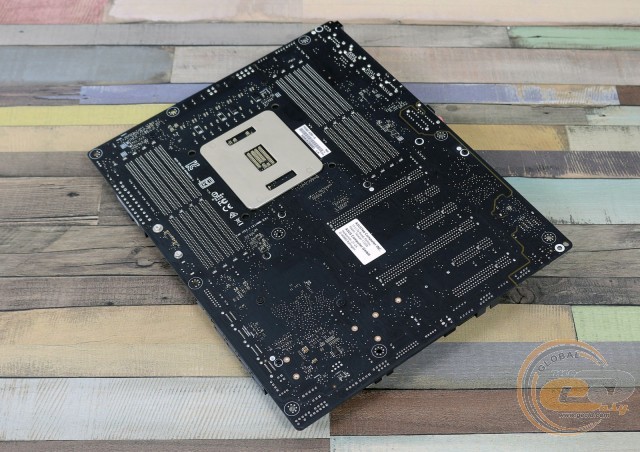

Обратная сторона печатной платы привлекает внимание только традиционной опорной пластиной процессорного разъема и крепежными винтами радиаторов системы охлаждения.

ASUS PRIME X299-A

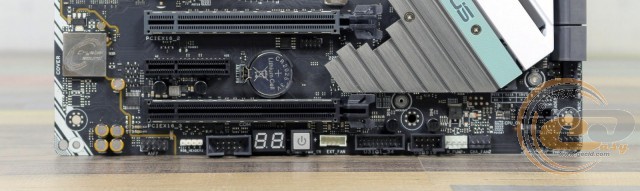

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, один из двух разъемов для светодиодной ленты, колодки COM и Thunderbolt, диагностический LED-индикатор, кнопка включения, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки активации портов USB: одну для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel X299 реализована поддержка двух внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего восемь: четыре внутренних и четыре внешних.

ASUS PRIME X299-A

ASUS PRIME X299-A

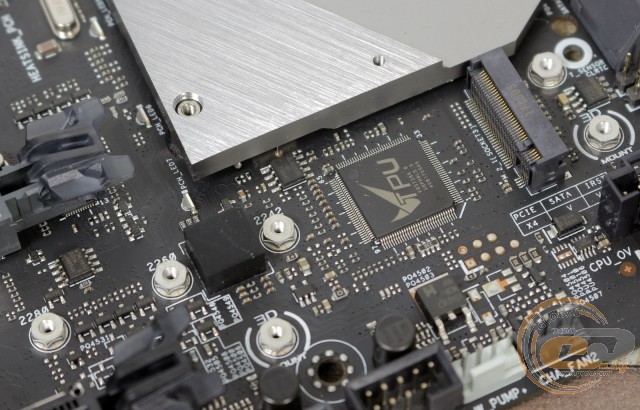

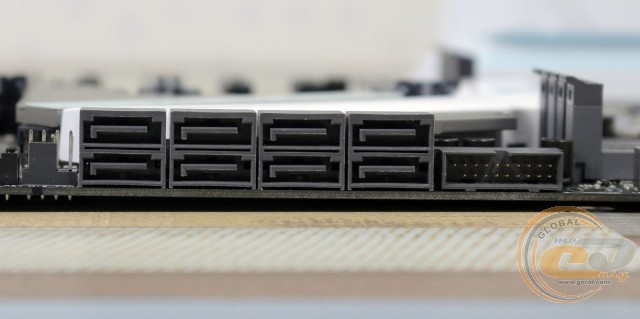

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и восемью портами SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, слот PCI Express 3.0 x4 («PCIEX4_2») делит пропускную способность с четырьмя портами SATA 6 Гбит/с («SATA6G_5/6/7/8»).

ASUS PRIME X299-A

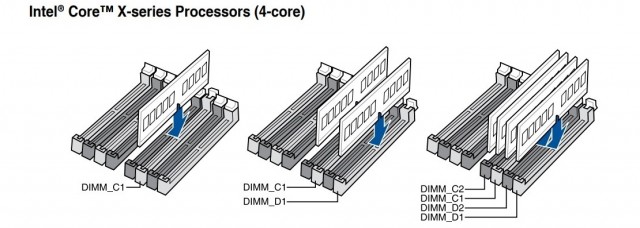

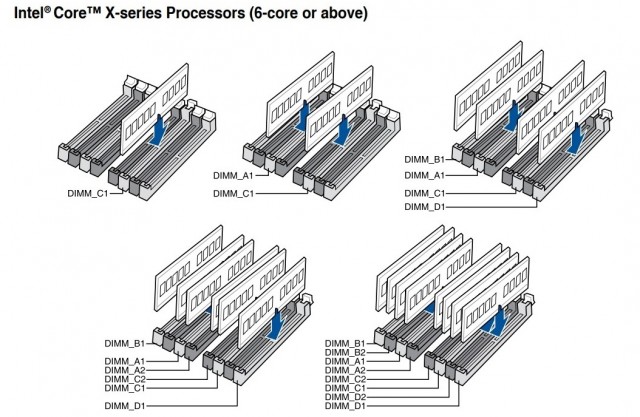

ASUS PRIME X299-A оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

ASUS PRIME X299-A

ASUS PRIME X299-A

Как видим, в случае установки одного из четырехъядерных процессоров серии Intel Core X, будут работать только правые четыре DIMM-слота. Соответственно, максимальный объем памяти достигает 64 ГБ. Если же используется модель с 6 ядрами или более, то максимальный объем повышается до 128 ГБ.

Дополнительно отметим расположенную на правой стороне печатной платы кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, второй интерфейс M.2 c вертикальной ориентацией, вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1 и колодку USB 3.1 Gen 2. Всего на плате силами пары контроллеров ASMedia ASM3142 реализована поддержка трех портов USB 3.1 Gen 2: одного внутреннего и двух внешних.

ASUS PRIME X299-A

ASUS PRIME X299-A

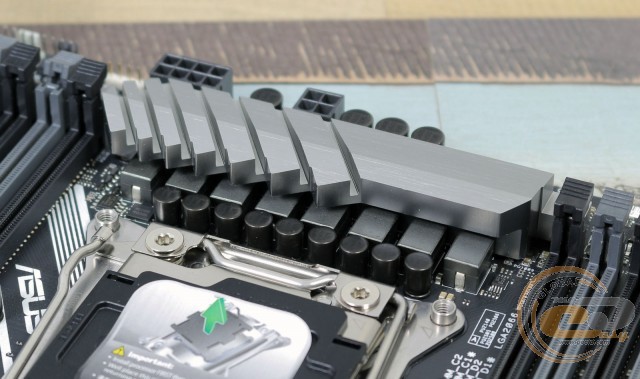

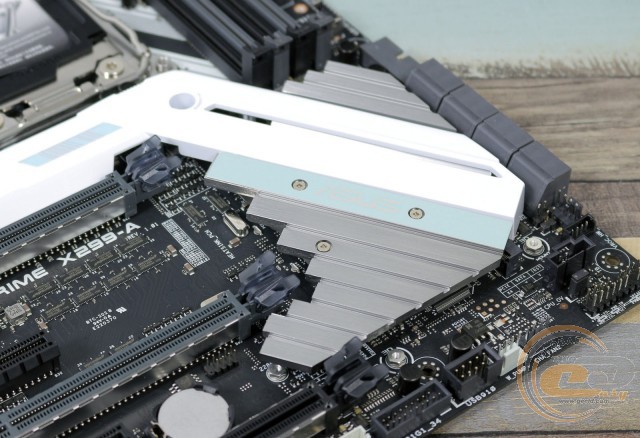

Система охлаждения рассматриваемой новинки состоит из двух основных алюминиевых радиаторов. Один установлен непосредственно на чипсете Intel X299, тогда как второй отвечает за охлаждение элементов подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,8°C (при разгоне 33,5°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 43,8°C (при разгоне 53,2°C);
  • дроссели подсистемы питания процессора – 48,1°C (при разгоне 59,6°C).

Полученные результаты можно смело охарактеризовать как очень хорошие, и у вас будет достаточный запас до критических значений при разгоне.

ASUS PRIME X299-A

ASUS PRIME X299-A

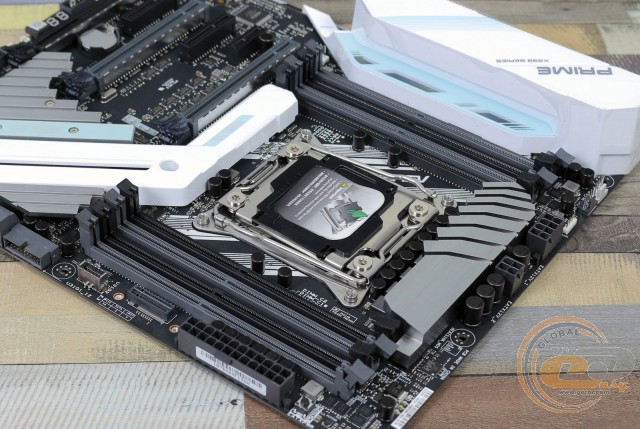

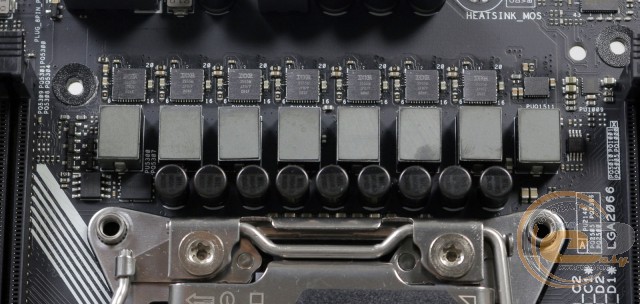

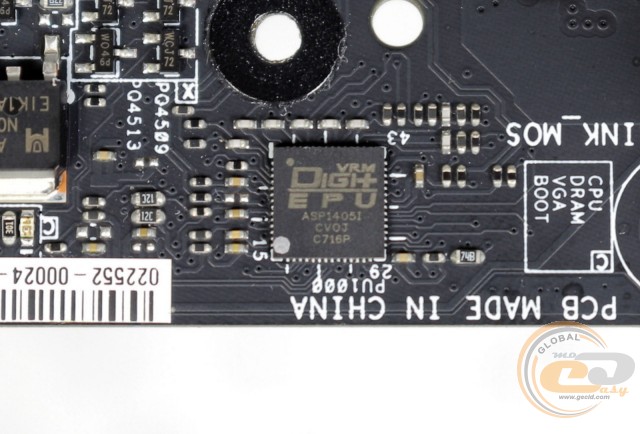

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы, микросхемы IR3555 и дроссели с ферритовым сердечником.

ASUS PRIME X299-A

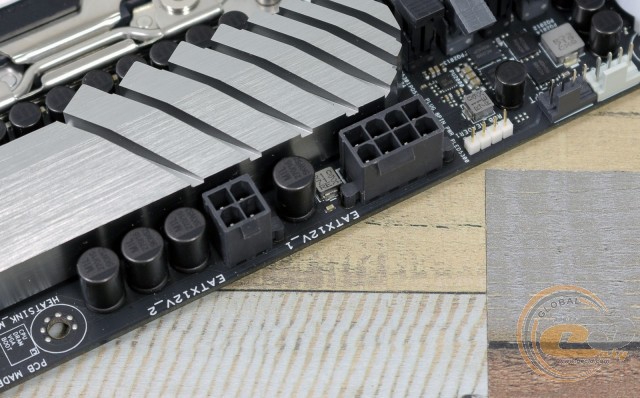

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактные), что позволит вам избежать каких-либо ограничений во время экстремального разгона.

ASUS PRIME X299-A

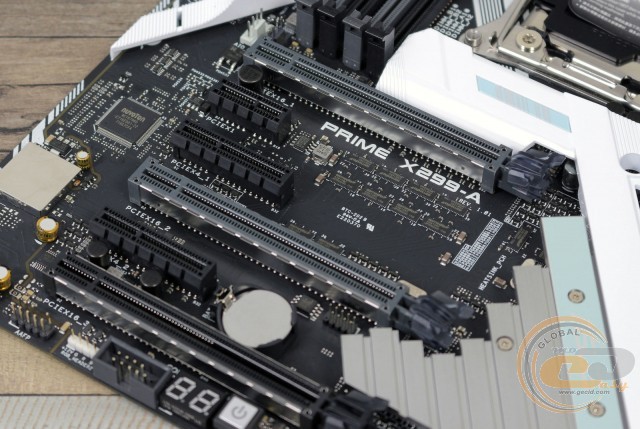

Для расширения функциональности тестируемой материнской платы есть шесть слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x4;
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x4;
  6. PCI Express 3.0 x16.

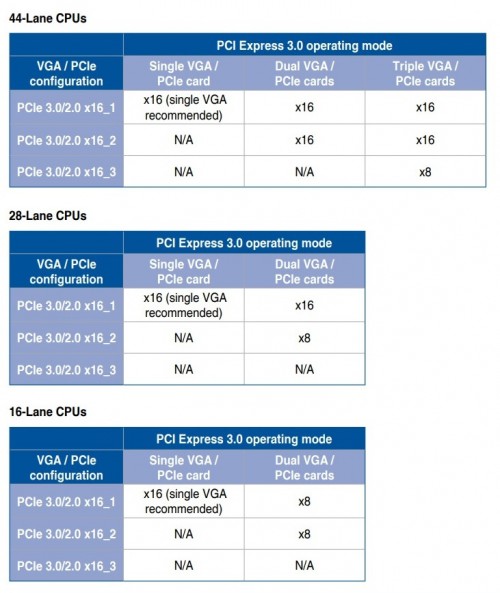

Для установки графических ускорителей в распоряжении пользователя имеется 3 слота PCI Express 3.0 x16, которые подключены к процессору и делят между собой (в зависимости от установленной модели CPU) 44, 28 либо 16 линий стандарта PCI Express 3.0. Линии могут распределяться по одной из следующих схем.

ASUS PRIME X299-A

В свою очередь слоты PCI Express 3.0 x4 и PIC Express 3.0 x1 могут быть использованы для других плат расширения. Отметим, что согласно современным традициям для высокоуровневых решений, разъемы PCI Express 3.0 x16 могут похвастать усиленной конструкцией с металлическими пластинами, что позволит не беспокоиться об их повреждении при установке габаритных видеокарт.

В связи с недостатком свободных чипсетных линий, а также наличием достаточно большого количества контроллеров на материнской плате, присутствует ряд ограничений по одновременному использованию портов и разъемов:

  • слот PCI Express 3.0 x16 («PCIEX16_3») делит пропускную способность с PCI Express 3.0 x4 («PCIEX4_1») при установке процессора с 28 либо 16 линиями;
  • слот PCI Express 3.0 x1 («PCIEX1_1») делит пропускную способность с фронтальным USB 3.1 Gen 2.
