Обзор и тестирование материнской платы ASUS PRIME X299-A: топ за разумные деньги

После анонса новой платформы Intel Socket LGA2066 компания ASUS решила не ограничивать выбор моделей для пользователей, и продолжает расширять свой ассортимент, пополняя его новыми платами в различных линейках.

После флагманской новинки из серии ASUS TUF, на примере которой мы познакомились с ключевыми особенностями чипсета Intel X299, у нас на тесте оказалось более доступное устройство из серии ASUS PRIME, а именно ASUS PRIME X299-A. На текущий момент новинка является одной из наиболее доступных материнских плат от ASUS на новом чипсете. Ее можно приобрести в среднем за $344, что не является баснословной суммой для решения из данного сегмента. Давайте же взглянем, на каких характеристиках пришлось сэкономить в погоне за конечной стоимостью, и пришлось ли?

Спецификация

Модель	ASUS PRIME X299-A
Чипсет	Intel X299
Процессорный разъем	Socket LGA2066
Поддерживаемые процессоры	Intel Core X семейств Intel Skylake-X и Kaby Lake-X
Поддержка памяти	8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4000 МГц (6-ядерные Intel Core X и выше) или 4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц (4-ядерные Intel Core X)
Слоты расширения	3 x PCI Express 3.0 x16	44 линий	28 линий	16 линий
		х16 х16+х16 х16+х16+х8	х16 х16+х8	х16 х8+х8
	2 x PCI Express 3.0 x4 1 x PCI Express 3.0 x1
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 SATA и PCIe 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4) 8 x SATA 6 Гбит/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10
LAN	1 x Intel WGI219V (10/100/1000 Мбит/с)
Звуковая подсистема	8-канальный кодек Realtek ALC S1220A
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V 1 x 4-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентиляторов CPU (4-контактные) 2 х разъема подключения водоблоков СВО (4-контактные) 1 х разъем подключения дополнительного вентилятора охлаждения накопителей M.2 (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания
Внешние порты I/O	1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 1 1 х USB 3.1 Gen 2 Type-C 1 х USB 3.1 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудиопортов 1 х кнопка «USB BIOS Flashback»
Внутренние порты I/O	2 x USB 3.1 Gen 1, каждый с поддержкой подключения двух USB 3.1 Gen 1 1 x USB 3.1 Gen 2 1 x USB 2.0 с поддержкой подключения двух USB 2.0 1 x Thunderbolt 1 x COM
BIOS	128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
Форм-фактор	ATX 305 x 244 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS PRIME X299-A поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

В коробке мы обнаружили следующий набор аксессуаров:

• диск с драйверами и утилитами;
• бумажную документацию;
• четыре кабеля SATA;
• набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
• мостик 2-Way NVIDIA SLI;
• заглушку интерфейсной панели;
• кронштейн для вертикального монтажа M.2-накопителя.

Дизайн и особенности платы

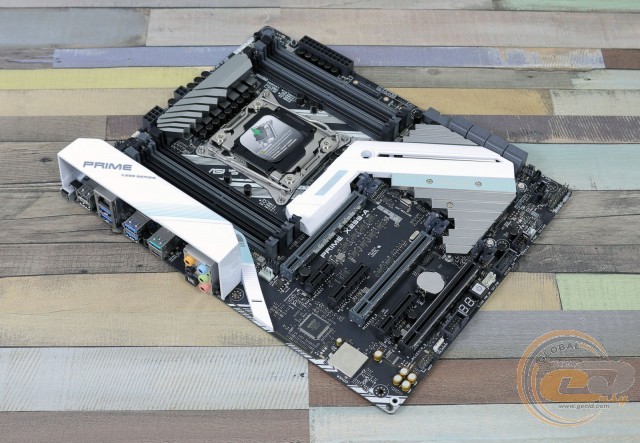

Новинка выполнена на печатной плате черного цвета формата ATX (305 х 244 мм). Традиционно для моделей из линейки ASUS PRIME в оформлении преобладают светлые оттенки, которые отлично сочетаются с темной печатной платой. Отдельно выделим оригинальный дизайнерский элемент в виде защитного кожуха на левой стороне текстолита и пластиковой накладки на чипсетный радиатор.

В данном случае эта накладка выполняет не только декоративную роль, но и содержит в верхней своей части светодиоды подсветки ASUS AURA Sync, которая поможет разнообразить облик вашей системы.

Иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С. Также любителям моддинга придутся по душе два разъема подключения светодиодных лент, свечение которых можно настроить в комплектной утилите.

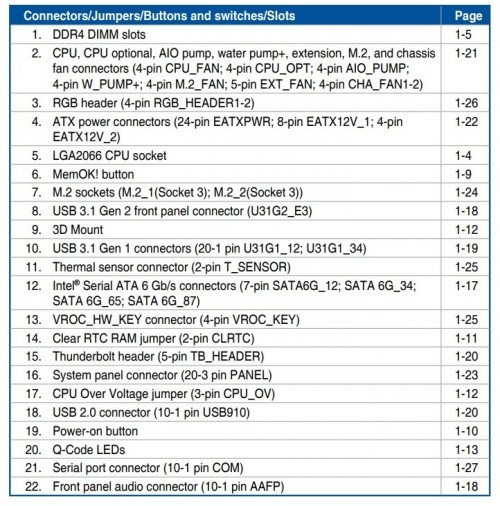

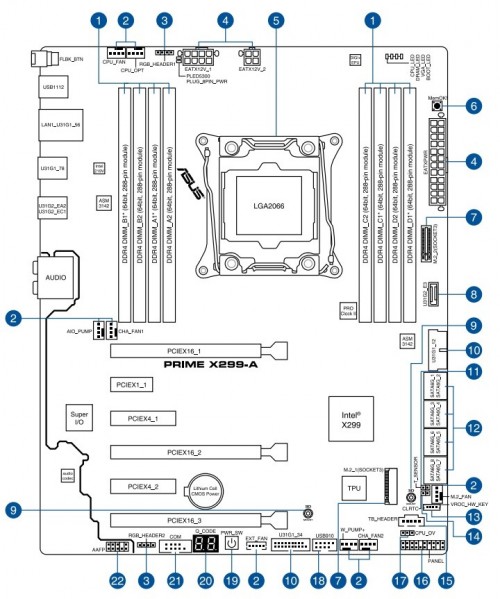

Говоря о компоновке и удобстве сборки системы, стоит отметить весьма плотное расположение портов и разъемов в нижней части материнской платы, однако это не является недостатком, а лишь указывает на ее высокие функциональные возможности.

Обратная сторона печатной платы привлекает внимание только традиционной опорной пластиной процессорного разъема и крепежными винтами радиаторов системы охлаждения.

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, один из двух разъемов для светодиодной ленты, колодки COM и Thunderbolt, диагностический LED-индикатор, кнопка включения, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки активации портов USB: одну для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel X299 реализована поддержка двух внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего восемь: четыре внутренних и четыре внешних.

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и восемью портами SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, слот PCI Express 3.0 x4 («PCIEX4_2») делит пропускную способность с четырьмя портами SATA 6 Гбит/с («SATA6G_5/6/7/8»).

ASUS PRIME X299-A оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Для реализации одного из многоканальных режимов модули необходимо устанавливать по одной из следующих схем.

Как видим, в случае установки одного из четырехъядерных процессоров серии Intel Core X, будут работать только правые четыре DIMM-слота. Соответственно, максимальный объем памяти достигает 64 ГБ. Если же используется модель с 6 ядрами или более, то максимальный объем повышается до 128 ГБ.

Дополнительно отметим расположенную на правой стороне печатной платы кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, второй интерфейс M.2 c вертикальной ориентацией, вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1 и колодку USB 3.1 Gen 2. Всего на плате силами пары контроллеров ASMedia ASM3142 реализована поддержка трех портов USB 3.1 Gen 2: одного внутреннего и двух внешних.

Система охлаждения рассматриваемой новинки состоит из двух основных алюминиевых радиаторов. Один установлен непосредственно на чипсете Intel X299, тогда как второй отвечает за охлаждение элементов подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 32,8°C (при разгоне 33,5°C);
• радиатор охлаждения элементов подсистемы питания процессора – 43,8°C (при разгоне 53,2°C);
• дроссели подсистемы питания процессора – 48,1°C (при разгоне 59,6°C).

Полученные результаты можно смело охарактеризовать как очень хорошие, и у вас будет достаточный запас до критических значений при разгоне.

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы, микросхемы IR3555 и дроссели с ферритовым сердечником.

Для подачи напряжения питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактные), что позволит вам избежать каких-либо ограничений во время экстремального разгона.

Для расширения функциональности тестируемой материнской платы есть шесть слотов:

1. PCI Express 3.0 x16;
2. PCI Express 3.0 x1;
3. PCI Express 3.0 x4;
4. PCI Express 3.0 x16;
5. PCI Express 3.0 x4;
6. PCI Express 3.0 x16.

Для установки графических ускорителей в распоряжении пользователя имеется 3 слота PCI Express 3.0 x16, которые подключены к процессору и делят между собой (в зависимости от установленной модели CPU) 44, 28 либо 16 линий стандарта PCI Express 3.0. Линии могут распределяться по одной из следующих схем.

В свою очередь слоты PCI Express 3.0 x4 и PIC Express 3.0 x1 могут быть использованы для других плат расширения. Отметим, что согласно современным традициям для высокоуровневых решений, разъемы PCI Express 3.0 x16 могут похвастать усиленной конструкцией с металлическими пластинами, что позволит не беспокоиться об их повреждении при установке габаритных видеокарт.

В связи с недостатком свободных чипсетных линий, а также наличием достаточно большого количества контроллеров на материнской плате, присутствует ряд ограничений по одновременному использованию портов и разъемов:

• слот PCI Express 3.0 x16 («PCIEX16_3») делит пропускную способность с PCI Express 3.0 x4 («PCIEX4_1») при установке процессора с 28 либо 16 линиями;
• слот PCI Express 3.0 x1 («PCIEX1_1») делит пропускную способность с фронтальным USB 3.1 Gen 2.

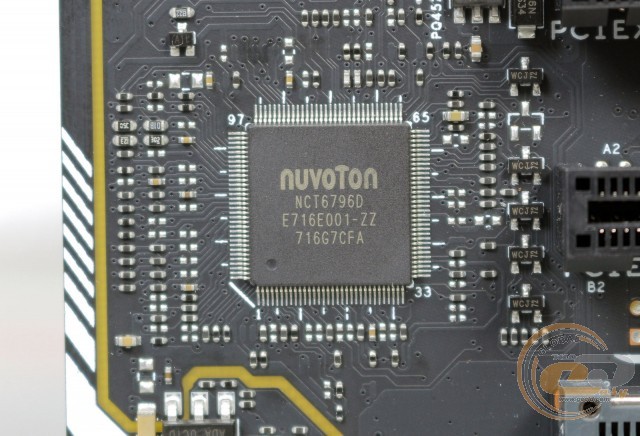

Возможности Multi I/O возложены на микросхему NUVOTON NCT6796D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.

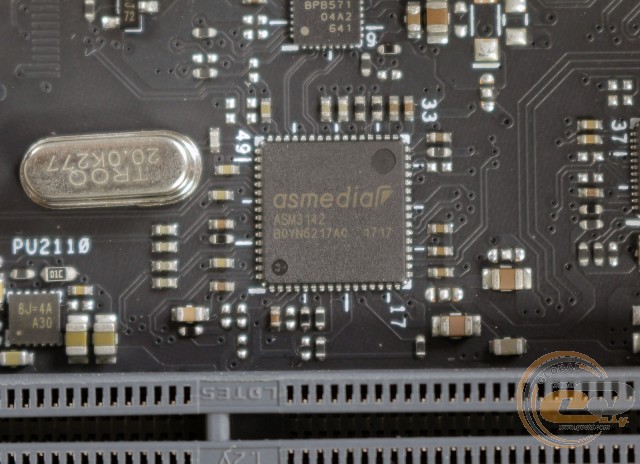

Корректная работа портов USB 3.1 Gen 2 обеспечена силами пары микросхем ASMedia ASM3142.

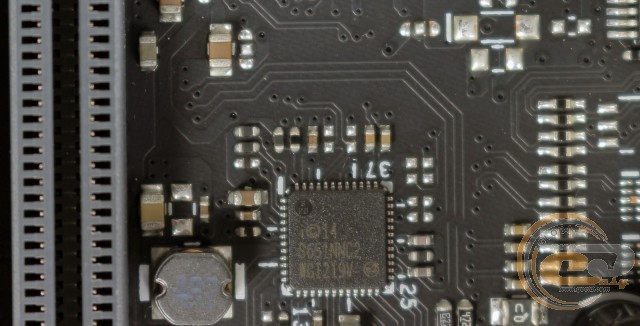

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. А для приоритизации трафика можно использовать комплектную фирменную утилиту Turbo LAN.

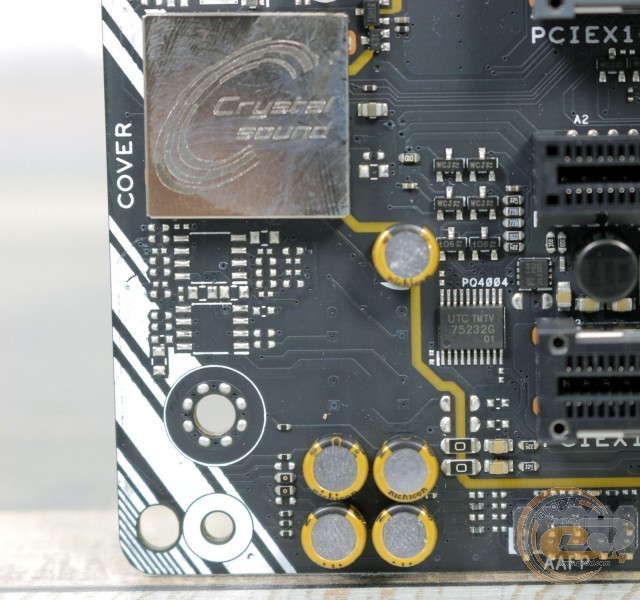

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC S1220A. В обвязке используются японские аудиоконденсаторы для улучшения качества воспроизводимого звука. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски. К тому же правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

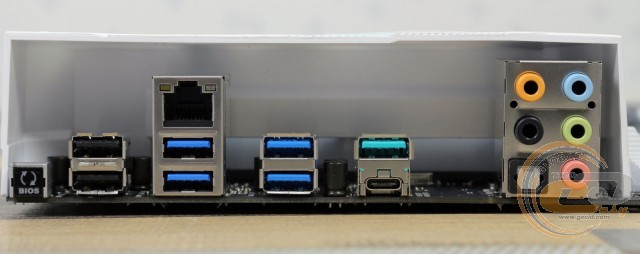

Интерфейсная панель модели ASUS PRIME X299-A включает в себя следующие порты:

• 1 x LAN (RJ45);
• 1 x USB 3.1 Gen 2 Type-A;
• 1 x USB 3.1 Gen 2 Type-C;
• 4 x USB 3.1 Gen 1;
• 2 x USB 2.0;
• 1 х оптический S/PDIF out;
• 1 х кнопка «USB BIOS Flashback»;
• 5 x аудиопортов.

Подобную компоновку интерфейсной панели можно смело назвать отличной, поскольку она предоставляет в распоряжение пользователя большое количество портов USB (включая два высокоскоростных USB 3.1 Gen 2), оптический аудиовыход, а также обеспечивает удобное подключение многоканальной акустики. Отдельно отметим удобное обновление прошивки BIOS с флэш-накопителя при помощи соответствующей кнопки.

У ASUS PRIME X299-A имеются хорошие возможности для организации охлаждения внутри системного корпуса. В наличии семь разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, еще два предназначены для системных вертушек, пара для подключения водоблока СВО и еще один используется для вспомогательного вентилятора охлаждения накопителей M.2.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

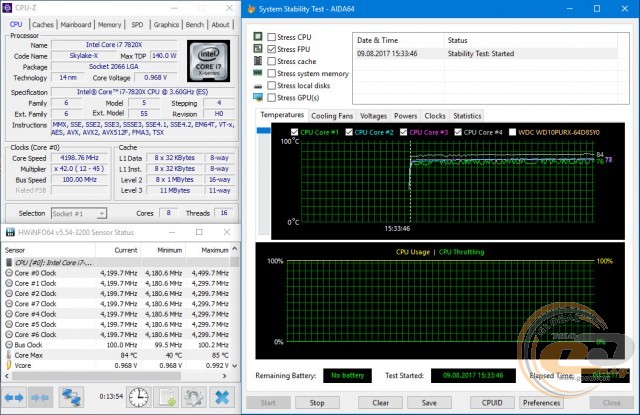

Воспользовавшись функцией автоматического разгона в BIOS в режиме «TPU I», мы получили частоту процессора Intel Core i7-7820X на уровне 4200 МГц.

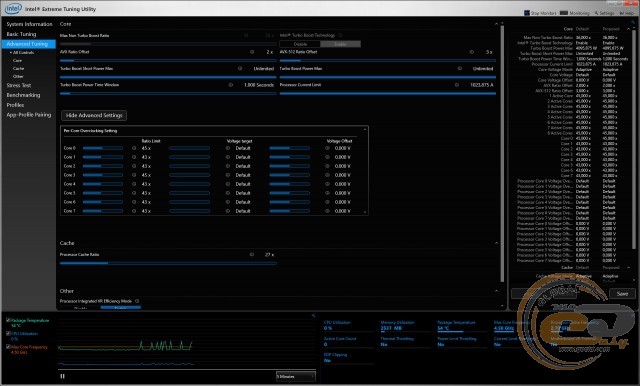

Ручной разгон через Intel Extreme Tuning Utility не позволил получить более высокие результаты, чем при автоматическом режиме. Как видим, в режиме «TPU I» задано автоматическое уменьшение скорости на 200 МГц при выполнении AVX-инструкций и на 300 МГц для AVX-512.

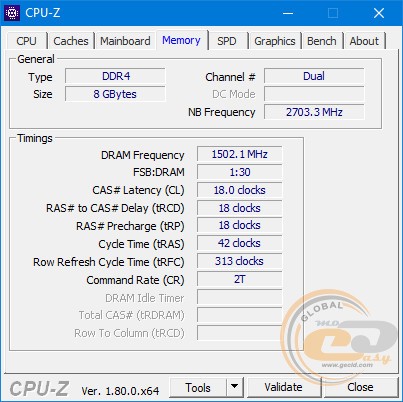

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 стабильно работали на частоте DDR4-3000 МГц.

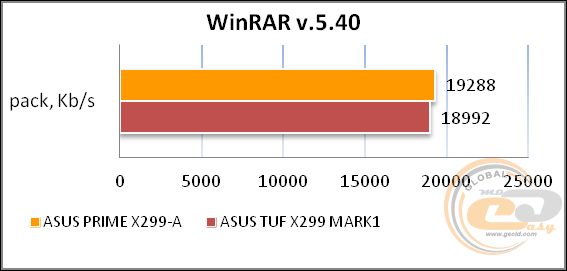

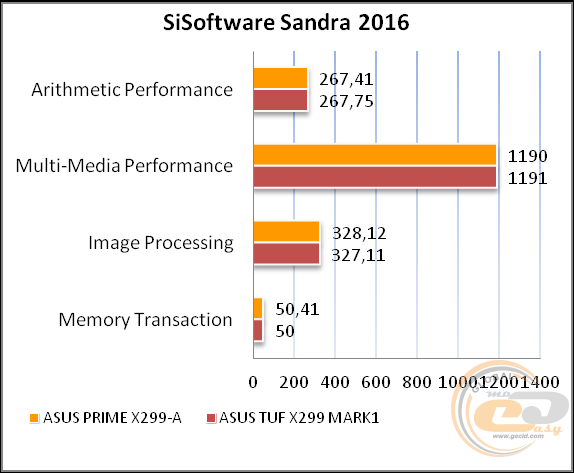

Тестирование

Для проверки возможностей материнской платы ASUS PRIME X299-A использовалось следующее оборудование:

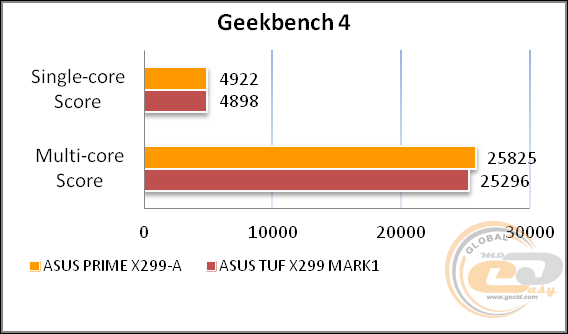

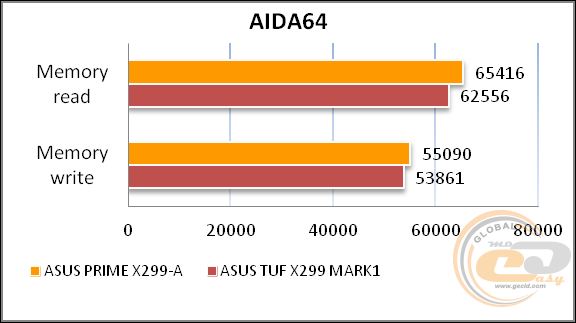

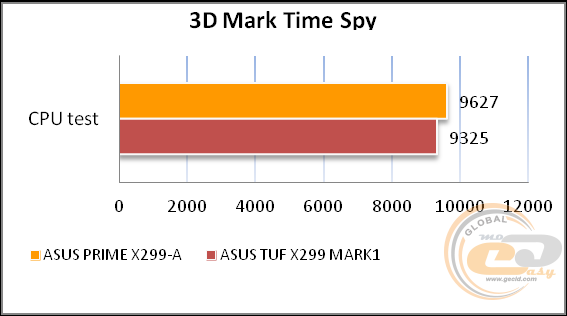

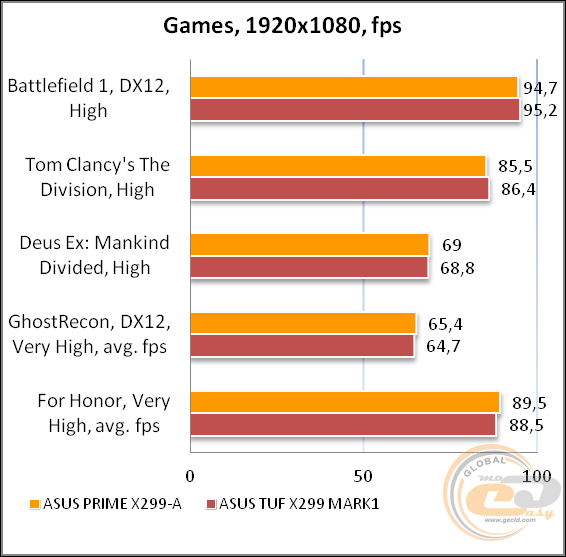

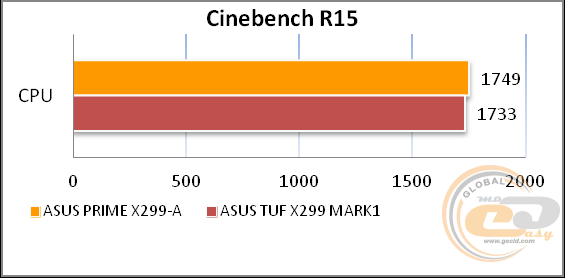

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленная звуковая подсистема с дизайном Crystal Sound 3 на основе флагманского звукового кодека демонстрирует очень хорошее качество звука, которого будет более чем достаточно для повседневного использования.

Выводы

Материнская плата ASUS PRIME X299-A является весьма любопытной моделью, поскольку при своей относительно доступной стоимости для данного сегмента предлагает полный набор всех современных функций и технологий, которых вам будет более чем достаточно как при повседневной эксплуатации, так и при решении ресурсоемких задач, на которые и рассчитана данная платформа. Конечно, в сравнении с рассмотренной нами ранее ASUS TUF X299 MARK 1 вы не получите расширенной пятилетней гарантии и активной системы охлаждения чипсета, однако в данном случае это личный выбор каждого.

Что же касается особенностей, то к таковым можно отнести только ограничения по одновременному использованию ряда интерфейсов.

В итоге в среднем за $344 вы получите топовую материнскую плату с поддержкой USB 3.1 Gen 2, флагманской звуковой подсистемой, качественным сетевым контроллером от Intel, приятным дизайном в светлых тонах, LED-подсветкой, усиленными слотами для видеокарт и целым рядом других достоинств. Согласитесь, звучит как весьма выгодная покупка, не правда ли?

Достоинства:

• надежная цифровая подсистема питания;
• улучшенная элементная база для более надежной и стабильной работы материнской платы;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.1 Gen 2;
• богатые возможности по организации дисковой подсистемы;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• хороший комплект поставки;
• качественная звуковая подсистема;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию ряда интерфейсов.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
