Обзор материнской платы ASUS PRIME X399-A: $350 за младшую модель
24-05-2019

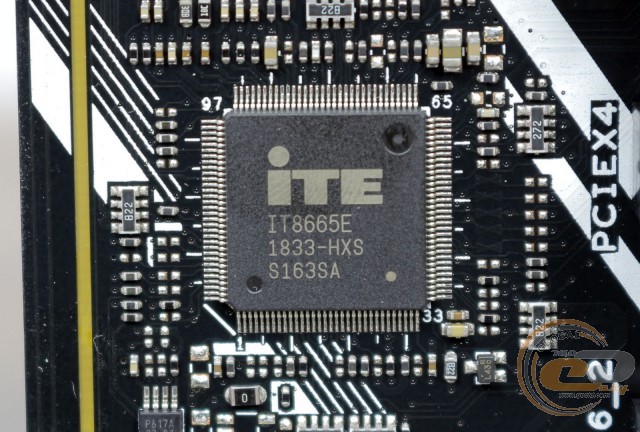

Возможности Multi I/O возложены на микросхему ITE IT8665E, которая управляет работой системных вентиляторов и обеспечивает мониторинг.

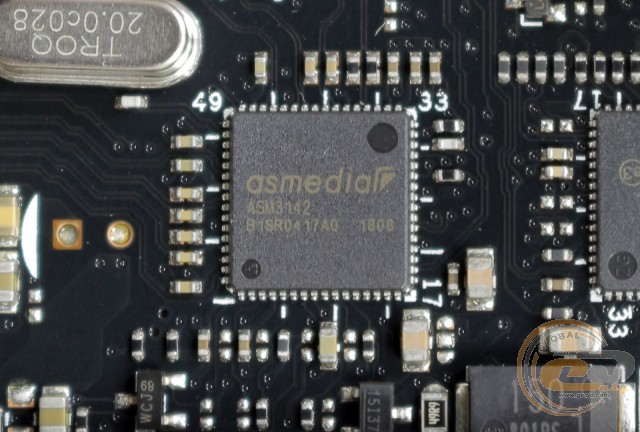

Работа двух портов USB 3.1 Gen 2 на интерфейсной панели реализована при помощи контроллера ASMedia ASM3142.

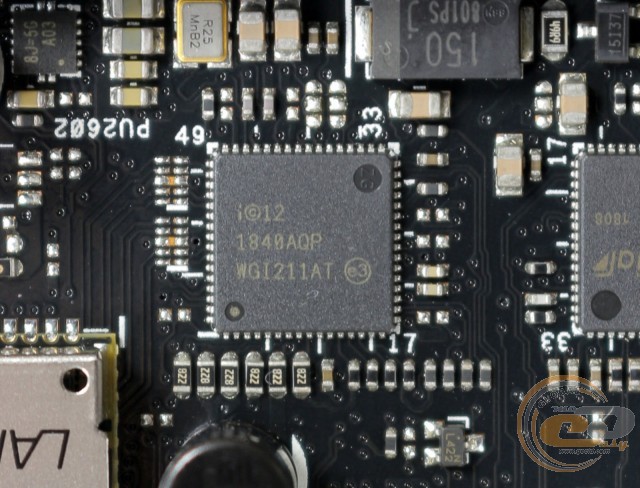

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. С приоритизацией трафика поможет утилита ASUS Turbo LAN с технологией cFosSpeed.

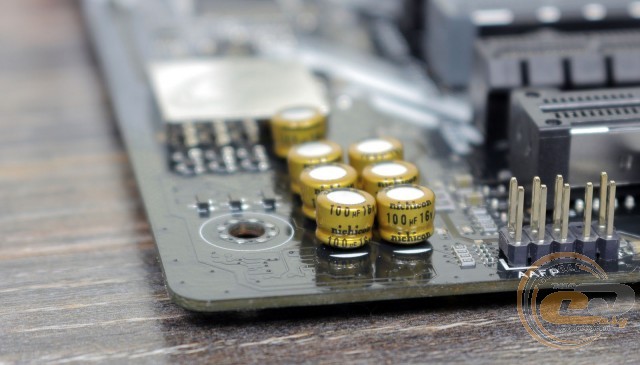

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC S1220A. В его обвязке используются японские аудиоконденсаторы Nichicon для улучшения качества воспроизводимого звука. Сама же область текстолита со звуковым трактом экранирована с помощью защитной полоски. К тому же правый и левый аудиоканалы расположены на отдельных слоях печатной платы.

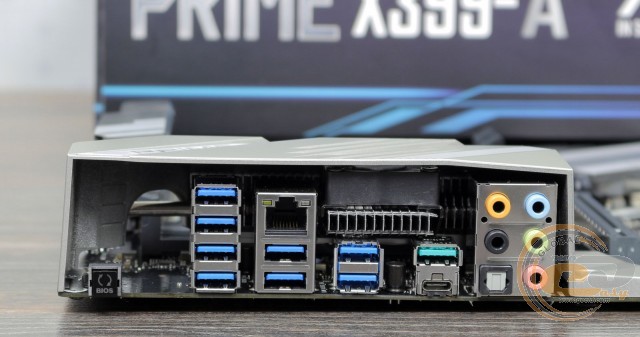

На интерфейсную панель тестируемой модели выведены следующие элементы:
- 1 x RJ45;
- 8 x USB 3.1 Gen 1;
- 1 х USB 3.1 Gen 2 Type-C;
- 1 х USB 3.1 Gen 2 Type-A;
- 5 x аудиопортов;
- 1 х оптический S/PDIF Out;
- 1 x кнопка «USB BIOS Flashback».
Главным достоинством этой конфигурации является поддержка большого количества портов USB (включая пару USB 3.1 Gen 2), удобное подключение многоканальной акустики и кнопка для простого обновления прошивки BIOS.
Возможности организации охлаждения внутри системного корпуса у ASUS PRIME X399-A очень хорошие. В наличии восемь 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, два предназначены для подключения водоблоков СВО, один используется для вентилятора M.2-накопителя и еще три – для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

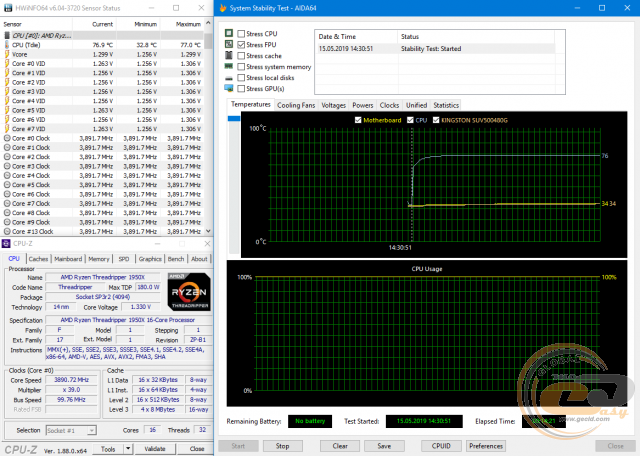

В ручном режиме удалось повысить частоту процессора AMD Ryzen Threadripper 1950X до 3891 МГц при напряжении 1,330 В. Во время прохождения стресс-теста температура поднялась максимум до 77°C. Проблем со стабильностью работы и троттлингом не было, хотя критическая температура для данного ЦП составляет 68°С. Наверняка мониторинг просто неправильно демонстрирует показатели.

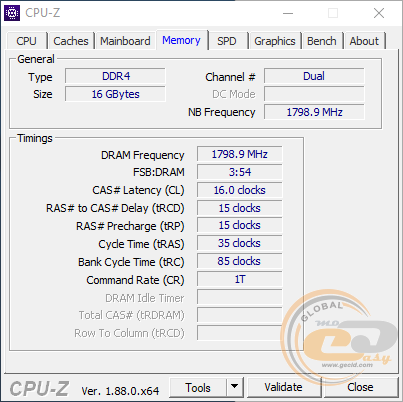

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3600 МГц.

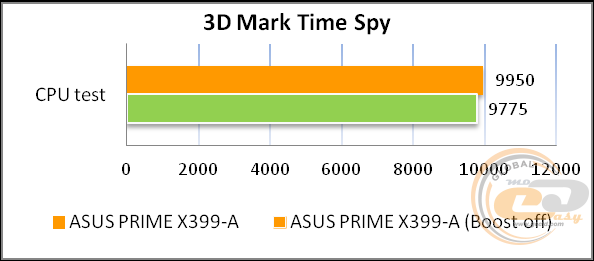

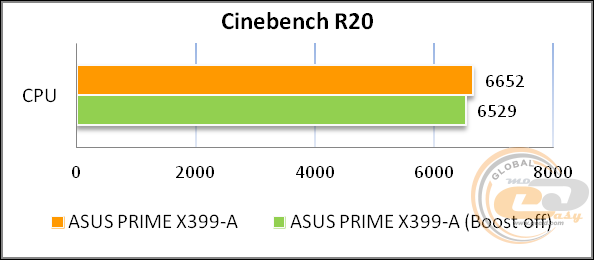

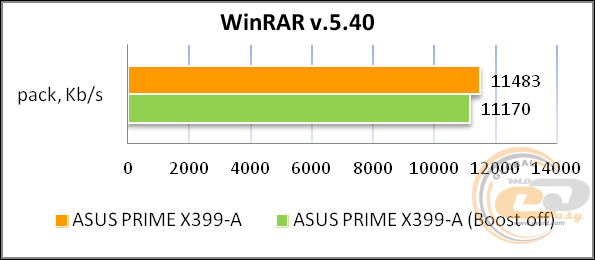

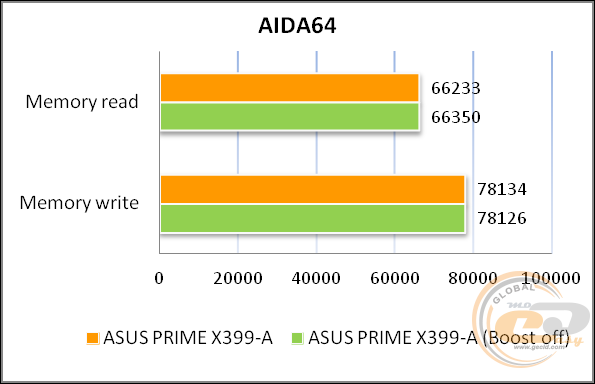

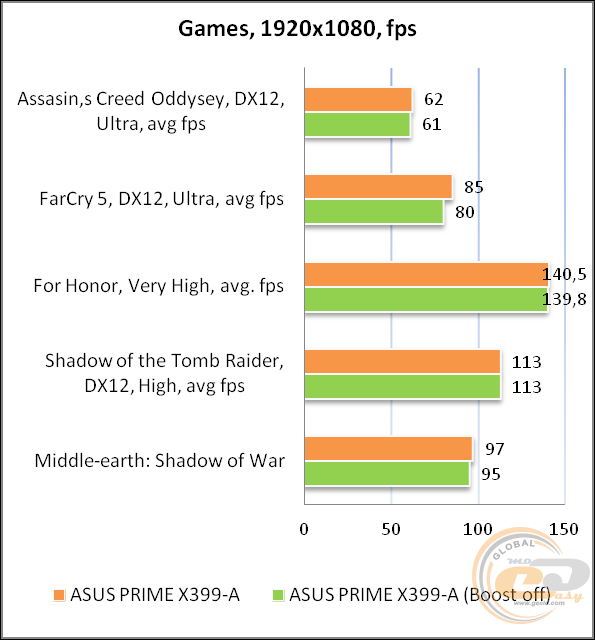

Тестирование
Для проверки возможностей материнской платы ASUS PRIME X399-A использовалось следующее оборудование:
Процессор |
AMD Ryzen Threadripper 1950X (Socket TR4, 3,4 ГГц, L3 32 МБ) |
Охлаждение |
Noctua NH-U14S TR4-SP3 |
Оперативная память |
4 x 8 ГБ DDR4-2666 HyperX HX426C15FBK2/16 |
Видеокарта |
Inno3D iChill GeForce GTX 1080 X3 8GB GDDR5 |
Накопитель |
Kingston SUV500/480Gb |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Монитор |
Philips Brilliance 240P4QPYNS |

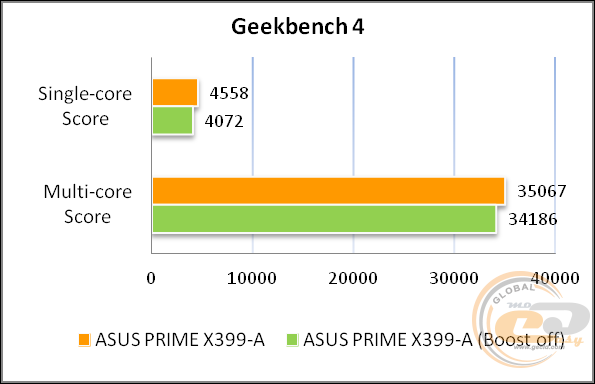

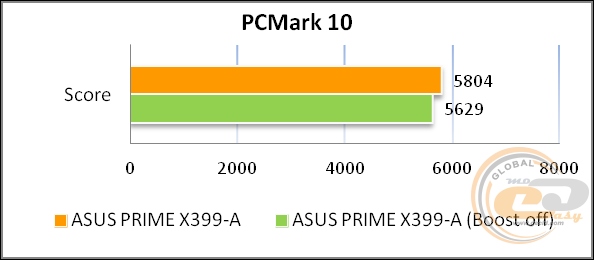

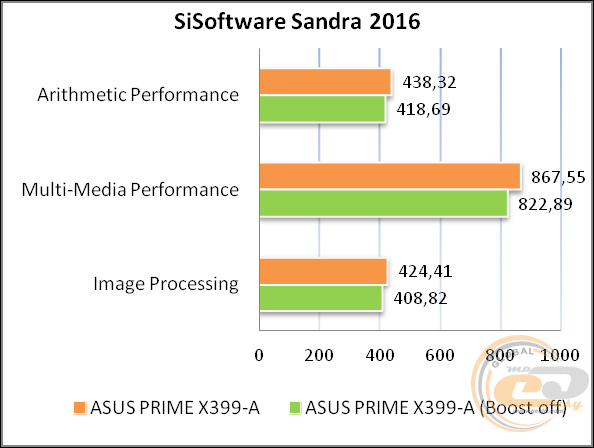

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220A
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-91.5 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.4 |
Очень хорошо |
Гармонические искажения, % |
0.00278 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-83.3 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00850 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-87.0 |
Отлично |
Интермодуляции на 10 кГц, % |
0.012 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-94.0 |
Очень хорошо |
Динамический диапазон, дБ (А) |
93.8 |
Очень хорошо |
Гармонические искажения, % |
0.00292 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-84.5 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.00699 |
Отлично |
Взаимопроникновение каналов, дБ |
-87.5 |
Отлично |
Интермодуляции на 10 кГц, % |
0.00852 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из потенциальных покупателей задумается о приобретении дискретной звуковой платы.
Итоги

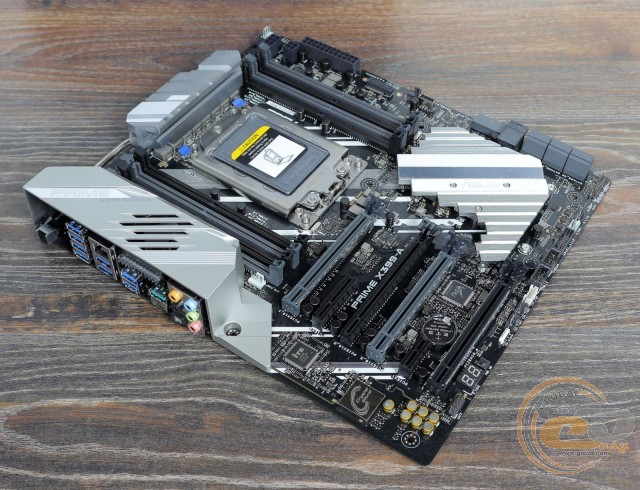

Материнская плата ASUS PRIME X399-A является весьма любопытной моделью. При сравнительно доступной стоимости для платформы Socket TR4, она предлагает полный набор необходимых функций и технологий для повседневной эксплуатации и решения ресурсоемких задач. Вы можете организовать емкую подсистему оперативной памяти (128 ГБ), быструю дисковую подсистему, установить несколько видеокарт, выставить приоритеты на доступ к сетевым ресурсам, наслаждаться достойным качеством звука и реализовать разгон процессора и ОЗУ.
Поскольку это не флагманское решение, то вы не получите, к примеру, поддержку беспроводных интерфейсов из коробки. Но это совсем не критично. Поэтому если вы интересуетесь платформой Socket TR4, но не готовы тратиться на топовые платы, то ASUS PRIME X399-A выглядит достойной альтернативой.
Достоинства:
- надежная 8-фазная цифровая подсистема питания с микросхемами IR 3555M;
- наличие подсветки ASUS AURA Sync;
- приятный дизайн;
- поддержка портов USB 3.1 Gen 2;
- активное охлаждение подсистемы питания процессора;
- богатые возможности по организации дисковой подсистемы;
- хорошая звуковая подсистема;
- гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
- хороший разгонный потенциал;
- удачная компоновка интерфейсной панели;
- хороший комплект поставки;
- наличие кнопки «USB BIOS Flashback» для удобной перепрошивки BIOS;
- поддержка ряда полезных фирменных технологий.
Автор: Константин Шорохов
Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
