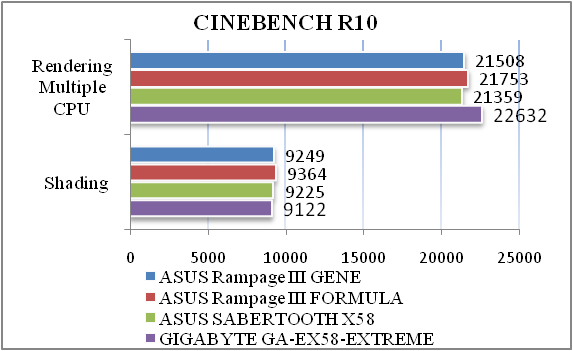

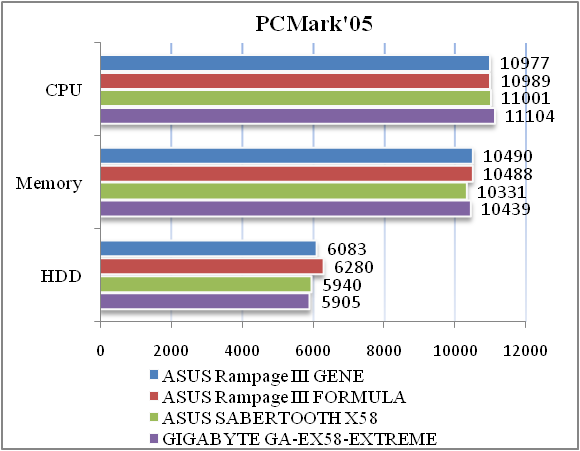

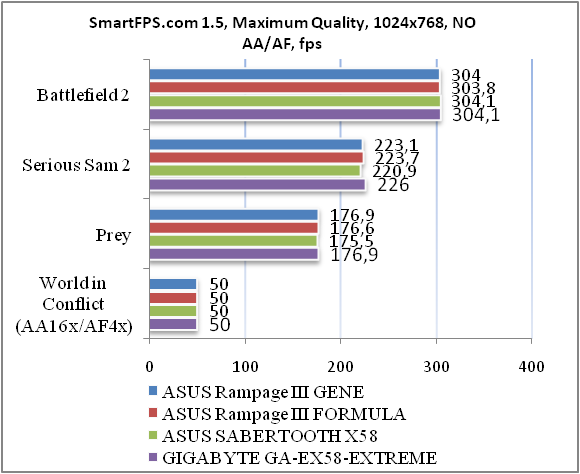

Обзор материнской платы ASUS Rampage III GENE

Сегодня мы рассмотрим еще одну материнскую плату от ASUS, принадлежащую к серии ROG на флагманском наборе микросхем Intel X58 Express. Как правило, все продукты ASUS данной серии – это бескомпромиссные решения, имеющие максимальные возможности и предназначенные для людей, которых не сильно заботит финансовая сторона вопроса. Уже побывавшие в нашей тестовой лаборатории материнские платы ASUS Rampage III Extreme и ASUS Rampage III Formula -продукты именно этой категории. В рассматриваемой сегодня материнской плате ASUS Rampage III GENE реализован несколько иной подход. Она также относится к серии ROG и позиционируется как решение для оверклокеров и энтузиастов компьютерных игр, но уже по более привлекательной цене. Добиться снижения цены позволила главным образом реализация платы в компактном формате MicroATX и некоторые минорные упрощения в дизайне PCB. Здесь перейдем непосредственно к обзору ASUS Rampage III GENE и узнаем, насколько она сможет подойти серьезным оверклокерам и энтузиастам компьютерных игр.

ASUS Rampage III GENE

Спецификации материнской платы ASUS Rampage III GENE:

Производитель

ASUS

Модель

Rampage III GENE

Чипсет

Intel X58/ ICH10R

Процессорный разъем

LGA 1366

Поддерживаемые процессоры

Intel Core i7 Extreme/ Core i7

Используемая память

DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066 Non-ECC

Поддержка памяти

6 x 1,5 В DDR3 DIMM трехканальной архитектуры до 24 ГБ
Поддержка памяти non-ECC и Extreme Memory Profile (XMP)

Слоты расширения

2 x PCIe 2.0 x16 (x16/x16)
1 x PCIe 2.0 x4
1 x PCI 2.2

Поддержка Multi-GPU технологий

Поддерживает NVIDIA 2-Way SLI
Поддерживает ATI CrossFireX

Дисковая подсистема

Чипсет Intel ICH10R поддерживает:
6 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, RAID 1, RAID 5, и RAID 10

SATA 6.0 Гб/с контроллер Marvell 9128 поддерживает:
2 x SATA 6.0 Гб/с

Звуковая подсистема

SupremeFX X-Fi 2, 8-канальный High-Definition Audio кодек

IEEE 1394

Контроллер VIA VT6315N поддерживает 1 внешний и 1 внутренний порта 1394a

Поддержка LAN

Gigabit Intel PHY

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Система охлаждения с применением тепловой трубки

Разъемы для вентиляторов

1 x для процессорного кулера
5 x для корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порта для клавиатуры или мыши
2 x USB 3.0 порта
7 x USB 2.0/1.1 порта
1 x eSATA 3Гб/c
1 х S/PDIF оптический
1 x IEEE 1394a
1 x LAN (RJ45)
6 аудио разъемов
1 х кнопка сброса BIOS
1 x кнопка ROG Connect

Внутренние порты I/O

2 x USB 2.0/1.1
1 x S/PDIF выход
6 x SATA 6.0 Гб/с
2 x SATA 3.0 Гб/с
2 x IEEE 1394a
Аудио разъемы передней панели
Разъем системной панели
1 x кнопка Go
1 x кнопка START
1 x кнопка RESET

BIOS

16 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, SM BIOS 2.5, WfM 2.0, ACPI 2.0a
Поддержка DualBIOS

Фирменные технологии

ROG Connect
ProbeIt
iROG
GameFirst
CPU Level Up
MemOK!
Extreme Tweaker
Q-Fan Plus

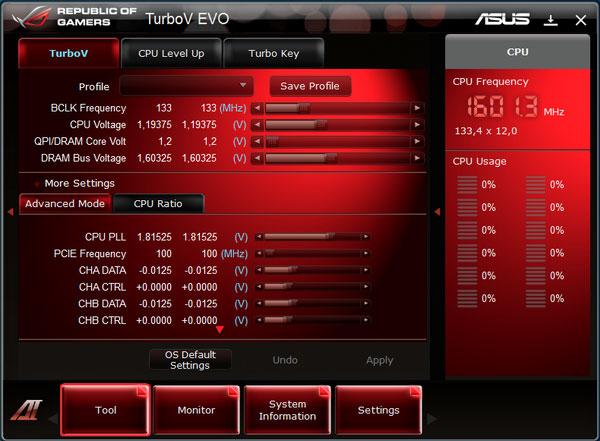

ASUS TurboV EVO
COP EX
ASUS C.P.R.
ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS Q-Slot
ASUS Q-DIMM

Комплектация

6 x SATA кабелей
2 x SATA 6.0 ГБ/с кабеля
1 x SLI мост
1 х ROG кабель
1 х набор «обвязок»
Набор Q-коннекторов (системная панель, USB и IEEE 1394a)
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

MicroATX
244 x 244 мм

Сайт производителя

http://www.asus.ua/

Свежая версия BIOS и драйвера может быть скачана со страницы поддержки.

ASUS Rampage III GENE

Упаковка материнской платы ASUS Rampage III GENE выполнена в стиле ROG-серии, но имеет более компактные габариты по сравнению с полноформатными продуктами этой линейки. Эта коробка также отличается отсутствием ручки для переноски и смотрового окошка на развороте передней панели упаковки.

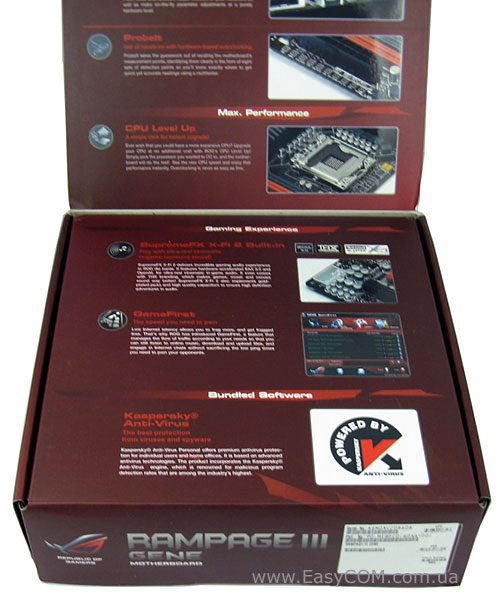

А на развороте передней панели упаковки можно узнать о некоторых технологиях, реализованных на данной плате: ROG Connect, ProbeIt, iROG, CPU Level Up, GameFirst, а также о звуковой карте SupremeFX X-Fi 2 и комплектации антивирусом Kaspersky Anti-Virus.

ASUS Rampage III GENE

На обратной стороне упаковки покупатель может ознакомиться со спецификациями материнской платы ASUS Rampage III GENE.

Наиболее доступная модель линейки ASUS Rampage III имеет куда более скромную комплектацию по сравнению со старшими решениями серии, наверное, в целях удешевления продукта. Производитель не сэкономил только на кабелях SATA, которых прилагается восемь штук, два из набора гарантированно соответствуют стандарту SATA 3.0.

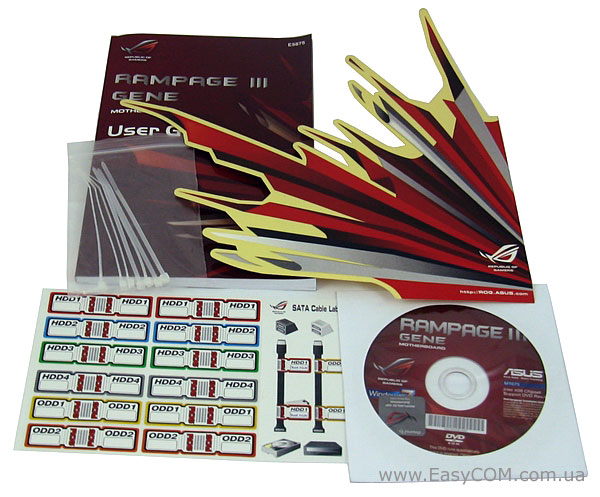

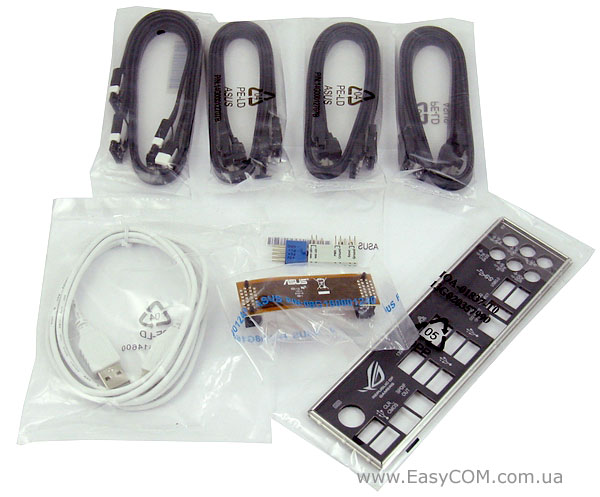

Помимо 8-ми кабелей SATA комплект поставки ASUS Rampage III GENE включает в себя:

  • руководство пользователя;
  • набор Q-коннекторов;
  • 1 x мост SLI;
  • 1 х кабельROG;
  • 1 х набор «обвязок»;
  • заглушку задней панели I/O Shield;
  • DVD с драйверами и утилитами.

ASUS Rampage III GENE

ASUS Rampage III GENE

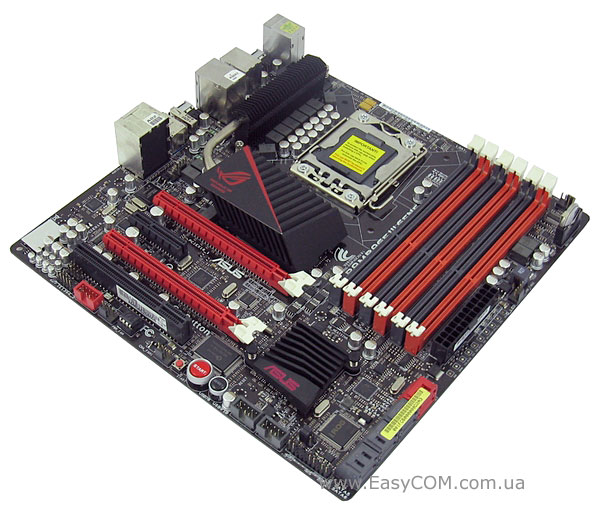

Материнская плата ASUS Rampage III GENE имеет формат MicroATX, соответственно квадратные габариты и достаточно удачный с точки зрения эксплуатации дизайн PCB. 24-контактный и 8-контактный разъемы питания удобно расположены по краям платы. Порты SATA расположены горизонтально, что неизбежно на плате формата MicroATX с несколькими разъемами PCI Express x16.

ASUS Rampage III GENE

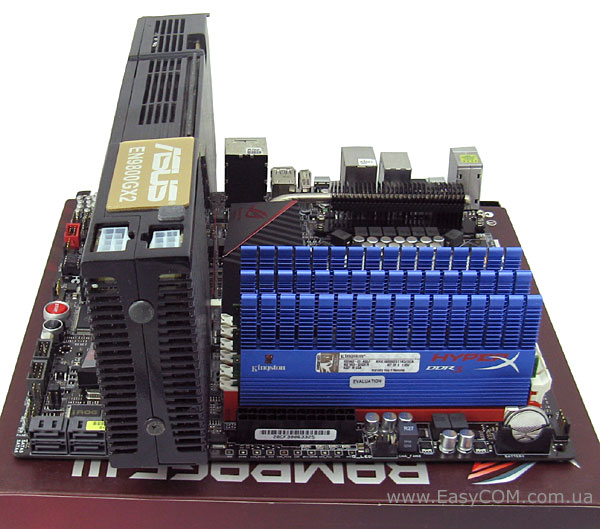

Также стоит отметить, что видеокарта, установленная в верхний слот PCIEx16, не будет мешать извлечению модулей памяти из слотов, потому что на них с нижней стороны защелок нет вовсе.

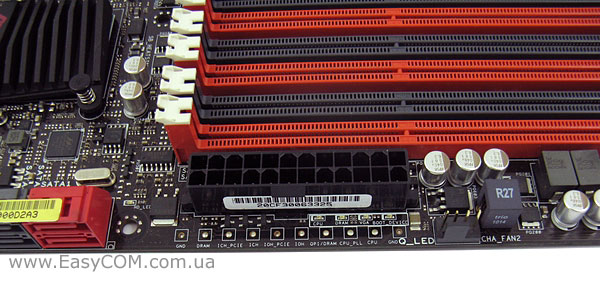

В дополнение отметим наличие специальных контактных площадок рядом со слотами оперативной памяти, которые предназначены для замеров напряжения на основных линиях питания. Данная функция, имеющая фирменное название ProbeIt, будет полезна серьезным оверклокерам.

ASUS Rampage III GENE

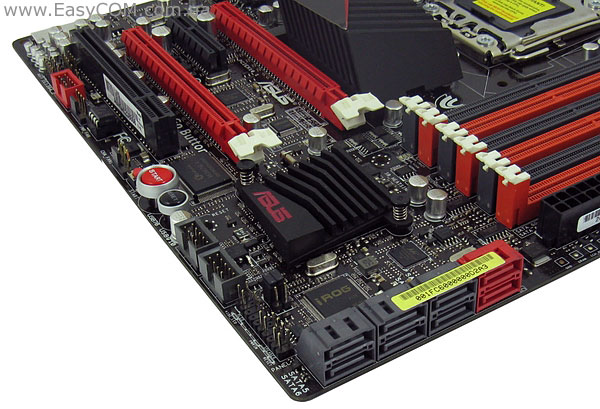

Южный мост Intel ICH10R обеспечивает поддержку шести портов SATA с возможностью организации SATA RAID 0, 1, 5 и 10. Помимо этого, на плате реализована поддержка SATA 6.0 ГБ/с посредством контроллера Marvell 9128. Данный чип координирует работу двух портов SATA 6.0 ГБ/с, маркированных красным цветом.

Из внутренних портов материнской платы ASUS Rampage III GENE можно отметить наличие четырех USB 2.0 и одного порта IEEE 1394a. Кроме того, плата поддерживает высокоскоростной интерфейс USB 3.0, который реализован хорошо знакомым чипом NEC D720200F1 - оба разъема USB 3.0 вынесены на интерфейсную панель платы. Устаревшие интерфейсы FDD, LPT, COM, IDE на этой материнской плате не присутствуют вовсе.

ASUS Rampage III GENE

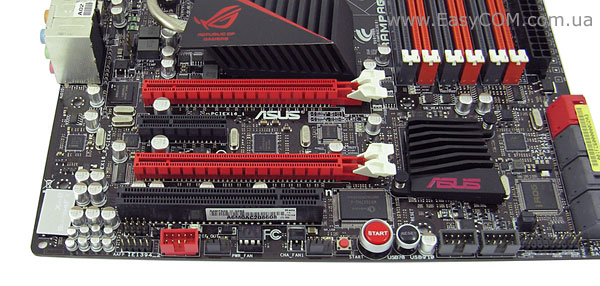

Возможности расширения ASUS Rampage III GENE представлены двумя полноскоростными слотами PCI-Express x16 2.0, одним PCIe 2.0 x4 и одним PCI. Поскольку слоты PCI-Express x16 2.0 достаточно удалены друг от друга, такое расположение позволяет создавать мощные игровые конфигурации из двух видеокарт при помощи технологий NVIDIA 2-Way SLI или ATI CrossFireX.

ASUS Rampage III GENE

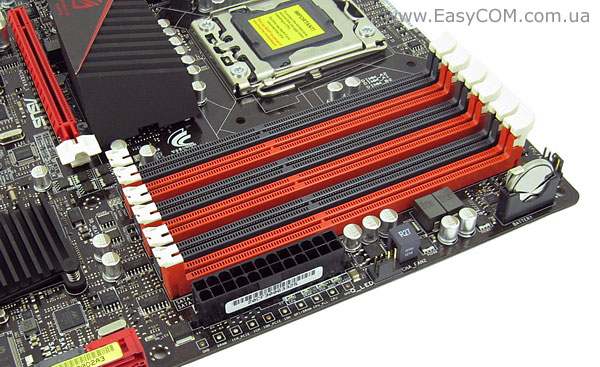

Для работы с оперативной памятью на плате ASUS Rampage III GENE установлено шесть 240-контактных слотов DIMM трехканальной архитектуры. Максимальный объем оперативной памяти ограничен 24 ГБ, но, напомним, если вы решите установить 4 или более ГБ, то вам потребуется и 64-разрядная операционная система.

ASUS Rampage III GENE

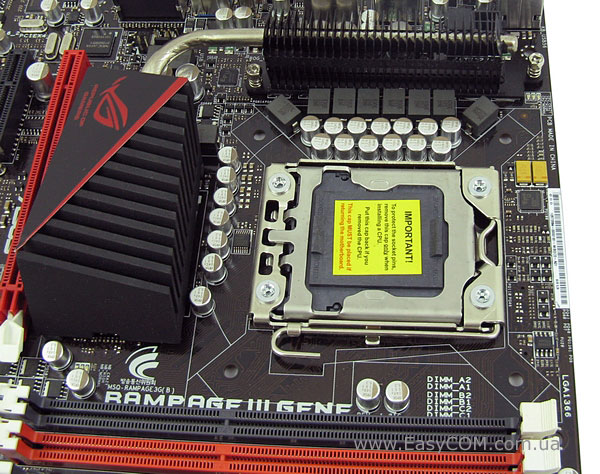

Стабилизатор питания процессора на ASUS Rampage III GENE выполнен по 8-фазной схеме, которая управляется фирменным ШИМ-контроллером. Узел питания процессора использует высококачественные компоненты - дроссели с ферритовым сердечником и конденсаторы полимерного типа. Как и положено в высокоуровневых решениях, проектируемых для разгона, питание к этому стабилизатору подается через более надежный 8-контактный разъем ATX12V.

ASUS Rampage III GENE

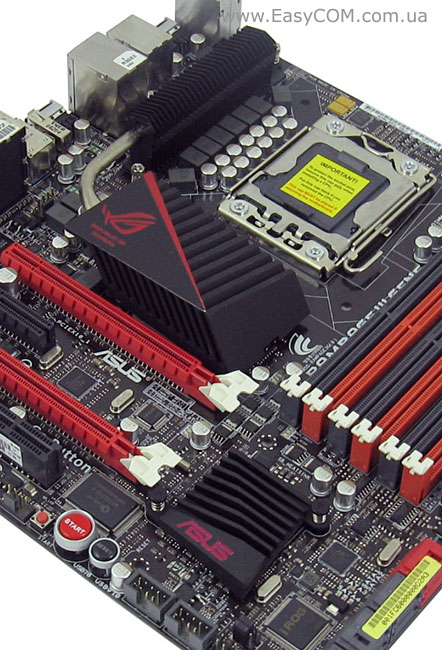

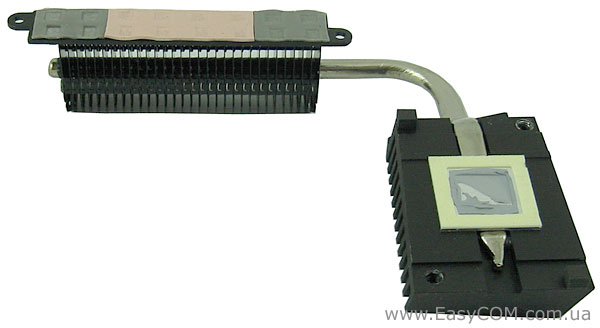

Система охлаждения материнской платы ASUS Rampage III GENE состоит из небольшого радиатора на южном мосте и связки из радиатора северного моста и радиатора на MOSFET стабилизатора питания, которые соединены тепловой трубкой. Не самый лучший способ крепления – на пластмассовых клипсах, имеет только радиатор южного моста, оставшиеся крепятся к плате на надежных винтах.

На основания радиаторов северного и южного мостов нанесен термоинтерфейс, радиатор MOSFET контактирует с силовыми элементами через термопрокладку. Система охлаждения ASUS Rampage III GENE хорошо справляется со своими обязанностями: после продолжительных нагрузок температура на южном мосте составляла 46°С, на северном - 42°С, радиаторе на MOSFET – 41,6°C.

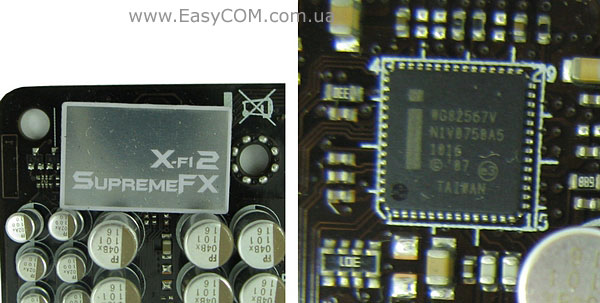

Звуковая подсистема материнской платы ASUS Rampage III GENE основана на HDA-кодеке 8-канального звука SupremeFX X-Fi 2, который является не чем иным, как кодеком VIA VT2020 в красивой упаковке. Для поддержки сетевых соединений служит гигабитный LAN контроллер Intel Ethernet 82567V.

ASUS Rampage III GENE

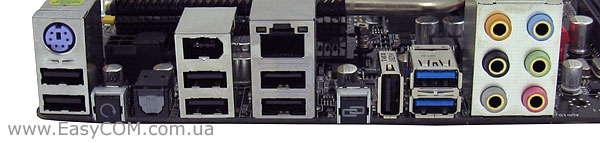

На заднюю панель ASUS Rampage III GENE выведены следующие порты:

  • 1 x PS/2 порта для клавиатуры или мыши;
  • 2 x USB 3.0 порта;
  • 7 x USB 2.0/1.1 порта;
  • 1 x eSATA 3Гб/c;
  • 1 х S/PDIF оптический;
  • 1 x IEEE 1394a;
  • 1 x LAN (RJ45) ;
  • 6 аудио разъемов;
  • 1 х кнопка сброса BIOS;
  • 1 x кнопка ROG Connect.

Перевернутый набок разъем USB предназначается исключительно для подключения системы к ноутбуку или другой системе по технологии «ROG Connect», которую мы тестировали на материнской плате ASUS Rampage III EXTREME. С помощью этой технологии достаточно просто можно производить разгон и мониторинг системных параметров.

BIOS

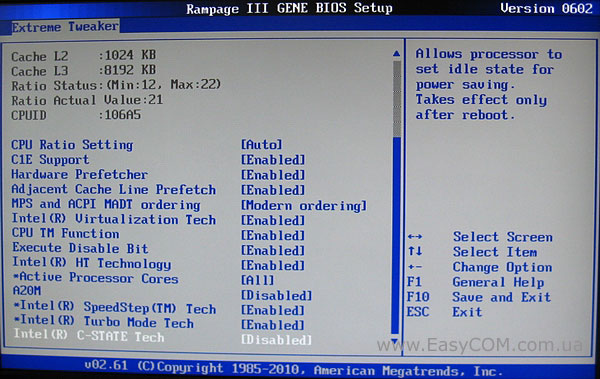

BIOS материнской платы ASUS Rampage III GENE основана на коде AMI и имеет внушительный набор настроек для разгона и оптимизации системы. По количеству настроек необходимых для разгона и диапазону напряжений, BIOS материнской платы ASUS Rampage III GENE ничем не уступает BIOS более дорогого решения ASUS Rampage III EXTREME. Интерфейс у BIOS такой же, в верхней строчке BIOS можно увидеть название материнской платы и текущую версию прошивки. Многочисленные настройки разгона сгруппированы в разделе BIOS «Extreme Tweaker», для удобства восприятия мы их свели в следующую таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, Intel SpeedStep, Hardware Prefetcher; Execute Disable Bit; Virtualization Technology,
Multi-Threading,
Intel Turbo Boost Teach, Virtualization, Intel C-STATE Tech







ROG Memory Profile

Speedy,
Flying,
Lightning



Множитель шины QPI

QPI Clock Ratio

x32, x36



Процессорный множитель

CPU Ratio Setting

12 – max.

0,5

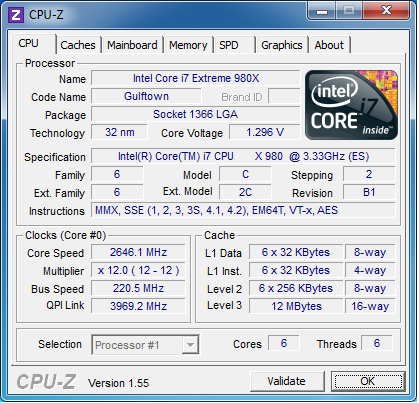

Частота системной шины, МГц

BCLK Frequency

100 – 500

1

Частота шины PCI Express

PCIE Frequency

100 – 200

1

Делитель для памяти

DRAM Frequency

800/1066/1333/1600/1866/2133/2400



Частота UCLK

UCLK Frequency

1600 – 5600

133

Множитель шины QPI

QPI Link Dats Rate

Slow Mode, 4800 MT/s, 5866 MT/s, 6400 MT/s



Задержки ОЗУ



CAS Latency, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF, WRITE Recovery, READ to PRE, FOUR ACT WIN





CPU Differential Amplitude

700мВ, 800мВ, 900мВ, 1000мВ





CPU Clock Skew

100 – 1500 пс

100 пс



IOH Clock Skew

100 – 1500 пс

100пс



PWM Volt. Control

6 – 10 В



CPU PWM Frequency

250, 500, 750, 1000 кГц



Напряжение на процессоре, В

CPU Voltage

0,850000 – 2,5 В

0,00625



CPU PLL Voltage

1,2057 – 2,05375 В

0,01325



QPI/DRAM Core Voltage

1,2 – 2,5 В

0,00625

Напряжение на памяти

DRAM Bus Voltage

1,20575 – 2,50425 В

0,01325



IOH Voltage

1,1 – 1,908 В

0,01325



IOH PCIE Voltage

1,5105-2,7825В

0,01325

Напряжение на южном мосте

ICH Voltage

1,1 – 2,0 В

0,01325



ICH-PCIE Voltage

1,5 – 2,0537 В

0,01325

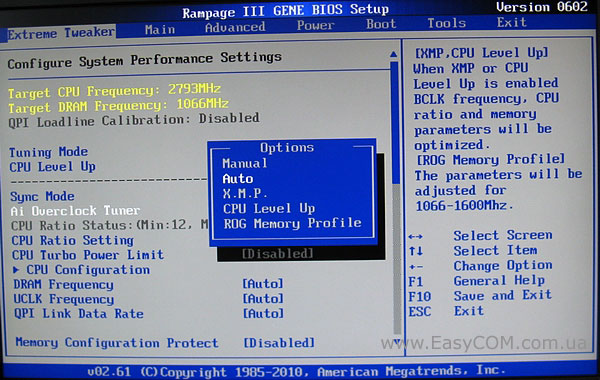

Традиционно, в BIOS материнской платы ASUS Rampage III GENE имеется несколько режимов настройки параметров. Кроме автоматического и ручного режима настройки есть возможность установки профилей X.M.P. оперативной памяти и активации фирменной технологии CPU Level Up. Поэкспериментировать с выбором того или иного режима можно в пункте «AI Overclock Tuner».

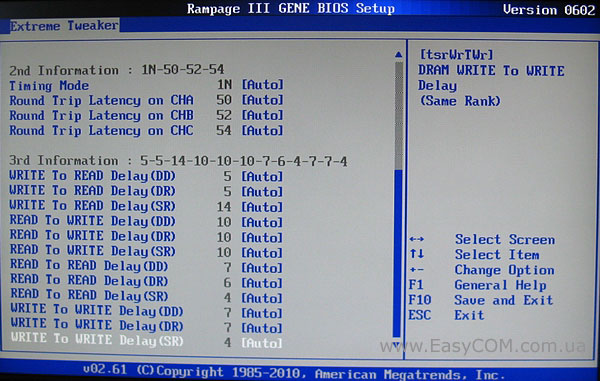

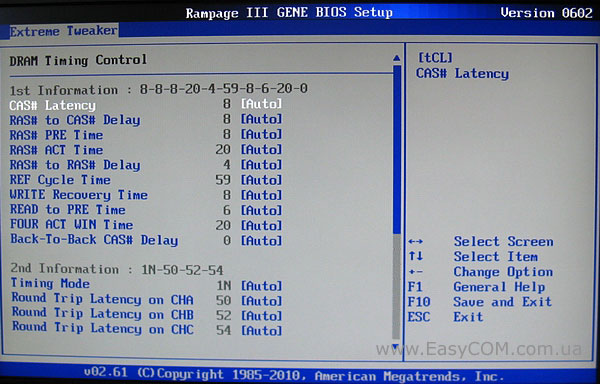

Настроить тайминги и подтайминги оперативной памяти можно в пункте «DRAM Timing Control».

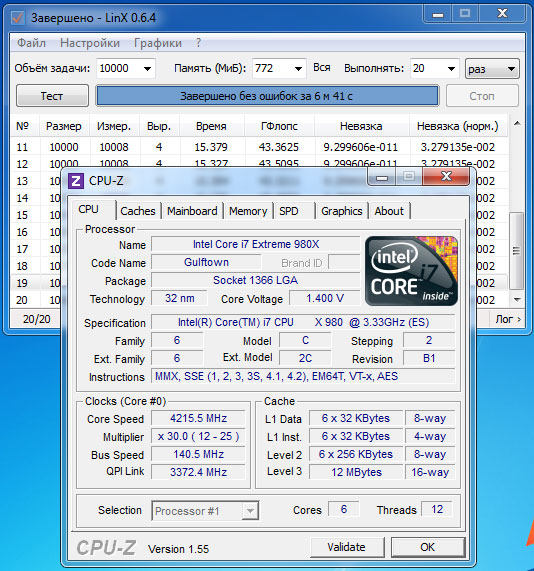

Предельные значения регулировок напряжения BIOS материнской платы ASUS Rampage III GENE ничем не уступают бескомпромиссным старшим моделям серии ROG, все основные напряжения на компонентах можно регулировать в очень большом диапазоне и с очень малым шагом, что достаточно удобно. Напряжение питания процессора можно повысить до экстремально высоких значений в 2,5 В, а напряжение CPU PLL до 2 В. Эти качества наверняка придутся по душе экстремальным оверклокерам.

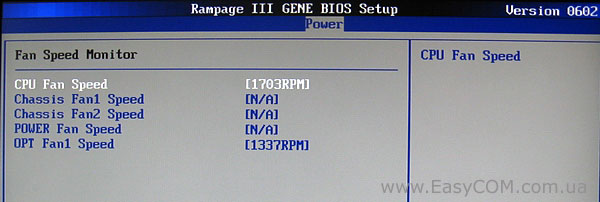

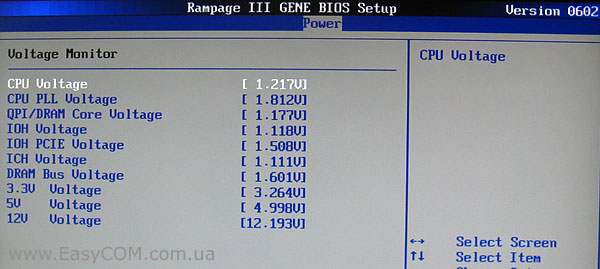

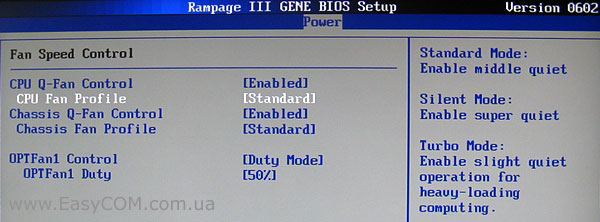

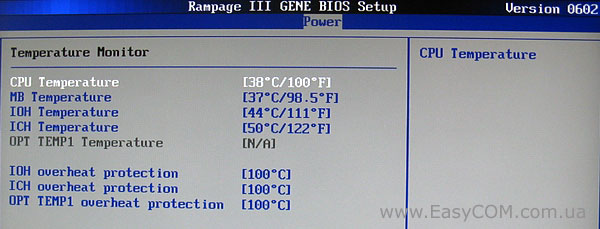

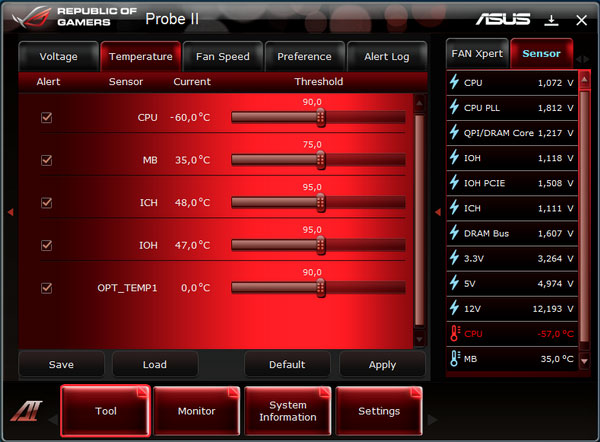

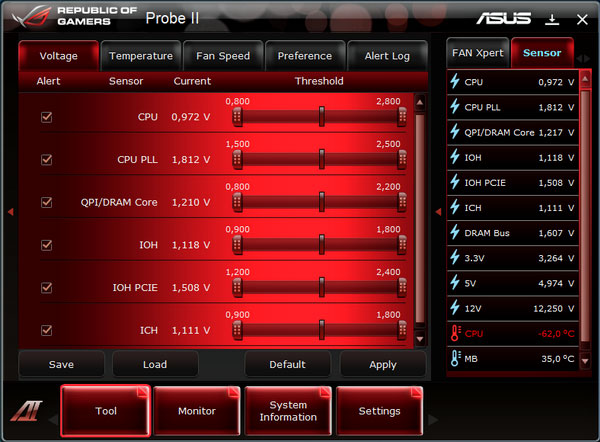

Помимо широких возможностей разгона BIOS материнской платы предлагает настолько же глубокий мониторинг всех параметров системы. В разделе «Power» можно получить доступ к мониторингу напряжений, температур, скоростей вращения вентиляторов, одним словом, млата позволяет вести наблюдение всех важных при серьезном разгоне параметров.

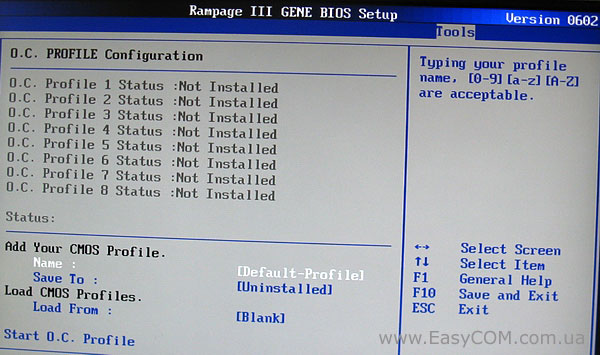

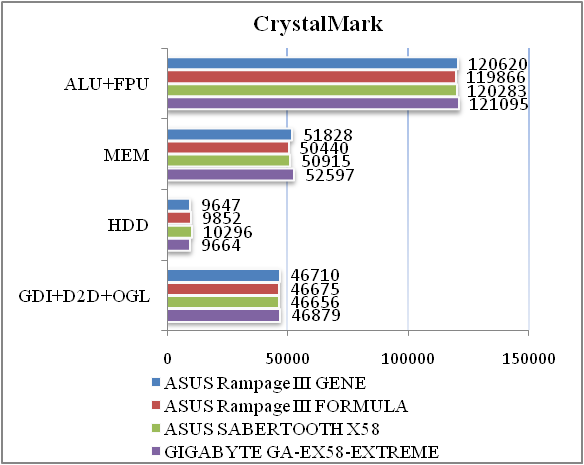

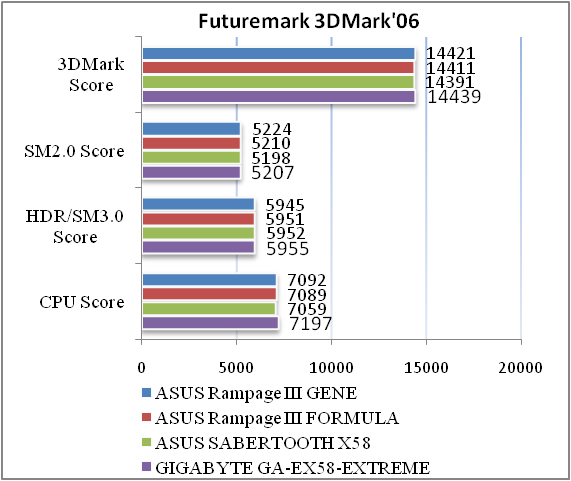

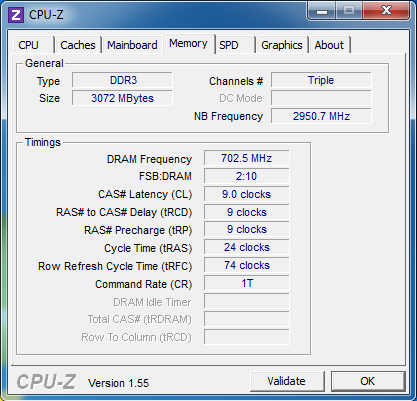

Наконец в разделе «Tools», в пункте «ASUS O.C. Profile», можно сохранить до восьми различных профилей разгона и быстро между ними переключаться.
