Обзор материнской платы ASUS ROG CROSSHAIR X670E GENE на AMD X670E: microATX по-максимуму

Сентябрь и октябрь, как всегда, стали богатыми не только грибами, но и новинками в сегменте процессоров и, как следствие, системными платами.

В частности, на свет появилось четыре набора системной логики для новой платформы AMD Socket AM5. Более доступные AMD B650E и B650 ожидаем уже в ближайшее время, а пока знакомимся с представителями топовых AMD X670E и X670.

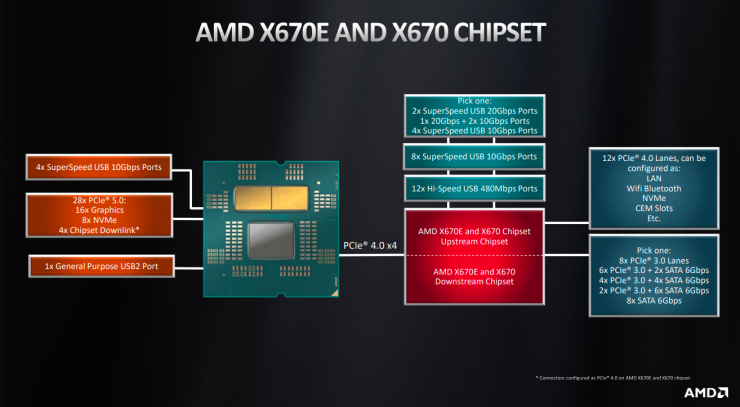

AMD X670E и X670

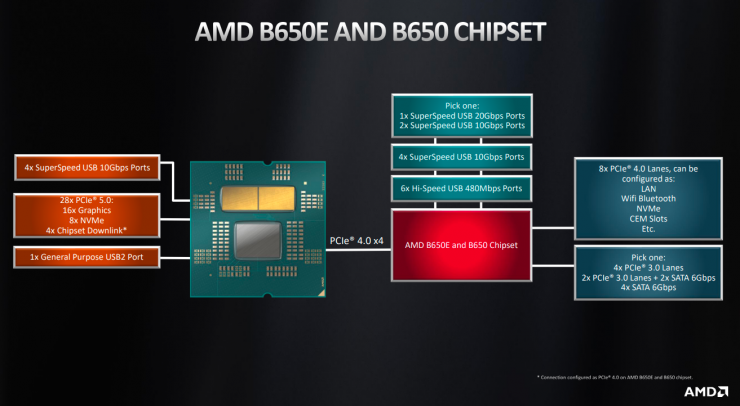

AMD B650E и B650

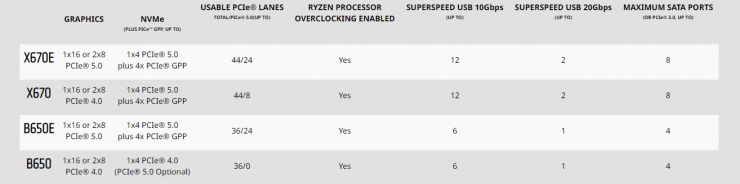

Откровенно говоря, разница между ними не так и существенна. Все они поддерживают свежеиспеченные процессоры AMD Ryzen 7000 и стандарт DDR5. И, конечно, на месте широкие возможности для разгона. А вот количество поддерживаемых портов USB и SATA-портов у B-чипсетов ровно вдвое меньше. Поэтому такие платы могут иметь некоторые ограничения при использовании многих компонентов.

Для тех же, кто хочет иметь все по максимуму, созданы уже флагманские чипсеты AMD X670E и X670. Разница между ними довольно небольшая. Так, у первого 24 из 44 линий PCIe имеют стандарт 5.0, тогда как у второго этот показатель составляет всего 8 из 44.

Что ж, у нас в гостях материнская плата ASUS ROG CROSSHAIR X670E GENE, как раз на основе топового AMD X670E. Несмотря на это она подойдет даже для создания относительно компактных систем благодаря microATX-формату. Какую функциональность она может предложить? Давайте узнаем!

Спецификация

Модель	ASUS ROG CROSSHAIR X670E GENE
Чипсет	AMD X670E
Процессорный разъем	Socket AM5
Поддерживаемые процессоры	AMD Ryzen 7000
Поддержка памяти	2 x DIMM-слотов с поддержкой максимум 64 ГБ памяти с частотой до DDR5-6400 МГц
Слоты расширения	1 x PCI Express 5.0 x16 (x16) 1 x PCI Express 4.0 x1
Дисковая подсистема	1 x M.2 Socket 3 (M.2 2242-2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2242-22110; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2242-22110; PCIe 4.0 x4) 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10 SATA, NVMe
LAN	1 x Intel I225-V (10/100/1000/2500 Мбит/с)
Wi-Fi / Bluetooth	Wi-Fi 6E (поддерживает Wi-Fi 802.11ax при 2,4, 5 и 6 ГГц; Bluetooth 5.3)
Звуковая подсистема	SupremeFX (8-канальный кодек Realtek ALC4080 + усилитель Savitech SV3H712 AMP)
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактные разъемы питания ATX12V
Вентиляторы	2 x разъема вентилятора CPU (4-контактный) 1х разъем подключения водоблока СВО (4-контактный) 4 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 х кнопка обновления BIOS 1 x кнопка сброса настроек CMOS 1 x PS/2 (комбинированный) 2 x USB 2.0 (один из них позволит обновить BIOS) 2 x USB4 с возможностью вывода видеосигнала 5 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C 1 x RJ45 2х коннекторы антенн Wi-Fi 1 x Optical S/PDIF out 5 x позолоченные аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2х2 (до 60 Вт) 1 х USB 3.2 Gen 1 (поддерживает 2 х USB 3.2 Gen 1) 2 x USB 2.0 (поддерживает 4 x USB 2.0)
BIOS	256 Mбіт Flash ROM UEFI AMI BIOS
Форм-фактор	microATX 244 x 244 мм
Сайт производителя	ASUS ROG Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

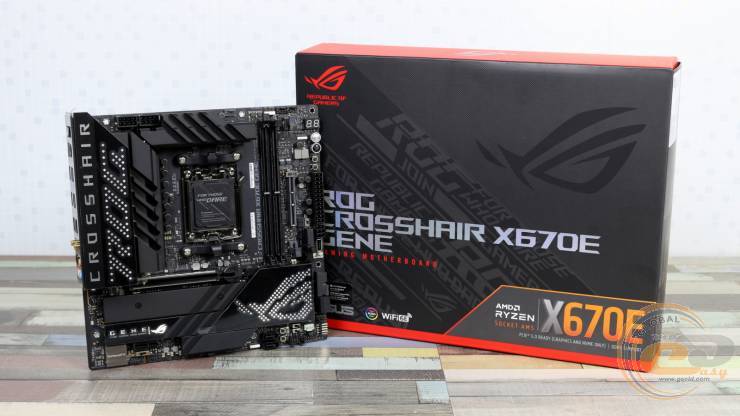

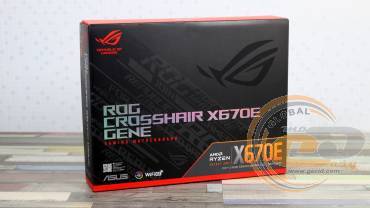

Картонная коробка не даст усомниться, что перед нами продукция из линейки ASUS ROG – об этом говорят цвета, логотипы и информационное наполнение. Последнее, кстати, исключительно для знатоков английского.

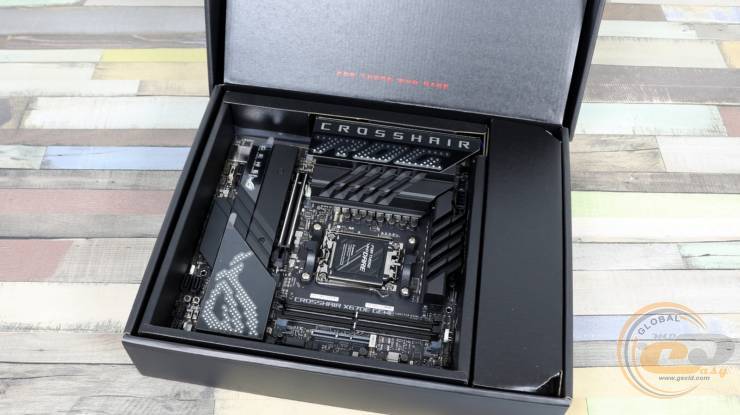

Внутри плата защищена при помощи дополнительных картонных вставок по бокам.

Комплектация устройства вполне соответствует его позиционированию – с ней можно разбираться чуть ли не целый день. Здесь мы нашли:

• два SATA-шлейфа;

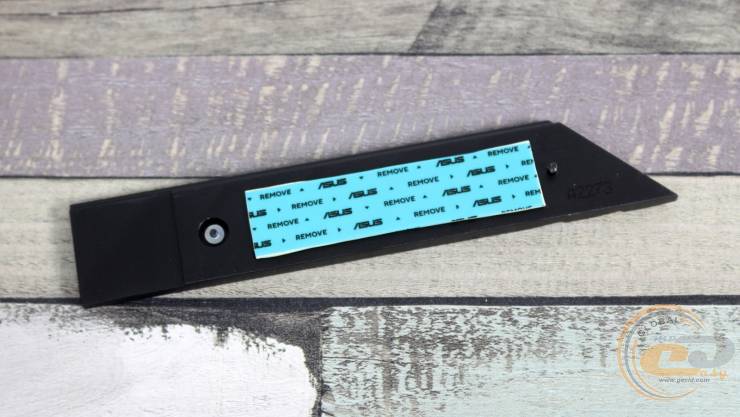

• плату ROG GEN-Z.2 с радиатором для пары M.2-накопителей и соответствующими креплениями;
• плату ROG True Voltician для анализа напряжений и 4 кабеля для подключения;
• одну термопрокладку для M.2-накопителя;

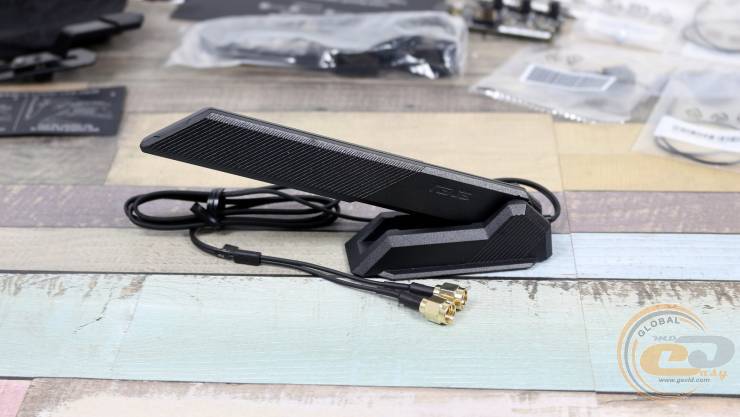

• антенну для Wi-Fi-модуля;
• набор ASUS Q-Connector для подключения передней панели;

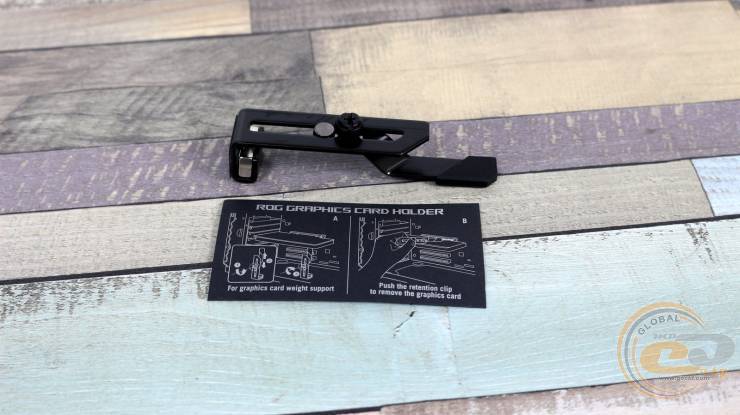

• кронштейн для видеокарт;
• флешку с драйверами и утилитами;
• чехол;
• брелок;
• набор наклеек;
• инструкция для пользователя.

Дизайн и особенности платы

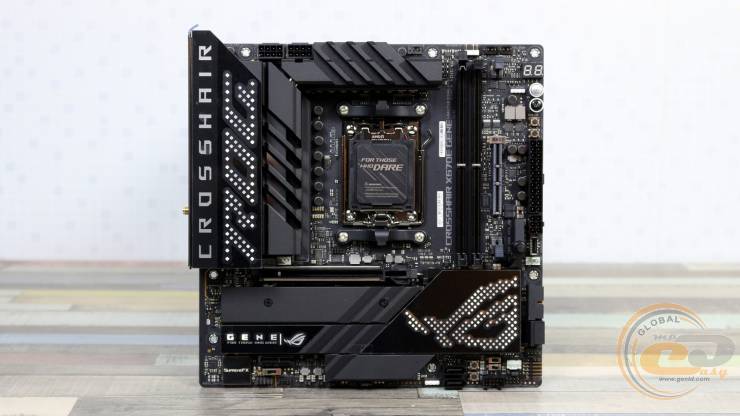

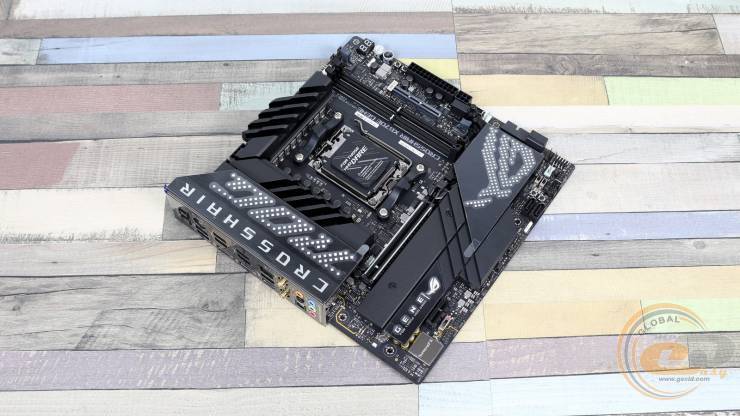

С одной стороны, своим оформлением ASUS ROG CROSSHAIR X670E GENE напоминает недавно протестированную ASUS ROG MAXIMUS Z690E HERO — тот же стильный и одновременно строгий дизайн, приправленный фирменными изюминками. При желании новинка сможет стать украшением, как традиционного черного системщика, так и корпуса в белых тонах. Кстати, перед нами плата формата microATX в его самой габаритной версии — 244х244 мм.

Подсветка ASUS AURA также в наличии. Правда, цветная подсветка предусмотрена только в зоне кожуха интерфейсной панели. Также уже неизменно белой является подсветка кнопок с правой стороны PCB. Другие же декоративные элементы в виде надписей и логотипа порадуют в большей степени в светлое время суток.

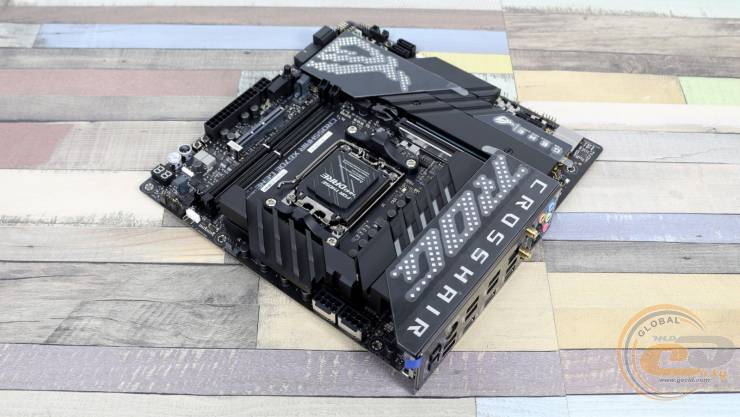

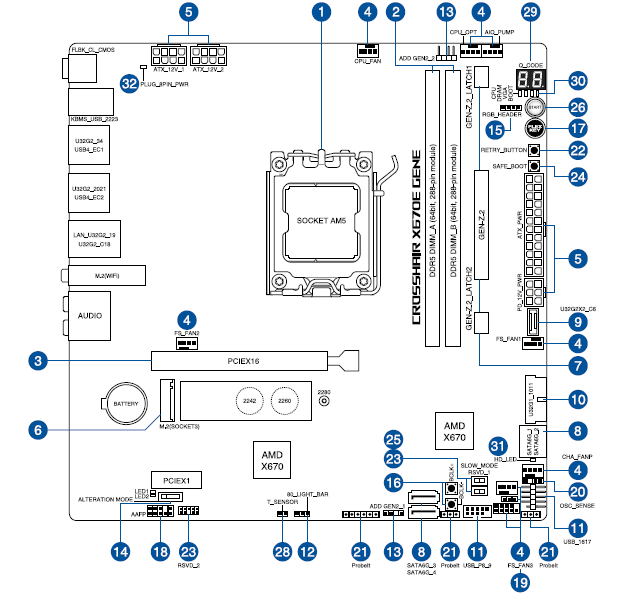

Несмотря на сравнительно небольшие размеры платы, к компоновке ее наборных элементов у нас претензий нет.

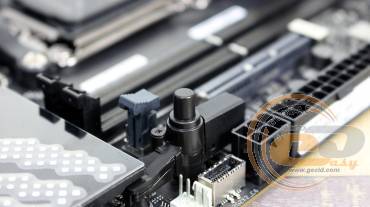

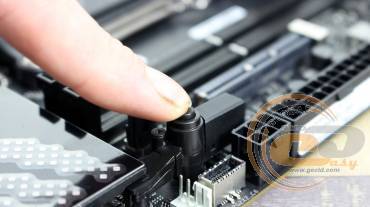

Более того, для удобства извлечения видеокарты ближе к правому краю предусмотрена соответствующая кнопка.

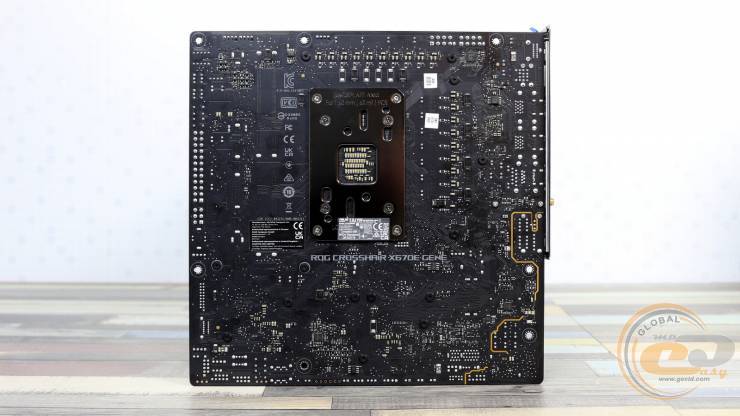

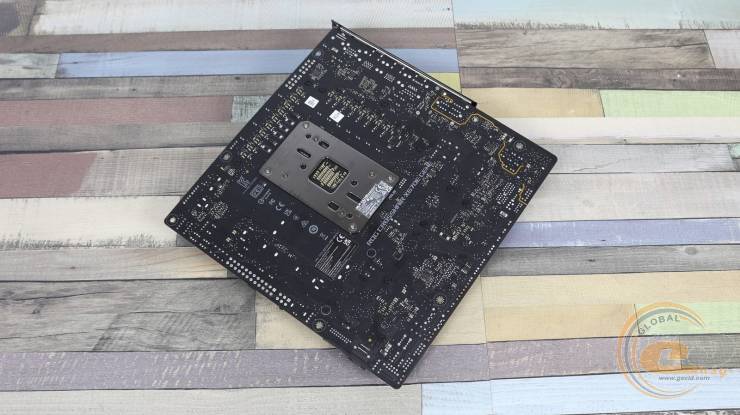

На обратной стороне находится стандартная опорная пластина процессорного разъема и винты крепления радиаторов. Также здесь расположились некоторые чипы, не поместившиеся на лицевой стороне платы.

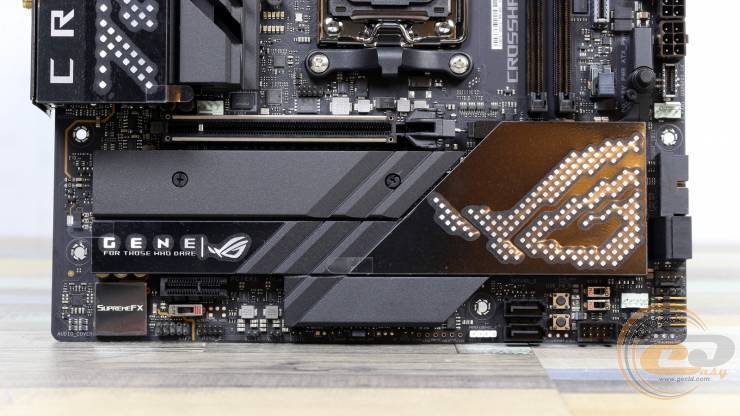

Теперь подробнее о передней панели ASUS ROG CROSSHAIR X670E GENE. В нижней ее части расположились колодка подключения аудиоразъемов передней панели, разъемы для подключения датчиков ROG True Voltician, разъем термодатчика, разъем для светодиодной ленты, а также колодка подключения фронтальной панели.

Здесь же находятся две колодки для активации четырех портов USB 2.0 – одна с вертикальным, а вторая с горизонтальным расположением контактов. Видны и две пары разъемов SATA 6 Гбит/с — по паре вертикальных и горизонтальных, так чтобы свести к минимуму возможный конфликт с видеокартой.

Также не можем пройти мимо нескольких кнопок с надписями «BCLK+» и «BCLK-», которые позволяют одним нажатием изменять базовую частоту и, как следствие, частоту зависимых от нее компонентов.

Ряд полезных элементов есть и по правому краю платы. Здесь предусмотрен горизонтальный разъем для подключения пары портов USB 3.2 Gen 1 и один вертикальный для USB 3.2 Gen 2x2, четыре кнопки (в том числе для старта системы), еще пара колодок RGB-подсветки и диагностический индикатор.

Несколько слов о USB 3.2 Gen 2x2. При использовании дополнительного 6-контактного коннектора питания PCIe он способен передавать мощность до 60 Вт. В противном же случае это значение ограничится 27 ваттами.

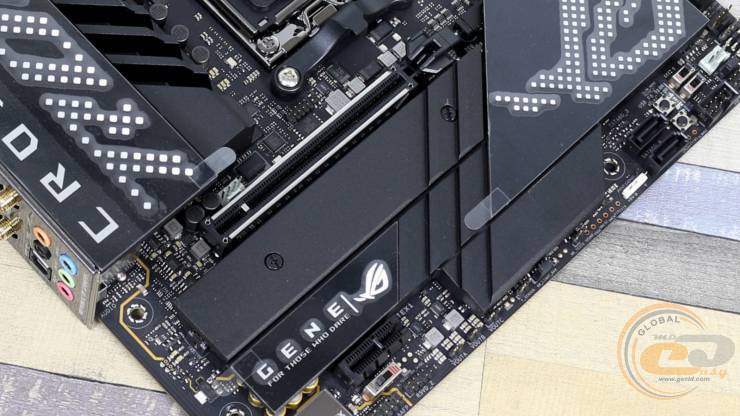

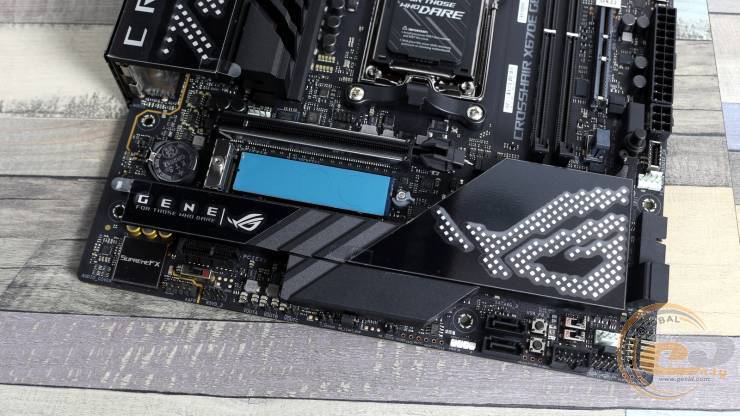

Кроме вышеупомянутых четырех портов SATA 3.0 в качестве накопителей можно использовать и разъемы M.2. Один такой расположился ниже слота PCIe x16 и поддерживает устройства формата от 2242 до 2280. Кстати, оптимальный как раз последний, так как в таком случае для крепления будет использоваться фиксатор, а не винт. Отметим, что сюда запросто можно ставить самый быстрый накопитель в системе, ведь есть поддержка шины PCIe 5.0 x4.

Для его охлаждения используется отдельный радиатор с термопрокладкой, который также открывает доступ и к батарейке CMOS.

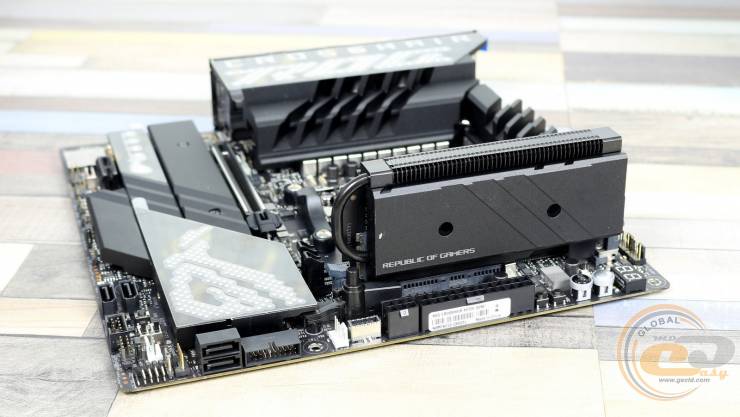

Поскольку места для еще одного M.2-накопителя на ASUS ROG CROSSHAIR X670E GENE не нашлось, в ASUS придумали интересный ход – вместо пары модулей памяти распаять слот для подключения платы расширения ROG GEN-Z.2.

Последняя вставляется вертикально и несет на себе сразу пару разъемов для M.2-накопителей. Один из них (GEN-Z.2_1) использует линии процессора PCIe 5.0 x4, а другой (GEN-Z.2_2) — уже чипсетные PCIe 4.0 x4. В обоих случаях есть поддержка моделей разных типоразмеров – от 2242 до 22100.

Для отвода тепла от SSD используется массивный радиатор с теплопроводной трубкой, поэтому проблем с их перегреванием не ожидается.

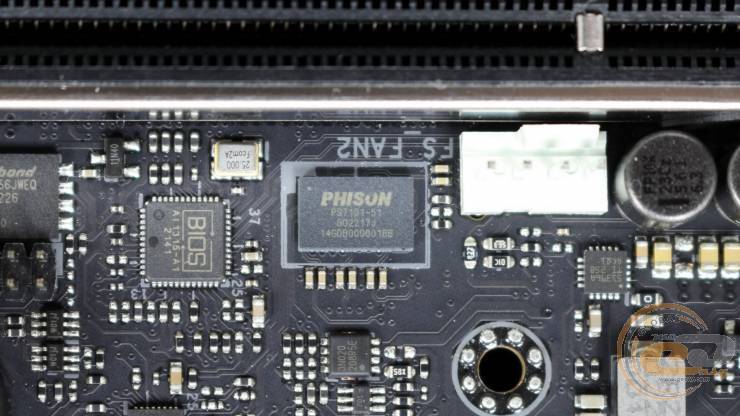

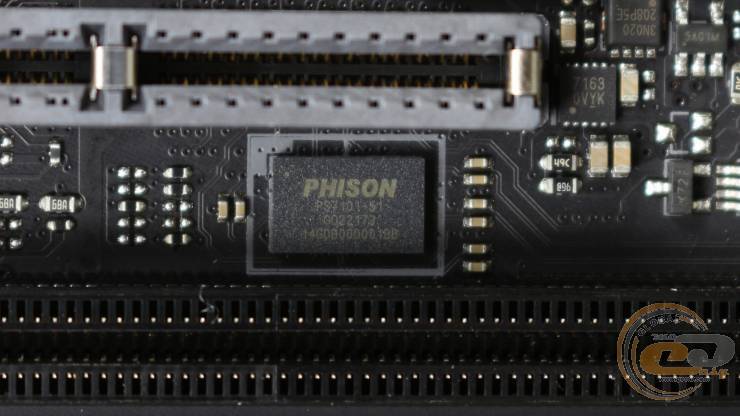

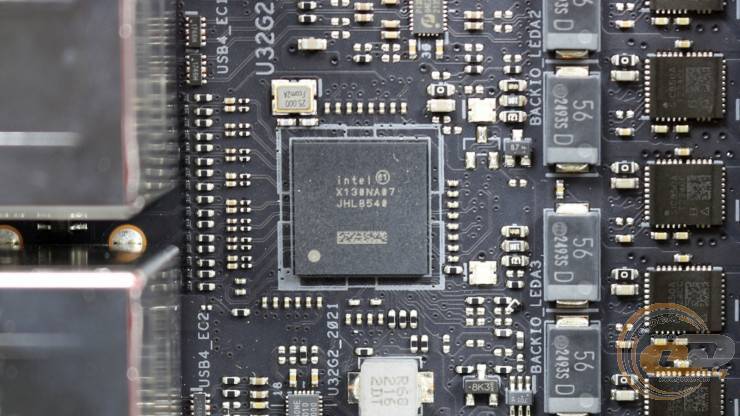

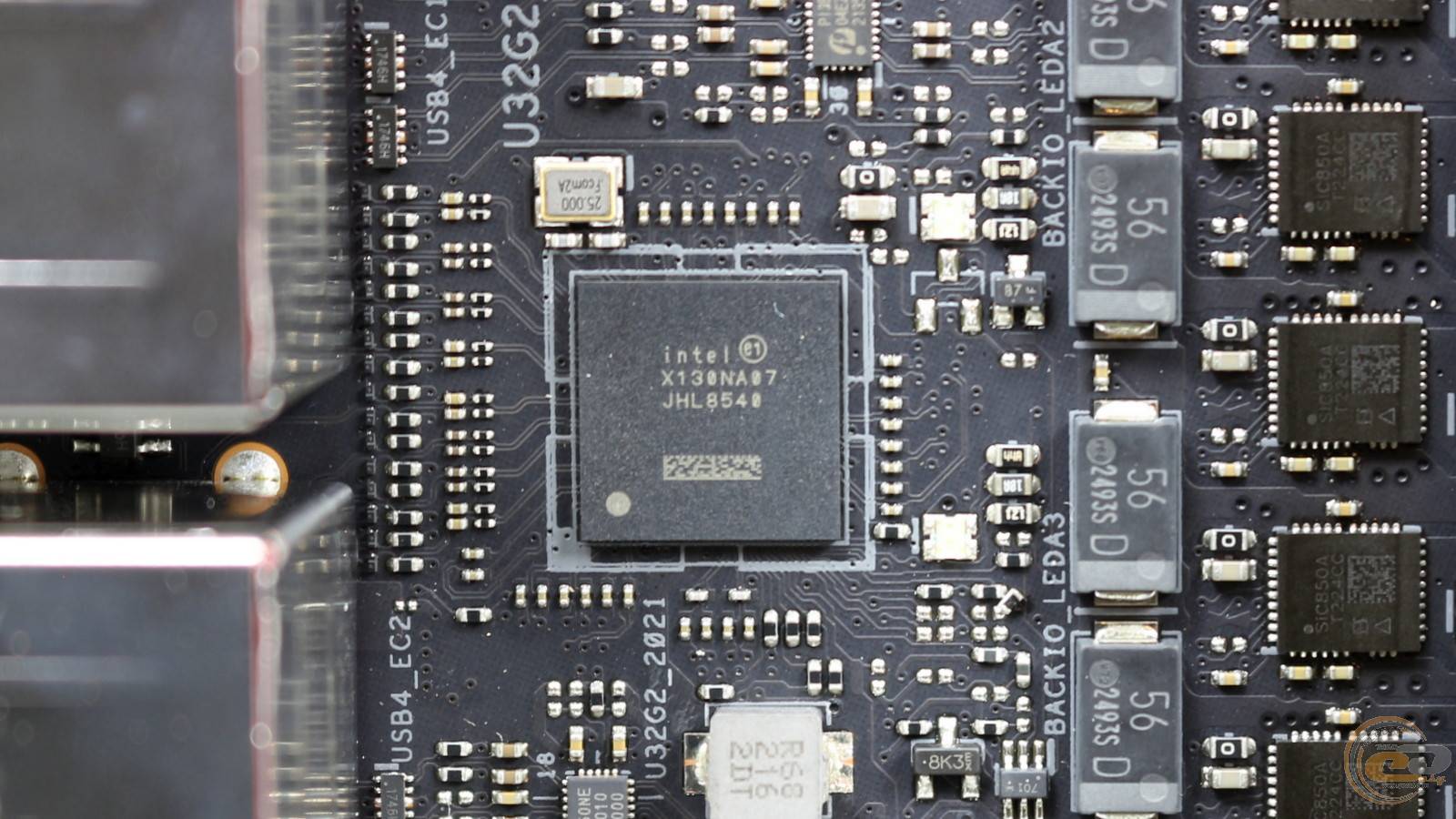

Связь данного узла с центральным процессором осуществляется через микроконтроллер Phison PS7101.

А еще один аналогичный элемент распаян у разъема M.2 на основной PCB.

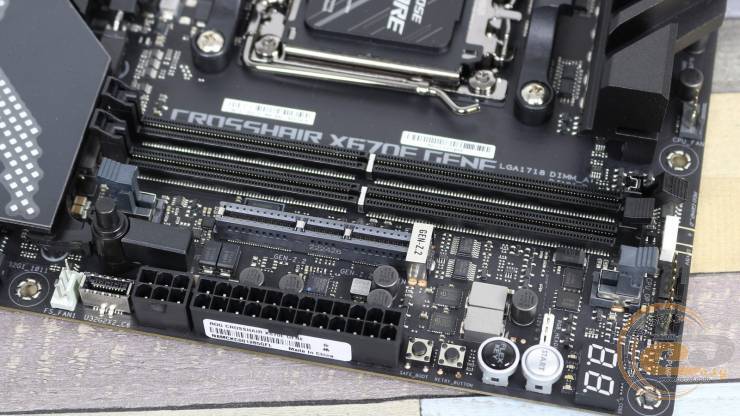

Системная плата ASUS ROG CROSSHAIR X670E GENE оснащена парой DIMM-слотов для установки модулей оперативной памяти стандарта DDR5. Для удобства монтажа защелки есть только с одной стороны. Поддерживаются модули частотой до 6400 МГц, а максимальный общий объем может составлять 64 ГБ. Двухканальный режим ее работы можно реализовать, установив планки в оба слота. Также имеется поддержка профилей разгона AMD EXPO.

Система охлаждения включает сразу ряд элементов: радиатор на чипсете, радиатор на M.2-накопителе и пару алюминиевых радиаторов на элементах подсистемы питания, соединенных тепловой трубкой.

Что ж, давайте узнаем, как все это эффективно работает. В ходе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 57°C;
• верхний радиатор охлаждения элементов подсистемы питания – 58°C;
• боковой радиатор охлаждения элементов подсистемы питания – 58°C;
• дроссели сверху – 61°C.

По всей видимости, количества и размеров радиаторов вполне достаточно для эффективного охлаждения компонентов платы.

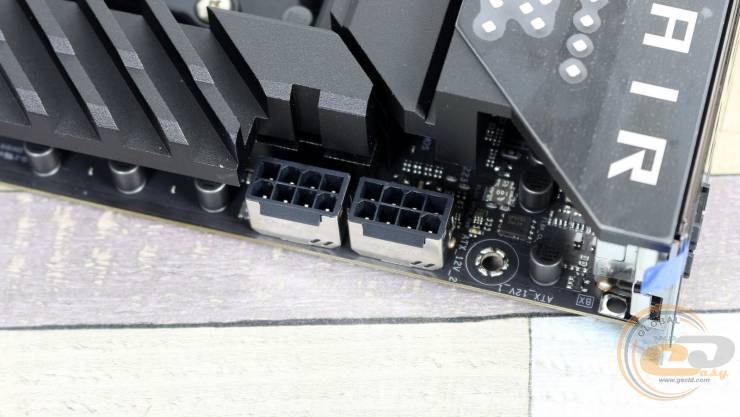

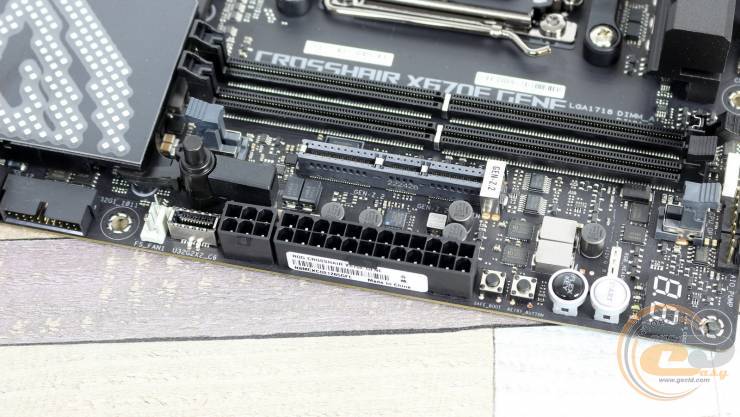

Питание процессора реализовано на базе двух 8-контактных разъемов ATX12V, что вполне логично, учитывая немаленькое энергопотребление многоядерников AMD Ryzen 7000.

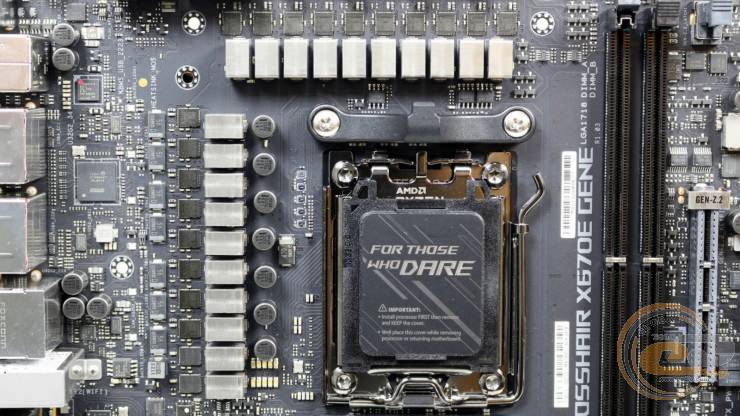

Само питание осуществляется по 16+2-фазной спаренной схеме для вычислительных ядер и дополнительных узлов.

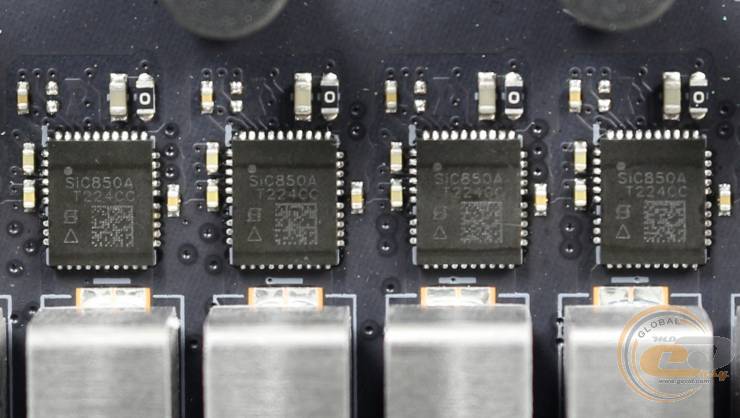

А элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей и микросхем SiC850A (T224CC).

Для расширения функциональности ASUS ROG CROSSHAIR X670E GENE имеется всего два слота:

1. PCI Express 5.0 x16 (в режиме х16);

2. PCI Express 4.0 x16 (в режиме х1);

Что приятно, верхний из них оборудован усиленной конструкцией для поддержания тяжелых и габаритных видеокарт.

Также не забывайте о комплектном адаптере для установки габаритных графических ускорителей.

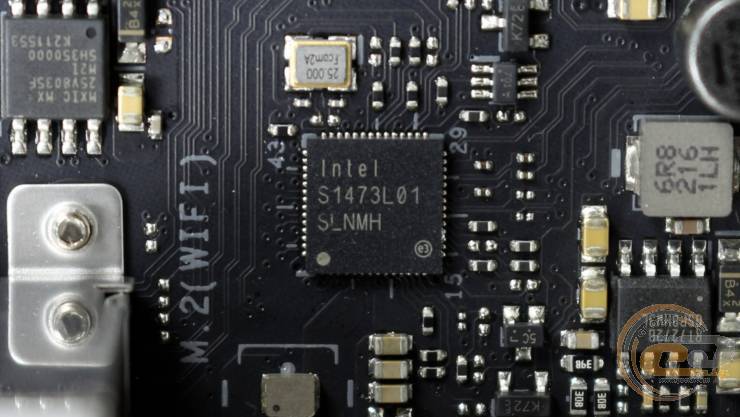

Для поддержки сетевых соединений служит LAN-контроллер Intel I225-V (SLNMH), способный передавать информацию со скоростью до 2,5 Гбит/с.

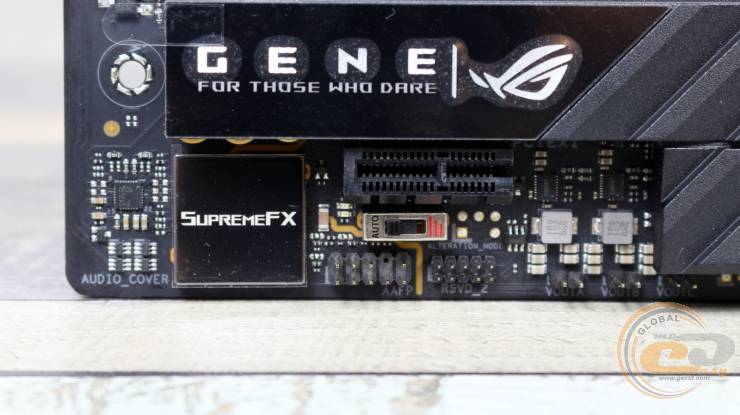

Звуковая подсистема SupremeFX рассматриваемой материнской платы здесь также в передовом исполнении. Она основана на 8-канальном HDA-кодеке Realtek ALC4080, сотрудничающем с усилителем Savitech SV3H712 AMP и аудиоконденсаторами.

И, конечно, на месте экранирования этой подсистемы от остальной платы.

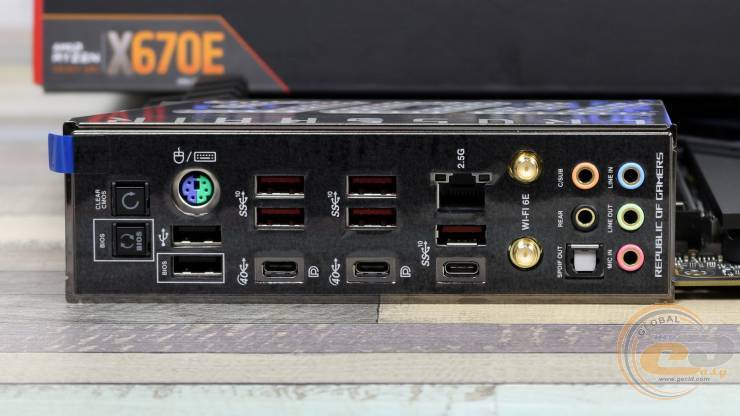

На интерфейсную панель ASUS ROG CROSSHAIR X670E GENE выведены следующие порты и кнопки:

• 1 х кнопка обновления BIOS
• 1 x кнопка сброса настроек CMOS
• 1 x PS/2 (комбинированный)
• 2 x USB 2.0 (один из них позволит обновить BIOS)
• 2 x USB4 с возможностью вывода видеосигнала
• 5х USB 3.2 Gen 2 Type-A
• 1 х USB 3.2 Gen 2 Type-C
• 1 x RJ45
• 2 х коннектора антенн
• 1 x Optical S/PDIF out
• 5 x позолоченные аудиопорты

Утешает поддержка беспроводных интерфейсов Wi-Fi 6 и Bluetooth 5.3, к тому же антенна идет в комплекте поставки.

Также выделим наличие десяти USB-портов, включая два стандарта USB4 с пропускной способностью 40 Гбит/с. Последние реализованы благодаря контроллеру Intel JHL8540. Кстати, они также позволяют транслировать видеосигнал в разрешении 8K.

В завершение этой части обзора обычно несколько строк об организации активного охлаждения.

В наличии семь 4-контактных разъемов (обозначены цифрой "4") с поддержкой ШИМ-регулировки скорости их вращения. Два из них служат для системы охлаждения CPU, еще один предназначен для подключения помпы, а четыре других – для корпусных вентиляторов.

UEFI BIOS

Тестируемая плата ASUS ROG CROSSHAIR X670E GENE использует современный загрузчик на основе графического интерфейса UEFI, производить настройки в котором можно с помощью мышки. Функциональные возможности BIOS позволят не только оптимально конфигурировать систему, но и разгонять. А для мониторинга можно использовать либо правую боковую панель, отображаемую во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

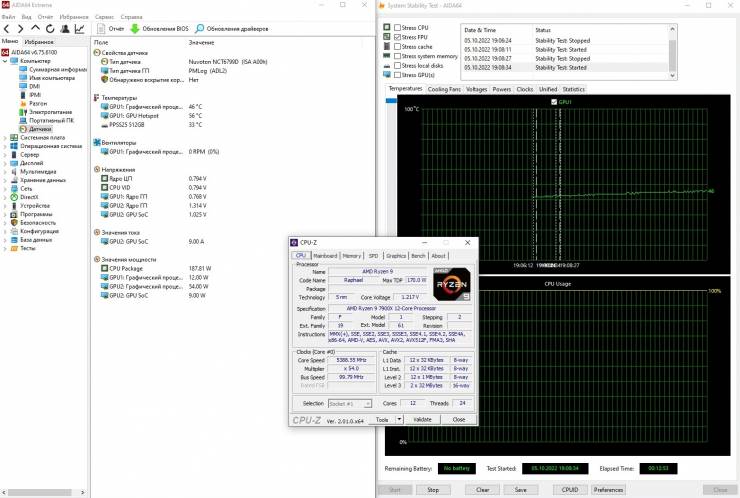

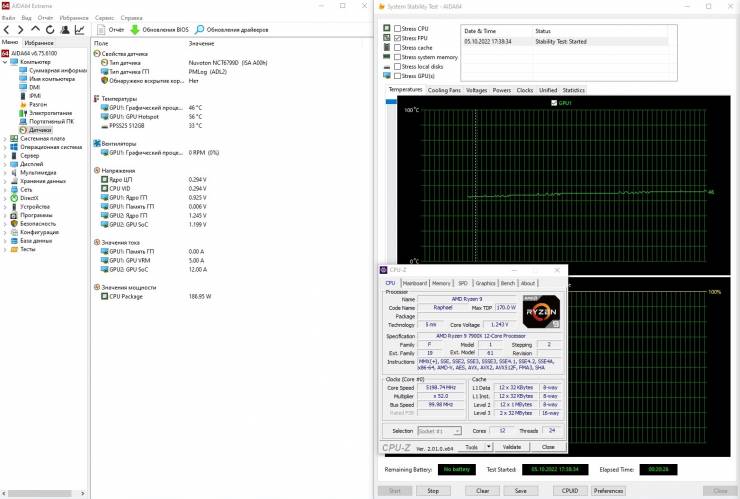

Без разгона частота тестового процессора AMD Ryzen 9 7900X составила стабильные 5,2 ГГц для всех ядер при напряжении 1,243 В. Троттлинга не было, а энергопотребление всей системы составило 270 Вт.



А на этих двух скриншотах видим минимальные – 2,6 ГГц и максимальные – 5,275 ГГц значения частоты процессора, которые нам удалось зафиксировать.

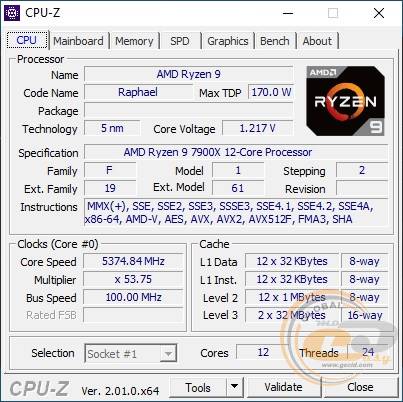

При помощи автоматического разгона частота Ryzen 9 7900X выросла практически до 5,375 ГГц при напряжении 1,217 В. К сожалению, значения температуры CPU были недоступны для мониторинга.

Для ручного же разгона мы установили частоту на уровне 5,4 ГГц, а напряжение зафиксировали на уровне 1,3 В. В таком режиме система запустилась и преспокойно прошла тест AIDA Stress FPU в течение 12 минут без каких-либо признаков нестабильной работы.

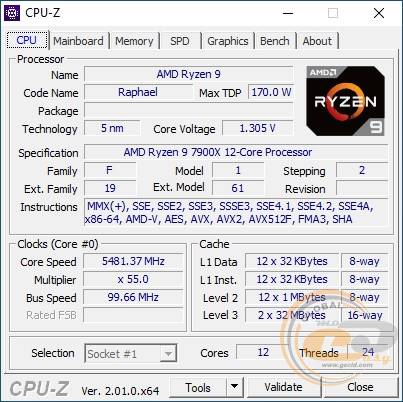

Потому мы попытались поднять ставки. А именно – частота 5,5 ГГц, напряжение 1,305 В. В таком режиме система также запустилась, но тест AIDA Stress FPU уже был ей не по силам.

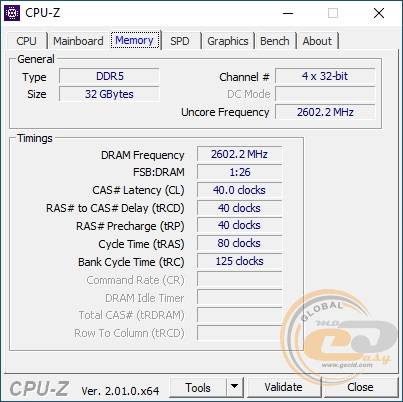

Модули оперативной памяти DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2х16 ГБ) при тестировании удалось запустить на частоте XMP-профиля DDR5-5200 МГц.

Мы на этом, конечно, не остановились, и нам при тех же таймингах подкорилась частота 5400 МГц.

Тестирование

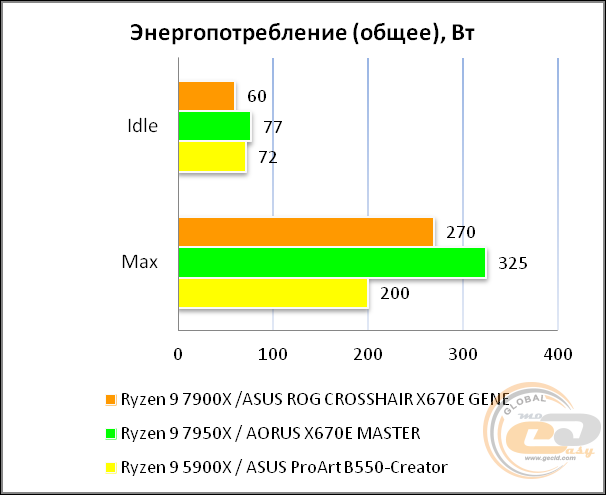

Для проверки возможностей материнской платы ASUS ROG CROSSHAIR X670E GENE использовалось следующее оборудование:

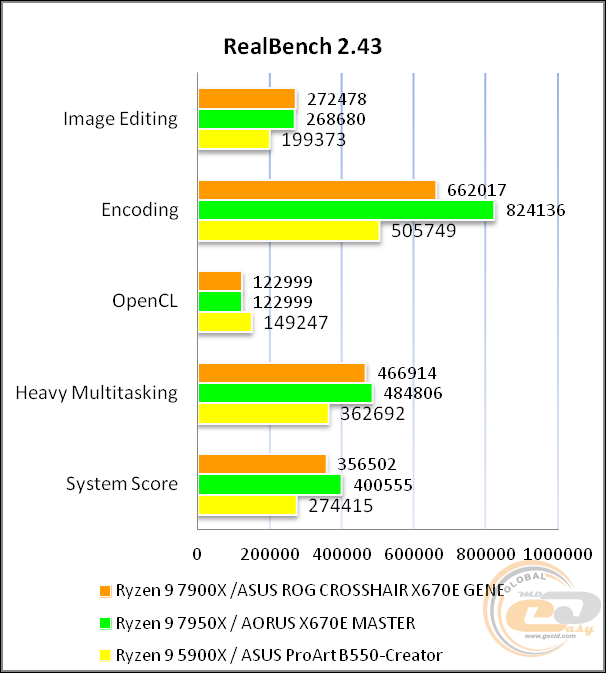

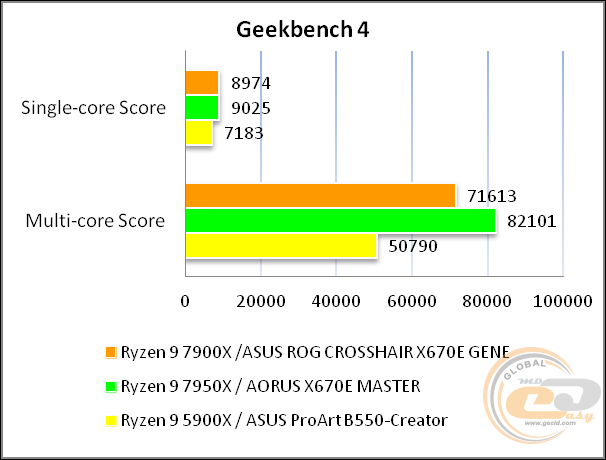

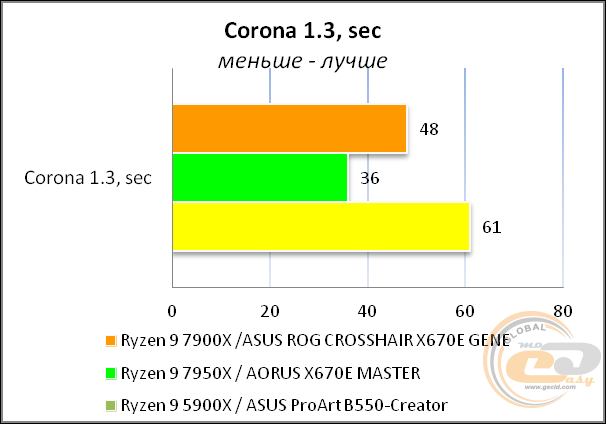

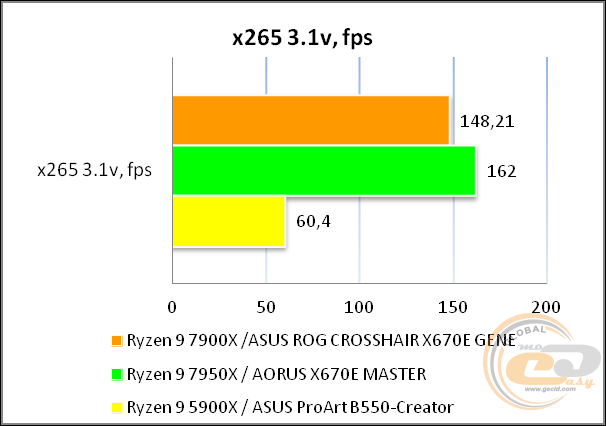

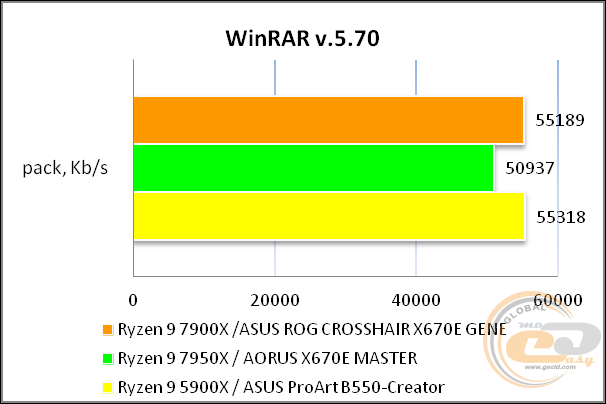

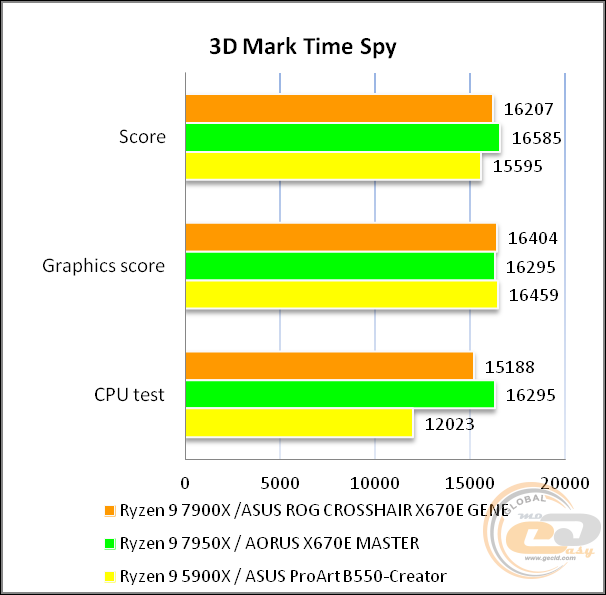

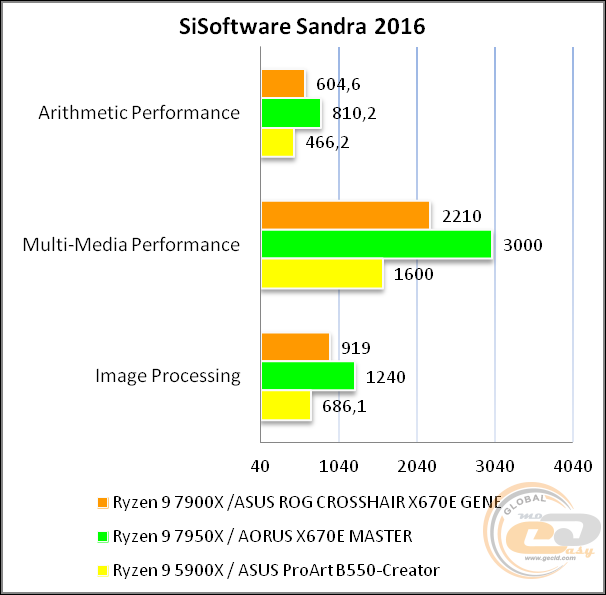

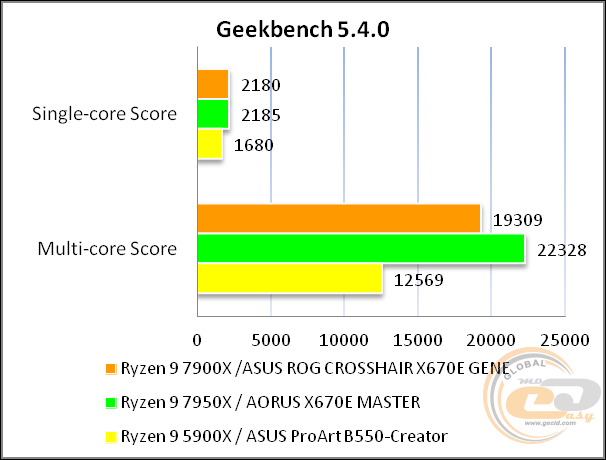

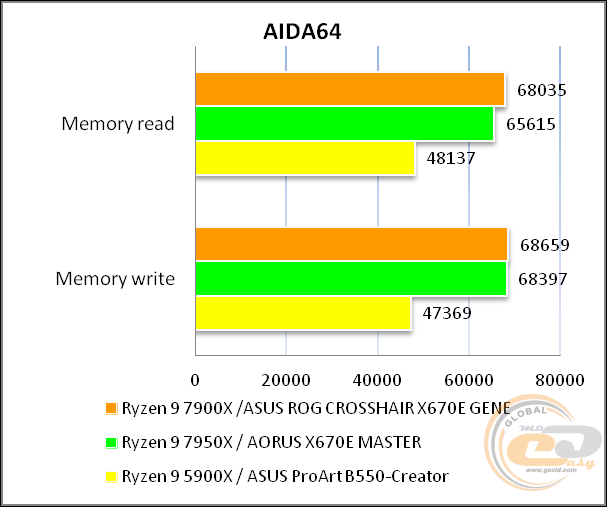

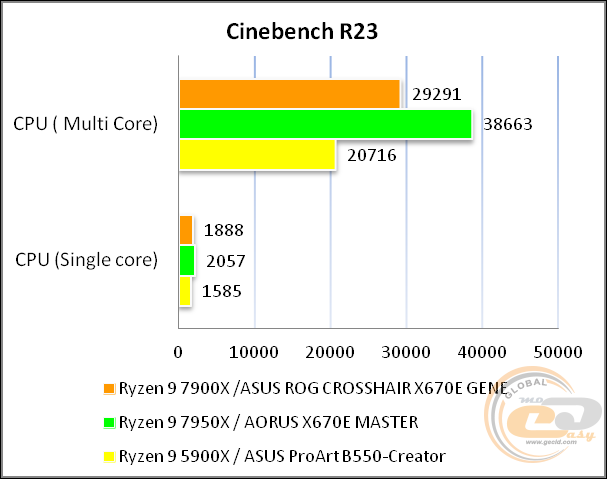

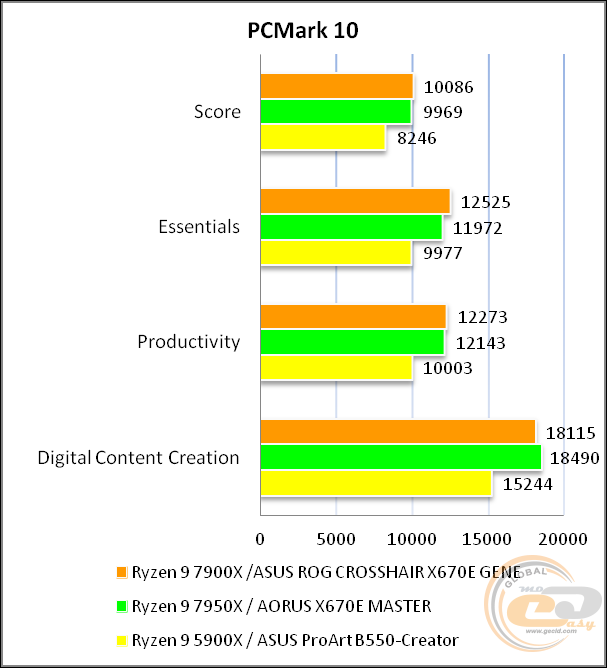

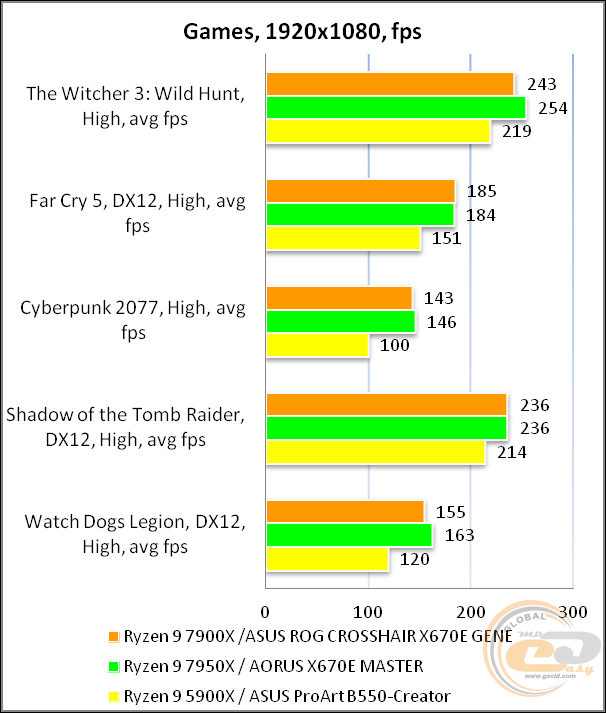

Закономерно с процессором AMD Ryzen 9 7900X показатели тестируемой платы обычно оказывались между двумя другими из Ryzen 9 7950X и Ryzen 9 5900X. Хотя бывали и исключения, когда 7900-й вырывался вперед. Кстати, система на основе последнего оказалась на 55 Вт более энергоэффективной по сравнению с такой на основе флагмана.

И все-таки здесь мы тестируем возможности платы. А она свою роль исполнила отлично, обеспечив стабильность работы системы во всех приведенных сценариях.

Тестирование звукового тракта на основе кодека Realtek ALC4080 и усилителя Savitech SV3H712 AMP

Отчет о тестировании в RightMark Audio Analyzer

Режим работы: 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе кодека Realtek ALC4080 и усилителя Savitech SV3H712 AMP демонстрирует очень высокое качество звука – с такой вряд ли кто-нибудь захочет докупать дискретную аудиокарту.

Итоги

Когда речь идет о высококлассных материнских платах, то в этой категории мы больше привыкли видеть решение формата E-ATX или хотя бы ATX. Впрочем, компании ASUS удалось создать ASUS ROG CROSSHAIR X670E GENE на топовом чипсете AMD X670 с целым набором интересных опций, поместив ее «начинку» на относительно компактной microATX-плате.

Правда, в основную PCB влезло не все. Так, на ней есть только один слот M.2, тогда как два других реализованы на отдельной дочерней плате. Последняя идет в комплекте, вставляется в слот ROG GEN-Z.2 и оснащена габаритным радиатором для охлаждения накопителей. К сожалению, ее применение уменьшило количество слотов для оперативной памяти до двух.

В общем же в случае с новинкой отчетливо видно желание производителя сделать все на высшем уровне. Да, на тыльной панели нашлось место для пары USB4, которые можно использовать для вывода видеосигнала. Звуковая система помимо топового кодека Realtek ALC4080 получила еще и усилитель Savitech SV3H712 AMP. Сетевой контроллер позволяет передавать до 2,5 Гбит информации ежесекундно. Комплектный беспроводной модуль с выносной антенной поддерживает современный стандарт Wi-Fi 6 в трех частотных диапазонах. А сочетание габаритных радиаторов и 16+2-фазного питания позволяет применять топовые AMD Ryzen 9 7000, да еще в разгоне.

В итоге ASUS ROG CROSSHAIR X670E GENE – это передовая и очень функциональная материнская плата, которая вполне может занять место в составе очень мощного и сравнительно компактного компьютера.

Достоинства:

• 16+2-фазная подсистема питания процессора и качественная элементная база;
• хорошая стабильность при разгоне 170-ваттного CPU;
• эффективное охлаждение;
• усиленный слот для видеокарты;
• 2,5-гигабитный LAN-контроллер;
• поддержка шины PCI Express 5.0;
• установлен модуль беспроводных интерфейсов Wi-Fi 6 (в трех диапазонах)/Bluetooth 5.3;
• поддержка трех слотов M.2 Socket 3;
• три колодки для светодиодных лент;
• семь коннекторов для подключения вентиляторов и СВО;
• очень качественная аудиоподсистема;
• отличный набор портов на интерфейсной панели;
• наличие пары USB4 с возможностью передачи видеосигнала;
• поддержка передачи до 60 Вт через USB 3.2 Gen 2x2;
• приятный строгий дизайн;
• очень богатая комплектация.

Особенности:

• наличие только пары DIMM-слотов

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
