Обзор материнской платы ASUS ROG CROSSHAIR X670E HERO: ни в чем себе не отказывай

Около месяца назад мы с вами познакомились с новой платформой AMD AM5 и топовым чипсетом AMD X670E на примере материнской платы ASUS ROG CROSSHAIR X670E GENE. Это высокофункциональное решение microATX-формата станет хорошим дополнением к сравнительно компактной топовой сборке на основе какого-нибудь AMD Ryzen 7000.

А вот если ограничений по размерам нет и нужна топовая ATX-плата, то в таком случае будет интереснее ASUS ROG CROSSHAIR X670E HERO. В ее основе лежит все тот же флагманский AMD X670E, но большая площадь позволила расширить список слотов и разъемов. О том, что изменилось и как все это работает, мы расскажем далее в материале.

Спецификация

Модель	ASUS ROG CROSSHAIR X670E HERO
Чипсет	AMD X670E
Процессорный разъем	Socket AM5
Поддерживаемые процессоры	AMD Ryzen 7000
Поддержка памяти	4 x DIMM-слоты с поддержкой максимум 128 ГБ памяти с частотой до DDR5-6400 МГц
Слоты расширения	2 x PCI Express 5.0 x16 (x16 или х8+х8) 1 x PCI Express 4.0 x1
Дисковая подсистема	2 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 5.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 5.0 x4) — на дополнительной плате 2 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 4.0 x4) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10 SATA, NVMe
LAN	1 x Intel I225-V (10/100/1000/2500 Мбит/с)
Wi-Fi / Bluetooth	Wi-Fi 6E (2х2, поддерживает Wi-Fi 802.11ax при 2,4, 5 и 6 ГГц; Bluetooth 5.3)
Звуковая подсистема	SupremeFX (8-канальный кодек Realtek ALC4082 + усилитель ESS ES9218 QUAD DAC)
Разъемы питания	1 х 24-контактный ATX 2 x 8-контактные ATX12V 1 х 6-контактный PCIe
Вентиляторы	2 x разъема вентилятора CPU (4-контактный) 2х разъема подключения водоблоков СВО (4-контактный) 4 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 х кнопка обновления BIOS 1 x кнопка сброса настроек CMOS 1 x HDMI 2.1 2 x USB 4 (с возможностью вывода видеосигнала) 1 х USB 3.2 Gen 2х2 Type-C 8 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C (с возможностью вывода видеосигнала) 1 x RJ45 2 х коннекторы антенны Wi-Fi 1 x Optical S/PDIF out 5 x позолоченные аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2х2 (до 60 Вт) 2 х USB 3.2 Gen 1 (поддерживает 4 х USB 3.2 Gen 1) 3 x USB 2.0 (поддерживает 6 x USB 2.0)
BIOS	256 Mбит Flash ROM UEFI AMI BIOS
Форм-фактор	ATX 305 x 244 мм
Сайт производителя	ASUS ROG
Страница устройства	ASUS ROG CROSSHAIR X670E HERO
Страница поддержки	ASUS ROG CROSSHAIR X670E HERO (новые версии BIOS, драйверов и т.д.)

Упаковка и комплектация

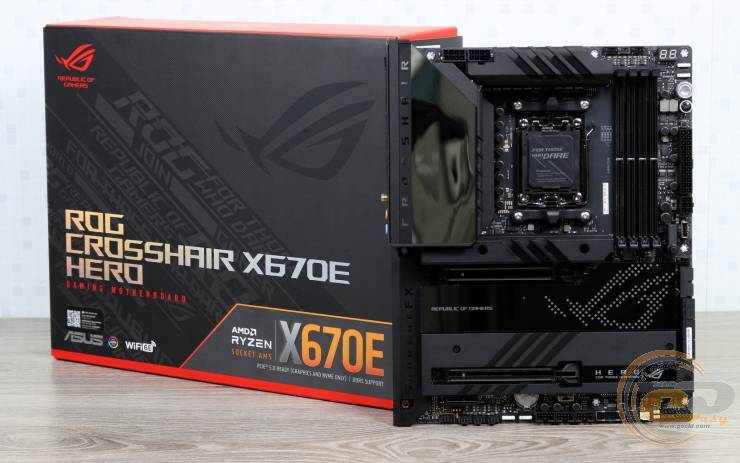

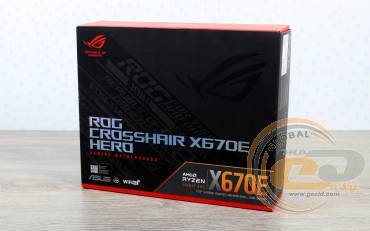

Картонная коробка в лучших традициях линейки ASUS ROG сможет рассказать о ряде особенностей платы, а их действительно немало.

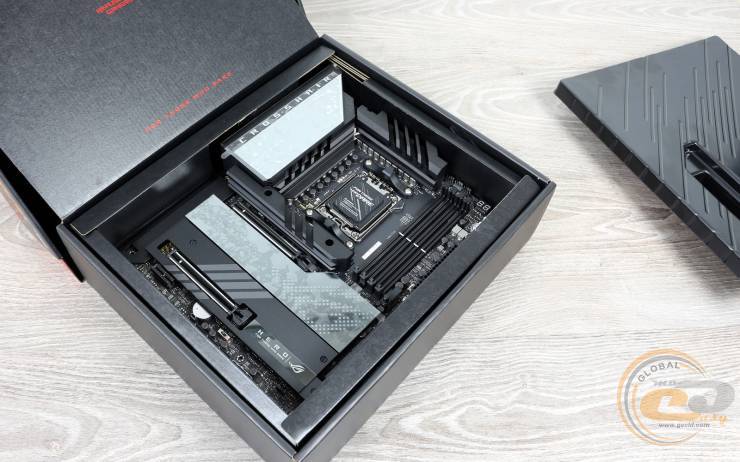

Внутри устройство защищено с помощью дополнительных картонных вставок по бокам.

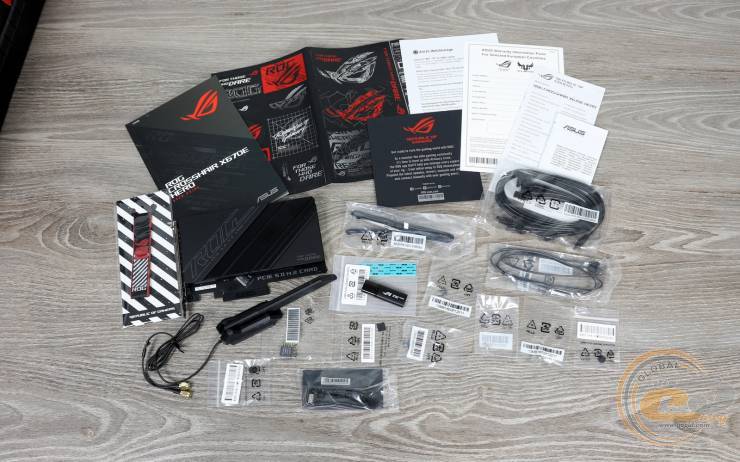

Топовой модели – соответствующая комплектация. В данном случае в коробке мы нашли:

• четыре SATA-шлейфа;
• два кабеля для подключения подсветки;

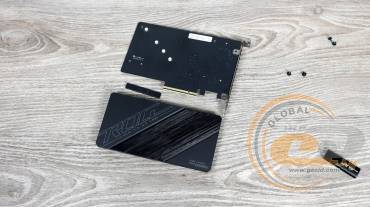

• плату PCIe 5.0 для M.2-накопителя;
• одну термопрокладку для M.2-накопителя;
• антенну для Wi-Fi-модуля;
• набор ASUS Q-Connector для подключения передней панели;

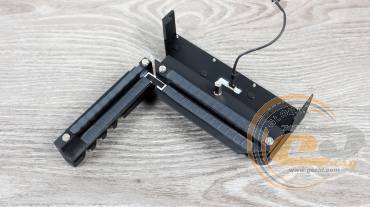

• кронштейн для видеокарт;
• флешку с драйверами и утилитами;
• брелок;
• набор наклеек;
• руководство пользователя.

Дизайн и особенности платы

ASUS ROG CROSSHAIR X670E GENE

ASUS ROG CROSSHAIR X670E HERO

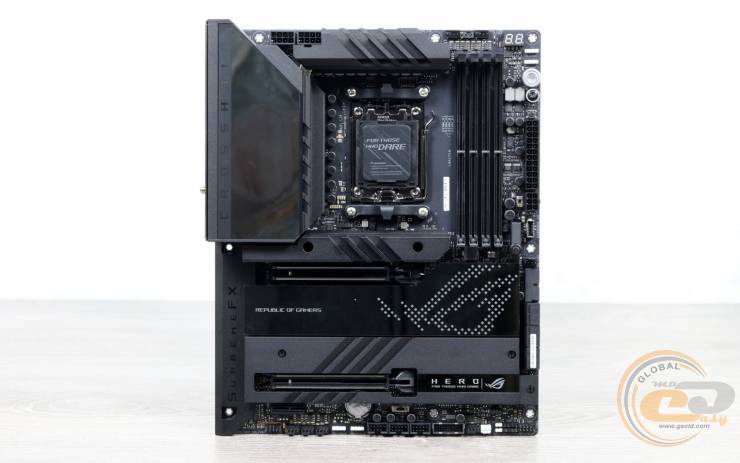

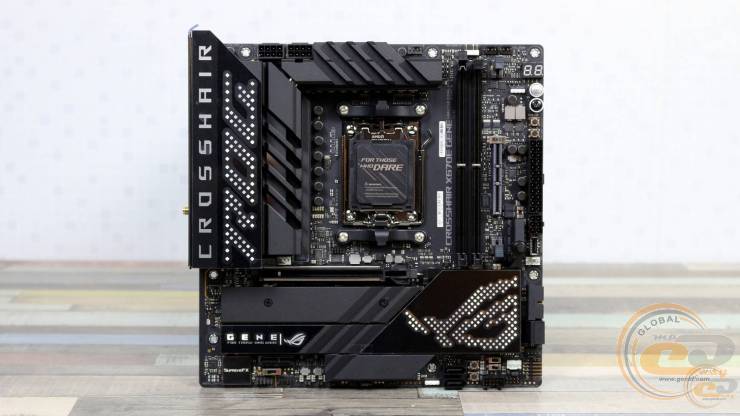

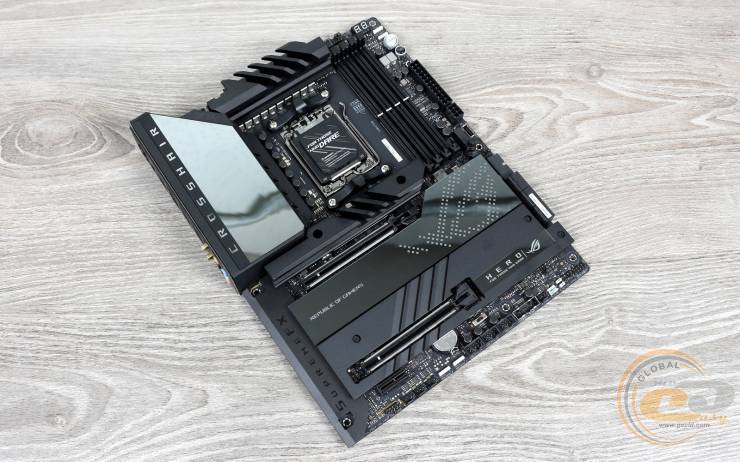

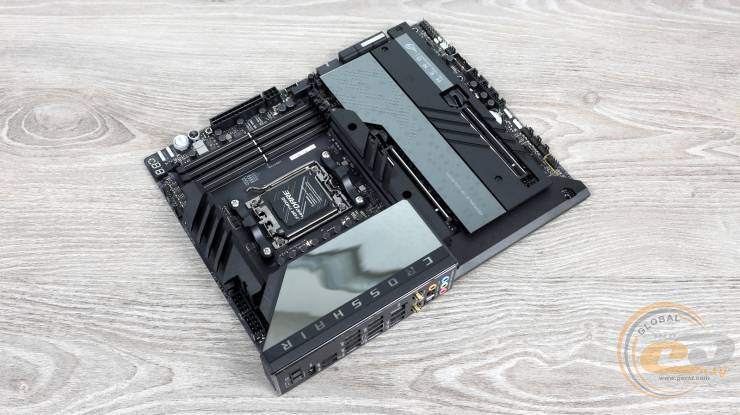

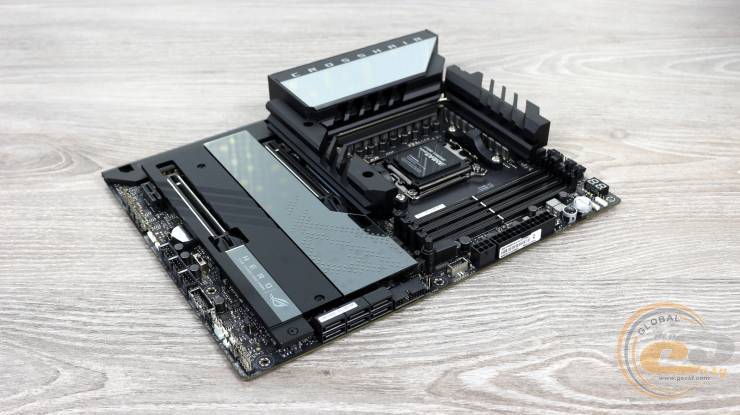

Сходство двух моделей между собой видно невооруженным глазом. Весьма строгий дизайн в темных тонах также разбавлен серебристыми надписями и стилизованным логотипом. И если даже в случае с более компактной ASUS ROG CROSSHAIR X670E GENE у нас не было претензий к компоновке, то с полноформатной ASUS ROG CROSSHAIR X670E HERO ситуация ничуть не изменилась.

Более того, с размерами 305x244 мм, плата получила +36% полезной площади, которая здесь использована по-максимуму — об этом дальше.

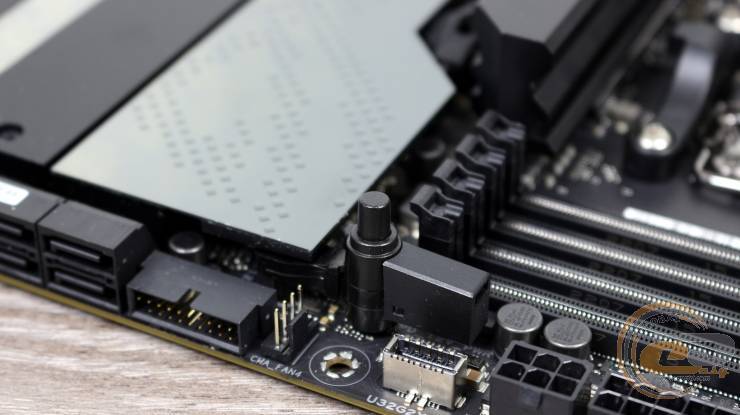

Из удобств отметим наличие кнопки для извлечения видеокарты ближе к правому краю платы.

Подсветка ASUS AURA также находится на месте. И это не просто подсветка зоны у интерфейсной панели — есть стилизованные надписи и логотип ROG. Конечно, все это настраивается с помощью комплектного ПО Armoury Crate.

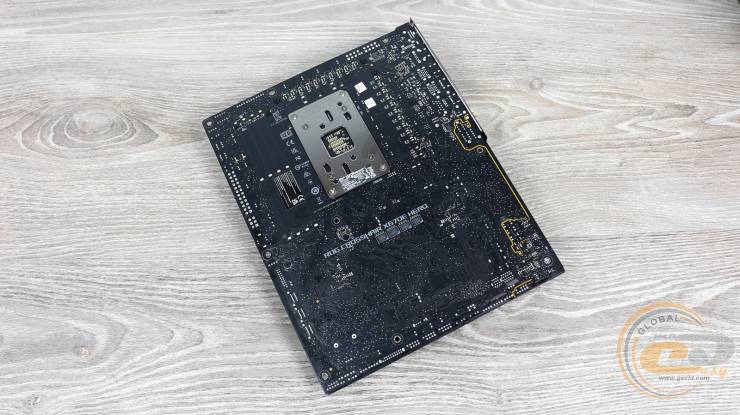

На обороте находится стандартная опорная пластина процессорного разъема, а также винты крепления радиаторов охлаждения чипсета и подсистемы питания процессора.

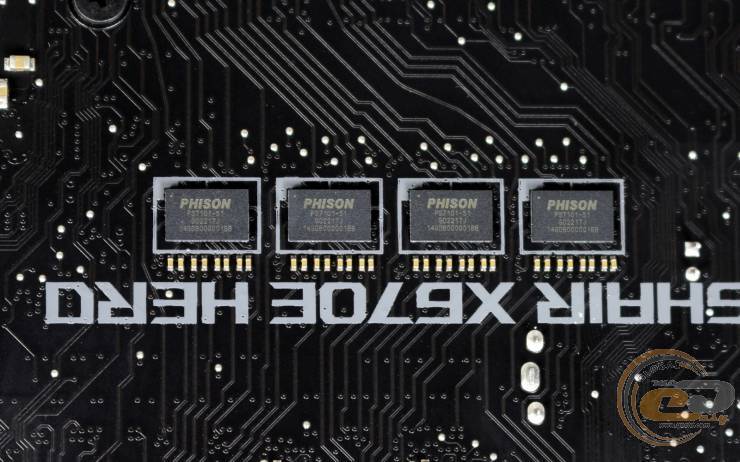

А еще здесь расположились четыре чипа Phison PS7101-51, для коммуникации M.2-накопителей с центральным процессором через шину PCIe 5.0.

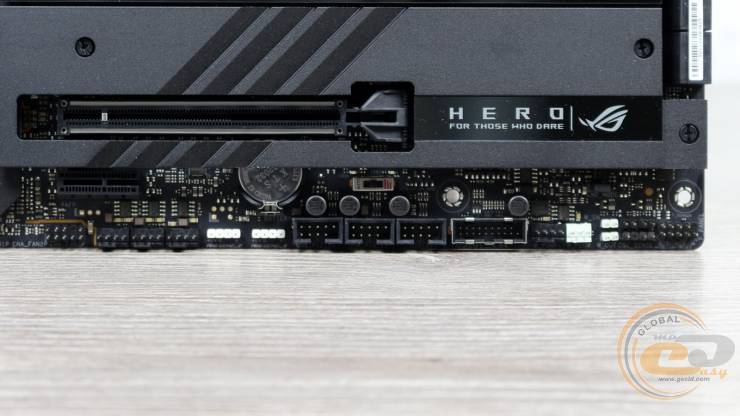

Теперь подробнее о передней панели ASUS ROG CROSSHAIR X670E HERO. В ее нижней части расположились: колодка подключения аудиоразъемов передней панели, разъемы для светодиодной ленты, разъем для термодатчика, а также колодка подключения кнопок и индикации фронтальной панели.

Здесь же находятся три колодки для активации шести портов USB 2.0 и одного USB 3.2 Gen 1 для подключения пары соответствующих разъемов. А над ними виден переключатель "Alteration Mode", позволяющий вручную выбрать используемую шину для передачи данных к процессору между PCIe 4.0 и 3.0 или оставить этот выбор на усмотрение самой платы.

А вот кнопок «BCLK+» и «BCLK-» для быстрой смены базовой частоты, присутствовавших в компактной модели, здесь не предусмотрено.

Ряд полезных элементов есть и по правому краю платы. Здесь распаян еще один горизонтальный разъем для подключения пары портов USB 3.2 Gen 1 и один вертикальный для USB 3.2 Gen 2x2, три кнопки, в том числе и для старта системы, еще пара колодок RGB-подсветки и диагностический индикатор. Кстати, USB 3.2 Gen 2x2 способен передавать мощность до 60 Вт, но для этого обязательно нужно подключить 6-контактный коннектор питания PCIe.

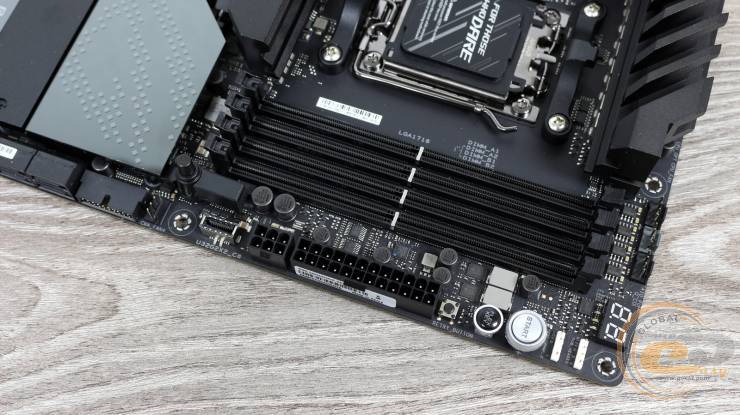

Рядом расположены четыре DIMM-слота для установки модулей оперативной памяти стандарта DDR5. Для удобства монтажа фиксаторы имеются только с одной стороны. Поддерживаются модули частотой до 6400 МГц, а максимальный общий объем может составлять 128 ГБ. Также имеется поддержка профилей разгона памяти AMD EXPO.

Для расширения функциональности ASUS ROG CROSSHAIR X670E HERO есть три слота:

1. PCI Express 5.0 x16 (в режиме х16 или х8);

2. PCI Express 5.0 x16 (в режиме х16 или х8);

3. PCI Express 4.0 x16 (в режиме х1);

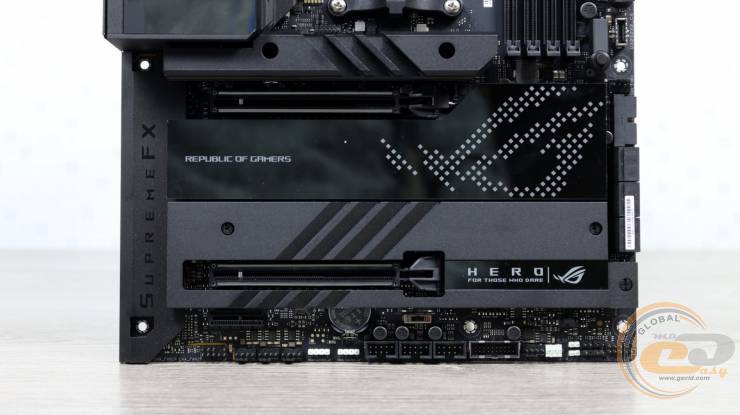

Оба верхних слота усилены и готовы предоставить 16 линий PCIe при использовании одной из них или 8 линий при задействовании обеих. В то же время извлечение видеокарты кнопкой реализовано только в верхнем.

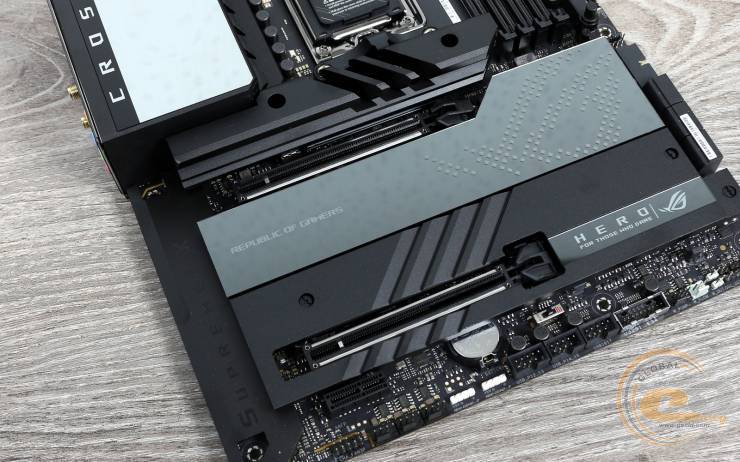

А вот площадь вокруг них по максимуму использована для установки M.2-накопителей. Один такой расположится над верхним PCIe x16, а три других – у нижнего его "близнеца". Все они поддерживают устройства формата M.2 от 2242 до 2280. Кстати, оптимальный как раз последний, потому что в таком случае для крепления будут использоваться фиксаторы, а не винты. А вот стандарты передачи отличаются – два из них поддерживают шину PCIe 5.0 x4, тогда как еще пара позволяет рассчитывать на PCIe 4.0 x4.

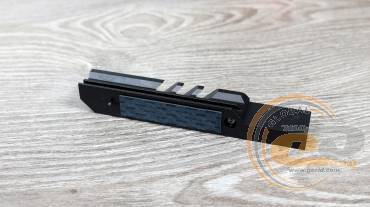

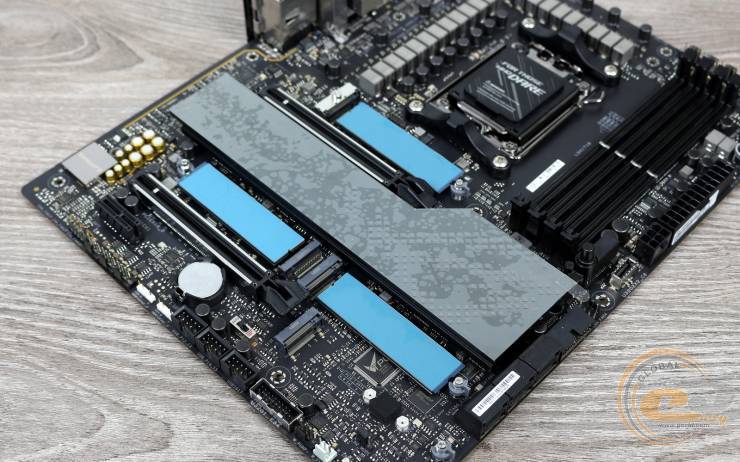

Для охлаждения накопителей используются отдельные радиаторы с термопрокладками, которые крепятся с помощью винтов с лицевой стороны.

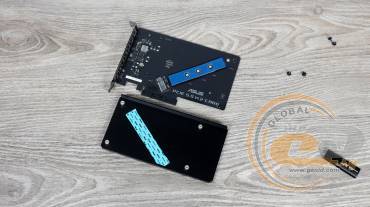

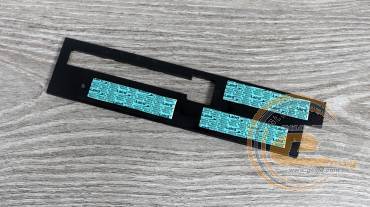

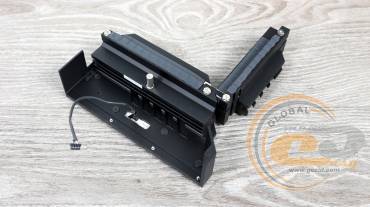

Более того, еще один M.2-накопитель уже формата до 22110 включительно можно установить с помощью комплектной карты-переходника для слота PCI Express 5.0. В наличии также есть термопрокладка, крепежные элементы и металлический корпус-радиатор.

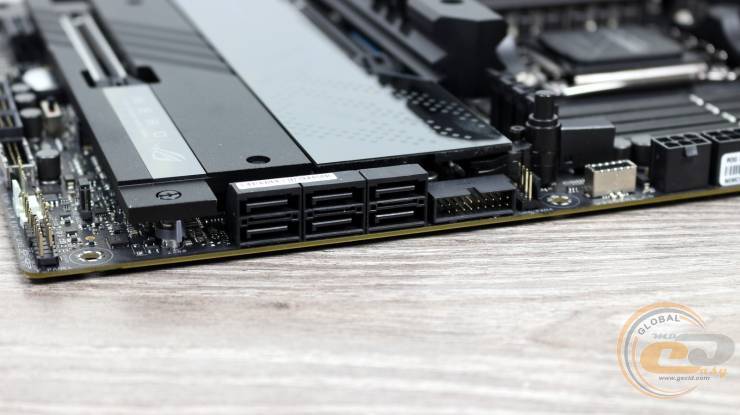

Кроме того, дисковую подсистему можно дополнить с помощью шести разъемов SATA 6 Гбит/с с горизонтальным расположением, благодаря чему все они будут доступны даже при использовании очень габаритной видеокарты.



Система охлаждения ASUS ROG CROSSHAIR X670E HERO включает сразу ряд элементов: радиатор на чипсете, радиаторы на M.2-накопители и пару алюминиевых радиаторов на элементах подсистемы питания, соединенные тепловой трубкой.

Что ж, давайте узнаем, как все это эффективно работает. Во время тестирования, а у нас, напомним, 170-ваттный 32-поточный AMD Ryzen 9 7950X, были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 46°C;
• верхний радиатор охлаждения элементов подсистемы питания – 50°C;
•  боковой радиатор охлаждения элементов подсистемы питания – 50°C;
• дроссели сверху – 55°C.

По всей видимости, количества и размеров радиаторов вполне достаточно для эффективного охлаждения компонентов платы даже при использовании топового для данной платформы CPU.

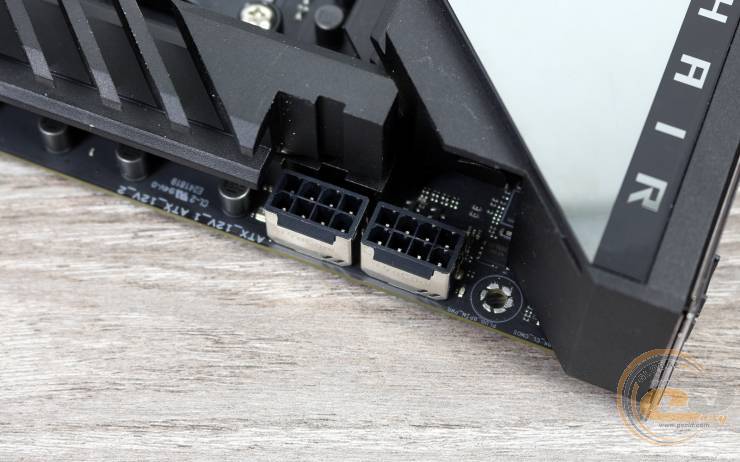

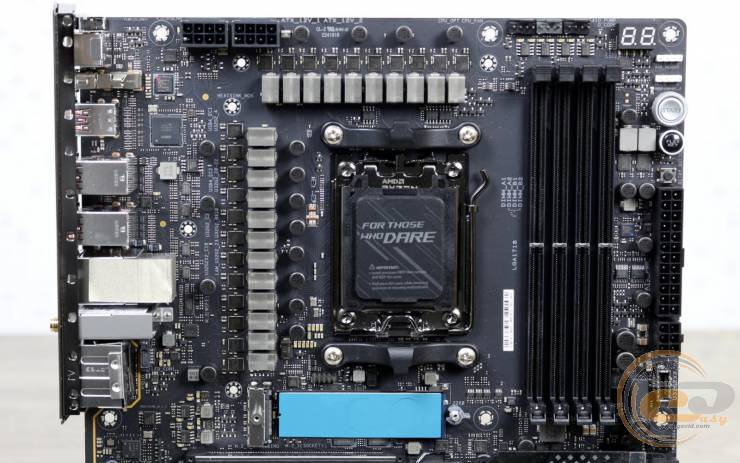

Питание процессора реализовано на базе двух 8-контактных разъемов ATX12V, что вполне логично, учитывая немаленькое энергопотребление многоядерщиков AMD Ryzen 7000.

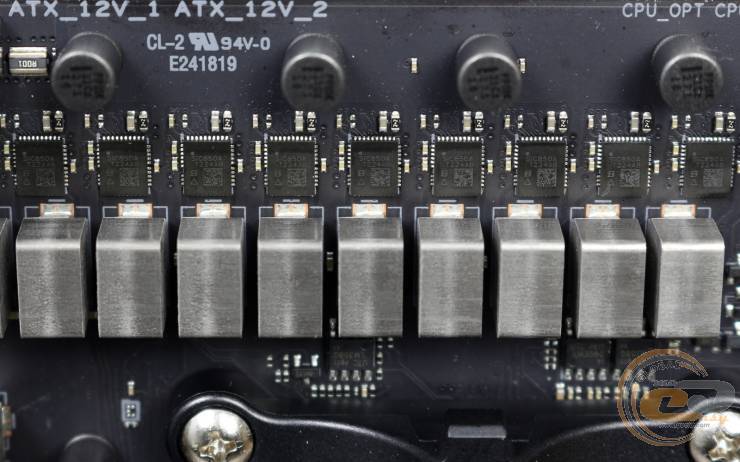

Осуществляется оно по 18+2-фазной спаренной схеме для вычислительных ядер и дополнительных узлов с показателем номинального тока до 110 А.

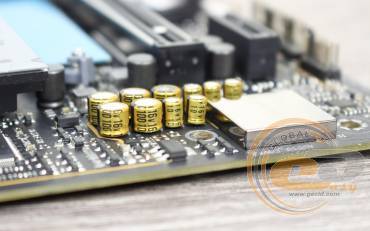

А элементная база платы состоит из твердотельных конденсаторов, ферритовых дросселей и микросхем SiC850A (T224AB).

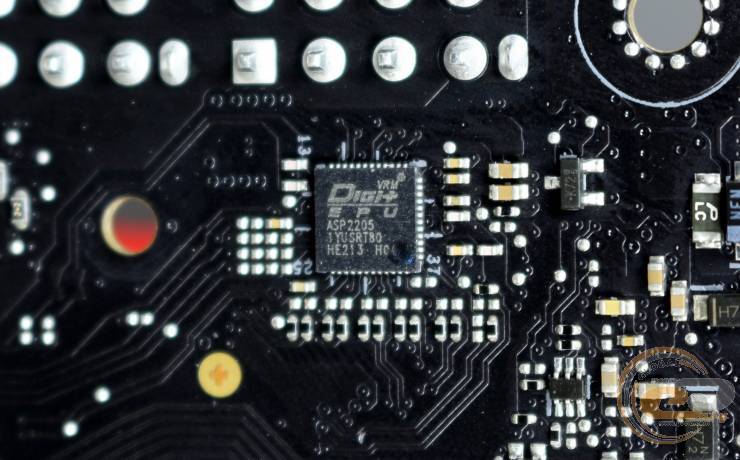

ШИМ-контроллером питания выступает чип ASP2205.

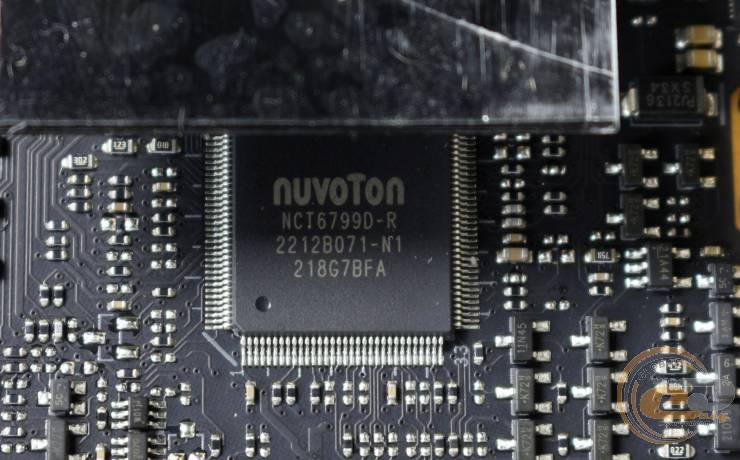

В то время как мультиконтроллер платы представлен микросхемой NUVOTON NCT6799D-R.

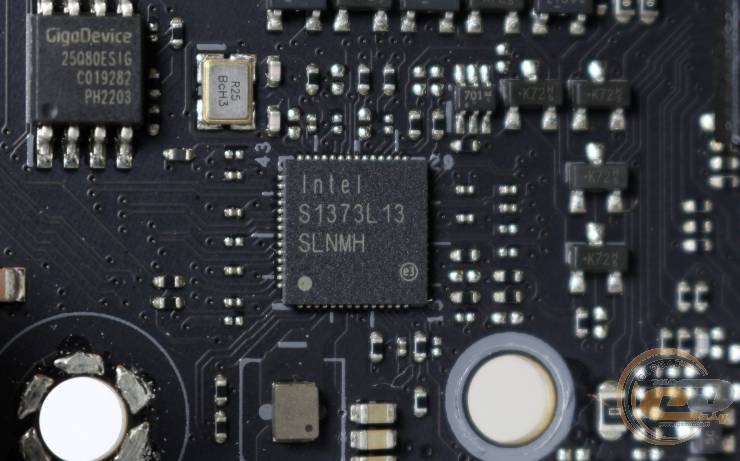

Для поддержки сетевых соединений служит LAN-контроллер Intel I225-V (SLNMH), способный передавать информацию со скоростью до 2,5 Гбит/с.



Звуковая подсистема SupremeFX здесь также в топовом исполнении. Она основана на 8-канальном HDA-кодеке Realtek ALC4082, сотрудничающим с усилителем Savitech SV3H712 AMP и аудиоконденсаторами. И, конечно, присутствует экранирование этой подсистемы во избежание помех от других узлов платы.

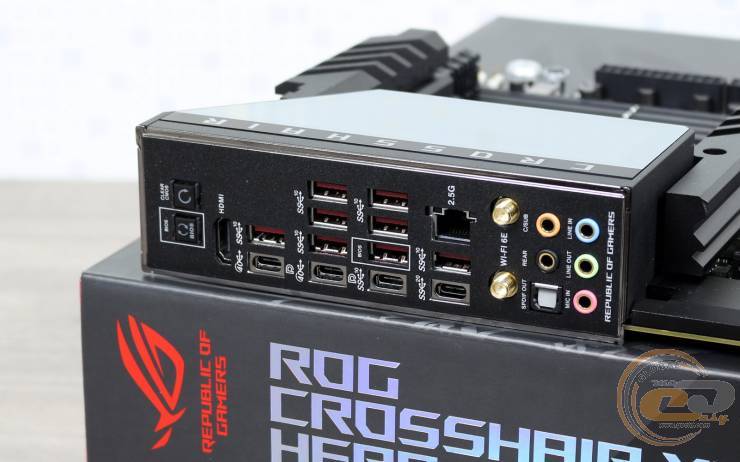

На интерфейсную панель ASUS ROG CROSSHAIR X670E HERO выведены следующие порты и кнопки:

• 1 х кнопка обновления BIOS
• 1 x кнопка сброса настроек CMOS
• 1 x HDMI 2.1
• 2 x USB 4 (с возможностью вывода видеосигнала)
• 1 х USB 3.2 Gen 2х2 Type-C
• 8х USB 3.2 Gen 2 Type-A
• 1 х USB 3.2 Gen 2 Type-C (с возможностью вывода видеосигнала)
• 1 x RJ45
• 2 х коннектора антенн Wi-Fi
• 1 x Optical S/PDIF out
• 5 x позолоченные аудиопорты

Утешает поддержка беспроводных интерфейсов Wi-Fi 6 и Bluetooth 5.3, к тому же антенна идет в комплекте поставки. Также выделим наличие двенадцати USB-портов, включая два стандарта USB 4 с пропускной способностью 40 Гбит/с. Кстати, они и USB 3.2 Gen 2 Type-C также разрешают транслировать видеосигнал. Для этой же цели находится отдельный порт HDMI.

А вот USB 2.0 здесь нет ни одного. Что ж, это, пожалуй, первая плата в наших руках, где полностью отказались от второй ревизии этого интерфейса на тыльной панели.

В завершение этой части обзора, как обычно, несколько строк об организации активного охлаждения.

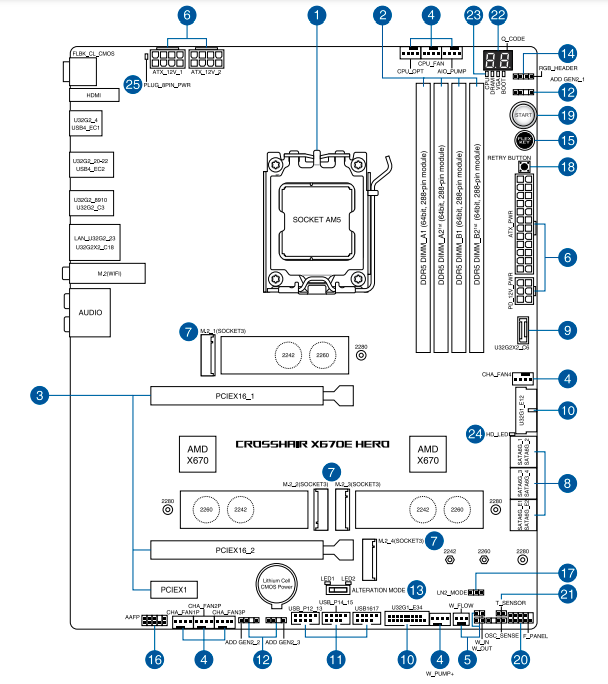

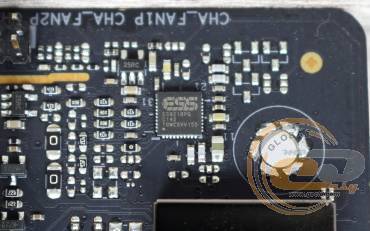

В наличии восемь 4-контактных разъемов (обозначены цифрой "4") с поддержкой ШИМ-регулировки скорости. Два из них служат для системы охлаждения CPU, еще столько же предназначены для подключения помпы, а четыре других – для корпусных вентиляторов. Также есть еще три дополнительных коннектора (помеченные цифрой "5") для мониторинга температур и соответствующей ручной настройки охлаждения внутри ПК.

UEFI BIOS и Armoury Crate

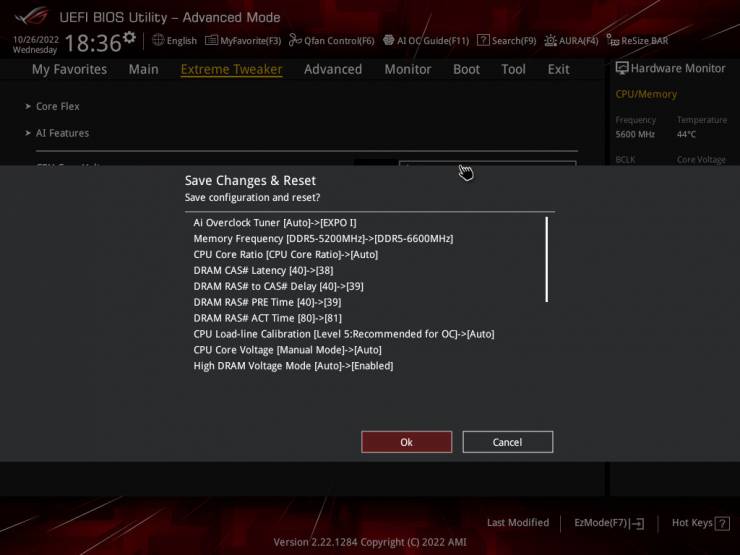

Тестируемая плата ASUS ROG CROSSHAIR X670E HERO использует современный загрузчик на основе графического интерфейса UEFI, производить настройки в котором можно с помощью мышки. Функциональные возможности BIOS позволят не только оптимально конфигурировать систему, в том числе настроить режим работы каждого вентилятора, но и осуществлять разгон. А для мониторинга можно использовать либо правую боковую панель, отображаемую во всех разделах, либо специальную вкладку «Monitor».



Также мониторить систему и осуществлять ряд настроек можно непосредственно с ОС с помощью программы Armoury Crate.

Частоты процессора и памяти, а также возможности разгона

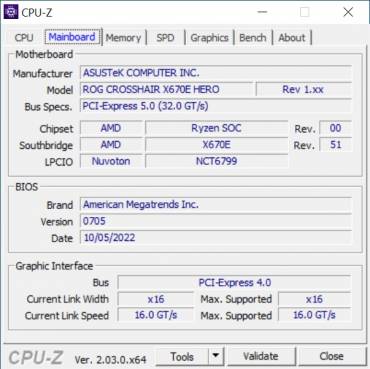

Минимальная частота тестового процессора AMD Ryzen 9 7950X, которую нам удалось зафиксировать, составила 3,6 ГГц.

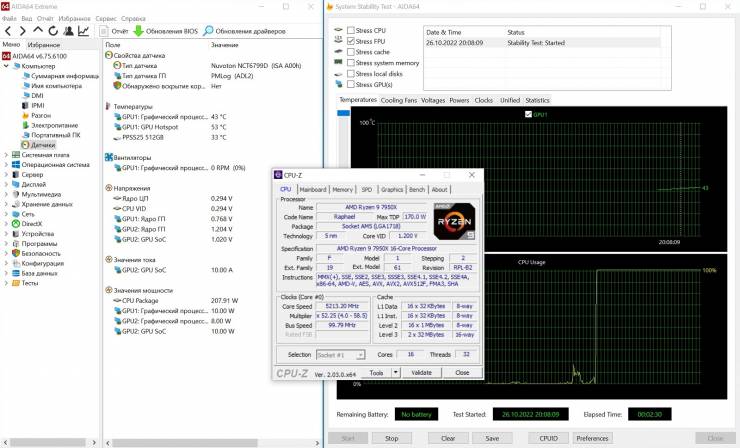

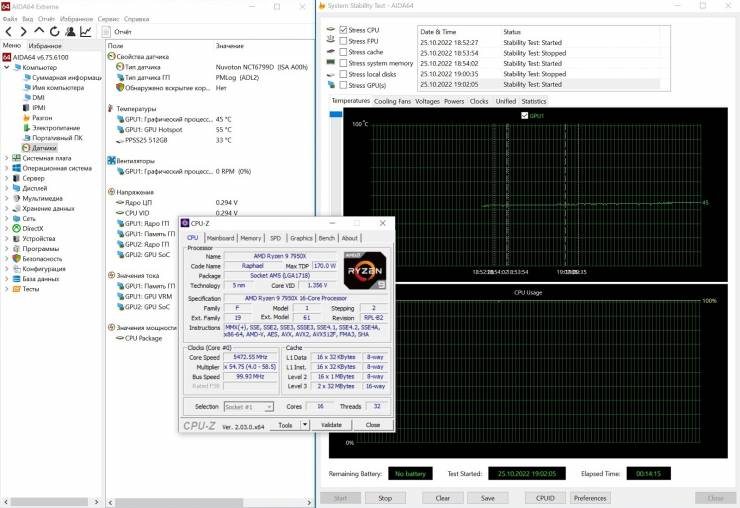

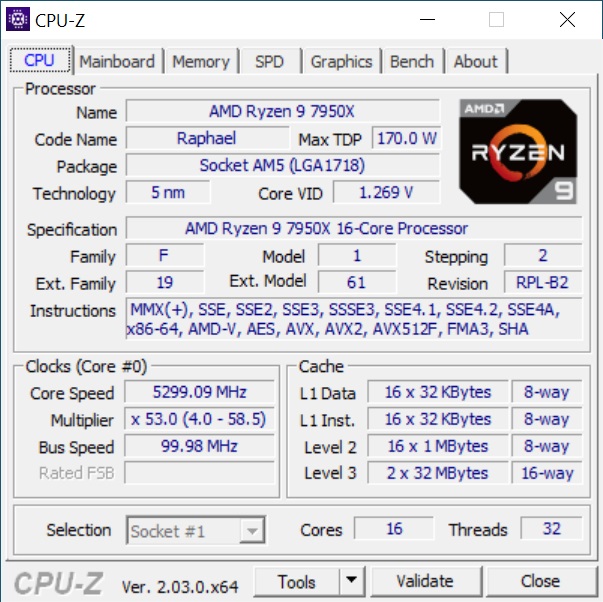

А вот при стресс-тесте CPU-Z Stress Test без разгона частота зафиксировалась на стабильных 5,3 ГГц для всех ядер при напряжении 1,269 В.

Далее Stress CPU в AIDA64. Получили еще больше – 5,47 ГГц при 1,356 В, причем показатели были стабильными в течение всего теста.

Более требовательный Stress FPU в той же AIDA64 уменьшил и частоту, и напряжение на процессоре – 5,2 ГГц при 1,2 В, троттлинга не было. Но такой тест длился всего 5 мин, потому что за это время CPU уже нагревалось до 95°С. Вся система при этом потребляла 335 Вт.

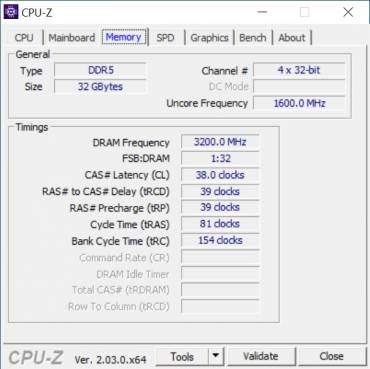

Модули оперативной памяти DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32 (2х16 ГБ) при тестировании удалось запустить на частоте XMP-профиля DDR5-5200 МГц. В то же время другой комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2x16 ГБ) стабильно работал на частоте EXPO-профиля 6000 МГц.



А теперь о разгоне. Показатель LLC был выставлен на уровне 5, частота – 5,5 и 5,6 ГГц, напряжение – 1,36 и 1,4 В соответственно. В обоих случаях система запускалась и проходила тест в AIDA Stress CPU, но крашилась при попытке запустить AIDA Stress FPU или CPU-Z Stress CPU.



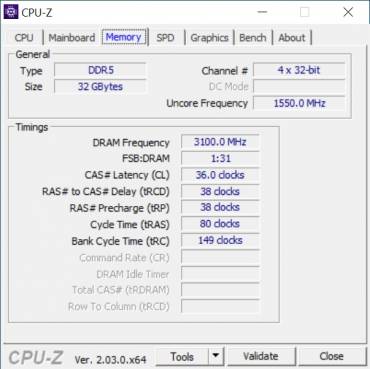

В то же время комплект DDR5-6000 Kingston FURY DDR5 KF560C36BBEAK2-32 (2 x 16 ГБ) запустился и стабильно работал на частоте 6200 МГц без смены таймингов и при 6400 МГц с увеличением последних до 38-39-39.

Тестирование

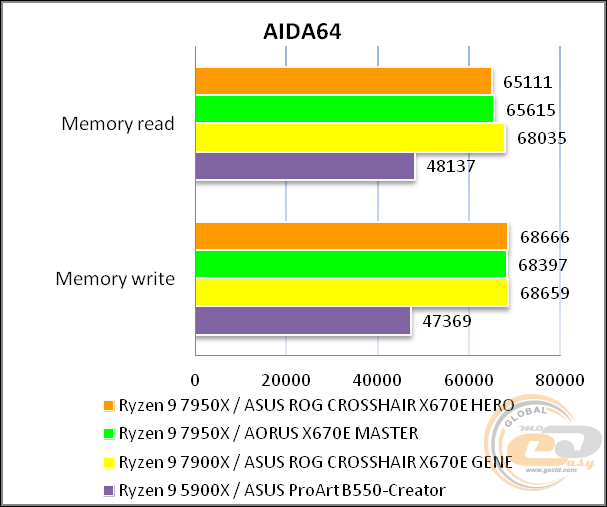

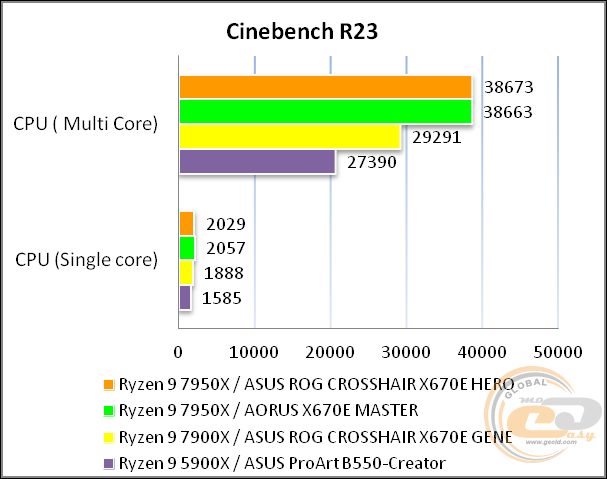

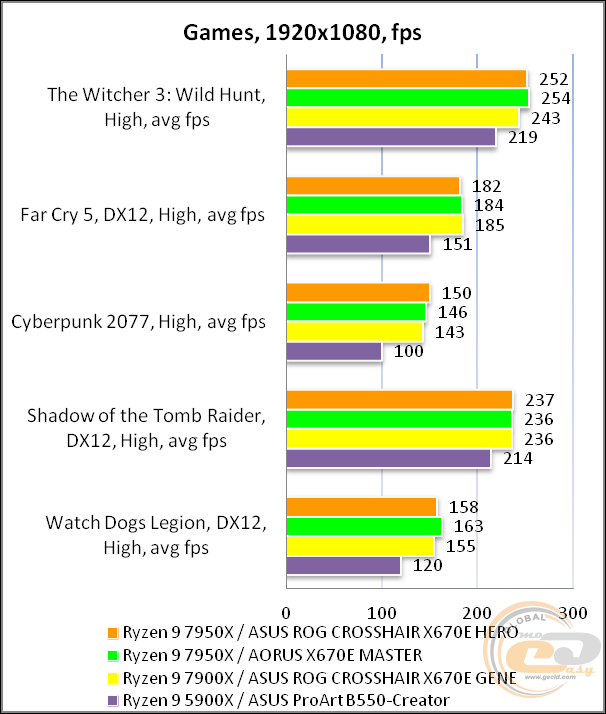

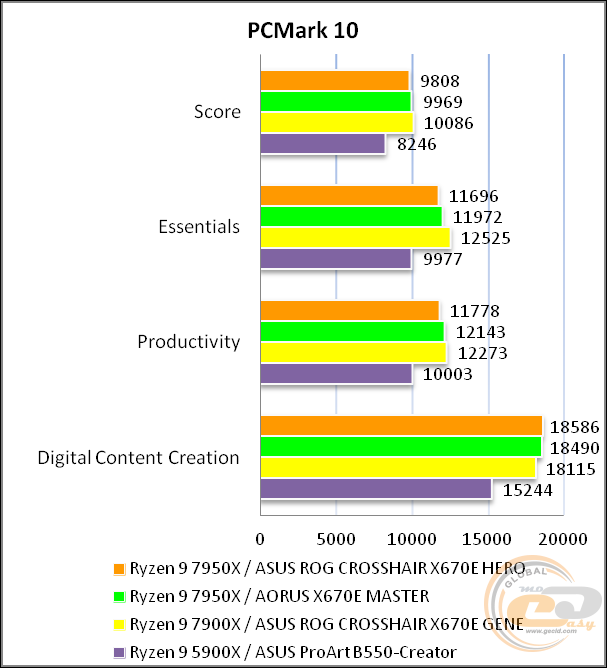

Для проверки возможностей материнской платы ASUS ROG CROSSHAIR X670E HERO использовалось следующее оборудование:

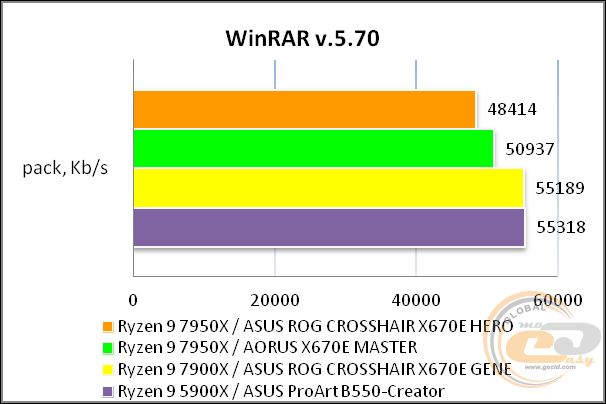

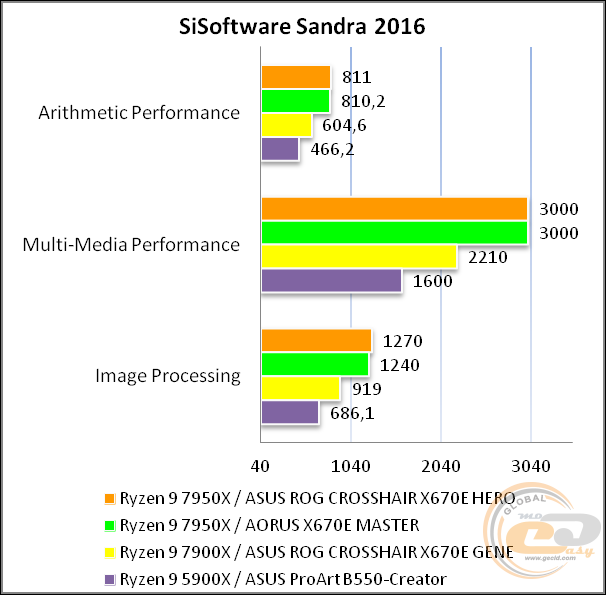

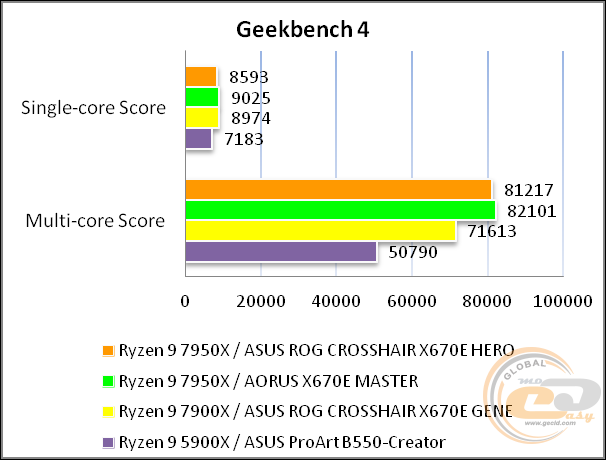

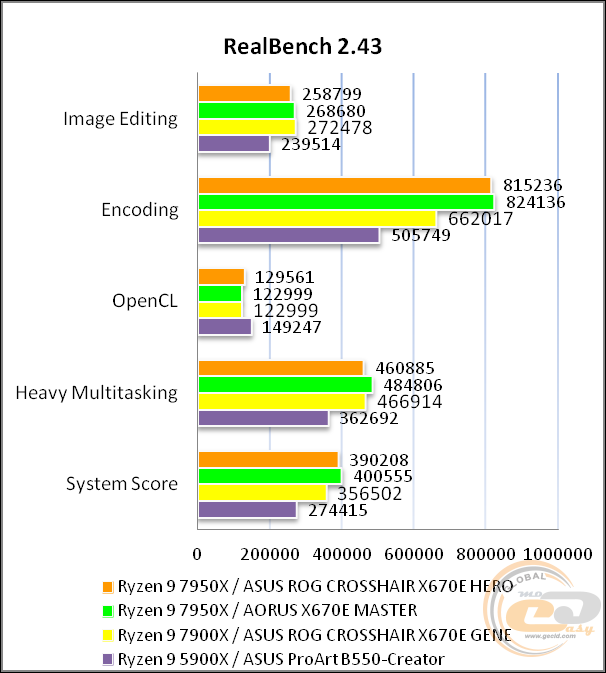

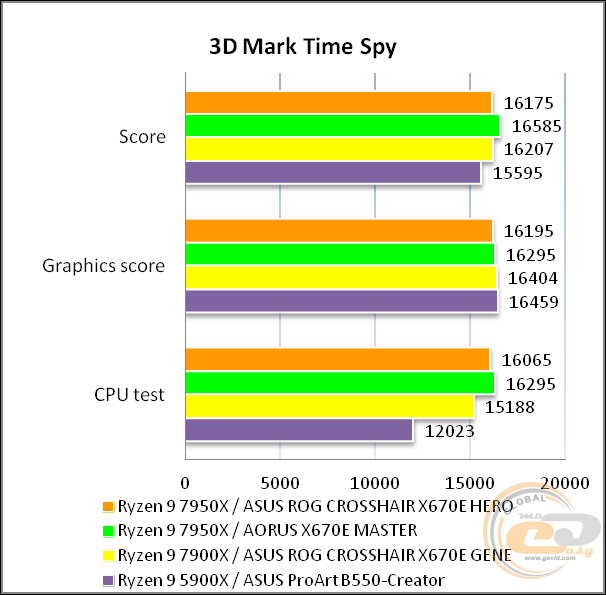

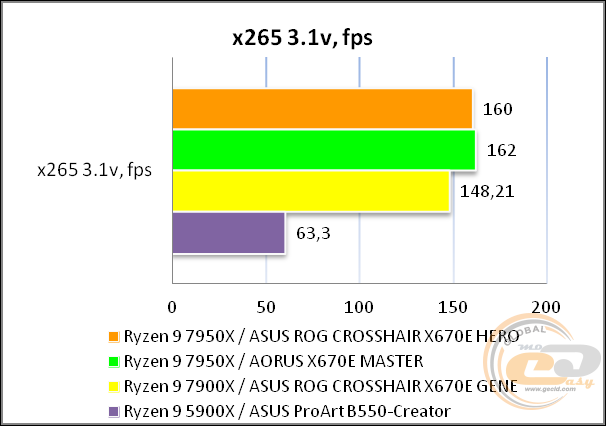

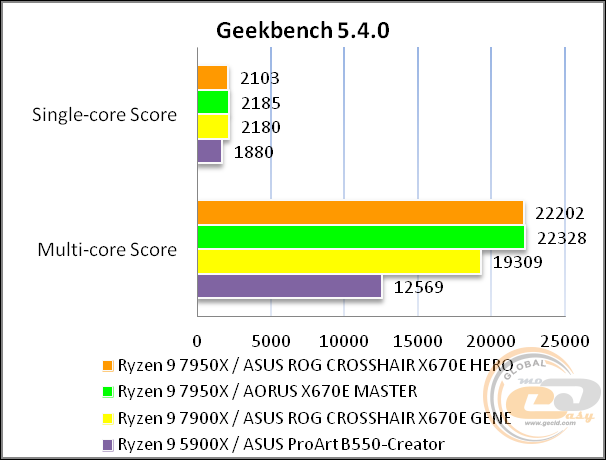

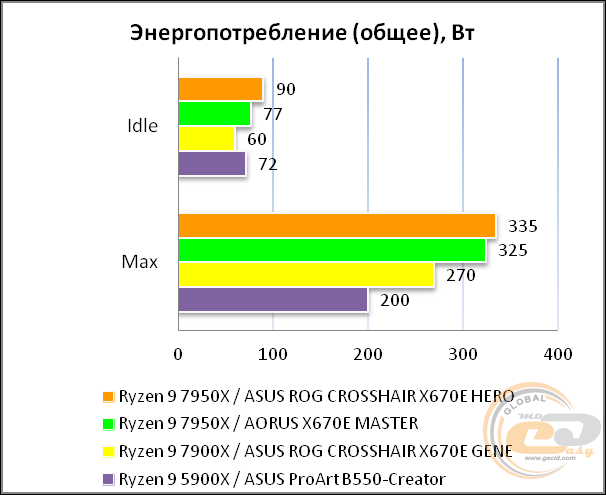

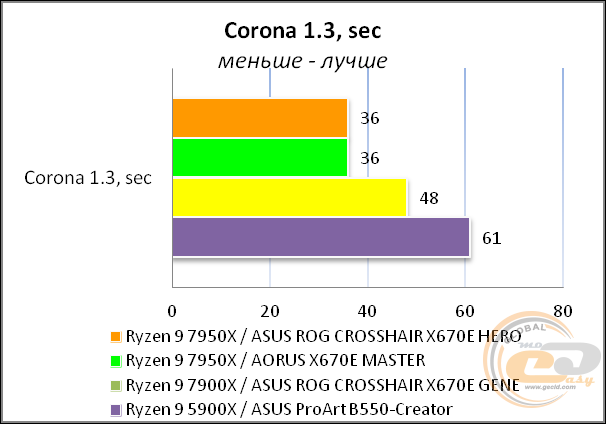

Система на основе ASUS ROG CROSSHAIR X670E HERO справилась со всеми проведёнными тестами, а топовый 32-поточный AMD Ryzen 9 7950X все время работал стабильно. К слову, этому также способствовало использование 2-вентиляторной ASUS TUF Gaming LC 240 ARGB для охлаждения последнего.

Тестирование звукового тракта на основе кодека Realtek ALC4082 и усилителя ESS ES9218 QUAD DAC

Отчет о тестировании в RightMark Audio Analyzer

Режим работы: 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

В microATX-модели ASUS ROG CROSSHAIR X670E GENE использовалась связка с кодеком Realtek ALC4080 и усилителем Savitech SV3H712 AMP, тогда как в более габаритной версии "сдружились" Realtek ALC4082 и усилитель ESS ES DAC21. Впрочем, программа RightMark Audio Analyzer в обоих случаях выдает очень схожие высокие оценки, что освободит покупателя от необходимости докупать дискретную аудиокарту.

Итоги

Недавно протестированная материнская плата ASUS ROG CROSSHAIR X670E GENE формата microATX показала, что топовую начинку можно поместить и на достаточно компактной площади. Тем не менее, если в корпусе достаточно места, то ATX-модель ASUS ROG CROSSHAIR X670E HERO позволит получить еще больше возможностей.

Да, данная новинка оборудована уже парой усиленных слотов PCIe x16, один из которых отлично подойдет для видеокарты, в то время как другой запросто станет пристанищем для скоростного SSD – благо, соответствующая плата расширения уже идет в комплекте снабжения. Кроме того, на материнской плате есть еще четыре разъема M.2 для скоростных накопителей и шесть портов SATA. А для модулей ОЗУ здесь предусмотрены четыре слота.

При этом продуманное охлаждение, как каждого SSD формата M.2, так и элементов чипсета и подсистемы питания процессора. Благодаря этому даже использование мощного 16-ядерника не помешало получить хорошие температурные показатели данных узлов – с этим у платы полный порядок.

И конечно же, в арсенале платы есть много других интересных особенностей: пара USB 4.0, RGB-подсветка кожуха интерфейсной панели, высококачественная звуковая система на основе кодека Realtek ALC4082 и усилителя, 2,5-гигабитная сетевая карта и беспроводной модуль с выносной антенной и поддержкой Wi-Fi 6 в трех частотных диапазонах.

Поэтому в итоге, ASUS ROG CROSSHAIR X670E HERO подойдет для желающих получить максимум возможностей для создания высокопроизводительного передового компьютера.

Достоинства:

• 18+2-фазная подсистема питания процессора и качественная элементная база;
• очень эффективное охлаждение;
• усиленные слоты PCIe x16;
• 2,5-гигабитный LAN-контроллер;
• поддержка шины PCI Express 5.0;
• установлен модуль беспроводных интерфейсов Wi-Fi 6 (в трех диапазонах)/Bluetooth 5.3;
• поддержка пяти слотов M.2 Socket 3 (один с помощью платы расширения);
• четыре колодки для светодиодных лент;
• восемь коннекторов для подключения вентиляторов и СВО;
• очень качественная аудиоподсистема;
• отличный набор портов на интерфейсной панели;
• наличие пары USB 4 с возможностью передачи видеосигнала;
• поддержка передачи до 60 Вт через USB 3.2 Gen 2x2;
• приятный строгий дизайн;
• богатая комплектация.
