Обзор и тестирование материнской платы ASUS ROG STRIX X99 GAMING

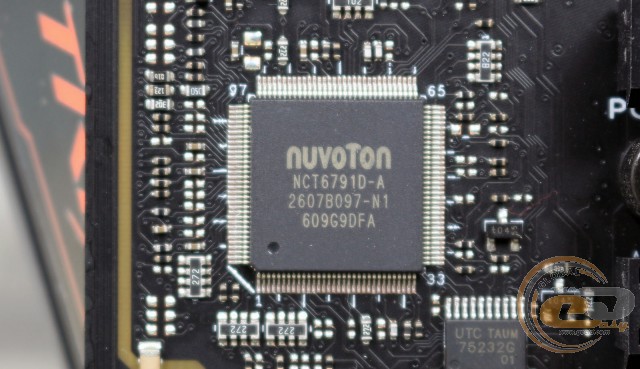

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

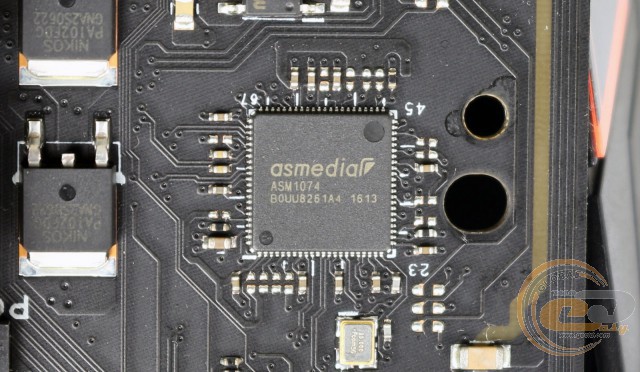

Работа трех портов USB 3.0 на интерфейсной панели реализована при помощи контроллера ASMedia ASM1074.

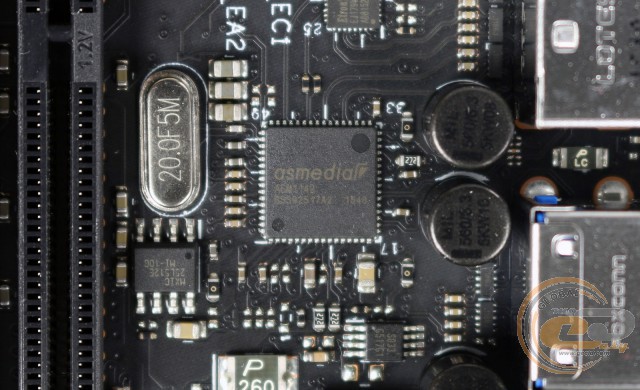

Корректная работа двух портов USB 3.1 обеспечена силами микросхемы ASMedia ASM1142.

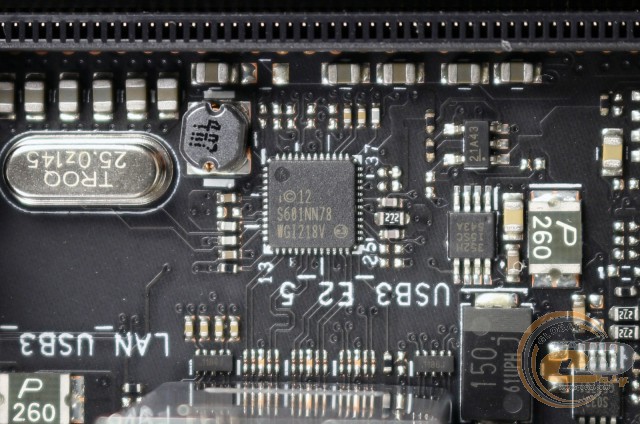

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI218V. Установить приоритеты на использование сетевых ресурсов поможет фирменная технология GameFirst IV.

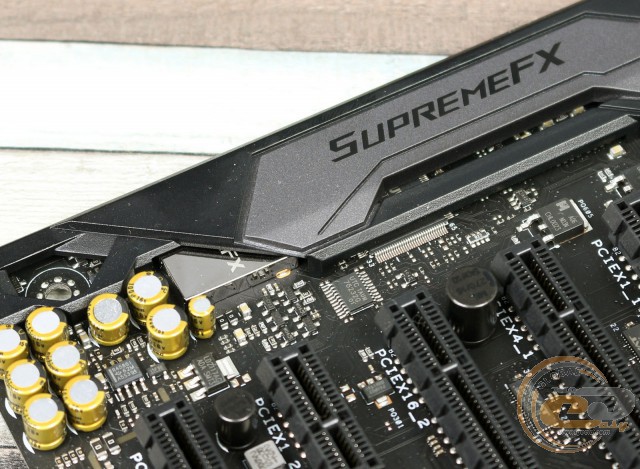

Звуковая подсистема рассматриваемой материнской платы с дизайном ROG SupremeFX основана на 8-канальном HDA-кодеке Realtek ALC1150, который дополнен аудиоконденсаторами Nichicon и парой усилителей для подключения наушников с импедансом до 300 Ом. Во избежание негативного воздействия электромагнитных наводок используется технология экранирования. В комплекте поставляется фирменное ПО Sonic Studio II, позволяющее активировать функцию виртуального воспроизведения звука в формате 7.1, а также предлагающее широкий спектр аудионастроек.

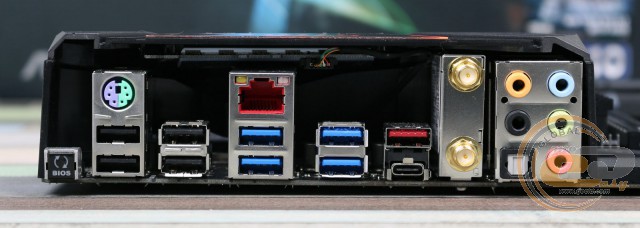

На интерфейсную панель тестируемой модели выведены следующие компоненты:

• 1 х PS/2 Combo;
• 1 x RJ45;
• 4 x USB 3.0;
• 4 x USB 2.0;
• 1 х USB 3.1 Type-C;
• 1 х USB 3.1 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out;
• 2 х разъема для комбинированной антенны Wi-Fi и Bluetooth;
• 1 x кнопка «USB BIOS Flashback».

Помимо главного преимущества в виде комплектного модуля с поддержкой стандартов Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0, интерфейсная панель новинки выгодно отличается наличием десяти портов USB и удобным подключением многоканальной акустики. Также отметим кнопку «USB BIOS Flashback» для обновления прошивки BIOS с флэш-накопителя.

Возможности организации охлаждения внутри системного корпуса у ASUS ROG STRIX X99 GAMING очень хорошие. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для системы охлаждения CPU, один предназначен для подключения водоблока СВО, в то время как три других используются для системных вертушек. Кстати, один из них («High AMP Fan») поддерживает подключение вентиляторов с рабочим током до 3 А.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

Как мы знаем, обладатели процессоров серии Intel Broadwell-E получили в свое распоряжение три уникальные функции: Per Core Overclocking, AVX Ratio Offset и VccU Voltage Control, подробнее о которых вы можете почитать в обзоре Intel Core i7-6900K.

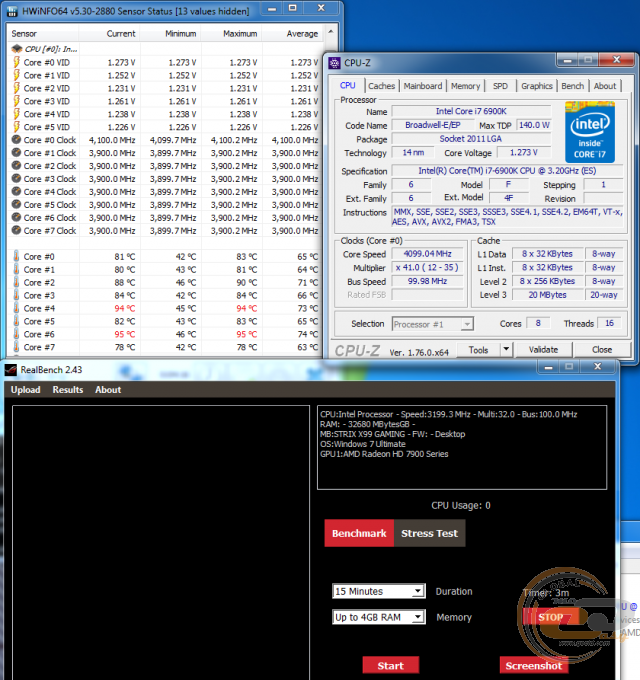

Воспользовавшись функцией автоматического разгона в комплектной утилите в режиме «TPU I», мы получили частоту Intel Core i7-6900K на уровне 4100 МГц для одного ядра при напряжении 1,273 В. В то время как остальные семь ядер работали на частоте 3900 МГц при напряжении от 1,226 до 1,261 В.

В режиме «TPU II» частота самого стабильного ядра (Core 0 в данном случае) составила уже 4200 МГц при напряжении 1,3 В. Остальные ядра работали на скорости 4000 МГц при напряжении от 1,26 до 1,3 В. Однако при этом мы столкнулись с перегревом процессора даже без выполнения AVX-инструкций.

Активация профиля автоматического разгона в BIOS привела к тому, что шесть ядер работали на частоте 4100 МГц, а остальные два – на скорости 4000 МГц. Однако и в этом случае был перегрев.

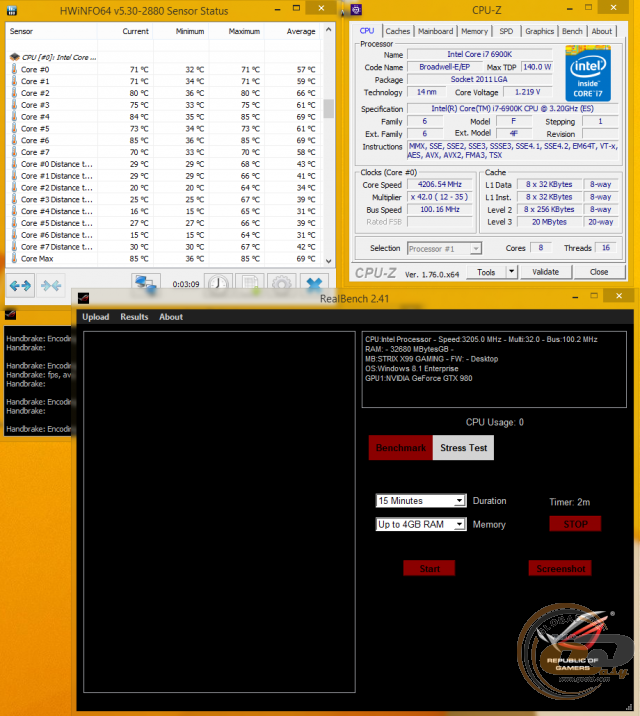

В ручном режиме мы получили стабильную работу системы при частоте 4206 МГц с учетом понижения AVX Core Ratio во избежание перегрева.

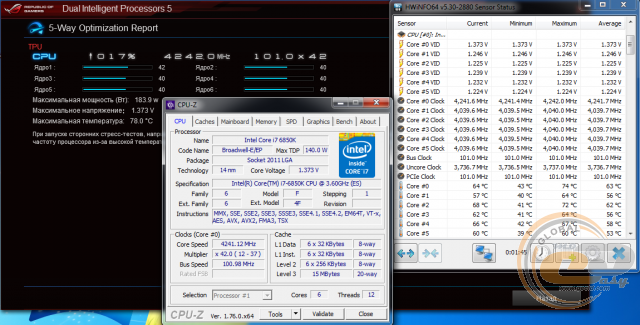

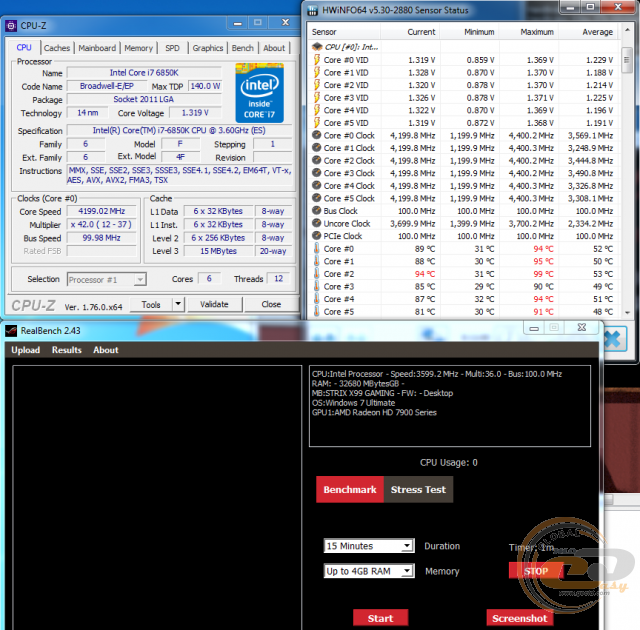

Что же касается процессора Intel Core i7-6850K, то в режиме «TPU II» мы получили частоту 4241 МГц для самого лучшего ядра при напряжении 1,373 В. Остальные ядра работали на скорости 4039 МГц. Проблем с перегревом не было.

Профиль автоматического разгона в BIOS обеспечил частоту в 4200 МГц для всех ядер с напряжением от 1,319 до 1,328 В, однако наблюдался перегрев и троттлинг.

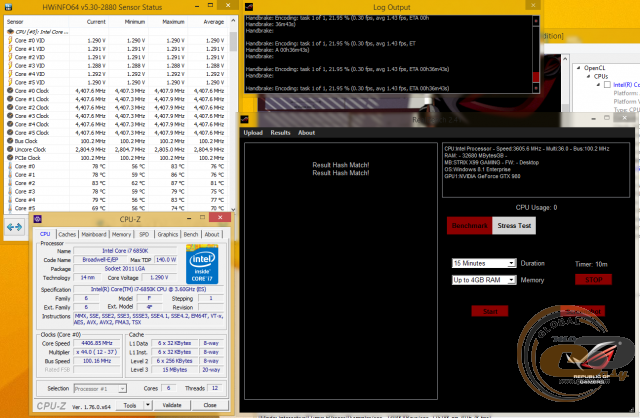

Ручной разгон с понижением AVX Core Ratio привел к частоте 4406 МГц для всех ядер. Система работала абсолютно стабильно, и перегрева не наблюдалось.

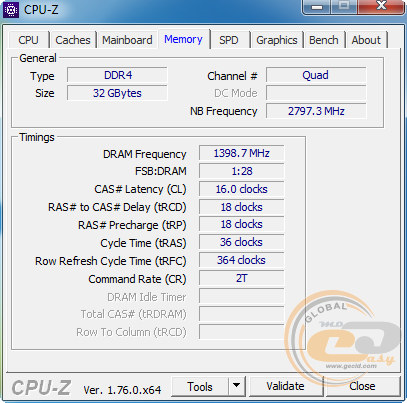

Тестовые модули оперативной памяти были успешно разогнаны до скорости DDR4-2800 МГц при напряжении 1,4 В. На более высоком напряжении модули памяти запустить не удалось.

Тестирование

Для проверки возможностей материнской платы ASUS ROG STRIX X99 GAMING использовалось следующее оборудование:

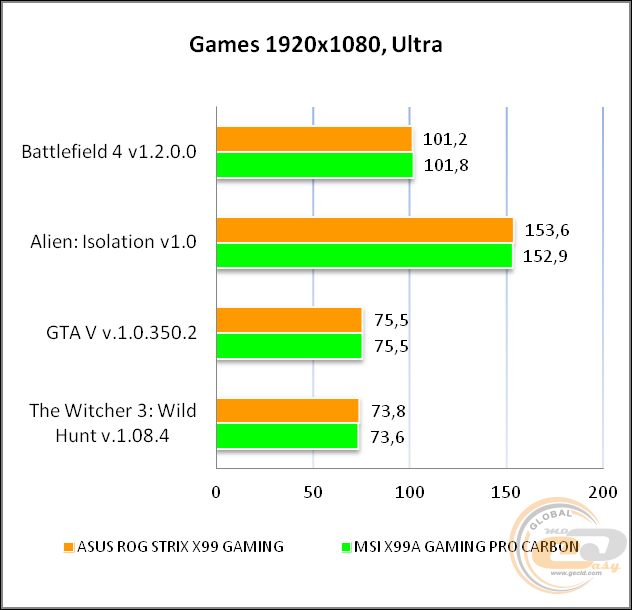

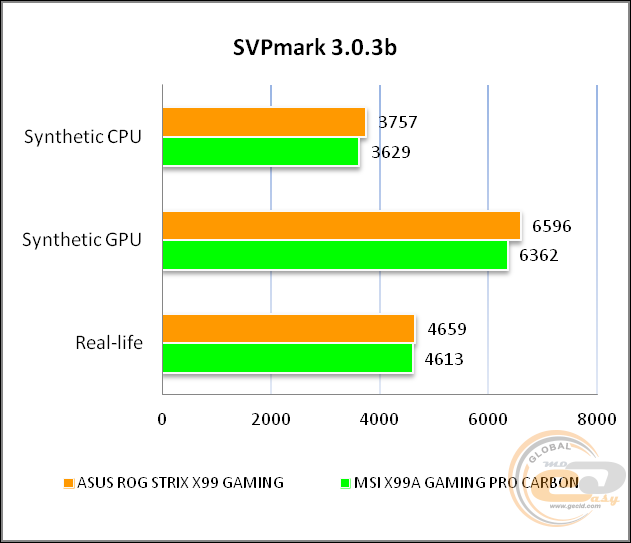

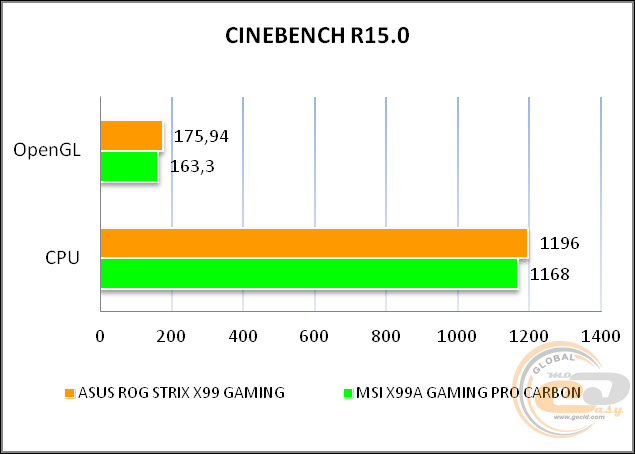

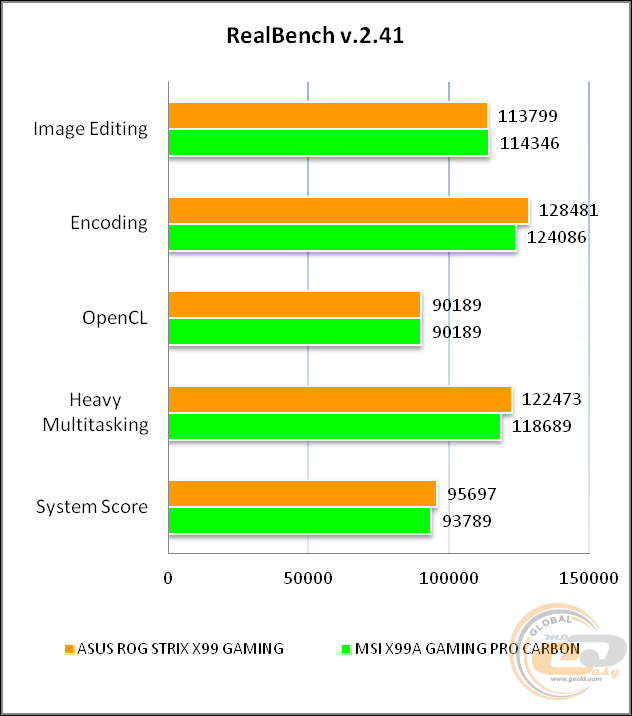

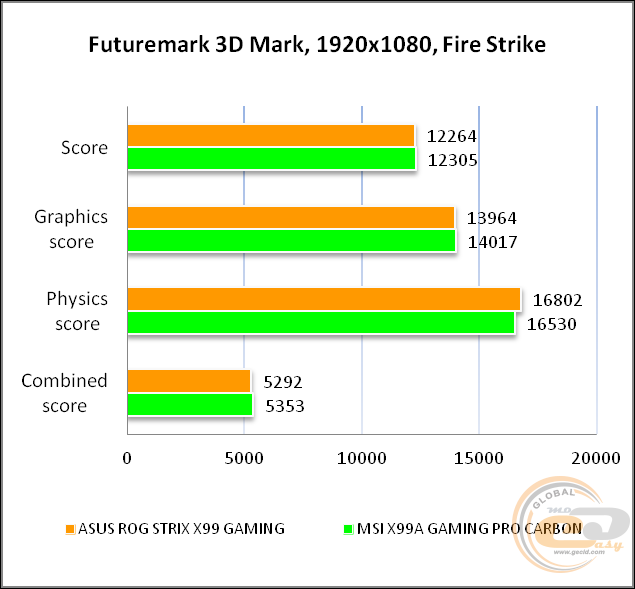

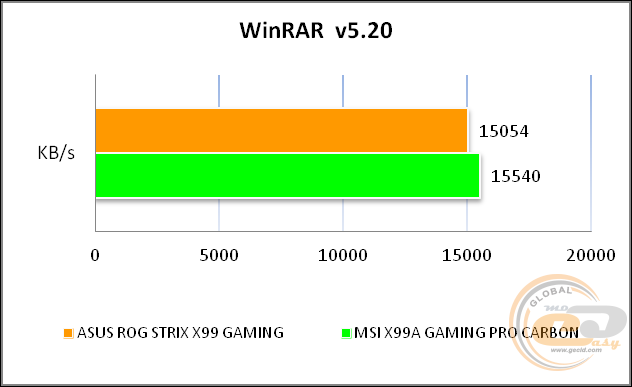

Результаты тестов

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе дизайна ROG SupremeFX

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Продолжая наше небольшое сравнение ASUS ROG STRIX X99 GAMING с ASUS X99-PRO, отметим, что бенчмарк RightMark Audio Analyzer определил возможности звуковых подсистем как очень хорошие в обеих случаях. Соответственно, выявить победителя по данному параметру очень сложно.

Выводы

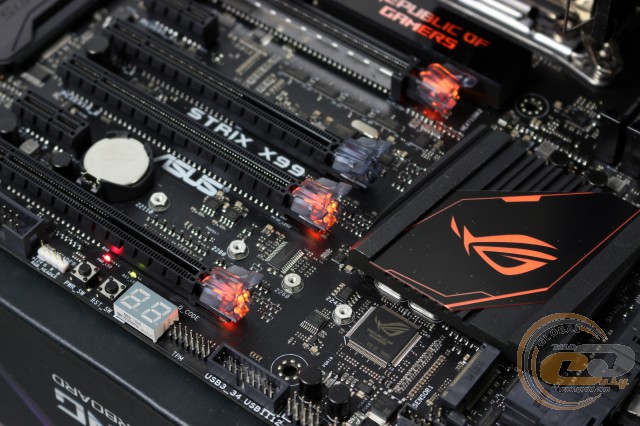

Материнская плата ASUS ROG STRIX X99 GAMING в процессе тестирования зарекомендовала себя как очень удачная модель для геймеров и оверклокеров (особенно учитывая уникальный дизайн ASUS OC Socket), которые хотят собрать топовую систему с одним из новых процессоров Intel Broadwell-E либо с Intel Haswell-E. В пользу ее покупки говорит отличное оснащение, которое включает в себя все самые необходимые на текущий момент интерфейсы (USB 3.1, USB 3.0, SATA Express, M.2, PCI Express 3.0 x16 и другие) и даже задел на будущее, к примеру, возможность установки накопителей U.2. Также покупателя порадует наличие беспроводных интерфейсов 802.11a/b/g/n/ac Wi-Fi (MU-MIMO) и Bluetooth 4.1, стильный дизайн с оригинальной подсветкой ASUS AURA, которая легко поддается настройке при помощи комплектной утилиты, качественная звуковая подсистема с дизайном ROG SupremeFX и еще огромное количество самых разнообразных функций и достоинств.

Что же касается особенностей, то ввиду достаточно большого количества сторонних контроллеров, а также богатого оснащения различными интерфейсами, вы можете столкнуться с ограничением по одновременному использованию слотов расширения, о котором мы упоминали ранее.

Подводя итоги вопроса выбора между схожими по цене ASUS ROG STRIX X99 GAMING с ASUS X99-PRO, если у вас нет необходимости в портах U.2 и USB 3.1, то ASUS X99-PRO также будет отличной покупкой, в особенности, если вы отдаете предпочтение светлым тонам в оформлении ПК. Ведь зачастую при сборке топовой системы вопросу ее внешнего вида уделяется ничуть не меньше внимания, чем ее функциональности. Если же вам нужна модель с максимально возможным объемом оперативной памяти и приятной LED-иллюминацией, тогда обратите свое внимание на ASUS ROG STRIX X99 GAMING.

Достоинства:

• надежная цифровая подсистема питания;
• приятный и стильный дизайн;
• продуманная компоновка набортных элементов;
• расширенная дисковая подсистема с поддержкой U.2, M.2 Socket 3, SATA Express и SATA 6 Гбит/с;
• хороший комплект поставки;
• поддержка беспроводных интерфейсов 802.11a/b/g/n/ac (2,4 / 5 ГГц; MU-MIMO) и Bluetooth 4.1;
• богатые возможности по ручному и автоматическому разгону;
• уникальный дизайн процессорного разъема ASUS OC Socket для лучшего и более стабильного разгона;
• качественная аудиоподсистема с дизайном ROG SupremeFX на основе Realtek ALC1150;
• возможность организации производительной видеоподсистемы;
• богатый набор портов на интерфейсной панели (включая четыре интерфейса USB 3.1);
• эффективная система охлаждения;
• присутствие ряда управляющих элементов на печатной плате;
• подарок для новичков World of Warships;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию слотов расширения.
