Обзор материнской платы ASUS ROG STRIX Z690-F GAMING WIFI: все и сразу
19-11-2021
Если вы внимательно следите за новинками в индустрии, то прекрасно знаете, что в начале ноября стартовали продажи 12-го поколения десктопных процессоров Intel Core (Alder Lake-S) и материнских плат на новом флагманском чипсете Intel Z690. С ключевыми его особенностями вы можете ознакомиться в обзоре платы GIGABYTE Z690 AORUS PRO. Здесь же мы кратко напомним о самых важных.

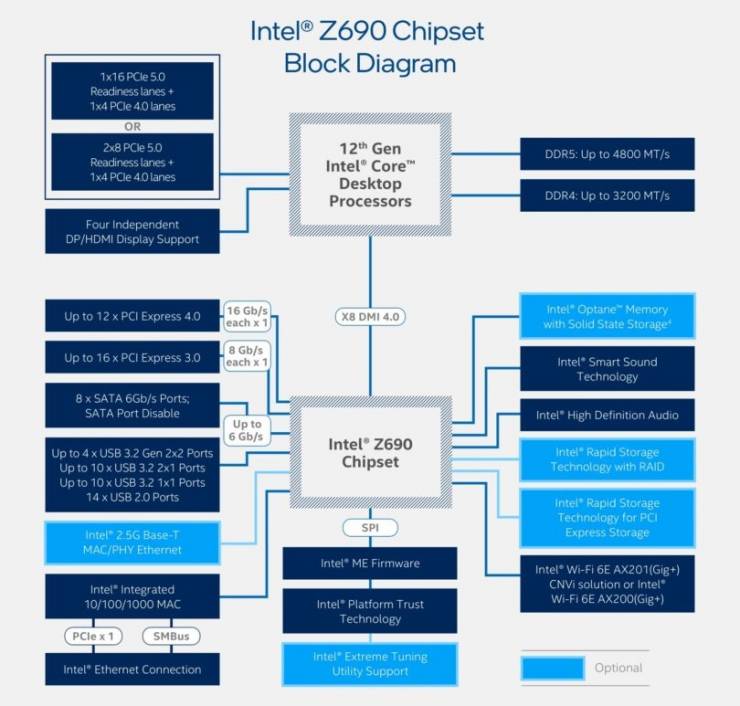

В первую очередь выделим переход восьми линий для связи процессора и чипсета со стандарта DMI 3.0 на DMI 4.0, что позволило удвоить пропускную способность. Чипсетных линий PCIe стало на четыре больше и теперь они разделены по двум стандартам: 12 PCIe 4.0 и 16 PCIe 3.0. Процессорных линий PCIe осталось 20, однако под видеокарту теперь выделяется 16 линий стандарта PCIe 5.0, а под M.2 SSD – по прежнему 4 PCIe 4.0. Еще одним важным нововведением стала поддержка DDR5 (хоть это и не касается чипсета напрямую) и беспроводного стандарта Wi-Fi 6E.
А теперь продолжим знакомиться с новинками на базе Intel Z690 и поговорим о материнской плате ASUS ROG STRIX Z690-F GAMING WIFI. Для начала взглянем на ее характеристики.
Спецификация
Модель |
ASUS ROG STRIX Z690-F GAMING WIFI |
Чипсет |
Intel Z690 |
Процессорный разъем |
Socket LGA1700 |
Поддерживаемые процессоры |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 12-го поколений для платформы Socket LGA1700 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR5-6400 МГц |
Слоты расширения |
1 x PCI Express 5.0 x16 1 x PCI Express 3.0 x16 (х4) 1 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_1) 1 x M.2 Socket 3 (M.2 2242 – 2280; PCIe 4.0 x4) (M2_2) 1 x M.2 Socket 3 (M.2 2242 – 22110; PCIe 4.0 x4) (M2_3) 1 x M.2 Socket 3 (M.2 2242 – 2280; SATA и PCIe 4.0 x4) (M2_4) 6 x SATA 6 Гбит/с SATA RAID 0 / 1 / 5 / 10 NVMe RAID 0 / 1 / 5 |
LAN |
1 x Intel I225-V (10/100/1000/2500 Мбит/с) |
Wi-Fi |
Intel Wi-Fi 6E (802.11a/b/g/n/ac/ax) |
Bluetooth |
Bluetooth 5.2 |
Звуковая подсистема |
8-канальный Realtek ALC4080 с дизайном ROG SupremeFX |
Питание |
1 х 24-контактный разъем питания ATX 2 x 8-контактных разъема питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 1 х разъем подключения водоблока СВО (4-контактный) 5 x разъемов подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x USB 3.2 Gen 2x2 Type-C 1 x USB 3.2 Gen 2 Type-C 2 x USB 3.2 Gen 2 Type-A 4 x USB 3.2 Gen 1 Type-A 2 x USB 2.0 Type-A 1 x HDMI 1 x DisplayPort 1 x RJ-45 5 x аудиопортов 1 x Optical S/PDIF out 1 х кнопка «USB BIOS Flashback» 1 х кнопка «Сброс CMOS» |
Внутренние порты I/O |
1 x USB 3.2 Gen 2x2 Type-C 1 x USB 3.2 Gen 1 2 x USB 2.0 1 x Thunderbolt 1 x TPM |
BIOS |
1 x 256 Mбит Flash ROM AMI UEFI BIOS |
Форм-фактор |
ATX (305 x 244 мм) |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки |
Упаковка и комплектация

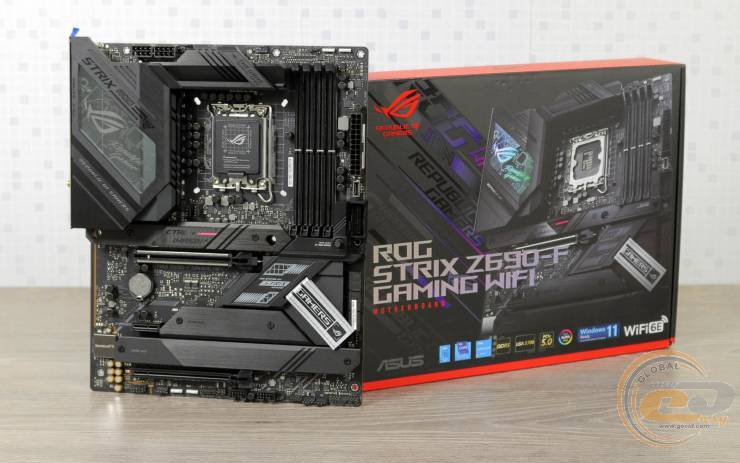

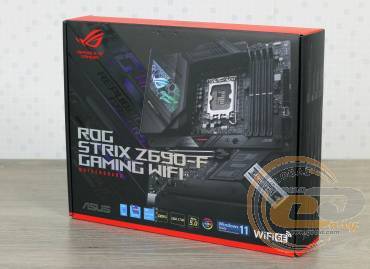

Материнская плата поставляется в красочной картонной коробке, оформленной преимущественно в черно-красных тонах. На ее сторонах можно найти технические характеристики и описание некоторых интересных особенностей новинки.

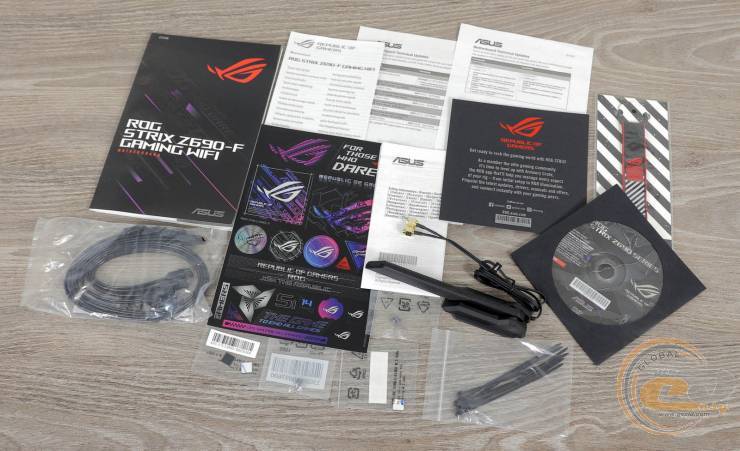

Комплект поставки включает в себя:
- диск с ПО;
- набор бумажной документации;
- четыре SATA-шлейфа;
- винты для крепления M.2-накопителей;
- набор маркировочных наклеек;
- набор наклеек ROG;
- брелок;
- комбинированную антенну беспроводных интерфейсов;
- набор стяжек.

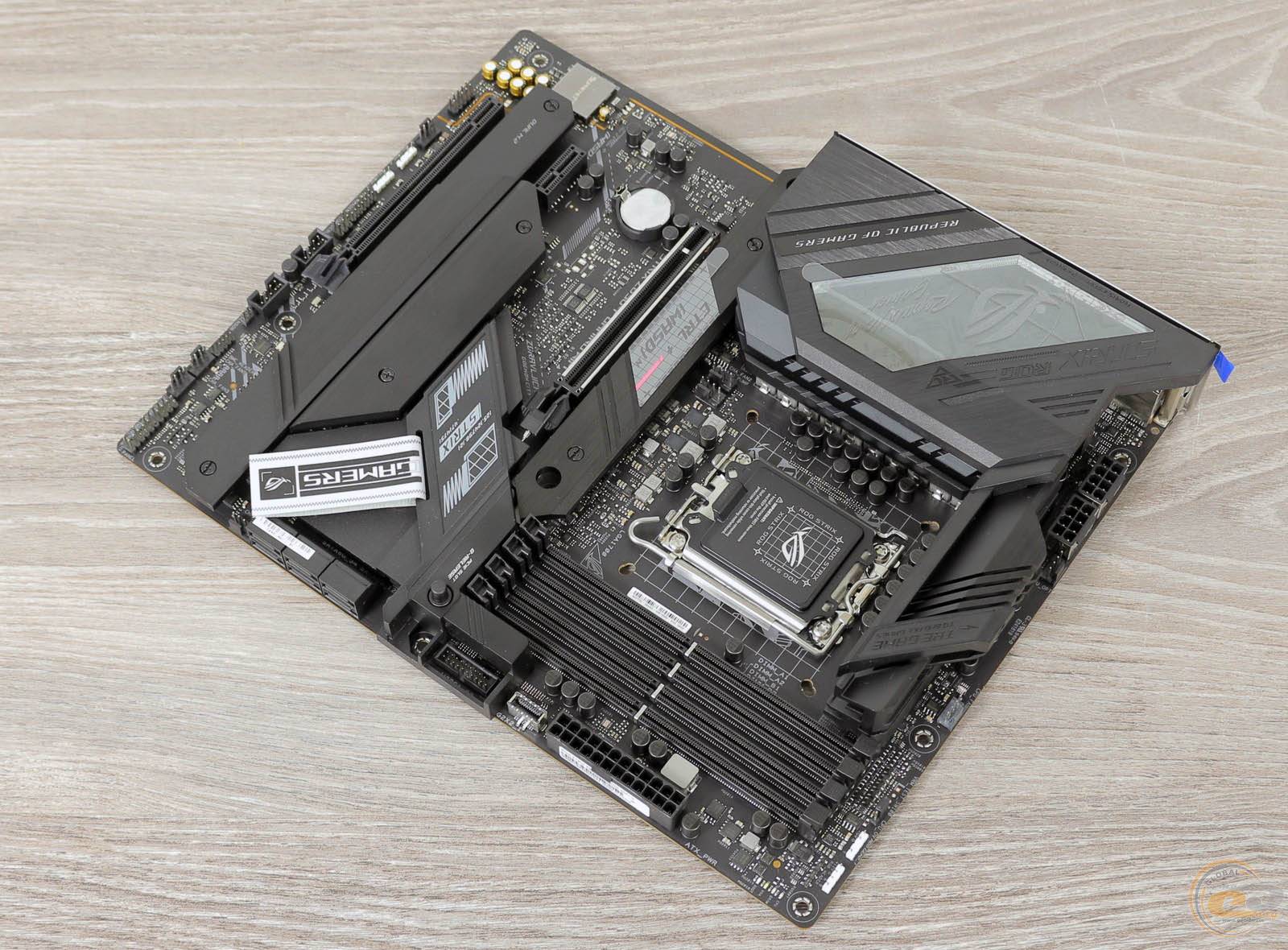

Дизайн и особенности платы

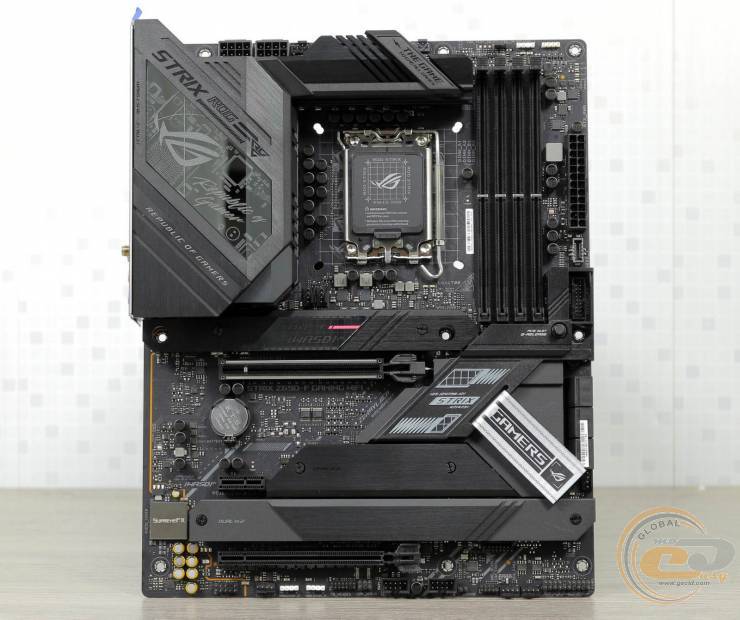

На первый взгляд может показаться, что ASUS ROG STRIX Z690-F GAMING WIFI – это типичный представитель линейки ROG STRIX образца последних лет. Однако это не совсем так, поскольку в ней есть несколько интересных нововведений.
В дизайне кожуха над интерфейсной панелью появилась прозрачная вставка, под которой виднеется печатная плата. Это элемент декора, как в свое время было популярно у производителей смартфонов. Они делали прозрачную заднюю панель, под которой находился муляж печатной платы для красоты.

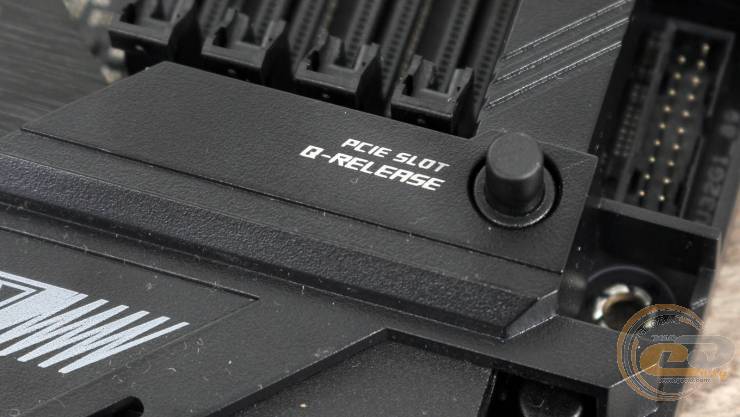

Еще одной интересной особенностью является механизм освобождения видеокарты из верхнего слота PCI Express. От защелки слота идет специальный тросик к кнопке на правой стороне печатной платы, нажатие на которую и позволяет извлечь видеокарту.
Также отметим предустановленную заглушку интерфейсной панели, тканевую ленту с липучкой над чипсетным радиатором, которую можно использовать как стяжку для проводов, и радиаторы для всех четырех слотов M.2.

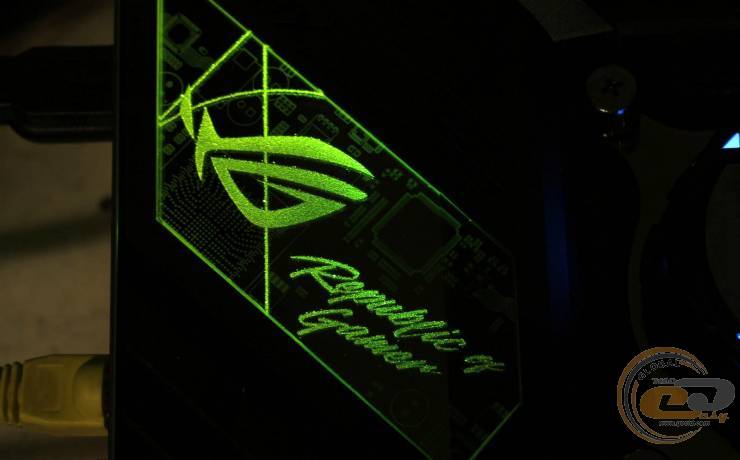

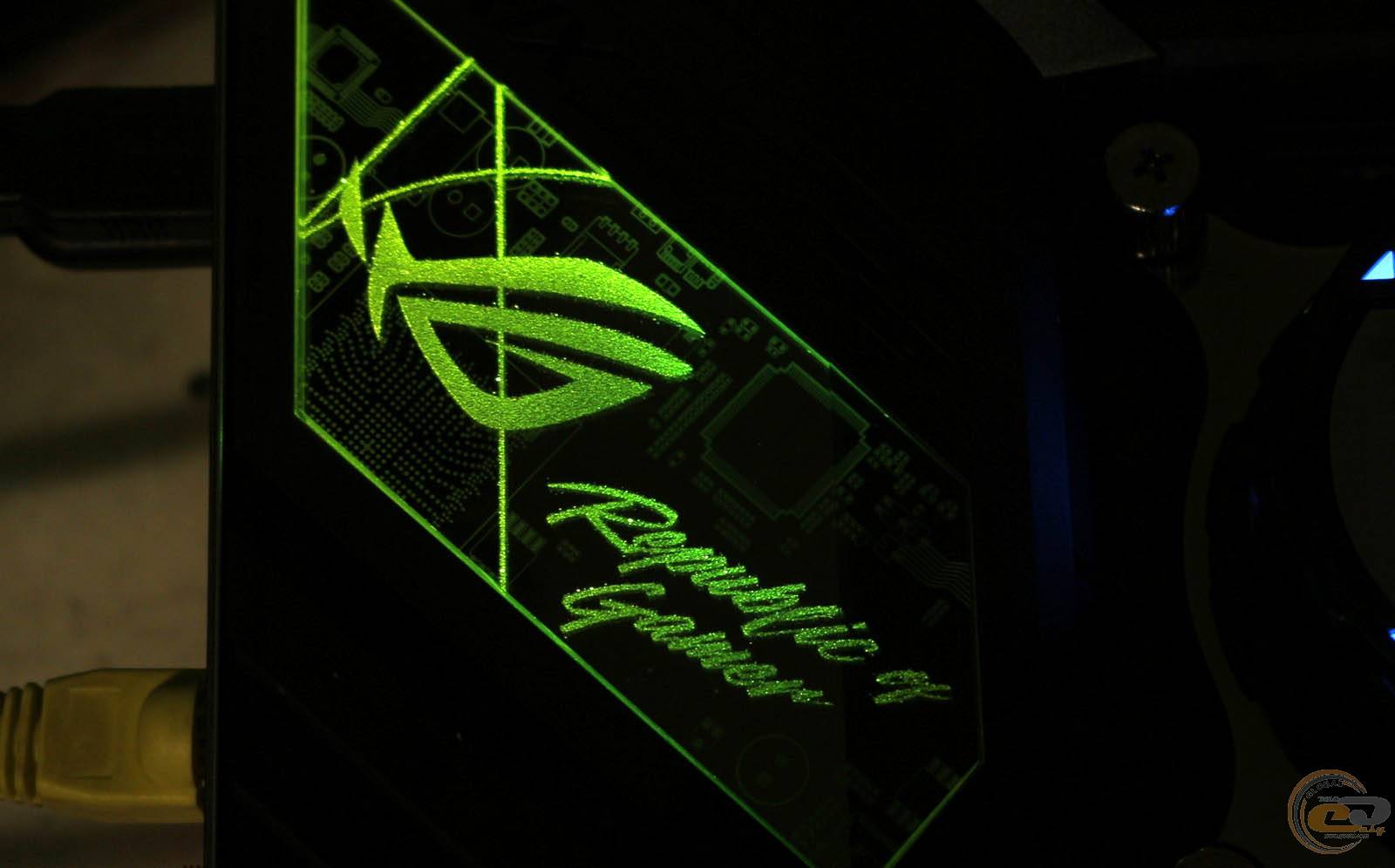

LED-подсветка ASUS AURA Sync у данной модели присутствует только на кожухе над интерфейсной панелью. В наличии есть и четыре колодки для светодиодных лент.
В плане компоновки и удобства сборки системы никаких претензий у нас не возникло. Благо, DIMM-слоты оборудованы защелками только с одной стороны, а большинство портов и разъемов расположены на комфортном отдалении друг от друга. Вокруг процессорного разъема крепежные отверстия сдвоенные, поэтому без проблем можно ставить кулеры для предыдущих сокетов.

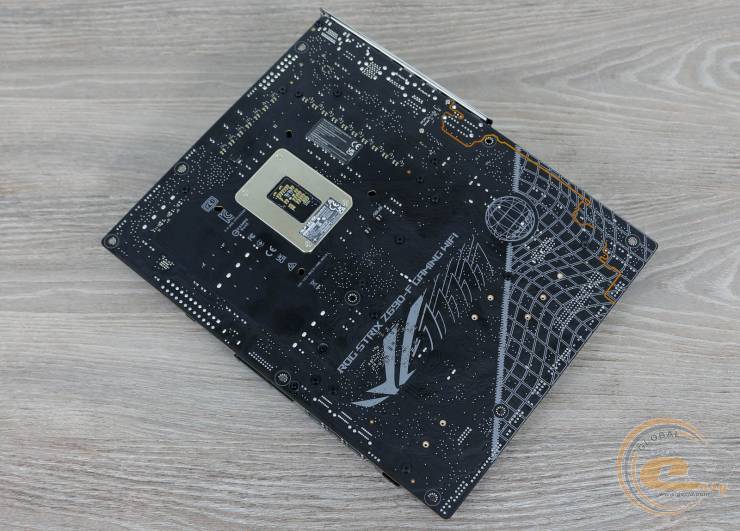

На обратной стороне находится стандартная опорная пластина процессорного разъема и винты крепления всех компонентов системы охлаждения.

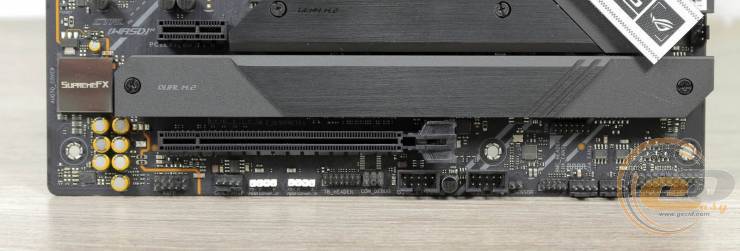

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, колодки подключения светодиодных лент, разъемы подключения системных вентиляторов, колодка подключения фронтальной панели и разъем температурного датчика. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних.

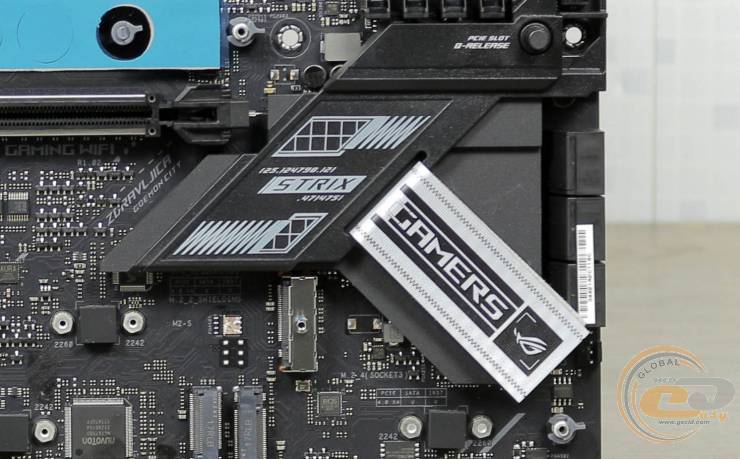

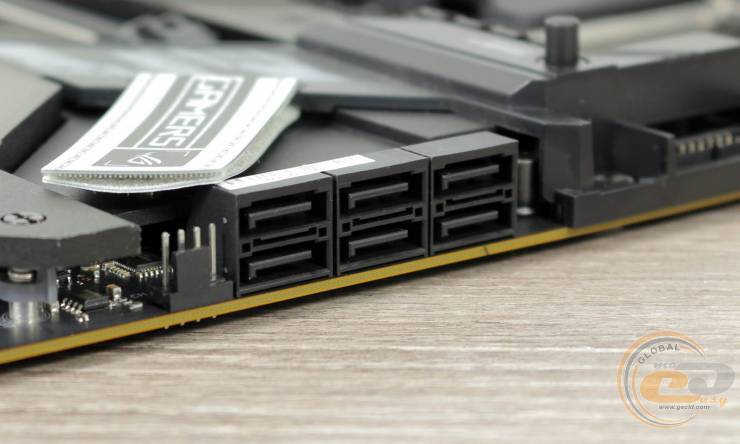

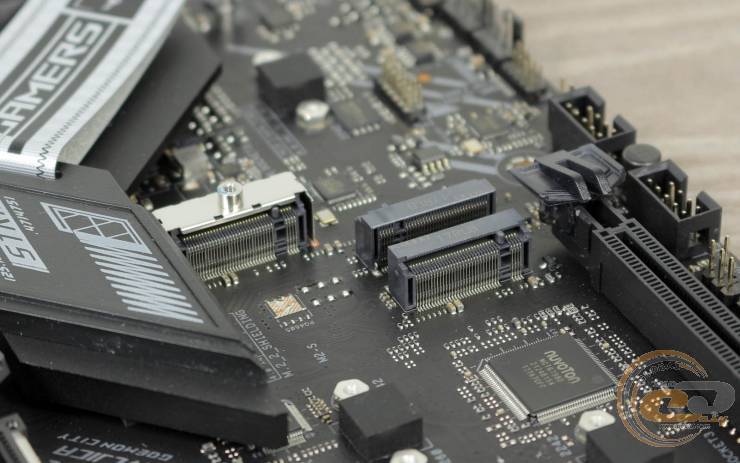

Возможности организации дисковой подсистемы представлены четырьмя интерфейсами M.2 и шестью портами SATA 6 Гбит/с. Если установить SATA-накопитель в слот M.2_4, то порт SATA6G_2 будет недоступен.

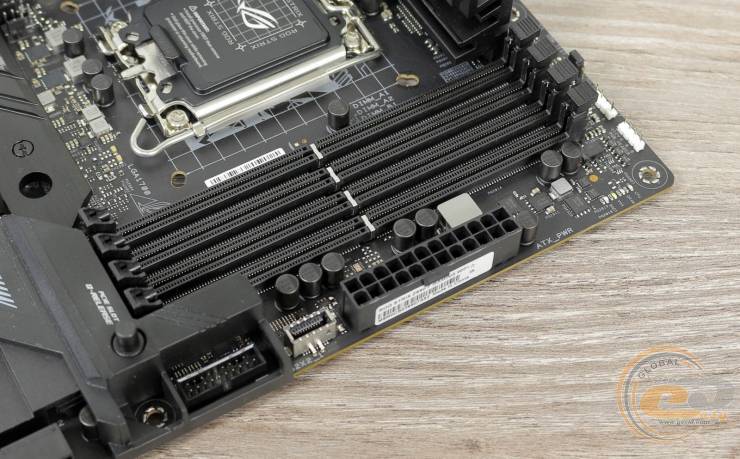

Системная плата оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR5. Поддерживаются планки, работающие на частотах до 6400 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ.
Рядом находятся две колодки для подключения выносных панелей с портами USB 3.2 Gen 1 и USB 3.2 Gen 2x2 Type-C.

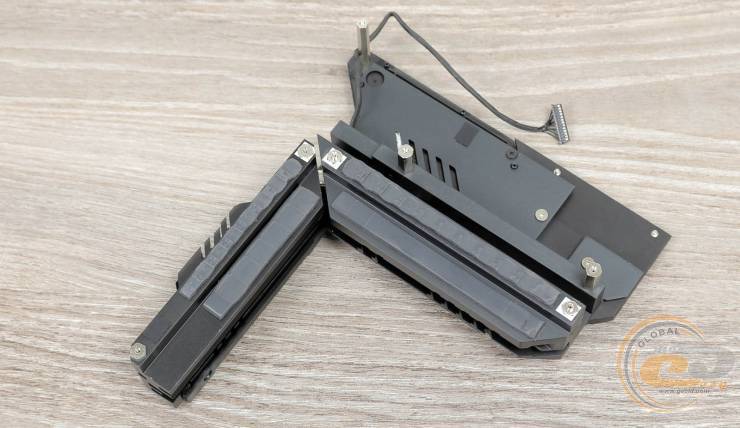

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z690, а два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 49°C;
- верхний радиатор охлаждения элементов подсистемы питания процессора – 64°C;
- боковой радиатор охлаждения элементов подсистемы питания процессора – 56°C;
- дроссели (температура самых горячих) – 71°C.
Замер температур проводился на открытом стенде с установленным водяным охлаждением процессора. Радиатор СЖО находился вне корпуса и никак не влиял на температуры компонентов.

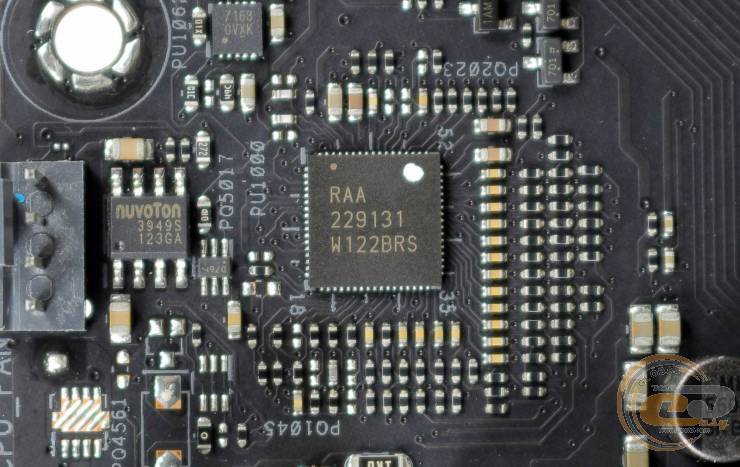

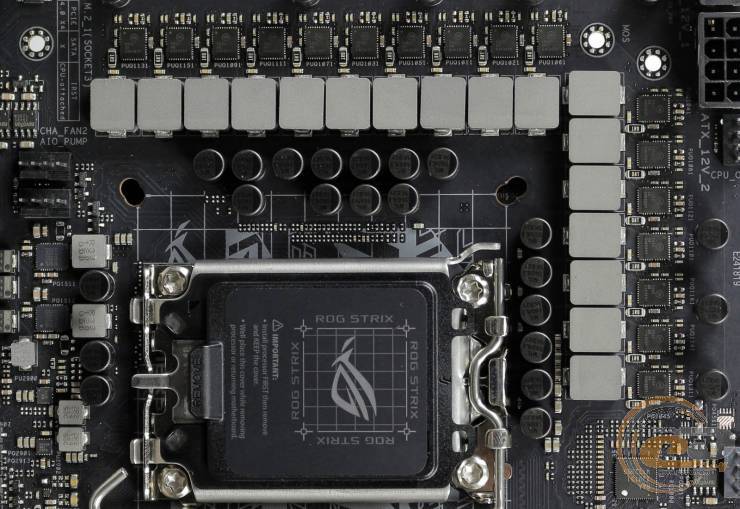

Питание процессора осуществляется по 16+1-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и микросхемы ON5062, способные выдерживать ток силой до 70 А. Сам преобразователь основан на цифровом ШИМ-контроллере RAA 229131.

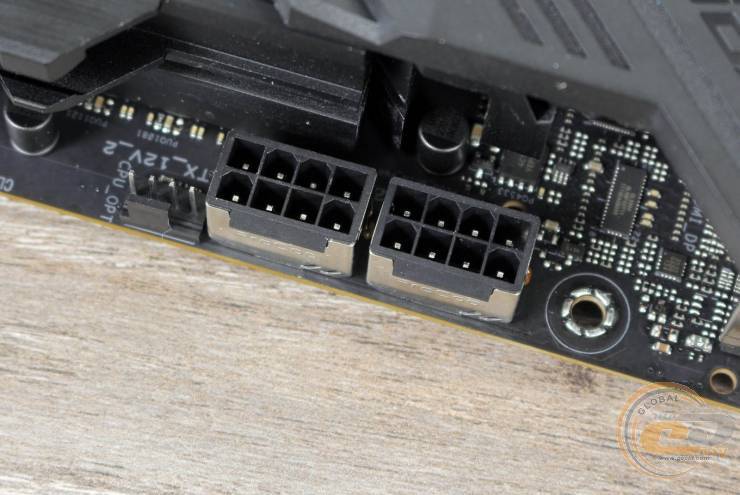

Питание процессора реализовано на базе двух 8-контактных разъемов ATX12V.

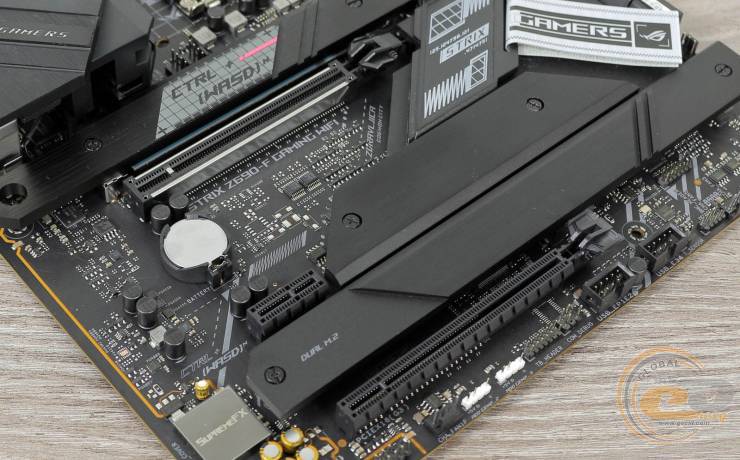

Для расширения функциональности материнской платы ASUS ROG STRIX Z690-F GAMING WIFI есть три слота:
- PCI Express 5.0 x16;
- PCI Express 3.0 x1
- PCI Express 3.0 x16 (в режиме х4).
Какие-либо ограничения по одновременной работе слотов расширения отсутствуют.
