Обзор и тестирование материнской платы ASUS SABERTOOTH 990FX R3.0

Приятно, что компания ASUS не забывает о фанатах продукции AMD. Недавно она включила в свою линейку ASUS TUF новую модель для платформы Socket AM3+. Речь идет об ASUS SABERTOOTH 990FX R3.0, которая в первую очередь должна заинтересовать любителей надежных материнских плат.

ASUS TUF SABERTOOTH 990FX R3.0

Как нетрудно догадаться по названию, ASUS SABERTOOTH 990FX R3.0 является уже третьей модификацией оригинальной модели ASUS SABERTOOTH 990FX, с которой мы знакомились в далеком 2011 году. Ближе к концу 2012 года у нас на тестировании оказалась вторая ее версия, которая получила поддержку большего количества портов USB 3.0 и SATA 6 Гбит/с. Давайте же взглянем, чем может похвастать новая ревизия.

Спецификация

Производитель и модель

ASUS TUF SABERTOOTH 990FX R3.0

Микросхемы северного и южного мостов

AMD 990FX + AMD SB950

Процессорный разъем

AMD Socket AM3+

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II / AMD Sempron / AMD FX

(до 220 Вт)

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR3-1866 МГц

Слоты расширения

3 x PCI Express 2.0 x16 (x16 / x16+x16 / x16+x8+x8)

1 x PCI Express 2.0 x16 (x4)

2 х PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110)

5 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальная на основе Realtek ALC1150

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентилятора CPU (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор северного моста

Алюминиевый радиатор южного моста

Алюминиевый радиатор на элементах подсистемы питания процессора, соединенный тепловой трубкой с радиатором северного моста

Внешние порты I/O

1 x RJ45

4 x USB 2.0

4 x USB 3.0

1 x USB 3.1 Type-C

3 x USB 3.1 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x COM

1 x TPM

BIOS

64 Mбит Flash ROM UEFI AMI BIOS

ACPI 2.0a, SM BIOS 2.7, PnP, DMI 2.0

Форм-фактор,

размеры

ATX

305 х 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF SABERTOOTH 990FX R3.0 ASUS TUF SABERTOOTH 990FX R3.0

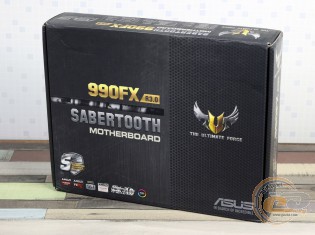

Материнская плата поставляется в коробке из качественного плотного картона, украшенного полиграфией в темных тонах. Ее дизайн является достаточно сдержанным и строгим. На лицевой стороне, помимо названия самой платы и компании-производителя, можно обнаружить логотип серии ASUS TUF (The Ultimate Force), тогда как на обратной сосредоточено описание ключевых преимуществ данной модели.

ASUS TUF SABERTOOTH 990FX R3.0

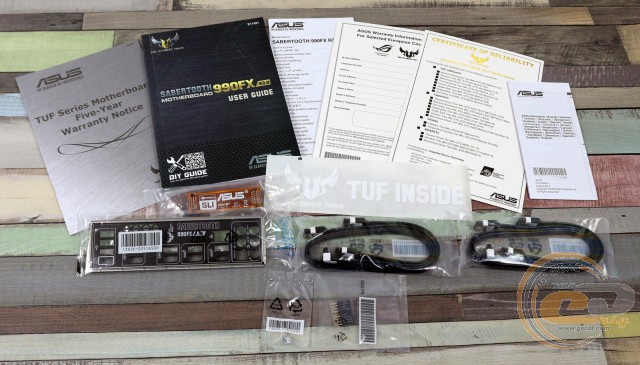

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • четыре кабеля SATA;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • мостик NVIDIA SLI;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF SABERTOOTH 990FX R3.0

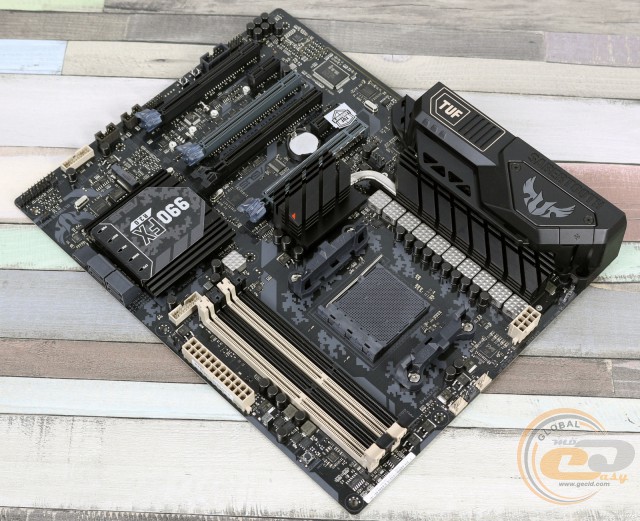

Материнская плата выполнена на текстолите черного цвета формата ATX. Ее поверхность украшена пиксельным камуфляжем, а интерфейсная панель прикрыта специальным кожухом, который выполняет не только защитную функцию, но и направляет воздушные потоки, генерируемые 40-мм вентилятором (приобретается отдельно), на ключевые узлы подсистемы питания.

ASUS TUF SABERTOOTH 990FX R3.0

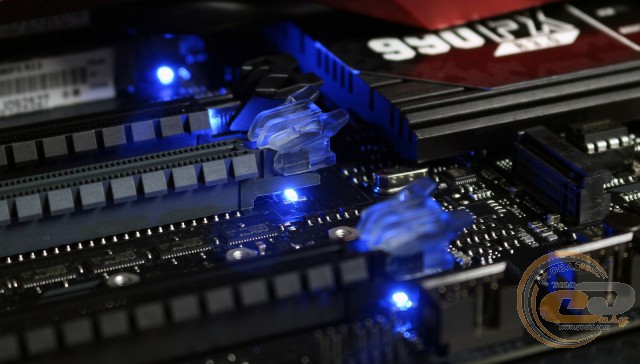

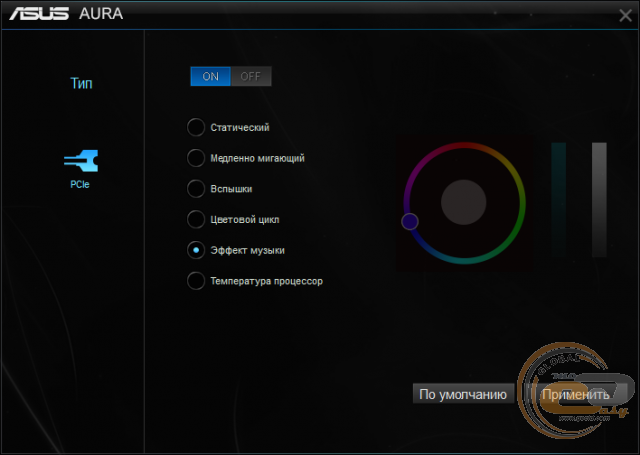

Еще одним достоинством новинки является оригинальная подсветка. Она обладает несколькими режимами работы, управлять которыми можно при помощи комплектной утилиты.

ASUS TUF SABERTOOTH 990FX R3.0

Иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.

ASUS TUF SABERTOOTH 990FX R3.0

Что же касается компоновки и удобства сборки системы, то все выполнено на высшем уровне. DIMM-слоты оборудованы защелками только с одной стороны, а порты SATA 6 Гбит/с используют угловые разъемы, поэтому даже габаритные видеокарты не смогут перекрыть к ним доступ.

ASUS TUF SABERTOOTH 990FX R3.0

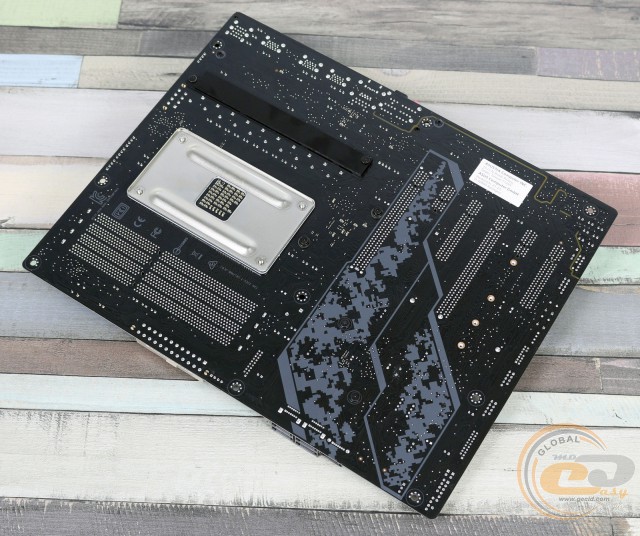

На обратной стороне печатной платы находится опорная пластина процессорного разъема и низкопрофильный радиатор под силовыми элементами подсистемы питания. Также можно отметить, что все радиаторы надежно закреплены винтами.

ASUS TUF SABERTOOTH 990FX R3.0

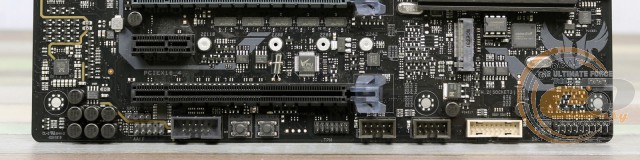

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, джампер для сброса CMOS, колодка подключения фронтальной панели, а также кнопки включения и обновления прошивки BIOS. Дополнительно отметим три колодки для активации портов USB: две USB 2.0 и одну USB 3.0. Всего на плате силами южного моста AMD SB950 реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их также восемь: четыре внутренних и четыре внешних. Все они работают благодаря контроллерам от ASMedia.

ASUS TUF SABERTOOTH 990FX R3.0

ASUS TUF SABERTOOTH 990FX R3.0

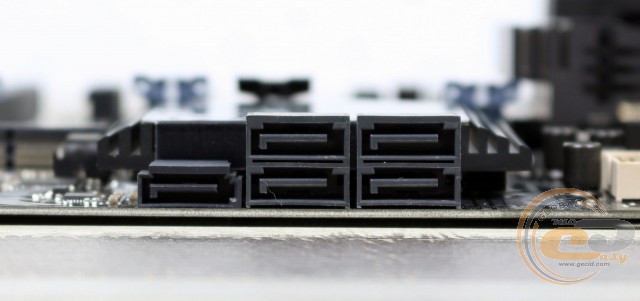

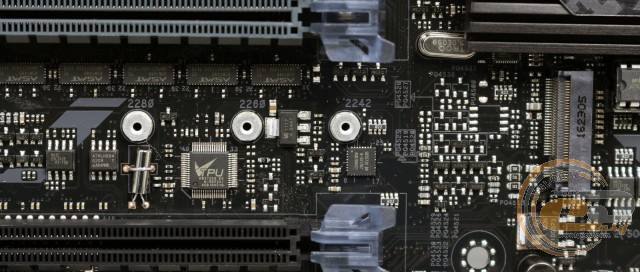

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и пятью портами SATA 6 Гбит/с. Работа всех интерфейсов реализована силами южного моста AMD SB950.

ASUS TUF SABERTOOTH 990FX R3.0

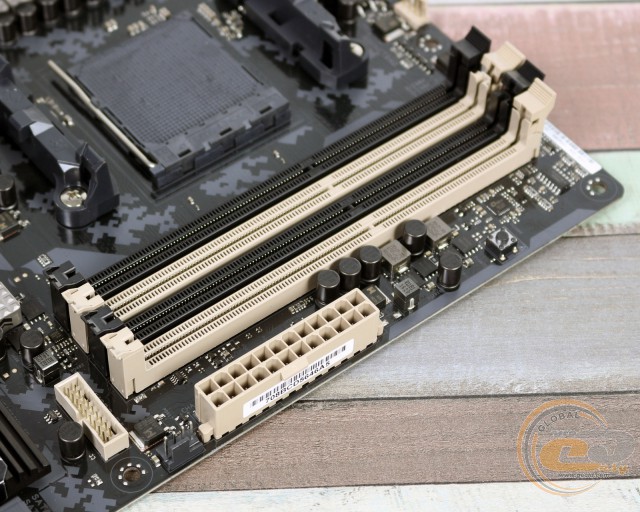

Системная плата ASUS SABERTOOTH 990FX R3.0 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частоте 1866 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Дополнительно отметим расположенную на правой стороне печатной платы кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, а также вторую колодку для подключения выносной панели с портами USB 3.0.

ASUS TUF SABERTOOTH 990FX R3.0

ASUS TUF SABERTOOTH 990FX R3.0

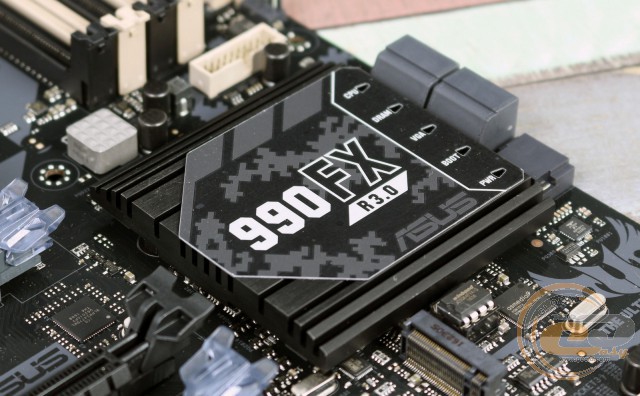

Система охлаждения состоит из трех алюминиевых радиаторов: первый накрывает северный мост AMD 990FX, второй охлаждает южный мост AMD SB950, тогда как третий находится на силовых элементах подсистемы питания процессора. Для улучшения теплоотвода первый и третий радиаторы соединены никелированной медной тепловой трубкой. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения южного моста AMD SB950 – 35,4°C (при разгоне − 35,4°C);
  • радиатор охлаждения северного моста AMD 990FX – 51,3°C (при разгоне − 51,4°C);
  • радиатор подсистемы питания процессора – 59,1°C (при разгоне − 62°C);
  • дроссели подсистемы питания – 66°C (при разгоне − 68,2°C);
  • ШИМ-контроллер – 56,9°C (при разгоне − 56,9°C).

Полученные результаты можно охарактеризовать как очень хорошие, что позволяет надеяться на высокий разгонный потенциал. Отдельно отметим LED-индикаторы на радиаторе южного моста, которые сигнализируют в случае возникновения проблем на ключевых узлах.

ASUS TUF SABERTOOTH 990FX R3.0

ASUS TUF SABERTOOTH 990FX R3.0

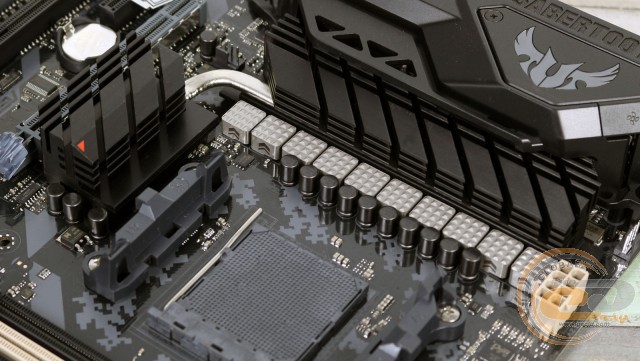

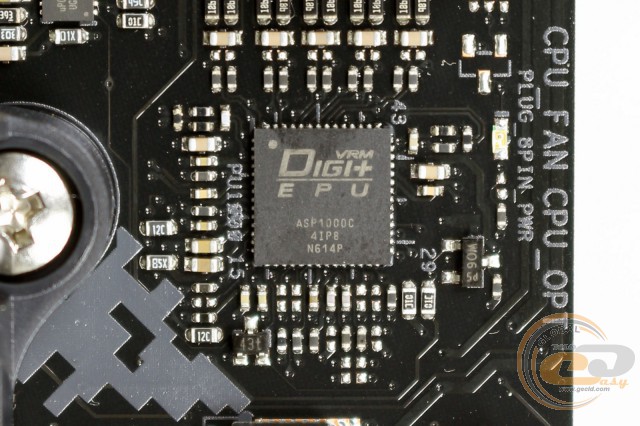

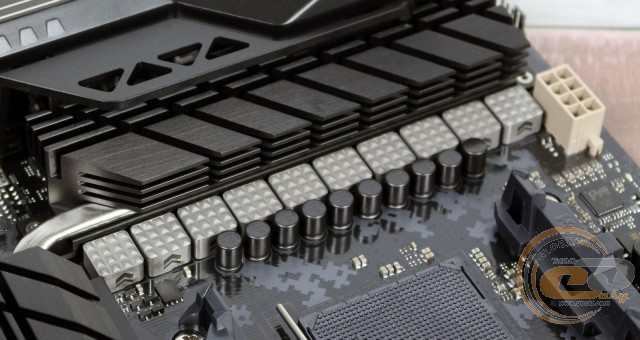

Питание процессора осуществляется по 8+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1000С. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF Caps c увеличенным сроком службы, МОП-транзисторы TUF MOSFET с низким уровнем сопротивления открытого канала, а также улучшенные дроссели TUF Alloy Chokes, которые отличаются более низкой температурой и повышенной надежностью.

ASUS TUF SABERTOOTH 990FX R3.0

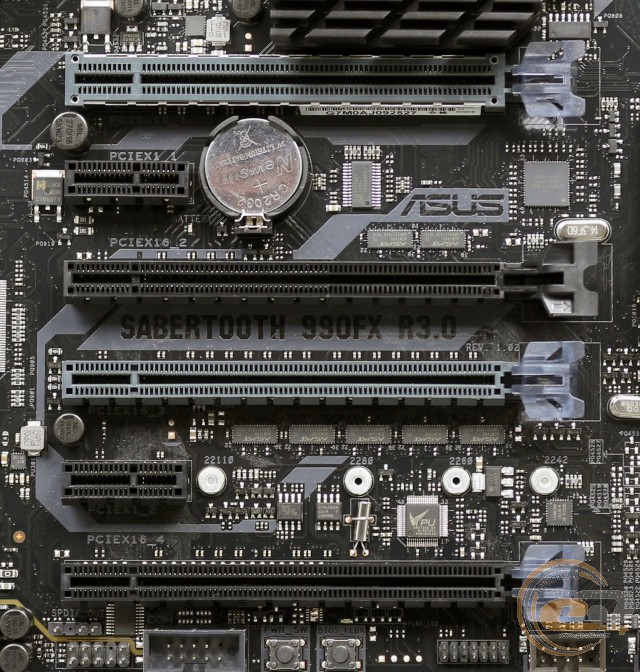

Для расширения функциональности материнской платы есть шесть слотов:

  1. PCI Express 2.0 x16 (в режиме х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (в режиме x4);
  4. PCI Express 2.0 x16 (в режиме х16 либо x8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (в режиме x8).

Благодаря наличию трех слотов PCI Express 2.0 x16 и поддержке технологий 3-Way NVIDIA SLI и AMD CrossFireX у пользователя есть возможность организовать мощную графическую подсистему из трех видеокарт. В зависимости от количества графических ускорителей, линии распределятся по одной из следующих схем: х16, х16+х16 или х16+х8+х8.

Также стоит учесть два момента. Во-первых, в случае установки пары видеокарт с трехслотовым кулером, у вас в свободном доступе не останется ни одного слота под другие платы расширения. Во-вторых, слоты M.2 Socket 3 и PCI Express 2.0 x16 (на плате «PCIEX16_2») совместно используют четыре линии PCIe, поэтому имеют некоторые ограничения при одновременной работе.
