Обзор и тестирование материнской платы ASUS SABERTOOTH Z170 S

В начале 2016 года компания ASUS наряду с другими новинками анонсировала материнскую плату ASUS SABERTOOTH Z170 S − модифицированную версию уже хорошо нам знакомой ASUS SABERTOOTH Z170 MARK 1. При первом взгляде на обе модели в глаза бросается печатная плата белого цвета у новинки, а также отсутствие основного защитного пластикового кожуха.

ASUS SABERTOOTH Z170 S

Давайте проанализируем, есть ли у нее какие-либо дополнительные отличия от рассмотренной ранее модели:



ASUS SABERTOOTH Z170 MARK 1

ASUS SABERTOOTH Z170 S

USB 3.1

внешние / внутренние

2/0

2/0

USB 3.0

внешние / внутренние

2/4

2/4

USB 2.0

внешние / внутренние

5/4

5/4

Оперативная память

4 x DIMM

 до 64 ГБ

 4 x DIMM

до 64 ГБ

PCIe 3.0 x16

3

x16

x8+x8

x8+x8+x4

3

x16

x8+x8

x8+x8+x4

PCIe 3.0 x1

3

3

Видеовыходы

HDMI

DisplayPort

HDMI

DisplayPort

Аудиовыходы

5
Optical S/PDIF-out

5
Optical S/PDIF-out

SATA 6 Гбит/с

2

2

SATA Express

2

2

M.2 Socket 3

1

1

LAN

Intel WGI219V

Realtek RTL8111H

Intel WGI218V

Фазы питания

12

12

Формат

ATX

ATX

Как видим, ASUS SABERTOOTH Z170 S оснащена только одним сетевым контроллером, а в остальном обе модели предлагают абсолютно идентичное оснащение. Дополнительно отметим более скромный комплект поставки у новинки, который лишен набора термодатчиков, а также платы расширения ASUS HYPER M.2 X4 MINI. Все это в целом позволяет надеяться на более доступную стоимость, которая на момент подготовки данного материала неизвестна.

А теперь предлагаем перейти непосредственно к обзору и более подробно изучить все ее особенности. Спецификация материнской платы ASUS SABERTOOTH Z170 S:

Производитель и модель

ASUS SABERTOOTH Z170 S (rev 1.01)

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти с частотой до DDR4-2400 МГц

Слоты расширения

3 x PCI Express 3.0 x16 (х16 / х8+х8 / х8+х8+х4)

3 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110)

2 x SATA 6 Гбит/с

2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC1150

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

6 x разъемов подключения системных вентиляторов (4-контактные)

1 х разъем подключения водоблока СВО (4-контактный)

2 х разъема подключения вспомогательных вентиляторов (1 х 4-контактный и 1 х 3-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 3.0

1 х USB 3.1 Type-C

1 х USB 3.1 Type-A

4 x USB 2.0

1 х TUF Detective USB

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x TPM

1 х Thunderbolt

1 x S/PDIF out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS SABERTOOTH Z170 S ASUS SABERTOOTH Z170 S

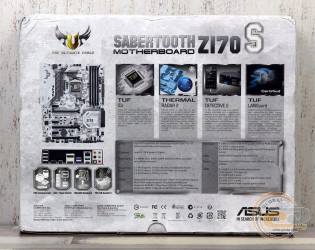

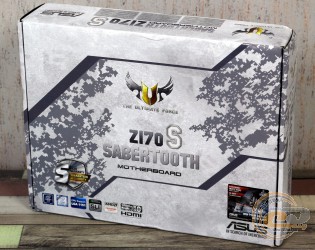

Материнская плата ASUS SABERTOOTH Z170 S поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS SABERTOOTH Z170 S

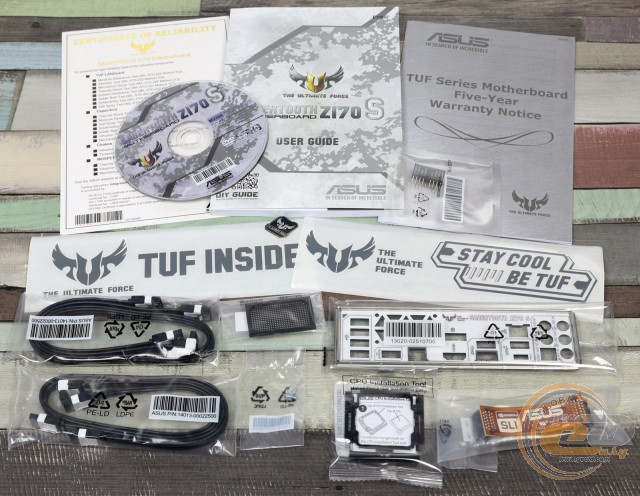

В коробке с ASUS SABERTOOTH Z170 S мы обнаружили хороший набор аксессуаров, а именно:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • четыре кабеля SATA;
  • набор ASUS Q-Connectors;
  • инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
  • мостик 2-Way NVIDIA SLI;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS SABERTOOTH Z170 S

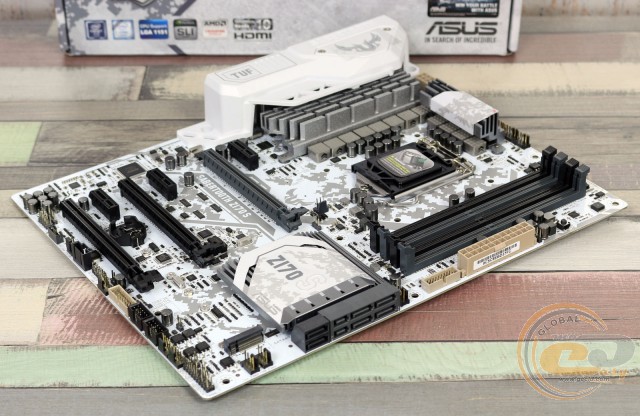

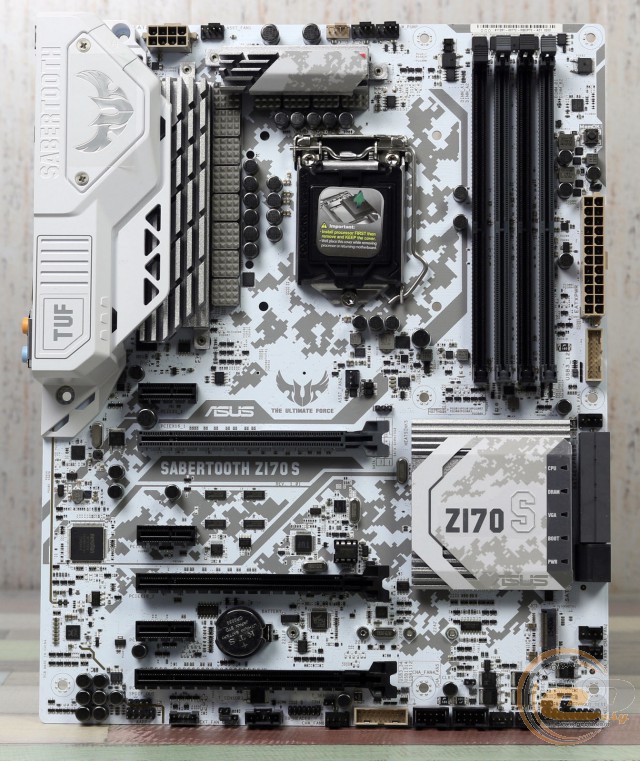

Новинка выполнена на печатной плате белого цвета формата ATX и выгодно отличается стильным оформлением в зимнем пиксельном камуфляже. Отдельно отметим наличие защитного кожуха над интерфейсной панелью.

Говоря о компоновке и удобстве сборки системы, стоит упомянуть немного перегруженный различными интерфейсами нижний край текстолита. В остальном же никаких претензий у нас не возникло, поскольку расположение всех элементов довольно продуманно и удобно.

ASUS SABERTOOTH Z170 S

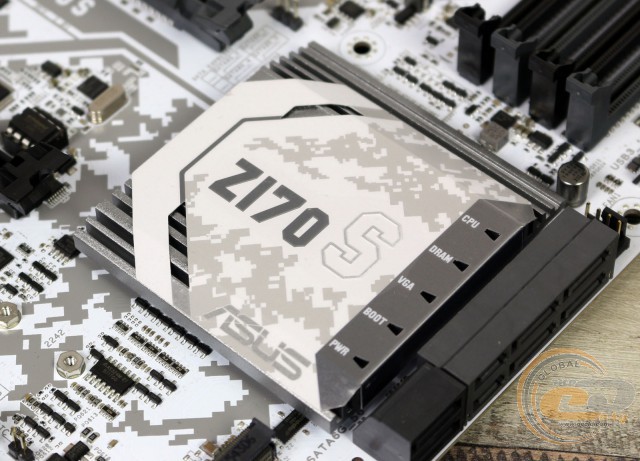

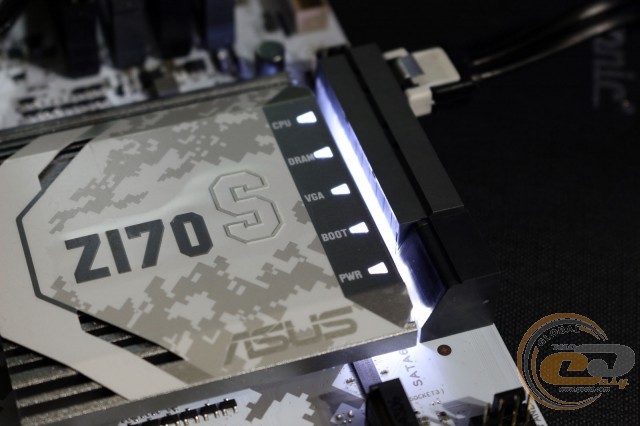

Отдельно выделим наличие светодиодной подсветки на радиаторе охлаждения чипсета, которая несет на себе дополнительную функцию своеобразного диагностического LED-индикатора.

ASUS SABERTOOTH Z170 S

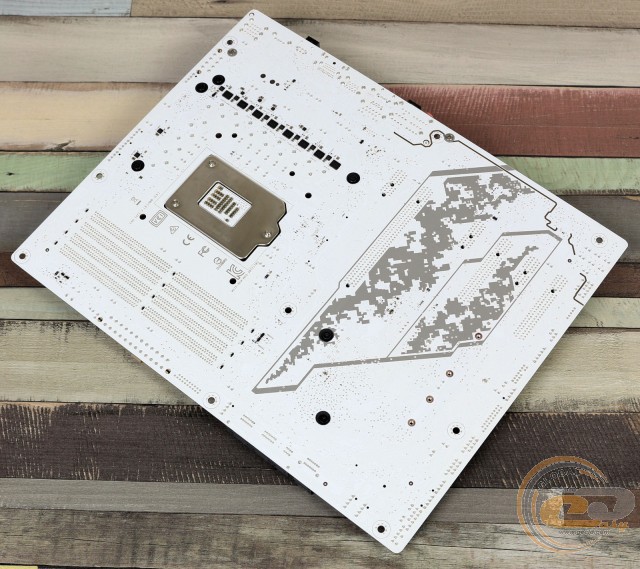

Взглянув на обратную сторону ASUS SABERTOOTH Z170 S, можно отметить стандартную опорную пластину процессорного разъема и крепежные винты радиаторов системы охлаждения.

ASUS SABERTOOTH Z170 S

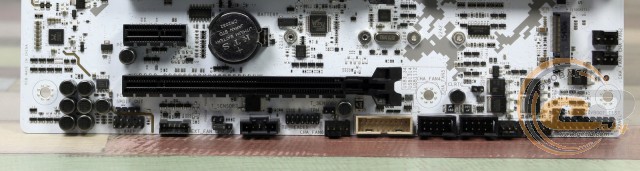

В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF out; порты TPM и Thunderbolt; разъем DRCT (позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса); три из шести разъемов системных вентиляторов, а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате силами чипсета реализована поддержка девяти портов USB 2.0 (четырех внутренних и пяти на интерфейсной панели) и шести USB 3.0 (четырех внутренних и двух внешних).

ASUS SABERTOOTH Z170 S

ASUS SABERTOOTH Z170 S

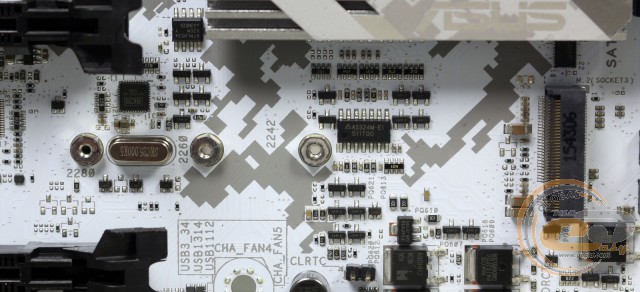

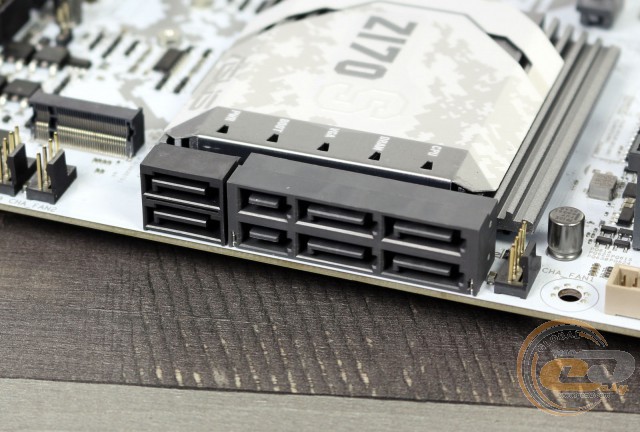

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), двумя портами SATA 6 Гбит/с, а также двумя SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. При этом имеется одно ограничение: если разъем M.2 Socket 3 функционирует в режиме «SATA», то один порт SATA Express («SATA Express_1») будет отключен. Все интерфейсы реализованы силами микросхемы Intel Z170.

ASUS SABERTOOTH Z170 S

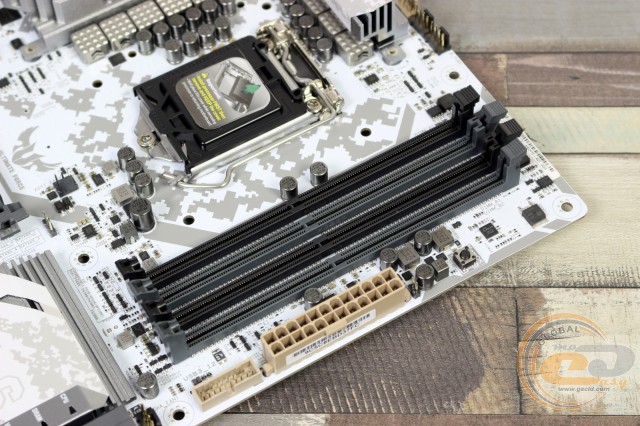

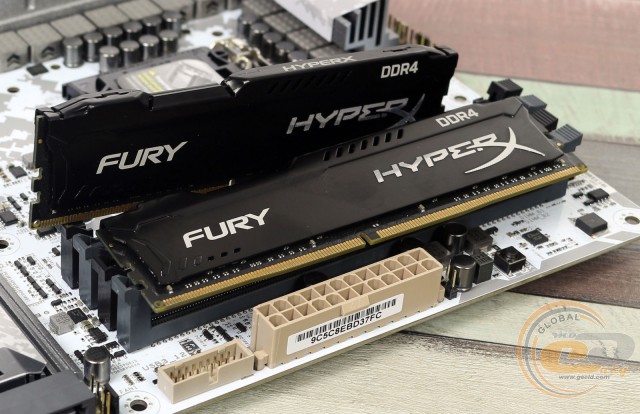

Системная плата ASUS SABERTOOTH Z170 S оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS SABERTOOTH Z170 S

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.0 и кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.

ASUS SABERTOOTH Z170 S

ASUS SABERTOOTH Z170 S

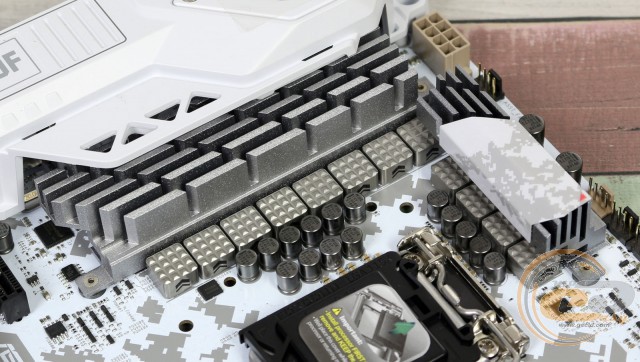

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32°C (при разгоне − 32°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 32,3°C (при разгоне − 32,6°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 34,6°C (при разгоне − 34,9°C).

Полученные результаты явно указывают на очень высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS SABERTOOTH Z170 S

ASUS SABERTOOTH Z170 S

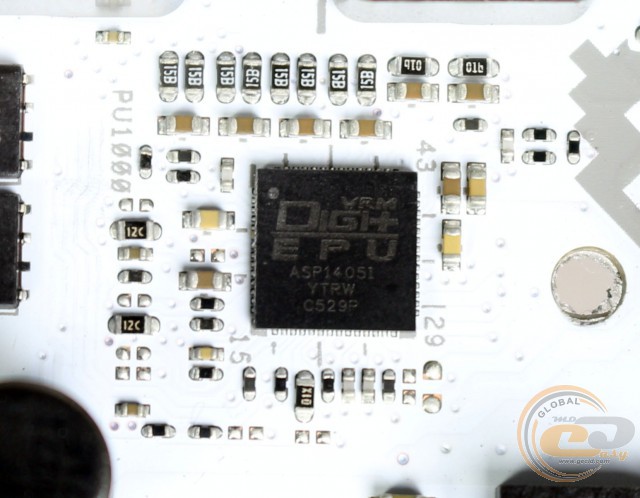

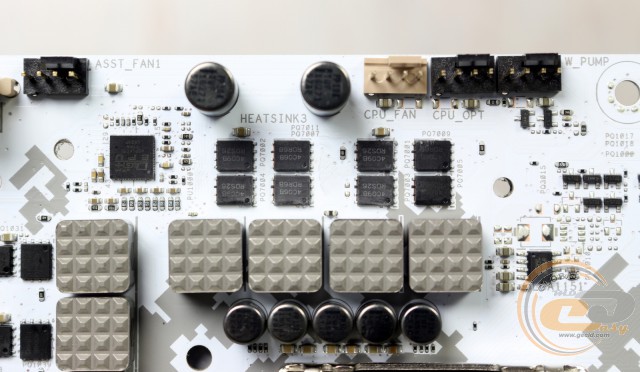

Питание процессора осуществляется по усиленной 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF 10K Ti-Caps, эффективные полевые транзисторы TUF MOSFET и улучшенные дроссели TUF Alloy Chokes.

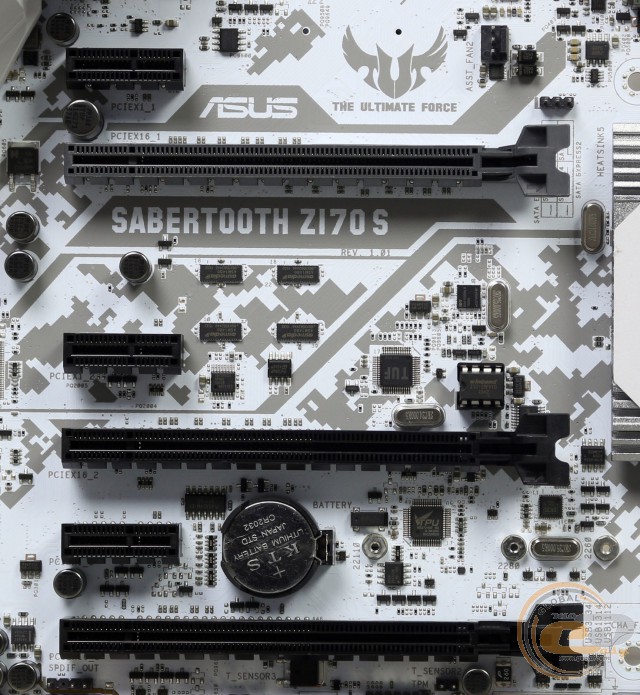

ASUS SABERTOOTH Z170 S

Для расширения функциональности материнской платы ASUS SABERTOOTH Z170 S есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х8);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Само расположение слотов позволит без проблем подключить два адаптера с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

Отдельно отметим, что третий слот PCI Express 3.0 х16 («PCIe x16_3») делит линии с двумя портами SATA 6 Гбит/с («SATA6G_56»), поэтому по умолчанию его пропускная способность ограничена режимом х2.

ASUS SABERTOOTH Z170 S

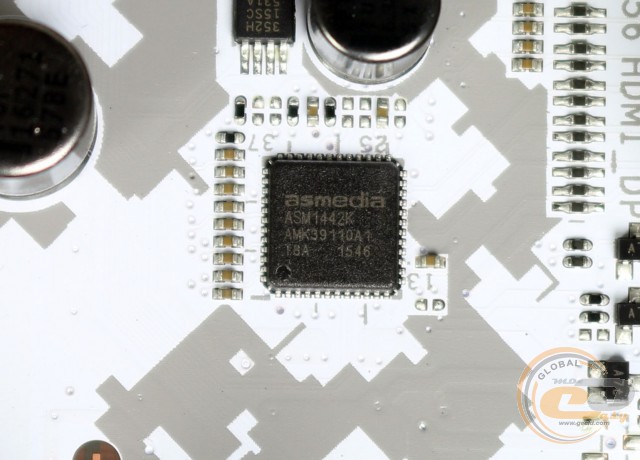

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и DisplayPort, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

ASUS SABERTOOTH Z170 S

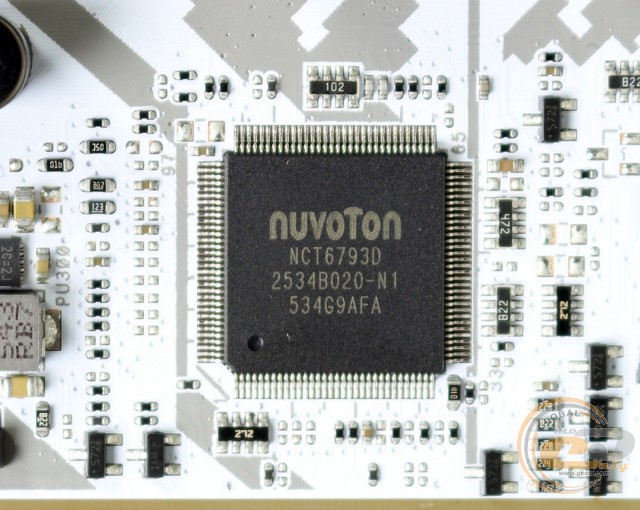

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет системными вентиляторами и обеспечивает мониторинг.

ASUS SABERTOOTH Z170 S

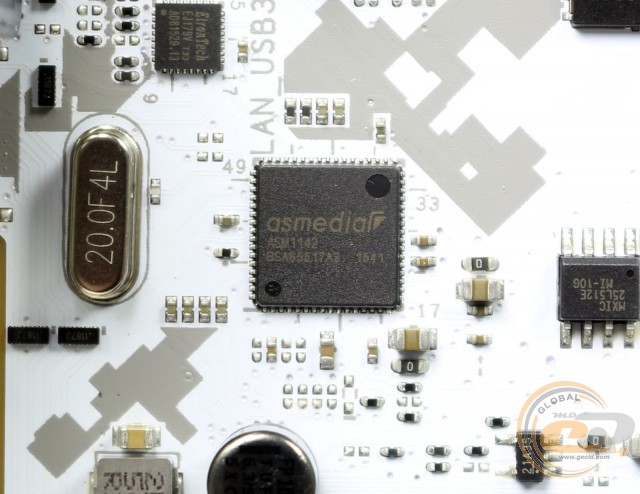

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.
