Обзор материнской платы ASUS Striker

В этом обзоре мы рассмотрим материнскую плату в большей мере предназначенной для энтузиастов и больших любителей оверлокинга  ASUS Striker. Данная плата является удешевленной версией модели ASUS Striker Extreme, основанной на последнем, но уже не таком новом чипсете NVIDIA nForce 680i SLI. Из перечня возможностей, которых лишилась материнская плата ASUS Striker, можно выделить: отсутствие дополнительного RAID контроллера Sil3132, который поддерживал два внешних порта SATA; менее массивную систему охлаждения; отсутствие подсветки платы, трех датчиков температуры и микрофона.

ASUS Striker

Спецификация материнской платы ASUS Striker:

Производитель

ASUS

Модель

Striker

Северный мост

NVIDIA nForce 680i SLI

Южный мост

Intel  ICH9

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системная шина, МГц

1333 /1066 / 800/ 533  МГц

Используемая память

DDR2 800/ 667/ 533 МГц

Поддержка памяти

4 x 240-контактных DIMM  двухканальной архитектуры до 8 Гб

Слоты расширения

2 x PCI-E x16  с поддержкой  NVIDIA SLI, на полной x16, x16 скорости (синие);
1 х PCI-E x16, на х8 скорости (средний);
1 х PCI-E x1;
2 x PCI 2.2

Дисковая подсистема

Южный мост поддерживает:
6 x Serial ATA 3.0Гб/с, поддержка RAID 0, 1, 0+1, 5 и JBOD
1 x Ultra DMA 133 / 100/66/33

Звуковая подсистема

ADI 1988B 8-канальный High-Definition Audio кодек
коаксиальный, оптический S/PDIF выход

Поддержка LAN

Двойной Gigabit MAC с внешним Marvell PHY
Поддержка технологии NVIDIA DualNet

IEEE 1394

контроллер VIA VT6308P поддерживающий 2 х IEEE1394a порта

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Медные радиаторы на северном, южном мосте и узле стабилизации питания, объединенные тепловыми трубками

Разъемы для вентиляторов

1 x CPU
1 х PWR
1 x корпусных вентилятора
5 x опциональных

Внешние порты I/O

1 x LCD индикатор
2 x PS/2 порт подключения мыши и клавиатуры
1 x оптический + 1 х коаксиальный S/PDIF выход
4 x USB 2.0/1.1 порты
1 x IEEE 1394a
2 x LAN (RJ45)
8-канальный аудио выход

Внутренние порты I/O

3 x USB поддерживают работу 6 USB портов
1 x Floppy
6 х SATA
1 x IDE
1 x IEEE1394а
3 х термодатчика
1 x S/PDIF выход разъем
System panel connector
Chassis Intrusion

BIOS

8Mb Award BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, Multi-Language BIOS

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти, шине HT.
Изменение напряжения на: процессоре, памяти, северном и южном мосте, DDR 2контроллере, шине HT, шине FSB.

Фирменные технологии

ASUS C.P.R.
ASUS O.C. Profile
AI NOS
AI Overclocking
ASUS AI Booster Utility
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 3

Комплектация (важное)

SLI мост
ASUS вентилятор
3 x SATA кабель
3 x SATA переходник питания  SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
3 в 1  ASUS Q-Connector (USB, system panel)
2-портовый USB2.0 модуль
IEEE1394a модуль
Инструкция
3 х CD с драйверами и ПО

Форм-фактор Размеры, мм

ATX  12"x 9.6"
305 x 244

Сайт производителя

http://www.asus.com/

Свежую версию BIOS и драйвер можно скачато с официальной страницы.

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

ASUS Striker

Материнская плата ASUS Striker упакована в большую черно-серую картонную коробку. О том, что продукт относится к топ классу можно судить по наличию ручки и окна, что совершенно не принято делать для обычных материнских плат. На лицевой части коробки отмечена поддержка операционной системы Windows Vista и 1333 МГц системной шины. Упаковка, как и у всех топовых материнских плат ASUS, разворачивается наподобие книги. Внутри и с обратной стороны приведена небольшая часть спецификации и выделены основные преимущества данного продукта, а именно: высокие возможности разгона, фирменная технология EZ DITY, бонусный пакет Futuremark 3D Mark 06 и чистый звук, обеспечиваемый отдельной звуковой платой.

ASUS Striker

Кроме всего прочего, внутри коробки материнская плата и звуковая плата помещены в пластиковый бокс. Вся остальная комплектация находится в черной картонной коробке.

ASUS Striker

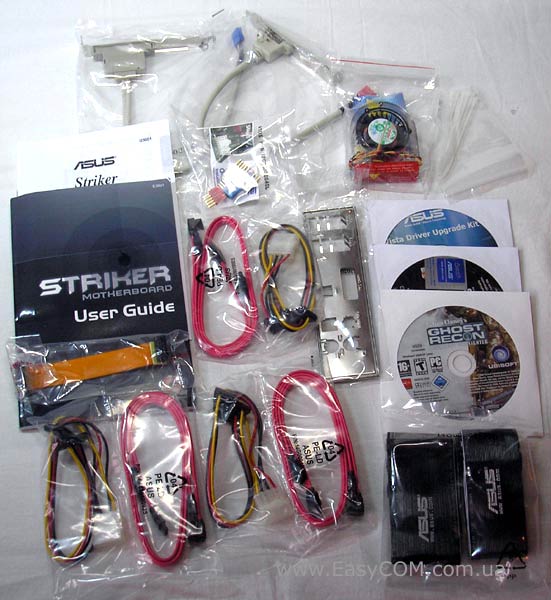

Материнская плата ASUS Striker, как и подобает продукту довольно высокой стоимости, отлично укомплектована всем необходимым.

В комплекте входит:

  • материнская плата;
  • звуковая плата;
  • три CD-диска (драйвера к Windows Vista, набор утилит, Futuremark 3DMark 06 Advanced Edition, анти-вирус Kaspersky, игра Ghost Recon);
  • руководство пользователя на английском языке, краткая инструкция по установке;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • три шлейфа Serial ATA;
  • три переходника питания к устройствам SATA, с двумя разъемами;
  • фирменная наклейка;
  • ASUS Q-Connector (USB, IEEE1394a, System Panel);
  • заглушка на заднюю панель корпуса;
  • модуль с двумя USB портами;
  • модуль с портом IEEE 1394a;
  • SLI-мост;
  • центробежный вентилятор;
  • комплект стяжек.

ASUS Striker

Материнская плата ASUS Striker распаяна на том же самом PCB, что и модели Striker Extreme и P5N32-E SLI. По сравнению со старшей моделью, на тестируемой материнской плате сильно упрощена система охлаждения. На северном мосту и элементах узла стабилизации питания установлены полностью медные радиаторы. К южному мосту лишь прижато медное основание, к которому присоединена тепловая трубка отводящая тепло на радиатор верхней части узла питания. Радиаторы северного и южного моста также соединены тепловой трубкой. Кроме всех этих средств охлаждения, в комплекте прилагается центробежный вентилятор, который можно установить сверху на один из выбранных вами радиаторов узла стабилизации.

ASUS Striker

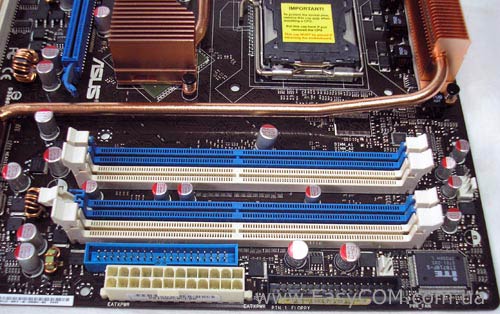

На материнской плате ASUS Striker установлено четыре слота для оперативной памяти с возможностью двуканального режима работы и расширением до 8 Гб. Защелки слотов вполне могут перекрываться видеокартой с большой системой охлаждения, вставленной в верхний слот PCIe х16. 24-контактный ATX разъем питания расположен с правого края, а 8-контактный ATX12V находится вверху ближе к левому краю, причем половина контактов закрыта заглушкой для более удобного подключения при использовании лишь 4-контактного разъема. С правого края размещены: разъем для Floppy-привода и единственный разъем IDE.

ASUS Striker

Чип MCP55PXE, выполняющий роль южного моста, отвечает за работу шести SATA портов, которые находятся с правого края и для удобства ориентированы параллельно плоскости материнской платы. На ASUS Striker можно формировать SATA RAID массивы RAID 0, 1, 0+1, 5 и JBOD . В правом нижнем углу расположен разъем для подключения элементов передней панели. Для ускорения процесса их подсоединения в комплекте идет привычный для плат ASUS набор Q-Connector. Также в нижнем углу расположены кнопки, облегчающие жизнь оверлокера:  включения «Power», перезагрузки «Reset» и «clr CMOS» для сброса BIOS, при чем для разрешения работы этой кнопки необходимо переставить соответствующий джампер CLRTC (Enable), расположенный немного выше. Все кнопки оснащены подсветкой.

ASUS Striker

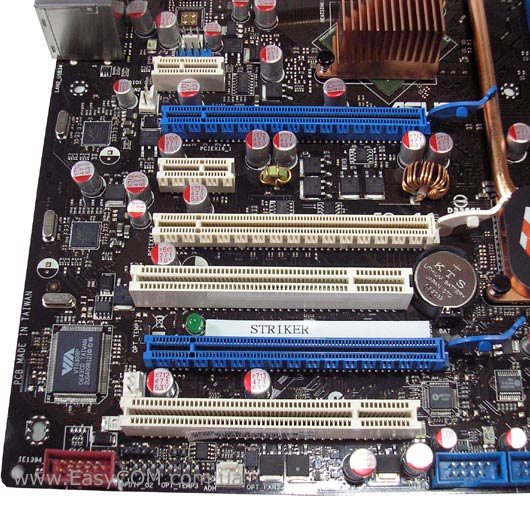

Материнская плата ASUS Striker  имеет три слота PCIе х16, из которых два синих с 16 линейной шиной, а средний белого цвета только с 8 линейной. Все три слота могут быть использованы для работы видеосистемы в режиме SLI. При этом видеокарта в среднем слоте будет выступать в качестве физического ускорителя, а объединенная SLI мостом пара видеокарт, в двух крайних разъемах, будет выполнять роль графического ускорителя. Кроме того, ASUS Striker имеет два разъема PCI, один PCIе х1 и десять портов USB, четыре из которых выведено на заднюю панель. Нельзя не отметить, как негативный момент, отсутствие COM порта, хотя обладателю всего самого нового и производительного он вряд ли потребуется. В левом нижнем углу установлен контроллер FireWire - VIA VT6308P,  поддерживающий два порта IEEE 1394a. Выше расположено два гигабитных сетевых контроллера Marvell 88Е1116-NN. Для контроля наличия дежурного питания на материнской плате ASUS Striker имеется зеленый светодиод.

ASUS Striker

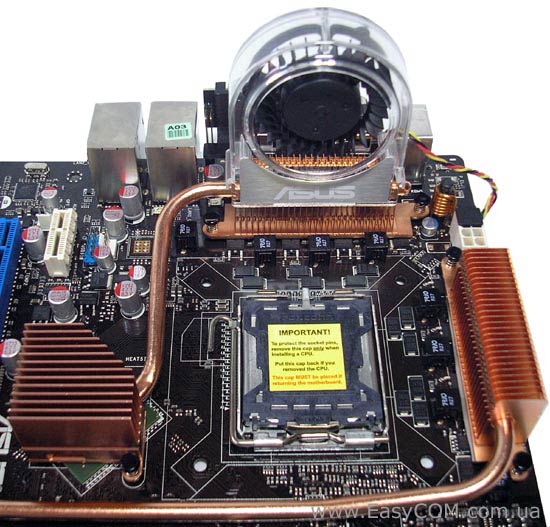

Материнская плата ASUS Striker имеет 8-канальный узел стабилизации питания процессора, собранный с применением дросселей с ферритовым сердечником и керамических SMT конденсаторов. Как уже говорилось, MOSFET накрыты радиаторами, по выбору, на один из которых можно установить центробежный вентилятор.

ASUS Striker

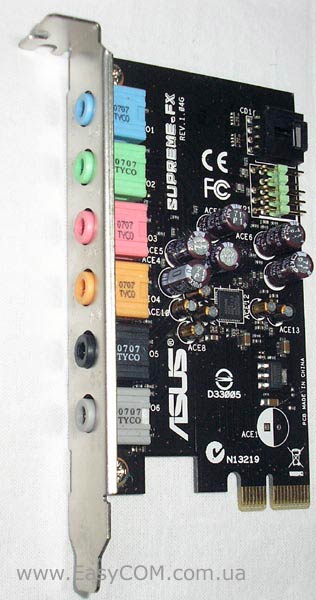

По левому краю материнской платы ASUS Striker, над самым верхним слотом PCIе х16 расположен Audio-разъем, который сильно напоминает обычный слот PCIе х1. В этот разъем необходимо установить плату со звуковым восьмиканальным HDA кодеком ADI AD1988B. Довольно странно было заметить, что вся обвязка кодека собрана на электролитических конденсаторах, в то время как все конденсаторы на плате полимерные. Такие производители как GYGABATE даже на бюджетных материнских платах стараются устанавливать более долговечные и обладающие более стабильной характеристикой полимерные конденсаторы, в первую очередь в узле звукового кодека и стабилизации питания процессора.

ASUS Striker

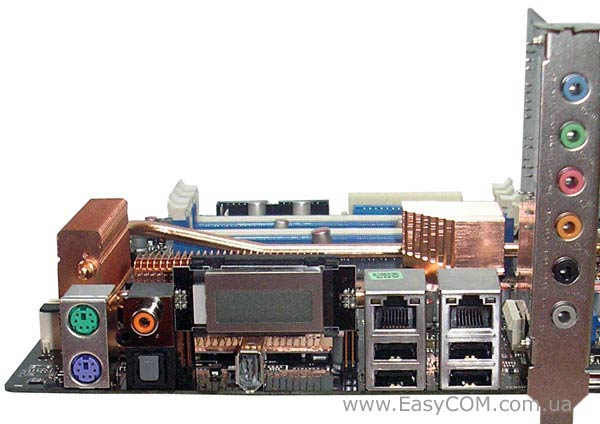

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши,  шесть аудио портов, четыре разъема USB, два разъем RJ45 для сетевых соединений, порт IEEE 1394a,  коаксиальный и оптический S/PDIF, диагностический LCD-экран.

На LCD-экране выводятся короткие сообщения на английском языке соответствующие определенным POST кодам. После прохождения этапа диагностики или в выключенном состоянии, но при наличии дежурного питания, на экран выводиться текущее время. Вместо времени в BIOS можно перенастроить LCD-экран на выведение просто текстового сообщения.

ASUS Striker

К материнской плате ASUS Striker можно подключить восемь (!) вентиляторов. В верхней части находится 4-контактный процессорный, чуть ниже, почти у правого края, расположен разъем, маркированный PWR_FAN, а над Audio разъемом находиться разъем для подключения корпусного вентилятора CHA_FAN1. Кроме этого, на материнской плате в нижней ее части находятся еще пять 3-контактных разъема для вентиляторов, маркированные как OPT_FAN. Скорость вращения вентиляторов, подключенных к разъемам CHA_FAN1 и OPT_FAN1~3, может управляться фирменной технологией Q-Fan. От старшей модели ASUS Striker Extreme тестируемая плата унаследовала три разъема для подключения температурных датчиков, которых, к сожалению, нет комплекте. Для организации обратной связи  с системой регулирования Q-Fan необходимо использовать показания датчиков, но из-за отсутствия их в комплекте фирменную технологию можно применить только для разъемов CPU_FAN і CHA_FAN1.

BIOS

В материнской плате ASUS Striker используется Award BIOS с огромным количеством настроек, необходимых для разгона.

Специально под настройки BIOS, предназначенные для разгона, отведен отдельный раздел Extreme Tweaker. Для людей не сильно посвященных в тонкости ручного разгона в разделе есть две фирменные технологии AI Overclock и AI N.O.S. Технология AI Overclock позволяет зафиксировать частоту на 5, 10, 15, 20% больше номинальной. Технология динамического разгона AI N.O.S. повышает частоту на 3, 5, 8, 10% во время повышенной нагрузки на процессор и уменьшает частоту в отсутствие большой нагрузки.

Остальные возможности:

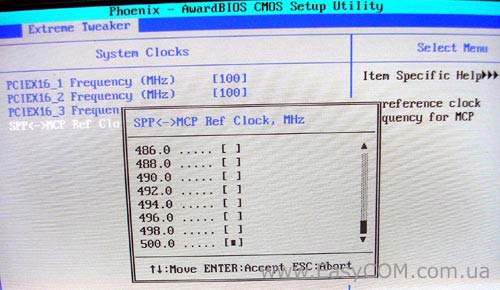

- Изменение частоты трех шин PCIе х16 от 100 до 200 МГц;

- Изменение частоты шины HyperTransport между южным и северным мостом от 200 до 500 МГц.

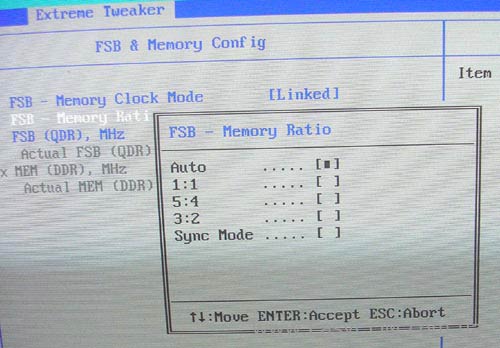

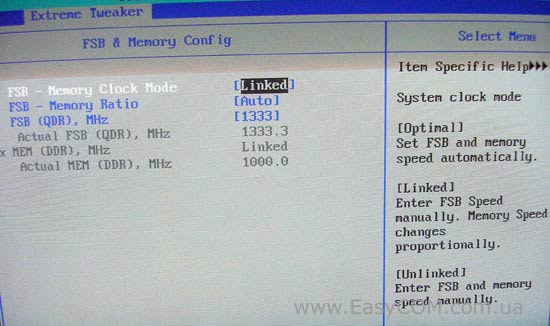

Задание частоты FSB и памяти производиться в подразделе «FSB and Memory Config».

Первоначально требуется задать способ задания частот этих двух шин: «Linked» или «Unlinked». При способе «Linked» частота памяти вычисляется пропорционально установленному делителю FSB:DRAM  (1:1, 5:4, 3:2 или синхронный), в зависимости от заданного значения частоты FSB (от 533 до 3000 МГц ). При установке «Unlinked» частоту памяти можно устанавливать вручную от 400 до 2600 МГц.

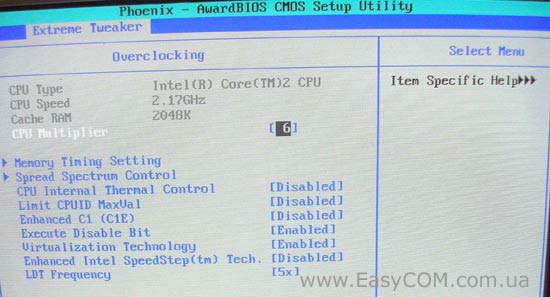

B подразделе «Overclocking» устанавливается:
- Множитель процессора от от 6х до мах (50);
- Тайминги памяти (CL, RCD, RP, RAS, 1T/2T);
- Множитель шины Hyper Transport (LDT) от 1х до 8х.

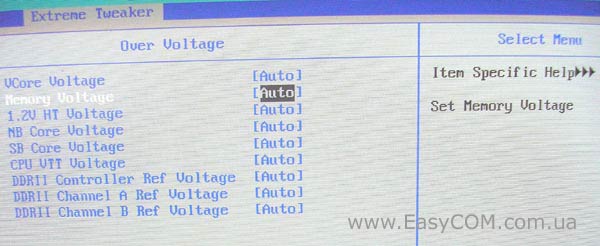

В подразделе «Over Voltage» можно установить напряжение на следующих элементах:
- процессорном ядре от  0,875 В до 1,9 В с шагом 0,00625;
- оперативной памяти от 1,85 В до 3,425 В с шагом 0,025;
- шине HyperTransport от 1,2 В до 1,95В с шагом 0,05;
- северном мосте от 1,2 В до 2,75 В с шагом 0,05;
- южном мосте от 1,5 В до 1,85 В с шагом 0,05;
- сигналы шины FSB от 1,2 до 1,55 с шагом 0,05;
-  контроллере оперативной памяти от DDR2_Vol/2-30мВ  до DDR2_Vol/2+30мВ;
- контроллере оперативной памяти банка А от DDR2_Vol/2-30мВ  до DDR2_Vol/2+30мВ;
- контроллере оперативной памяти банка В от DDR2_Vol/2-30мВ  до DDR2_Vol/2+30мВ.

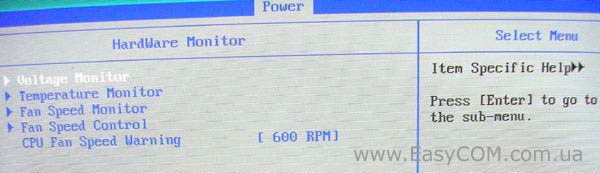

BIOS материнской платы ASUS Striker имеет следующий вид мониторинга:

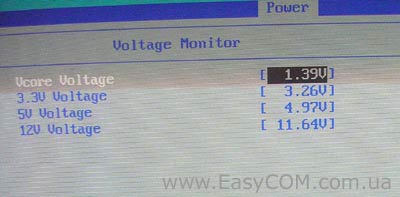

В подразделе «Voltage Monitor» можно следить за напряжением на ядре процессора и основных линиях питания 3.3В, 5В, 12В.

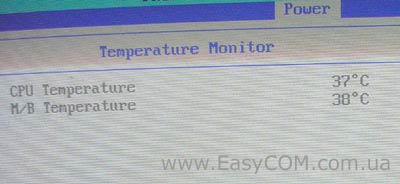

В подразделе «Temperature Monitor» можно следить за температурой процессора и материнской платы.

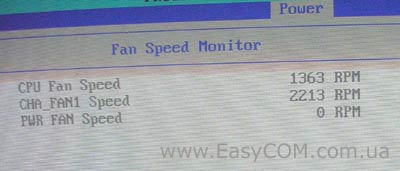

В подразделе «Fan Speed Monitor» можно следить за скоростью вентиляторов подключенных к разъемам CPU_FAN, CHA_FAN1 и PWR_FAN.

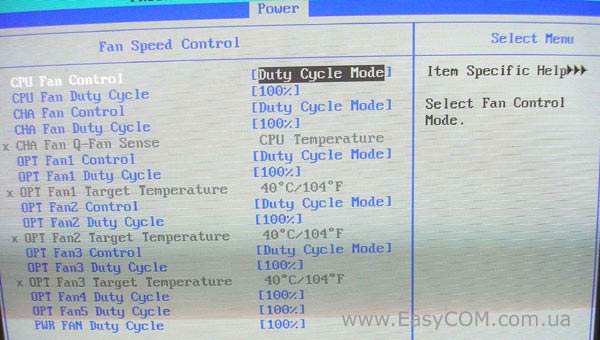

В подразделе «Fan Speed Control» для всех восьми разъемов питания вентиляторов можно в процентах от 60% до 100% установить скорость вращения, а вентиляторы, подключенные  к разъемам CPU_FAN, CHA_FAN1 и OPT_FAN1~3, могут управляться фирменной технологией Q-Fan.

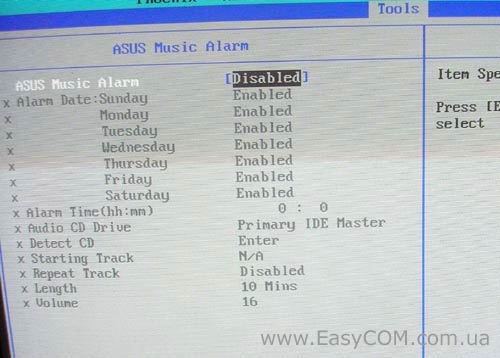

Кроме этого, в BIOS есть следующие утилиты: ASUS O. C. Profile - позволяєт сохранять и подгружать профили с нужными настройками, ASUS Alarm- выполняет роль будильника, проигрывая указанный трек на CD диске в определенный день и время, а также EZ Flash 2 - перепрошивает BIOS.

Эксперименты по разгону системной шины потерпели неудачу. Нам не удалось преодолеть даже 400МГц порог, что для платы, по своей сути предназначенной для разгона, очень слабый результат. Отметим, что LCD-экран идентифицировал ошибку инициализации DRAM, поэтому мы приходим к выводу, что используемые нами модули памяти чем-то не устроили материнскую плату. Поэтому окончательного вердикта выносить мы не будем.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

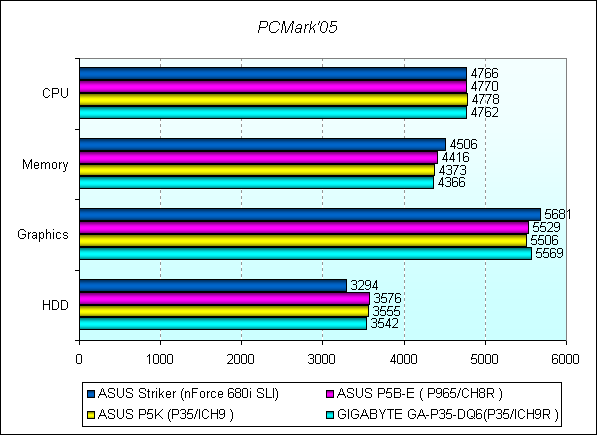

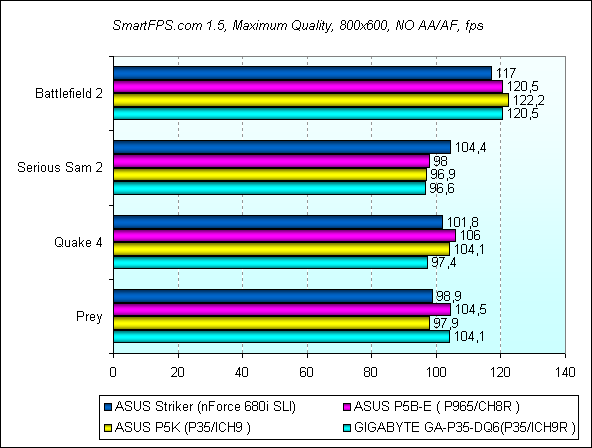

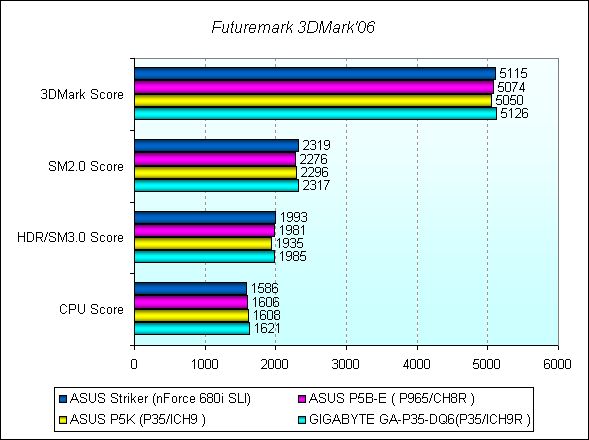

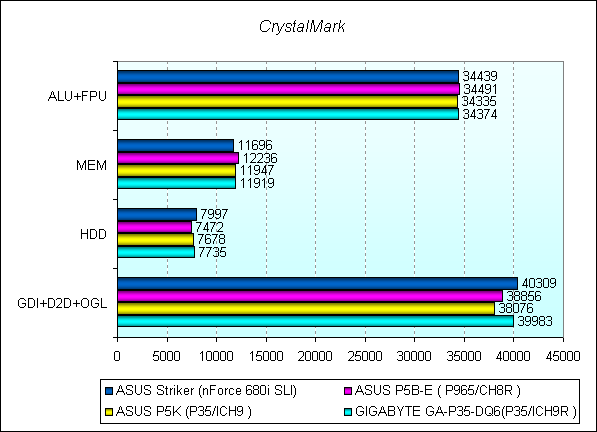

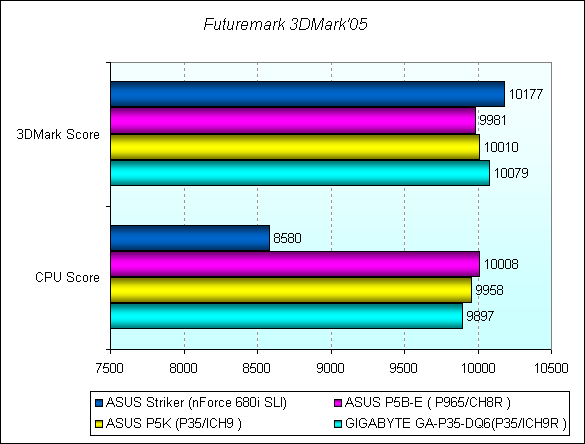

Показатели тестирования не имеют заметных отличий, потому как чипсеты, применяемые в них, имеют запас производительности, и поэтому они мало влияют на общую картину.

Выводы

Материнская плата ASUS Striker на чипе  NVIDIA nForce 680i SLI является достаточно функциональным решением, обладающим огромным количеством настроек необходимых для разгона. Главным недостатком платы является ее очень высокая стоимость. Отвечая на вопрос, что же все-таки лучше взять ASUS Striker Extreme или ASUS Striker и сэкономить при этом приблизительно 50 у.е., то кажется что лучше, если вы уже решились на такого рода дорогостоящую покупку, выбрать старшую модель.

К достоинствам, можно отнести:

  • высокую производительность;
  • поддержку процессоров Intel Penryn, выполненных по 45 нм технологии;
  • большое количество настроек BIOS, необходимых для разгона;
  • контроллер FireWire;
  • поддержку технологии SLI или работы трех видеокарт;
  • широкий набор фирменных технологий ASUS;
  • 8-канальный кодек High Difinition Audio на отдельной плате.

К недостаткам, отнесем:

  • высокую стоимость;
  • не впечатляющие возможности разгона;
  • упрощенную систему охлаждения
  • отсутствие СОМ порта.
