Обзор и тестирование материнской платы ASUS TROOPER B150 D3

Материнская плата ASUS TROOPER B150 D3 является бюджетной новинкой серии ASUS TUF, включающей в себя решения с повышенным уровнем надежности и защиты. Также стоит отметить, что в данном случае слово «бюджетный» является весьма неоднозначным, ведь речь идет о сумме в $100–110, однако для материнской платы с логотипом ASUS TUF это действительно недорого.

ASUS TROOPER B150 D3

Для снижения конечной стоимости производитель решил использовать в качестве основы чипсет Intel B150, который не поддерживает разгон, но предлагает достаточный уровень функциональности для повседневных задач. Еще одной важной особенностью ASUS TROOPER B150 D3 является тот факт, что благодаря поддержке памяти стандарта DDR3 вам не придется дополнительно тратиться на покупку оперативной памяти DDR4, что делает ее интересным вариантом для перехода на платформу Socket LGA1151 с точки зрения экономии бюджета.

Спецификация материнской платы ASUS TROOPER B150 D3:

Производитель и модель

ASUS TROOPER B150 D3 (rev 1.02)

Чипсет

Intel B150

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR3-1600 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (в режиме x16)

1 x PCI Express 3.0 x16 (в режиме x4)

1 x PCI Express 3.0 x16 (в режиме х1)

2 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel B150 поддерживает:

6 х SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 х D-Sub

1 x DVI-D

1 x RJ45

4 x USB 3.0

4 x USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0

1 x USB 2.0 с поддержкой подключения двух USB 2.0

1 х COM

1 x TPM

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 198 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

Материнская плата ASUS TROOPER B150 D3 поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS TUF и отличающейся хорошим информационным наполнением. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS TROOPER B150 D3

В коробке с ASUS TROOPER B150 D3 мы обнаружили следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • инструкцию пользователя;
  • два кабеля SATA;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TROOPER B150 D3

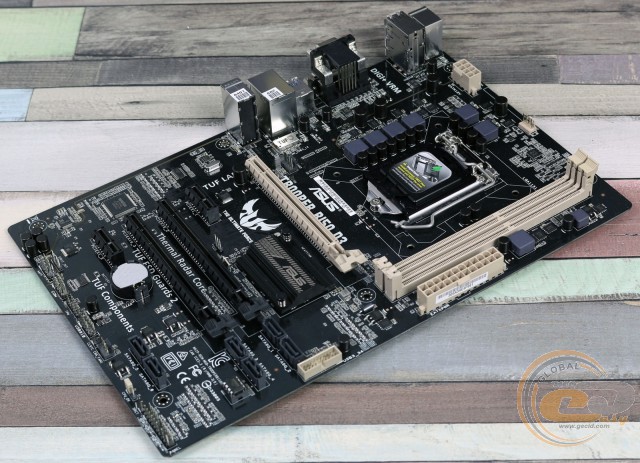

Новинка выполнена на печатной плате формата ATX с немного нестандартными габаритами (305 х 198 мм) и отличается привычным для серии ASUS TUF стильным оформлением в черных и светло-коричневых тонах.

Что же касается удобства сборки, то большая часть элементов размещена грамотно и на достаточном удалении друг от друга, а DIMM-слоты оборудованы защелками лишь с одной стороны. Единственное неудобство может возникнуть в случае установки длинных плат расширения в слоты PCI Express x16 черного цвета, так как четыре из шести портов SATA 6 Гбит/с расположены очень близко к ним ввиду малой ширины печатной платы.

ASUS TROOPER B150 D3

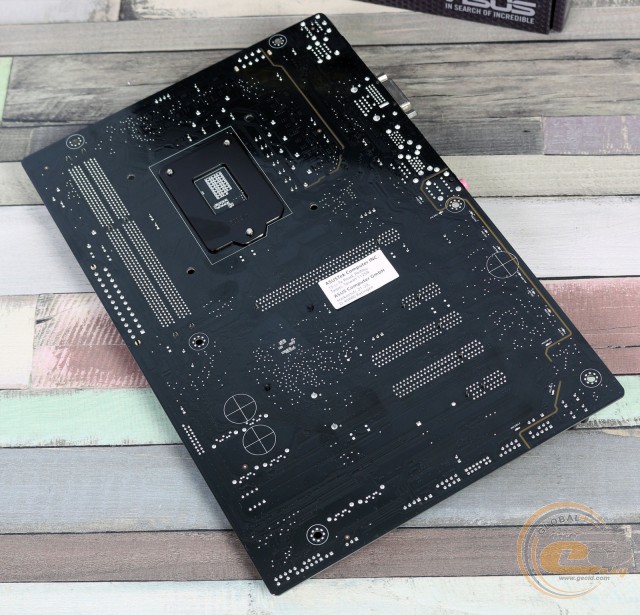

Взглянув на обратную сторону ASUS TROOPER B150 D3, можно отметить разве что стандартную опорную пластину процессорного разъема, а также пластиковые клипсы крепления единственного радиатора.

ASUS TROOPER B150 D3

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, разъем S/PDIF Out, один 4-контактный разъем для подключения корпусного вентилятора, а также колодка подключения фронтальной панели. Дополнительно отметим колодку активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: двух внутренних и четырех на интерфейсной панели.

ASUS TROOPER B150 D3

Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с, за корректную работу которых отвечает микросхема чипсета.

ASUS TROOPER B150 D3

Системная плата ASUS TROOPER B150 D3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3 или DDR3L. Поддерживаются планки, работающие на частотах до 1600 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне находится колодка для подключения выносной панели с портами USB 3.0. Всего новинка может похвастать шестью портами USB 3.0: двумя внутренними и четырьмя на интерфейсной панели. Все они функционируют благодаря набору системной логики.

ASUS TROOPER B150 D3

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel B150. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33°C;
  • дроссели подсистемы питания процессора – 59,5°C;
  • полевые транзисторы подсистемы питания процессора – 64,9°C.

Несмотря на отсутствие радиаторов на элементах подсистемы питания процессора, температурные показатели находятся на хорошем уровне, а до критических значений все еще есть запас.

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

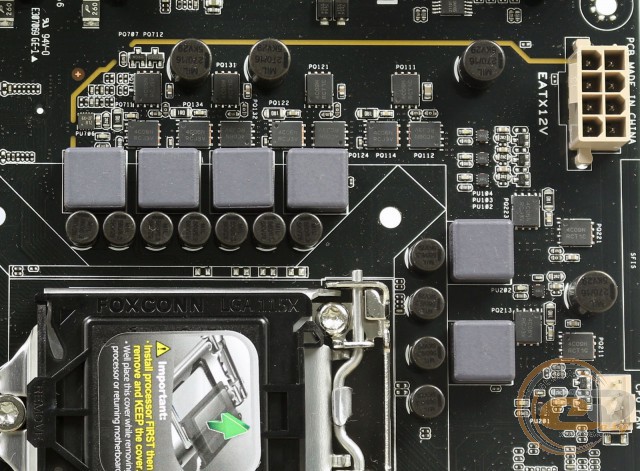

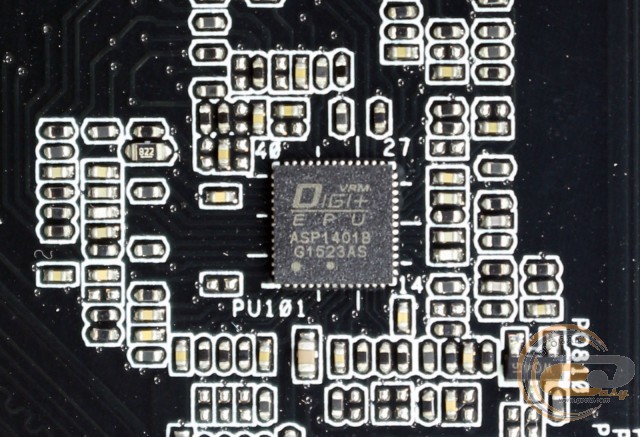

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы TUF Cap, эффективные полевые транзисторы TUF MOSFET с низким сопротивлением открытого канала и улучшенные дроссели TUF Chokes.

ASUS TROOPER B150 D3

Для расширения функциональности материнской платы ASUS TROOPER B150 D3 есть пять слотов:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режиме х1);
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1.

Несмотря на поддержку технологии AMD CrossFireX и наличие трех слотов PCI Express х16, говорить об установке более чем одной видеокарты не стоит, поскольку из трех разъемов 16 линий использует только один, тогда как пропускная способность второго ограничена четырьмя линиями, а третьего − и вовсе одной.
