Обзор материнской платы ASUS TUF B450M-PRO GAMING: PRO-гейминг и не только

08-04-2019

Компания AMD представит новые процессоры Ryzen третьего поколения в рамках выставки Computex 2019, а значит, до столь долгожданного события остается не так уж и много времени. К слову, материнские платы для платформы Socket AM4 на текущем поколении чипсетов будут поддерживать новые CPU после обновления BIOS, но наверняка с некоторыми ограничениями в использовании новых технологий. Поэтому они все еще остаются актуальными как для создания системы сейчас, так и с прицелом на будущий апгрейд.

ASUS TUF B450M-PRO GAMING

В данном обзоре как раз и пойдет речь об одной из таких моделей – ASUS TUF B450M-PRO GAMING. Она входит в линейку TUF GAMING и является флагманом на AMD B450 среди microATX-плат компании ASUS. Давайте же для начала познакомимся с ее подробными характеристиками.

Спецификация

Модель

ASUS TUF B450M-PRO GAMING

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3533 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen с графикой Radeon Vega / x4 для AMD Athlon с графикой Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

1 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x2)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 1 Type-A

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS TUF B450M-PRO GAMING ASUS TUF B450M-PRO GAMING

Материнская плата поставляется в картонной упаковке с отличным информационным наполнением. На ее сторонах можно ознакомиться с внешним видом платы, ее ключевыми особенностями и характеристиками.

ASUS TUF B450M-PRO GAMING

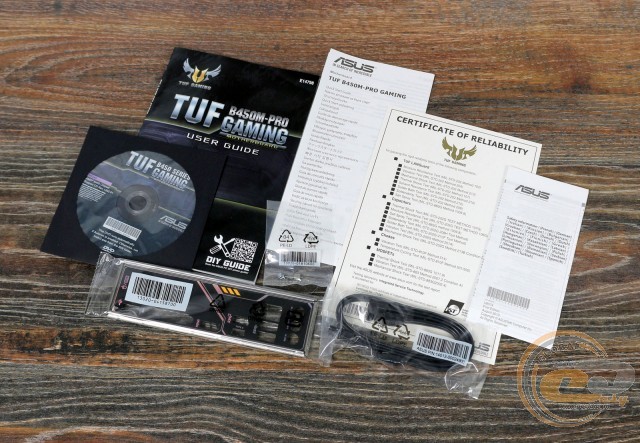

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS TUF B450M-PRO GAMING

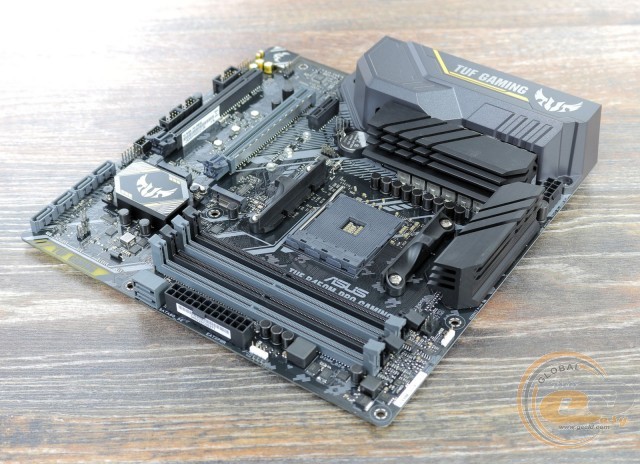

Думаем, что все уже привыкли к стилю материнских плат линейки ASUS TUF GAMING. В нем успешно сочетается камуфляжный принт с серыми и желтыми вставками. И тестируемая модель не стала исключением. Правда, из-за компактных габаритов ASUS решила отказаться от традиционного выреза по правому краю.

ASUS TUF B450M-PRO GAMING

Приятным бонусом является LED-подсветка и пара колодок для подключения светодиодных лент, свечение которых можно синхронизировать с другими комплектующими благодаря ASUS Aura Sync.

ASUS TUF B450M-PRO GAMING

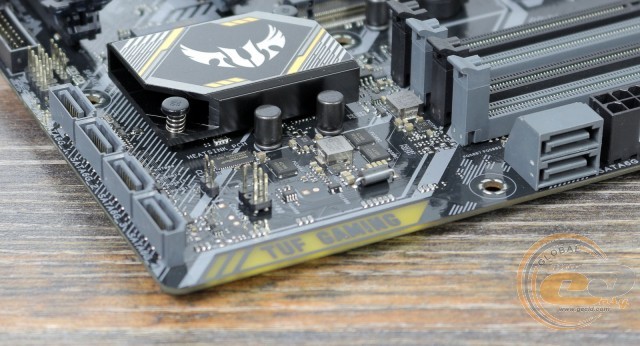

В компоновке набортных элементов хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 2.0 x16. Зато понравилось наличие DIMM-слотов с защелками только с одной стороны, что очень полезно в компактной системе. К расположению остальных элементов претензий у нас не возникло.

ASUS TUF B450M-PRO GAMING

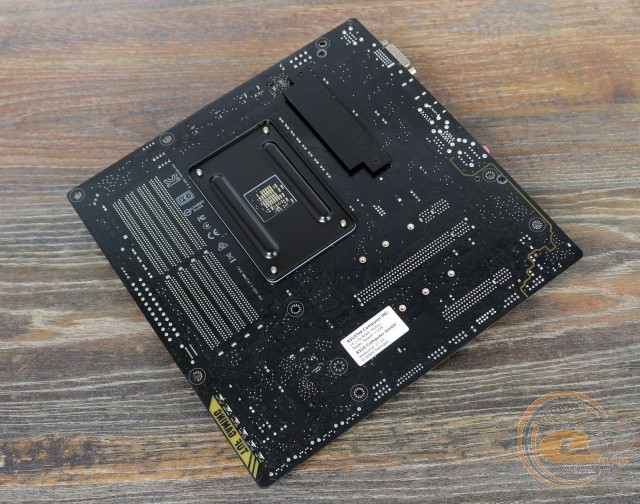

На обратной стороне ASUS TUF B450M-PRO GAMING можно выделить стандартную опорную пластину процессорного разъема и небольшой низкопрофильный радиатор. Он накрывает те элементы подсистемы питания, которые не уместились на лицевой стороне.

ASUS TUF B450M-PRO GAMING

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их пять: два внутренних и три внешних.

ASUS TUF B450M-PRO GAMING

ASUS TUF B450M-PRO GAMING

Возможности организации дисковой подсистемы представлены парой интерфейсов M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий имеем два ограничения:

  • первый слот M.2 Socket 3 («M.2_1») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_5/6»), поэтому они будут недоступны в случае установки M.2-накопителя;
  • второй слот M.2 Socket 3 («M.2_2») не может использоваться одновременно с двумя другими портами SATA 6 Гбит/с («SATA_3/4»).

ASUS TUF B450M-PRO GAMING

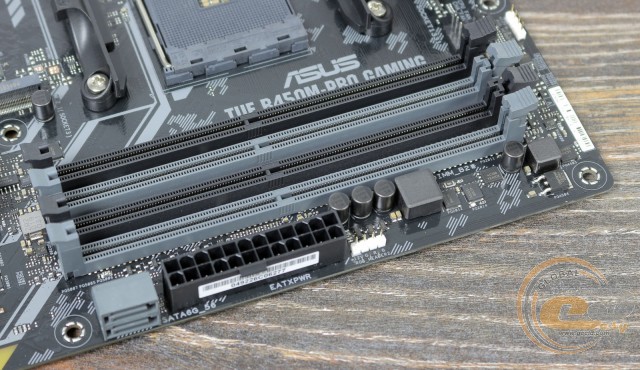

Системная плата ASUS TUF B450M-PRO GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4 в двухканальном режиме. Поддерживаются планки, работающие на частотах до 3533 МГц. Максимальный объем памяти может достигать 64 ГБ.

ASUS TUF B450M-PRO GAMING

ASUS TUF B450M-PRO GAMING

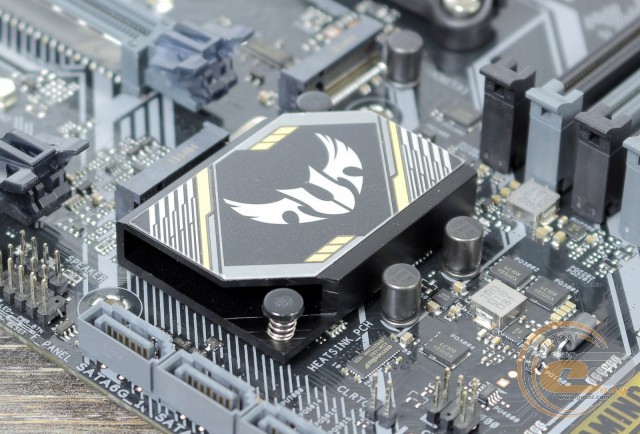

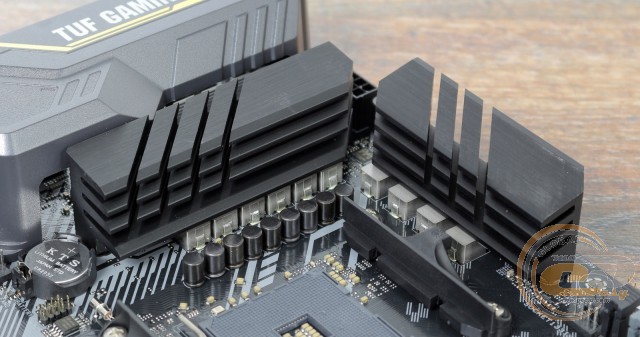

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD B450, а еще два накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,1°C (при разгоне – 40,5°C);
  • нижний радиатор охлаждения элементов подсистемы питания процессора – 46,4°C (при разгоне − 50,1°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 44,9°C (при разгоне − 46,6°C);
  • дроссели – 51,2°C (при разгоне − 58,2°C).

Полученные результаты указывают на высокую эффективность установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS TUF B450M-PRO GAMING

ASUS TUF B450M-PRO GAMING

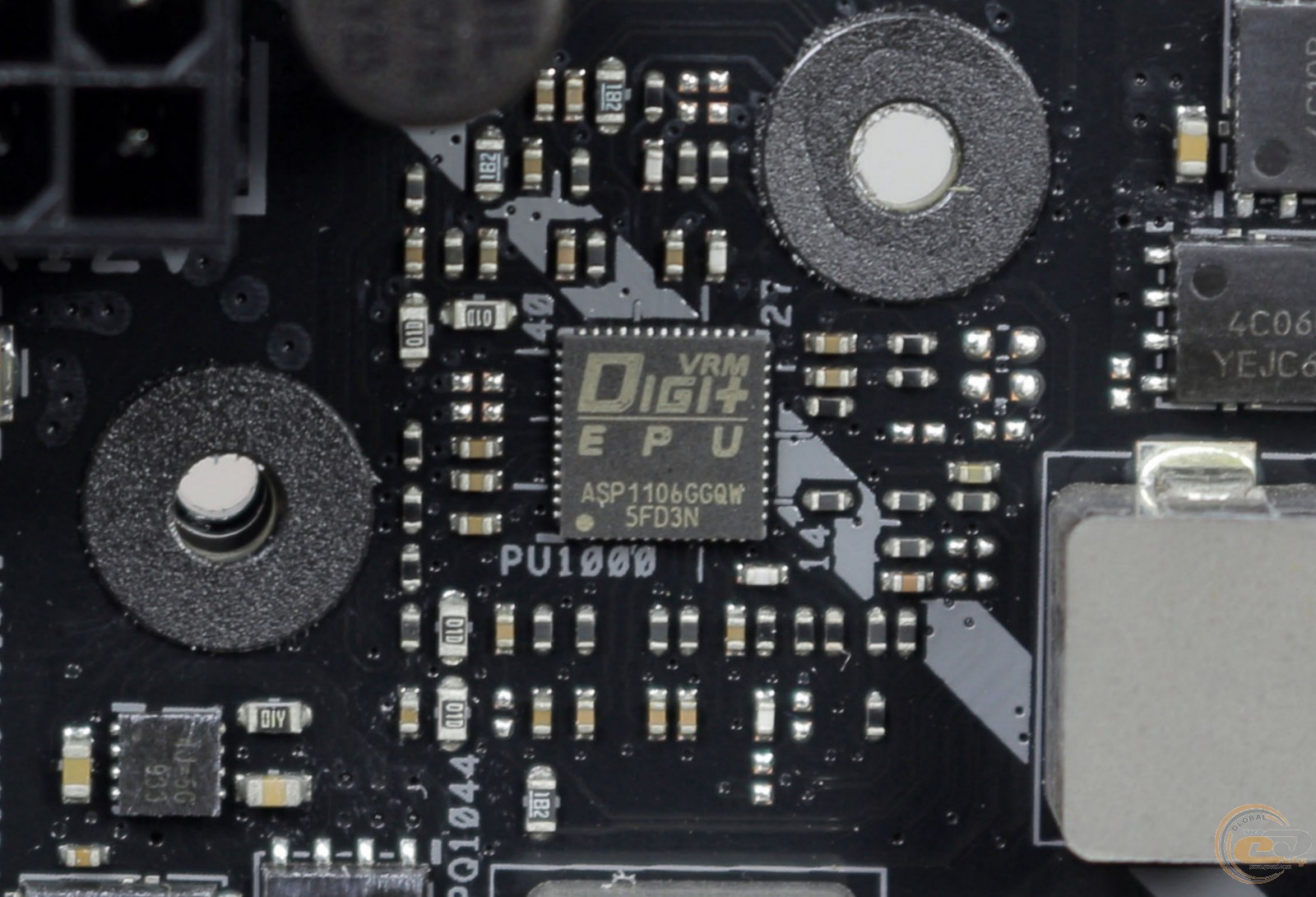

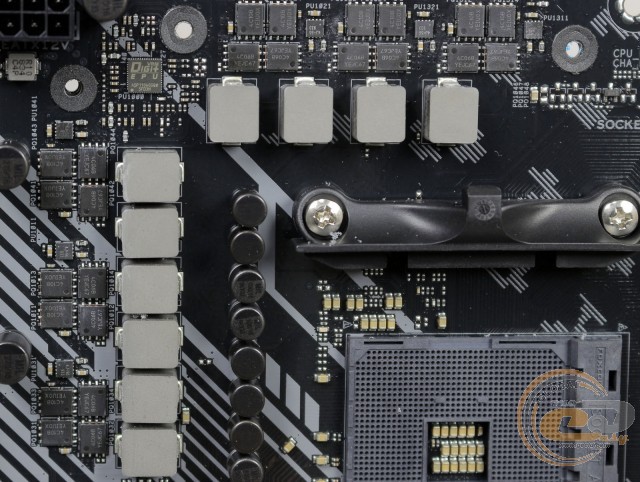

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS TUF B450M-PRO GAMING

Для расширения функциональности ASUS TUF B450M-PRO GAMING у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4).

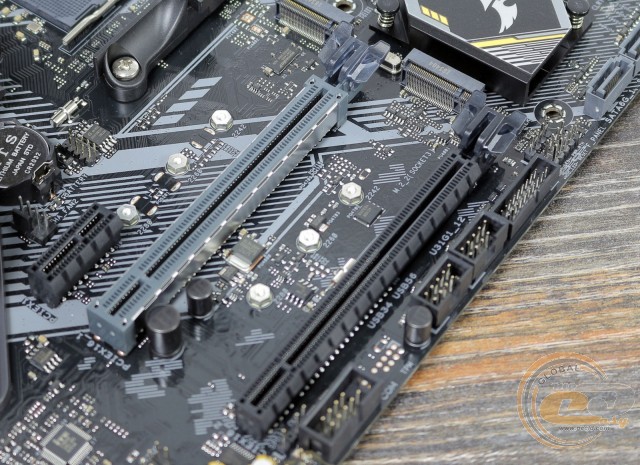

К процессору подключен только верхний PCI Express 3.0 x16 c усиленной конструкцией, который и использует все доступные 16 линий (для процессоров AMD Ryzen), тогда как второму достались только четыре чипсетные линии. Если вы захотите установить пару видеокарт, то сможете использовать только решения от AMD в далеко не оптимальном режиме x16+x4.
