Обзор ASUS TUF GAMING X870-PRO WIFI7 W NEO: материнская плата с отличным функциональным наполнением

Современные материнские платы на базе флагманского чипсета AMD X870 ориентированы на энтузиастов: они открывают широкие возможности для разгона, поддерживают PCIe 5.0 и оснащаются несколькими слотами M.2 для скоростных SSD. Такие решения призваны стать основой производительных систем, где важно не только максимальное быстродействие, но и запас для будущих обновлений.

К ним относится и ASUS TUF GAMING X870-PRO WIFI7 W NEO – белый представитель линейки TUF Gaming с мощной подсистемой питания. Плата получила сразу четыре слота M.2, два из которых работают в режиме PCIe 5.0, поддержку Wi-Fi 7 и два порта USB4. Насколько хорошо она проявит себя на практике, которая имеет конструктивные особенности и стоит ли обращать на нее внимание требовательным пользователям — рассмотрим далее в обзоре.

Спецификация

Модель	ASUS TUF GAMING X870-PRO WIFI7 W NEO
Чипсет	AMD X870
Процессорный разъем	AMD Socket AM5
Поддерживаемые процессоры	AMD Ryzen 7000, 8000 та 9000
Поддержка памяти	4 x DIMM- слоты с поддержкой максимум 256 ГБ памяти с частотой до DDR5-9600+ МГц
Слоты расширения	1 x PCI Express 5.0 x16 (x16, зависит от используемого процессора) 1 x PCI Express 4.0 x16 (x4)
Дисковая подсистема	2 x M.2 Socket 3 (M.2 2280; PCIe 5.0 x4, зависит от используемого процессора) 1 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 4.0 x4) 2 x SATA 6 Гбит/с Поддержка RAID 0/1/5/10
LAN	Realtek RTL8126 (5 Гбит/с)
Wi-Fi/Bluetooth	2x2 Realtek RTL8922AE стандарта Wi-Fi 7 (поддерживает 802.11be при 2,4, 5 и 6 ГГц; Bluetooth 5.4)
Звуковая подсистема	7.1-канальный кодек Realtek ALC1220P
Питание	1 х 24-контактный разъем питания ATX 2 x 8-контактные разъемы питания ATX12V
Вентиляторы	2 x разъемы вентилятора CPU (4-контактный) 1х разъем подключения водоблока СЖО (4-контактный) 5 x разъемы подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания Радиатор на контроллере портов USB4 Алюминиевые радиаторы для M.2-накопителей
Внешние порты I/O и кнопки	1 х HDMI 2 х USB4 (с функцией DP) 3 х USB 3.2 Gen 2 Type-A 4 х USB 3.2 Gen 1 Type-A 1 х USB 2.0 1 x RJ45 2 х коннекторы антенн Wi-Fi 1 x кнопка обновления BIOS 1 x кнопка очистки CMOS 3 x 3,5-мм аудиопорты
Внутренние порты I/O	1 х USB 3.2 Gen 2x2 (поддерживает USB Type-C с PD до 30 Вт) 1 х USB 3.2 Gen 1 (поддерживает 2 х USB 3.2 Gen 1) 3 x USB 2.0 (поддерживают 6 x USB 2.0)
BIOS	512 Mбит Flash ROM, UEFI AMI BIOS
Поддерживаемая ОС	Windows 11
Форм-фактор	ATX, 305 x 244 мм
Сайт производителя	ASUS
Страница устройства	ASUS TUF GAMING X870-PRO WIFI7 W NEO
Страница поддержки	ASUS TUF GAMING X870-PRO WIFI7 W NEO (новые версии BIOS, драйверов и т.п.)

Упаковка и комплектация

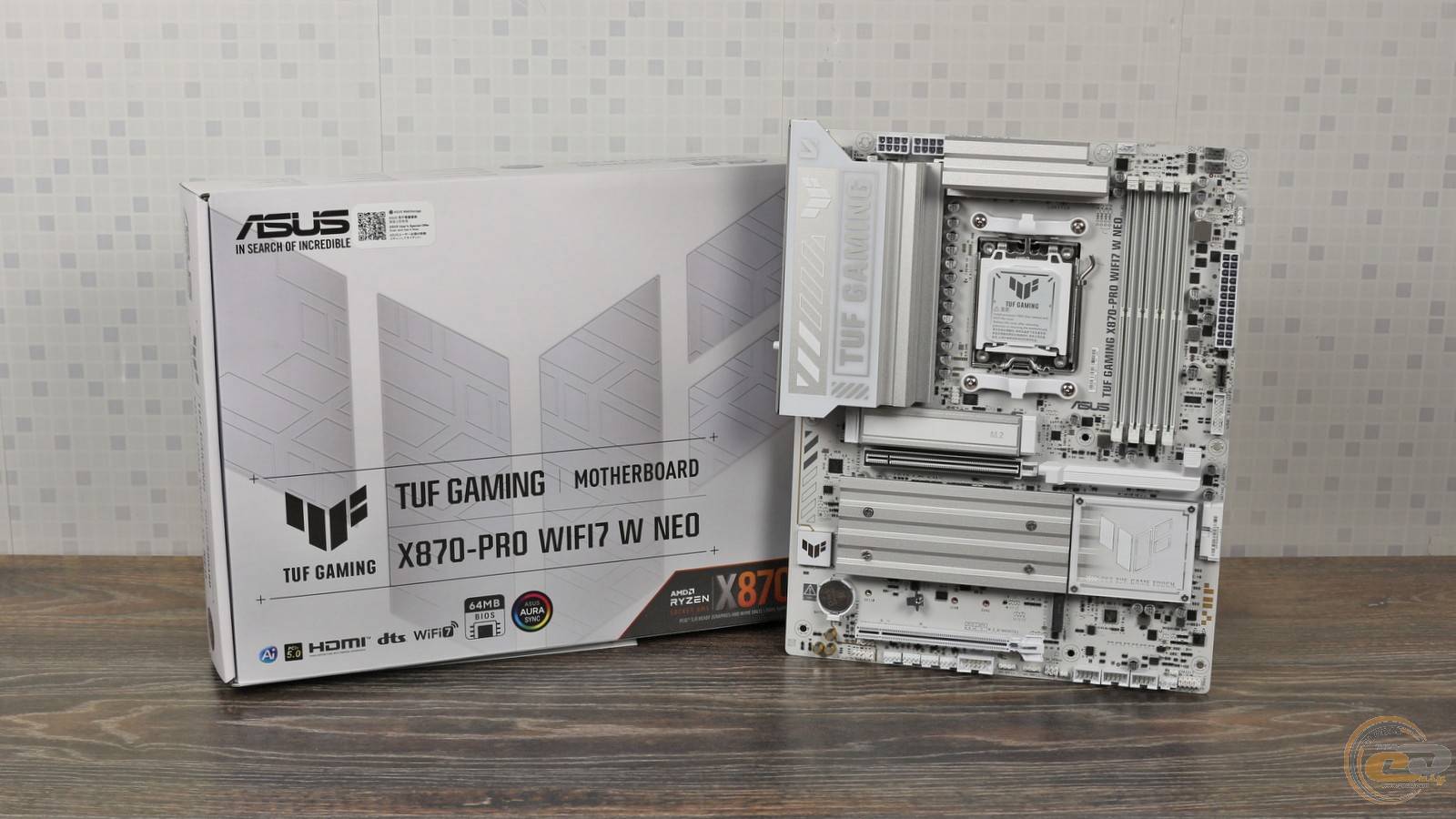

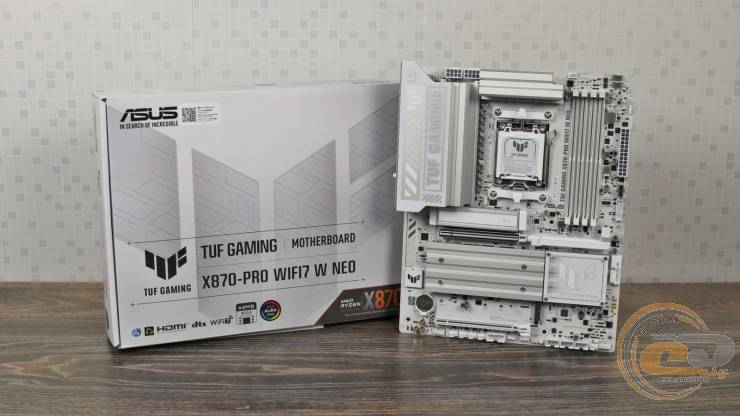

Светлая плата получила соответствующую светлую упаковку. Она содержит достаточно информации, однако представлена она исключительно на английском языке.

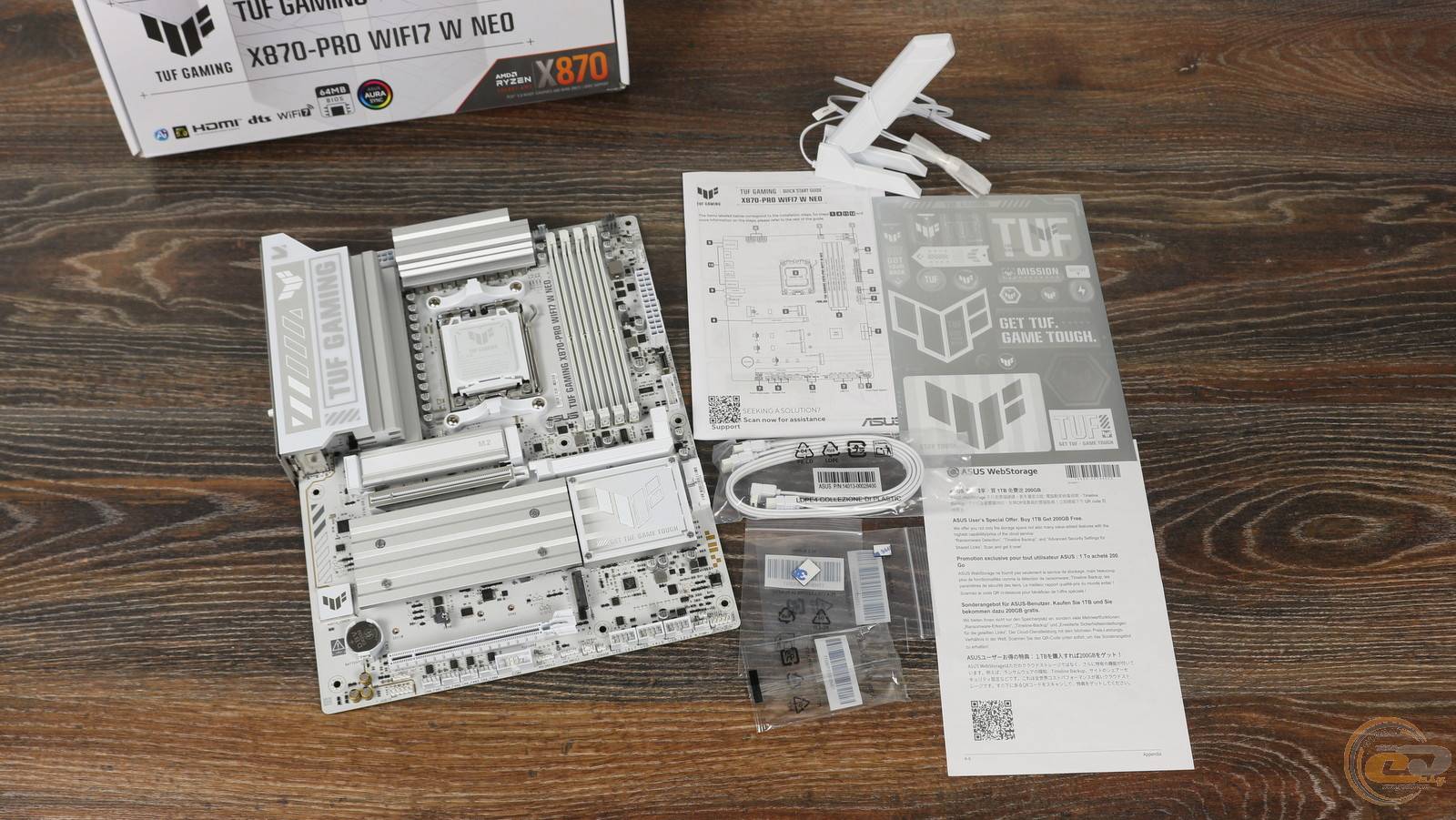

Помимо самой платы внутри также были: два SATA-шлейфа (один с Г-образным коннектором), элементы крепления для M.2-накопителей, антенна Wi-Fi-модуля, набор наклеек TUF Gaming и бумажная документация.

Дизайн и особенности платы

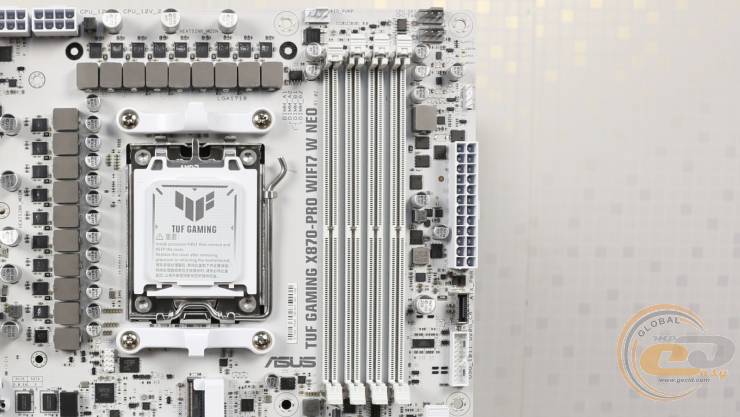

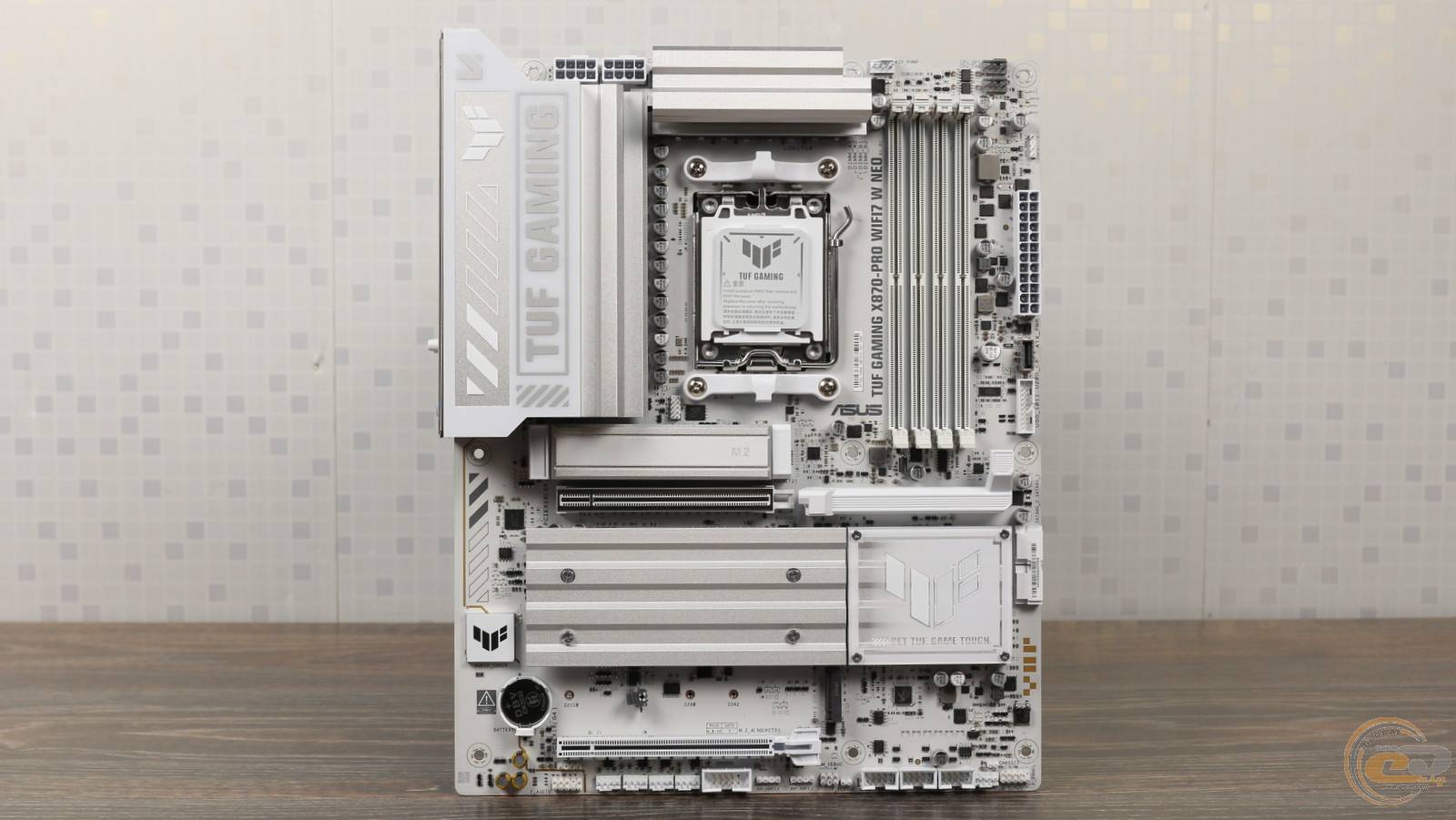

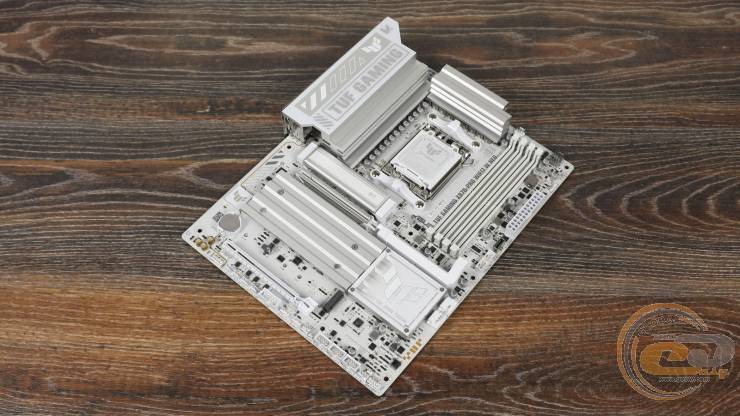

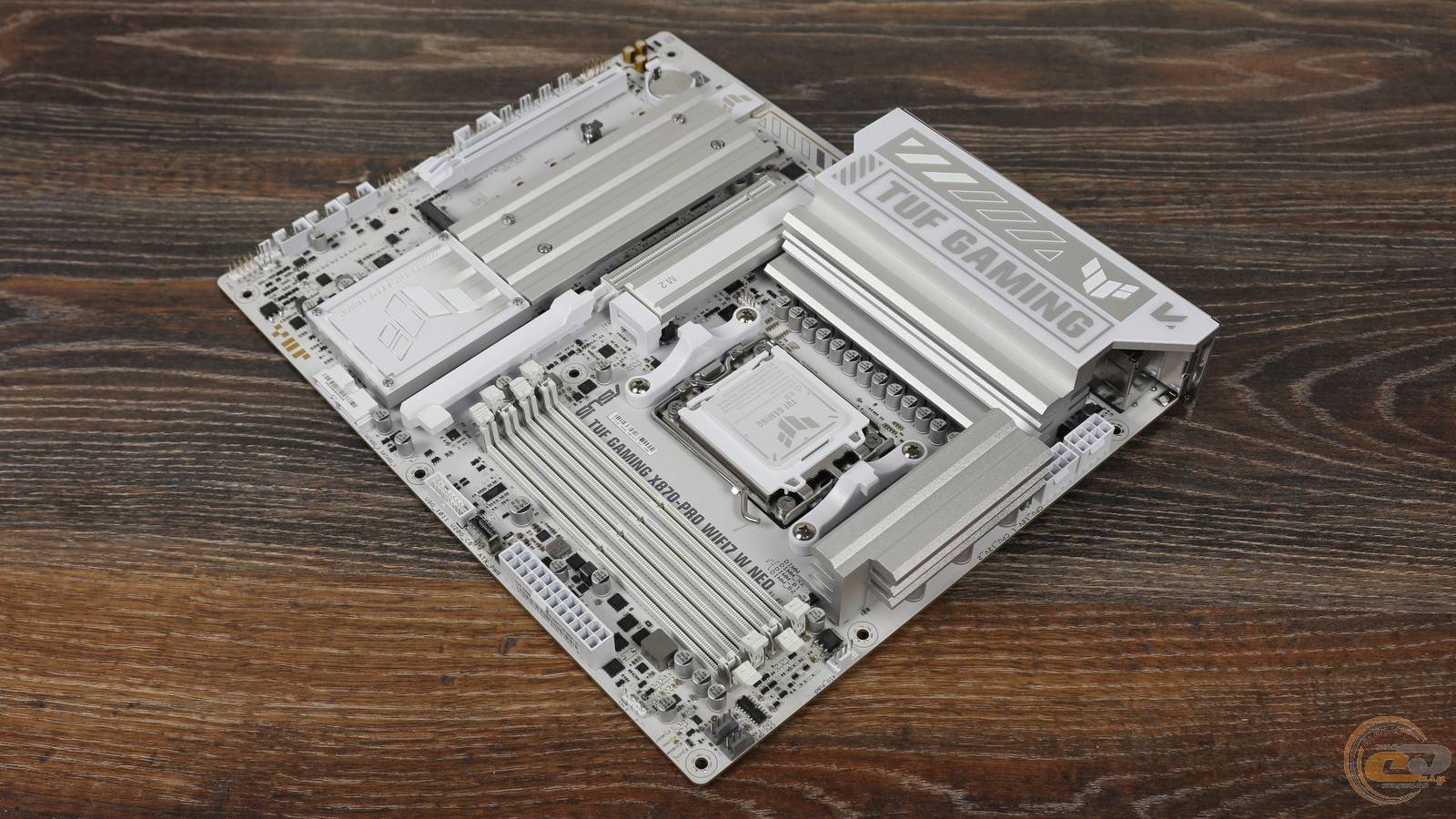

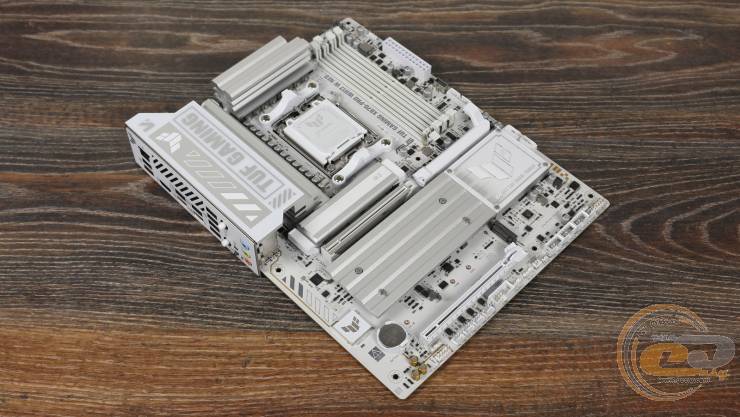

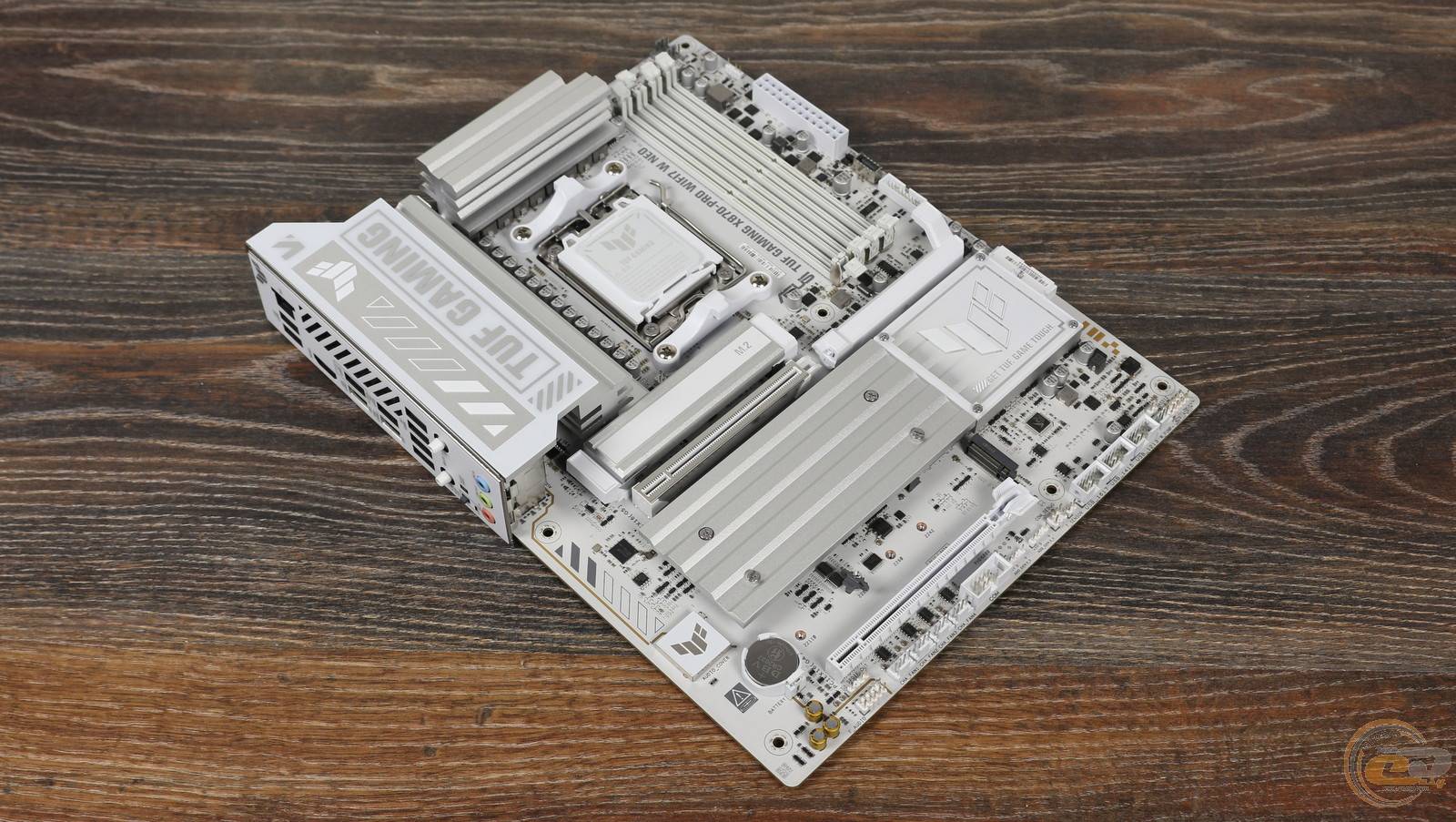

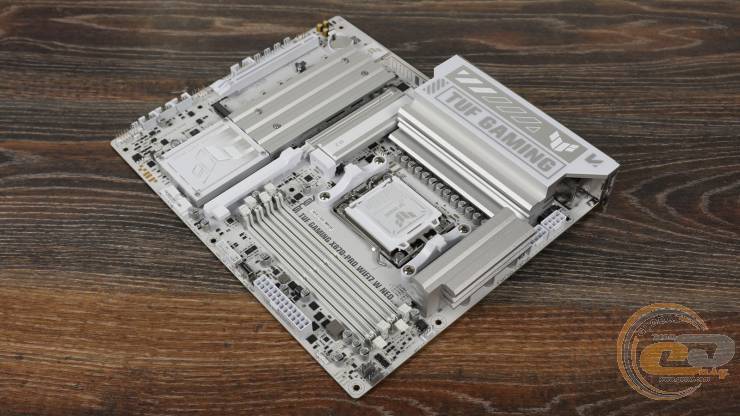

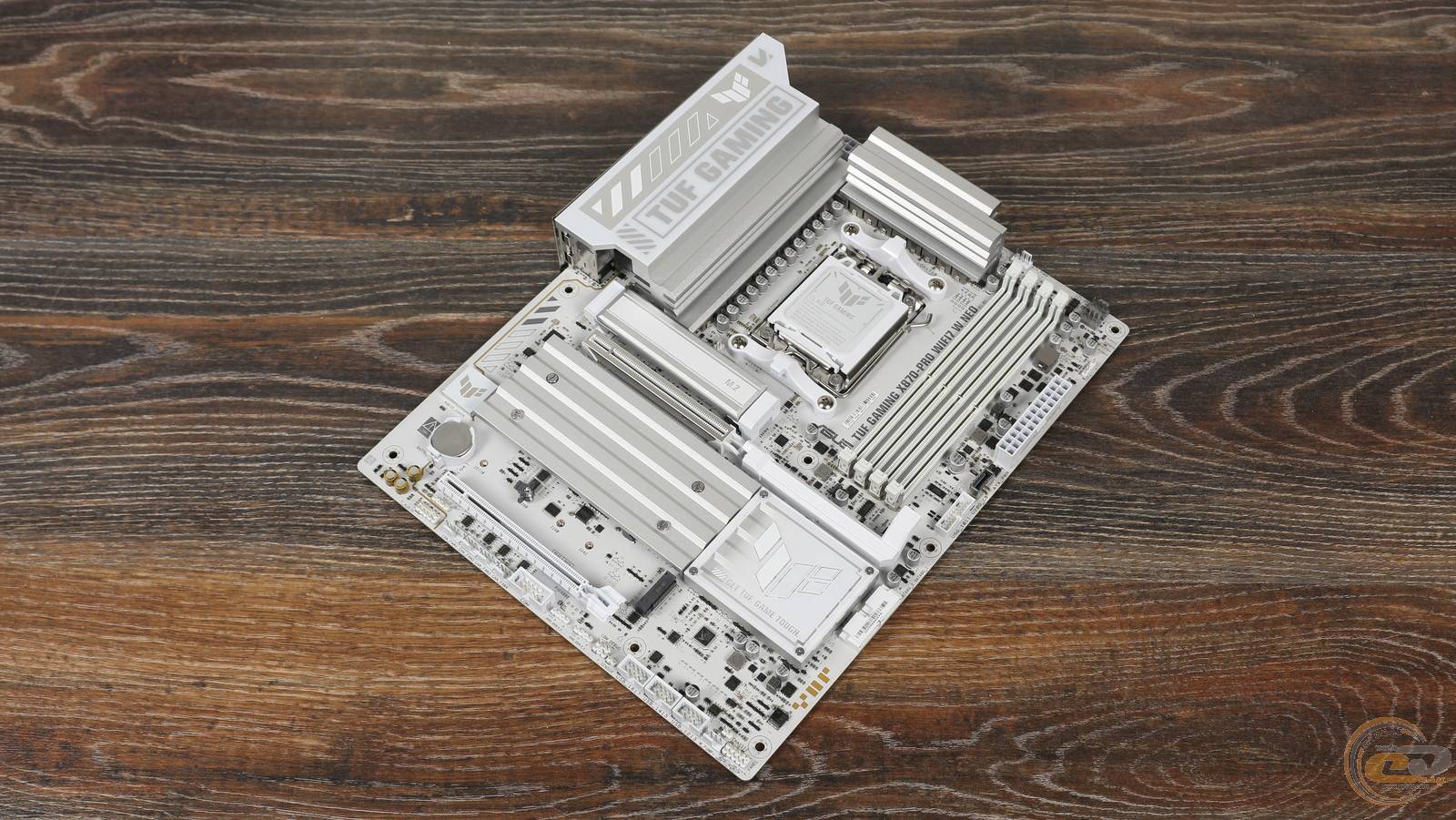

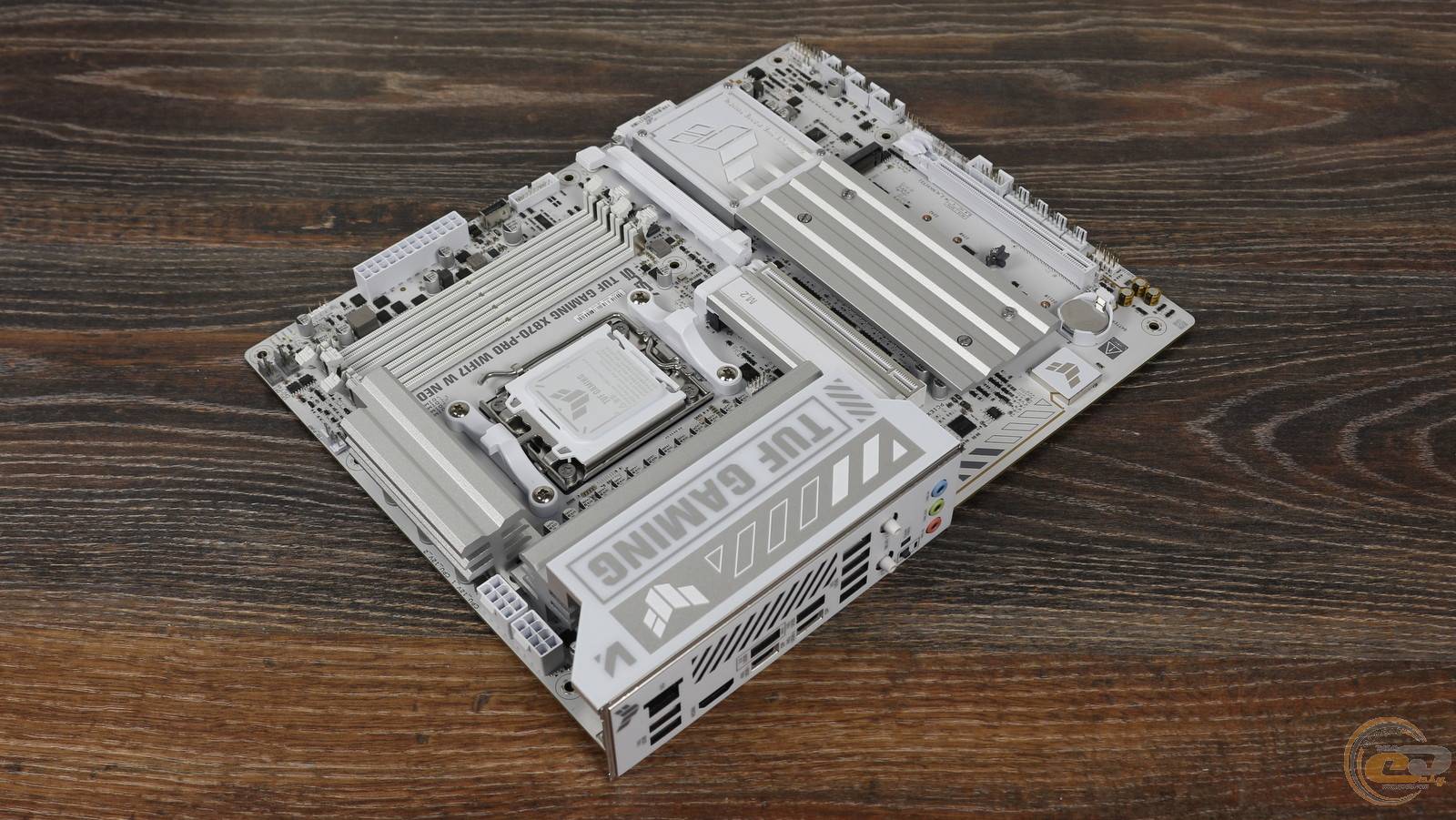

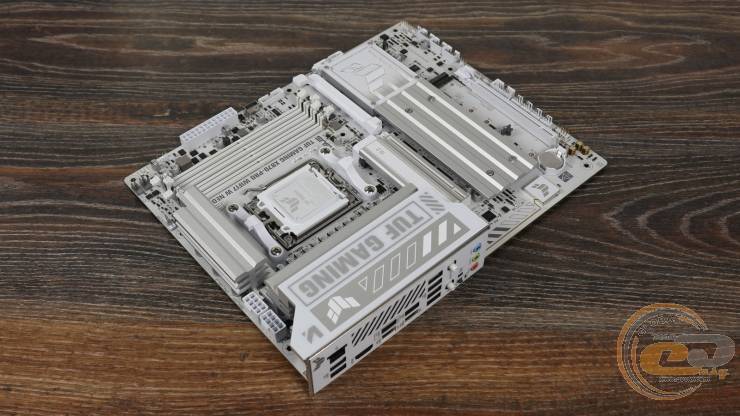

Тестируемая плата выполнена в формате ATX привычных размеров 305 x 244 мм, а в ее основе используется 8-слойный текстолит. Оформление в белых и серебристых тонах подходит для сборок как в светлых, так и в темных корпусах. В свою очередь, логотипы ASUS TUF GAMING хорошо сочетаются с другими устройствами той же линейки.

Небольшой дизайнерский штрих – подсвечиваемый логотип TUF в нижней части правого края платы. К тому же поддерживается разработка ASUS AURA для синхронизации подсветки с другими компонентами ПК.

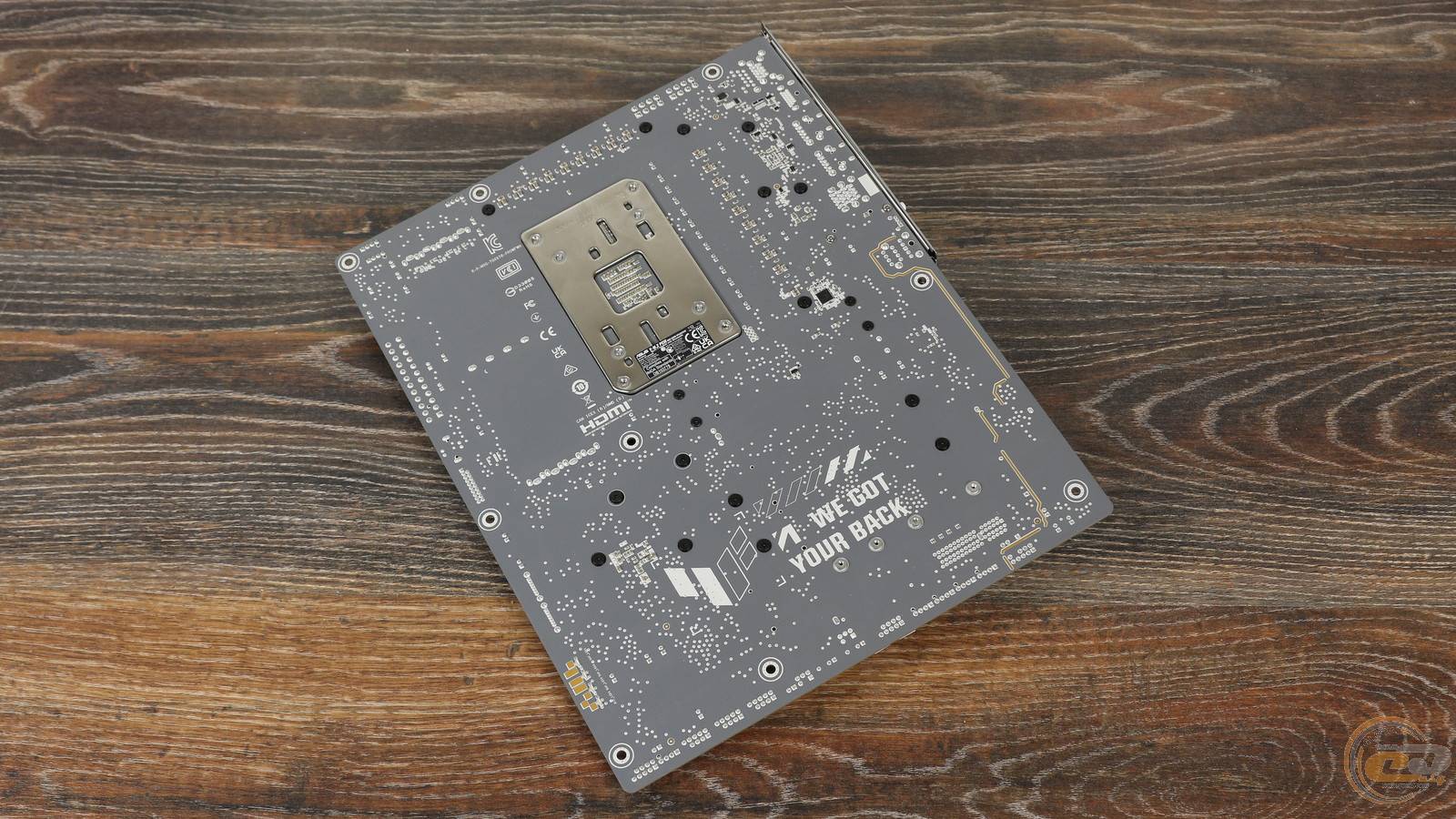

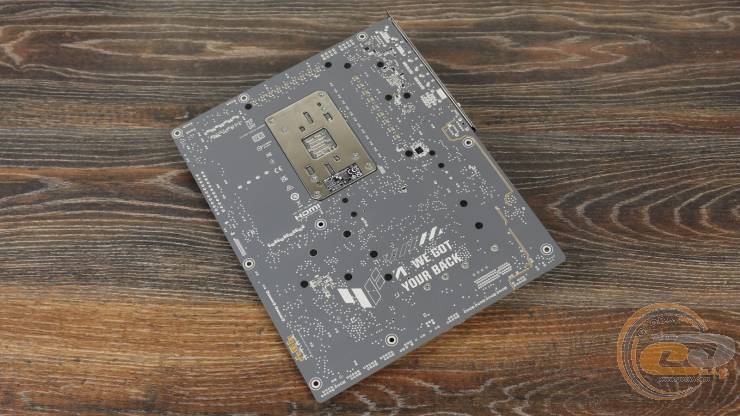

На тыльной панели видна усилительная пластина процессорного разъема, винты крепления радиаторов, полоса экранирования аудиотракта и светодиоды подсветки.

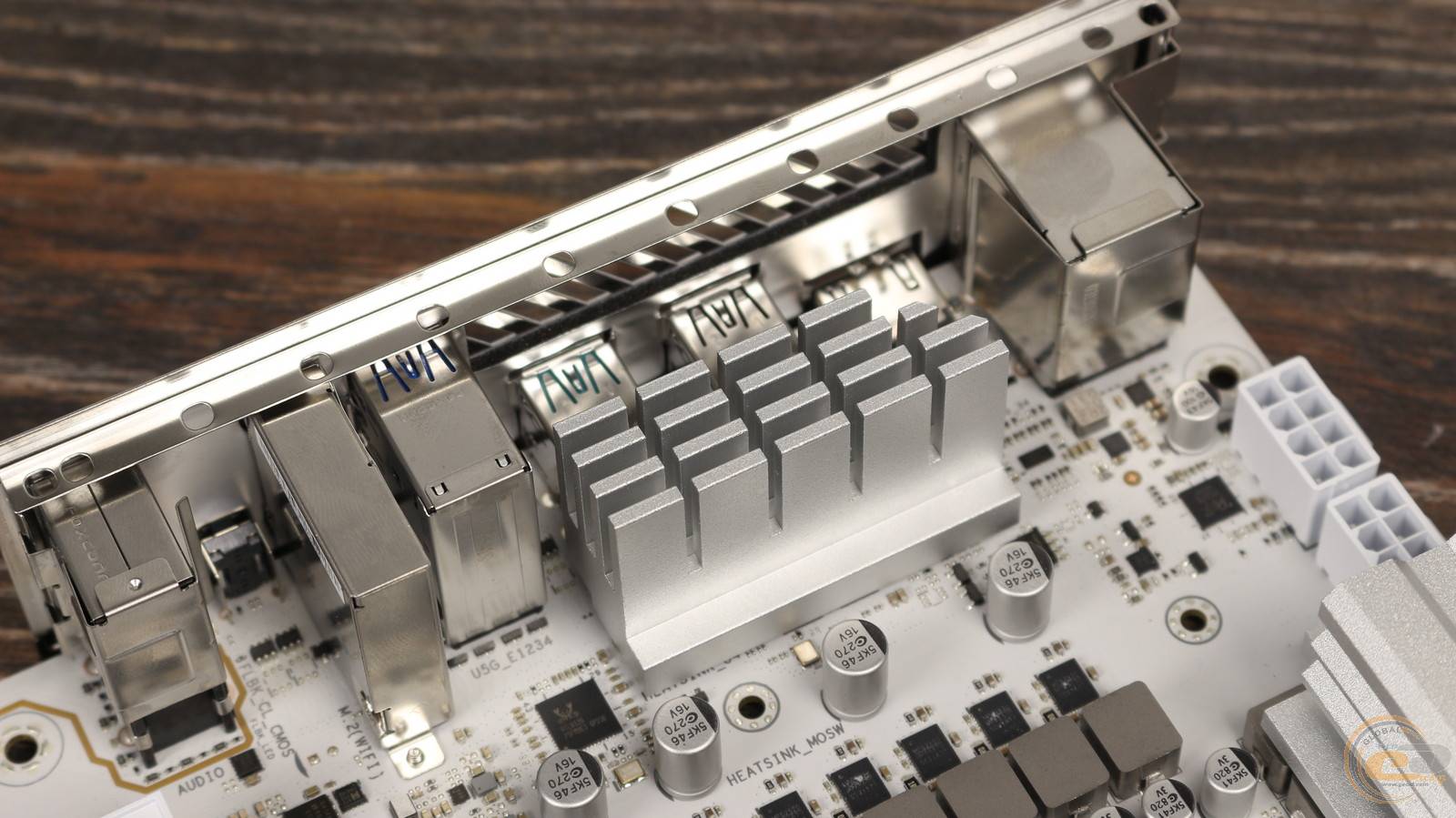

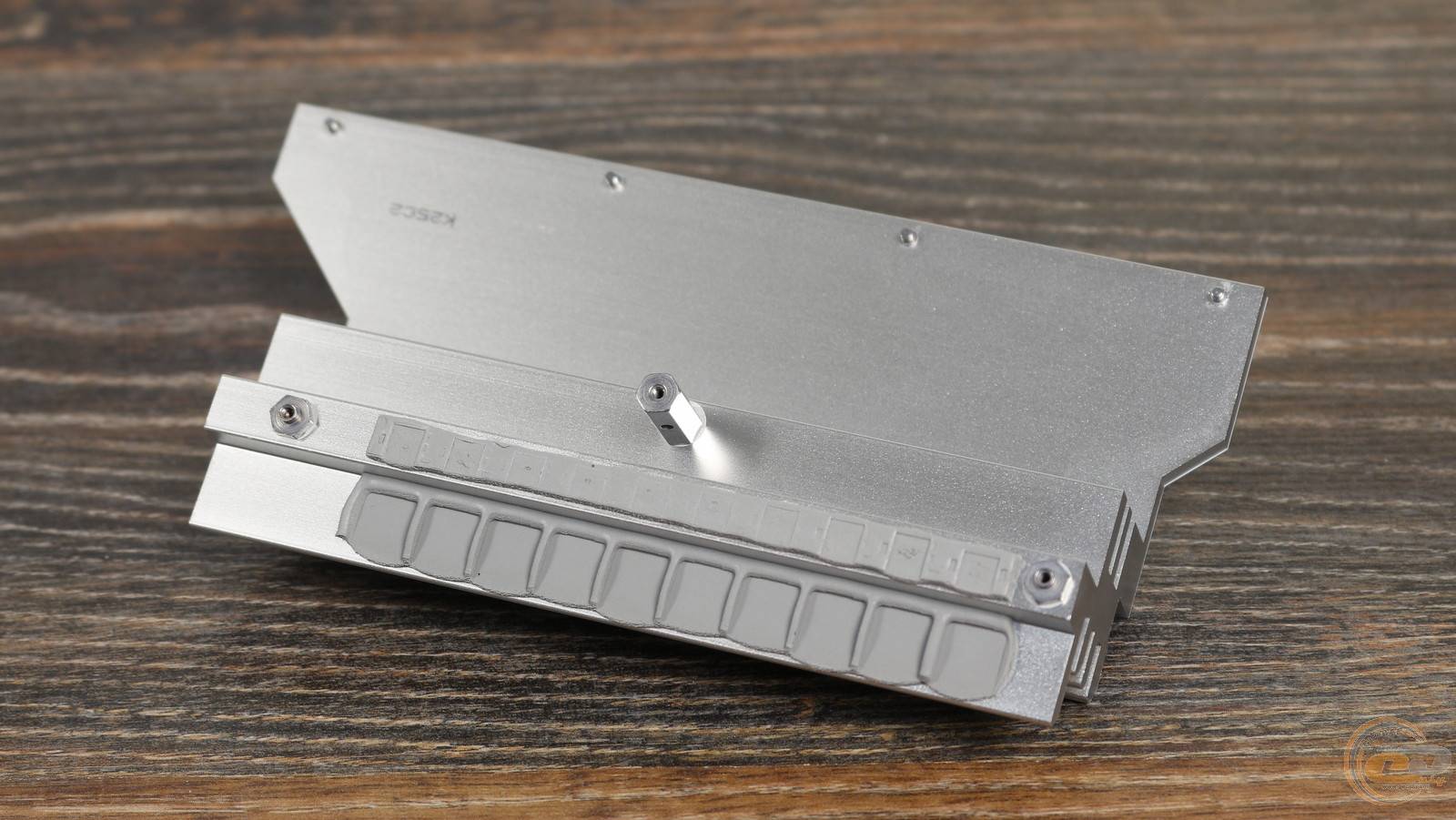

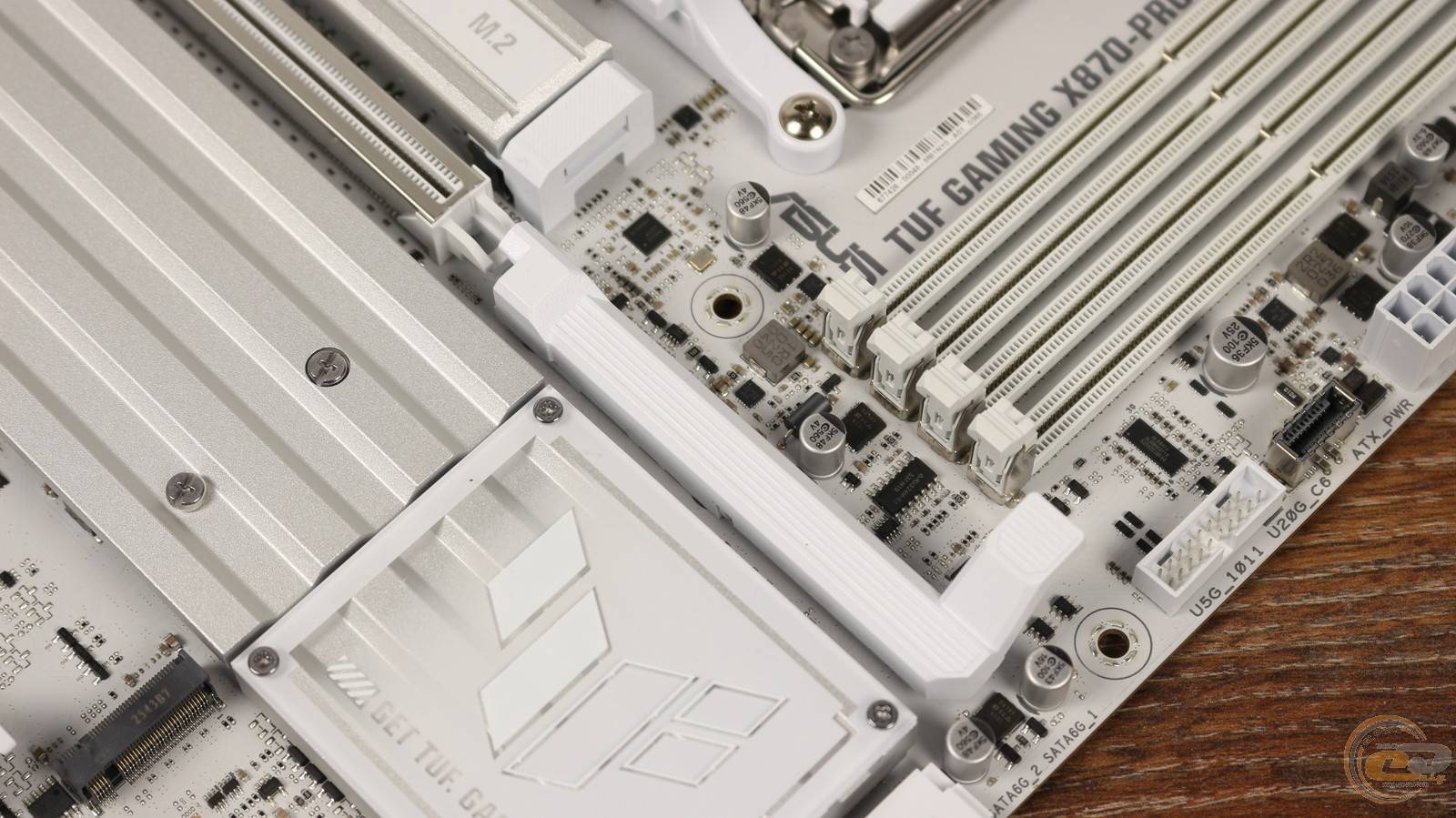

Переходим к деталям. Элементы узла VRM охлаждаются двумя массивными радиаторами, один из которых играет роль кожуха на интерфейсной панели.

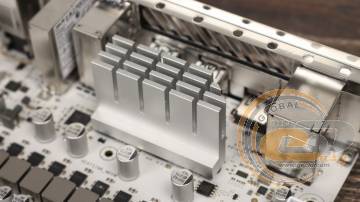

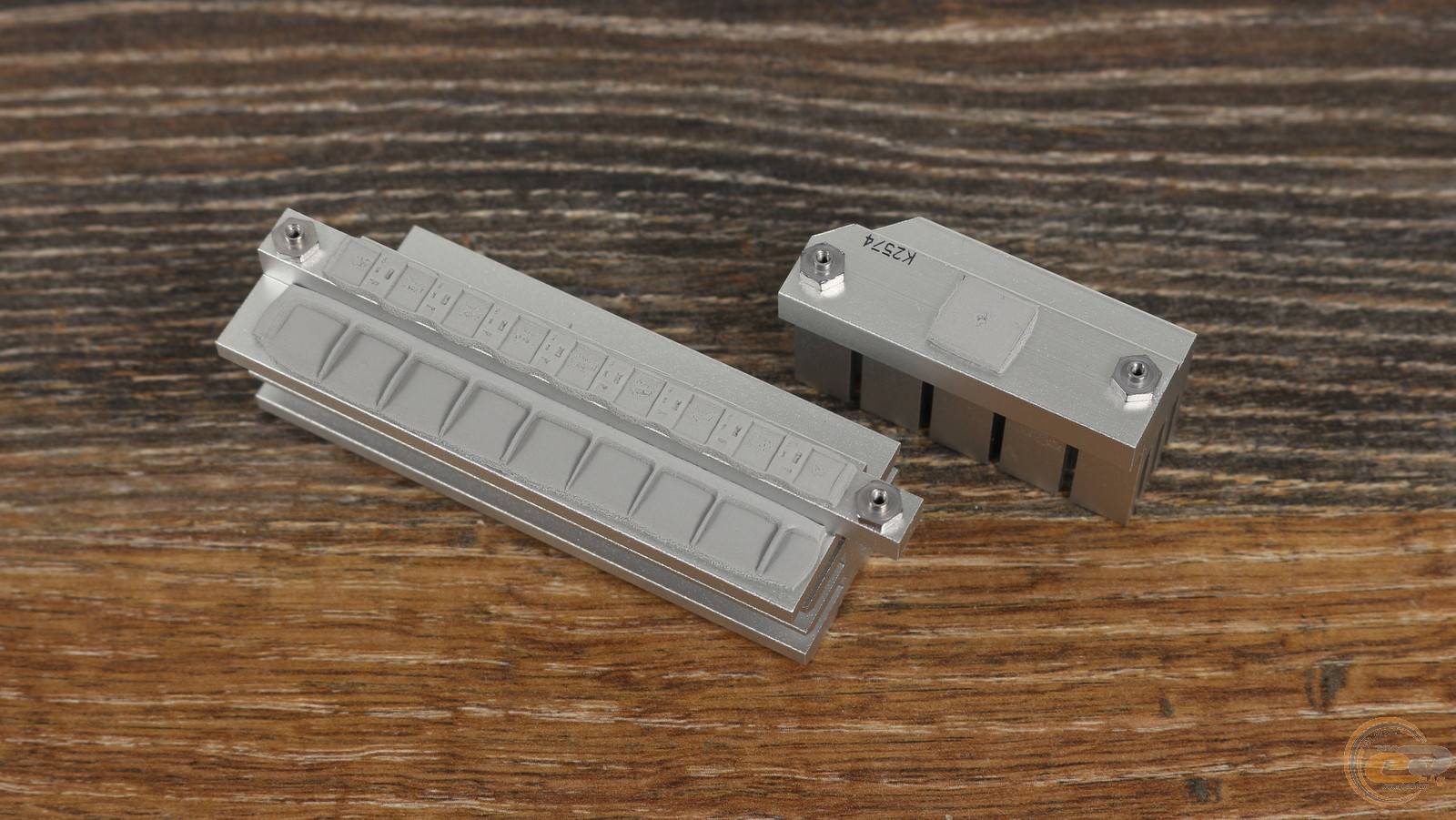

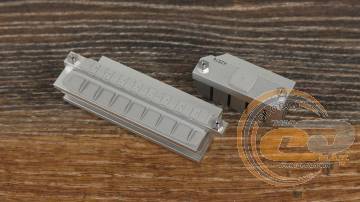

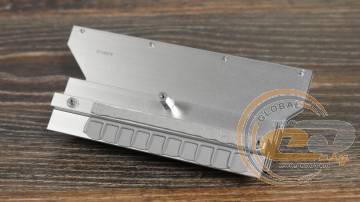

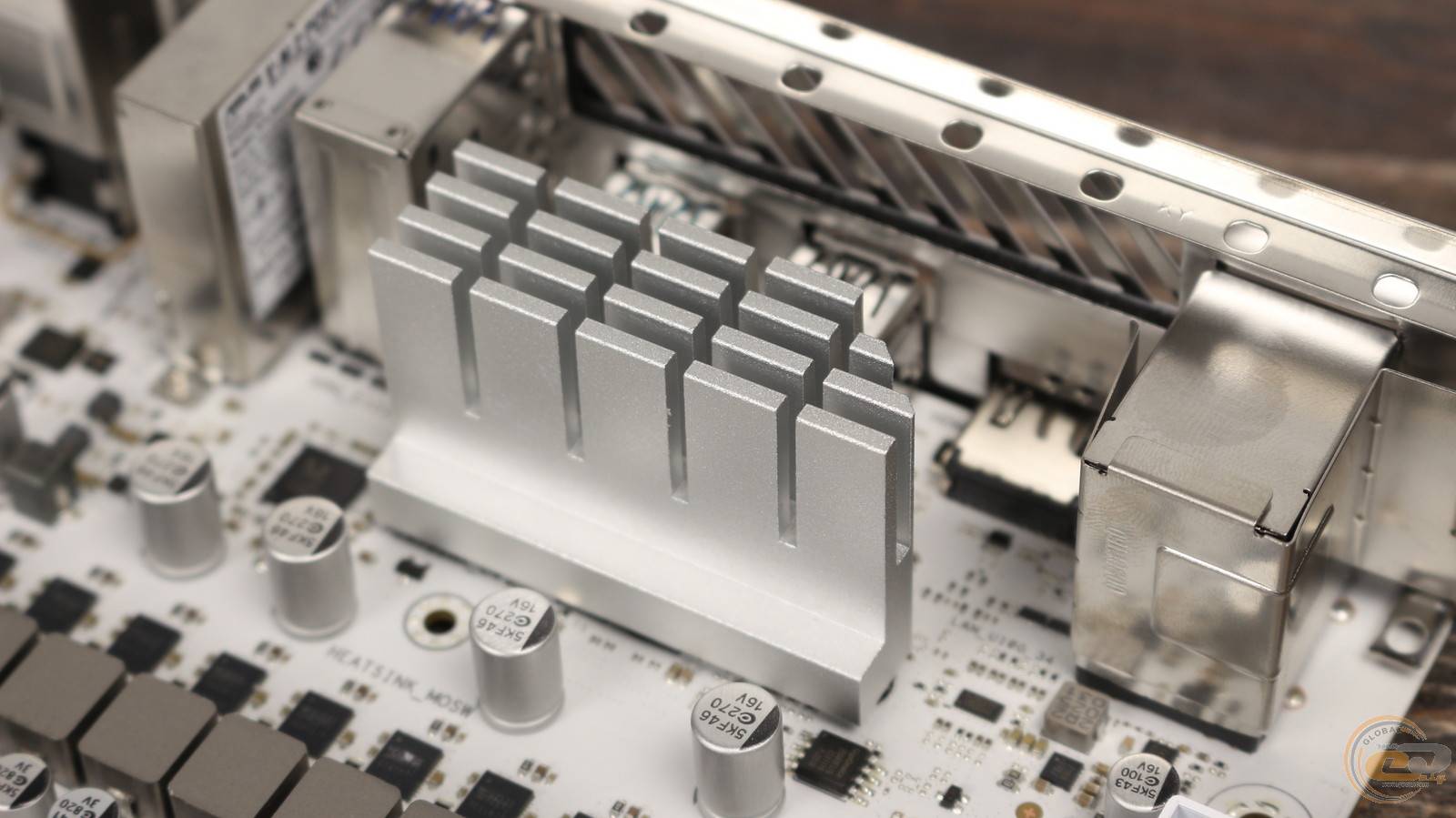

Под ним расположен еще один дополнительный охладитель, отводящий тепло от контроллера портов USB4.



Все радиаторы оснащены термопрокладками.

Подсистема питания представлена схемой из 16(80 А) + 2 (80 А) + 1 (80 А) фаз. Такая же конфигурация была у протестированной нами ранее ASUS TUF GAMING X870-PLUS WIFI. Да и вообще у них много общего.

В узле VRM используются только высококачественные твердотельные конденсаторы и ферритовые дроссели.

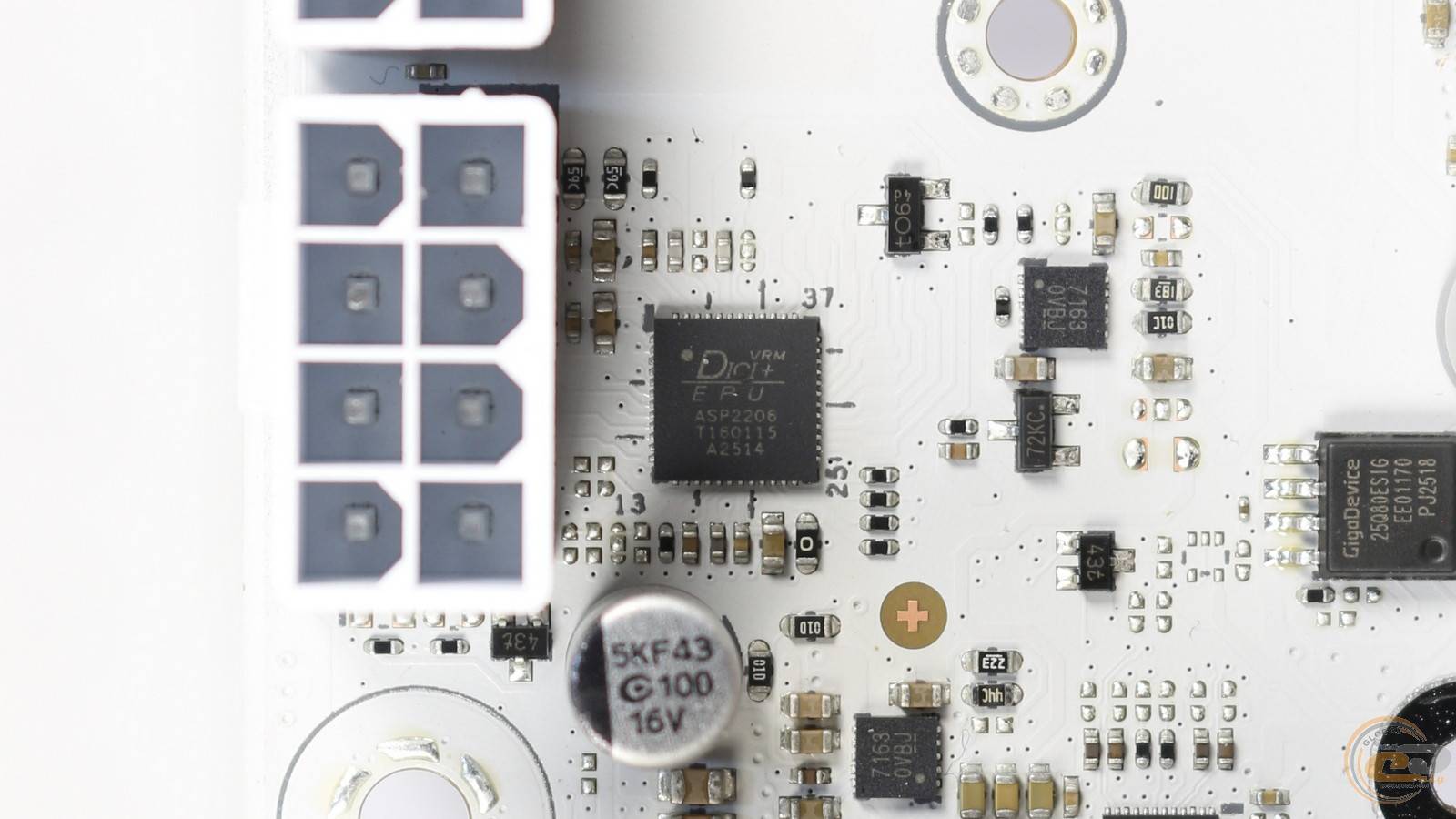

А «мозгом» данной подсистемы является контроллер DIGI+ EPU ASP2206.

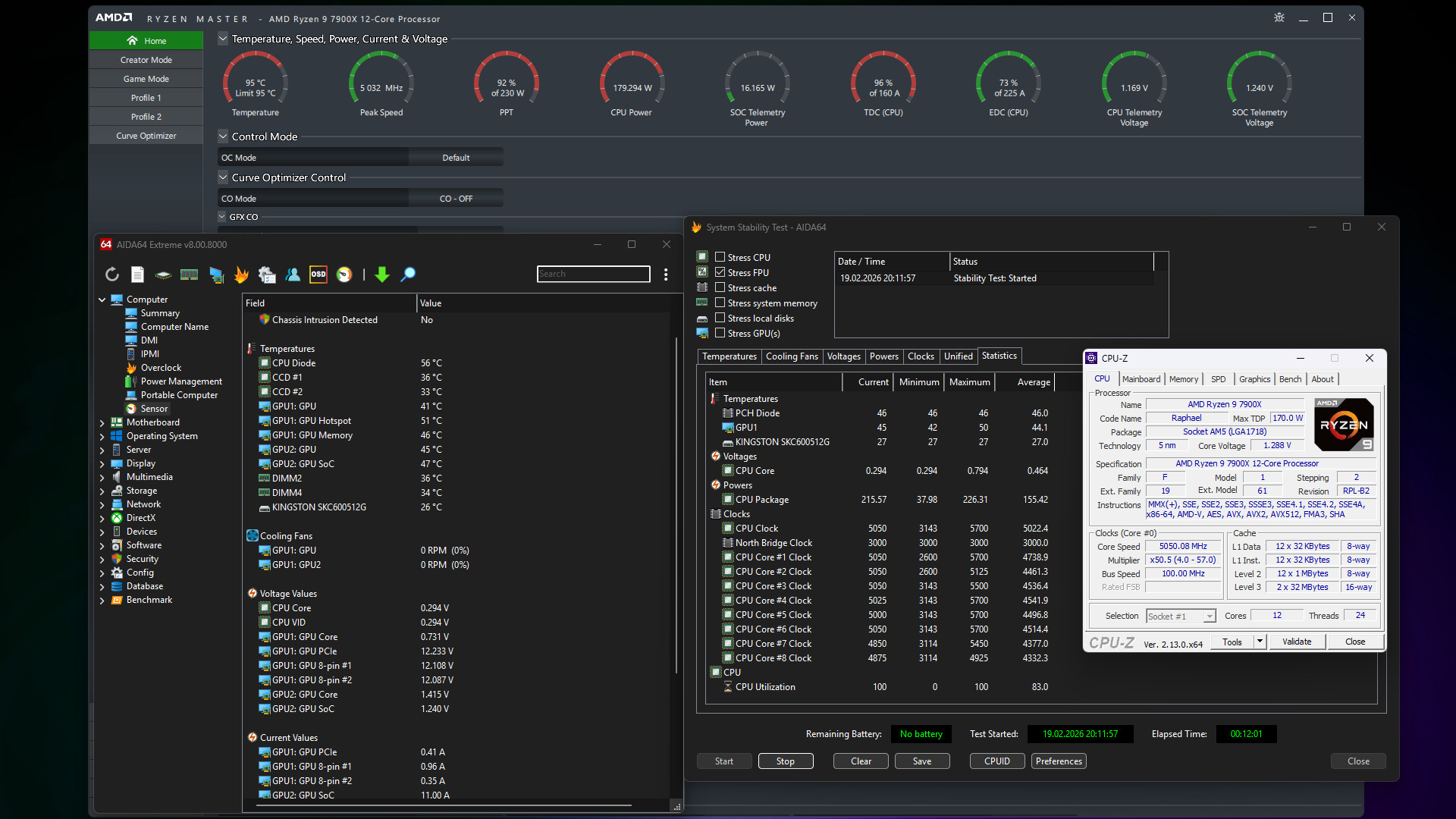

После 10 мин стресс-теста AIDA FPU при участии 12-ядерного/24-поточного AMD Ryzen 9 7900X, упомянутые радиаторы прогрелись до 45-46°С, а расположенные под ними дроссели – до 46-48°С. Это отличные характеристики, принимая во внимание реальное энергопотребление данного процессора до 200 Вт. Так что в тестируемую плату без опасений можно устанавливать даже топовые 16-ядерные Ryzen 9 9950X/9950X3D.

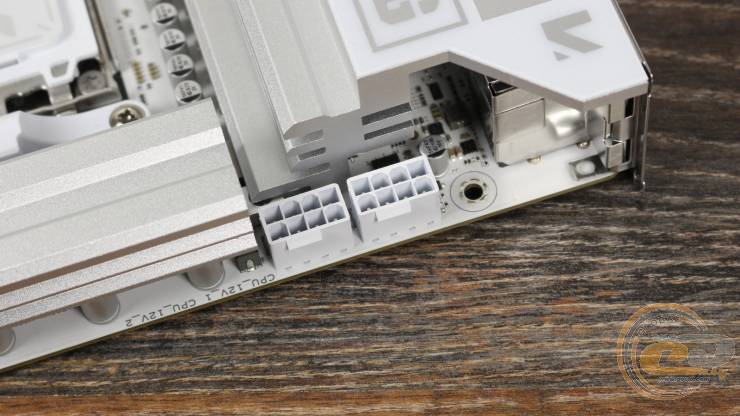

В свою очередь для подвода питания предусмотрено два 8-контактных разъема ATX12V.

Ближе к правому краю платы распаяно три 4-контактных FAN-разъема: два серых для пропеллеров процессорного кулера и один черный для помпы СЖО.

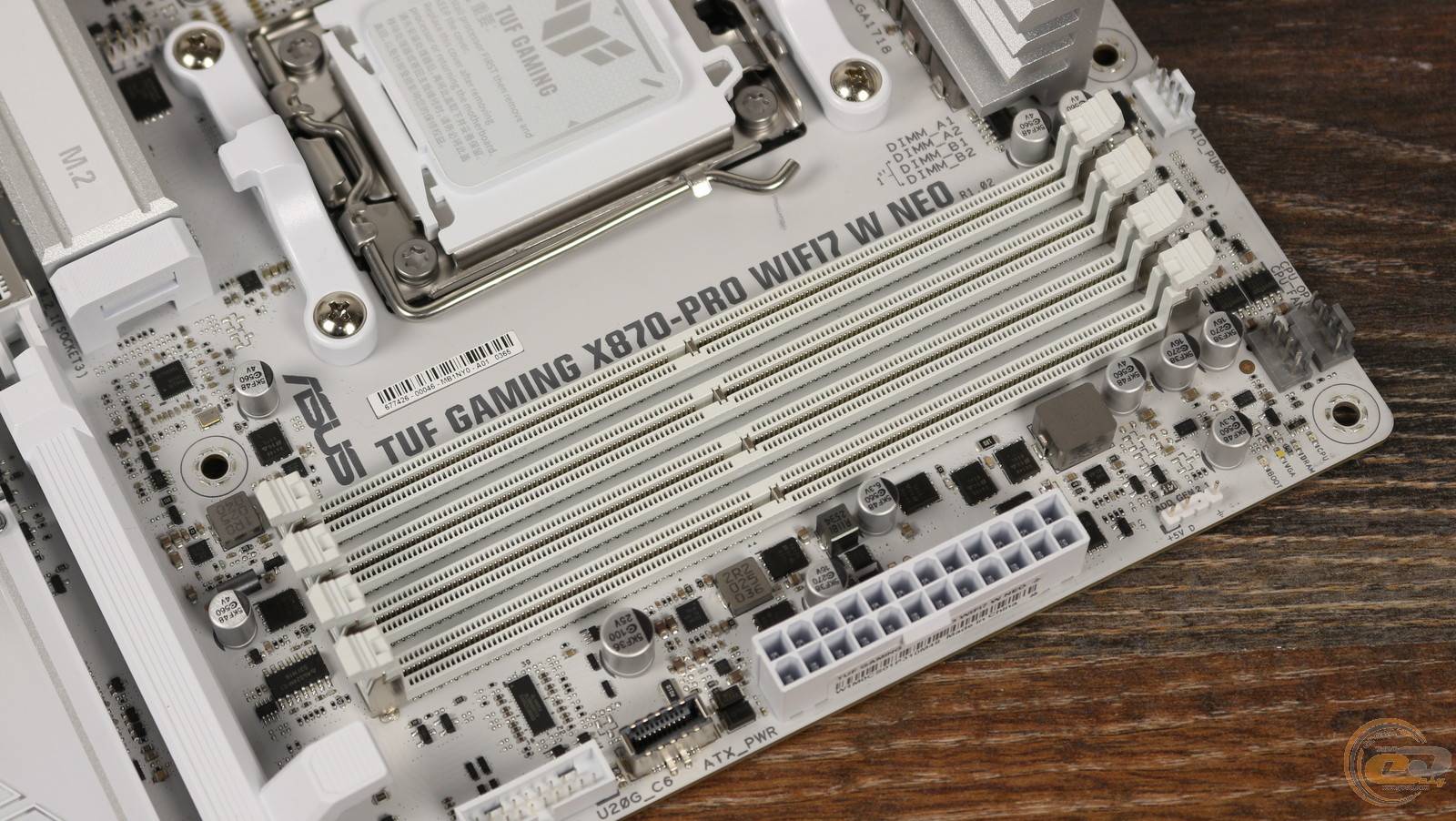

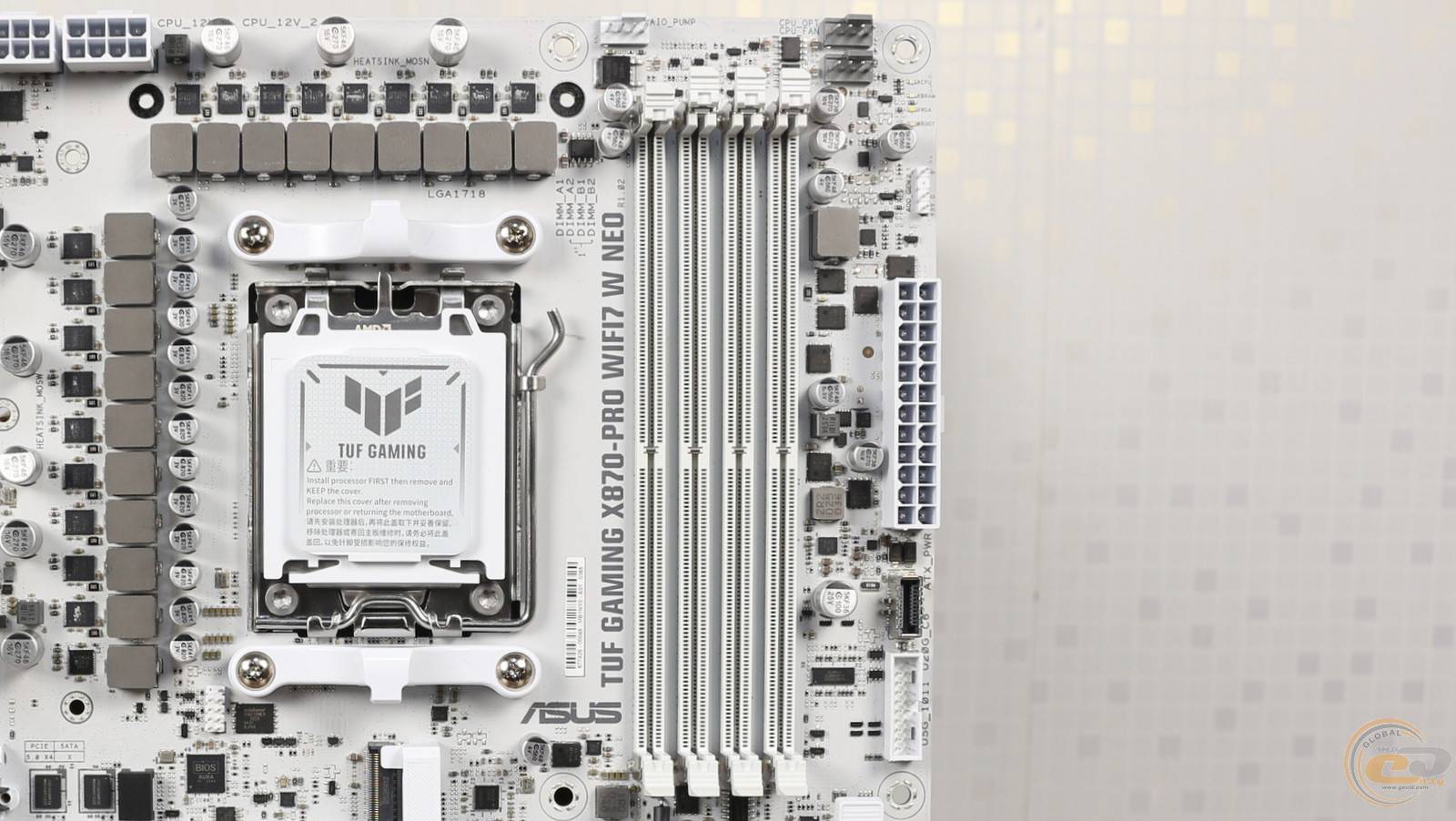

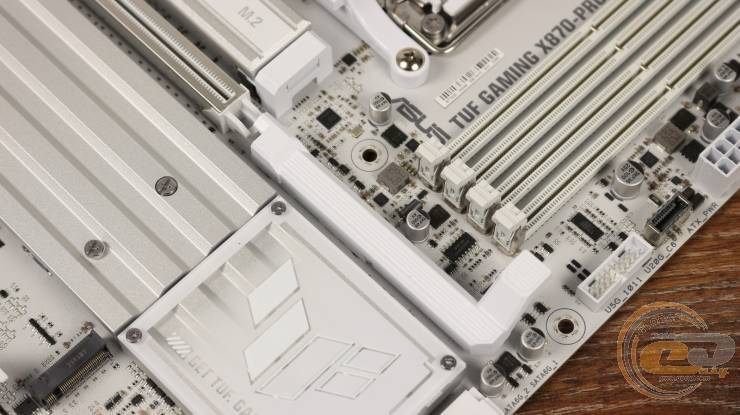

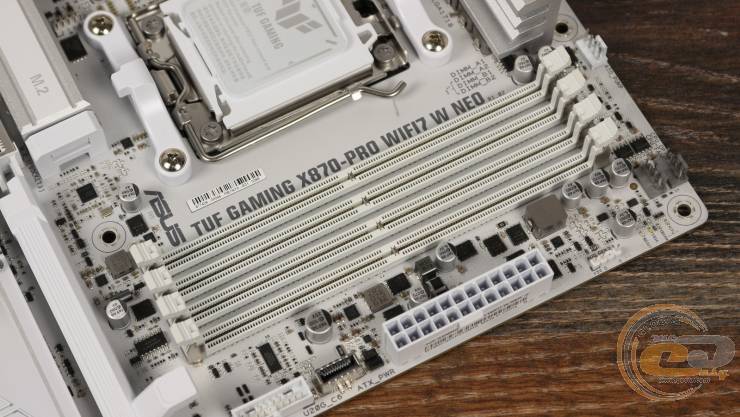

Ниже расположены четыре DIMM-слота с фиксаторами по обе стороны. Поддерживается до 256 ГБ памяти стандарта DDR5, а максимальная заявленная скорость зависит от установленного процессора:

• 8600+ MT/c для Ryzen 9000;
• 9600+ МТ/с для Ryzen 8000;
• 8000+ МТ/с для Ryzen 7000.

Отметим, что указанные значения заметно превышают показатели ASUS TUF GAMING X870-PLUS WIFI.

Кроме того, еще одним отличием платы является поддержка фирменной технологии NitroPath. Она предусматривает переработанную конструкцию DIMM-слотов с более короткими контактами и оптимизированной трассировкой PCB. А это, в свою очередь, улучшает целостность сигнала и обеспечивает дополнительный запас для разгона и стабильности на очень высоких частотах.

Вдоль правого края платы расположены: четыре диагностических светодиода, колодка подключения адресной LED-подсветки, 24-контактный разъем питания ATX, колодки фронтальных USB 3.2 Gen 2x2 и USB 3.2 Gen 1. Последние позволяют подключить соответственно USB Type-C с пропускной способностью до 20. 5 Гбит/с.

Также здесь предусмотрена кнопка быстрого извлечения видеокарты – PCIe Q-Release.

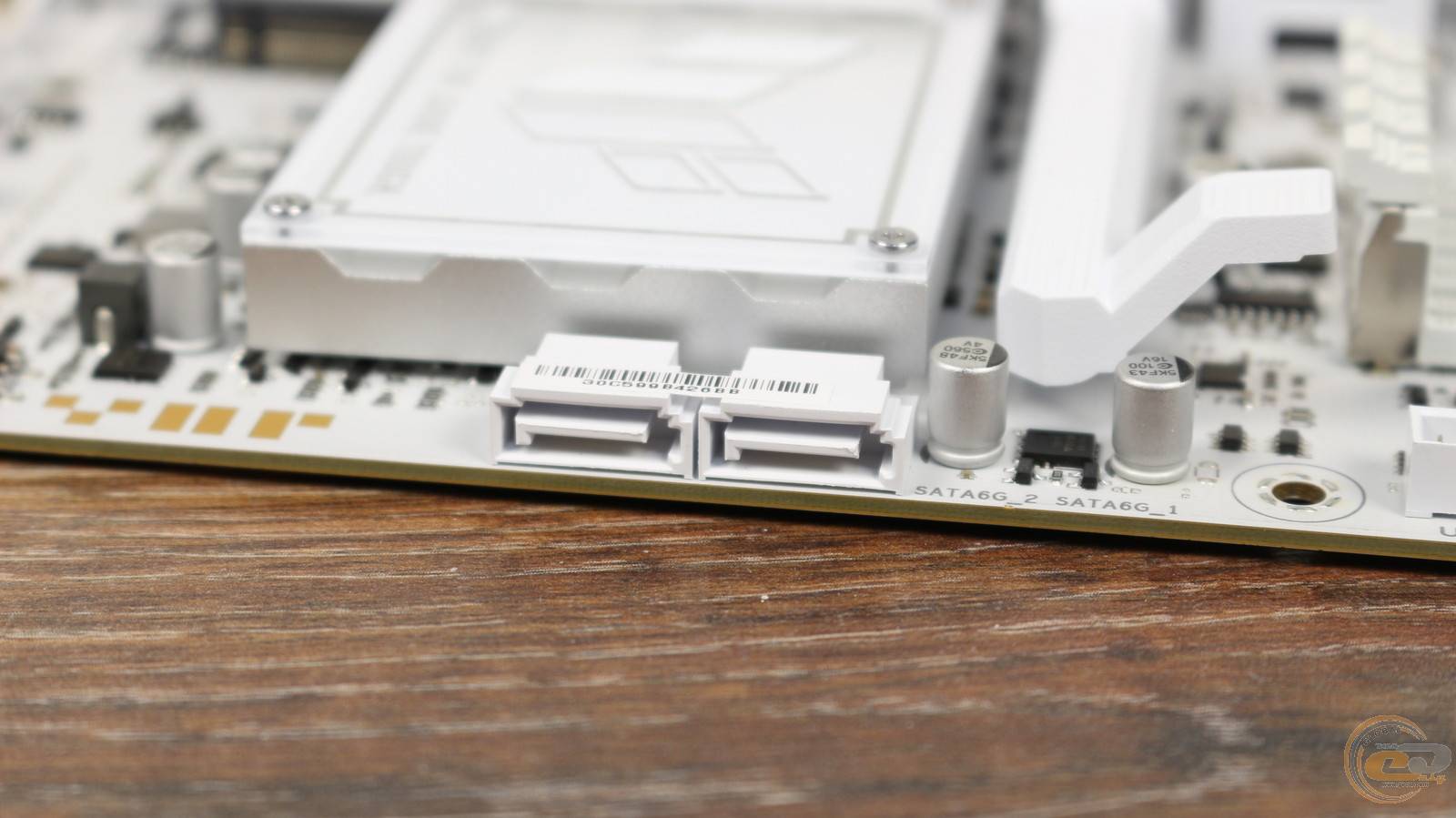

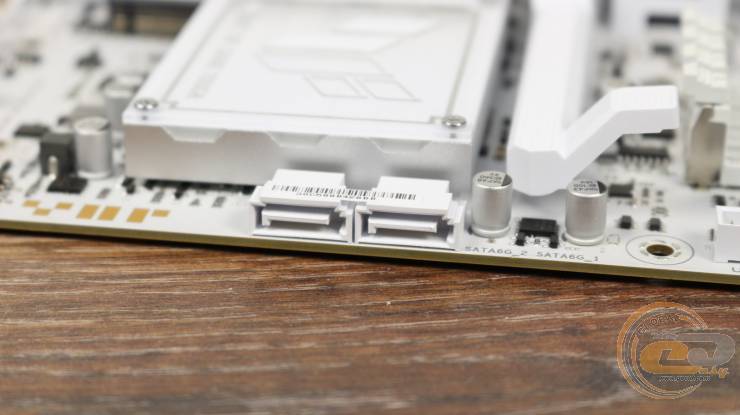

Еще ниже расположились всего два горизонтальных порта SATA.

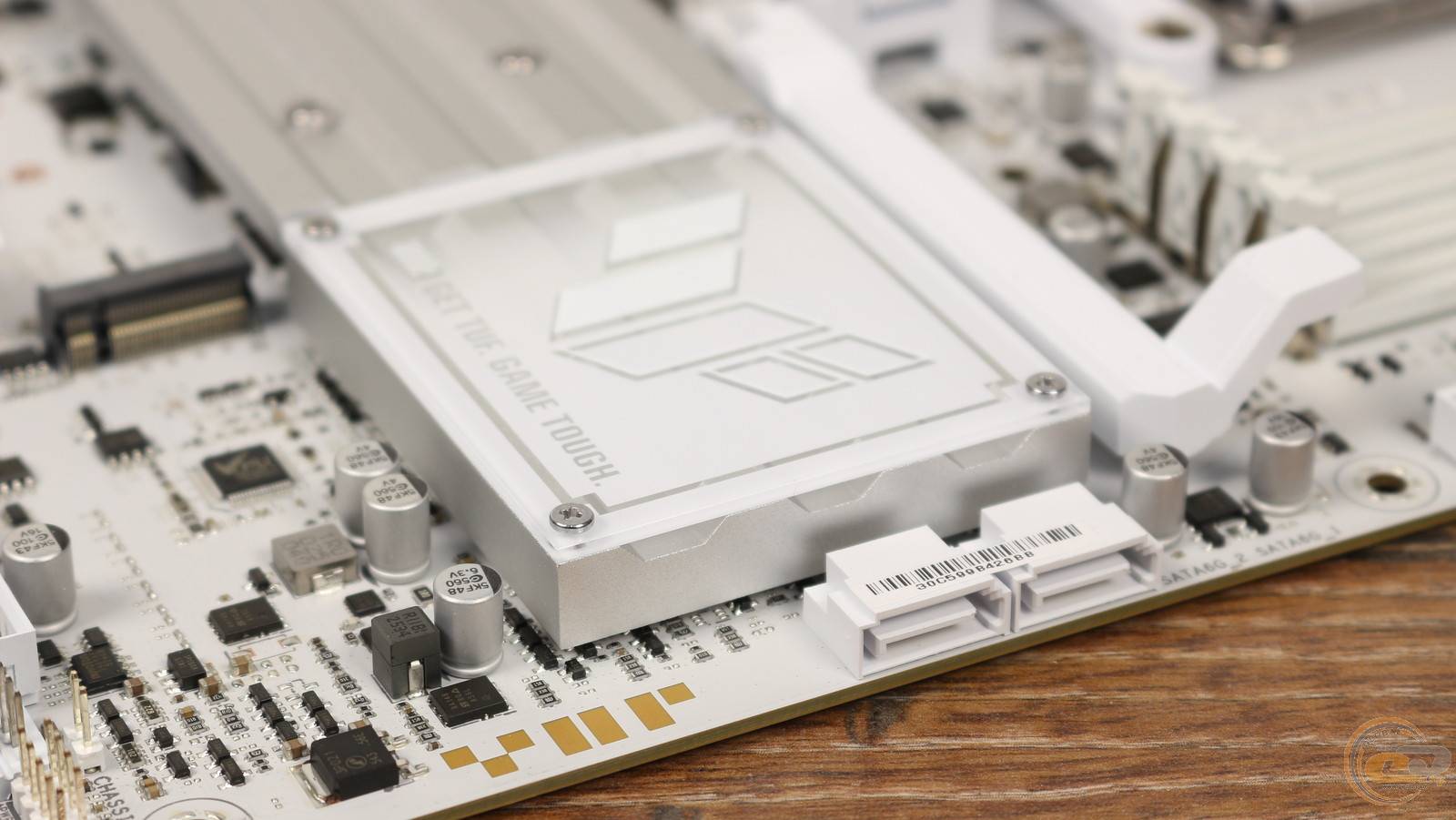

По-соседству находится радиатор чипсета. За 10 минут вышеупомянутого теста AIDA FPU он прогрелся до 45°C, и это при 25°C в помещении.

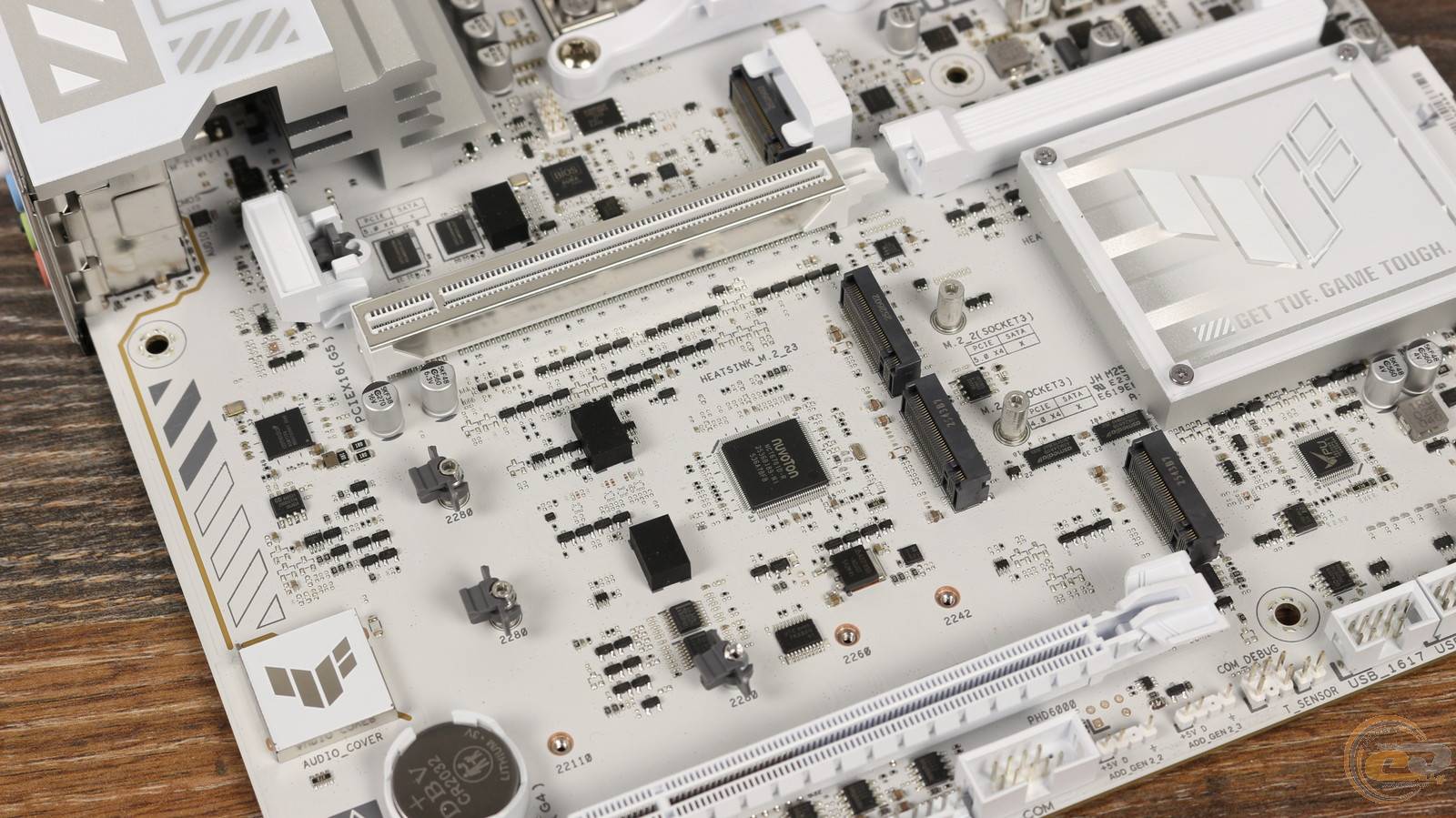

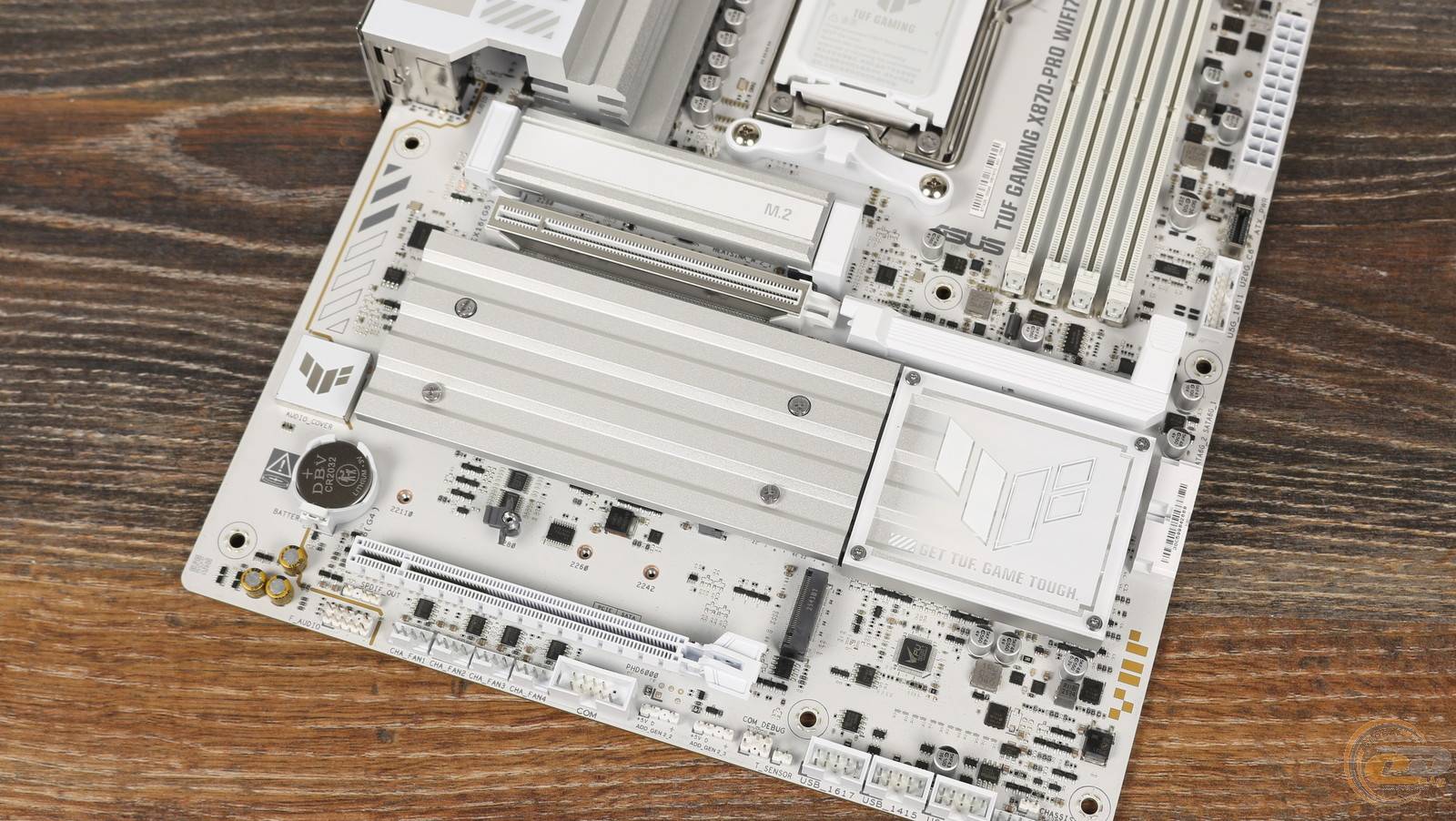

Что касается слотов расширения PCIe, то их всего два: верхний PCI Express 5.0 x16 (в режиме х16) и нижний PCI Express 4.0 x16 (в режиме х4). Первый усилен и использует процессорные линии PCIe; поэтому с решениями AMD Ryzen 8000 он будет работать по стандарту PCIe 4.0 и максимум в режиме x8.

Поэтому свободное место на плате и доступные линии PCIe отведены под четыре слота M.2 Socket 3, три из которых оснащены радиаторами.

Верхний предназначен для накопителя форм-фактора M.2 2280 с высокоскоростным интерфейсом PCIe 5.0 x4. Если использовать процессоры AMD Ryzen 8000, которые не поддерживают PCIe 5.0, этот слот будет работать в режиме PCIe 4.0 x4.

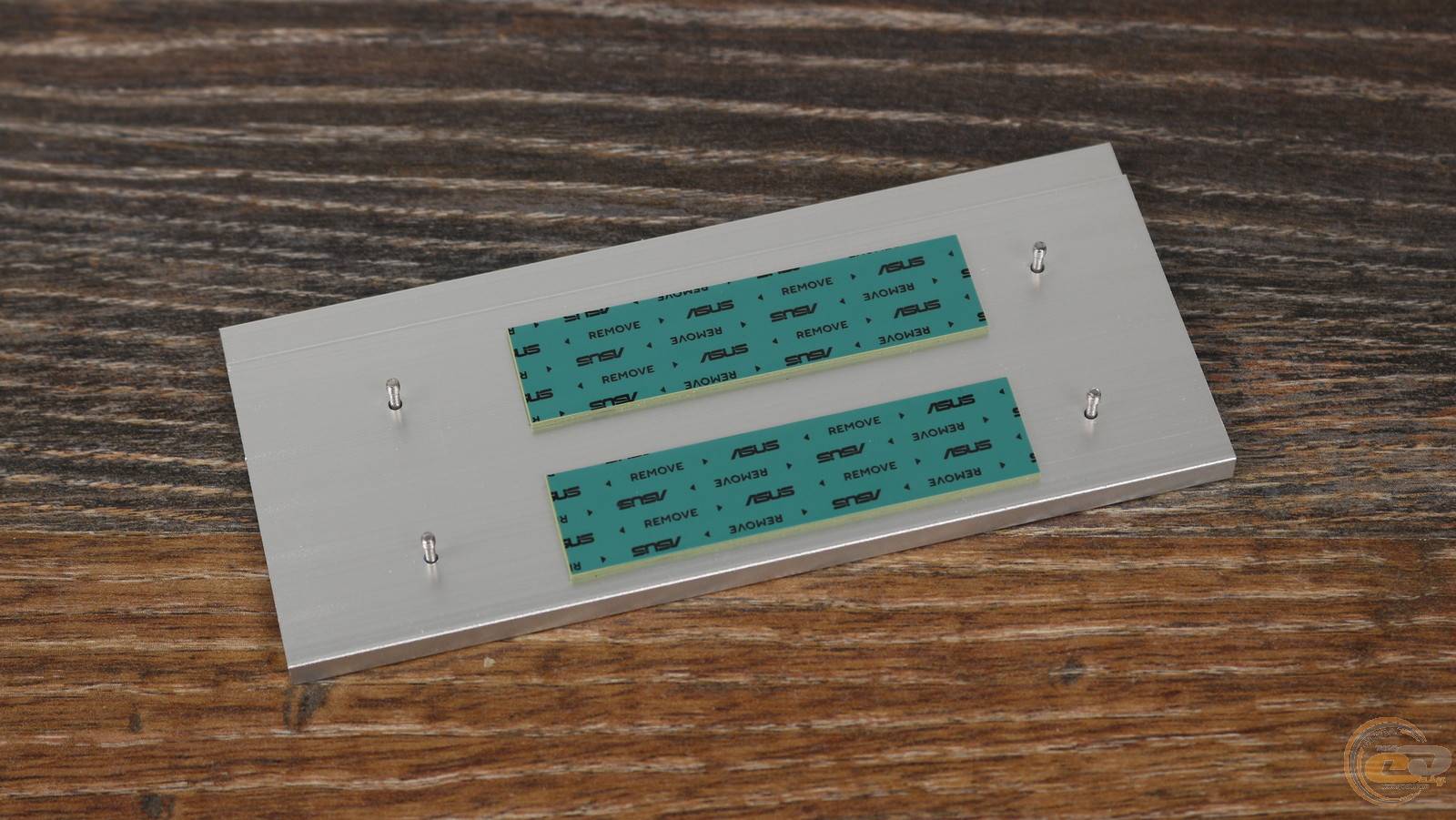

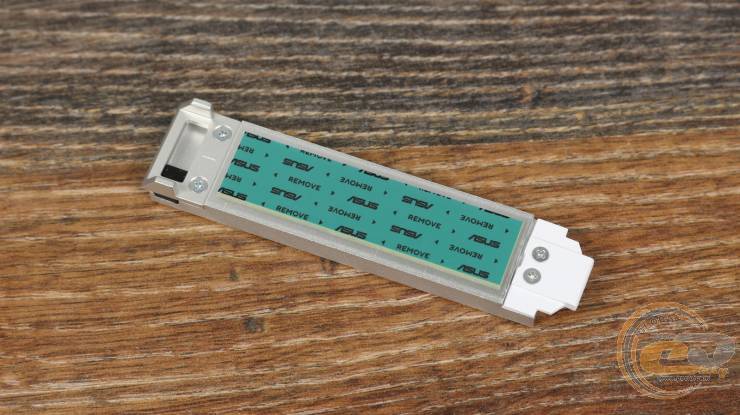

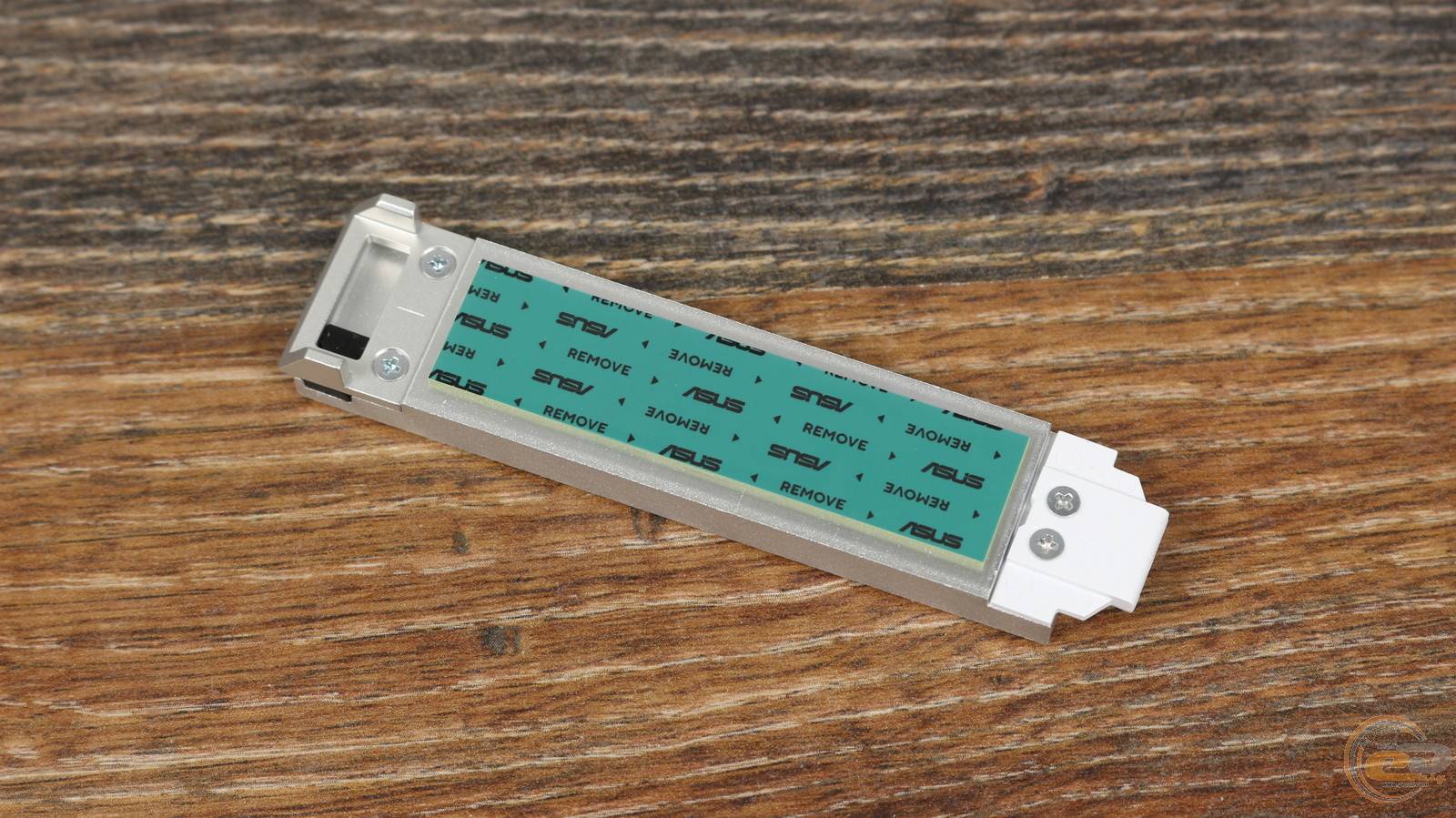

Его радиатор оборудован механизмом быстрого снятия и фиксации, а тепло передается через комплектную термопрокладку. А вот дополнительного охлаждения со стороны материнской платы, полезного при установке двусторонних SSD большого объема, здесь нет.

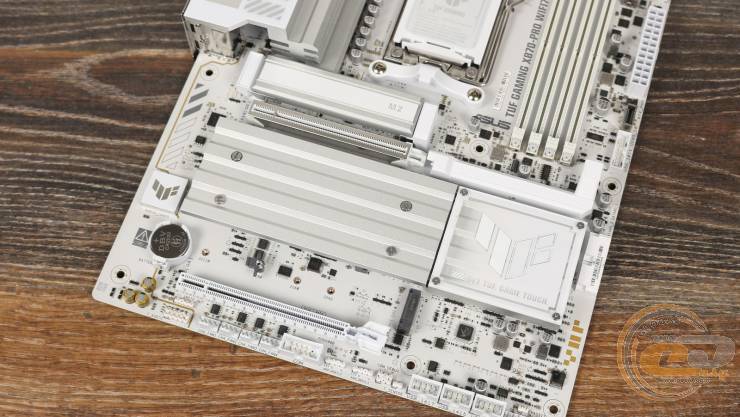

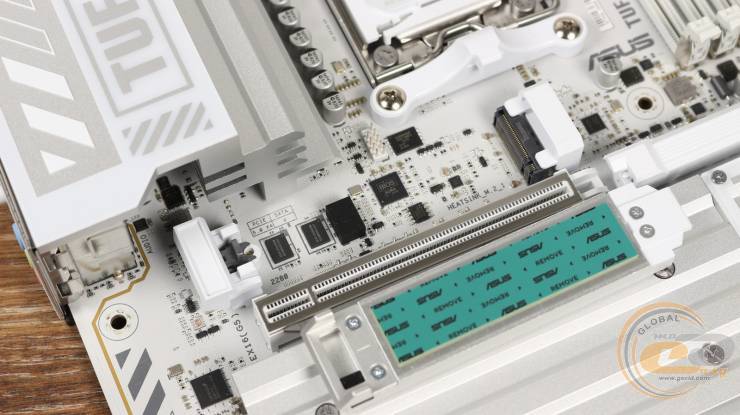

Ниже под общим радиатором с винтовым крепежем расположены слоты M.2 PCIe 5.0 x4 и M.2 PCIe 4.0 x4 для накопителей формата 2280. Первый разъем разделяет пропускную способность с портами USB4, поэтому по умолчанию работает в режиме x2. Если же в BIOS переключить его в режим x4, соответствующие порты USB отключатся. А для максимальной производительности пары USB4 придется воздержаться от установки накопителя в данный слот.

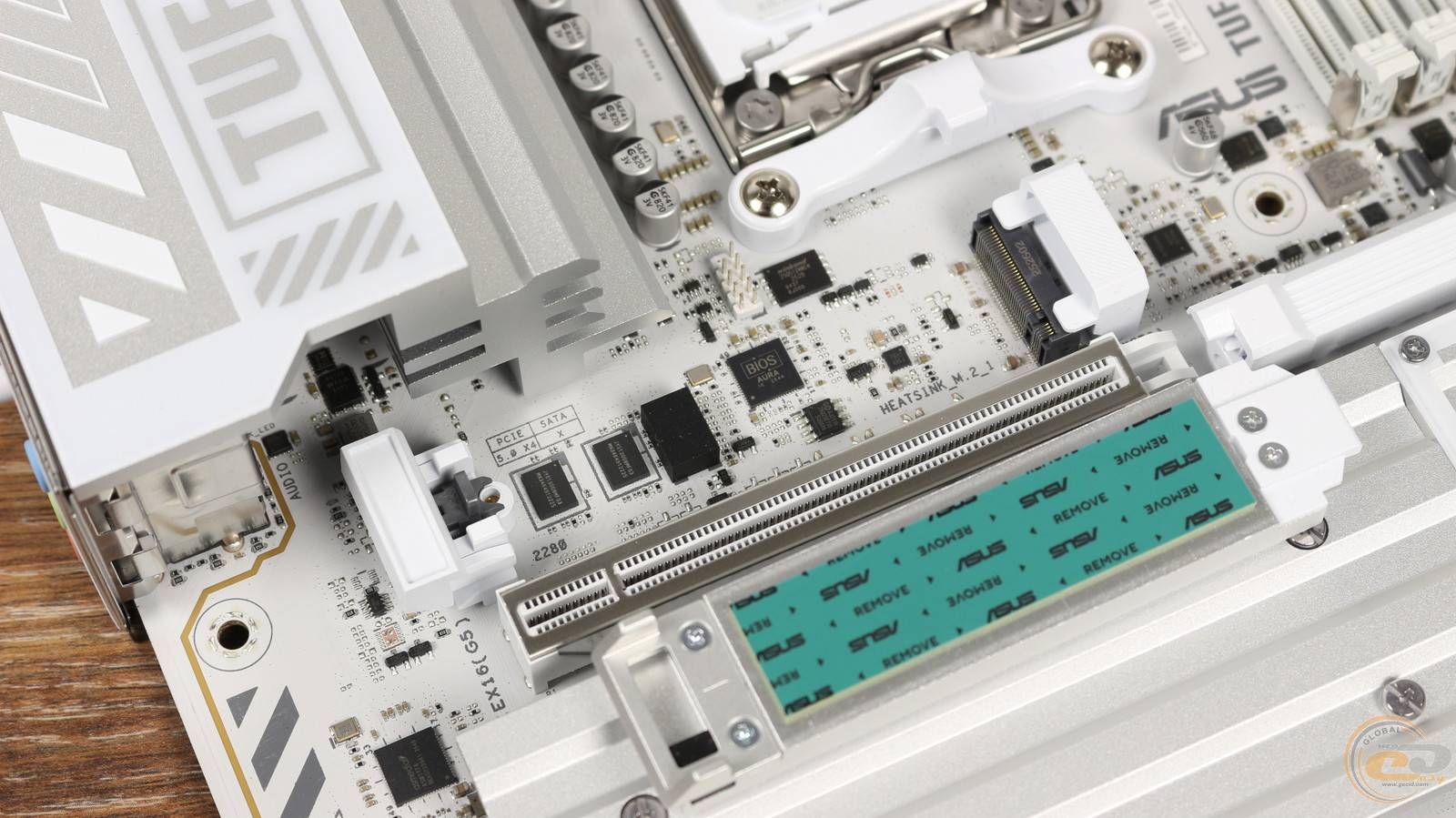

В нижней части расположен универсальный разъем M.2 PCIe 4.0 x4, поддерживающий накопители форм-факторов от 2242 до 22110. Он делит линии со слотом PCIe 4.0 x16, поэтому при одновременном использовании оба будут работать в режиме x2.

Кстати, все четыре разъема M.2 предусматривают безвинтовую фиксацию накопителей, что значительно упрощает их установку.

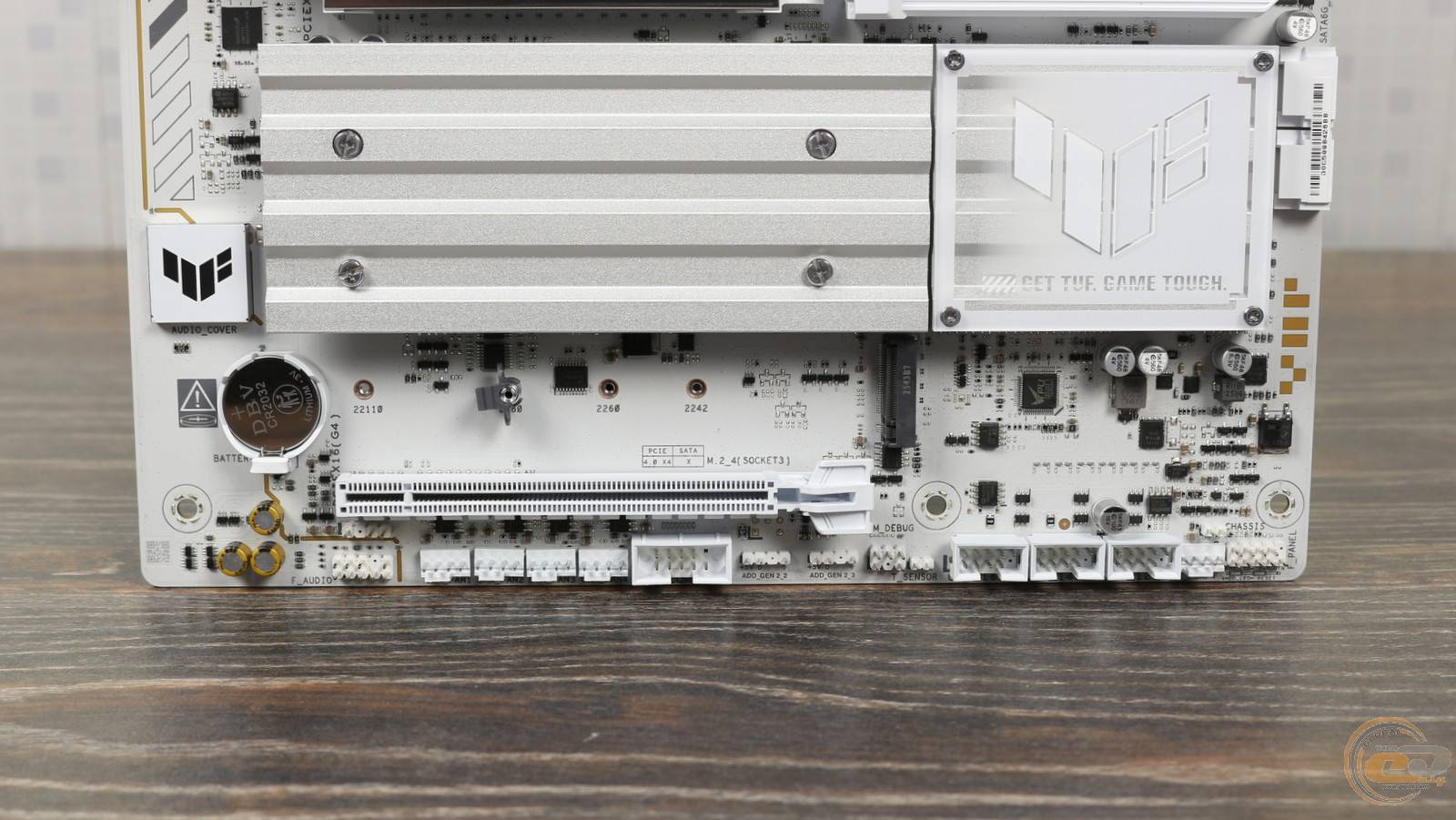

В нижней левой части платы распаян топовый 7.1-канальный аудиокодек Realtek ALC1220P, прикрытый крышечкой с фирменным логотипом, набор аудиоконденсаторов, панель подключения передних аудиоразъемов и легкодоступное посадочное место для батарейки CMOS.

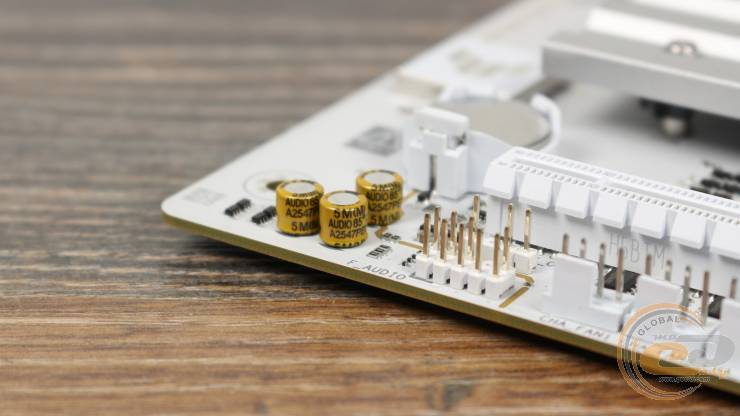

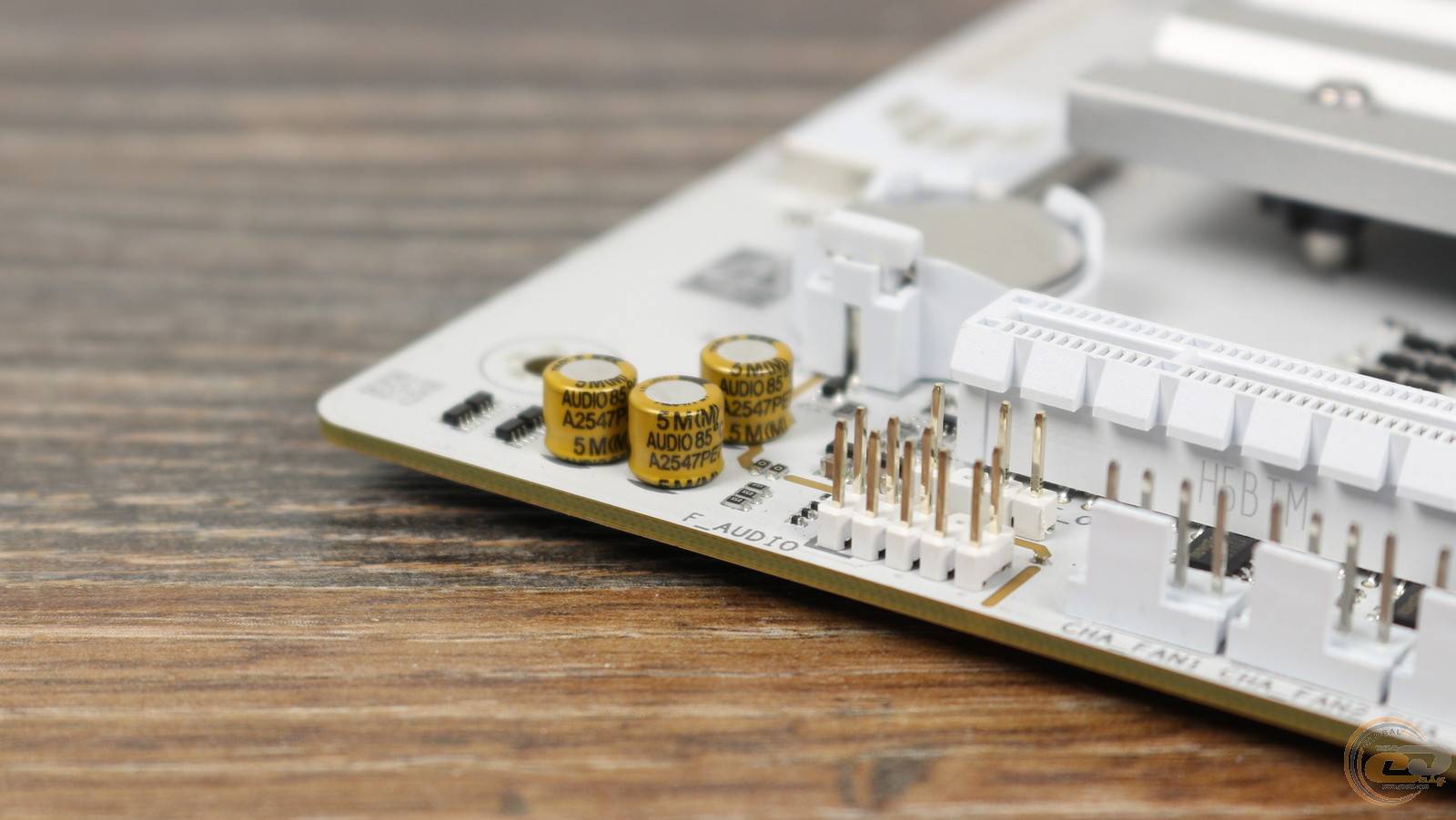

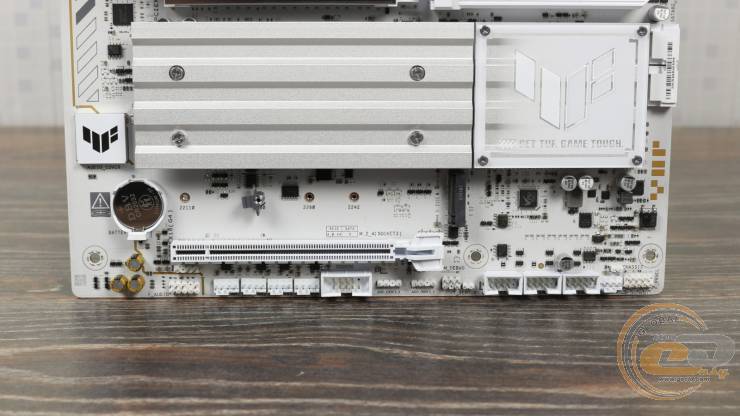

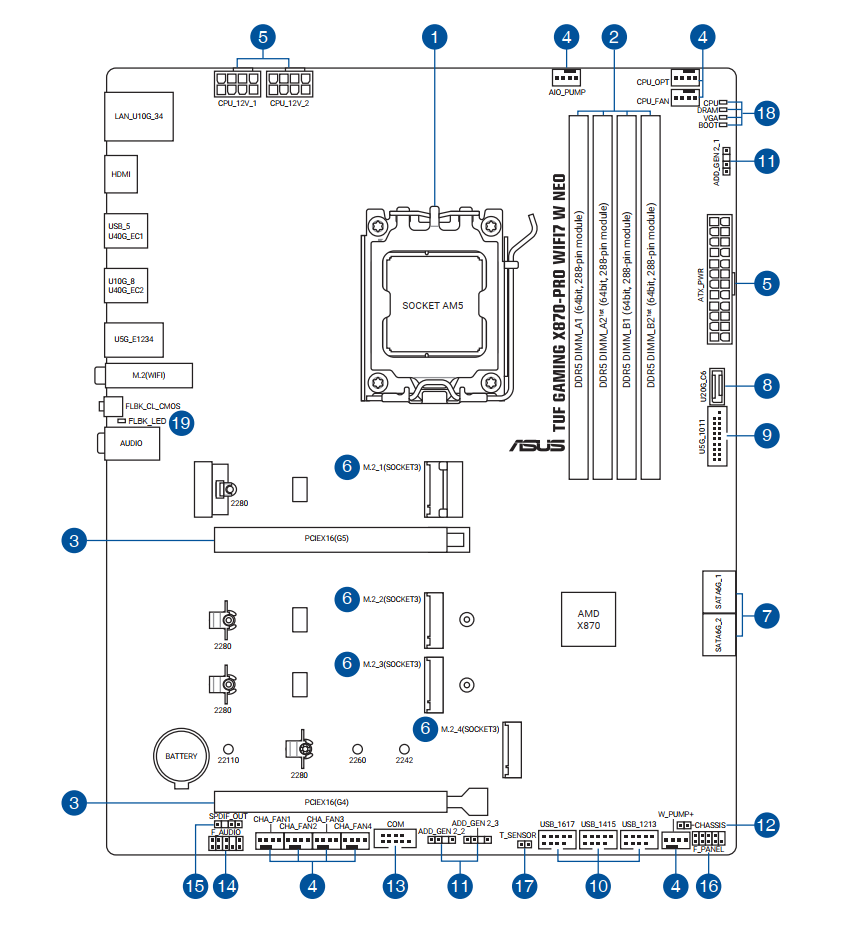

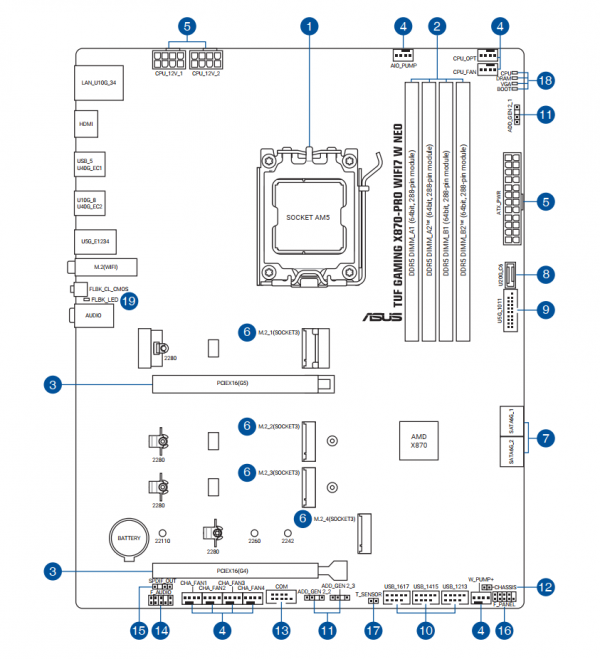

Что касается колодок вдоль нижнего края, то в их число входят: пять для подключения вентиляторов, одна для COM-порта, две для адресной LED-подсветки, одна для температурного сенсора, три USB-колодки для реализации шести разъемов USB 2.0, а также колодки для кнопок и индикаторов передней.

В совокупности на плате имеется три колодки для организации свечения (обозначены числом 11) и восемь разъемов для вентиляторов и помпы с поддержкой ШИМ-регулирования скорости (обозначены цифрой 4).

Также на плате расположились следующие контролеры:

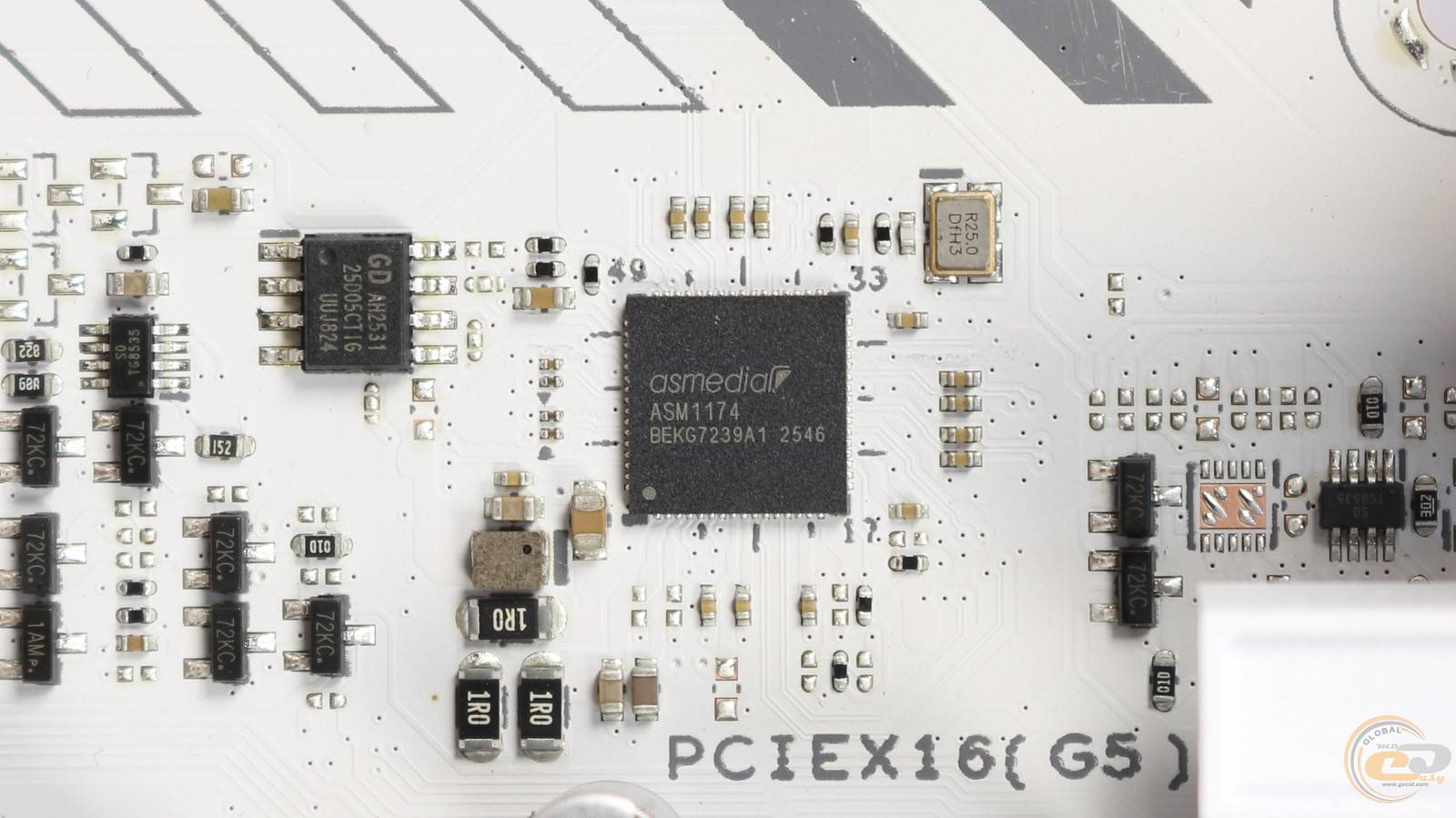

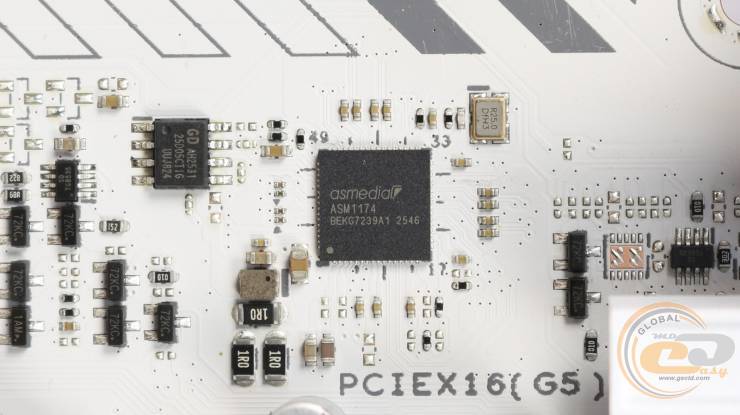

• ASMedia ASM1174 — обеспечивает работу портов USB 3.2 Gen1;

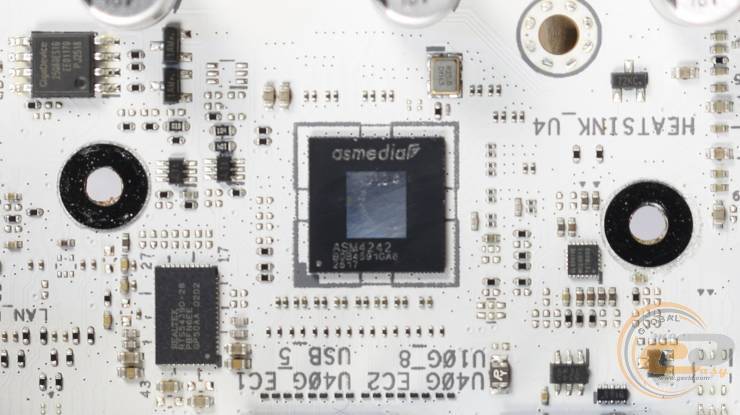

• ASMedia ASM4242 — обеспечивает функционирование двух портов USB4;

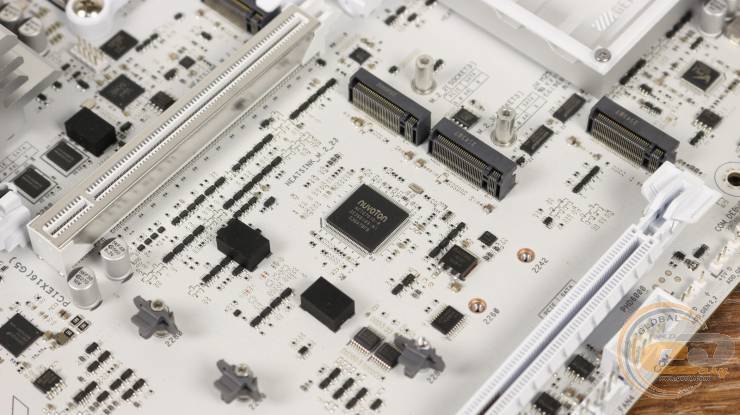

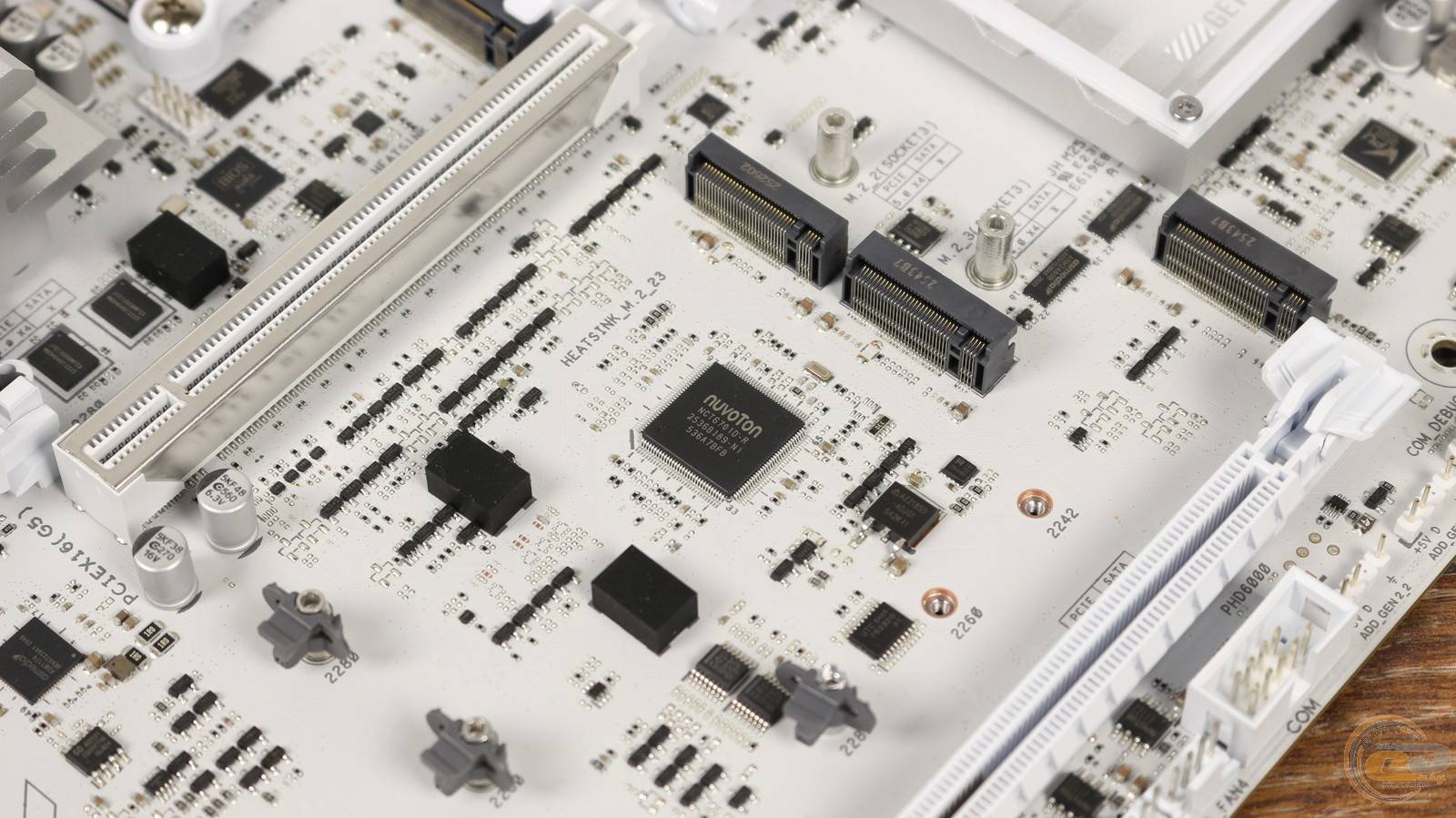

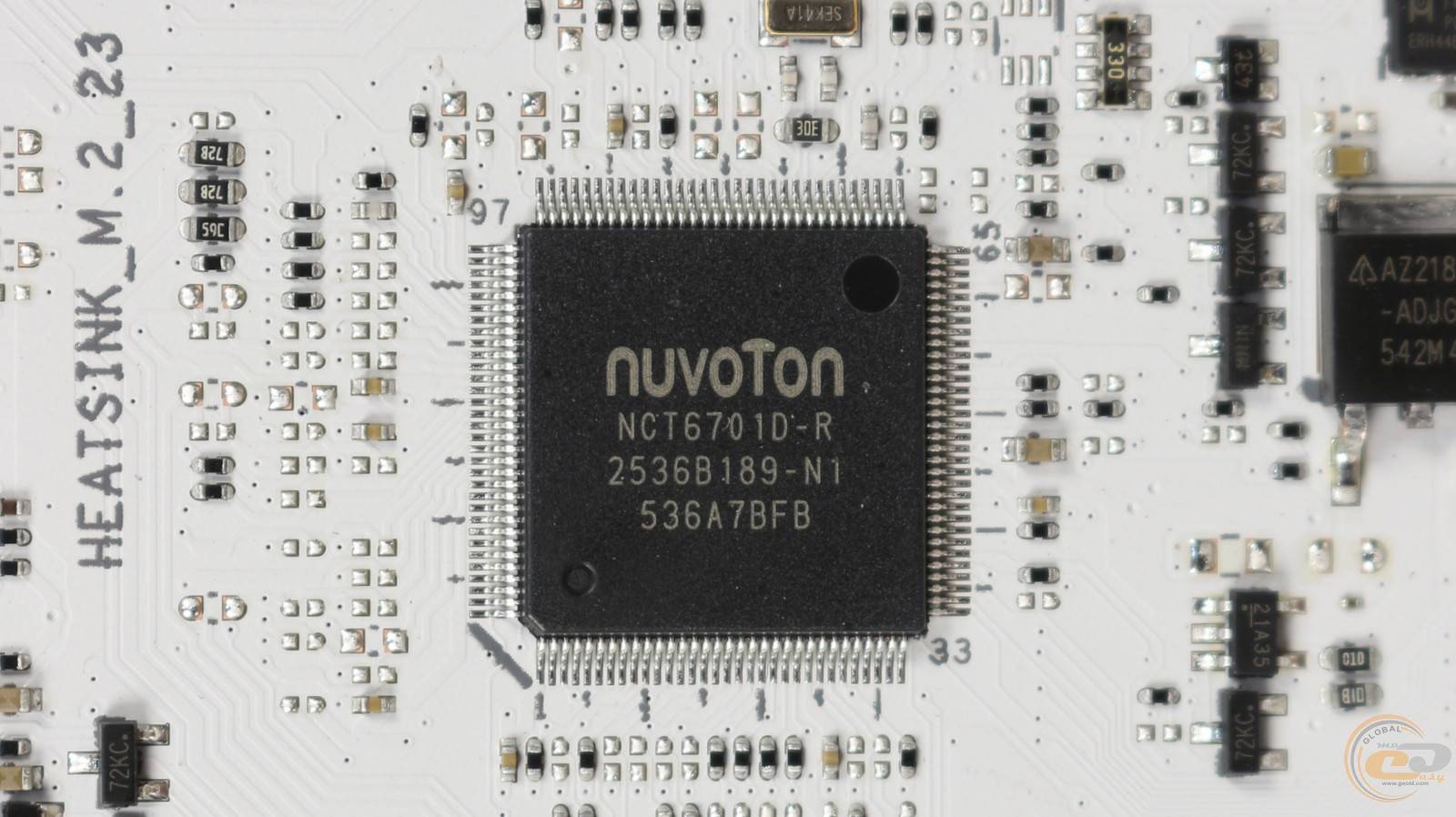

• мультиконтроллер NUVOTON NCT6701D-R;

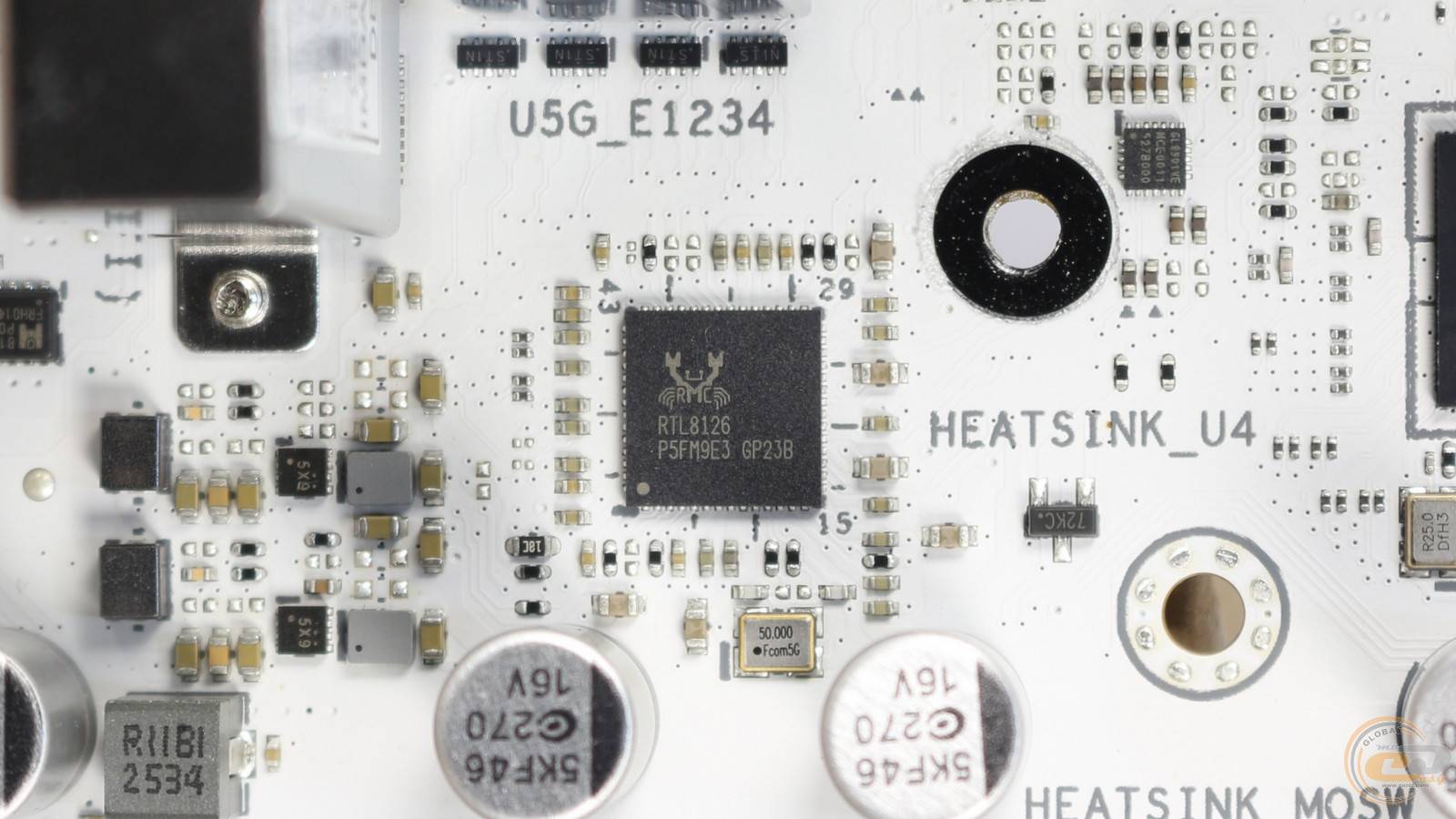

• Realtek RTL8126 — для работы 5-гигабитного сетевого порта.

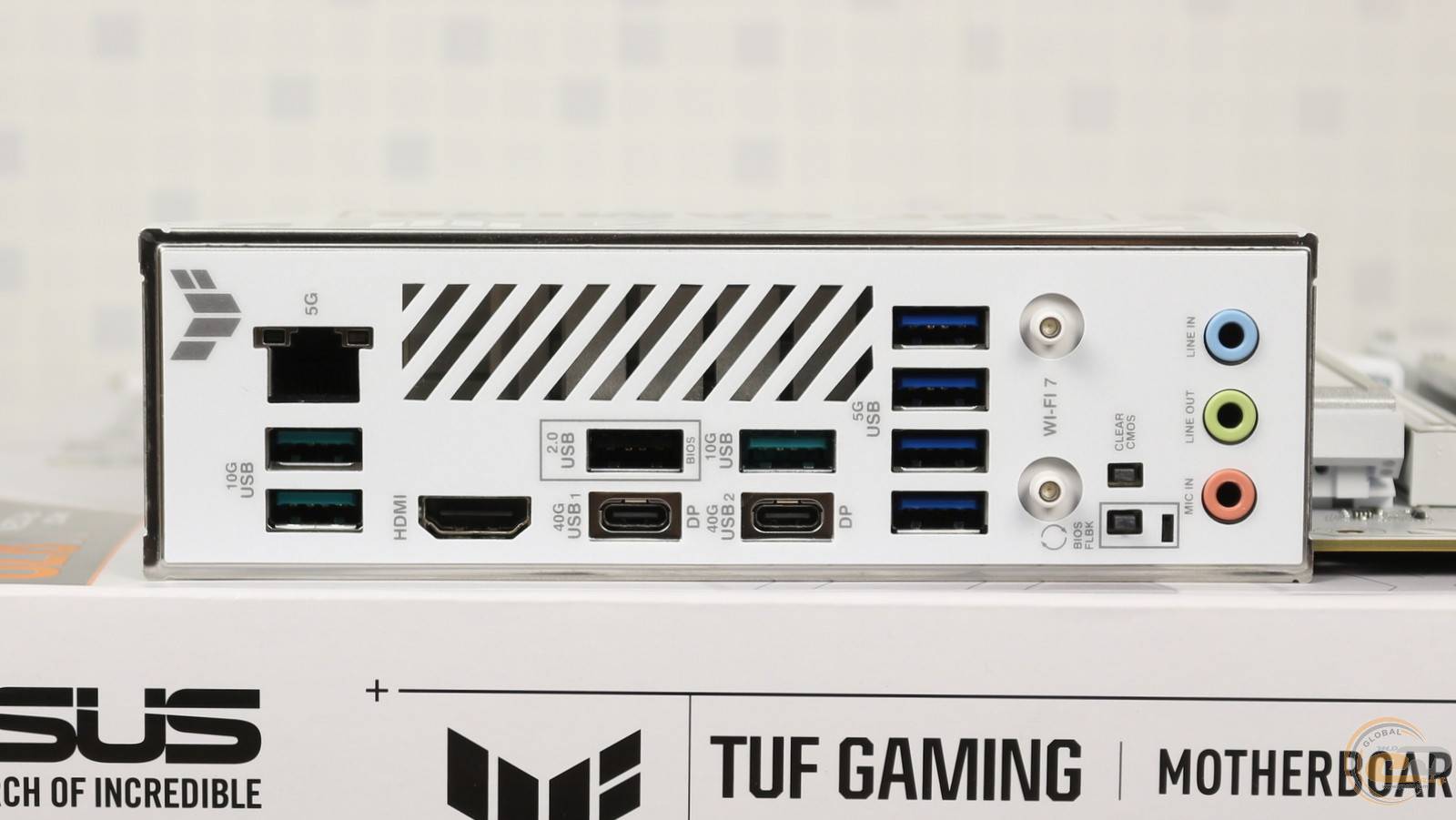

На интерфейсную панель ASUS TUF GAMING X870-PRO WIFI7 W NEO выведены следующие порты и элементы:

• 1 х HDMI
• 2 х USB4 (с функцией DP)
• 3 х USB 3.2 Gen 2 Type-A
• 4 х USB 3.2 Gen 1 Type-A
• 1 х USB 2.0
• 1 x RJ45
• 2 х коннекторы Wi-Fi антенн
• 1 x кнопка обновления BIOS
• 1 x кнопка сброса CMOS
• 3 x 3,5-мм аудиопорта

Портов и разъемов здесь немало. Есть возможность задействовать интегрированное видеоядро процессора, обновить BIOS и сбросить настройки CMOS, подключить аналоговые аудиоустройства, а также другие самые разные девайсы с помощью десяти портов USB.

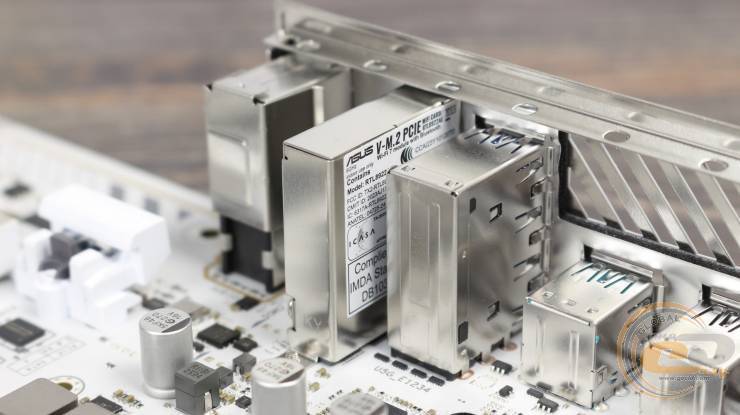

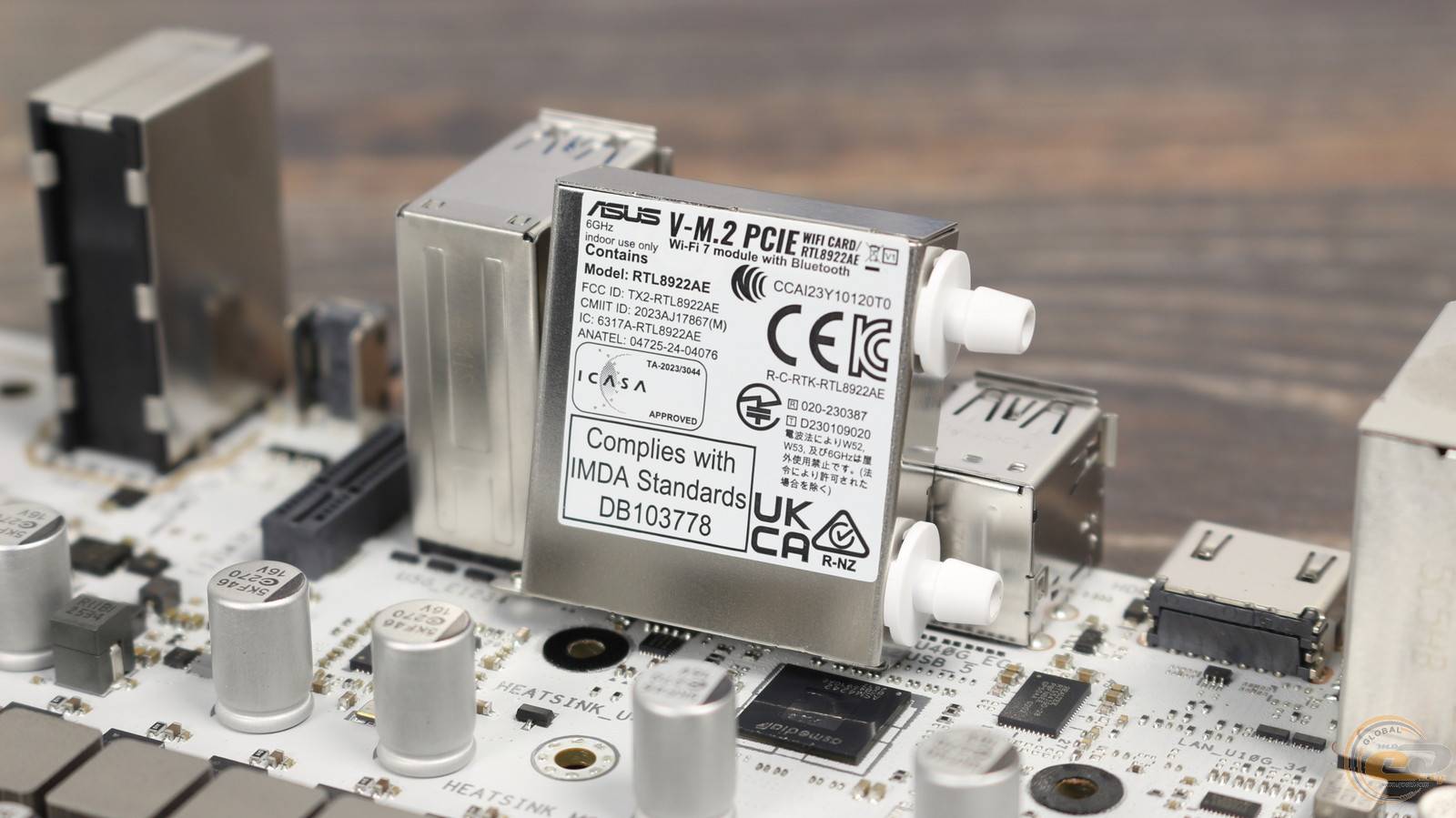

Под кожухом интерфейсной панели расположена PCIe-плата Realtek RTL8922AE, к которой подключается соответствующая белая антенна. Благодаря этому материнская плата поддерживает трехдиапазонный Wi-Fi 7 и Bluetooth 5.4.

Кстати, здесь использована микросхема BIOS увеличенного объема 64 МБ (512 Мбит). Это, в свою очередь, позволяет реализовать более продвинутый интерфейс и сохранять больше записей о совместимых процессорах.

UEFI BIOS

Тестируемая плата ASUS TUF GAMING WIFI7 W NEO X870-PRO использует современный загрузчик на основе графического интерфейса UEFI. Традиционно можно выбрать один из двух режимов работы: EZ Mode, в котором настройки сгруппированы на одном экране, или Advanced Mode с сортировкой по соответствующим вкладкам. В то же время, базовый мониторинг работы системы доступен на правой боковой панели, которая отображается во всех разделах.

А поскольку перед нами плата с чипсетом AMD X870, то, кроме привычных настроек, здесь доступны и широкие возможности для разгона. Для большей гибкости управления частотами она оснащена встроенным тактовым генератором, отделяющим базовую частоту процессора (BCLK) от доменов памяти, PCIe и Infinity Fabric. Такой подход позволяет повышать производительность CPU без отрицательного влияния на стабильность связанных шин и подсистем. В свою очередь пункт AI OC предлагает автоматический разгон и оптимизацию параметров на основе алгоритмов искусственного интеллекта.

По-прежнему мониторить систему, управлять подсветкой и производить определенные настройки можно и в среде Windows с помощью программы Armoury Crate.

Частоты процессора и памяти

Для тестирования и проверки возможностей платы использовалось следующее оборудование:

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 4,7-5,6 ГГц, 170 Вт TDP)
Кулер	DeepCool LT720
Оперативная память	2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32)
Видеокарта	Palit GeForce RTX 3090 GamingPRO OC
SSD		Kingston KC600 512 GB (SKC600/512G)
Блок питания	DeepCool PQ1000M (1000 Вт)

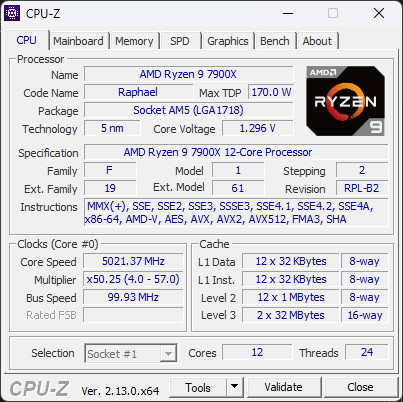

При нагрузке на 12-ядерный AMD Ryzen 9 7900X стресс-тестом утилиты CPU-Z, его частота составляла стабильные 5,02 ГГц при напряжении 1,296 В.

В более требовательном 12-минутном тесте FPU Stress test в AIDA64 частота ядер достигала 4,85-5,05 ГГц при 1,288 В. В свою очередь температура процессора достигала 95°C, что соответствует максимальному рабочему значению (Tjmax).

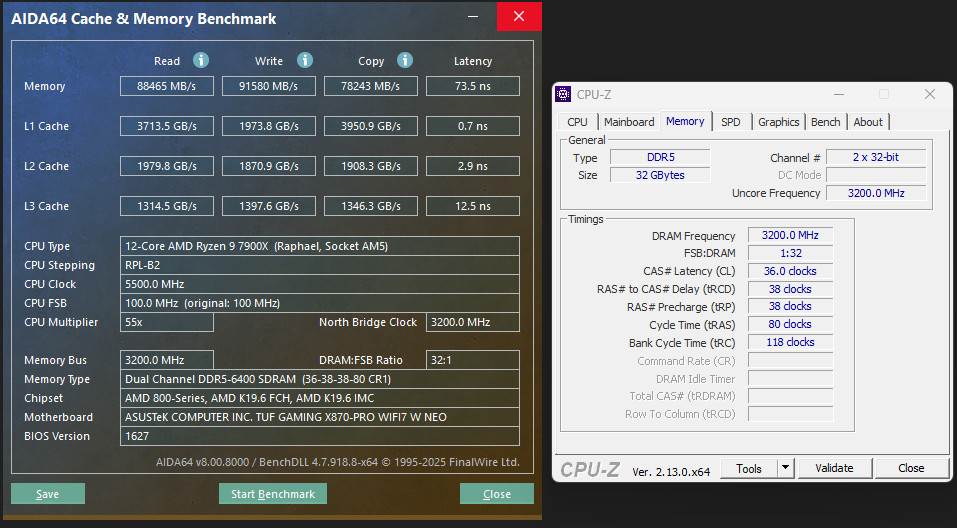

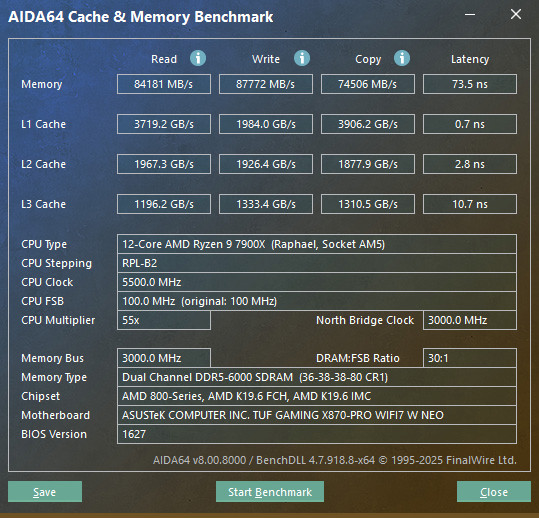

Набор из нескольких 16-ГБ модулей оперативной памяти DDR5-6000 Kingston FURY Beast Black (KF560C40BBAK2-32) удалось запустить с активированным EXPO-профилем DDR5-6000 и таймингами 36-38-38-80.

Впрочем, даже без повышения задержек и напряжений скорость удалось поднять до DDR5-6400, что дало прирост производительности на 4-5% по результатам теста AIDA64.

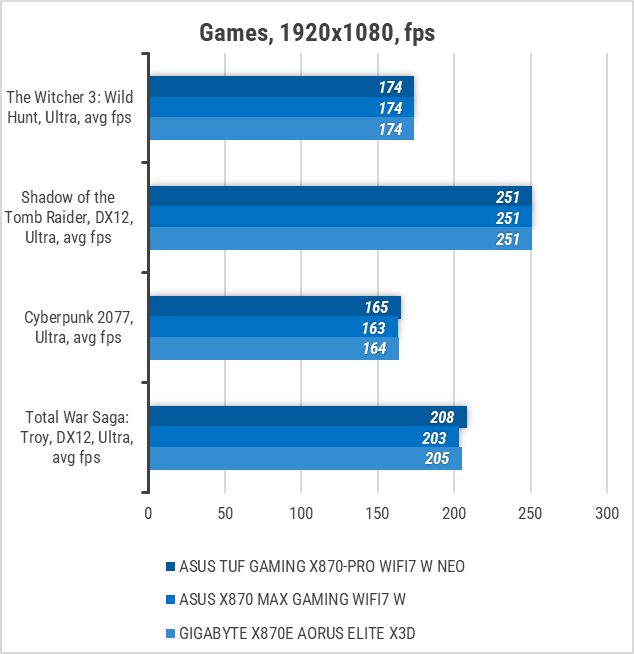

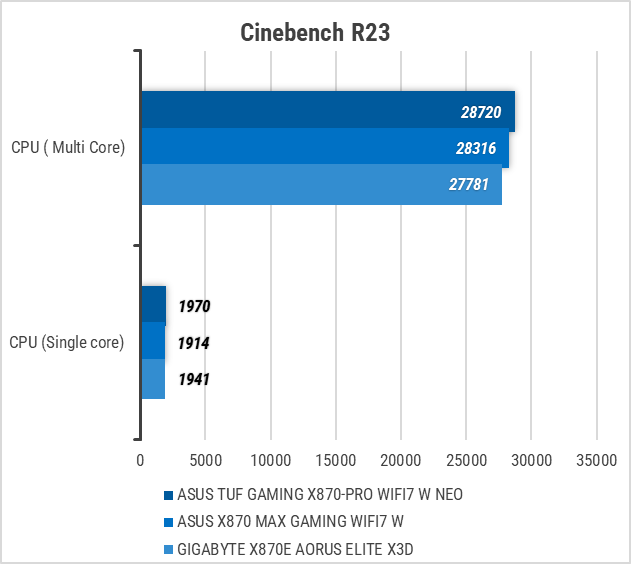

Тестирование

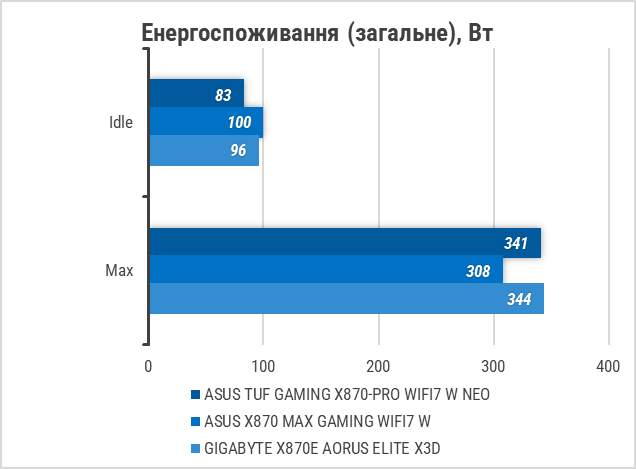

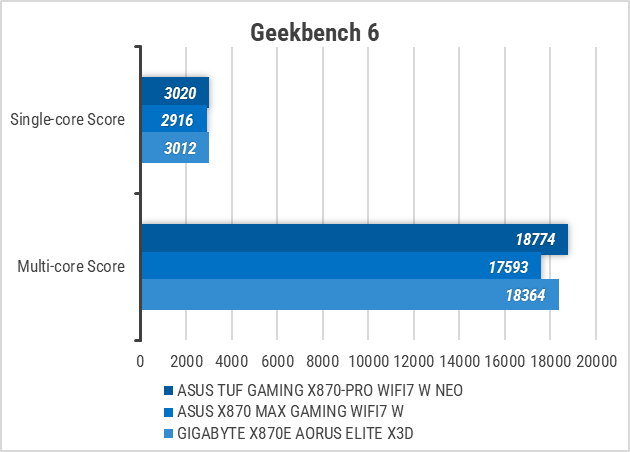

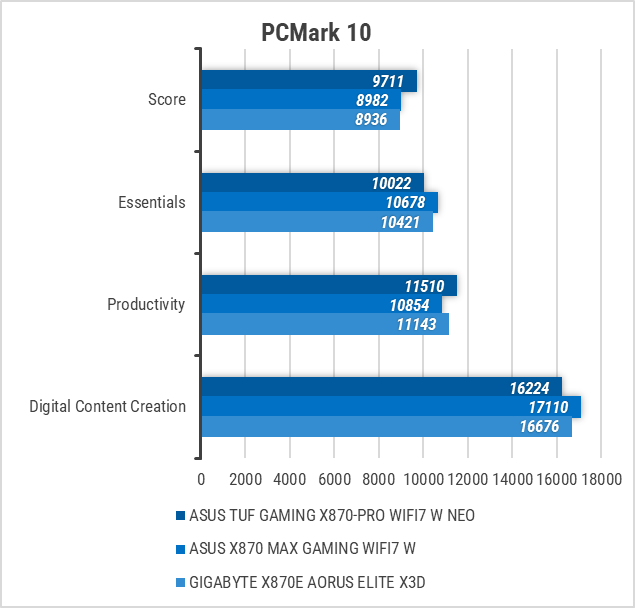

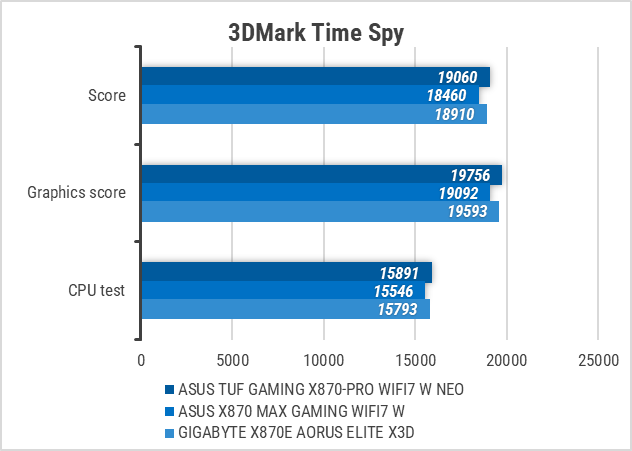

Материнская плата ASUS TUF GAMING X870-PRO WIFI7 W NEO показала себя на отлично, стабильно пройдя все от нее и ожидалось тесты.

Тестирование звукового тракта на основе кодека Realtek ALC1220P

Отчет о тестировании в RightMark Audio Analyzer:

Режим работы 16-bit, 44,1 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00, -0.01	Отлично
Уровень шума, дБ(А)	-91.1	Очень хорошо
Динамический диапазон, дБ(А)	91.0	Очень хорошо
Гармонические искажения, %	0.0017	Отлично
Интермодуляционное искажение + шум, %	0.0089	Очень хорошо
Взаимопроникновение каналов, дБ	-89.4	Отлично
Интермодуляция на 10 кГц, %	0.0087	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 96 kHz

Параметр	Значение	Оценка
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ	+0.00, -0.01	Отлично
Уровень шума, дБ(А)	-91.8	Очень хорошо
Динамический диапазон, дБ(А)	92.3	Очень хорошо
Гармонические искажения, %	0.0014	Отлично
Интермодуляционное искажение + шум, %	0.0079	Отлично
Взаимопроникновение каналов, дБ	-88.6	Отлично
Интермодуляция на 10 кГц, %	0.0073	Отлично
Общая оценка		Отлично

Топовый аудиокодек Realtek ALC1220P демонстрирует очень хорошие и отличные результаты тестирования, так что большинству пользователей не понадобится дискретная звуковая карта.

Итоги

Материнская плата ASUS TUF GAMING X870-PRO WIFI7 W NEO – хорошо оснащенное и сбалансированное решение на базе флагманского чипсета, способное стать надежной основой для современной производительной системы. Она является универсальным вариантом как для игровых, так и рабочих конфигураций высокого уровня.

Одним из ключевых преимуществ является четыре слота M.2, три из которых оборудованы радиаторами, а два поддерживают PCIe 5.0 для самых быстрых SSD. Также в наличии два порта USB4 и беспроводной модуль Wi-Fi 7, обеспечивающий максимальную гибкость подключения современной периферии и сетей. В свою очередь, подсистема питания и эффективное охлаждение позволяют без проблем использовать даже топовые 16-ядерные процессоры AMD Ryzen 9, гарантируя стабильную работу под высокой нагрузкой. Дополнительным преимуществом является применение флагманского аудиокодека, обеспечивающего высокое качество звучания без необходимости установки дискретной звуковой карты.

В то же время, версия NEO получила ряд заметных конструктивных обновлений. Плата поддерживает очень высокие частоты оперативной памяти – вплоть до DDR5-9600+, а фирменная технология ASUS NitroPath предусматривает переработанную конструкцию DIMM-слотов с более короткими контактами для лучшей стабильности сигнала на высоких скоростях. Среди других улучшений – 5-гигабитный сетевой порт, кнопка очистки CMOS на интерфейсной панели, микросхема BIOS объемом 64 МБ с поддержкой Asynchronous Clock для более гибкого разгона, а также удобный механизм M.2 Q-Release для быстрой замены верхнего M.2-накопителя.

Впрочем, не обошлось без определенных ограничений. При одновременном использовании четвертого слота M.2 и разъема PCIe x4 они будут работать в режиме x2. Кроме того, реализовано разделение пропускной способности между портами USB4 и вторым слотом M.2, что также следует учитывать при планировании конфигурации.

ASUS TUF GAMING X870-PRO WIFI7 W NEO предлагает широкий набор современных возможностей, качественную элементную базу и поддержку новейших стандартов. А существующие компромиссы носят скорее конструктивный характер и вряд ли будут критичными для большинства пользователей.

Достоинства:

• 16(80 А) + 2(80 А) + 1(80 А) подсистема питания процессора и качественная элементная база;
• эффективное охлаждение;
• возможность разгона процессора и памяти;
• усиленный слот для видеокарты с возможностью быстрого извлечения устройства и поддержкой шины PCI Express 5.0;
• возможность установки до 256 ГБ ОЗУ с частотой до 9600+ МГц;
• поддержка четырех слотов M.2 Socket 3, включая пары с интерфейсом PCIe 5.0;
• 5-гигабитный LAN-контроллер;
• установленный модуль беспроводных интерфейсов Wi-Fi 7 и Bluetooth 5.4;
• возможность обновления BIOS с помощью кнопки "BIOS FlashBack" на интерфейсной панели;
• три колодки для светодиодных лент;
• восемь коннекторов для подключения вентиляторов и СЖО;
• качественная аудиоподсистема;
• отличный набор портов на интерфейсной панели, включая пару USB4;
• приятный дизайн в светлых тонах.

Особенности:

• определенные ограничения при использовании процессоров Ryzen 8000;
• при одновременном использовании четвертого слота M.2 и разъема PCIe x4 они будут работать в режиме x2;
• разделение пропускной способности между портами USB4 и вторым слотом M.2

Автор: Олесь Пахолок

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
