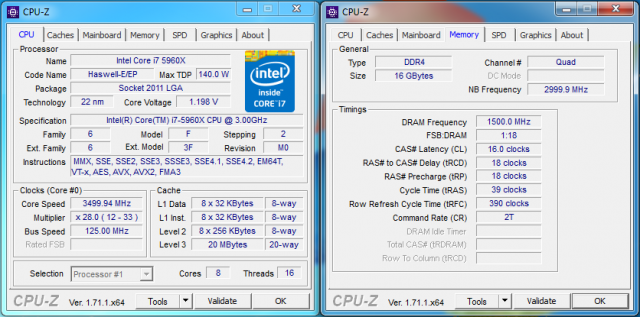

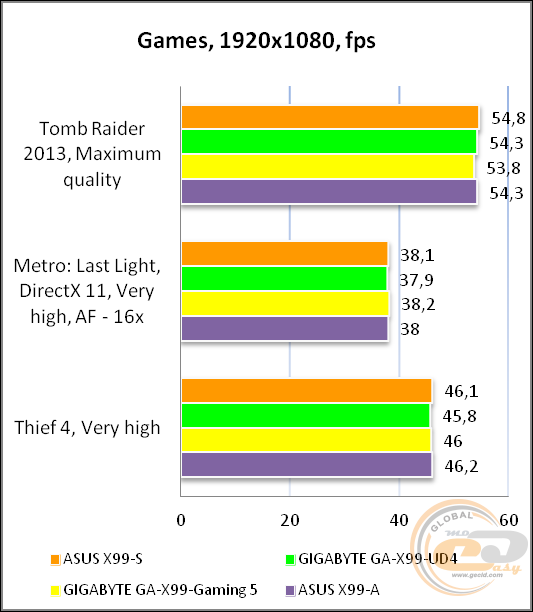

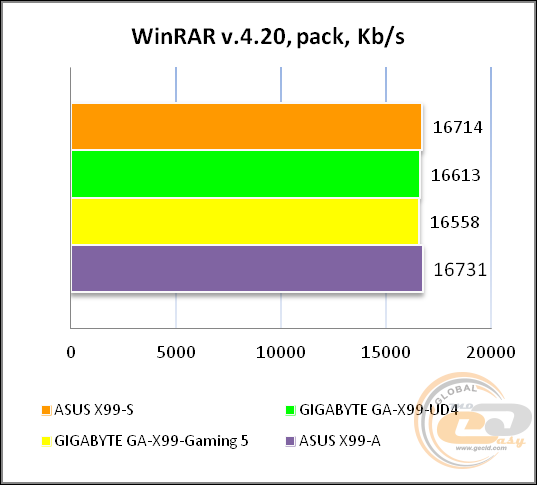

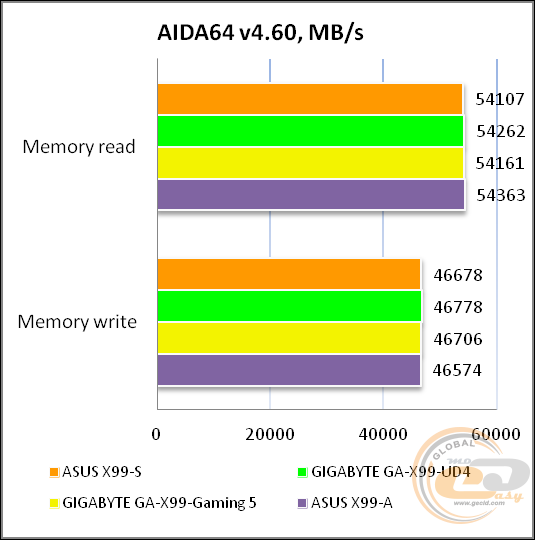

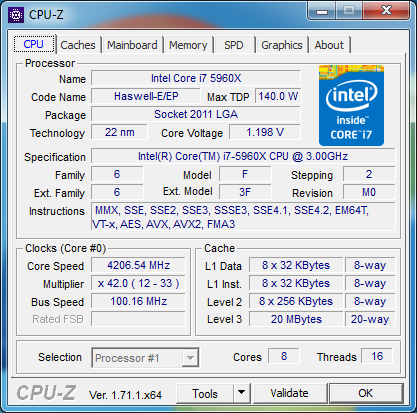

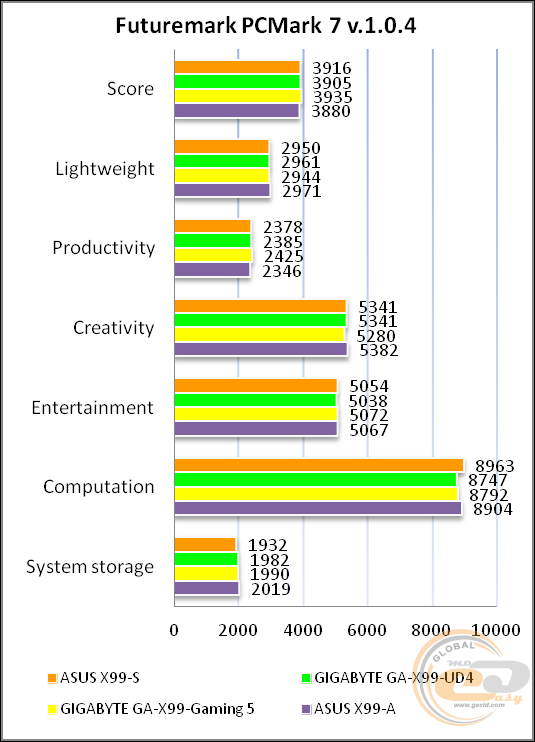

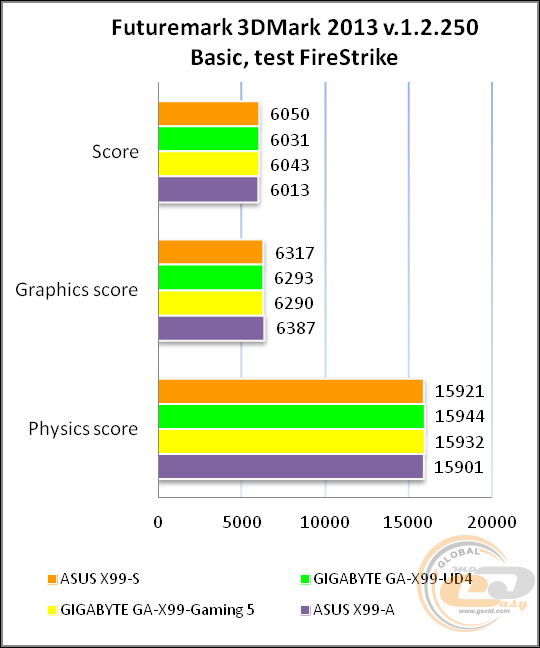

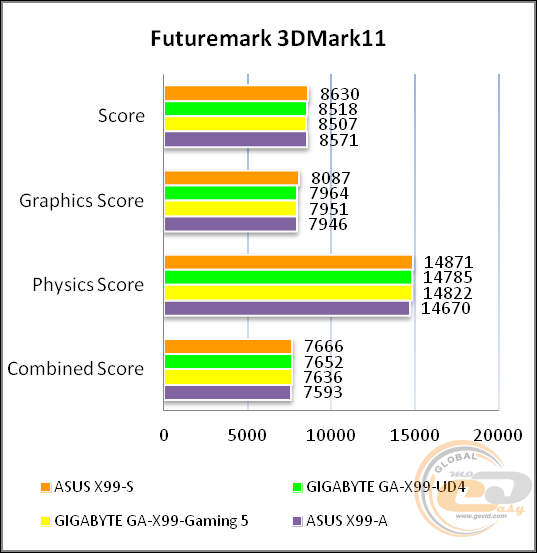

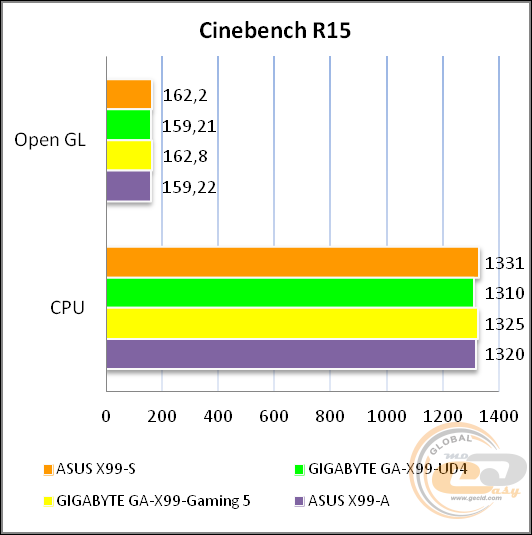

Обзор и тестирование материнской платы ASUS X99-S

Компания ASUS представила уже достаточно большую линейку материнских плат на основе топового чипсета Intel X99. Последней из таких новинок в нашей тестовой лаборатории побывала системная плата ASUS X99-PRO. Данные решения разработаны специально для процессоров семейства Intel Haswell-E, таких, например, как протестированный ранее Intel Core i7-5960X Extreme Edition. На основе подобной связки можно создать невероятно мощную вычислительную систему для игр, оверклокинга или решения сложных практических задач.

ASUS X99-S

Новая системная плата ASUS X99-S, которая будет рассмотрена в данном материале, обладает расширенным набором внутренних интерфейсов. Имеется в ней и полноценный комплект клавиш управления компьютером на текстолите, а также ряд переключателей и функциональных элементов, специально предназначенных для проведения разгона. Заслуживает похвалы и очень хороший набор слотов для карт расширения, передовая дисковая подсистема и восемь разъемов для оперативной памяти формата DDR4.

Спецификация материнской платы ASUS X99-S:

Производитель

ASUS

Модель

X99-S

Чипсет

Intel X99

Процессорный разъем

Socket LGA2011-v3

Поддерживаемые процессоры

Intel Core i7 Extreme семейства Intel Haswell-E

Частота используемой памяти

2133 / 2400* / 2666* / 2800* / 3000* / 3200* МГц

(*OC)

Поддержка памяти

8 x DDR4 DIMM-слотов с поддержкой до 64 ГБ памяти

Слоты расширения

5 x PCI Express 3.0 x16

40 линий

28 линий

х16

х16+х16

х16+х16+х8

х16+х8+х8+х8

х8+х8+х8+х8+х8

х16

х16+х8

х8+х8+х8

x8+x8+x8+x1+x1

1 х PCI Express 2.0 x4

Дисковая подсистема

Чипсет Intel X99 поддерживает:

1 х M.2 x4 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

8 x SATA 6 Гбит/с

2 x SATA Express (совместимы с 4 x SATA 6 Гбит/с)

Поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звуковая подсистема

2 / 4 / 5.1 / 7.1-канальная HD Audio на основе кодека Realtek ALC1150

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

4 x разъема подключения системных вентиляторов (4-контактные)

1 x разъем подключения внешнего вентилятора (5-контактный)

Охлаждение

Алюминиевый радиатор на чипсете, соединенный тепловой трубкой со вспомогательным радиатором

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой между собой

Внешние порты I/O

1 x кнопка «USB BIOS Flashback»

8 x USB 3.0

2 x USB 2.0

1 x LAN (RJ45)

1 x Оптический S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0 (19-контактные)

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х разъем TPM

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF Out

1 x блок коннекторов передней панели

1 х кнопка «MemOK!»

1 x кнопка «Включение»

1 x кнопка «Перезагрузка»

1 x кнопка «Сброс CMOS»

1 x диагностический LED-индикатор

1 х колодка Thunderbolt

1 х переключатель «EZ XMP»

1 х разъем термодатчика

1 x переключатель «TPU»

1 x переключатель «EPU»

1 x переключатель «SLI/CFX»

1 x разъем DRCT

1 x джамперы CPU/DRAM Overvoltage

BIOS

128 Мбит UEFI AMI BIOS, ACPI 5.0, PnP, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

ATX

Размеры

305 x 244 мм

Сайт производителя

Страница продукта

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS X99-S

ASUS X99-S продается в большой и стильной упаковке из черного картона с матовым покрытием. Ее лицевую сторону украшает изображение самой системной платы, а также логотип производителя и название модели. Ниже перечислен ряд технологий, которые поддерживает новинка: AMD CrossFireX, NVIDIA SLI, DTS Connect и DTS UltraPC II. Также заявлена полная совместимость с операционной системой Microsoft Windows 8.1.

ASUS X99-S

С обратной стороны коробки имеется схема с изображением ключевых узлов материнской платы, а также список ее характеристик. Здесь же расположено и более детальное описание главных особенностей новинки, благодаря которым она выделяется среди других моделей.

Прежде всего, это фирменный дизайн Dual Intelligent Processors 5 with 5-Way Optimization, который включает в себя специальные чипы Energy Processing Unit (EPU) и TurboV Processing Unit (TPU). Первый работает в паре с подсистемой питания DIGI+ VRM и предназначен для оптимизации энергопотребления в реальном времени. Второй отвечает за динамическое увеличение производительности процессора при повышенной нагрузке (при запуске игр или ресурсоемких приложений).

Вторым достоинством новых материнских плат компании ASUS на чипсете Intel X99 является усовершенствованный процессорный разъем ASUS O.C. Socket. От стандартного Socket LGA2011-v3 он отличается большим количеством контактных ножек. Дополнительные контакты используются для повышения стабильности при максимальной нагрузке и во время разгона, а также для увеличения пропускной способности при обмене данными с памятью DDR4.

ASUS X99-S

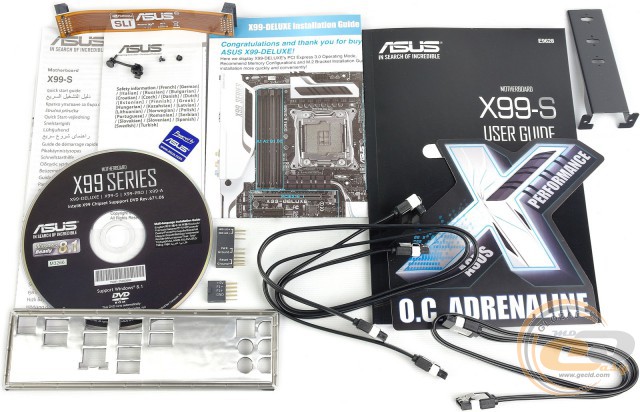

В комплект поставки материнской платы ASUS X99-S входят:

  • три кабеля SATA;
  • набор ASUS Q-Connectors;
  • заглушка интерфейсной панели ASUS Q-Shield;
  • мостик 2-Way NVIDIA SLI;
  • планка M.2 X4 bracket;
  • диск с ПО и драйверами;
  • наклейка на корпус компьютера;
  • набор документации.

Как видно, в комплект входит множество полезных дополнений. Хочется обратить внимание на полезный аксессуар M.2 X4 bracket. Поскольку SSD-накопитель M.2 крепится в вертикальном положении, то для защиты его от повреждений предусмотрено специальное крепление в виде металлической планки черного цвета. В ней имеются отверстия для фиксации устройств форматов M.2 2242, M.2 2260 и M.2 2280.

Дизайн и особенности платы

ASUS X99-S

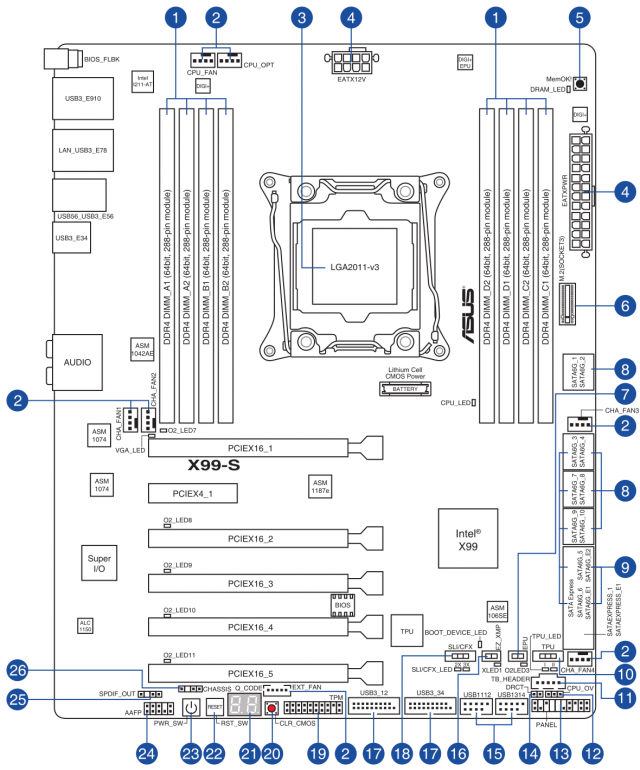

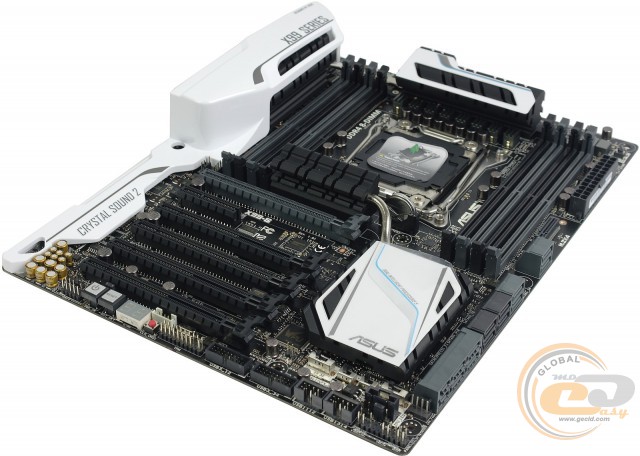

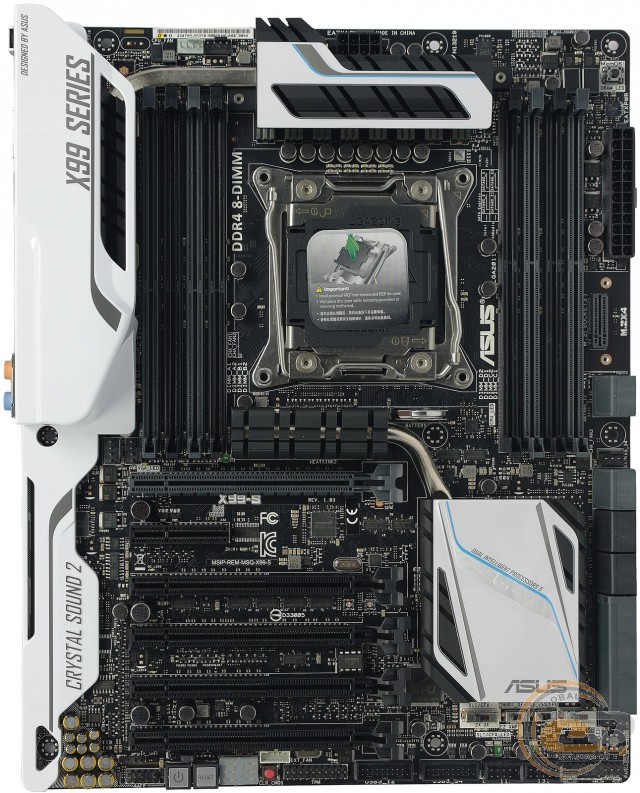

Модель выполнена на черном текстолите в формате ATX (305 х 244 мм). Белые накладки на радиаторах системы охлаждения и интерфейсной панели придают ей привлекательный внешний вид, который некоторыми чертами напоминает формы гоночных автомобилей. На плате практически нет свободного места, поскольку почти на каждом ее квадратном сантиметре размещен какой-нибудь разъем или функциональный элемент. По данному параметру новинка полностью оправдывает свое место во флагманской серии, поскольку обладает максимальным функционалом.

ASUS X99-S

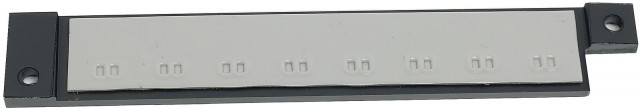

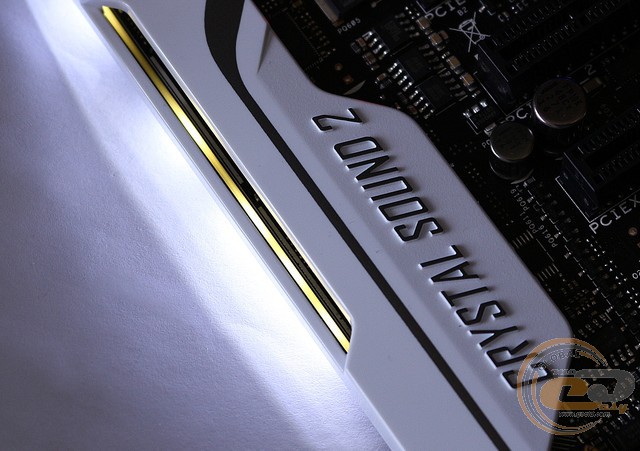

По краям текстолита проходит светодиодная полоса. Она будет хорошо смотреться в компьютерном корпусе с прозрачным боковым окном.

ASUS X99-S

ASUS X99-S

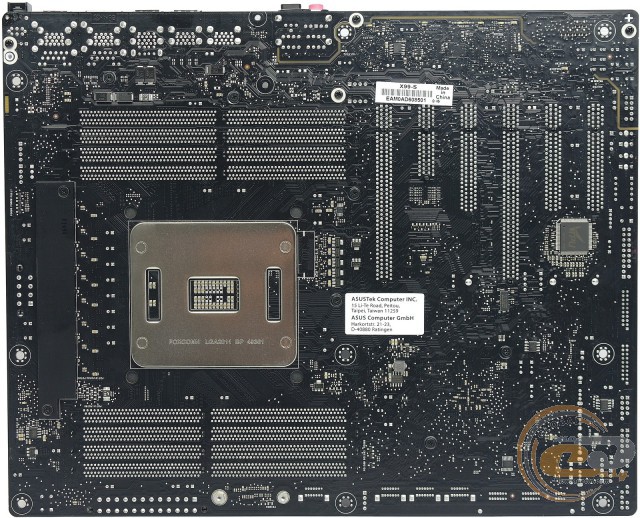

На обратной стороне печатной платы имеется металлическая пластина производства компании Foxconn, укрепляющая процессорный разъем и позволяющая установить габаритную систему охлаждения. Возле нее небольшим радиатором прикрыто несколько элементов подсистемы питания. Также тут расположен чип TPU, о котором мы говорили ранее.

ASUS X99-S

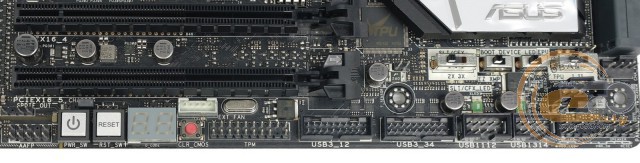

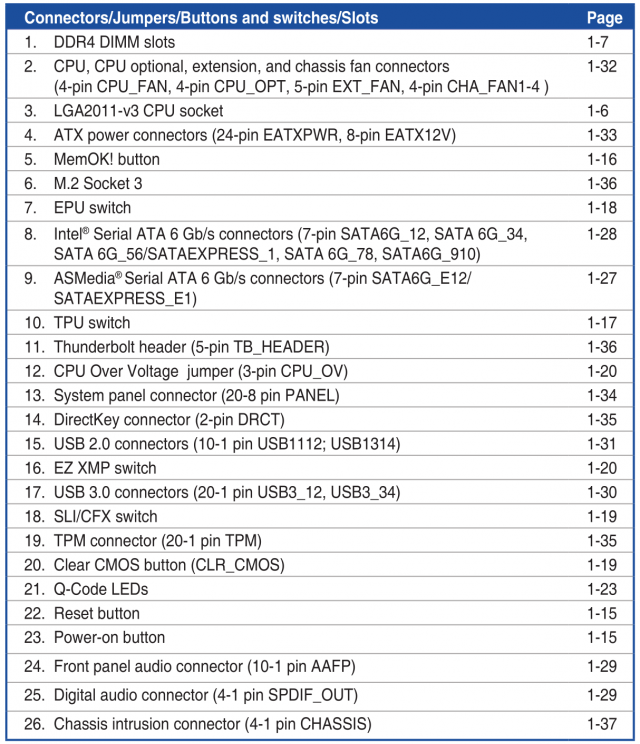

В нижней части текстолита разместились следующие разъемы: S/PDIF Out, колодка подключения аудиоразъемов фронтальной панели, кнопки включения и перезагрузки ПК, диагностический LED-индикатор, кнопка сброса CMOS, 5-контактный разъем для подключения внешнего вентилятора и порт TPM. Правее имеются четыре колодки для портов USB: две для USB 2.0 и две для USB 3.0. Также рядом расположена колодка подключения фронтальной панели, четвертый разъем для системного вентилятора и колодка для интерфейса Thunderbolt.

Отметим, что всего на ASUS X99-S силами чипсета реализовано шесть портов USB 2.0 (два внешних и четыре внутренних) и четыре внутренних порта USB 3.0. А вот восемь внешних интерфейсов USB 3.0 функционируют благодаря дополнительным контроллерам.

ASUS X99-S

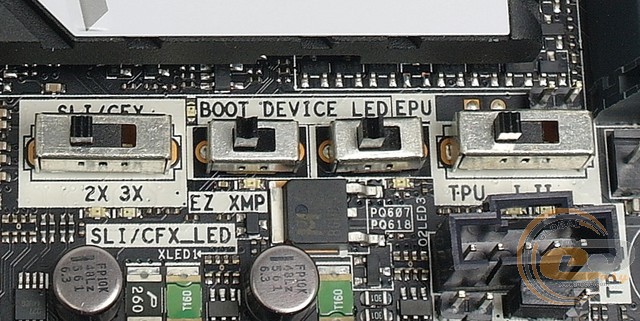

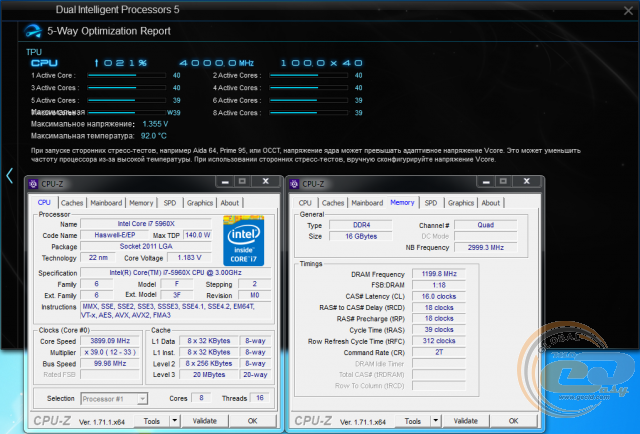

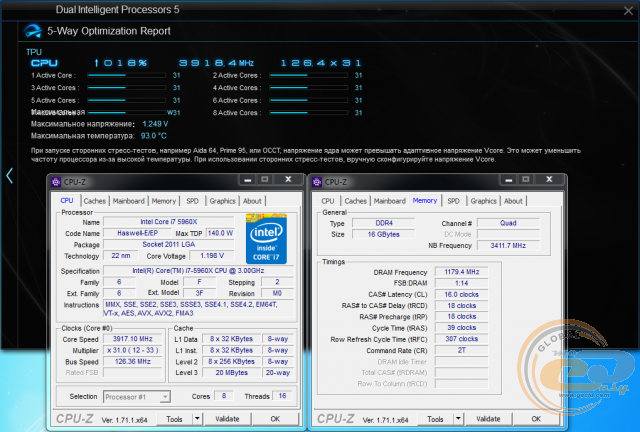

Чуть выше, рядом со вторым чипом TPU, имеется четыре переключателя, о которых мы поговорим подробнее. Первый («SLI/CFX») предназначен для переключения между режимами работы технологий AMD CrossFireX и NVIDIA SLI. Второй («EZ_XMP») активирует выбранные XMP-профили оперативной памяти. Третий тумблер («EPU») включает функции энергосбережения чипа EPU. Четвертый переключатель («TPU») является трехпозиционным. Он может активировать автоматический разгон при помощи увеличения частоты системной шины и процессорного множителя или только при помощи одного увеличения множителя.

ASUS X99-S

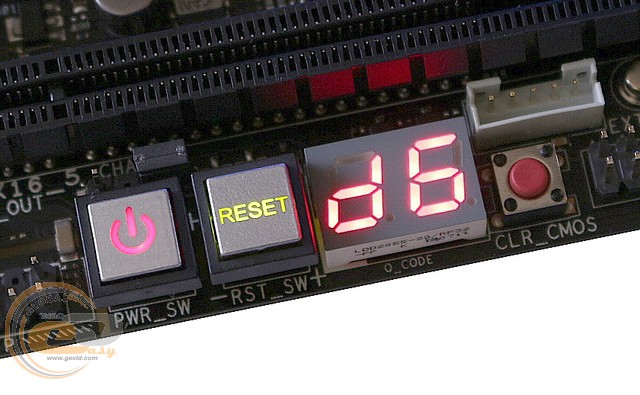

Отдельно отметим, что клавиши включения и перезагрузки ПК, а также диагностический LED-индикатор, подсвечиваются во время работы компьютера.

ASUS X99-S

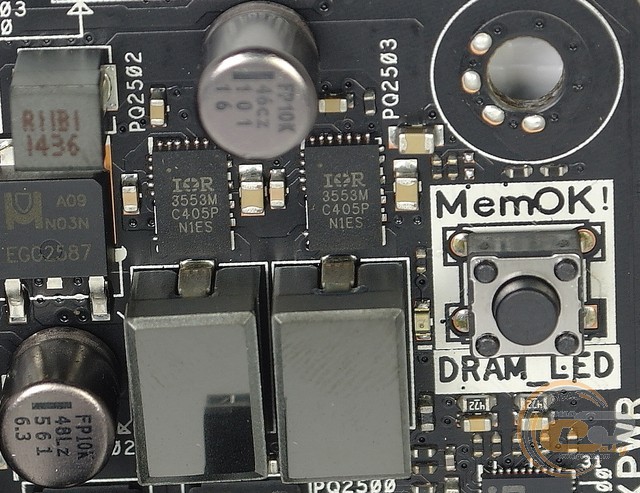

В правом верхнем углу текстолита размещена кнопка диагностики модулей оперативной памяти «MemOK!», которая позволяет автоматически подобрать оптимальную частоту памяти для успешного старта системы.

ASUS X99-S

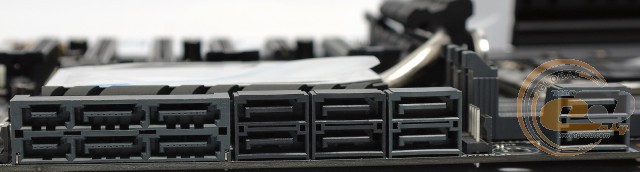

Дисковая подсистема новинки состоит из восьми разъемов SATA 6 Гбит/с и двух портов SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/с. Дополнительно имеется вертикальный разъем M.2 Socket 3 с максимальной пропускной способностью до 32 Гбит/с, поддерживающий установку накопителей форматов M.2 2242, M.2 2260 и M.2 2280. Также стоит упомянуть, что даже контроллер Intel Х99 не способен обеспечить поддержку такого большого количества разъемов, поэтому один из портов SATA Express работает под управлением дополнительного контроллера компании ASMedia.

ASUS X99-S

Имеется ряд ограничений, что связано с недостатком свободных чипсетных линий. Так, пятый слот PCI Express 3.0 x16 («PCIE_X16_5» согласно инструкции) делит пропускную способность с интерфейсом M.2 х4 PCIe 3.0. При установке данного накопителя и трех видеокарт графические ускорители будут работать по схеме х8+х8+х8. Если же ваш процессор поддерживает только 28 линий PCI Express 3.0, то слот «PCIE_X16_5» вообще сможет использовать лишь одну линию.

Второй нюанс касается слота PCI Express 2.0 x4 («PCIE_X4_1»). Он делит пропускную способность с двумя портами USB 3.0 («USB3_E12») и первым разъемом SATA Express («SATAEXPRESS_E1»). При установке карты расширения этот SATA Express отключается.

ASUS X99-S

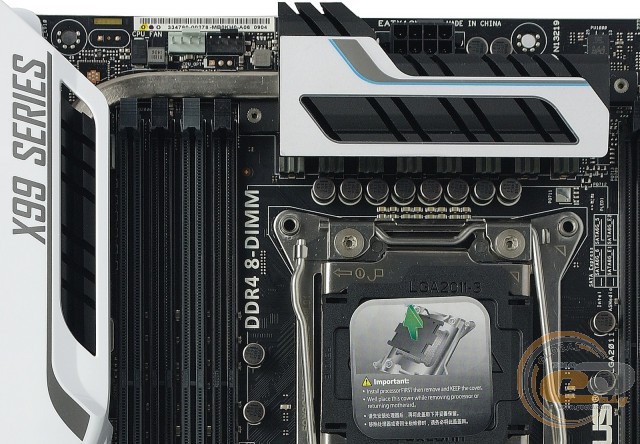

Материнская плата ASUS X99-S оборудована восемью слотами для модулей оперативной памяти стандарта DDR4 с частотой от 2133 до 3200 МГц. Для удобства сборки разъемы оснащены защелками только с одной стороны. Поддерживается четырехканальный режим работы оперативной памяти, а максимальный ее объем может достигать 64 ГБ.

ASUS X99-S

ASUS X99-S

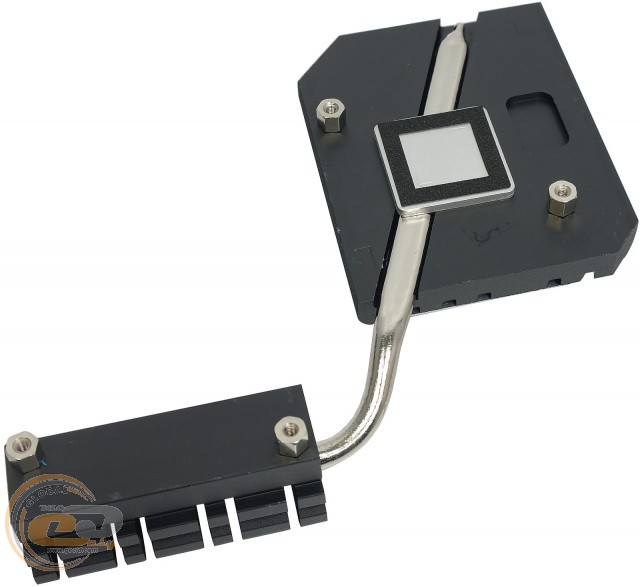

Система охлаждения новинки состоит из четырех алюминиевых радиаторов, окрашенных в черный цвет. Первые два соединены никелированной тепловой трубкой и предназначены для отвода и рассеивания тепла чипсета Intel X99. Они продемонстрировали очень хорошую эффективность, поскольку их температура в процессе работы не превышала 37,5°С.

ASUS X99-S

ASUS X99-S

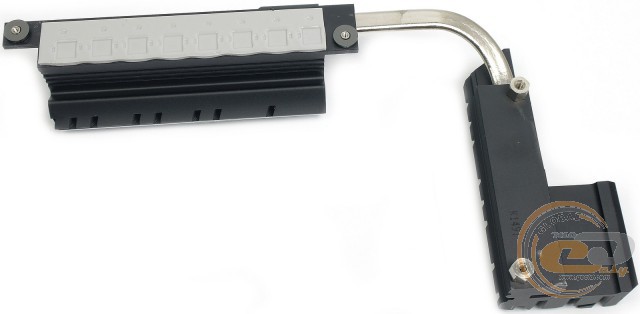

Два других охладителя также соединены тепловой трубкой, но они используются для отвода излишков тепла от элементов подсистемы питания. При полной нагрузке температура верхнего радиатора находилась на отметке 43,6°С, а нижнего – не превышала 38,7°С. Данные показатели также являются очень низкими и указывают на большой запас прочности для проведения даже экстремального разгона.

ASUS X99-S

ASUS X99-S

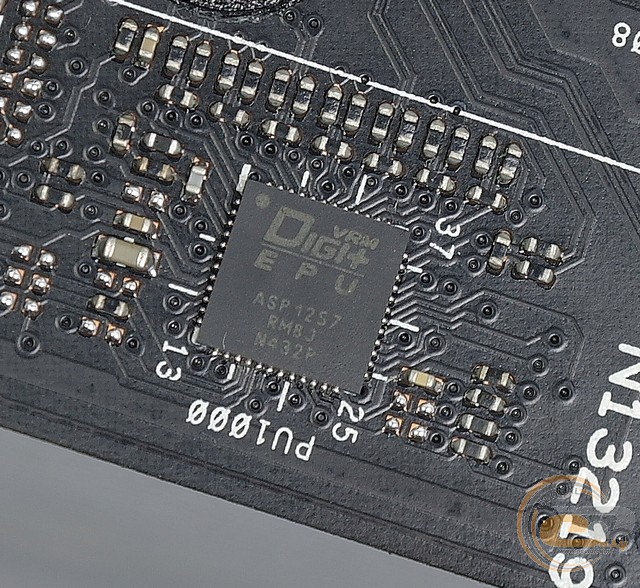

Подсистема питания процессора выполнена по усиленной 8-фазной схеме и работает под управлением цифрового ШИМ-контроллера DIGI+ VRM ASP1257. В ее цепях используются высококачественные компоненты: твердотельные конденсаторы с повышенным сроком службы, ферритовые дроссели и микросхемы IR3550 с нагрузочной способностью 60 А. Все это нацелено на повышенную стабильность работы данного узла даже в условиях значительного разгона. А благодаря поддержке технологии Energy Processing Unit (EPU) осуществляется оптимизация энергопотребления всей системы. Для подачи напряжения питания используется основной 24-контактный и дополнительный 8-контактный разъемы.

ASUS X99-S

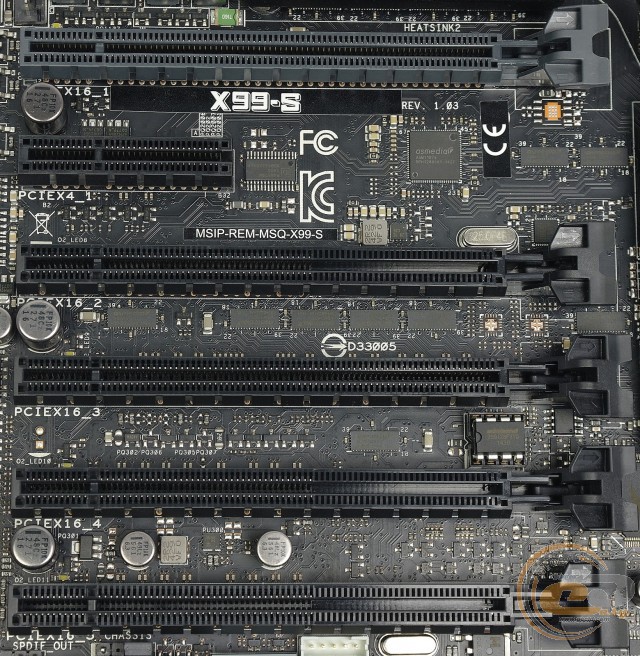

Материнская плата ASUS X99-S оборудована шестью слотами для карт расширения, конфигурация которых соответствует протестированной ранее плате ASUS X99-DELUXE:

  • PCI Express 3.0 x16 («PCIE_X16_1», в режиме х16 либо х8);
  • PCI Express 2.0 x4 («PCIE_X4_1»);
  • PCI Express 3.0 x16 («PCIE_X16_2», в режиме х8);
  • PCI Express 3.0 x16 («PCIE_X16_3», в режиме х16, х8 либо х1);
  • PCI Express 3.0 x16 («PCIE_X16_4», в режиме х8);
  • PCI Express 3.0 x16 («PCIE_X16_5», в режиме х8 либо х1).

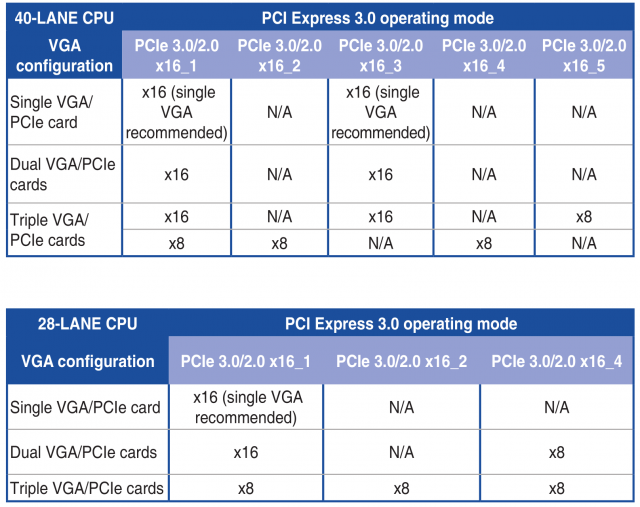

Распределение линий происходит в зависимости от установленного процессора. Если ваш CPU поддерживает 40 линий PCIe, то имеется возможность создать производительную схему из двух (х16+х16) или даже трех (х16+х16+х8) видеокарт. Реализации схемы с четырьмя (х16+х8+х8+х8) или даже с пятью (х8+х8+х8+х8+х8) адаптерами препятствует не только ограниченное количество линий, но и необходимость замены всех систем охлаждения графических ускорителей на однослотовые модели (например, конфигурация с применением СВО).

ASUS X99-S

Если же ваш процессор поддерживает только 28 линий, то весь потенциал сможет раскрыть только конфигурация с одной видеокартой, поскольку лишь один слот PCI Express 3.0 будет работать в режиме x16. Однако даже в таких условиях конфигурации 2-Way и 3-Way AMD CrossFireX и NVIDIA SLI покажут хороший уровень производительности, используя по 8 линий на разъем.

Что касается слота PCI Express 2.0 x4, то его лучше либо вообще не задействовать, оставляя ресурсы для дисковой подсистемы, либо применить для другой платы расширения, например, звуковой карты.

ASUS X99-S

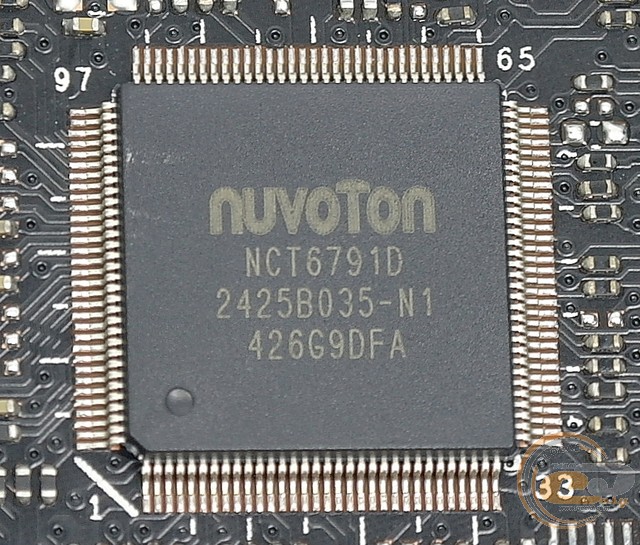

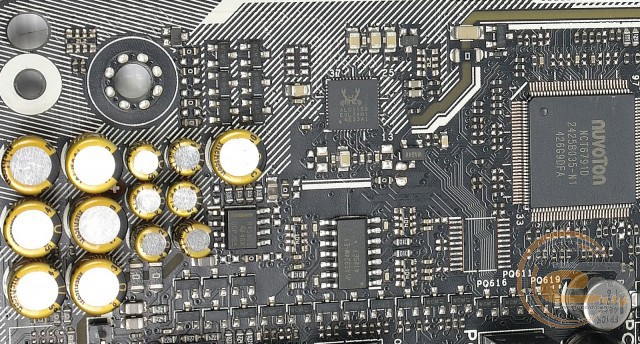

Теперь давайте детальнее изучим назначение дополнительных контроллеров. Микросхема NUVOTON NCT6791D выполняет функции Multi I/O и отвечает за мониторинг и управление вентиляторами.

ASUS X99-S

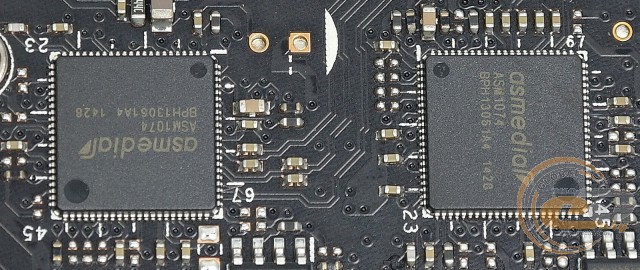

Работа восьми портов USB 3.0 на интерфейсной панели обеспечивается двумя контроллерами ASMedia ASM1074.

ASUS X99-S

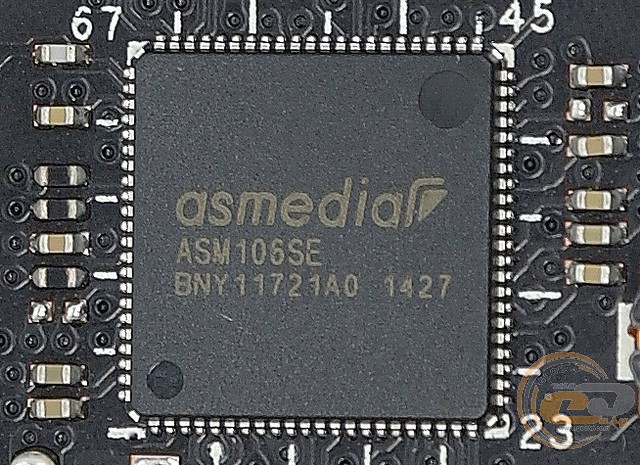

Как уже упоминалось ранее, для функционирования второго порта SATA Express используется контроллер ASMedia ASM106SE.

ASUS X99-S

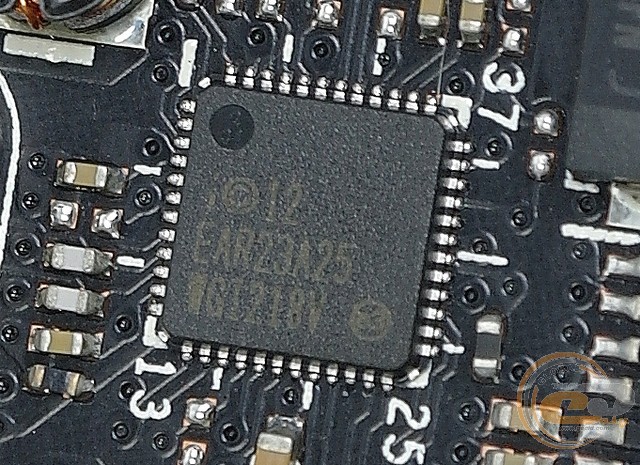

Гигабитный LAN-контроллер Intel WGI218V обеспечивает сетевые соединения. Благодаря фирменной утилите Turbo LAN имеется возможность выставить приоритет распределения траффика для каждого приложения.

ASUS X99-S

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC1150. Она соответствует фирменной концепции Crystal Sound 2. Это подразумевает использование отдельного усилителя для наушников и колонок (Texas Instruments R4580I), а также японских аудиоконденсаторов. Для защиты от помех и наводок от других компонентов материнской платы применяется специальная изолирующая полоса. А для борьбы с перекрестными наводками левый и правый аудиоканалы распаяны на разных слоях текстолита.

ASUS X99-S

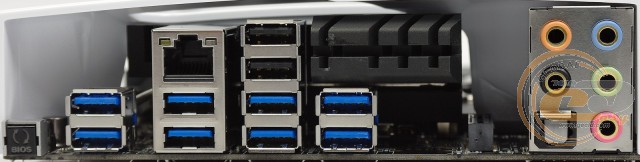

На интерфейсной панели материнской платы ASUS X99-S имеются такие разъемы:

  • 1 x кнопка «USB BIOS Flashback»;
  • 8 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x LAN (RJ45);
  • 1 x Оптический S/PDIF out;
  • 5 x аудиопортов.

Отдельного внимания заслуживает клавиша «USB BIOS Flashback». Она позволяет с помощью одного нажатия обновить или восстановить BIOS с внешнего USB-накопителя. При этом в системе может отсутствовать процессор и оперативная память. Это может отлично выручить в случае сбоя или неудачной прошивки, а также дает возможность оперативно обновить микрокод при желании замены процессора на модель нового поколения или ревизии.

ASUS X99-S

ASUS X99-S

Для организации системы охлаждения в наличии шесть 4-контактных разъемов: два для обдува процессора и четыре для подключения корпусных вертушек. Все они поддерживают управление скоростью вращения лопастей кулеров ШИМ-методом. Также доступен один 5-контактный разъем для подключения внешнего вентилятора.

UEFI BIOS

ASUS X99-S

Материнская плата ASUS X99-S оборудована современным предзагрузчиком UEFI BIOS. Фирменная оболочка выделяется лаконичным интерфейсом, русской локализацией, поддержкой мыши и множеством параметров с наглядными пиктограммами.

ASUS X99-S

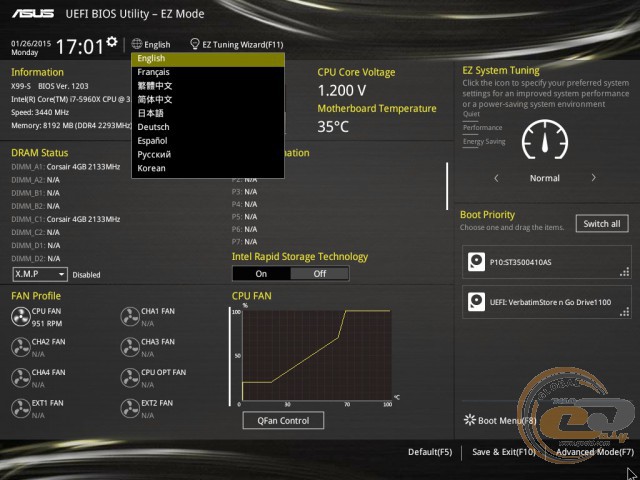

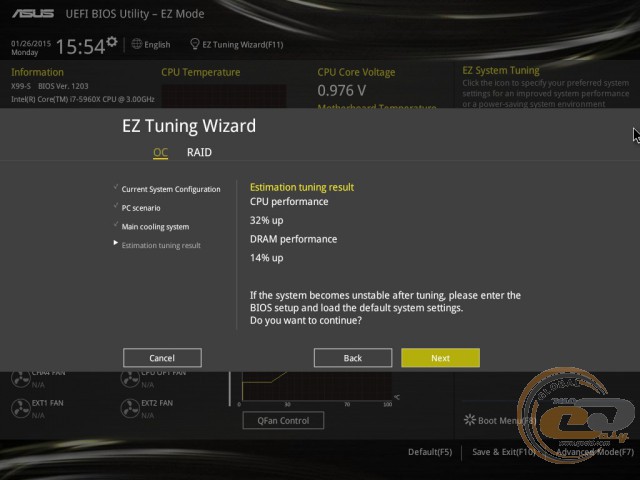

Сразу на главном экране имеется возможность быстро внести правки в работу системы. Например, можно оперативно получить доступ к инструменту Q-Fan Control для задания схемы вращения каждого вентилятора, установленного в корпусе.

ASUS X99-S

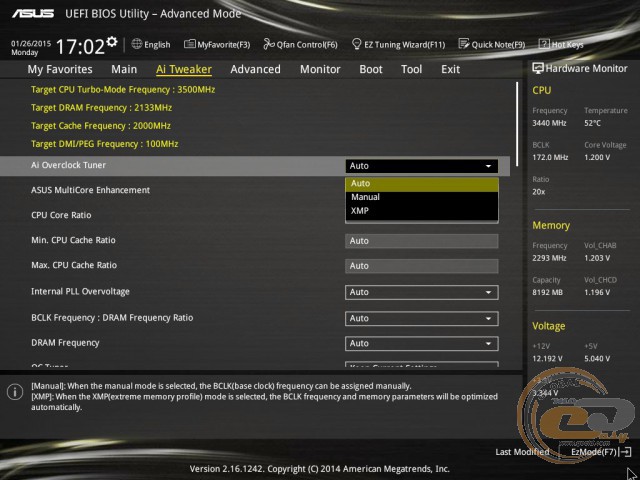

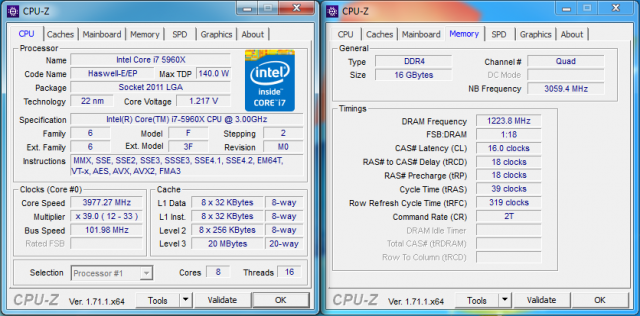

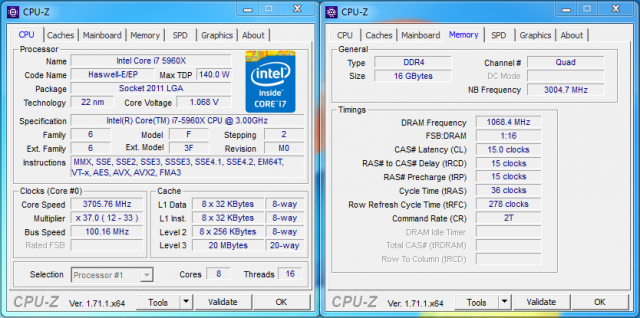

В разделе «Ai Tweaker» сгруппированы практически все настройки, связанные с разгоном. В частности, можно изменить параметры работы центрального процессора.

ASUS X99-S

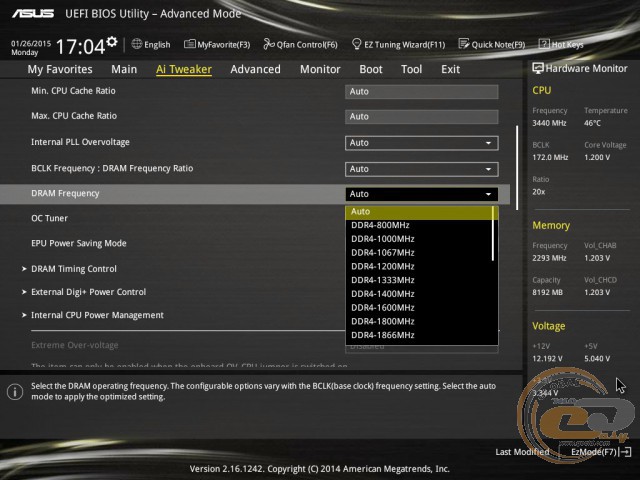

Также здесь присутствуют инструменты для установки рабочей частоты оперативной памяти.

ASUS X99-S

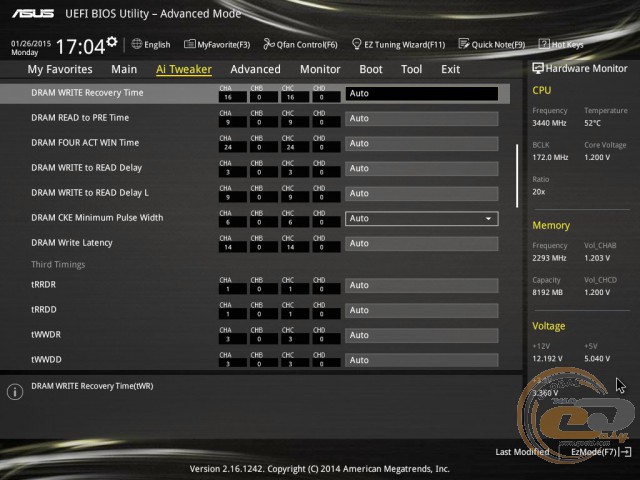

Дополнительно можно произвести регулировку задержек памяти, что может быть очень полезным при выполнении разгона.

ASUS X99-S

Внесения изменений в работу подсистемы питания DIGI+ VRM может помочь при выполнении экстремального оверклокинга, когда будет осуществляться значительное поднятие напряжения.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800 - 4000



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Rate, RAS to RAS Delay, REF Cycle Time, Refresh Interval, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Minimum Pulse Width, Write Latency





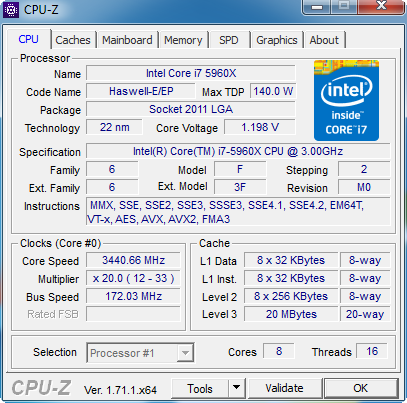

BCLK Frequency

80 – 300

0,1



Initial BCLK Frequency

80 – 300

0,1



Min. CPU Cache Ratio

12 – MAX

1



Max CPU Cache Ratio

12 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

300 – 600

50



CPU Input Boot Voltage

0,800 – 2,700

0,010



CPU Current Capability

100% – 140%

10%



CPU Power Thermal Control

115 – 136

1



DRAM Current Capability

100% – 140%

10%



Fixed DRAM Switching Frequency(KHz)

300 – 550

50



Long Duration Package Power Limit

1 – 4095

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 – 4095

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

0,800 – 1,900

0,010



PCH Core Voltage

1,20000 – 1,80000

0,00625



PCH I/O Voltage

1,20000 – 2,20000

0,00625



VCCIO CPU 1,05V Voltage

0,70000 – 1,80000

0,00625



VCCIO PCH 1,05V Voltage

0,70000 – 1,80000

0,00625



VTTDDR Voltage

0,20000 – 1,00000

0,00625



PLL Termination Voltage

0,200000 – 1,797684

0,006602



PLL Reference Offset Value

12 – 20

1

ASUS X99-S

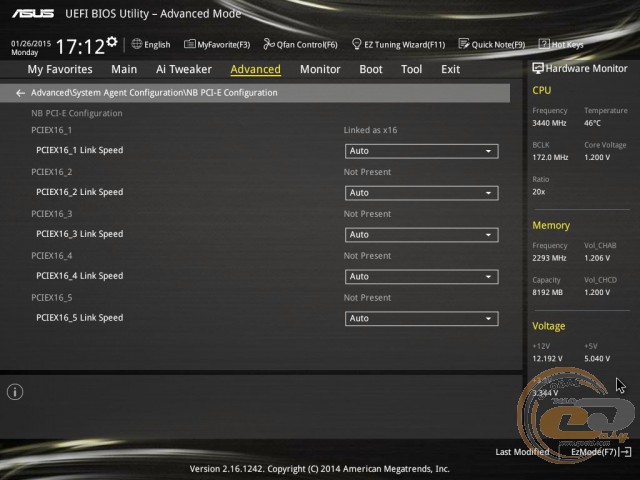

На вкладке «Advanced» можно настроить работу каждого слота для карт расширения.

ASUS X99-S

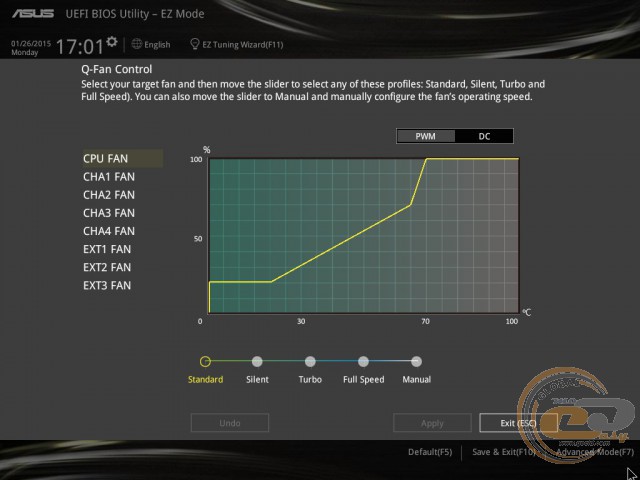

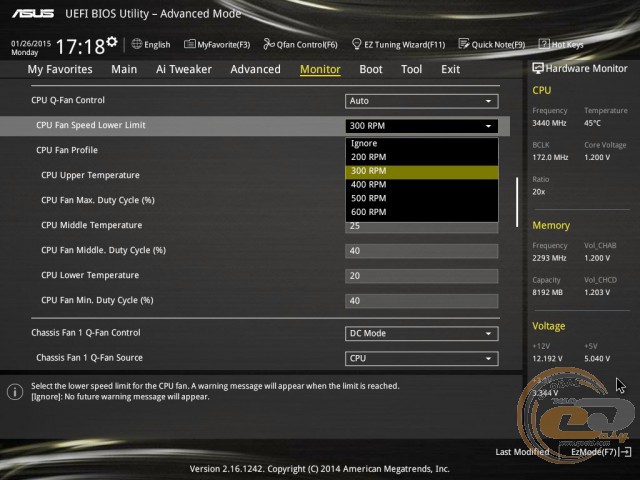

Еще один важный раздел, «Monitor», позволяет изменить скорость вращения вентиляторов, а также следить за показаниями мониторинга ключевых компонентов. Среди них присутствуют данные о частоте, температуре, напряжении и множителе процессора, а также об объеме, частоте и напряжении оперативной памяти. Дополнительно можно узнать состояние линий питания +3,3В, +5В и +12В. Эта же информация дублируется в других вкладках с помощью правой боковой панели Hardware Monitor.
