Обзор и тестирование материнской платы ASUS Z170M-PLUS

Материнская плата ASUS Z170M-PLUS предлагает весьма любопытное сочетание компактных габаритов, хорошего оснащения, высокого качества и ряда фирменных технологий. Помимо наличия интерфейсов M.2 Socket 3 и SATA Express, ключевым достоинством новинки является поддержка трех видеовыходов, включая HDMI, и современного интерфейса USB Type-C.

Что же касается стоимости, то на момент написания обзора она составляет порядка $155, что вместе с описанными выше достоинствами позволяет в теории оценить данную модель как хорошо сбалансированное решение среднего уровня для сборки домашней системы с одним из новых процессоров семейства Intel Skylake.

ASUS Z170M-PLUS

Спецификация материнской платы ASUS Z170M-PLUS:

Производитель и модель

ASUS Z170M-PLUS

Чипсет

Intel Z170

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой до 64 ГБ памяти с частотой вплоть до DDR4-3466 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / х16+х4)

2 x PCI Express 3.0 x1

Дисковая подсистема

Чипсет Intel Z170 поддерживает:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

4 x SATA 6 Гбит/с

1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный аудиокодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 3.0

2 x USB 2.0

1 х USB Type-C

3 x аудиопорта

2 x PS/2

Внутренние порты I/O

2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 х COM

1 х LPT

1 х S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

microATX

244 x 227 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS Z170M-PLUS

ASUS Z170M-PLUS

Материнская плата поставляется в картонной коробке c хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: бонусные коды на 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

ASUS Z170M-PLUS

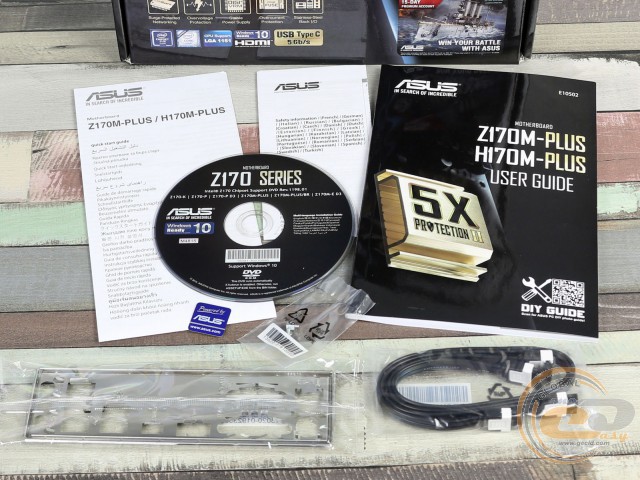

В коробке с рассматриваемой моделью поставляется только стандартный набор аксессуаров в виде диска с драйверами и утилитами, инструкции пользователя, двух SATA-шлейфов и заглушки интерфейсной панели.

Дизайн и особенности платы

ASUS Z170M-PLUS

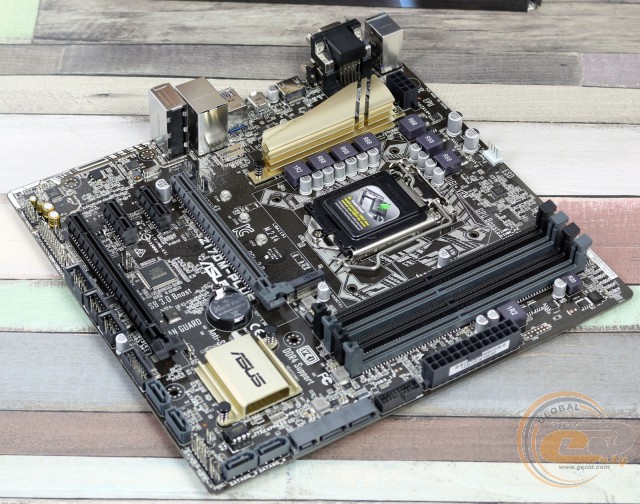

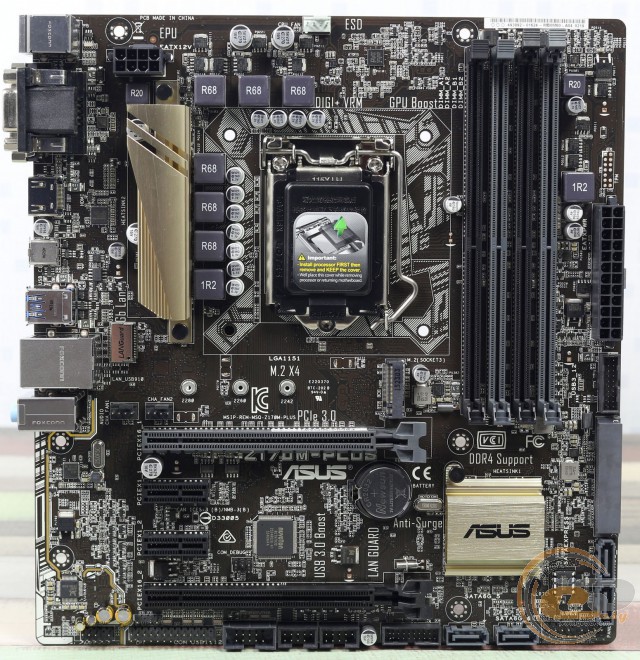

В основе новинки лежит печатная плата формата microATX коричневого цвета. Ее дизайн весьма строгий и сдержанный, что справедливо не только для печатной платы, но и для традиционного золотистого цвета радиаторов системы охлаждения.

Что же касается компоновки набортных элементов, то расположение всех портов и разъемов не затруднит процесс сборки системы. Например, DIMM-слоты оборудованы защелками только с одной стороны, так что для замены модулей оперативной памяти вам не придется предварительно отключать видеокарту.

ASUS Z170M-PLUS

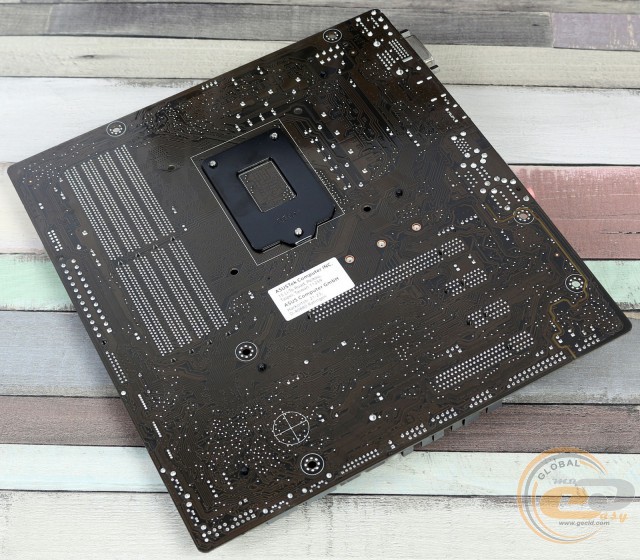

На обратной стороне печатной платы все вполне стандартно: в наличии опорная пластина процессорного разъема и пластиковые клипсы крепления радиаторов системы охлаждения.

ASUS Z170M-PLUS

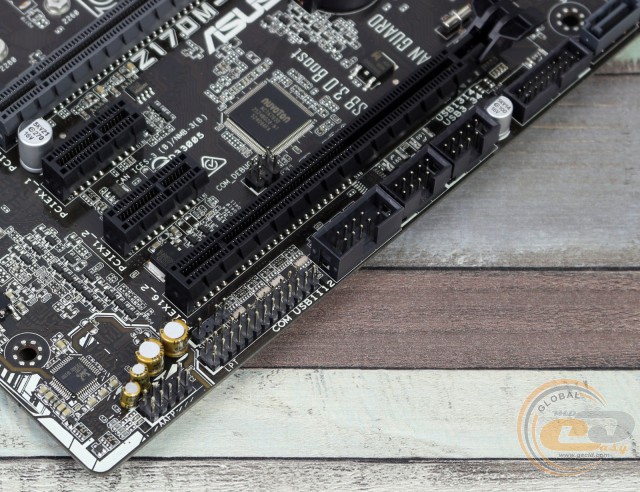

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели; S/PDIF Out; порты COM и LPT; колодка подключения фронтальной панели и джампер для сброса CMOS. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.0. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их семь: четыре внутренних и три внешних, один из которых выполнен в формате Type-C. Все порты USB обслуживаются силами чипсета.

ASUS Z170M-PLUS

ASUS Z170M-PLUS

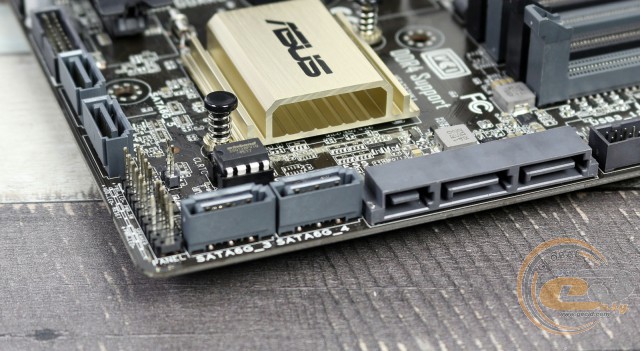

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), четырьмя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

ASUS Z170M-PLUS

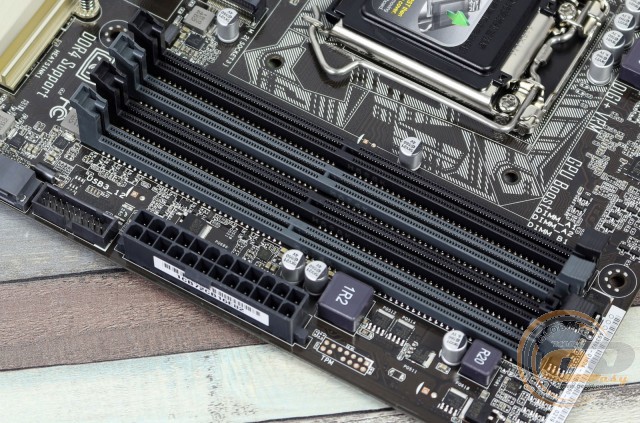

Системная плата ASUS Z170M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3466 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим рядом расположенную вторую колодку для подключения выносной панели с портами USB 3.0.

ASUS Z170M-PLUS

ASUS Z170M-PLUS

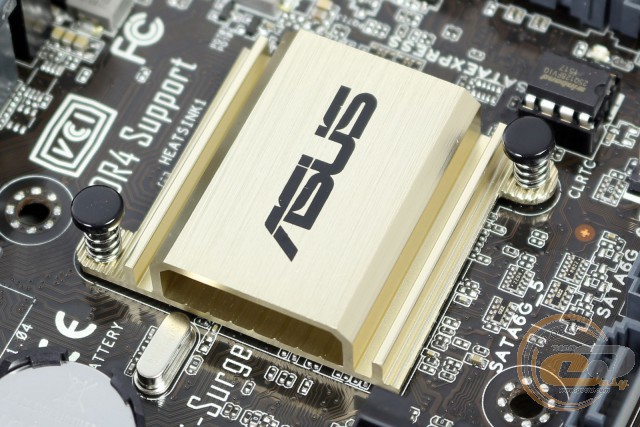

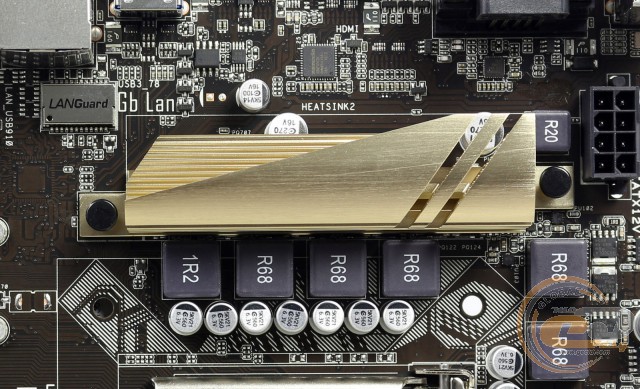

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как второй накрывает элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33°C (при разгоне − 33,4°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 43,5°C (при разгоне − 44,2°C);
  • дроссели подсистемы питания процессора – 47,1°C (при разгоне − 49,2°C);
  • полевые транзисторы подсистемы питания процессора – 52°C (при разгоне − 55,3°C).

Как видим, предустановленные радиаторы обеспечивают хорошее охлаждение ключевых компонентов.

ASUS Z170M-PLUS

ASUS Z170M-PLUS

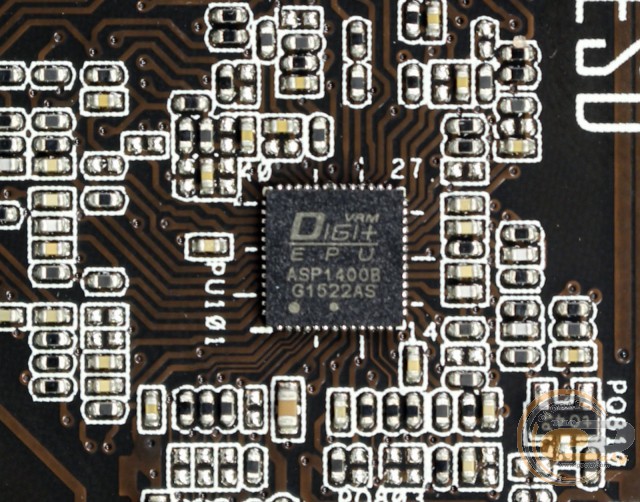

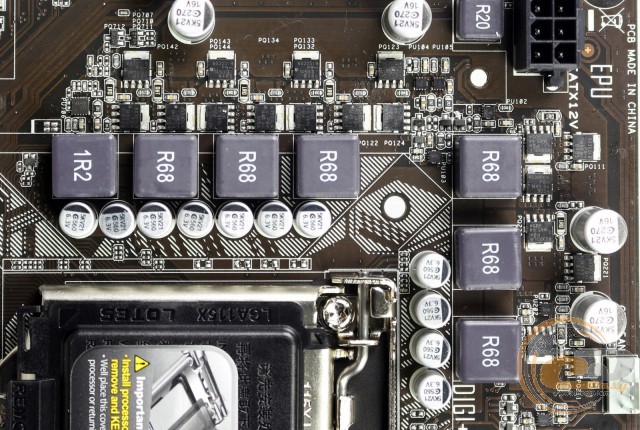

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

ASUS Z170M-PLUS

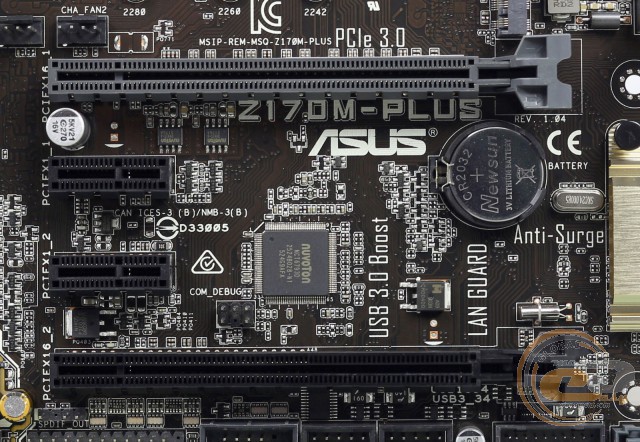

Для расширения функциональности ASUS Z170M-PLUS у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16 (в режиме х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4).

Несмотря на поддержку технологии AMD CrossFireX и наличие двух слотов PCI Express х16, говорить об установке двух графических ускорителей не стоит, поскольку из двух разъемов 16 линий использует только один, тогда как пропускная способность второго ограничена четырьмя линиями. Поэтому если вы установите две видеокарты, то работать они будут по схеме х16+х4, что не позволит раскрыть их потенциал в полной мере.
