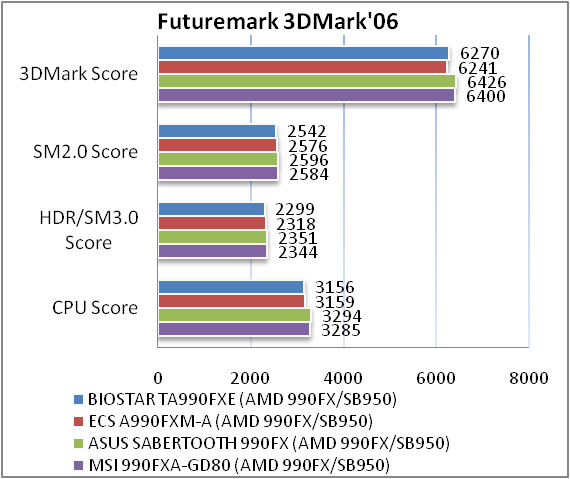

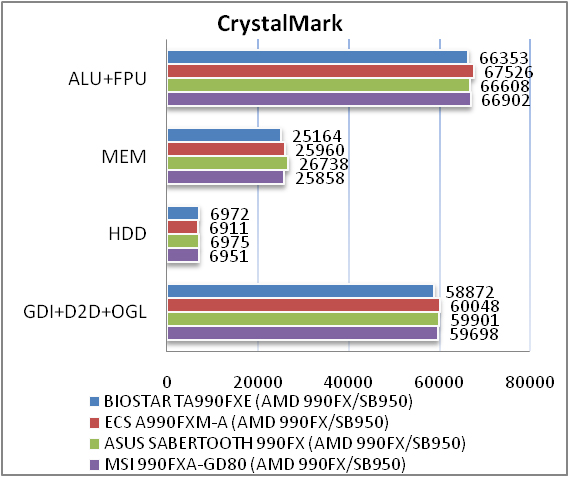

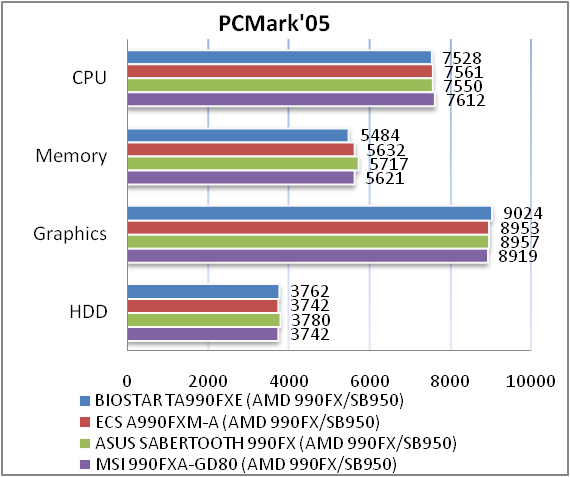

Обзор и тестирование материнской платы BIOSTAR TA990FXE

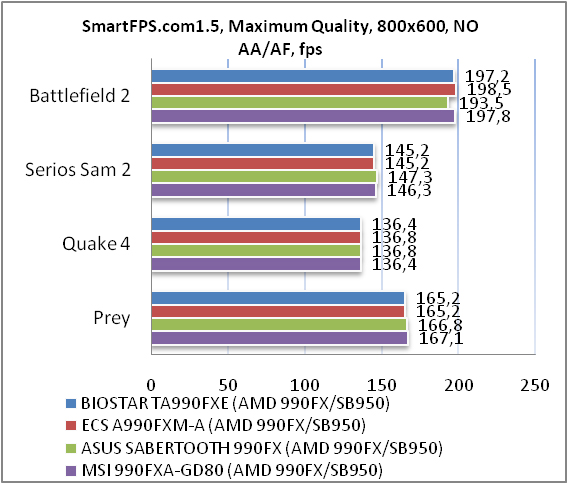

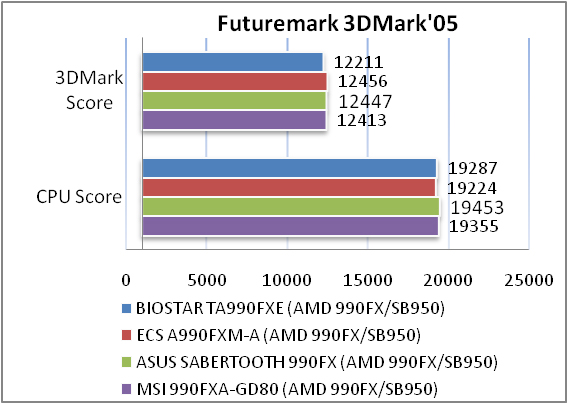

Рассматриваемая материнская плата BIOSTAR TA990FXE основана на системной логике AMD 9-й серии для процессоров Socket AM3+, благо на текущий момент в продаже уже достаточно процессоров с микроархитектурой Bulldozer. К тому же материнская плата допускает использование процессоров Socket AM3. Основным же отличием от предыдущей серии чипсетов является поддержка технологии NVIDIA SLI. Узнать больше о возможностях чипсета 9-й серии можно прочитав обзор материнской платы ECS A990FXM-A. Что касается самой материнской платы BIOSTAR TA990FXE, то благодаря двум разъемам PCI Express x16 плата явно имеет игровую направленность. Но обо всем по порядку.

BIOSTAR TA990FXE

Спецификация материнской платы BIOSTAR TA990FXE:

Производитель

BIOSTAR

Модель

TA990FXE

Чипсет

AMD 990X / SB950

Процессорный разъем

Socket AM3+

Поддерживаемые процессоры

Процессоры серии AMD AM3+ FX/Phenom II/Athlon II/Sempron
TDP до 140 Вт

Системная шина, МГц

HyperTransport 3.0 поддерживающая до 5200 МТ/c

Используемая память

DDR3 2200(O.C.)/1866/1600/1333/1066/800 МГц
Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 32 ГБ

Слоты расширения

2 x PCI-Express 2.0 x16 (x16+x16)
1 x PCI-Express 2.0 x16 (режим x4)
1 x PCI-Express 2.0 x1
2 x PCI

Технологии Multi-GPU

ATI CrossFireX
NVIDIA SLI

Дисковая подсистема

Чипсет AMD SB950 поддерживает:
5 x SATA 6.0 Гбит/с
1 x eSATA 3 Гбит/c

LAN

Atheros AR8151 10/100/1000 Мбит/с

IEEE 1394

Контроллер VIA 6315N
1 x IEEE 1394a
1 x IEEE 1394a (колодки подключения)

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC892

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения на чипсете и узле VRM процессора

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

2 x PS/2
1 х eSATA 3 Гбит/c
1 x FireWire IEEE 1394a
1 x LAN (RJ45)
2 x USB 3.0
4 x USB 2.0
1 x оптический S/PDIF выход (оптический и коаксиальный)
6 x аудио разъемов

Внутренние порты I/O

2 x USB 2.0
1 x USB 3.0
1 x IEEE 1394a
1 x S/PDIF выход
1 x COM
1 x CIR
Аудио-выходы
Разъем системной панели

BIOS

AMI Aptio

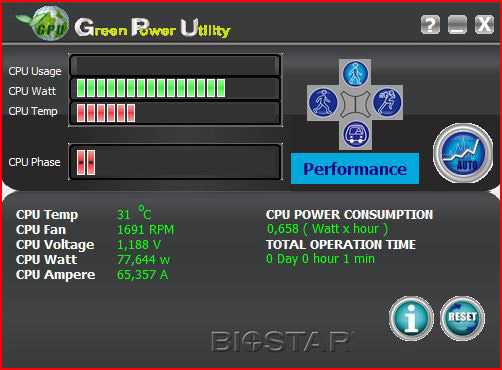

Фирменные технологии

EFI GUI Interface BIOS
BIO-Remote2
BIO-Remote
AOD ACC
100% Solid capacitor
Rapid Switch
Rapid Debug3

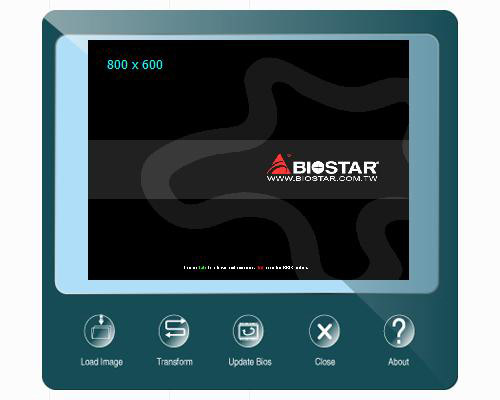

BIOS-Flasher

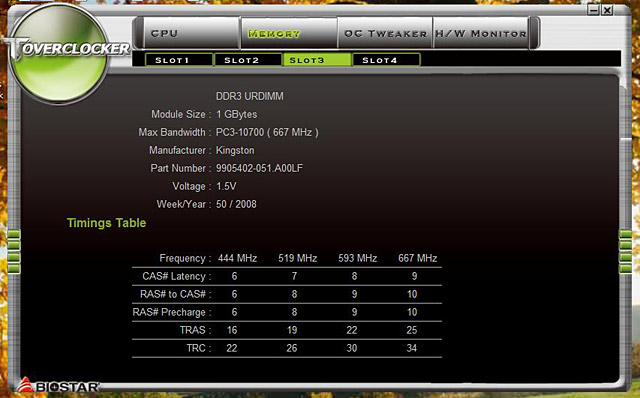

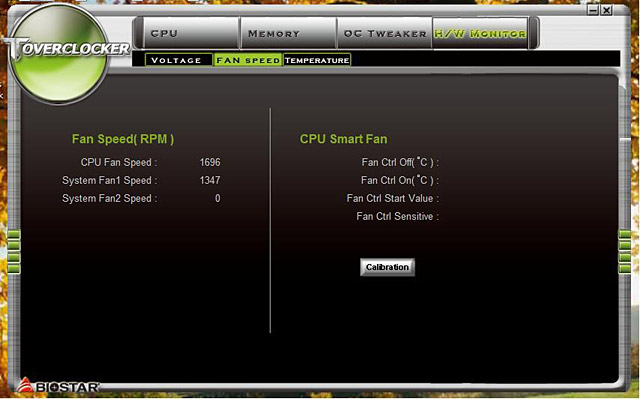

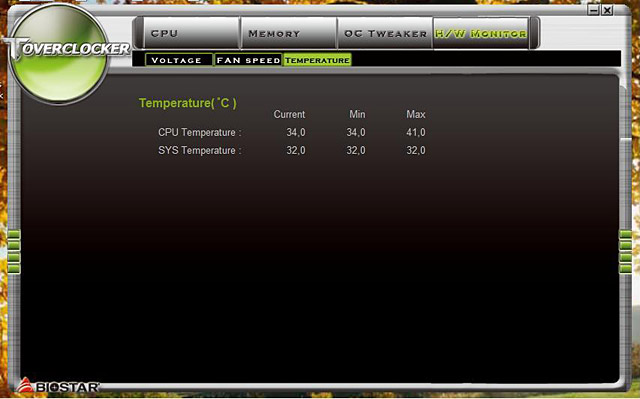

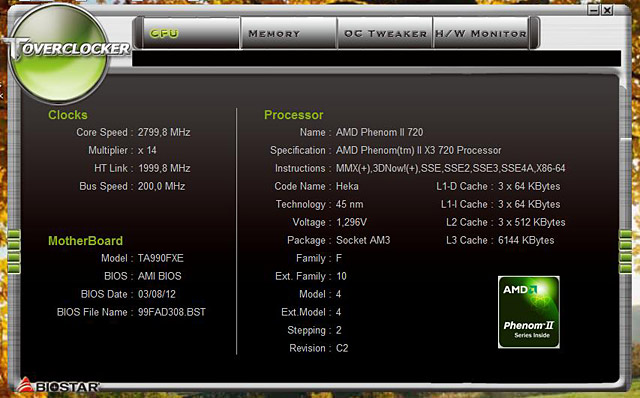

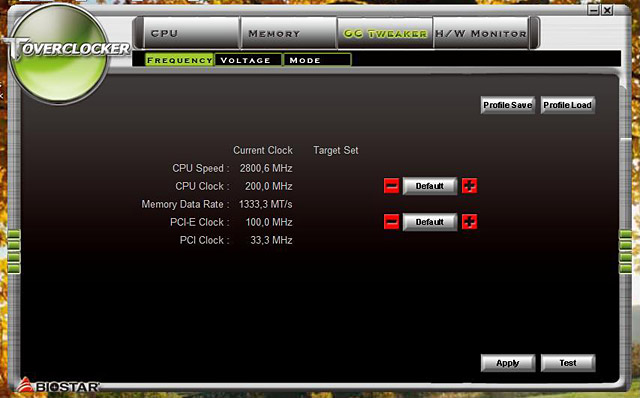

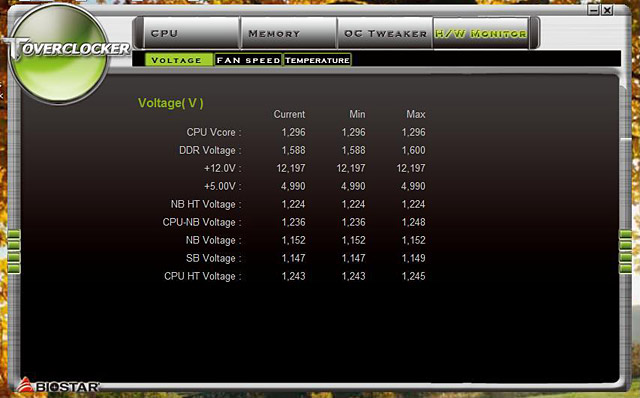

Toverclcoker OC software

Комплектация

Инструкция и руководство пользователя
4 х кабеля SATA 6 Гбит/c
2 x CrossFire моста
DVD с драйверами и утилитами

Форм-фактор Размеры, мм

ATX
305 x 244

Сайт производителя

http://www.biostar.com.tw
Новую версию BIOS и драйверов можно скачать со страницы загрузки.

BIOSTAR TA990FXE

Упаковка материнской платы BIOSTAR TA990FXE выполнена в красных тонах и очень напоминает упаковку материнских плат компании ASUS, относящихся к серии ROG. На лицевой стороне сразу бросается в глаза надпись «Extreme edition», в этом нет ничего удивительного, так как у производителей второго эшелона, что не плата, то «Extreme». Помимо этого внизу можно найти пиктограммы, обозначающие используемые технологии и особенности материнской платы.

Обратная сторона упаковки оформлена довольно необычно – в виде ярлыков рабочего стола планшетного компьютера, обозначающих используемые технологии.

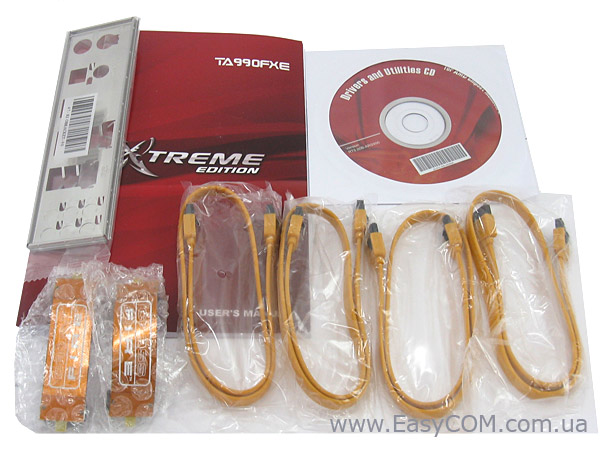

Комплектация у материнской платы BIOSTAR TA990FXE содержит все самое необходимое. Она включает:

  • Инструкцию и руководство пользователя;
  • DVD с драйверами и утилитами;
  • Заглушку для задней панели;
  • Четыре кабеля SATA 6 Гбит/c;
  • Два CrossFireX моста.

BIOSTAR TA990FXE

Материнская плата BIOSTAR TA990FXE выполнена в форм-факторе ATX. Разводка элементов выполнена вполне грамотно, за исключением PEG разъемов. При установке видеокарты с «двухэтажной» системой охлаждения во второй PEG разъем, третий разъем PCI Express x16 полностью перекрывается. Да и расстояние между двумя верхними разъемами не позволит установить многие видеоадаптеры Hi-End класса, они зачастую имеют «трехэтажную» систему охлаждения.

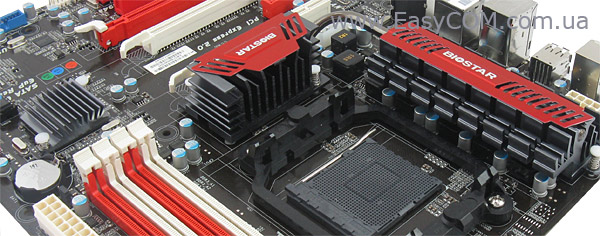

Северный мост охлаждается достаточно высоким радиатором, который совмещен тепловой трубкой с радиатором на узле питания. Благодаря такому взаимодействию температура этих радиаторов во время тестирования была всего 37ºС. В то же время, небольшой радиатор на южном мосте нагревался довольно сильно: до температуры 59ºС.

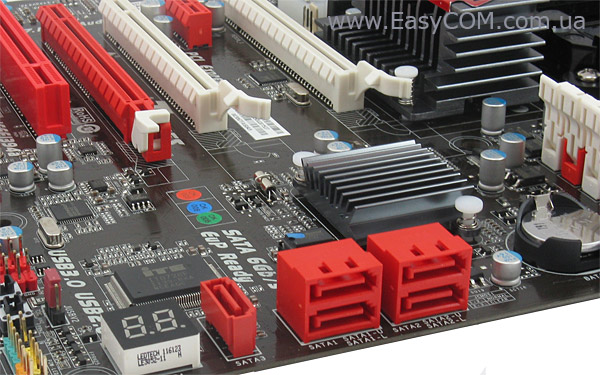

Силами AMD SB950 реализовано пять портов SATA 6.0 Гбит/с с возможностью организации RAID-массивов уровня 0, 1, 5 и 0+1. В дополнение к внутренним портам был реализован внешний порт eSATA. Поддержка восьми портов USB 2.0, из которых четыре являются внешними и четыре внутренними, тоже обеспечивается южным мостом AMD SB950. Количество портов совсем небольшое, а ведь AMD SB950 поддерживает до 14 портов USB 2.0.

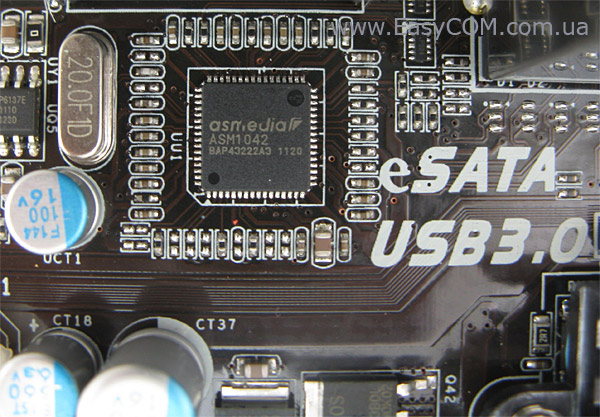

Поддержка интерфейса USB 3.0 осуществляется двумя контроллерами ASMedia ASM1042, которые обеспечивают работу двух внешних и двух внутренних портов.

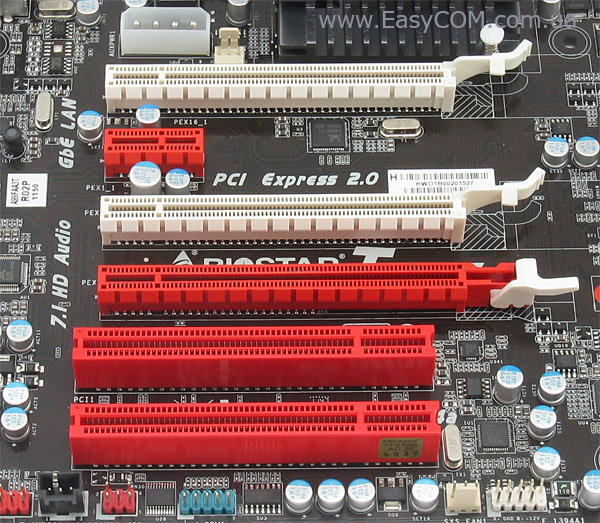

На материнской плате BIOSTAR TA990FXE имеется три разъема PCI Express x16, работающих по формуле x16+x16+x4. Благодаря такому режиму работы можно было бы собрать производительную игровую систему, но, к сожалению, есть ограничение по габаритам видеоадаптеров – два крупногабаритных видеоадаптера с «трехэтажной» системой охлаждения попросту не поместятся из-за небольшого расстояния между разъемами PCI Express x16. Но при использовании видеокарт с «двухэтажной» системой охлаждения все получится. Нижний же слот PCI Express x16 работает лишь с четырьмя линиями, поэтому рассчитывать на его использование для организации еще более мощной видеосистемы нет смысла. Кроме того, материнская плата BIOSTAR TA990FXE оснащена одним разъемом PCI Express x1 и двумя разъемами PCI, что дает хорошие возможности расширения функциональности.

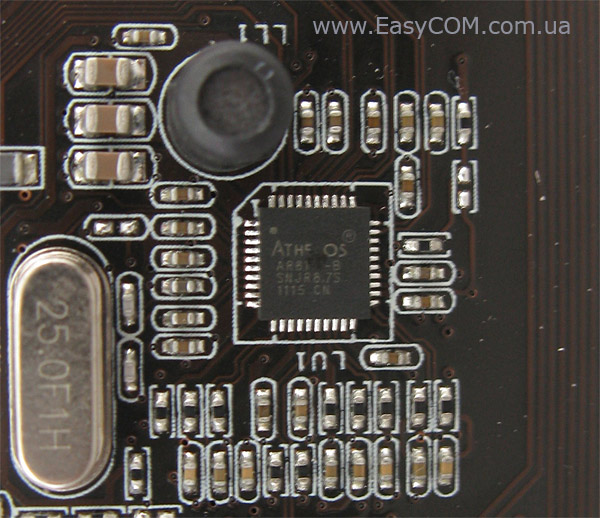

Для поддержки сетевого соединения служит гигабитный сетевой контроллер Atheros AR8151.

Аудиоподситема материнской платы основана на качественном 8-канальном кодеке Realtek ALC892.

Так же на материнской плате распаян контроллер VIA 6315N, поддерживающий два порта IEEE 1394a, один из которых внешний.

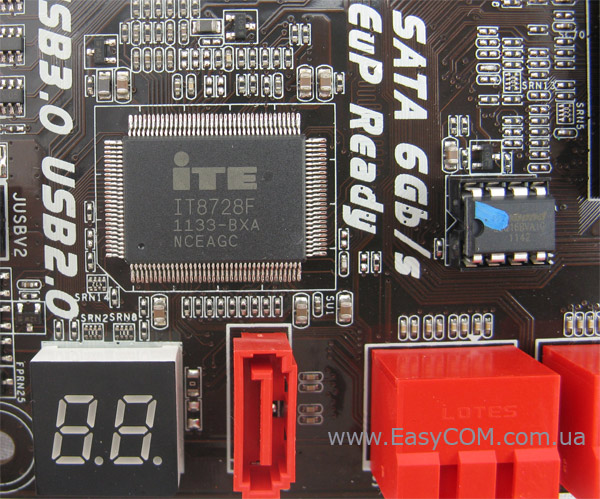

Микросхема ITE IT8728 управляет портами PS/2 и COM, а также обеспечивает мониторинг температур и скорости вращения вентиляторов.

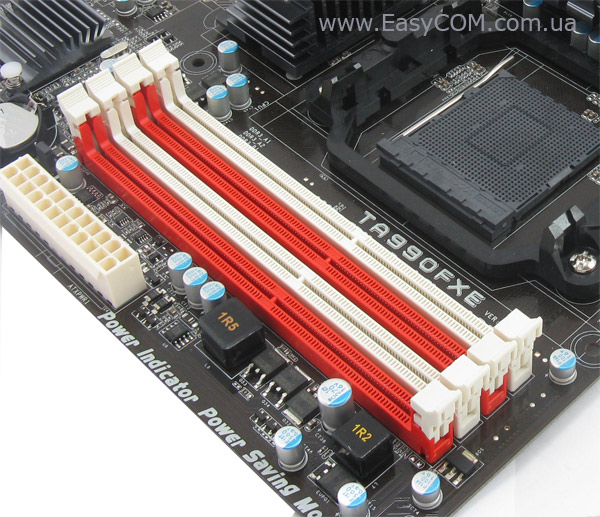

Для установки модулей оперативной памяти предусмотрено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная гарантированная эффективная частота оперативной памяти составляет 2200 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы одного цвета.

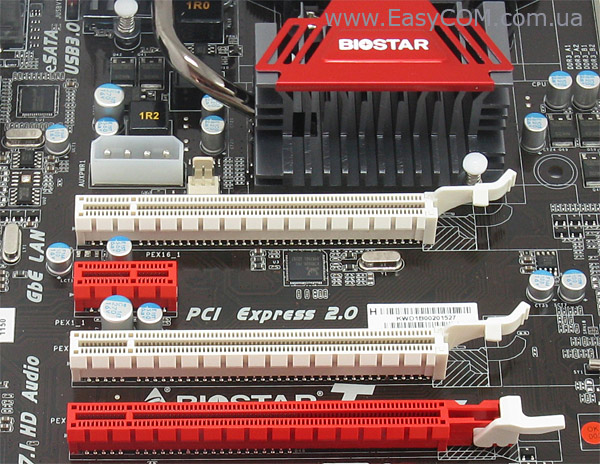

Для обеспечения стабильности графической системы на плате предусмотрен дополнительный четырехконтактный разъем питания. Использование его при работе с одной видеокартой необязательно, но желательно при использовании нескольких видеокарт.

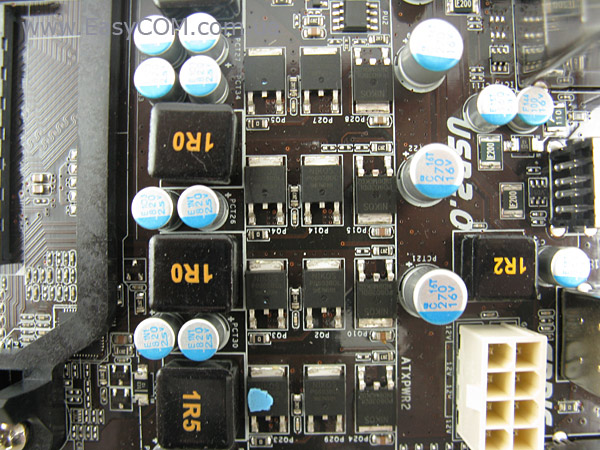

Преобразователь питания процессора выполнен по 4+1-фазной схеме: 4 фазы для подачи напряжения на ядра процессора и 1 фаза для обеспечения энергией остальной части процессора. Питание подается через восьмиконтактный разъем. Обращает на себя внимание то, что некоторые дроссели припаяны немного неровно.

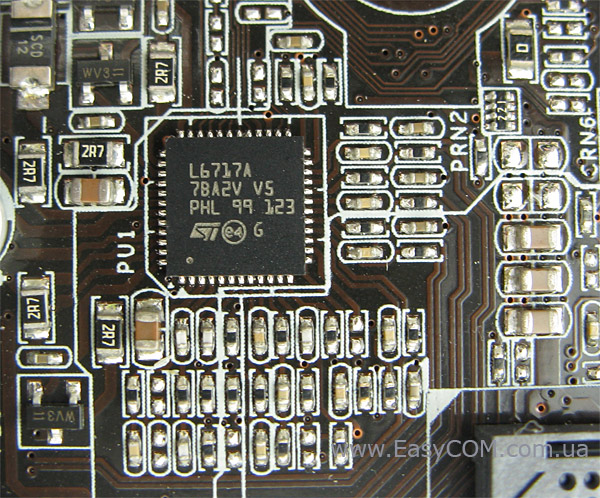

В качестве ШИМ-контроллера процессорного VRM используется микросхема STMicroelectronics L6717A. Такой же контроллер часто используется в материнских платах компании ASRock.

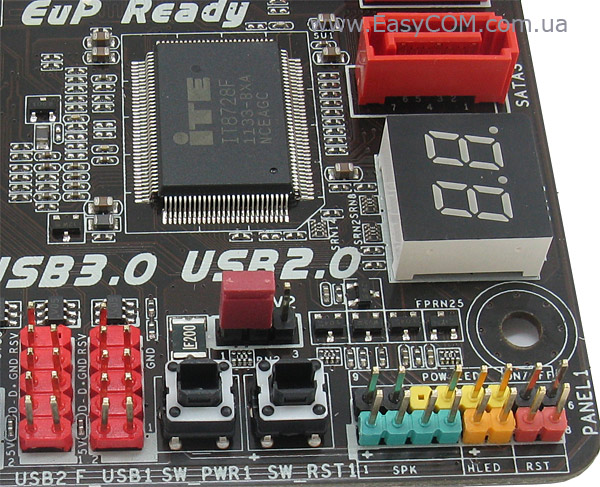

В нижнем правом углу материнской платы BIOSTAR TA990FXE расположены дополнительные кнопки питания и сброса, а также индикатор POST ошибок. Последний будет весьма полезным при наличии проблем c оборудованием при прохождении POST, как при использовании не сертифицированных компонентов, так и при разгоне.

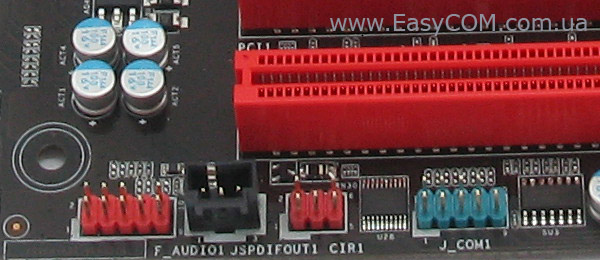

Есть поддержка CIR (Consumer InfraRed), но, к сожалению, в комплекте нет фирменного ИК-приемника и пульта, а купить их не так-то просто. Если же есть желание организовать управление с помощью пульта, то можно купить комплект с USB ИК-приемником и пультом стороннего производителя.

BIOSTAR TA990FXE

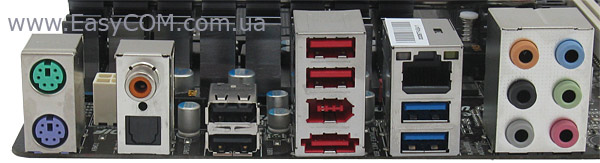

Интерфейсная панель материнской платы BIOSTAR TA990FXE выглядит вполне функциональной:

  • 2 x PS/2;
  • 4 x USB 2.0;
  • 2 x USB 3.0 (синего цвета);
  • 1 x IEEE 1394a;
  • 1 x RJ45;
  • 1 x оптический S/PDIF;
  • 1 x коаксиальный S/PDIF;
  • 1 x eSATA;
  • 6 аналоговых аудиоразъемов.

Особо стоит отметить наличие двух разъемов PS/2, что сейчас встречается редко. А также наличие трех видов аудиовыходов, что придется по вкусу владельцам многоканальной акустики и другого аудио оборудования.

BIOSTAR TA990FXE

На материнской плате BIOSTAR TA990FXE имеется три разъема для подключения вентиляторов. Два 4-контактных разъема для процессорного кулера и корпусного вентилятора, и один 3-контактный для корпусного вентилятора. Возможности по организации улучшенного воздушного охлаждения весьма скромны, но с другой стороны, как правило, двух корпусных вентиляторов на вдув/выдув бывает достаточно.

UEFI BIOS

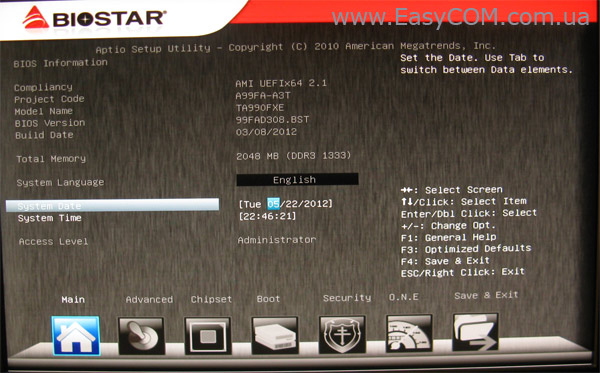

В качестве предзагрузчика на материнской плате BIOSTAR TA990FXE используется AMI Aptio с вполне дружелюбным интерфейсом. Навигация по пунктам меню производится с помощью клавиатуры.

Настройки, необходимые для разгона, находятся в разделе «O.N.E.»:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

C1E
SVM
PowerNow
HTC





Опорная частота

CPU Clock

200-600 МГц

1

Установка частоты памяти

Memclock

DDR3-667 МГц,
DDR3-800 МГц,
DDR3-1066 МГц, DDR3-1333 МГц,
DDR3-1600 МГц,
DDR3-1866 МГц,
DDR3-2200 МГц.



Настройки таймингов памяти

Memory Timing Mode

CL, 2TCMD, TRCD, TRP, TRTP, TRAS, TRC, TWR, TRRD, TWTR.



Настройка частоты HyperTransport

HT Frequency

200 – 2600 МГц

200 МГц

Напряжение ЦП

CPU Vcore

От +0,050 до +1,450 В

0,05 В

Напряжение на контроллере памяти

CPU-NB Over Voltage

От +0,050 до +0,200 В

0,05 В

Напряжение шины HT

CPU-HT Over Voltage

От +0,010 до +0,300 В

0,01 В



NB-HT Over Voltage

От +0,010 до +0,300 В

0,01 В

Напряжение на северном мосте

NB Over Voltage

От +10 до +500 В

0.01 В

Напряжение на южном мосте

SB Over Voltage

От +0,01 до +0,3 В

0,01 В

Напряжение на модулях памяти

Memory Over Voltage

От -0,250 до +0,490 В

0,01 В

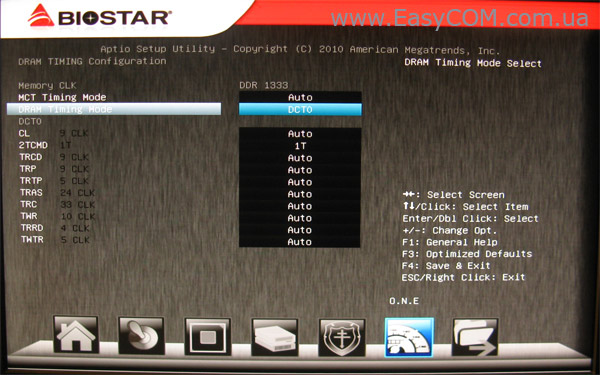

Материнская плата располагает основными возможностями настройки таймингов оперативной памяти.

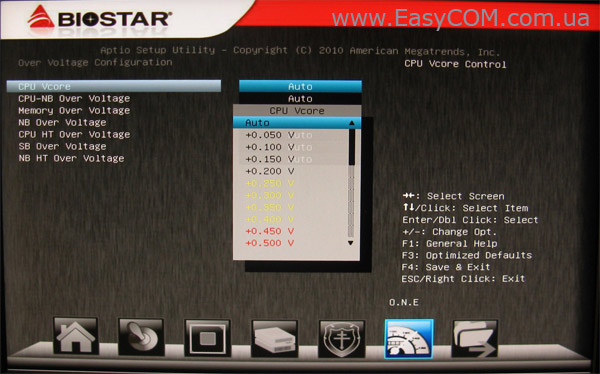

Для увеличения стабильности имеется большое количество настроек управления питания на основных узлах. При настройке отображаются не конкретные значения напряжения, а то, насколько оно увеличится, что не всегда удобно.

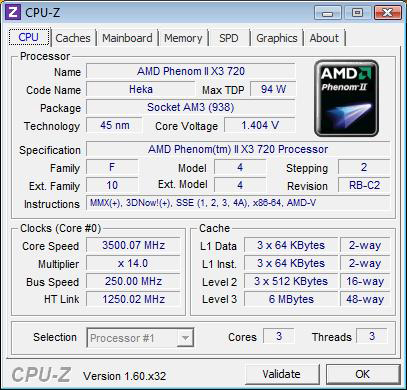

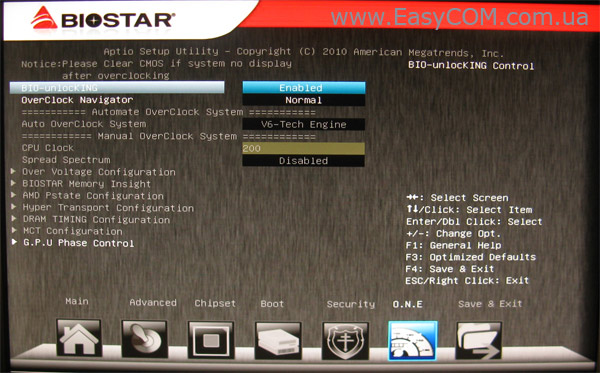

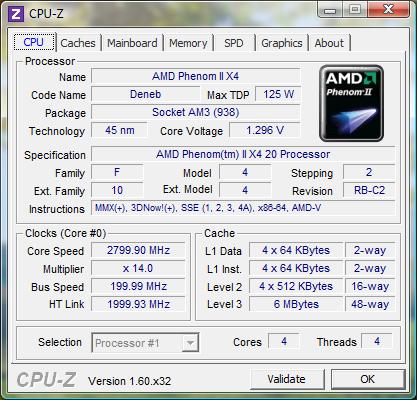

Для разблокировки заблокированных ядер процессора есть отдельный пункт меню «BIO-unlocking». С помощью него нам удалось разблокировать четвертое ядро процессора.

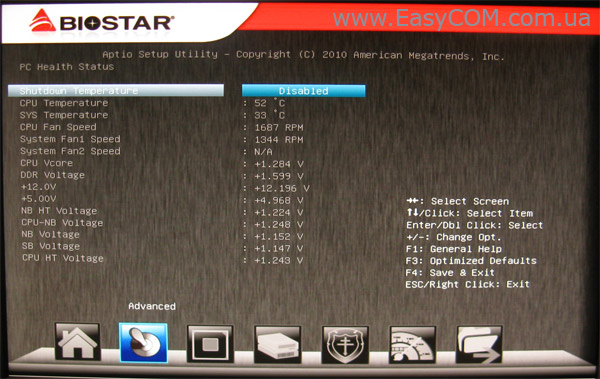

Раздел мониторинга находится в разделе «Advanced» и называется «PC Health Status». В нем можно следить за следующими показателями:

  • Температуры процессора и материнской платы;
  • Напряжение на процессоре;
  • Напряжение на модулях памяти;
  • Напряжения NB-HT, CPU-NB, CPU-HT;
  • Напряжение на северном и южном мостах;
  • Напряжения на основных линиях питания +5В и +12В;
  • Скорости вращения процессорного и корпусных вентиляторов.

Информации достаточно много, мониторинг реализован очень хорошо. Обычно в этом же разделе находится пункт Smart Fan, но в данном случае он находится в разделе «Advanced».

Стоит отметить, что в текущей версии микропрограммы нет возможности изменить процессорный множитель.
