Обзор и тестирование материнской платы BIOSTAR TPower X79

В то время как ведущие производители материнских плат выпускают под каждую платформу целый спектр продуктов с разными возможностями и стоимостью с тем, чтобы удовлетворить потребности максимального количества пользователей, компании с меньшим оборотом вынуждены ограничиваться гораздо меньшим количеством моделей. Так, в арсенале компании BIOSTAR, о продукте которой и пойдет сегодня речь, на настоящий момент присутствует единственная материнская плата на платформе LGA 2011 - в связи с этим возникает предположение, что если продукт всего один, то он должен быть интересен наиболее широкой аудитории. Для этого нужно соблюсти два условия: обеспечить разумную стоимость и соединить в составе решение наиболее оптимальный набор функций. Стоимость данного решения на зарубежном рынке составляет порядка $230, таким образом, ознакомившись с настоящим обзором материнской платы BIOSTAR TPower X79, вы сможете легко решить данное уравнение.

BIOSTAR TPower X79

Спецификации материнской платы BIOSTAR TPower X79:

Производитель

BIOSTAR

Модель

TPower X79

Чипсет

Intel X79 Express

Процессорный разъем

Socket LGA 2011

Поддерживаемые процессоры

Процессоры Intel Core i7 второго поколения (Sandy Bridge-E)

Используемая память

DDR3 1066/1333/1600/1866*/2133*/2400*(OC)

Поддержка памяти

4 x 240-контактных DIMM четырехканальной архитектуры до 32 ГБ

Слоты расширения

3 x PCI-E 3.0 x16
2 x PCI-E x1
1 x PCI

Дисковая подсистема

Чипсет Intel X79 Express поддерживает:
2 x SATA 6.0 Гб/с,
3 x SATA 3.0 Гб/с;
1 x eSATA 3.0 Гб/с, поддержка SATA RAID 0, 1, 5, 10

Чип ASMedia ASM1061 поддерживает:
2 x SATA 6.0 Гб/с.

LAN

Гигабитный сетевых контроллер Realtek 8111E

Звуковая подсистема

Realtek ALC898, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

Питание

24-контактный разъем питания ATX
2 x 8-контактных ATX12V разъема питания
4-контактный для периферийных устройств (типа MOLEX)

Охлаждение

Алюминиевый радиатор на чипсете, соединенный тепловой трубкой с алюминиевым радиатором на MOSFET.

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 для клавиатуры
6 x USB 3.0
2 x USB 2.0
1 x eSATA 3 ГБ/с
1 x LAN (RJ45)
1 x оптический SPDIF
8-канальный аудио выход

Внутренние порты I/O

2 x USB 2.0 (до шести дополнительных)
1 x USB 3.0 (до двух дополнительных, 19-контактный разъем)
3 x SATA 3.0 Гб/с
4 x SATA 6.0 Гб/с
1 x S/PDIF выход
1 x кнопка Power
1 x кнопка Reset
1 x кнопка очистки CMOS
1 x двухсегментный индикатор POST-кодов
1 x разъем последовательного порта
1 x Разъем CIR
Аудио разъемы передней панели
Разъем системной панели

BIOS

64 Мб ПЗУ
UEFI BIOS, PnP, DMI 2.0, WfM 2.0,
SM BIOS 2.6, ACPI 2.0a

Фирменные технологии

uEFI GUI Interface BIOS
THX TruStudio Pro
BIO-Remote2
BIO-Remote
Space-Pipe Thermal solution
100% Solid capacitor
Puro Tone HD Audio Technology
Rapid Switch2
Rapid Debug3
BIOS-Flasher
BIOS-Relife
Toverclcoker OC software
Charger Booster

Комплектация

руководство пользователя;
диск с драйверами и утилитами;
6 x кабелей SATA;
SLI-мост;
CrossFire-мост;
заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

ATX
305 x 244

Сайт производителя

http://www.biostar-russia.ru/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

BIOSTAR TPower X79

Материнская плата BIOSTAR TPower X79 распространяется в весьма привлекательной упаковке, оформленной в темно-красных тонах. На лицевой стороне упаковки приводится наименование модели материнской платы, а также подается информация о некоторых ее характерных особенностях при помощи пиктограмм. Так, рассматриваемый продукт поддерживает шину PCI Express 3.0, технологии ATI CrossFireX и NVIDIA SLI, обеспечивает высокое качество звука с соотношением сигнал-шум 110 дБ и содержит удвоенный объем меди в слое питания и в слое заземления.

BIOSTAR TPower X79

Оригинально оформлена задняя сторона упаковки материнской платы – пиктограммы, представляющие ключевые особенности продукта, выполнены в виде ярлыков на дисплее «Apple-подобного» устройства. Ниже приводим расшифровку некоторых пиктограмм:

  • BIO-Remote2 – приложение, которое позволяет при помощи протокола Wi-Fi соединить компьютер со смартфоном на базе Android, либо же с устройством Apple (вот по какой причине, очевидно, на задней стороне упаковки изображено нечто похожее на iPad), после чего можно использовать смартфон как пульт дистанционного управления некоторыми возможностями компьютера.

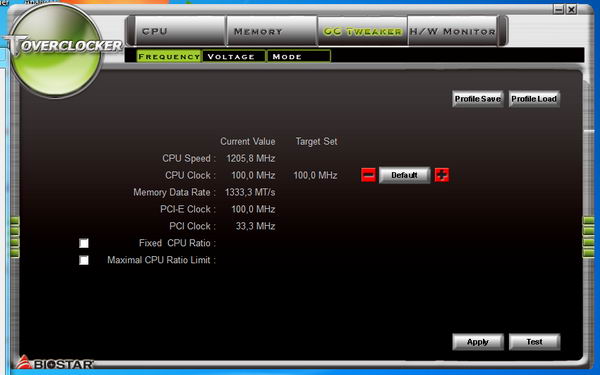

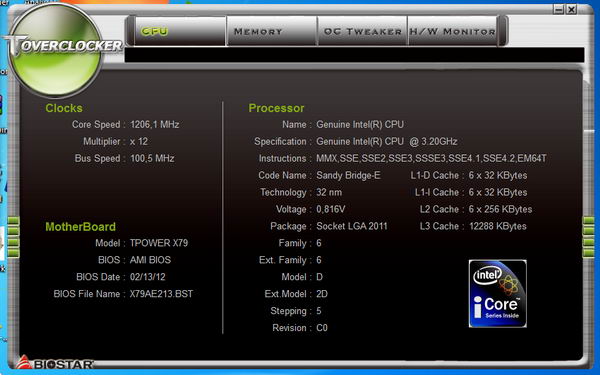

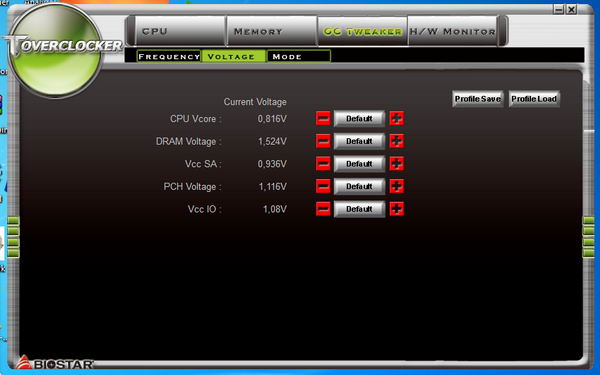

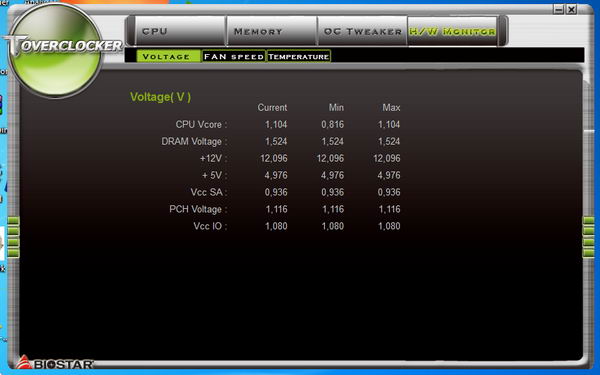

  • Утилита T-Overclocker позволит непосредственно в среде ОС разгонять процессор и память, контролировать вентиляторы, а также использовать профили для быстрого разгона.
  • Rapid Switch 2 – это обыкновенный набор набортных переключателей, предназначенных для включения, перезагрузки системы или сброса настроек CMOS.

BIOSTAR TPower X79

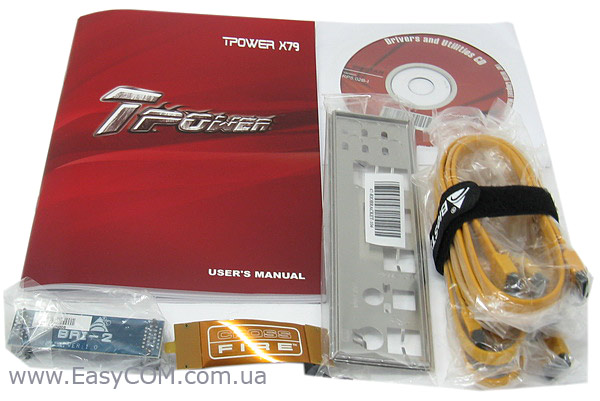

Комплект поставки BIOSTAR TPower X79 состоит из следующего набора компонентов:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • 6 x кабелей SATA;
  • SLI-мост;
  • CrossFire-мост;
  • заглушка интерфейсной панели.

Все необходимое для сборки системы и начала эксплуатации присутствует, не хватает, разве что, выносного модуля с портами USB 3.0 на переднюю панель системного блока, так как плата оснащена набортным 19-контактным разъемом USB 3.0. Зато в комплекте есть по одному SLI и CrossFire мосту.

BIOSTAR TPower X79

Материнская плата BIOSTAR TPower X79 имеет размеры стандартного форм-фактора ATX, что позволит уместить ее в любой среднестатистический корпус. По стилю оформления она весьма схожа с решениями от ASUS серии ROG – здесь также преобладают темно коричневые и красные цвета. Удобство эксплуатации рассматриваемой системной платы обещает быть достаточно высоким – все жизненно-важные порты и разъемы расположены с умом, подключенные кабели и оборудование не будут мешать друг другу. Единственный момент, который может вызвать некоторые неудобства, касается вертикально расположенного порта SATA, который может блокироваться в случае установки длинного графического адаптера.

BIOSTAR TPower X79

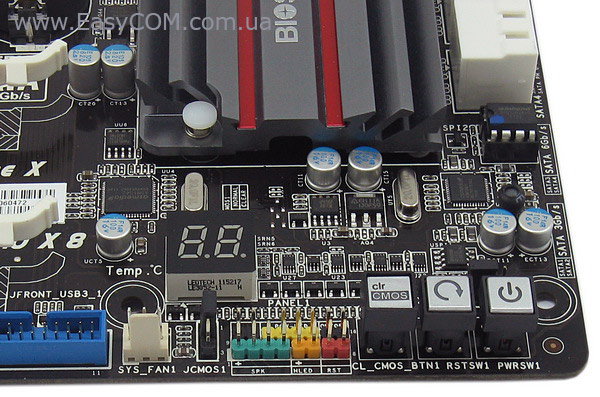

Поскольку материнская плата BIOSTAR TPower X79 позиционируется как решение для оверклокеров, на ней можно найти блок с кнопками включения, перезагрузки, сброса настроек CMOS, а также индикатор POST-кодов, который может оказаться весьма полезным в процессе проведения оверклокерских экспериментов.

BIOSTAR TPower X79

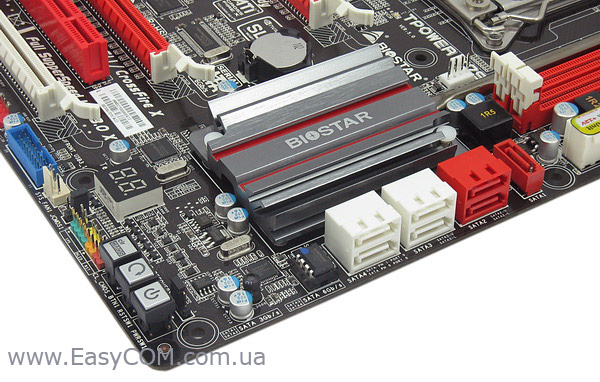

Возможности по организации дисковой подсистемы рассматриваемой материнской платы определены функционалом PCH Intel X79 Express, а также единственным дополнительным контроллером - ASMedia ASM1061. Чипсет отвечает за функционирование четырех портов SATA 3 Гб/c и двух SATA 6 Гб/c с возможностью построения конфигураций SATA RAID 0, 1, 5, 10. При этом на борту платы находится только один порт SATA 3 Гб/c, второй чипсетный порт данной спецификации выведен на панель интерфейсов платы в виде eSATA 3 Гб/c. Контроллер ASMedia ASM1061 управляет двумя дополнительными портами SATA 6 Гб/c. Таким образом, на самой материнской плате доступно сразу четыре порта быстрой спецификации, чего должно быть достаточно в большинстве случаев.

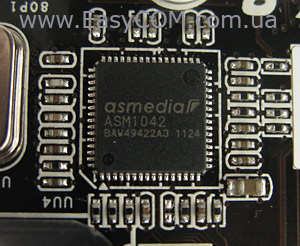

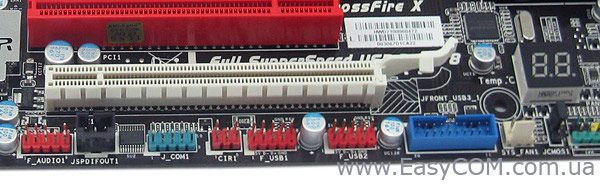

Чипсетная микросхема на рассматриваемой системной плате также отвечает за функционирование шести портов USB 2.0, два выведены на интерфейсную панель, а еще четыре можно подключить при помощи двух набортных коннекторов. Любопытно, что порты высокоскоростного стандарта USB 3.0 реализованы в составе BIOSTAR TPower X79 в большем количестве, чем порты USB 2.0 – в общей сложности плата позволяет воспользоваться восемью портами нового стандарта. Шесть портов выведены на панель интерфейсов, еще два подключаются на самой плате при помощи 19-контактного разъема (маркирован синим цветом, однако модуль, необходимой для подключения портов, в комплект поставки не входит). Обеспечивают функционирование восьми портов USB 3.0 четыре микросхемы ASMedia ASM1042, распаянные в разных областях материнской платы.

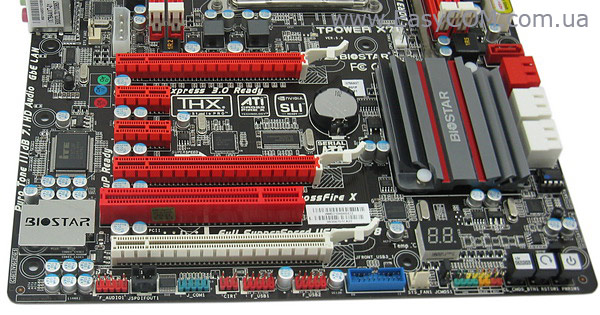

Возможности расширения BIOSTAR TPower X79 достаточно широки и позволяют подключать самое разное оборудование – пользователю доступны в общей сложности шесть слотов расширения: три PCI-Express 3.0 x16, два PCI-Express 2.0 x1 и один PCI. Наличие трех PEG-слотов PCI-Express 3.0 x16 позволит создать весьма производительную видеоподсистему из трех видеокарт, работающих по схеме x16/x16/x8, объединенных при помощи технологий ATI CrossFireX или NVIDIA 3-Way SLI, что позволяет рекомендовать рассматриваемую материнскую плату, в том числе, и хардкорным геймерам. То, что производитель нацеливает BIOSTAR TPower X79 и на любителей высокой производительности в компьютерных играх, косвенно подтверждается и наличием мостов ATI CrossFire и NVIDIA SLI в комплекте поставки. Кроме того, для обеспечения максимальной стабильности в случае установки трех высокопроизводительных видеокарт рекомендуется воспользоваться 4-контактным разъемом питания типа MOLEX, который расположился недалеко от верхнего слота PCI-Express 3.0 x16.

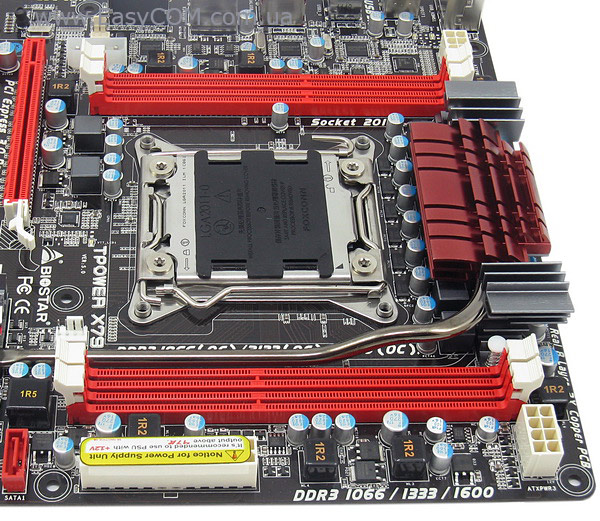

Материнская плата BIOSTAR TPower X79 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3 с поддержкой четырёхканальной архитектуры. Гарантируется поддержка платой модулей, работающих на частоте вплоть до 2400 МГц в режиме разгона, максимально возможный объем банков памяти составляет 32 ГБ, которого можно достичь после установки четырех модулей по 8 ГБ. Порядок заполнения слотов памяти изменяется в зависимости от количества модулей памяти, и режима ее работы, поэтому при сборке системы необходимо руководствоваться инструкцией по эксплуатации данной материнской платы.

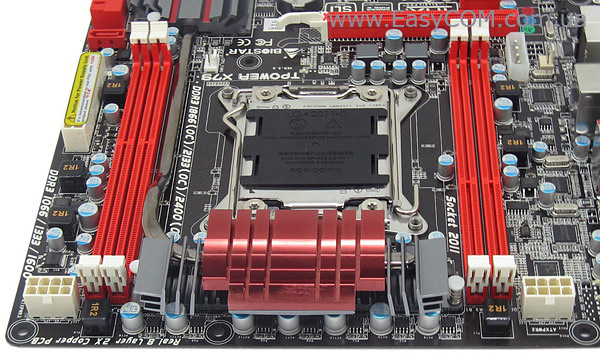

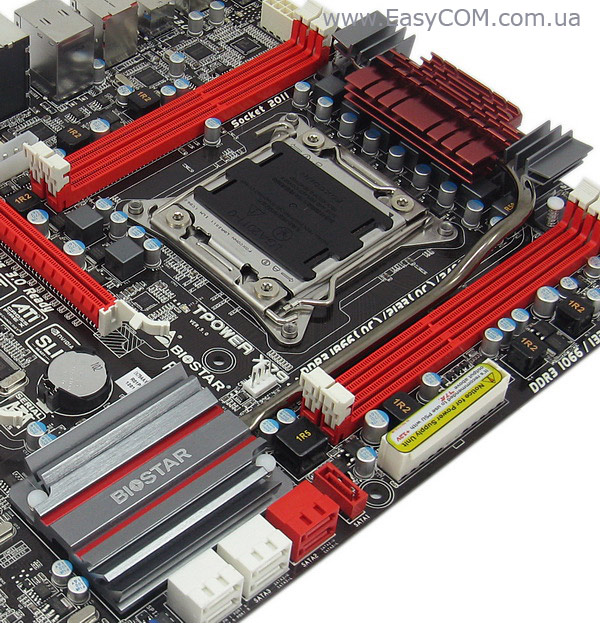

На рассматриваемой материнской плате реализован достаточно мощный девятифазный модуль управления напряжением питания процессора, находящийся под контролем ШИМ-контроллера Intersil ISL6366. Примечательно то, что подача энергии на процессор может осуществляться при помощи двух 8-контактных ATX12V разъемов питания, однако подключать второй разъем питания целесообразно лишь в случае проведения на плате серьезных оверклокерских экспериментов. Элементная база в составе рассматриваемого решения, как полагается, состоит из высококачественных компонентов – твердотельных конденсаторов и полевых транзисторов с низким сопротивлением открытого канала RDS(on). В целом, особенности системы питания BIOSTAR TPower X79 не дают никаких поводов усомниться в том, что данная материнская плата способна выдержать разгон любой степени тяжести.

Система охлаждения рассматриваемой материнской платы основана на двух достаточно габаритных алюминиевых радиаторах, соединенных тепловой трубкой. Оба радиатора имеют хорошую степень оребрения, что позволяет им эффективно рассеивать тепло: так, в процессе тестирования материнской платы ни один радиатор не нагревался свыше 45°C. А вот крепление для радиаторов системы охлаждения используется как на недорогих материнских платах – здесь применены обыкновенные пластмассовые фиксаторы.

На обратной стороне платы не обнаружилось никаких элементов, требующих охлаждения, что еще раз подтверждает удачную проработку дизайна PCB.

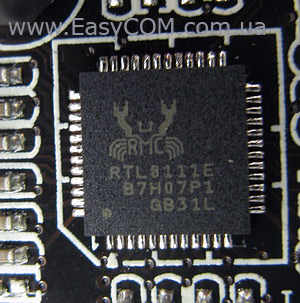

Для поддержки сетевых соединений на материнской плате BIOSTAR TPower X79 служит гигабитный LAN-контроллер Realtek 8111E.

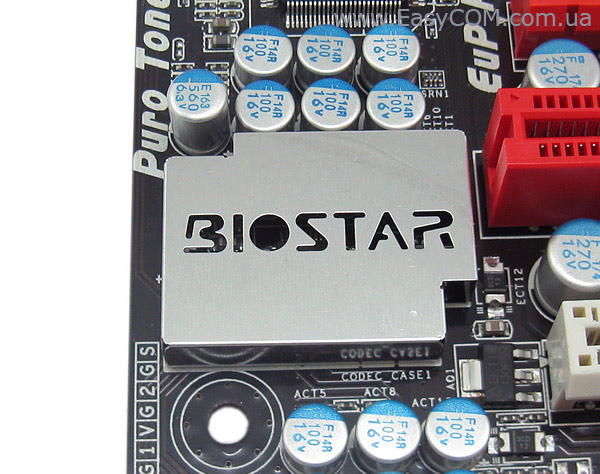

Звуковая подсистема рассматриваемого сегодня решения основана на популярном HDA-кодеке 8-канального звука Realtek ALC898, накрытого в данном случае симпатичным металлическим кожухом.

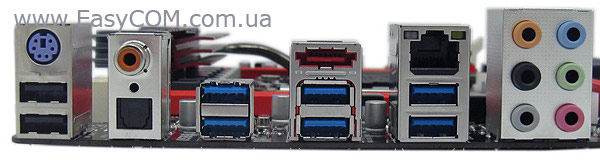

На интерфейсной панели BIOSTAR TPower X79 присутствует следующий комплект портов и разъемов:

  • 1 x PS/2 для клавиатуры;
  • 6 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x eSATA 3 ГБ/с;
  • 1 x LAN (RJ45);
  • 1 x оптический SPDIF;
  • 8-канальный аудио выход.

Одной из ключевых особенностей рассматриваемой материнской платы является наличие сразу шести высокоскоростных портов USB 3.0 на панели интерфейсов. Также может оказаться полезен порт eSATA, правда он соответствует лишь спецификации 3 ГБ/с.

Материнская плата BIOSTAR TPower X79 оснащена в общей сложности тремя разъемами для подключения вентиляторов, причем для подключения системных вентиляторов используются разъемы в менее функциональном трехконтактном исполнении.

UEFI BIOS

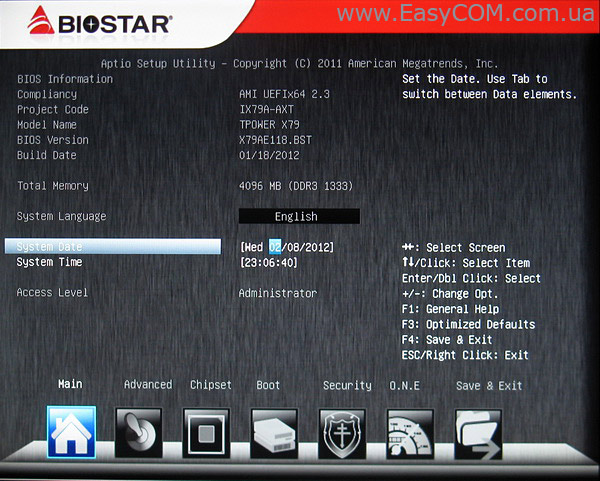

На материнской плате BIOSTAR TPower X79 используется современный предзагрузчик на основе интерфейса UEFI BIOS, в котором выбор настроек можно производить и при помощи компьютерной мышки. Возможно, это не столь красочно и удобно, как у лидеров рынка, однако это современно. В версии UEFI от BIOSTAR выбор разделов BIOS осуществляется не в верхней, как мы привыкли видеть, а в нижней части экрана - для перехода в нужный раздел надо лишь щелкнуть по соответствующему ярлычку.

Все касающиеся разгона и тюнинга системы настройки сгруппированы в разделе O.N.E, который содержит длинный перечень разных опций, отвечающих за всевозможные множители, частоты и напряжение питания.

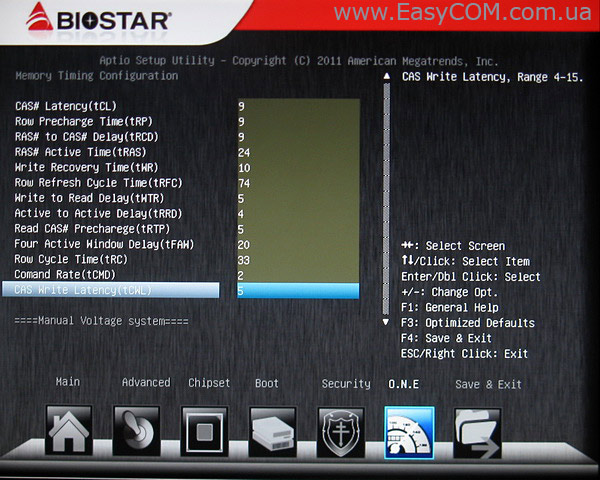

Здесь же можно получить доступ к регулировкам таймингов оперативной памяти, причем их настройка производится тут же в корневом пункте раздела O.N.E.

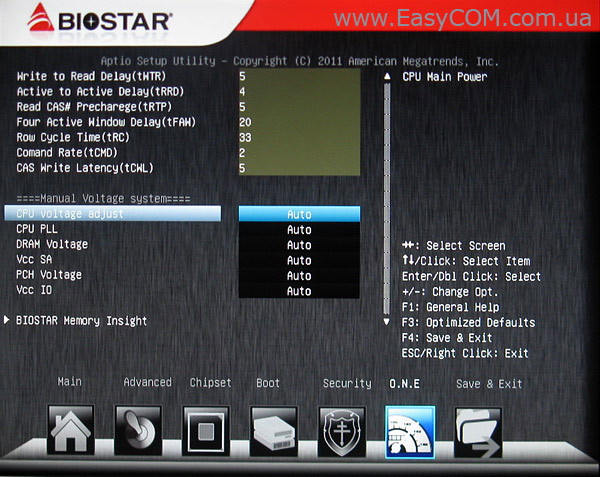

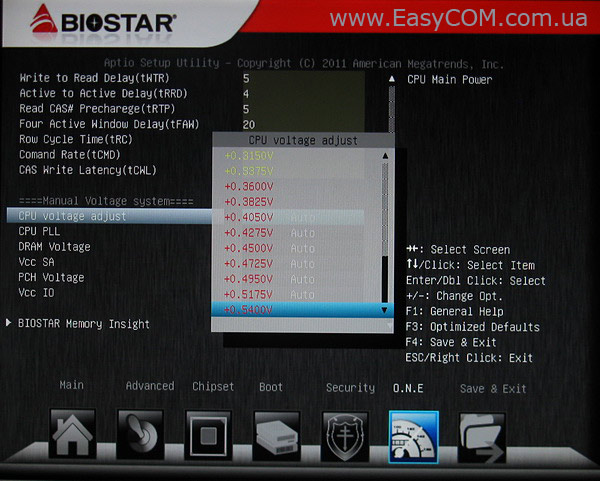

Настройки питания присутствуют в достаточном количестве, а шаг их изменения достаточно мал, что позволит производить тонкую отладку системы.

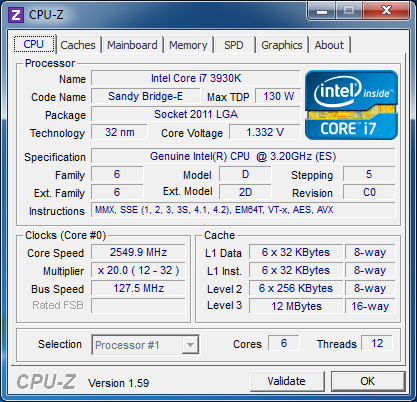

Основные настройки, необходимые для разгона, для удобства мы свели в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

CPU Clock

100, 125, 166, 250







Fix Ratio Override

1 – 4000



Делитель для памяти

Memory Multiplier

8, 10.67, 13.33, 16.00, 18.67, 21.33, 2.4



Задержки ОЗУ

 DRAM Timing Configuration

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR



Процессорный множитель

CPU Ratio

16 – 59

1



CPU Voltage

1 – 255 Вт

1



CPU Vcore Fixed

1 – 1,520

0,01

 Напряжение на процессоре, В

CPU Voltage Adjust

0 – 0,54

0,025

Напряжение на модулях памяти, В

DRAM Voltage (CHA, CHB)

1,15 – 2,0 В

0,013



Vcc SA

0,8 – 1,8 В

0,03



CPU PLL Voltage

1,7 – 2,18 В

0,013

Напряжение на чипсете

PCH Voltage

1,0 – 1,5

0,012





Vcc IO

1 – 1,3

0,013

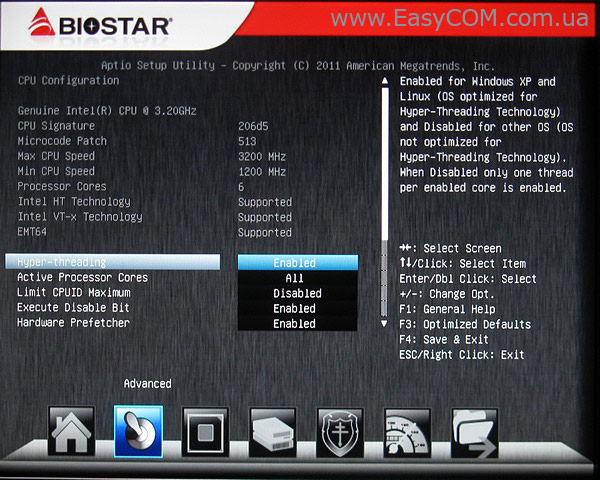

Переходя к прочим разделам UEFI, отметим пункт «CPU Configuration» в разделе «Advanced», в котором можно управлять процессорными технологиями и функциями энергосбережения.

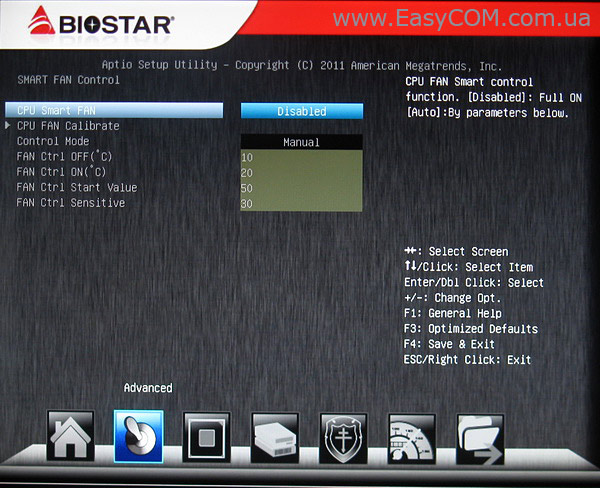

В пункте SMART FAN Control того же раздела открывается доступ к управлению режимами работы установленных вентиляторов.

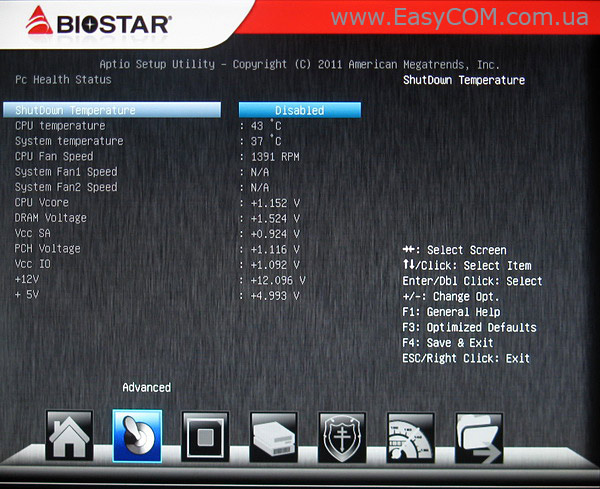

Тут же располагается пункт мониторинга PC Health Status, который               позволяет отслеживать целый ряд параметров системы:

  • температуру материнской платы и процессора,
  • скорость вращения процессорного кулера и корпусных вентиляторов;
  • напряжение на ядре процессора, модулях памяти, чипсете;

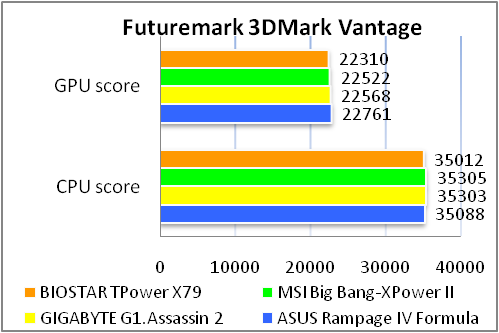

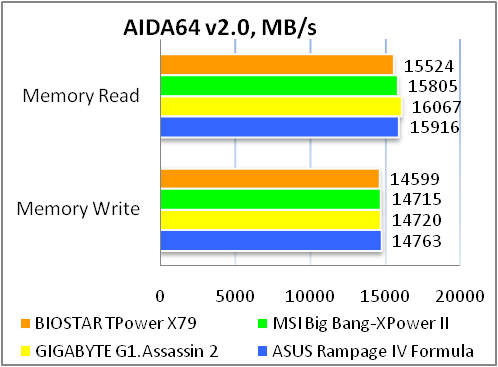

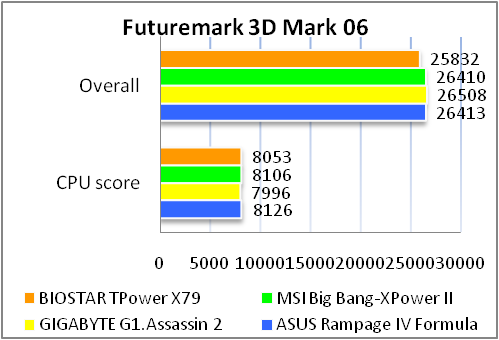

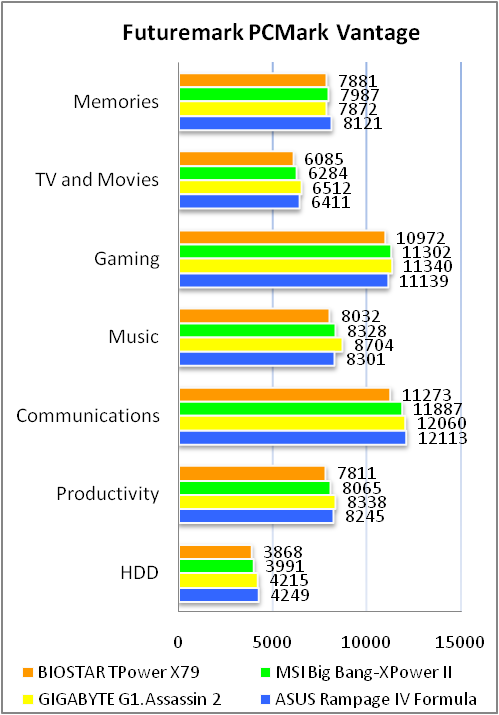

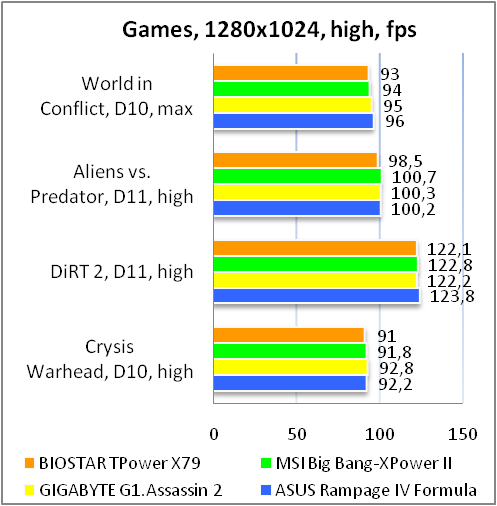

  • напряжение на линиях питания +12 В и +5 В.
