Обзор и тестирование материнской платы ECS A85F2-A GOLDEN

Как мы и предполагали ранее, с выходом в свет платформы Socket FM2, уже буквально через неделю на рынок стали поступать предложения, рассчитанные на новые гибридные процессоры от AMD серии Trinity. Еще одним толчком для производителей материнских плат стало представление передового набора логики AMD A85X, который существенно расширяет возможности платформы Socket FM2 за счет поддержки режима CrossFireX.

Не смотря на то, что APU Trinity совместимы и с более ранними чипсетами AMD A75 и AMD A55, производители в первую очередь стремятся представить на рынке высококлассные модели материнских плат под Socket FM2, которые основаны на наборе системной логики AMD A85X. Это связано с тем, что модельный ряд APU Trinity включает несколько довольно мощных процессоров, таких как AMD А10-5800К или AMD А10-5700. Поэтому вряд ли покупатели «топовых» APU Trinity будут довольствоваться материнскими платами low-end или middle-end класса. Также нужно учитывать, что некоторые процессоры, например AMD А10-5800К, AMD А8-5600К и AMD А6-5400К, имеют разблокированный множитель. Последний факт будет особенно интересным любителям оверклокинга, а как мы с вами знаем, без хорошей материнской платы – не бывает и хорошего разгона.

Стоит напомнить, что процессорные разъемы Socket FM1 и Socket FM2 не имеют совместимости, и переход на новую платформу обязательно будет сопровождаться покупкой новой материнской платы.

Как видим, выпуск материнских плат для процессоров с разъемом Socket FM2 и чипсетом AMD A85X довольно актуален для производителей, особенно сейчас, когда вокруг новых APU Trinity столько ажиотажа. Немаловажным фактором также является и престиж компании, который в данном случае выражается в готовности уже сегодня предложить на рынке продукцию high-end класса с максимальными характеристиками.

У нас на тестировании уже побывало несколько материнских плат топ-уровня, основанных на платформе Socket FM2: ASUS F2A85-V PRO, BIOSTAR Hi-Fi A85X, GIGABYTE GA-F2A85X-UP4 и MSI FM2-A85XA-G65. Сегодня же мы хотим познакомить вас с еще одной высококлассной материнской платой для новых гибридных процессоров AMD Trinity - ECS A85F2-A GOLDEN.

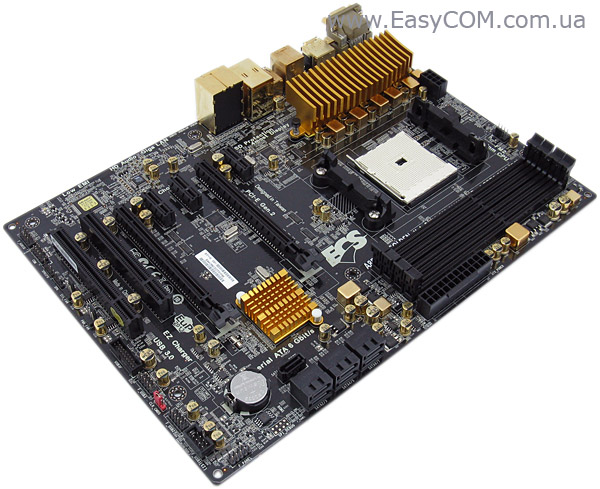

ECS A85F2-A GOLDEN

В данном обзоре мы попытаемся проанализировать, как использование нового набора системной логики AMD А85Х влияет на функциональность материнской платы, и какие возможности она может предоставить пользователю. Да и вообще, есть ли смыл покупать «топовые» материнские платы или все же можно ограничиться более дешевыми моделями на чипсетах AMD А75 или AMD А55? Эти и другие вопросы мы рассмотрим в сегодняшнем обзоре с точки зрения, как геймеров или оверклокеров, так и обычных пользователей, которые просто собирают надежный функциональный компьютер. Но сначала предлагаем ознакомиться с техническими характеристиками обозреваемой сегодня платы ECS A85F2-A GOLDEN.

Спецификация материнской платы ECS A85F2-A GOLDEN:

Производитель

Elitegroup Computer Systems (ECS)

Модель

A85F2-A GOLDEN

Чипсет

AMD A85X

Процессорный разъем

Socket FM2

Поддерживаемые процессоры

AMD A10/A8/A6/A4; AMD E2; AMD Athlon X4. Процессоры с TDP до 125 Вт

Поддержка памяти

4 x DDR3 DIMM слота с поддержкой до 64 ГБ памяти

Используемая память

2600(OC)/ 2133 (OC)/ 1866/ 1600/ 1333 МГц

Слоты расширения

2 x PCI Express 2.0 x16 (x16/x8)

3 x PCI Express 2.0 x1

2 x PCI

Поддержка технологий Multi-GPU

AMD CrossFireX

Дисковая подсистема

Чипсет А85Х поддерживает:

7 x SATA 6 Гбит/с

1 x eSATA 6 Гбит/с

Поддержка RAID 0, 1, 5 и 10

LAN

Гигабитный сетевой контроллер Realtek 8111E

Звуковая подсистема

8-канальный High-Definition Audio кодек на основе микросхемы VIA VT1819S

2/4/5.1/7.1-канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор, закрывающий микросхемы MOSFET системы питания процессора; алюминиевый радиатор на чипсете

Разъемы для вентиляторов

1 x CPU (4-контактный)

2 x системные (3-контактные)

Внешние порты I/O

4 x USB 3.0

2 x USB 2.0

1 x RJ-45

1 х кнопка Clear CMOS (обнуление настроек BIOS)

1 x VGA

1 x DVI

1 x HDMI

1 x DisplayPort

1 x eSATA 6 Гбит/с

1 x оптический S/PDIF

5 x аудиовыходы

Внутренние порты I/O

3 x USB 2.0 каждый с поддержкой подключения двух USB 2.0

1 x USB 3.0 с поддержкой подключения двух USB 3.0

7 х SATA 6 Гбит/с

1 х COM

1 х джампер Clear CMOS

1 x S/PDIF выход

1 x аудиоразъем передней панели

1 х разъем системной панели

BIOS

AMI UEFI BIOS с 64 Мб SPI ROM

Комплектация

руководство пользователя

диск с драйверами и утилитами

заглушка интерфейсной панели

7 x кабелей SATA

Форм-фактор

ATX

Размеры, мм

305 x 220

Сайт производителя

http://www.ecs.com.tw/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Упаковка и комплектация

ECS A85F2-A GOLDEN box

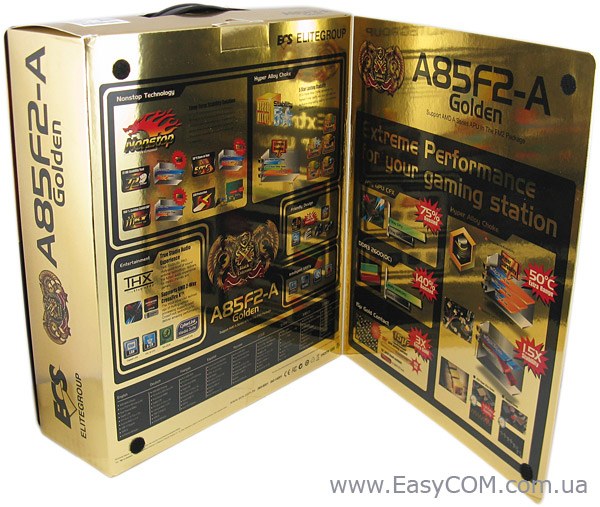

Коробка c ECS A85F2-A GOLDEN выглядит довольно впечатляюще. Цвет, имитирующий позолоту, и отсутствие пестрой полиграфии сообщают о том, что мы имеем дело с элитной материнской платой. В центре находится эмблема серии «Black Extreme», которую можно встретить только на высококлассных продуктах под торговой маркой Elitegroup. Слово «golden» в названии также намекает на «золотой» статус платы ECS A85F2-A GOLDEN.

ECS A85F2-A GOLDEN box

Коробка имеет две откидные крышки, соответственно статусу модели топ-уровня. На развороте задней крышки находится список технологий, применяемых на ECS A85F2-A GOLDEN, а также приводятся ключевые особенности платы.

Особого внимания заслуживает фирменная технология проверки платы на стабильность в агрессивных режимах – Nonstop Technology, включающая в себя четыре основных компонента:

  • Super Marathon 3X Stability – прохождение 30 000 раз стресс-теста на стабильность, который длится в течении 72-х часов;
  • Sahara Severe Test – тест, который проходит плата при температуре окружающей среды 50⁰С;
  • Apache Long-Life CAP – использование только твердотельных конденсаторов во всех узлах платы, у которых продолжительность срока работы в шесть раз больше по сравнению с обычными электролитическими конденсаторами;
  • Thor Ultra Protection – повышенная защита от разрядов электростатического электричества.

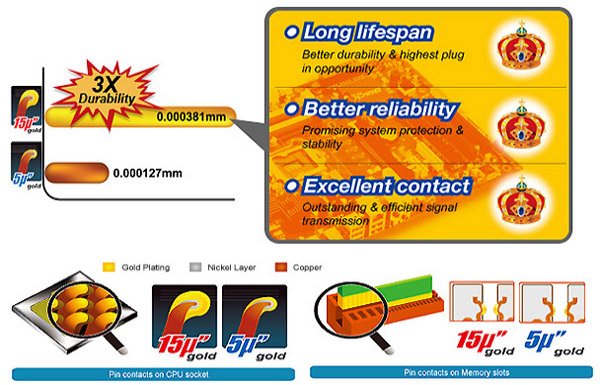

Еще одной интересной технологией является «15u Gold Contact»: контакты процессорного разъема, слотов оперативной памяти и слотов расширения PCI-Express покрыты тонким слоем золота, что, по словам производителя, обеспечивает в три раза более высокую защиту от окисления, а также температурного и механического воздействия.

ECS A85F2-A GOLDEN box

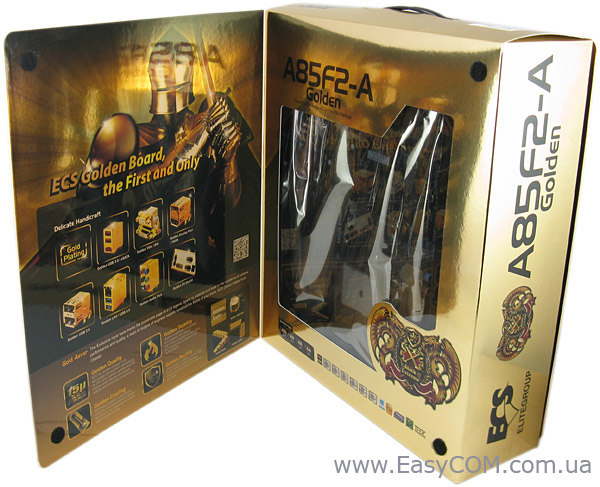

Открыв переднюю откидную крышку можно увидеть список разъемов, расположенных на интерфейсной панели. Слово «golden» в каждом названии присутствует скорее для антуража. Все разъемы имеют обычные, а не позолоченные контакты. На другой стороне коробки находится большое «смотровое» окно, через которое можно увидеть плату ECS A85F2-A GOLDEN.

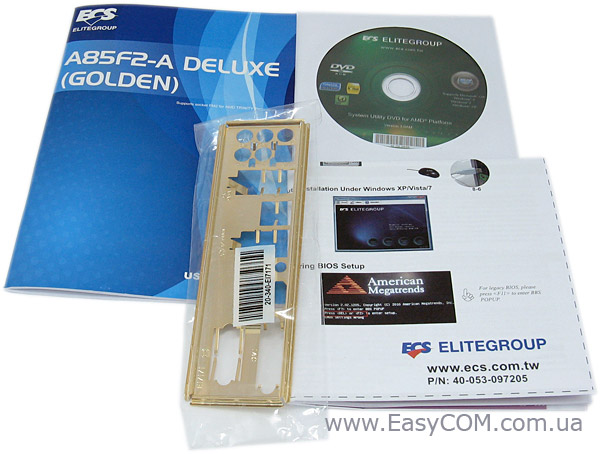

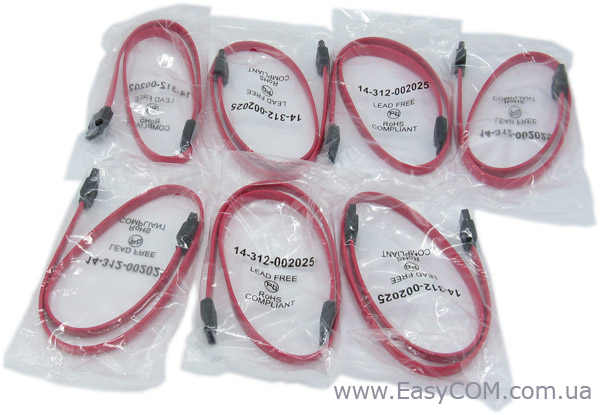

Комплект поставки ECS A85F2-A GOLDEN включает:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • заглушку интерфейсной панели;
  • семь кабелей SATA.

Комплект поставки достаточно скромный. Немного спасает ситуацию большое количество кабелей SATA. Но в комплектации модели серии Black Extreme и тем более, носящей статус «Golden», все-таки хотелось бы увидеть какую-то «изюминку».

Дизайн и особенности платы

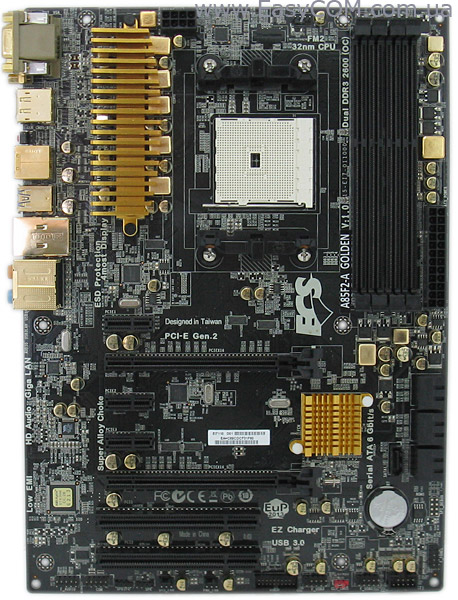

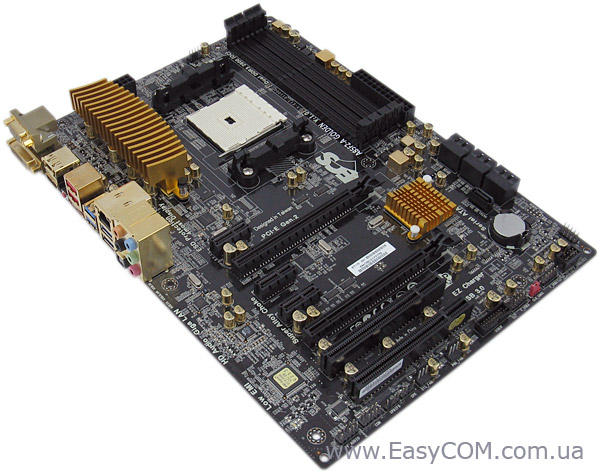

ECS A85F2-A GOLDEN

А вот дизайн платы ECS A85F2-A GOLDEN очень порадовал. Интерфейсные разъемы, радиаторы охлаждения, конденсаторы и дроссельные катушки покрыты «золотой» краской и тщательно отполированы, что придает материнской плате красивый и даже «богатый» вид. Сама печатная плата и слоты памяти и плат расширения выполнены в черном цвете. Такое решение с одной стороны может быть не очень удобным, делая данные слоты трудноразличимыми, но с другой – темные тона гармонично контрастируют с «золотыми» элементами узлов питания.

Не секрет, что для многих пользователей компьютер – это не только набор «железок», но и нечто большое. Поэтому мы уверены, что дизайн платы будет высоко оценен в первую очередь геймерами и пользователями, которые являются обладателями корпусов с боковыми окнами. Также такой дизайн будет интересен тем, кто занимаются моддингом компьютеров.

ECS A85F2-A GOLDEN

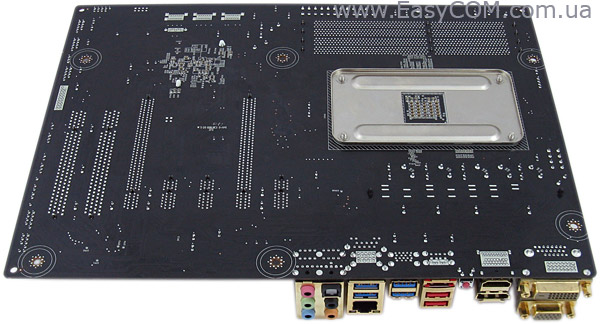

Все компоненты размещены на лицевой стороне платы, так что ее обратная сторона привлекает внимание разве что усилительной пластиной, которая обеспечивает возможность установки достаточно мощных систем охлаждения процессора.

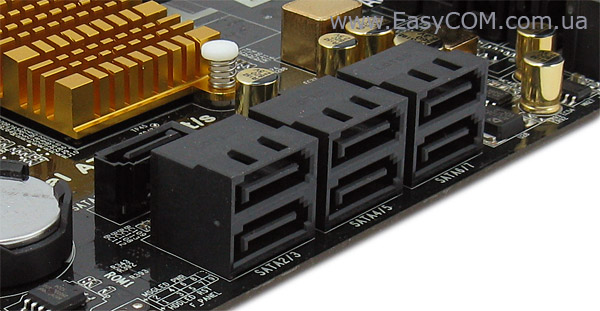

Всего чипсет AMD A85X поддерживает до восьми портов SATA с пропускной способностью 6 Гбит/с. Семь из них распаяно непосредственно на материнской плате, а еще один вынесен на заднюю панель в виде разъема eSATA. При этом присутствует возможность организации любого типа массивов SATA: RAID 0, RAID 1, RAID 5 и RAID 10. Шесть портов SATA для удобности подключения накопителей и приводов сгруппированы в колодки по два разъема, который «уложены на бок» на краю платы. Это поможет решить проблему доступа к данным портам при использовании длинных видеокарт с габаритными системами охлаждения. Еще один разъем SATA, которому не нашлось пары, расположен перпендикулярно текстолиту.

Напомним, что бюджетный набор логики AMD А55 вовсе не поддерживает порты SATA с пропускной способностью 6 Гбит/с, а AMD A75 – имеет поддержку только шести таких портов.

Как видим, использование чипсета AMD A85X на платах топ-уровня в плане возможности подключения большего количества быстрых накопителей и приводов вполне оправдано.

Около разъемов SATA находится микросхема BIOS. На плате ECS A85F2-A GOLDEN она представлена в единственном экземпляре. Это вряд ли можно назвать существенным недостатком, но технология DualBIOS сегодня внедряется и на более дешевых платах (например, на GIGABYTE GA-H61M-S2PV), поэтому на модели топ-уровня мы все-таки ожидали ее увидеть. Особенно «двойной» BIOS бывает полезен при разгоне компьютера и частой перепрошивке BIOS.

Чуть ближе к краю печатной платы находится площадка с контактами для разъема SPI_DEBUG, правда сам разъем не распаян. Честно говоря, наличие этого разъема на других материнских платах ECS у многих вызывало вопросы, так как он использовался инженерами самой компании для диагностики и устранения неполадок в работе платы. Даже в руководстве пользователя всегда писалось «SPI Debug header - for factory use only». Но при наличии соответствующего оборудования любой желающий мог получить низкоуровневый доступ к некоторым функциям платы, что повышало интерес к продукции Eltegroup со стороны энтузиастов компьютерной техники.

У нижнего правого угла платы ECS A85F2-A GOLDEN расположена колодка для подключения фронтальной панели. Разъем, к которому подсоединяется системный динамик, находится на противоположном краю платы. Возле колодки для подключения передней панели корпуса находится разъем USB 2.0 с пометкой EZ для подключения двух дополнительных портов USB 2.0. Данный порт кроме выполнения своих непосредственных функций также обеспечивает поддержку технологии ECS EZ Charger.

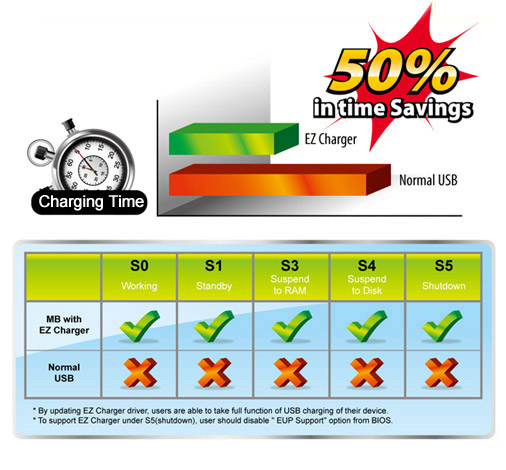

Технология ECS EZ Charger призвана ускорить зарядку портативных устройств от компьютера. Как видим из продемонстрированного рисунка, за счет троекратного увеличения силы тока (до 1,5 А), подаваемого на порт USB, можно до двух раз сократить время зарядки. Актуальность возможности быстрой зарядки не вызывает вопросов, особенно в наше время, когда у каждого человека имеется по несколько мобильных устройств или разного рода гаджетов. Огромным плюсом технологии ECS EZ Charger является способность подзарядки даже тогда, когда компьютер выключен или находится в спящем режиме. Такая возможность подзарядки устройств через обычный порт USB без использования технологии ECS EZ Charger отсутствует. Поэтому очень важно подключить внешние порты USB к нужному разъему на материнской плате ECS A85F2-A GOLDEN. Напомним, он находится у нижнего правого угла платы и имеет пометку «EZ».

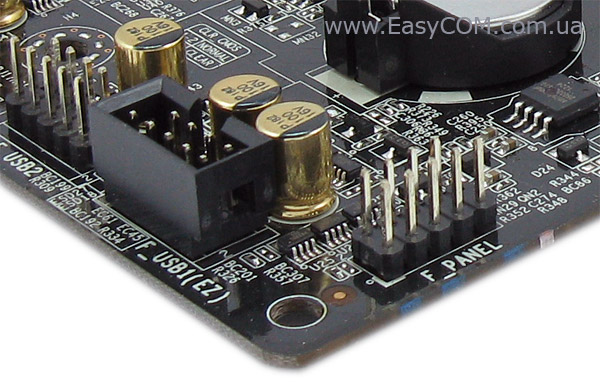

Рядом расположены еще два разъема USB 2.0, к каждому из которых можно подключить еще два дополнительных порта USB 2.0. Между ними находится джампер красного цвета, предназначенный для обнуления настроек BIOS.

Кроме того, на плате ECS A85F2-A GOLDEN имеется один разъем USB 3.0, позволяющий подключить два дополнительных порта USB 3.0.

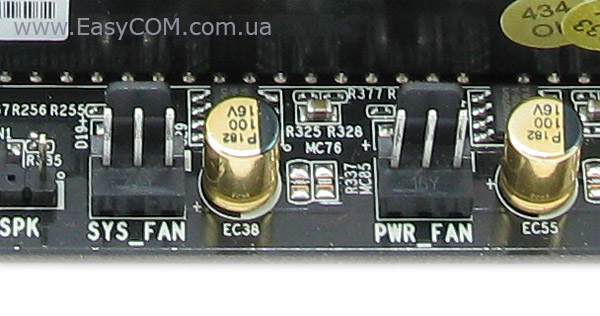

Ближе к центру размещены два разъема для подключения системных вентиляторов. Оба имеют только 3-контактное исполнение, что как-то не солидно для материнской платы топ-уровня, которой является ECS A85F2-A GOLDEN. Все-таки на продукции такого класса хотелось бы иметь возможность максимально «тонко» настраивать работу всех устройств и систем, в том числе и охлаждения.

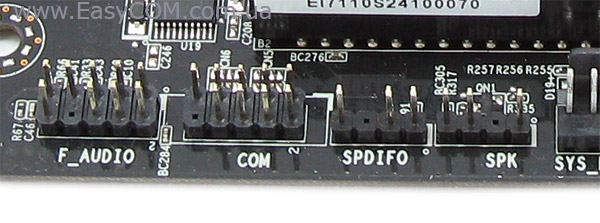

У нижнего левого края платы расположились: упоминавшийся выше, разъем для подключения системного динамика, разъем S/PDIF out, колодка для подключения аудиовыходов с передней панели корпуса. Отдельно отметим наличие разъема для подключения устаревшего порта COM.

ECS A85F2-A GOLDEN

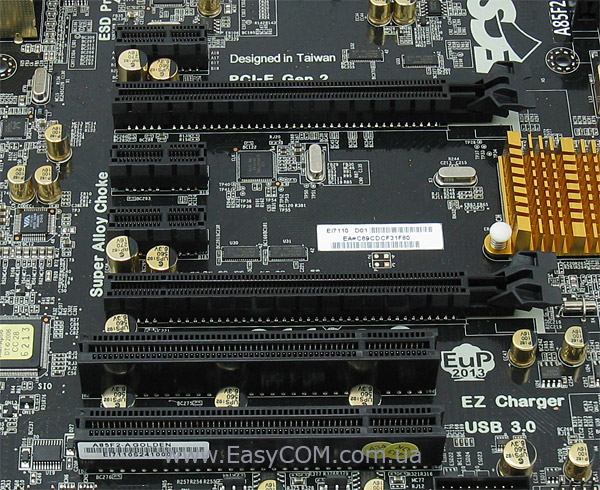

Для плат расширения на плате ECS A85F2-A GOLDEN предусмотрено семь слотов: два из них PCI, все остальные соответствуют спецификации PCI-Express 2.0. Поскольку концепция архитектуры гибридных процессоров от AMD предусматривает выполнение функций северного моста непосредственно самим APU, то на платах, построенных на платформе Socket FM2, освобождается лишнее место, занимаемое ранее микросхемой северного моста и его обвязкой. В случае ECS A85F2-A GOLDEN, это свободное место используется для размещения дополнительного слота плат расширения.

Отличительной чертой чипсета AMD A85X является возможность организации режима CrossFireX. Именно данный факт ставит на новый уровень функциональность материнских плат, основанных на этом наборе логики. Ведь теперь платформа Socket FM2 открывает широкие возможности для геймеров, позволяя использовать две видеокарты в связке CrossFireX.

Как видим, на плате ECS A85F2-A GOLDEN присутствуют два разъема PCI-Express x16, правда второй может работать только в режиме х8. Так что если в компьютере планируется использовать одну видеокарту, то ее нужно вставлять в первый слот PCI-Express x16, если же планируется использовать две видеокарты в режиме CrossFireX – то в оба слота, при этом такая система будет работать в конфигурации х8+х8.

Отдельно хочется сказать несколько слов об удачном расположении этих самых слотов PCI-Express x16. При установке даже двух видеоускорителей с габаритными системами охлаждения, два разъема PCI-Express х1 и один разъем PCI остаются свободными.

ECS A85F2-A GOLDEN

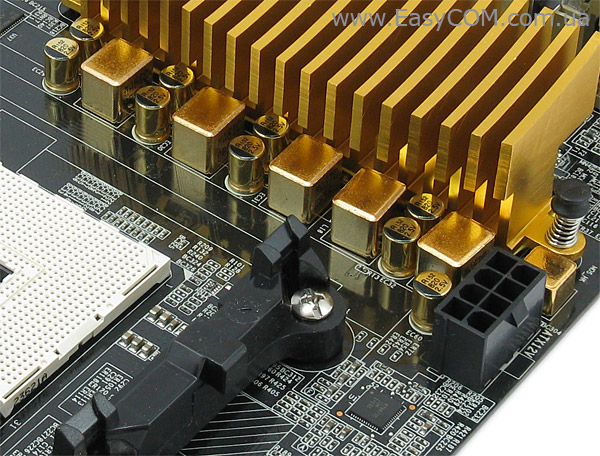

Система питания процессора достаточно простая и построена по 5-фазной схеме. Одна фаза отводится для питания встроенного в процессор северного моста и контроллера памяти. Остальные четыре фазы используются для питания вычислительных ядер APU и встроенного видеоядра.

Процессорный преобразователь питания работает под управлением контроллера RT8877C производства компании Richtek Technology. К сожалению, нам не удалось найти описания этого чипа. Информация о нем пока что отсутствует как на официальном сайте компании, так и на других ресурсах-хранилищах технической документации. Поэтому мы с уверенностью не можем сказать, сколько фаз отводится для питания вычислительного блока процессора, а сколько для встроенного графического ядра. Но учитывая возможность установки на плату ECS A85F2-A GOLDEN самых мощных моделей AMD APU Trinity, можно предположить, что, скорее всего здесь используется стандартная 5-фазная конфигурация системы питания, имеющая вид «3+1+1». То есть три фазы отводятся для питания вычислительных ядер, одна для питания встроенного видеоядра и еще одна для питания встроенного в процессор северного моста и контроллера памяти.

Как видим, в данном преобразователе питания процессора удвоители фаз не применяются. Для каждой фазы «честно» задействовано по одному драйверу, основанному на микросхеме RT9612B. В силовой части используются транзисторы APM2558N и NIKOS P0903BG.

Для дополнительного питания процессора используется 8-контактный разъем ATX12V. Учитывая заявленную поддержку процессоров с TDP вплоть до 125 Вт и их возможный разгон на плате ECS A85F2-A GOLDEN, разъем в 8-контактном исполнении точно не будет лишним.

Как уже говорилось в начале статьи, в цепях преобразователя питания процессора использованы только качественные твердотельные конденсаторы и «фирменные» катушки индуктивности ECS Hyper Alloy Choke, которые обладают высокой энергоэффективностью и уменьшенным тепловыделением.

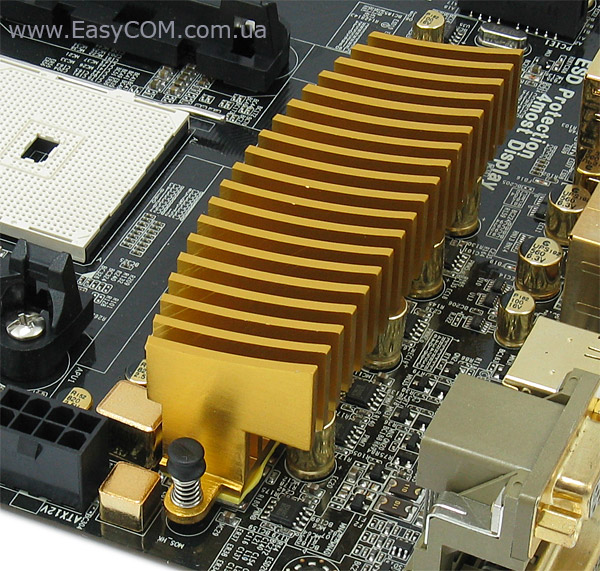

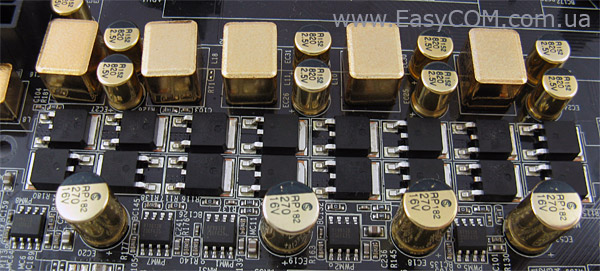

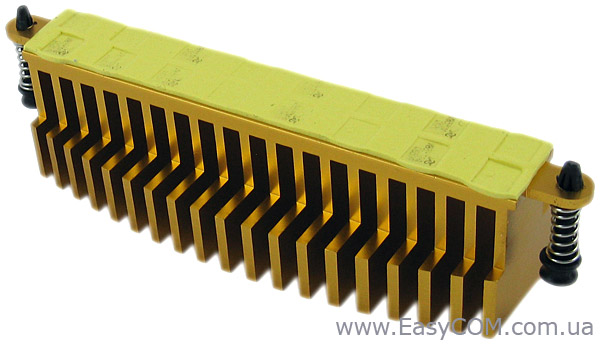

Для охлаждения силовых элементов используется достаточно габаритный радиатор с большой площадью рассеивания тепла. Правда, его конфигурация может стать проблемой при установке массивного куллера для охлаждения процессора.

Крепится данный радиатор к печатной плате с помощью двух подпружиненных пластиковых фиксаторов. В качестве термоинтерфейса используется обычная «терможвачка».

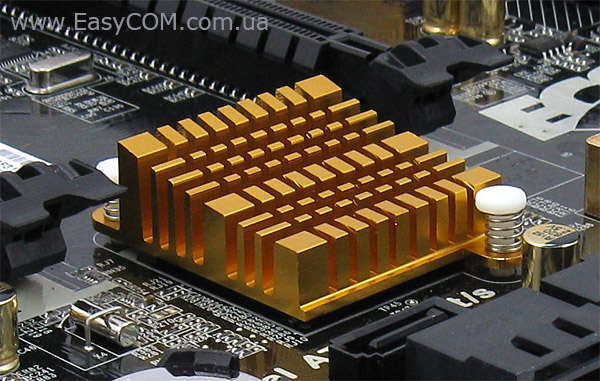

Раз уж мы заговорили про пассивную систему охлаждения платы ECS A85F2-A GOLDEN, то нужно также упомянуть и о радиаторе, который закрывает чипсет. Как видим, данный радиатор также имеет достаточно большие размеры и множество ребер для улучшения рассевания тепла. Температура, зафиксированная на нем во время тестирования, равнялась 48⁰С, что можно назвать средним результатом.

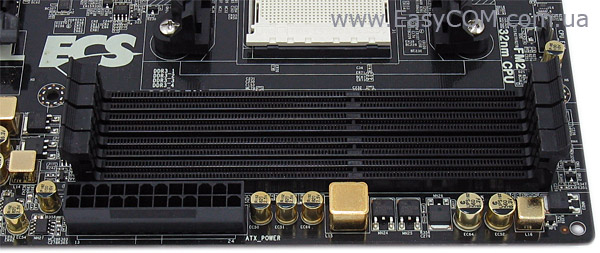

Материнская плата ECS A85F2-A GOLDEN оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Слоты имеют полноразмерные защелки с обеих сторон и находятся на достаточном удалении от разъема PCI-Express x16. Поэтому замена модулей памяти при установленной в системе видеокарте не должна стать большой проблемой. Иначе обстоят дела с процессорным разъемом Socket FM2. Он немного сдвинут к слотам памяти, что может негативно сказаться на возможности установки габаритных систем охлаждения процессора.

Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать в первый и третий или второй и четвертый слоты. Максимальный объем подсистемы памяти равняется 64 ГБ.

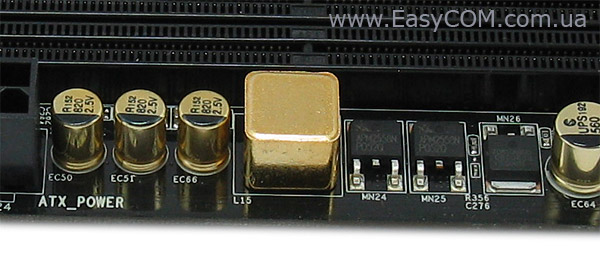

Питание оперативной памяти выполнено по однофазной схеме. В роли силовых элементов выступают те же транзисторы, которые использовались в процессорном преобразователе питания. Отдельного ШИМ-контроллера для улучшения стабилизации напряжения питания не предусмотрено.

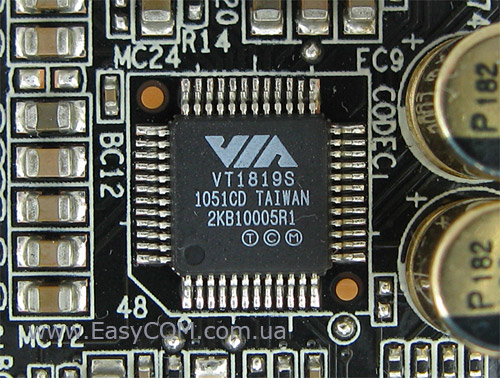

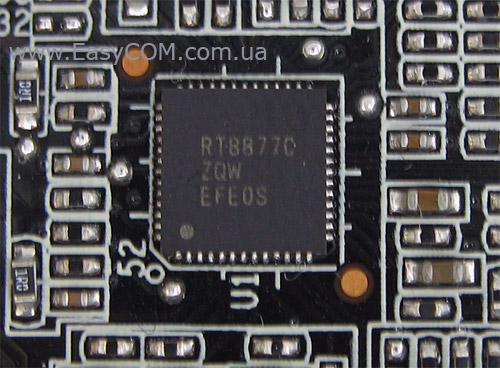

Звуковая подсистема рассматриваемой материнской платы основана на базе 8-канального HDA-кодека VIA VT1819S, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

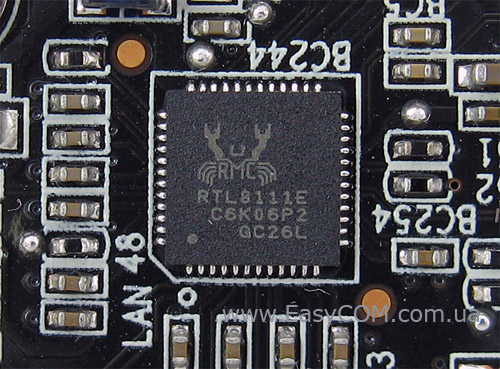

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

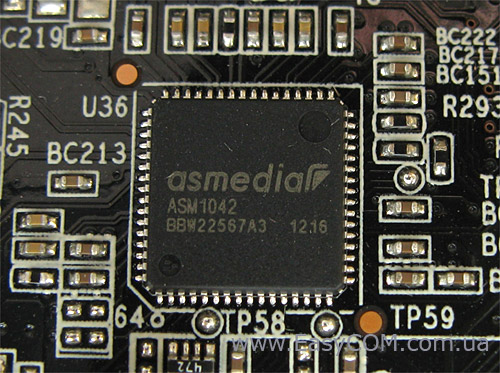

Работа двух портов USB 3.0 на интерфейсной панели реализована силами контроллера ASMedia ASM1042. Напомним, что чипсет AMD A85X поддерживает лишь четыре порта USB 3.0. На ECS A85F2-A GOLDEN предусмотрено же подключение до шести портов USB 3.0: четыре выведены на заднюю интерфейсную панель, два можно подсоединить к распаянному на печатной плате разъему USB 3.0.

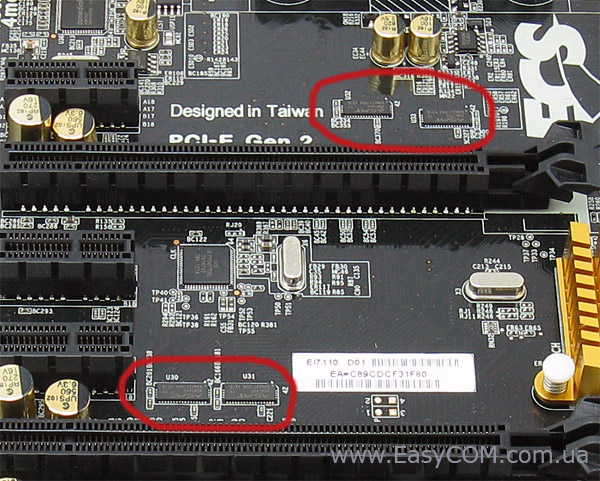

Возле слотов для плат расширения находятся четыре микросхемы-коммутатора (или как их еще называют мультиплексоры), основанные на чипах ASMedia ASM1440. Их задача заключается в разделении линий PCI-E между слотами PCI-Express.

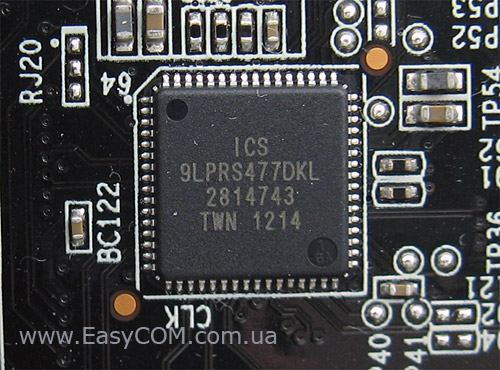

Работа тактового генератора частоты обеспечена силами стандартной микросхемы ICS 9LPRS477DKL.

ECS A85F2-A GOLDEN ports

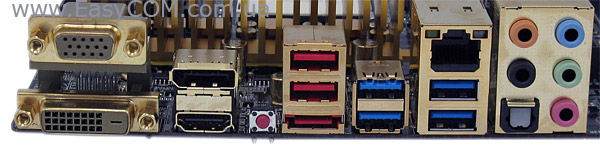

На интерфейсную панель ECS A85F2-A GOLDEN выведены следующие порты:

  • 2 x USB 2.0 порты;
  • 4 x USB 3.0 порты;
  • 1 х кнопка Clear CMOS (обнуление настроек BIOS);
  • 1 x eSATA;
  • 1 x LAN (RJ45);
  • 1 x VGA;
  • 1 x DVI;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x оптический S/PDIF out;
  • 5 х аудиопортов.

Интерфейсная панель имеет хорошую компоновку. Отметим наличие большого количества портов USB 3.0, а также отсутствие разъема PS/2. На последний факт стоит обратить особое внимание и при покупке платы ECS A85F2-A GOLDEN не забыть обзавестись мышкой и клавиатурой с подключением через порт USB.

Также радует обилие видеоразъемов, особенно наличие HDMI и DisplayPort. Напомним, что гибридные процессоры AMD Trinity поддерживают технологию AMD Eyefinity, предоставляющая возможность подключения до четырех устройств вывода изображения.

Например, так можно использовать технологию AMD Eyefinity при наличии трех мониторов, чтобы полностью погрузиться в мир игры Battlefield Bad Company 2.

Плата ECS A85F2-A GOLDEN в полном объеме обеспечивает поддержку технологии AMD Eyefinity. Чтобы помочь владельцам данной платы разобраться в схеме подключения мониторов, компания ECS предоставляет подробную таблицу.

ECS A85F2-A GOLDEN schematics

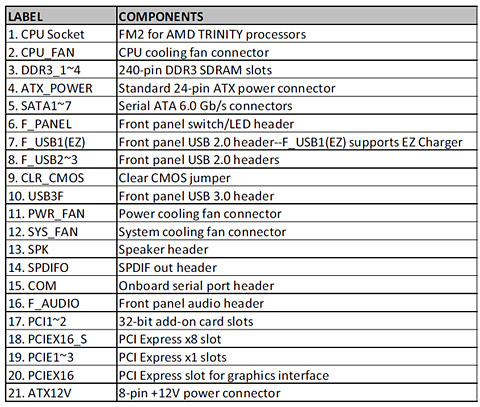

Общая компоновка платы ECS A85F2-A GOLDEN вполне привычная. Отдельно хочется отметить наличие всего трех разъемов для подключения вентиляторов, причем только один из них имеет 4-контактное исполнение. На сегодняшний день этого количества может быть не достаточно, учитывая тот факт, что некоторые процессорные кулеры выпускаются уже с двумя вентиляторами, каждый из которых имеет 4-контактную «вилку». Да и многие геймерские корпуса часто имеют по несколько встроенных вентиляторов, для которых на материнской плате ECS A85F2-A GOLDEN может попросту не хватить разъемов для подключения.

UEFI BIOS

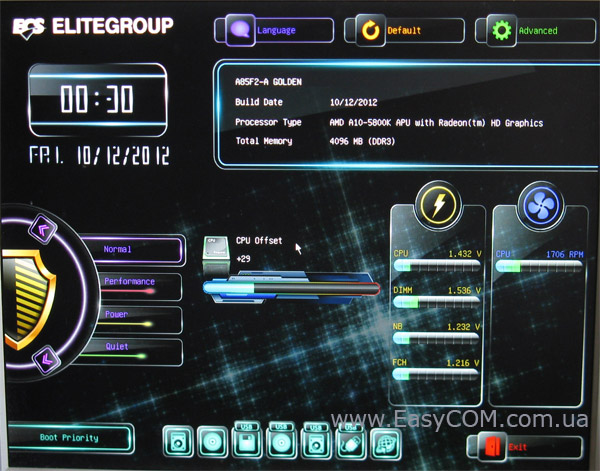

ECS A85F2-A GOLDEN UEFI BIOS

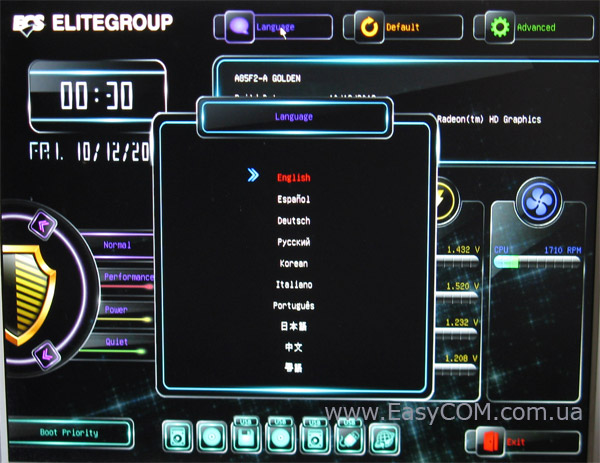

Материнская плата ECS A85F2-A GOLDEN снабжена современным интерфейсом UEFI BIOS, производить настройки в котором можно при помощи как клавиатуры, так и мышки. Главный экран BIOS имеет хорошую информативность и интересный дизайн.

ECS A85F2-A GOLDEN UEFI BIOS

К приятным особенностям BIOS можно отнести наличие большого выбора языков интерфейса, в том числе и русского.

ECS A85F2-A GOLDEN UEFI BIOS

ECS A85F2-A GOLDEN UEFI BIOS

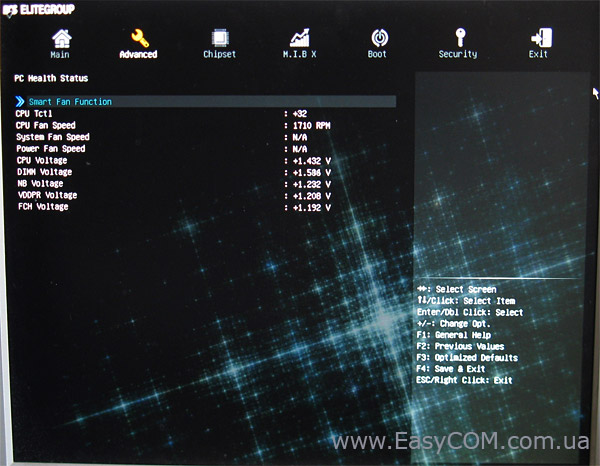

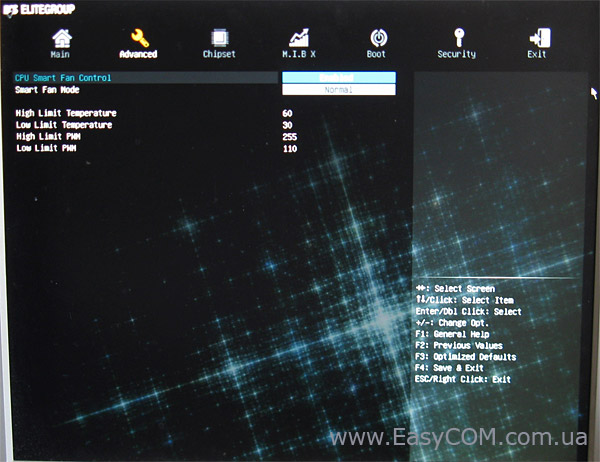

На вкладке «PC Health Status» выводится подробная информация о величине напряжений на основных компонентах системы, температуре процессора, а также скорости вращения подключенных вентиляторов. В подменю «Smart Fan Function» можно «тонко» настроить работу вентилятора, подключенному к 4-контактному разъему на материнской плате.

ECS A85F2-A GOLDEN UEFI BIOS

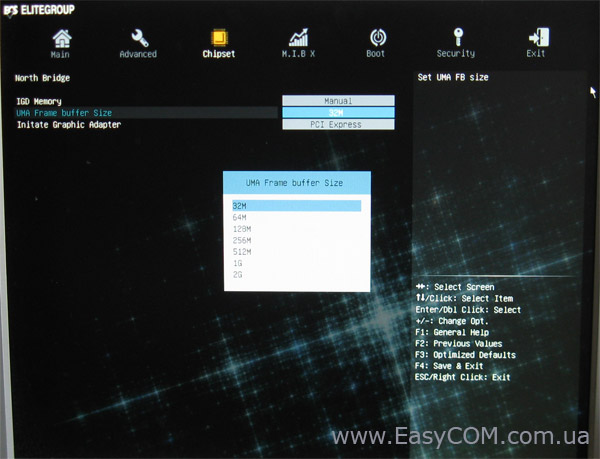

На вкладке «Chipset» находятся параметры, отвечающие за настройки чипсета и встроенного в процессор северного моста. Именно здесь расположено подменю, в котором можно задать какое количество оперативной памяти будет использовать встроенное графическое ядро.

ECS A85F2-A GOLDEN UEFI BIOS

Оверклокерские настройки, отвечающие за разгон комплектующих, собраны на вкладке «M.I.B X».

ECS A85F2-A GOLDEN UEFI BIOS

ECS A85F2-A GOLDEN UEFI BIOS

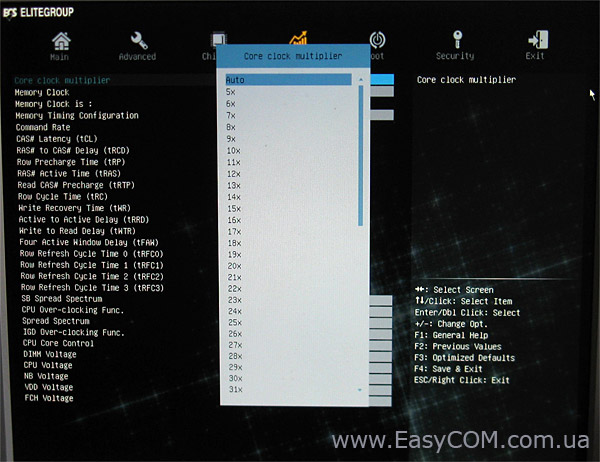

Первыми в списке идут параметры, отвечающие за установку процессорного множителя и частоты работы памяти. Как видим, диапазон скоростей работы памяти достаточно большой, верхний предел имеет значение 2600 МГц.

ECS A85F2-A GOLDEN UEFI BIOS

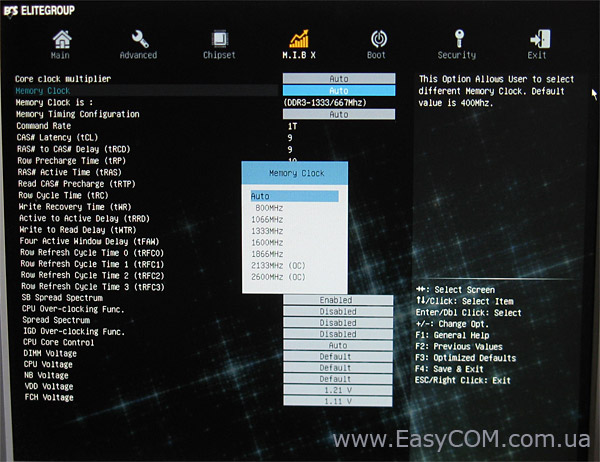

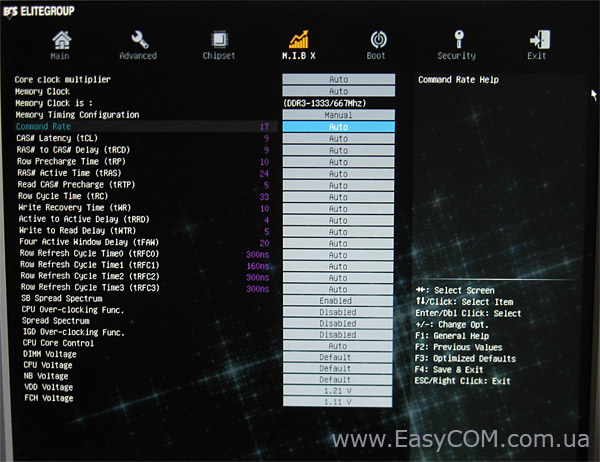

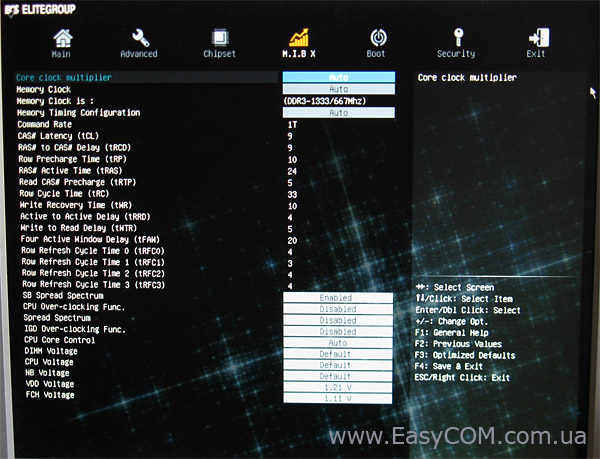

Чуть ниже находятся параметры, где можно вручную установить основные задержки (тайминги) памяти.

ECS A85F2-A GOLDEN UEFI BIOS

ECS A85F2-A GOLDEN UEFI BIOS

ECS A85F2-A GOLDEN UEFI BIOS

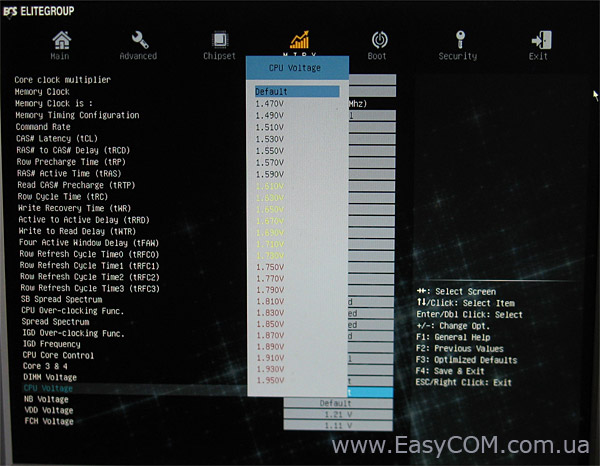

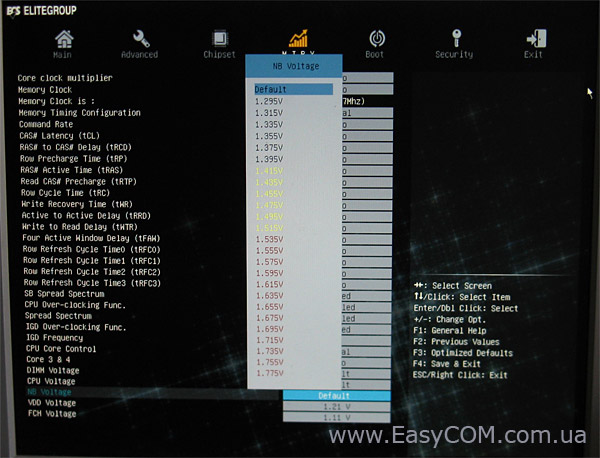

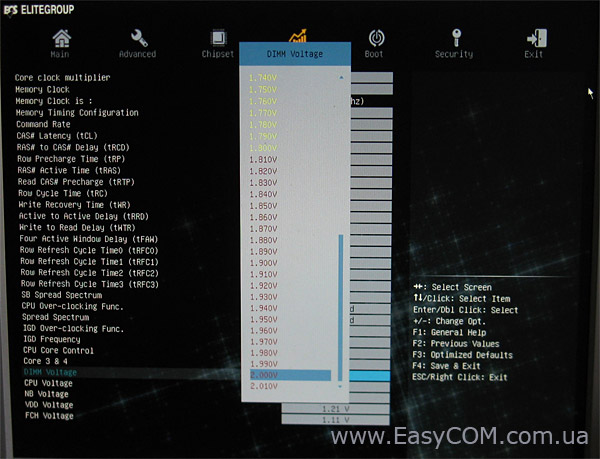

В конце списка находятся настройки, отвечающие за напряжения на главных компонентах системы: оперативной памяти, процессоре, встроенном в APU северном мосте и чипсете. Значения, которые, по мнению специалистов компании ECS могут быть небезопасными для комплектующих, помечены красным цветом.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

Core clock multiplier

5 – 64

1

Частота памяти DDR3

Memory Clock

DDR3-800 МГц

DDR3-1066 МГц

DDR3-1333 МГц

DDR3-1600 МГц

DDR3-1866 МГц

DDR3-2133 МГц

DDR3-2600 МГц



Настройки таймингов памяти

Основная вкладка с настройками разгона M.I.B X

Comman Rate, tCL, tRCD, tRP, tRAS, tRTP, tRC, tWR, tRRD, tWTR, tFAW, tRFC0, tRFC1, tRFC2, tRFC3



Напряжения на процессоре

CPU Voltage

1,47 В – 1,95 В

0,02 В

Напряжения на встроенном северном мосте

NB Voltage

1,295 В – 1,775 В

0,02 В

Напряжение на памяти

DIMM Voltage

1,20 В – 2,01 В

0,01 В

Напряжение на чипсете

FCH Voltage

1,11 В – 1,21 В

0,03 В



VDD Voltage

1,21 В – 1,35 В

0,05 В

Как видим, BIOS платы ECS A85F2-A GOLDEN предлагает пользователю стандартные настройки для оверклокинга, но диапазона их значений вполне хватит для разгона компьютера с целью немного повысить его производительность. Правда для экстремального разгона опытным оверклокерам такое количество настроек может показаться слишком скудным, да и шаг изменения параметров напряжений все же великоват.

Возможности разгона

ECS A85F2-A GOLDEN cpu-z overcklocked

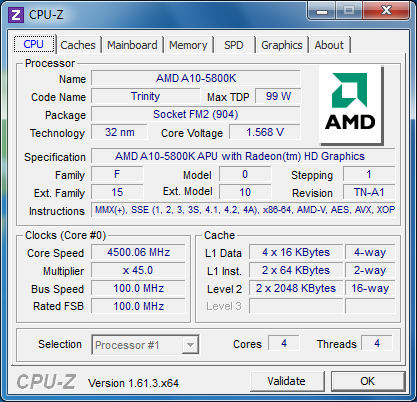

Возможности разгона платы ECS A85F2-A GOLDEN тестировались при помощи процессора AMD A10-5800K с разблокированным множителем. Здесь вы видите результат разгона в ручном режиме, при этом скорость процессора возросла до отметки 4500 МГц. Прирост производительности по отношению к номинальной частоте составил 18,4%.

ECS A85F2-A GOLDEN cpu-z overcklocked memory

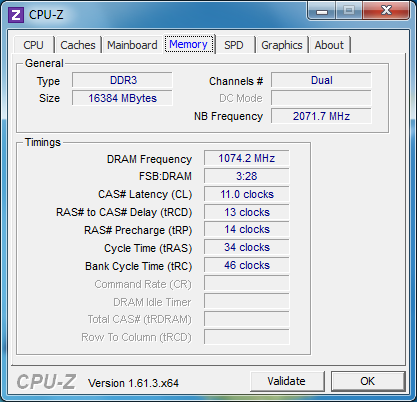

Не смотря на то, что официально контроллер памяти гибридных процессоров AMD Trinity поддерживает модули, скорость которых не превышает 1866 МГц, на плате ECS A85F2-A GOLDEN нам удалось без проблем запустить память на частоте 2133 МГц.

Тестирование

Для тестирования материнской платы ECS A85F2-A GOLDEN использовалось следующее оборудование:

APU

AMD A10-5800K

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативная память

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

AMD Radeon HD 7660D

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CHIEFTEC Libra LF-01B

Результаты тестов:

ECS A85F2-A GOLDEN test

ECS A85F2-A GOLDEN test

ECS A85F2-A GOLDEN test

ECS A85F2-A GOLDEN test

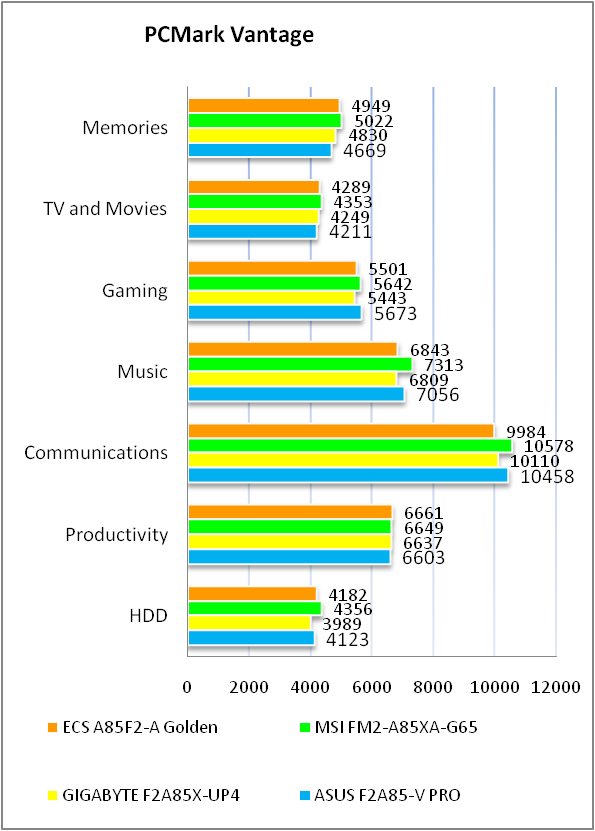

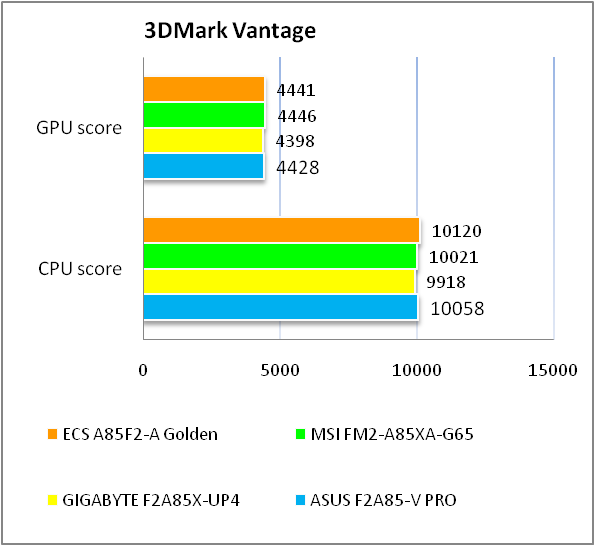

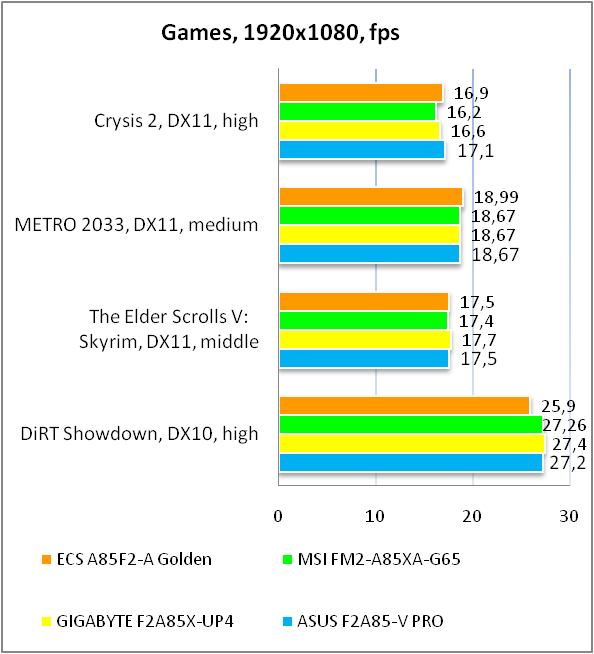

Как видим, результаты тестирования ECS A85F2-A GOLDEN отличаются от результатов конкурентов только в пределах погрешности тестов, что говорит нам о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека VIA VT1819S

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz:

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.21, -0.15

Очень хорошо

Уровень шума, дБ (А)

-84.8

Хорошо

Динамические диапазон, дБ (А)

84.6

Хорошо

Гармонические искажения, %

0.0068

Очень хорошо

Гармонические искажения + шум, дБ(A)

-66.2

Средне

Интермодуляционные искажения + шум, %

0.055

Хорошо

Взаимопроникновение каналов, дБ

-81.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.049

Хорошо

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz:

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, -0.14

Очень хорошо

Уровень шума, дБ (А)

-85.2

Хорошо

Динамические диапазон, дБ (А)

85.2

Хорошо

Гармонические искажения, %

0.0064

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.2

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-78.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.020

Очень хорошо

Общая оценка



Хорошо

Встроенный 8-канальный аудиокодек VIA VT1819 получил общую оценку «хорошо». Это говорит о достаточном качестве его исполнения и хорошей обвязке, но, в то же время, требовательным аудиофилам возможностей такого кодека будет не достаточно.

Выводы

ECS A85F2-A GOLDEN

Рассмотренная сегодня плата ECS A85F2-A GOLDEN является еще одним ярким представителем материнских плат топ-уровня для платформы Socket FM2. Отличительной чертой данной модели, безусловно, является оригинальный дизайн с имитацией позолоты на многих элементах. Но плата ECS A85F2-A GOLDEN может заинтересовать потенциального покупателя не только привлекательным видом. Она также имеет большие функциональные возможности. В первую очередь это связано с использованием последнего набора системной логики AMD A85X. Именно он предоставляет возможность создания на основе платы ECS A85F2-A GOLDEN геймерской конфигурации с двумя видеокартами, работающими в режиме CrossFireX. Также данная плата поддерживает передовые технологии, внедренные в новые гибридные процессоры AMD Trinity. Одной из них является AMD Eyefinity, которая обеспечивает возможность вывода изображения на четыре монитора одновременно. Количество всевозможных видеовыходов, включая современные HDMI и DisplayPort, также является большим плюсом в случае приобретения платы ECS A85F2-A GOLDEN.

Что касается оверклокинга, то конечно данная модель не предназначена для установки мировых рекордов скорости комплектующих. Сказывается наличие 5-фазной системы питания процессора и недостаточное количество параметров в BIOS для «тонкой» настройки системы при разгоне. Но для домашнего компьютера характеристике возможностей будет вполне достаточно. Ведь по спецификации плата ECS A85F2-A GOLDEN поддерживает процессоры с TDP вплоть до 125 Вт. Напомним, что самые мощные процессоры AMD Trinity имеют тепловой пакет, значение которого не превышает 100 Вт. Да и во время тестирования данная плата без проблем справилась с разгоном процессора AMD A10-5800K до частоты 4500 МГц (его номинальная частота составляет 3800 МГц).

К недостаткам ECS A85F2-A GOLDEN можно отнести не совсем удобное размещение процессорного разъема Socket FM2. Близость к слотам для установки памяти может сделать невозможным использование массивного куллера для охлаждения процессора. Также отметим недостаточное, на наш взгляд, количество разъемов для подключения вентиляторов.

В остальном же плата ECS A85F2-A GOLDEN довольно интересная и придется по душе не только поклонникам торговой марки Elitegroup, но и другим пользователям.

Достоинства:

  • стильный дизайн;
  • поддержка технологии AMD CrossFireX в конфигурации х8+х8;
  • поддержка шести портов USB 3.0;
  • поддержка семи портов SATA 6 Гбит/с и одного eSATA 6 Гбит/с;
  • обилие видеовыходов на задней панели, включая HDMI и DisplayPort;
  • полная поддержка технологии AMD Eyefinity;
  • наличие кнопки обнуления настроек BIOS на интерфейсной панели;
  • контакты процессорного разъема, слотов оперативной памяти и слотов расширения PCI-Express покрыты тонким слоем золота для уменьшения их окисления;
  • поддержка технологии ECS EZ Charger, обеспечивающая быструю подзарядку через порт USB.

Особенности:

  • отсутствует поддержка устаревших интерфейсов FDD, IDE и LPT;
  • близость разъема Socket FM2 к слотам памяти нужно учитывать при выборе массивной системы охлаждения процессора.

Недостатки:

  • малое количество разъемов для подключения вентиляторов;
  • скромный комплект поставки.

design


Социальные комментарии Cackle
Поиск по сайту
Почтовая рассылка
top10

vote

Голосование
