Материнская плата ECS P965T-A

Компания Elitegroup продолжает насыщать рынок бюджетных решений, что у нее традиционно хорошо получается. Вот и материнские платы P965T-A на чипсете Intel P965 Express под процессоры Intel Core 2 Duo уже успели завоевать популярность среди экономных покупателей, и тому есть причины.

ECS P965T-A

Процессор

- Разъем Socket LGA775 (cовместимость с Intel PCG 04B/04A & 05B/05A);
- Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D/EE (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Prescott/CedarMill) с частотой шины 533 МГц;
- Поддержка Intel Core 2 Duo/Extreme с частотой шины 1066 МГц;
- Поддержка процессоров с технологией Hyper-Threading;

Чипсет

- Северный мост Intel P965;
- Южный мост Intel ICH8;
- Связь между мостами: DMI;

Системная память

- Четыре 240-контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 8 Гб;
- Поддерживается память типа DDR2 533/667/800;
- Возможен двухканальный доступ к памяти;

Графика

- Два слота PCI-Express x16 (x16, x4);

Возможности расширения

- Три 32-битных PCI Bus Master слота;
- Два слота PCI-Express x1;
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных);

Аудио

- Встроенный звук High Defenition Audio 7.1 (ALC883);

Сеть

- Сетевой контроллер Гбит Ethernet (Realtek RTL8110SC);

Возможности для разгона

- Изменение частоты FSB от 100 до 333 МГц, фиксированный набор сочетаний;
- Изменение напряжения на процессоре и памяти;

Дисковая подсистема

- Один канал UltraDMA 133/100/66/33 Bus Master IDE (JMB361);
- Четыре Serial ATA II + 1 Serial ATA II (JMB361);

BIOS

- Award BIOS с размером FLASH ROM памяти 4Мб
- Поддержка Plug и Play 1.0A, APM 1.2, Multi Boot, DMI, ACPI 2.0

Разное

- Внешние разъемы:
1 x Последовательный порт (COM),
1 x Параллельный порт (LPT),
4 x USB 2.0 порта,
1 x RJ45 LAN разъема,
1 x аудио панель (Line-in,4x Line-out, Mic-in),
2x PS/2 для мыши и клавиатуры;
- Внутренние разъемы:
1 x 24-контактный ATX Power Supply разъем,
1 x 8-контактный ATX12V разъем,
дополнительный разъем Molex,
1 x IDE разъем,
1x FDD, 1 x IrDA SIR разъем,
1 x Speaker разъем,
3 x USB 2.0 разъема, поддерживающих до 6 USB портов,
1 x S/PDIF out разъем,
1 x CD-in разъем,
5 разъемов SATA,
1 x Front panel switch/LED разъем,
1 x Front panel аудио разъем,
разъемы CPUFAN/NB_FAN/SYSFAN.

Управление питанием

- Пробуждение от устройств PCI, модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-контактный разъем питания ATX;
- Дополнительный 8-контактный разъем питания ATX12V;

Мониторинг

- Отслеживание температуры процессор, материнской платы, входных напряжений и ядра процессора, скорости вращения трех вентиляторов;

Размер

- ATX форм-фактор, 305 мм х 244 мм;

Упаковка

Поставляется материнская плата в простенькой синей коробке с традиционным техногенно-футуристическим оформлением. Прямо на обложке перечислены все основные особенности материнской платы относительно поддержки новых двухъядерных процессоров и изготовления без применения свинца.

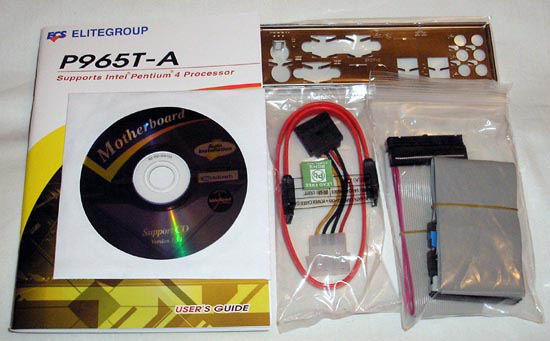

Комплектация

  • Материнская плата;
  • CD-диск с ПО и драйверами;
  • Один ATA-133 шлейф, FDD шлейф;
  • Один кабель Serial ATA + один переходник питания;
  • Руководство пользователя на английском языке, краткая инструкция по установке;
  • Заглушка на заднюю панель корпуса.

Плата ECS P965T-A

Дизайн материнской платы в общем можно оценить как хороший. Он позаимствован у более продвинутой функционально ECS PX1 Extreme, но ECS P965T-A лишена возможности подключения некоторых внешних устройств и имеет упрощенную систему охлаждения. С другой стороны, в связи с тем, что разъемов стало меньше (разведены но не распаяны разъемы IEEE1394a, часть портов SATA отсутствует, LPT выведен на заднюю панель)  путаницы с ними будет меньше.

Разъемов для подключения вентиляторов  всего три, один из них четырех контактный и предназначен для подключения процессорного кулера. С помощью отдельных пассивных радиаторов охлаждаются стабилизатор питания, северный и южные мосты. Стабилизатор питания построен по четырехканальной схеме.

Число слотов памяти стандартно – четыре штуки, расположены они достаточно близко к верхнему слоту PCI-Express x16. В связи с установкой южного моста Intel ICH8 количество SATA портов организованных на его базе всего 4 штуки, возможности их объединения в RAID массив нет. Для организации канала IDE и еще одного порта SATA на материнской плате установлен чип JMB361.

Число портов USB равно десяти. Как уже говорилось выше - IEEE1394a отсутствуют. В качестве звукового кодека используется 8-канальный  High Definition кодек Realtek ALC883. Порт Gigabit Ethernet организован на базе Realtek RTL8110SC.

Задняя панель платы имеет следующую конфигурацию: выведены разъемы PS/2 для подключения мыши и клавиатуры, порты: 1 x COM, 4 x USB, 1 x RJ45 LAN, 1 х LPT и аудио порт (Line-in, 4x Line-out, Mic_in).

BIOS

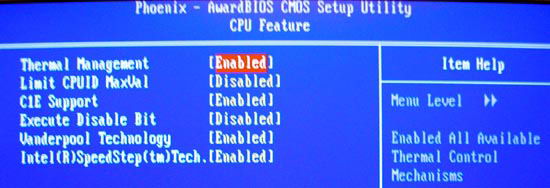

В материнской плате ECS P965T-A используется Phoenix AwardBIOS, обладающий достаточным набором настраиваемых параметров.

Возможности разгона не блещут своими возможностями, что вполне ожидаемо от бюджетного продукта, да еще и от Elitegroup:

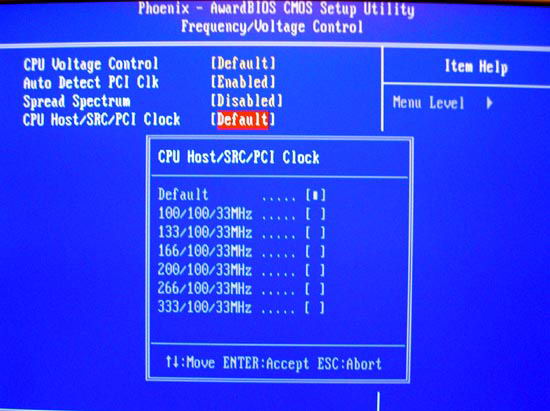

- Изменение тактовой частоты FSB от 100 до 333 МГц (выбор из предлагаемых сочетаний);
- Фиксирование частоты шины PCI на стандартной 33,33 МГц;

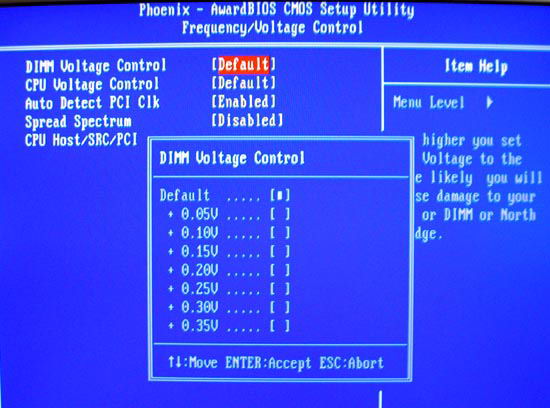

- Управление напряжением на модулях памяти в диапазоне +0,05-0,35 В (только при прошивке последних версий BIOS);
- Изменение CPU Voltage в диапазоне +0,05-0,15 В.

Как видно, эта материнская плата не нацелена на энтузиастов разгона. Несмотря на это плата позволила без каких-либо проблем перевести процессор на шину 333 МГц, тем самым повысив его производительность без ущерба стабильности и заметного повышения тепловыделения.

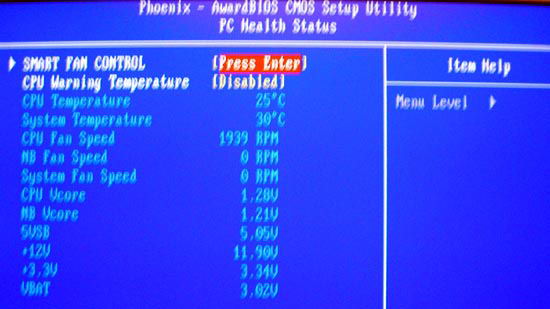

В окне PC Health Status можно следить за температурой материнской платы и процессора. Также здесь можно получить информацию о скорости вращения процессорного кулера,  вентиляторов в корпусе и на блоке питания. Кроме того, есть возможность наблюдать за напряжениями на линиях 3,3 В, 5 В, 12 В и от батарейки, а также на процессоре (CPU Vcore) и Северном мосту (NB Vcore).  Здесь же имеется возможность задействовать функцию SMART FAN, позволяющую управлять скоростью вращения процессорного кулера в зависимости от нагрузки (температуры процессора).

Тестирование

Для проверки возможноестей материнских плат использовалось следующее оборудование.

Процессор: Intel Core 2 Duo E6300
Кулер: Thermaltake Sonic Tower (CL-P0071)
Память: 2x DDR2-667 512 Mб Kingmax PC5300
Видеокарта: GigaByte GV-NX76T256D-RH (GeForce 7600GT 256 Мб + Silent-Pipe II)
Жесткий диск: Samsung HD080HJ, 80 Гб, SATA-300
Блок питания: Chieftec CFT-500-A12S 500W, 120 мм вентилятор

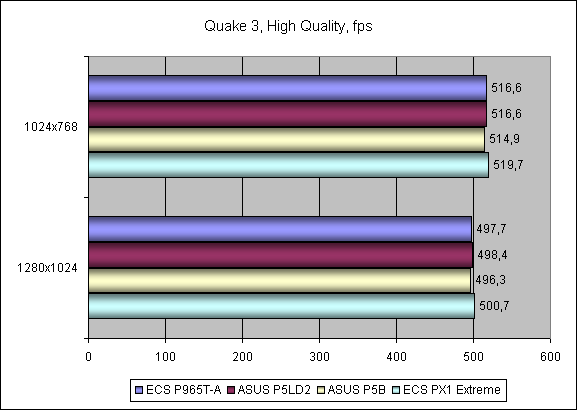

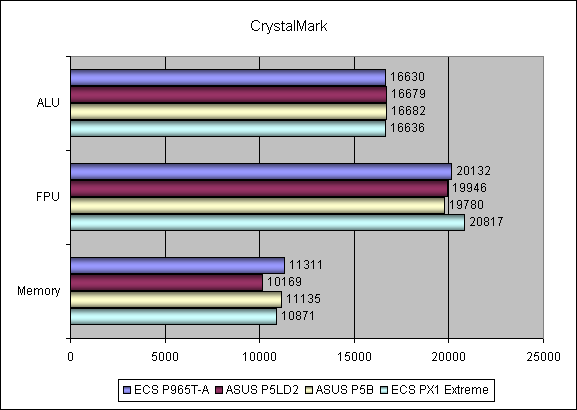

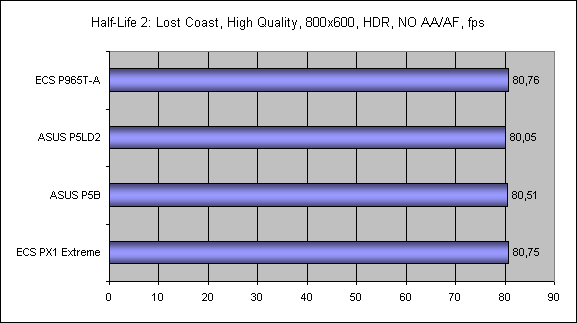

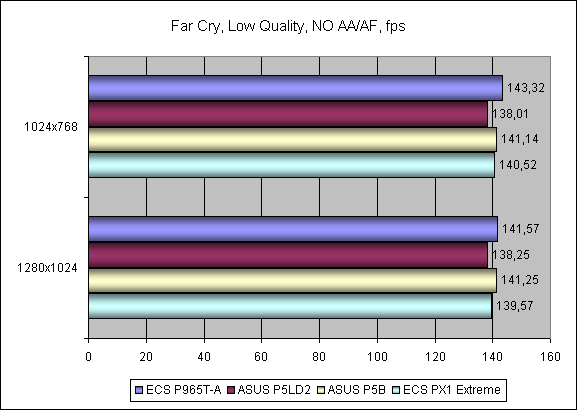

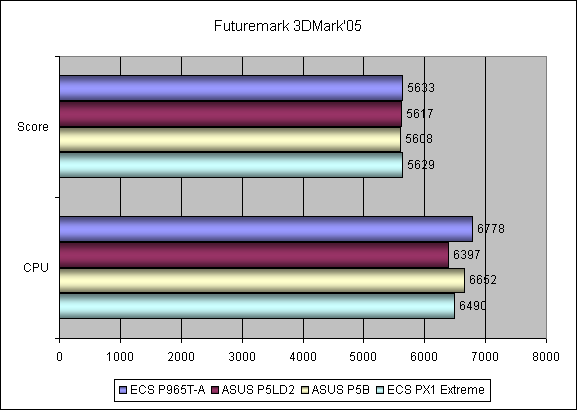

Материнская плата ECS P965T-A демонстрирует хорошие результаты производительности – никаких серьезных провалов, а кое где даже вырывается вперед, хотя это и может быть обусловлено лишь погрешностью измерения.

Выводы

Протестированная материнская плата ECS P965T-A является замечательным надежным и производительным бюджетным решением на популярном чипсете Intel P965 Express. Она подойдет как основа и в игровой компьютер и в рабочую станцию, особенно тем пользователям, которые предпочитают стабильность и лишены тяги к разгону компьютерных комплектующих.
