Обзор материнской платы Fujitsu-Siemens D2831-S11

Как мы уже смогли убедиться по предыдущим обзорам, компания Fujitsu Technology Solutions является производителем надежных и функционально богатых материнских плат индустриального формата. В перечне продукции компании есть системные платы как для мощных рабочих станций с поддержкой последних процессоров архитектуры Intel Core i7 и Intel Xeon, так и более простые решения для выполнения различного рода задач в корпоративном сегменте.

Чтобы удовлетворить как можно больше потребностей корпоративного сегмента рынка, компания Fujitsu Technology Solutions выпускает не только решения с максимальной производительностью и функциональностью, но и более простые устройства с несколько урезанной функциональностью, а, следовательно, и меньшей стоимостью. Таким решением является системная плата Fujitsu-Siemens D2831-S11, которая является удешевленным вариантом рассмотренной нами ранее модели Fujitsu-Siemens D2836-S1. Изменения в первую очередь коснулись форм-фактора системной платы, и вместо ATX форм-фактора модель D2831-S11 имеет размеры стандарта MicroATX. Как смена форм-фактора материнской платы сказалась на ее функциональности мы и постараемся выяснить в данном обзоре.

Fujitsu-Siemens D2831-S11

Спецификация материнской платы Fujitsu-Siemens D2831-S11:

Производитель

Fujitsu Technology Solutions

Модель

D2831-S11

Поддерживаемы процессоры

Intel Core 2 Quad Q9xxx / Q8xxx, 1333/1066 МГЦ FSB, Intel Core 2 Duo E8xxx / E6xxx, 1333/1066 МГЦ FSB, Intel Core 2 Duo E7xxx / E4xxx, 1066/800 МГЦ FSB, Intel Pentium Dual Core E2xxx, 800 МГЦ FSB, Intel Celeron Dual Core E1xxx, 800 МГЦ FSB, Intel Celeron 4xx, 800 МГЦ FSB
Поддержка Intel 06 и 05A процессоров, макс. 95 Вт (LGA775)

Чипсет

Intel Q45 / ICH10DO

Частота системной шины

1333/1066/800

Тип поддерживаемой памяти

4xDDR2 DIMM слота с поддержкой до 16Гб памяти DDR2 800/667 МГц

Интегрированный видеоадаптер

Intel GMA4500 с поддержкой DirectX 10

Слоты расширения

1 x PCI Express x16,
2 x PCI,
1 x PCI Express x8.

Дисковая подсистема

Южный мост ICH10DO:
- 6 x SATA 3Гб/с
Поддержка RAID 0, 1, 5, 10

Поддержка LAN

2 x Realtek RTL8111CP (10/100/1000 Mbit)
Поддержка ASF2.0,Wake-on-LAN, Link Status Change and Magic Packet, bootix PXE Support, Teaming Support

Звуковая подсистема

аудио-кодек Realtek ALC663

USB

12 USB 2.0 портов (6 на задней панели, 6 внутренних)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 х PS/2 порт для мышки
2 x LAN (RJ45) порт
6 x USB 2.0
3 х аудио разъемы
1 x VGA D-Sub
1 x COM порт

Внутренние порты I/O

1 x 24-pin ATX основное питание
1 x 4-pin ATX 12V дополнительное питание CPU
4 x USB 2.0
1 x USB 2.0 полноразмерный
1 x USB 2.0 для кард-ридера
6 x SATA портов
1 x разъем FDD
1 x разъем кулера CPU
4 x разъема для кулеров корпуса
1 х разъем LPT-порта
1 х S/PDIF выход
1 x аудио разъем для передней панели
1 x COM порт
1 х LCD конектор
Разъемы системной панели

BIOS

Phoenix Secure Core BIOS Version 6.00
Поддержка Recovery BIOS, System and BIOS Password, Write Protection for Floppy Disk Drive, Boot Sequence Control, Serial/Parallel/USB- Port Access Protection, Boot Sector Virus Warning, Write Protection for Flash BIOS. Trusted Platform Module (TPM) V1.2

Размеры, мм

243,8 х 243,8 (MicroATX)

Сайт производителя

http://www.fujitsu.com/

Внимательно изучив спецификацию мы видим, что смена форм-фактора в первую очередь сказалась на разъемах плат расширения в строну их уменьшения, в остальном же модели плат D2831-S11 и D2836-S1 имеют схожие характеристики.

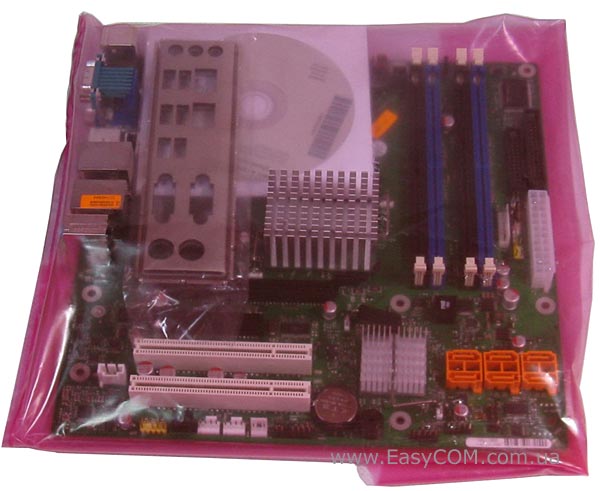

К нам на тестирование плата Fujitsu-Siemens D2831-S11 попала как ОЕМ-изделие. Говорить о наличии упаковки и богатого комплекта поставки не приходится, так как системная плата предназначена не для конечного покупателя, а для сборщика готовой системы.

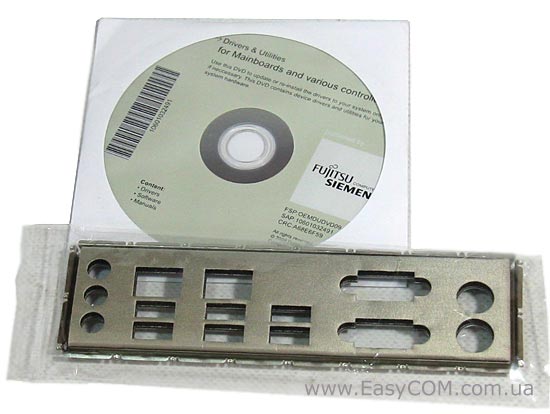

В комплекте с материнской платой идут лишь самые необходимые аксессуары - диск с драйверами и интерфейсная заглушка. Наличие же прочих аксессуаров рекомендуется согласовывать при поставке, т.к. они могут быть разными в зависимости от задач заказчика.

Fujitsu-Siemens D2831-S11

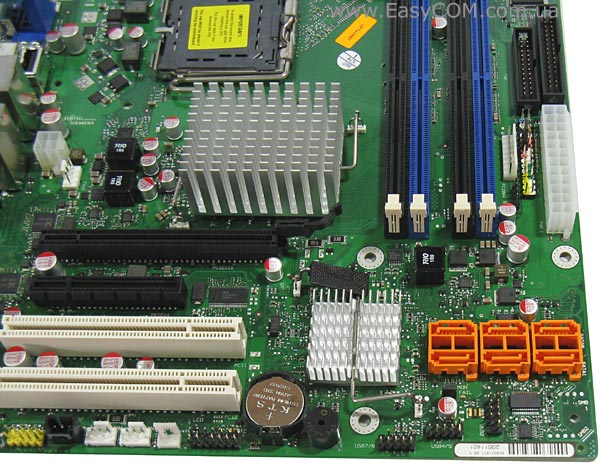

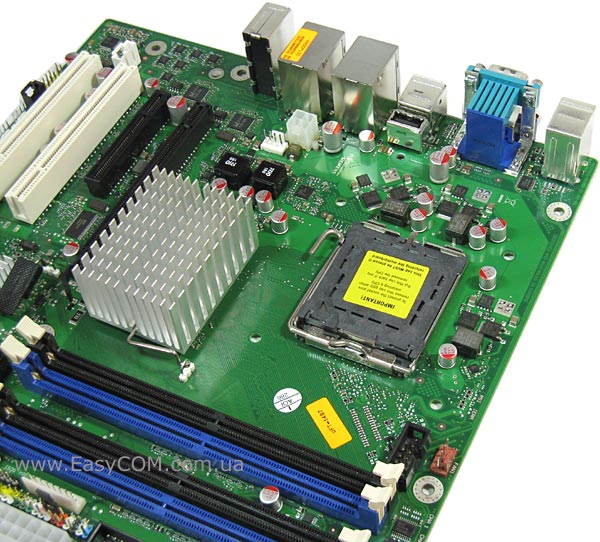

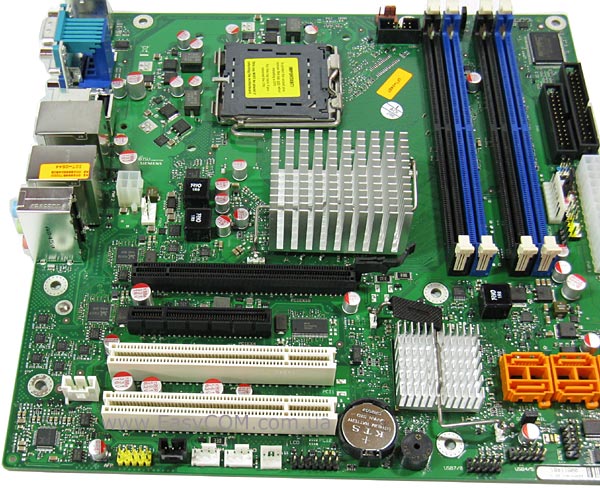

Компоновка элементов и разъемов системной платы не выделяется чем-то неординарным.

Исключение составляют лишь фронт-панель, которая расположена не как обычно внизу платы, а возле разъемов оперативной памяти, да разъем питания процессора ATX12V, который всего 4-контактный, что заставляет опасаться за надежность при использовании старших четырехъядерных процессоров, и находится почти в центральной части платы, что не очень удобно при укладке проводов.

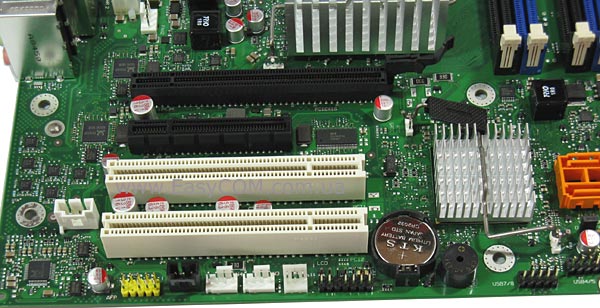

Слот для видеокарт PCI Express x16 расположен настолько высоко, что при установке двухслотовых видеокарт защелки оперативной памяти будут заблокированными. Недоступным в этом же случае окажется и слот PCI Express x8, так как он распаян рядом со слотом PCI Express x16 и будет закрыт двухслотовой видеокартой.

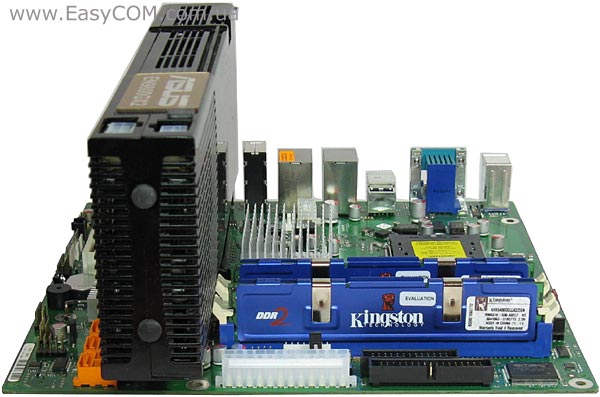

На изображении выше отлично видно, что любые манипуляции с модулями оперативной памяти в Fujitsu-Siemens D2831-S11 невозможны без предварительного извлечения длинной видеокарты.

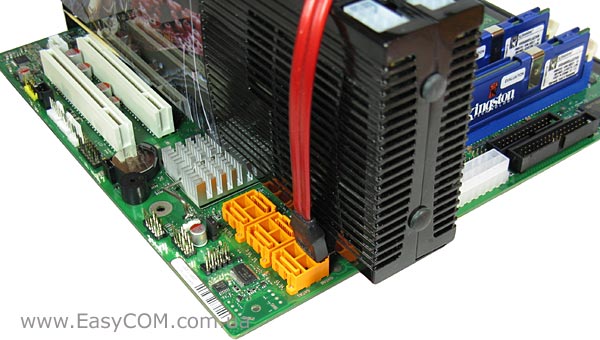

Еще одним недочетом в компоновке разъемов системной платы является не совсем удачное расположение разъемов SATA II. Если в D2831-S11 установить видеокарту с габаритной двухслотовой системой охлаждения, то доступ к трем из шести разъемов SATA II становится затрудненным. Но это касается лишь тех случаев, когда в системе установлен подобный высокопроизводительный графический ускоритель.

Fujitsu-Siemens D2831-S11

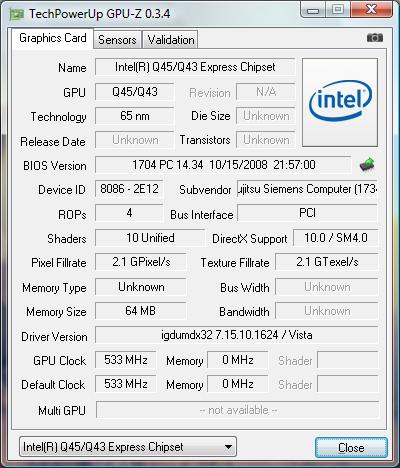

Чипсет Intel Q45 Express поддерживает все последние процессоры Intel Core 2 DUO и Intel Core 2 Quad вплоть до восьмой и девятой серий, соответственно с частотой системной шины до 1333 МГц. Ещё одной важной особенностью данного чипсета является наличие достаточно функционального встроенного графического ускорителя Intel GMA4500.

Система охлаждения северного моста представляет собой довольно простое решение – небольшой алюминиевый радиатор, эффективности которого вполне хватает для поддержания оптимальных температур. В процессе тестирования радиатор существенно не грелся. Также следует учитывать, что Fujitsu-Siemens D2831-S11 является не совсем обычной системной платой - в ней используются только самые качественные и надежные электронные компоненты, прошедшие целый ряд жестких тестов и соответствующих международным стандартам. Это позволяет использовать плату в условиях с очень широким диапазоном рабочих температур от 0 до 60 градусов по шкале Цельсия.

Южный мост ICH10DO материнской платы D2831-S11 поддерживает 6 портов SATA II и 12 USB. Порты SATA II можно объединять в RAID-массивы четырех видов: 0, 1, 5, 10. Эта микросхема ICH10DO охлаждается небольшим алюминиевым радиатором, которого вполне достаточно для поддержания ее оптимальных рабочих температур.

Fujitsu-Siemens D2831-S11

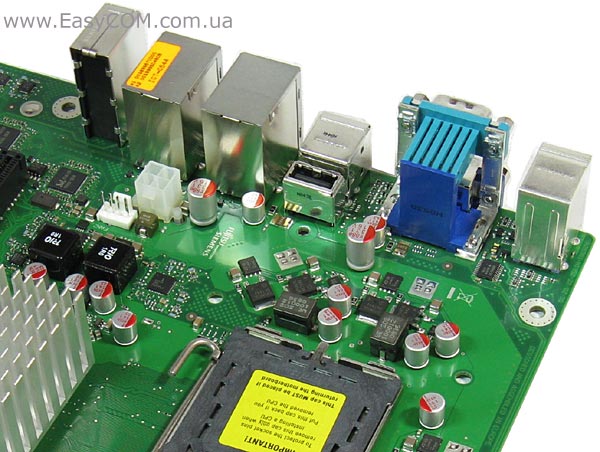

Материнская плата оснащена 12-ю разъемами USB - 6 внешних и 6 внутренних, причем два внутренних разъема являются нестандартными. Первый нестандартный разъем представляет собой привычный внешний USB-порт, но только выведен он не на заднюю интерфейсную панель системной платы, а расположен непосредственно на печатной плате. Использовать такой разъем очень удобно когда доступ к панели внешних портов или затруднен или невозможен.

Второй нестандартный разъем USB по контактам ничем не отличается от обычных внутренних USB портов, но предназначен он только для подключения кардридеров.

Fujitsu-Siemens D2831-S11 поддерживает оперативную память стандарта DDR II с рабочей частотой 800/667 МГц и максимальный объемом до 16 ГБ. Обращаем внимание на то, что для успешного запуска системы необходим минимальный объем модуля ОЗУ 512 МБ, в противном случае, система на базе D2831-S11 просто не сможет пройти POST-тест.

Еще одной важной особенностью работы подсистемы оперативной памяти Fujitsu-Siemens D2831-S11 является жесткая привязка таймингов (задержек) ОЗУ к ее частоте. А если говорить точнее, то чтобы память заработала на частоте 800 МГц, тайминги ОЗУ должны быть 6-6-6-24. Если уменьшить тайминги хотя бы в одном из четырех основных параметров ОЗУ, то плата автоматически понизит частоту оперативной памяти до 667 МГц. Увеличение таймингов памяти сделано с единой целью – повысить стабильность работы подсистемы памяти и исключить случайные ошибки при записи/чтении данных.

Как уже говорилось ранее, Fujitsu-Siemens D2831-S11 является несколько упрощенным вариантом системной платы Fujitsu-Siemens D2836-S1. Вместо четырех разъемов PCI у D2831-S11 осталось только два. Помимо этого исчез разъем PCI Express x1. Неизменным осталось наличие слотов PCI Express x16 и PCI Express x8. Кстати, в слот PCI Express x8 можно устанавливать устройства не только с интерфейсом PCI Express x8, но и с PCI Express x1 и PCI Express x4.

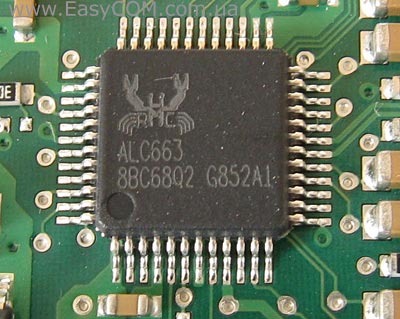

За формирование звука в D2831-S11 отвечает 5.1-канальный HDA-аудиокодек Realtek ALC663. Если учесть поддержку данным кодеком объемного звука, то напрашивается вывод, что данную системную плату можно использовать не только как основу мощной рабочей станции, но и для построения достаточно производительного мультимедийного компьютера.

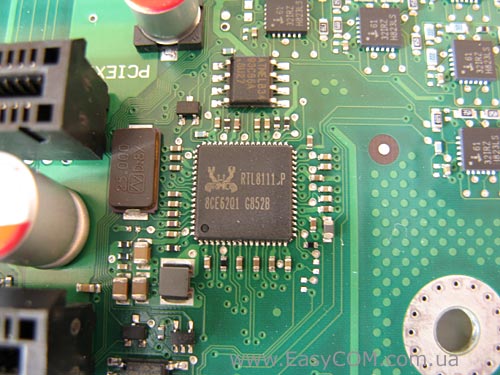

Сетевые соединения в Fujitsu-Siemens D2831-S11 поддерживаются посредством двух гигабитных сетевых контроллеров Realtek RTL8111CP. Оба контроллера абсолютно идентичны, что выделяет плату из массы похожих решений, в которых используются разные контроллеры. Два одинаковых контроллера позволяют избежать проблем с совместимостью между собой и, что самое главное, гарантированно могут работать в режиме Full Duplex. Оба контроллера поддерживают ряд технологий, которые перечислены ниже:

  • ASF 2.0 - стандарт удаленного администрирования, который позволяет управлять клиентским компьютером, как с установленной операционной системой, так и без нее.
  • Wake-on-LAN – удаленный вывод ПК из режима «stand by».
  • PXE Support – загрузка ПК с удаленных ресурсов посредством сетевой карты без использования жесткого диска, оптического дисковода и других устройств.

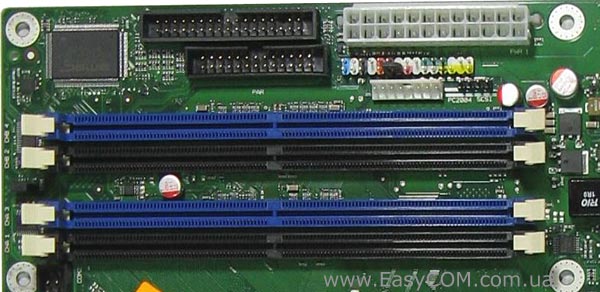

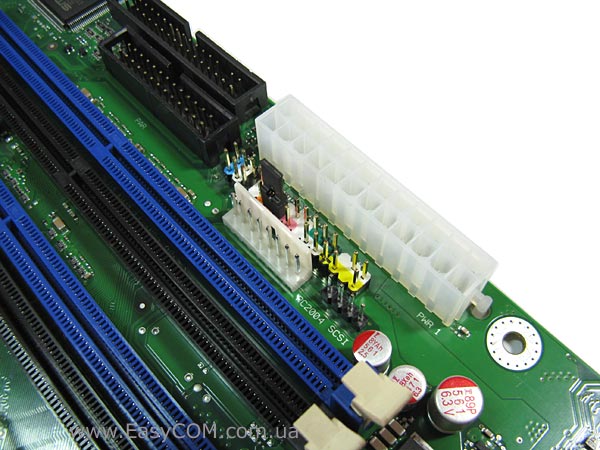

Очень неудобным на наш взгляд является расположение системной панели. Она распаяна не совсем в привычном месте - между 24-контактным разъемом основного питания и 8-контактным разъемом управления вентилятором блока питания. Причем все указанные разъемы находятся в непосредственной близости друг от друга. Так что об удобном подключении проводов в данном случае можно забыть.

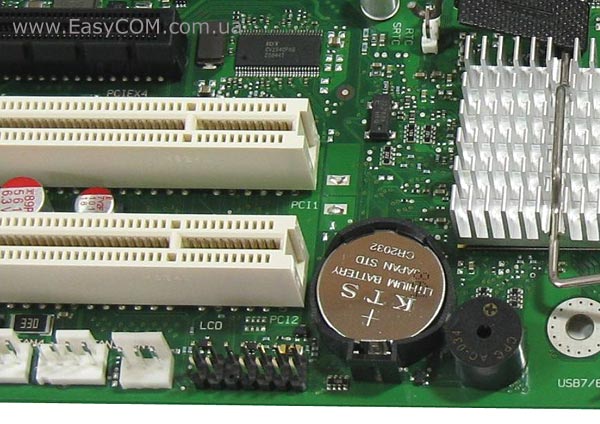

В нижней части платы, недалеко от батарейки и системного динамика, расположен разъем LCD. К данному разъему можно подключить панель индикации, с помощью которой можно отображать ряд важных параметров системы, таких как MAC-адрес сетевой карты, серийный номер системной платы, версию BIOS и т.д.

Система питания процессора Fujitsu-Siemens D2831-S11 является трехфазной. Каждая фаза состоит из дросселя, основанного на ферритовом сердечнике и двух конденсаторов с твердым электролитом. Причем если присмотреться внимательней, то можно увидеть, что на всей плате используются емкости только с твердым электролитом. Если учесть, что индустриальные платы Fujitsu-Siemens лишены возможностей разгона, то использование такой простой системы питания для процессора выглядит вполне оправданным решением.

Fujitsu-Siemens D2831-S11

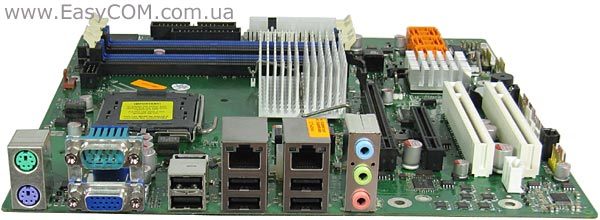

На заднюю панель платы выведены следующие внешние порты:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мыши;
  • 2 x LAN (RJ45) порта;
  • 6 x USB 2.0/1.1 портов;
  • 3 x Аудиоразъема
  • 1 x COM
  • 1 x VGA

К сожалению, видеовыходы DVI и HDMI не предусмотрены, как и цифровая передача аудио, поэтому однозначно говорить о пригодности этой платы для построения полноценного медиацентра говорить нельзя. А вот наличие COM-порта может оказаться полезно на производстве.

BIOS

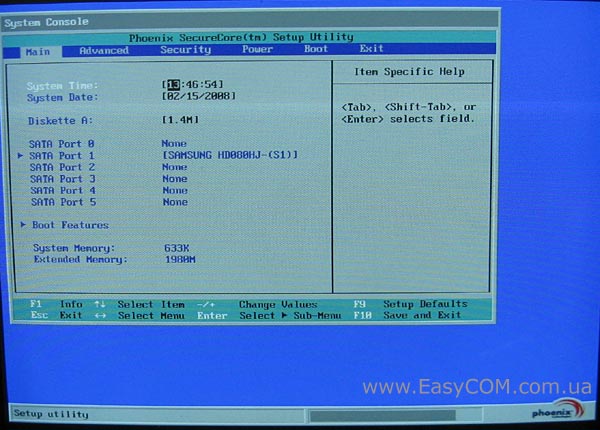

Материнская плата Fujitsu-Siemens D2831-S11 оснащена модифицированной компанией Fujitsu версией BIOS - Phoenix Secure Core BIOS Version 6.00.

В таблице ниже перечислен ряд основных особенностей данной реализации BIOS.

Параметр

Название меню

Диапазон

Задание режима работы аудиовыходов передней панели

Front panel audio

High definition, Legasy

Задание режима работы портов SATA (SATA или e-SATA)

SATA Port x

Internal, External

Управление температурным режимом работы процессора

CPU thermal managment

Disable,Enable

Улучшенный энергосберегающий режим работы процессора

Enhanced SpeedStep

Disable,Enable

Запрет на выполнение кода в области ОЗУ, выделенной под данные.

NX Memory Protection

Disable,Enable

Управление технологией виртуализации VT-x

Virtualization Technology VT-x

Disable,Enable

Возможность управления предвыборкой смежных строк ОЗУ

Adjacent Cache Line Prefetch

Disable,Enable

Управление аппаратной предвыборкой команд из ОЗУ

Hardware Prefetch

Disable,Enable

Ведение «лога» процедуры загрузки.

Event Logging

Disable,Enable

Установка режима работы процессорного кулера

SM Fan Control

Auto, Silent, Disabled

Объем оперативной памяти, выделяемый для встроенного видеоадаптера, МБ

IGD Memory Size

128, 256

Текущее состояние всех кулеров системы

Fan State

Ok, None

Текущее состояние всех температурных датчиков системы

Thermal Sensor State

Ok, None

Защита записи FDD дисковода

Diskette Write

Disable,Enable

Защита перезаписи BIOS

Flash Write

Disable,Enable

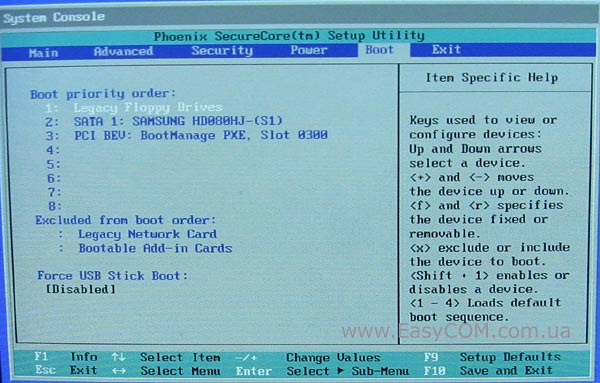

В пункте меню «BOOT» можно задать не только порядок загрузки с внешних устройств, но и указать какие именно устройства будут исключены из списка загрузки.

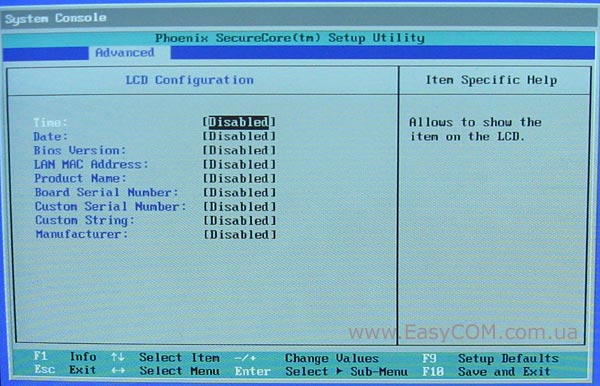

Пункт меню LCD Configuration позволяет указать, какие именно параметры необходимо выводить на ЖК-индикатор, подключенный к LCD-панели. Здесь имеются следующие значения:

Параметр

Название меню

Диапазон

Время

Time

Disable,Enable

Дата

Date

Disable,Enable

Версия BIOS

BIOS Version

Disable,Enable

MAC-адрес сетевой карты

LAN MAC Address

Disable,Enable

Название системной платы

Product Name

Disable,Enable

Серийный номер системной платы

Board Serial Number

Disable,Enable

Регистрационный номер

Custom Serial Number

Disable,Enable

Информация о регистрации

Custom String

Disable,Enable

Производитель

Manufacturer

Disable,Enable

Помимо этого материнская плата Fujitsu-Siemens D2831-S11 обладает рядом специализированных особенностей и технологий:
