Обзор материнской платы Fujitsu-Siemens D2836-S1

В данном обзоре мы продолжаем знакомиться с решениями одного из лидирующих производителей IT-продукции в Европе, Африке и странах Ближнего Востока - компании Fujitsu Technology Solutions.

Сегодня мы рассмотрим еще одну материнскую плату индустриального формата - Fujitsu-Siemens D2836-S1. Данная системная плата поддерживает все современные процессоры Intel под «сокет» LGA 775 с частотой системной шины 800/1066/1333 МГц. Основой D2836-S1 является чипсет Intel Q45 Express со встроенным графическим ускорителем Intel GMA4500. Помимо этого плата оснащена двумя гигабитными сетевыми контроллерами и имеет расширенный диапазон рабочих температур от 0 до 60 градусов по шкале Цельсия, что позволяет рассматривать Fujitsu-Siemens D2836-S1 как надежную основу для серверной системы.

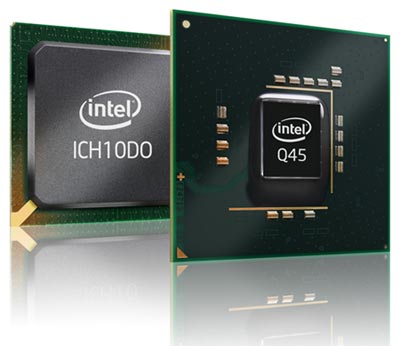

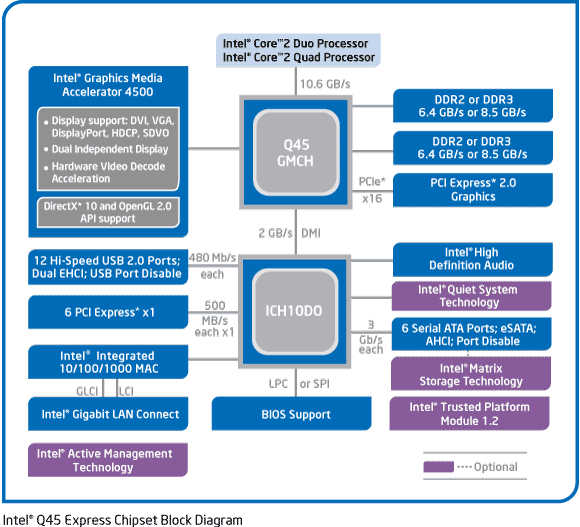

Но, все же, важной особенностью Fujitsu-Siemens D2836-S1 является именно лежащий в ее основе чипсет Intel Q45 Express, который специально разработан для бизнес-платформ и обеспечивает совместно с соответствующими процессорами Intel Core 2 Duo поддержку технологии Intel vPro.

В набор микросхем Intel Q45 Express входит модуль Intel Trusted Platform Module и поддерживаются расширения технологии Intel Active Management версии 5.0, включающие: дистанционные предупреждения, защищенный доступ в средах Microsoft NAP, мониторинг доступа, быстрый вызов помощи и дистанционное плановое обслуживание. Благодаря такому набору дополнительных возможностей, материнские платы на Intel Q45 Express являются более подходящими основами для корпоративных компьютеров. Одним из таких решений и является системная плата Fujitsu-Siemens D2836-S1.

Fujitsu-Siemens D2836-S1

Спецификация материнской платы Fujitsu-Siemens D2836-S1:

Производитель

Fujitsu

Модель

D2836-S1

Поддерживаемы процессоры

Intel Core 2 Quad Q9xxx / Q8xxx (1333/1066 МГц FSB), Intel Core 2 DUO E8xxx / E6xxx (1333/1066/800 МГц FSB), Intel Core 2 DUO E7xxx / E4xxx (1333/1066/800 МГц FSB), Intel Pentium Dual Core E2xxx (800 МГц FSB), Intel Celeron Dual Core E1xxx (800 МГц FSB), Intel Celeron 4xx (800 МГц FSB)

Чипсет

Intel Q45 / ICH10DO

Частота системной шины

1333/1066/800

Тип поддерживаемой памяти

4xDDR2 DIMM слота с поддержкой до 16Гб памяти DDR2 800/667 МГц

Интегрированный видеоадаптер

Intel GMA4500 с поддержкой DirectX 10

Слоты расширения

1 x PCI Express x16,
4 x PCI,
1 x PCI Express x1,
1 x PCI Express x8.

Дисковая подсистема

Южный мост ICH10DO:
- 6 x SATA 3Гб/с
Поддержка RAID 0, 1, 5,10

Поддержка LAN

2 x Realtek RTL8111CP (10/100/1000 Mbit)
Поддержка ASF2.0,Wake-on-LAN, Link Status Change and Magic Packet™, PXE Support, Teaming Support

Звуковая подсистема

аудио-кодек Realtek ALC663

USB

12 USB 2.0 портов (6 на задней панели, 6 внутренних)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 х PS/2 порт для мышки
2 x LAN (RJ45) порт
6 x USB 2.0
3 х аудио разъемы
1 x VGA D-Sub
1 x COM порт

Внутренние порты I/O

1 x 24-pin ATX основное питание
1 x 4-pin ATX 12V дополнительное питание CPU
4 x USB 2.0
1 x USB 2.0 полноразмерный
1 x USB 2.0 для кард-ридера
6 x SATA портов
1 x разъем FDD
1 x разъем кулера CPU
4 x разъема для кулеров корпуса
1 х разъем LPT-порта
1 х S/PDIF выход
1 x аудио разъем для передней   панели
1 x COM порт
1 х LCD конектор
Разъемы системной панели

BIOS

Phoenix Secure Core BIOS Version 6.00
Поддержка Recovery BIOS, System and BIOS Password, Write Protection for Floppy Disk Drive, Boot Sequence Control, Serial/Parallel/USB- Port
Access Protection, Boot Sector Virus Warning, Write Protection for Flash BIOS. Trusted Platform Module (TPM) V1.2

Размеры, мм

304,8 х 243,8 (ATX)

Сайт производителя

http://www.fujitsu.com/

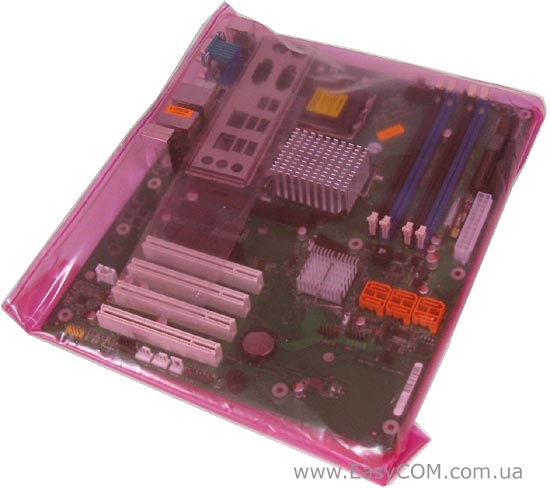

Материнская плата Fujitsu-Siemens D2836-S1 имеет формат поставки ОЕМ и добирается к своим владельцам в обычном антистатическом пакете.

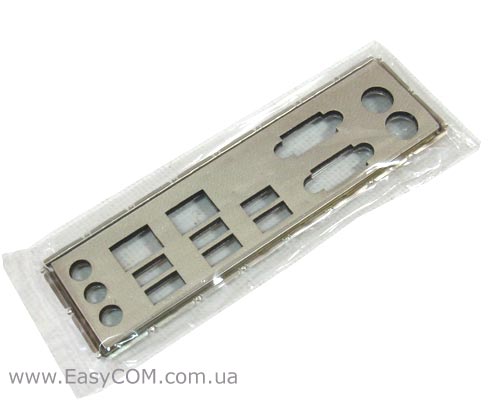

Комплект поставки материнской платы состоит только из интерфейсной заглушки и диска с драйверами. Наличие же прочих аксессуаров рекомендуется согласовывать при поставке, в зависимости от задач Заказчика.

Fujitsu-Siemens D2836-S1

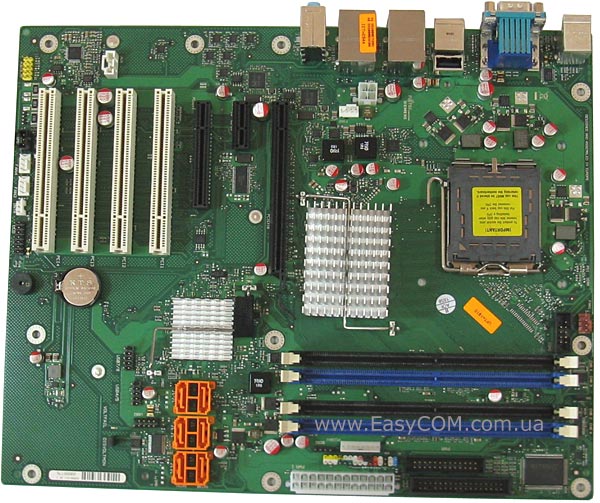

Компоновку элементов и разъемов материнской платы можно назвать стандартной с присущими для большинства похожих решений недостатками.

В частности, из-за большого количества разъемов PCI слот PCI Express x16 по высоте находится на уровне с нижними защелками оперативной памяти и при установке длинных двухслотовых видеокарт защёлки блокируются видеоускорителем. Кроме того под слотом PCI Express x16 слишком близко расположен разъем PCI Express x1, который будет недоступен при установке двухслотовой видеокарты.

Помимо этого, бросается в глаза пустое место в нижнем правом углу системной платы, которое на наш взгляд было бы целесообразнее использовать под разъемы SATA, например.

Fujitsu-Siemens D2836-S1

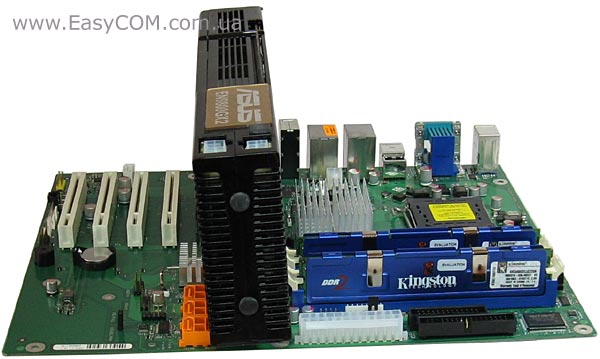

Вот так выглядит наша тестовая платформа с установленной памятью и двухслотовой видеокартой. На фтографии очень хорошо видно, что без извлечения видеокарты открыть защелки оперативной памяти не представляется возможным.

Fujitsu-Siemens D2836-S1

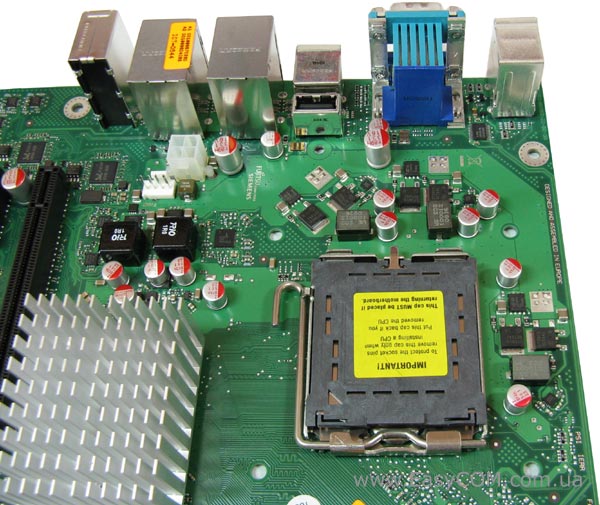

Обращаем внимание на то, что радиатор чипсета расположен довольно близко к процессорному разъему. При установке стандартных систем охлаждения никаких проблем, конечно, не возникнет, а вот габаритные кулера сторонних производителей могут просто не поместиться в отведенное пространство и упереться в радиатор чипсета.

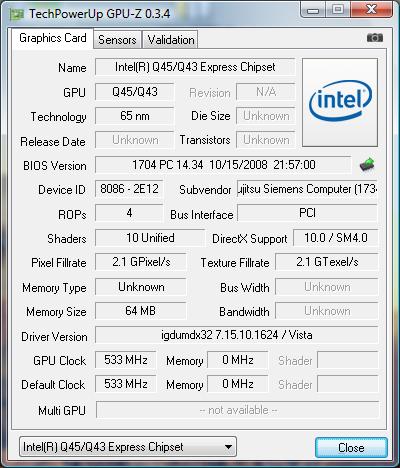

Чипсет Intel Q45 Express оснащен встроенным видеоускорителем Intel GMA4500 и при этом охлаждается обычным алюминиевым радиатором без использования активного охлаждения. Но даже этого радиатора вполне хватает для поддержания оптимального режима работы северного моста, так как в процессе тестирования нагрев чипсета не превысил номинальных рабочих температур. Помимо этого, благодаря использованию качественной элементной базы, компания Fujitsu гарантирует стабильную и надежную работу системной платы Fujitsu-Siemens D2836-S1 в диапазоне температур от 0 до 60 градусов по шкале Цельсия, правда при этом рекомендуется использовать активное охлаждение в корпусе.

Южный мост ICH10DO материнской платы D2836-S1 поддерживает 6 портов SATA II и 12 USB. С помощью портов SATA II можно организовать RAID-массивы в режимах 0, 1, 5, 10. USB-разъемы делятся на 6 внешних и 6 внутренних, причем два из шести внутренних разъемов являются нестандартными. Один внутренний разъем предназначен для подключения кардридера, а второй представляет собой обычный USB-порт, но только выведен он не на заднюю панель внешних портов, а распаян непосредственно на печатной плате.

Микросхема ICH10DO оснащена небольшим алюминиевым радиатором, которого вполне достаточно для поддержания оптимальных рабочих температур южного моста.

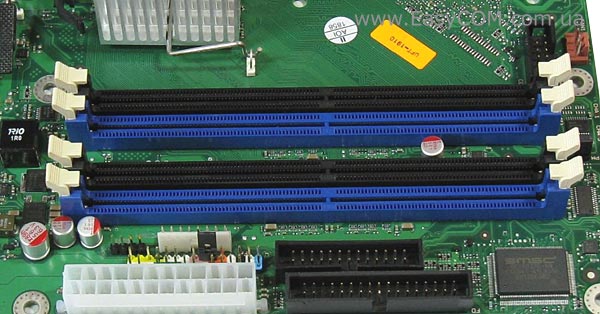

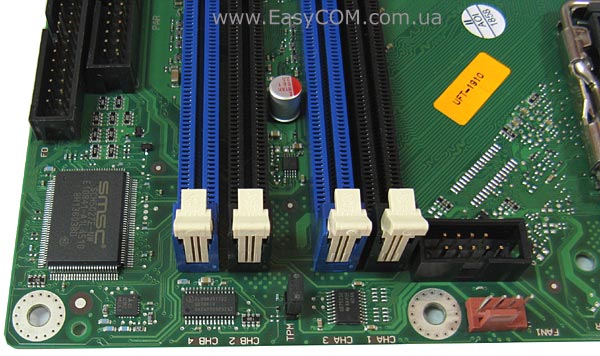

Системная плата оснащена четырьмя разъемами оперативной памяти стандарта DDR II 800/667 МГц, которая может работать в одно- и двухканальном режиме. Максимальный объем ОЗУ, который поддерживает системная плата - 16 ГБ. При установке модулей памяти с номинальной частотой 800 МГц мы обнаружили, что плата автоматически понижает частоту модулей до 667 МГц. Причиной тому является ограничение BIOS. Инженеры компании Fujitsu жестко привязали частоту работы оперативной памяти к ее таймингам и чтобы память заработала на частоте 800 МГц необходимы модули с таймингами 6-6-6-24. Увеличение таймингов памяти сделано с единой целью – увеличить стабильность работы подсистемы памяти и исключить случайные ошибки при записи/чтении данных из ОЗУ.

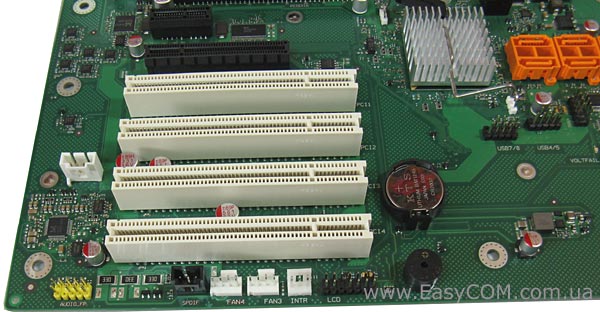

Если говорить о слотах расширения материнской платы Fujitsu-Siemens D2836-S1, то в глаза сразу бросается наличие четырех слотов PCI. Такое количество слотов PCI будет очень кстати для использования в индустриальных целях, для сборки системы видеонаблюдения например.

Помимо этого на борту платы имеется один разъем PCI Express x1, один PCI Express x8 и один PCI Express x16. В разъем PCI Express x8 можно подключить любые устройства с интерфейсом PCI Express х1, PCI Express х4 и PCI Express х8.

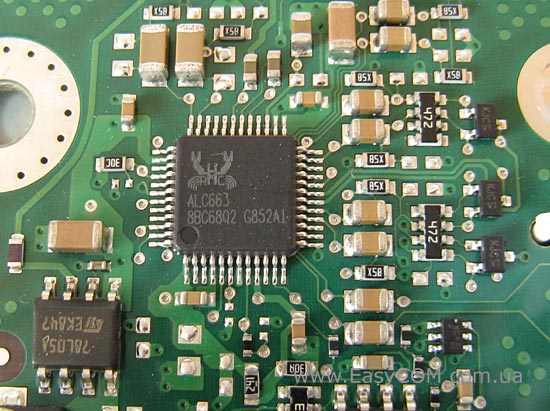

Звуковая подсистема материнской платы представлена шестиканальным (5.1) HD-аудиокодеком Realtek ALC663, который позволяет использовать плату не только как мощную рабочую станцию, но и как мультимедийный компьютер.

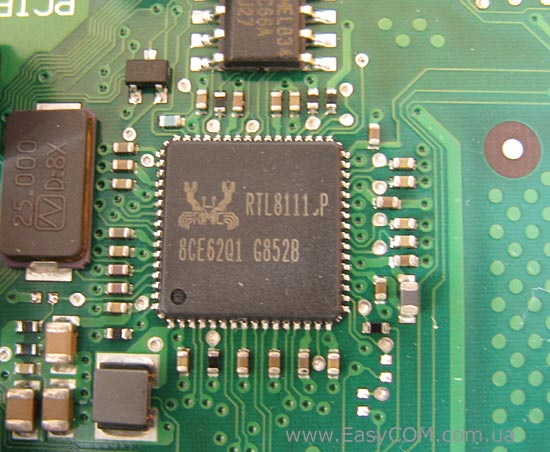

За сетевые соединения на Fujitsu-Siemens D2836-S1 отвечают сразу два гигабитных сетевых контроллера Realtek RTL8111CP. Обращаем внимание, что оба сетевых контроллера абсолютно идентичны, что выделяет плату из массы похожих решений, в которых используются разные контроллеры. Данных подход исключает возможные проблемы несовместимости, которые могут возникнуть при использовании различных сетевых контроллеров.

Оба контроллера поддерживают ряд технологий, которые перечислены ниже:

  • ASF 2.0 - стандарт удаленного администрирования, который позволяет управлять клиентским компьютером, как с установленной операционной системой, так и без нее.
  • Wake-on-LAN – удаленный вывод ПК из режима «stand by».
  • PXE Support – загрузка ПК с удаленных ресурсов посредством сетевой карты без использования жесткого диска, оптического дисковода и других устройств.

В верхнем правом углу системной платы расположен контроллер ввода/вывода и мониторинга SMSC SCH5027E-NW. Данный контроллер поддерживает порты PS/2, COM и LPT, получает все данные с датчиков температур, напряжений, скоростей вентиляторов, а так же мониторит ряд других важных параметров.

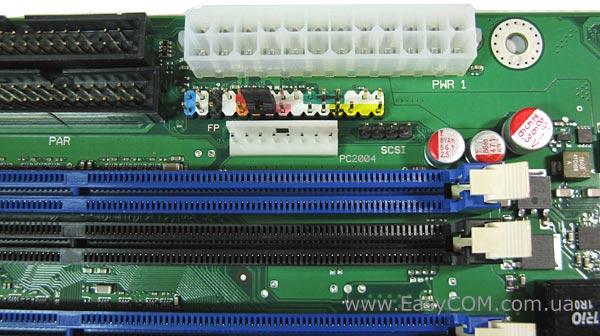

Между 24-контактным разъемом основного питания и 8-контактным разъемом управления вентилятором блока питания расположены разъемы системной панели, причем все указанные разъемы расположены очень близко друг к другу. В результате такого расположения доступ к разъемам системной панели является затрудненным из-за большого количества проводов.

В нижней части платы, возле двух разъемов для подключения корпусных вентиляторов и разъема обнаружения вскрытия корпуса, расположен разъем LCD. Предназначен он для подключения ЖК-индикатора и отображения ряда важных параметров системы, таких как POST-коды BIOS, MAC-адрес сетевой карты и т.п.

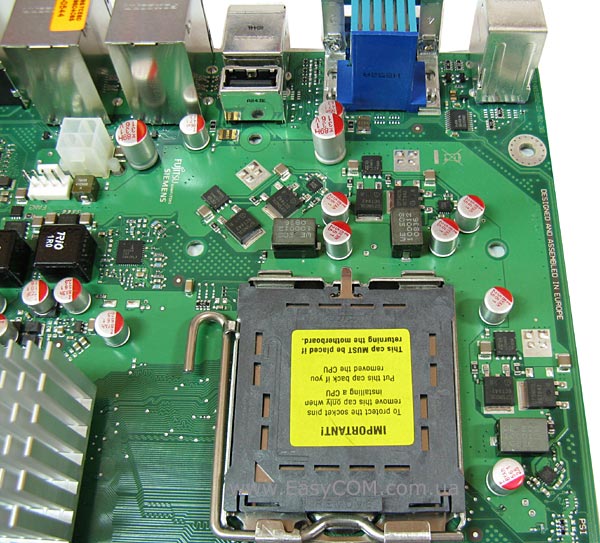

Система питания Fujitsu-Siemens D2836-S1 состоит из всего трех фаз стабилизации. В цепи питания процессора, как, впрочем, и на всей плате, используются конденсаторы с твёрдым электролитом. Дроссели подсистемы питания основаны на ферритовых сердечниках. Хотя трехфазная система на сегодняшний день и не является актуальной, но все выполнено качественно и надежно, поэтому ее должно быть достаточно для работы процессоров в штатном режиме (а разгон плата и не предполагает).

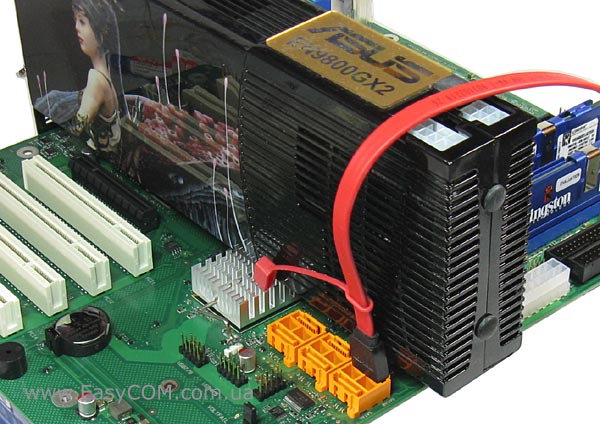

Не совсем удачным является расположение SATA-портов. Разъемы SATA0, SATA2 и SATA4 расположены впритык к видеокарте и подключать SATA шнуры к ним не очень удобно, но это относится лишь к системам с установленной двухслотовой видеокартой.

Помимо этого под видеокартой оказывается часть радиатора южного моста, что не благоприятным образом сказывается на его температурном режиме.

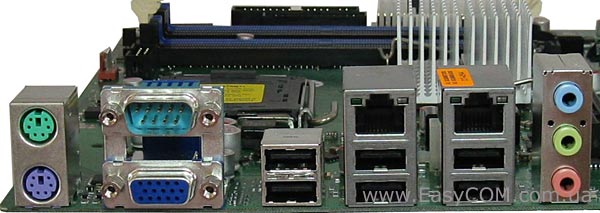

На заднюю панель платы выведены следующие внешние порты:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мыши;
  • 2 x LAN (RJ45) порта;
  • 6 x USB 2.0/1.1 портов;
  • 3 x аудио разъема
  • 1 x COM
  • 1 x VGA

С обратной стороны внешних портов расположен дополнительный разъем USB, который будет очень полезен в ситуациях, когда доступ к задней панели или затруднен, или невозможен.

BIOS

Материнская плата Fujitsu-Siemens D2836-S1 оснащена модифицированной компанией Fujitsu версией BIOS - Phoenix Secure Core BIOS Version 6.00. В таблице ниже перечислен ряд основных особенностей данной BIOS.

Параметр

Название меню

Диапазон

Задание режима работы аудиовыходов передней панели

Front panel audio

High definition, Legasy

Задание режима работы портов SATA (SATA или e-SATA)

SATA Port x

Internal, External

Управление температурным режимом работы процессора

CPU thermal managment

Disable,Enable

Улучшенный энергосберегающий режим работы процессора

Enhanced SpeedStep

Disable,Enable

Улучшенный режим энергосбережения во время простоя процессора

Enhanced Idle Power State

Disable,Enable

Запрет на выполнение кода в области ОЗУ, выделенной под данные.

NX Memory Protection

Disable,Enable

Управление технологией виртуализации VT-x

Virtualization Technology VT-x

Disable,Enable

Возможность управления предвыборкой смежных строк ОЗУ

Adjacent Cache Line Prefetch

Disable,Enable

Управление аппаратной предвыборкой команд из ОЗУ

Hardware Prefetch

Disable,Enable

Ведение журнала процедуры загрузки.

Event Logging

Disable,Enable

Установка режима работы процессорного кулера

SM Fan Control

Auto, Silent, Disabled

Объем оперативной памяти, выделяемый для встроенного видеоадаптера

IGD Memory Size

128, 256

Текущее состояние всех кулеров системы

Fan State

Ok, None

Текущее состояние всех температурных датчиков системы

Thermal Sensor State

Ok, None

Защита записи FDD дисковода

Diskette Write

Disable,Enable

Защита от перезаписи BIOS

Flash Write

Disable,Enable

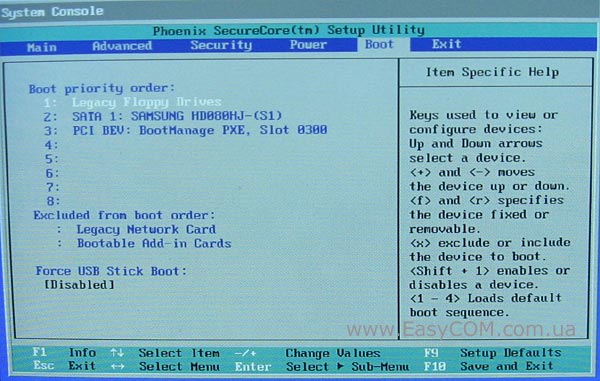

В пункте меню «BOOT» можно задать не только порядок загрузки с внешних устройств, но и указать какие именно устройства будут исключены из списка загрузки.

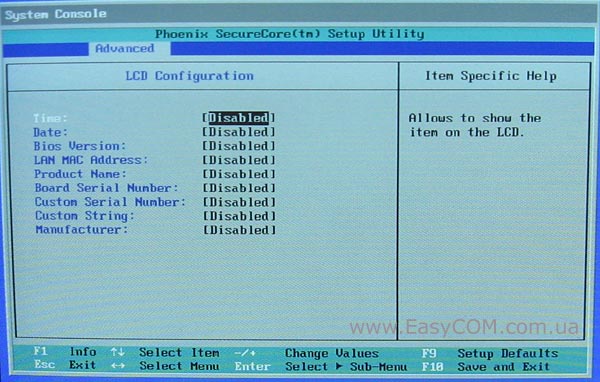

Пункт меню LCD Configuration позволяет указать, какие именно параметры необходимо выводить на LCD-индикатор, подключенный к разъему LCD-панели. Здесь имеются следующие значения:

Параметр

Название меню

Диапазон

Время

Time

Disable,Enable

Дата

Date

Disable,Enable

Версия BIOS

BIOS Version

Disable,Enable

MAC-адрес сетевой карты

LAN MAC Address

Disable,Enable

Название системной платы

Product Name

Disable,Enable

Серийный номер системной платы

Board Serial Number

Disable,Enable

Регистрационный номер

Custom Serial Number

Disable,Enable

Информацияя о регистрации

Custom String

Disable,Enable

Производитель

Manufacturer

Disable,Enable

Помимо этого материнская плата Fujitsu-Siemens D2836-S1 обладает рядом специализированных особенностей и технологий:
