Обзор и тестирование материнской платы GIGABYTE GA-780T-D3L

Материнская плата GIGABYTE GA-780T-D3L в первую очередь предназначена для экономных покупателей, которые не обладают большим количеством денежных средств на покупку нового ПК, однако в перспективе хотят оценить производительность новых процессоров семейства AMD FX для Socket AM3+. В сегодняшнем обзоре мы предлагаем оценить перспективность подобной покупки, а также выяснить какие возможности может предложить материнская плата стоимостью в 50 долл. США.

Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-780T-D3L.

GIGABYTE GA-780T-D3L

Спецификации материнской платы GIGABYTE GA-780T-D3L:

Производитель

GIGABYTE

Модель

GA-780T-D3L (rev 3.1)

Чипсет

AMD 760G + AMD SB710

Процессорный разъем

AMD Socket AM3+

Поддерживаемые процессоры

AMD AM3 Phenom II, AMD Athlon II

AMD AM3+ FX

Используемая память

1666 (ОС)/ 1333/ 1066 МГц

Поддержка памяти

2 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 2.0 x16

4 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Южный мост AMD SB710 поддерживает:

6 x SATA 3 Гбит/с порта с поддержкой до 6 устройств SATA 3 Гбит/с

Поддержка RAID 0, 1, 10 и JBOD

1 x IDE с поддержкой двух устройств ATA 133/100/66

LAN

1 x гигабитный сетевой контроллер Realtek RTL8111E (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальный звук

SPDIF Out

Питание

24-контактный разъем питания ATX

4-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)

2 x разъема подключения системного вентилятора (1x4-пин и 1х3-пин)

1 x разъем подключения вентилятора блока питания (3-пин)

Охлаждение

Алюминиевый радиатор северного моста

Алюминиевый радиатор южного моста

Внешние порты I/O

1 x LAN (RJ45)

6 x USB 2.0

1 х порт COM

1 x порт LPT

1 x Coaxial S/PDIF out

3 x Аудио порта

1 x PS/2 (мышь, клавиатура)

Внутренние порты I/O

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

6 x портов SATA 3 Гбит/с

1 х порт IDE с поддержкой подключения двух устройств ATA 133/100/66

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

AWARD BIOS, 2 x 16 Мбит, DualBIOS,

PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Комплектация

руководство пользователя;

брошюра с описанием гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA;

заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

ATX

305 х 190

Сайт производителя

http://www.gigabyte.ua/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Упаковка и комплектация

GIGABYTE GA-780T-D3L box

Упаковка материнской платы GIGABYTE GA-780T-D3L оформлена в привычном для GIGABYTE стиле. Коробка из белого плотного картона с полиграфией выполненной преимущественно в зеленой гамме. На лицевой части основное внимание сфокусировано на соответствие платы фирменной концепции «Ultra Durable 2 Classic», которая предусматривает использование высококачественных компонентов, а именно японских твердотельных конденсаторов. Применение таких компонентов должно положительно отразиться на долговечности и стабильности в режиме разгона и работе в условиях высоких температур. Также на коробке отмечена совместимость с новыми процессорами семейства AMD FX и поддержка технологии DualBIOS 3TB+ HDD, специфика которой заключается в наличии двух микросхем с прошивками BIOS на плате, а также поддержке в BIOS накопителей объемом свыше 3 ТБ.

GIGABYTE GA-780T-D3L box rear

На обратной стороне размещена фотография самой материнской платы, повторно отмечена поддержка перечисленных выше преимуществ и технологий, а также нанесены логотипы таких функций, как:

  • GIGABYTE On/Off Charge – зарядка портативных устройств даже при выключенном компьютере;
  • GIGABYTE 3x USB Power Boost - призвана обеспечить максимальную совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличает повышенное энергопотребление.

Комплект поставки GIGABYTE GA-780T-D3L стандартный, как для массового продукта.

В коробке, помимо материнской платы, мы обнаружили:

  • Документацию;
  • Диск с драйверами и утилитами;
  • Два SATA-шлейфа;
  • Заглушку интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-780T-D3L

Дизайн материнской платы GIGABYTE GA-780T-D3L типичный для ATX моделей компании. Плата основана на текстолите синего цвета с некоторым отступлением от стандартных размеров формата ATX, в случае GIGABYTE GA-780T-D3L ширина платы составляет всего 190 мм. Компоновка платы достаточно хорошо, но из негативных особенностей можно отметить не самое оптимальное расположение портов SATA, которые мало того, что расположены перпендикулярно поверхности платы, но и размещены таким образом, что при установленной крупногабаритной плате расширения в слот PCI доступ как минимум к четырем из шести портов будет заблокирован. Намного более логичным выглядел бы отказ от порта IDE, и перенос на его место портов SATA с горизонтальным их расположением.

GIGABYTE GA-780T-D3L

Все компоненты без проблем уместились на лицевой стороне платы, так что ее обратная сторона привлекает внимание разве что усилительной пластиной процессорного разъема, которая обеспечивает возможность установки достаточно мощных систем охлаждения.

GIGABYTE GA-780T-D3L

В нижней части материнской платы расположились разъемы для подключения фронтальной панели, S/PDIF out, джампер Clr_CMOS и две колодки подключения внутренних портов USB 2.0 (каждая с возможностью подключения двух устройств). Всего же на плате реализована поддержка десяти портов USB 2.0 (четыре внутренних и шесть на интерфейсной панели). Поддержка портов USB 3.0 отсутствует.

Что интересно, колодку подключения аудио разъемов фронтальной панели инженеры разместили на левой стороне материнской платы, возле аудио выходов на интерфейсной панели.

Как мы уже упоминали выше, возле слота расширения PCI расположено шесть портов SATA 3 Гбит/с, все они реализованы силами чипсета AMD SB710. Поддержка SATA 6 Гбит/с отсутствует.

GIGABYTE GA-780T-D3L

На правой стороне материнской платы, помимо порта IDE, расположены два разъема для подключения вентиляторов, один из них, согласно инструкции, предназначен для подключения вентилятора блока питания, однако он также может использоваться для подключения системного вентилятора.

GIGABYTE GA-780T-D3L

Системная плата GIGABYTE GA-780T-D3L оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме. Поддерживаются модули, работающие на частотах 1333/1066 МГц в номинальном режиме, и до 1600 МГц в разгоне. Максимальный объем памяти может составлять 16 ГБ, чего должно быть достаточно для большинства стандартных задач и мультимедийных домашних ПК.

GIGABYTE GA-780T-D3L

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один осуществляет отвод тепла от северного моста (AMD 760G), другой накрывает южный мост (AMD SB710), оба радиатора крепятся к плате при помощи пластиковых клипс на пружинках.

В процессе тестирования платы температура AMD 760G составляла 52 градуса, а температура чипсета AMD SB710 – 55 градусов, что является достаточно неплохим результатом для материнской платы со столь компактными радиаторами.

GIGABYTE GA-780T-D3L

Расположение процессорного разъема Socket AM3+ и опорной пластины стандартно, как мы уже упоминали выше, особый упор производитель материнской платы делает на поддержке новых процессоров семейства AMD FX. Питание процессора осуществляется по 4+1-фазной схеме для вычислительных ядер и дополнительных узлов.

Сам преобразователь основан на ШИМ-контроллере ISL6324. Для питания GIGABYTE GA-780T-D3L предназначены основной 24-х и дополнительный 4-контактный разъемы.

GIGABYTE GA-780T-D3L

Возможности расширения функциональности материнской платы GIGABYTE GA-780T-D3L соответствуют стоимости данной модели и её позиционированию. В наличии всего один слот для установки графического адаптера - PCI-Express который использует 16 линий стандарта 2.0. Также расширение функциональности материнской платы возможно за счет четырех слотов PCI-Express х1 и двух PCI.

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портами COM, LPT и PS/2, работой системных вентиляторов и обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

GIGABYTE GA-780T-D3L

На интерфейсную панель материнской платы GIGABYTE GA-780T-D3L выведены следующие порты:

  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 1 х COM;
  • 1 x LPT;
  • 1 x Coaxial S/PDIF out;
  • 3 x Аудио порта;
  • 1 x PS/2 (клавиатура или мышь).

Стоит отметить, что оснащение интерфейсной панели полностью соответствует стоимости платы - в наличии всего три аудио разъема и устаревшие порты COM и LPT, в то время как современные eSATA и USB 3.0 отсутствуют. К достоинствам можно, пожалуй, отнести лишь большое количество портов USB 2.0.

Здесь же стоит упомянуть,  что из возможностей AMD 760G не реализован встроенный графический адаптер, видимо, чтобы данное решение в сочетании с младшими Athlon II и Sempron не конкурировало с AMD APU (платформой Socket FM1). А ведь было бы интересно иметь возможность использования современных и достаточно производительных процессоров AMD FX в сочетании с простеньким интегрированным видеоадаптером Radeon HD 3000 там, где к видеокарте не предъявляется вообще никаких особых требований, кроме возможности визуализации интерфейса ОС.



Материнская плата GIGABYTE GA-780T-D3L оснащена четырьмя разъемами для подключения вентиляторов, один из которых служит для питания вентилятора системы охлаждения процессора, три других могут быть использованы для подключения системных вентиляторов.

BIOS

В отличие от большинства современных материнских плат, модель GIGABYTE GA-780T-D3L оснащена устаревшей версией BIOS на основе микрокода AWARD с поддержкой накопителей объёмом больше 3 ТБ. К тому же отметим, что плата оснащена двумя микросхемами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.

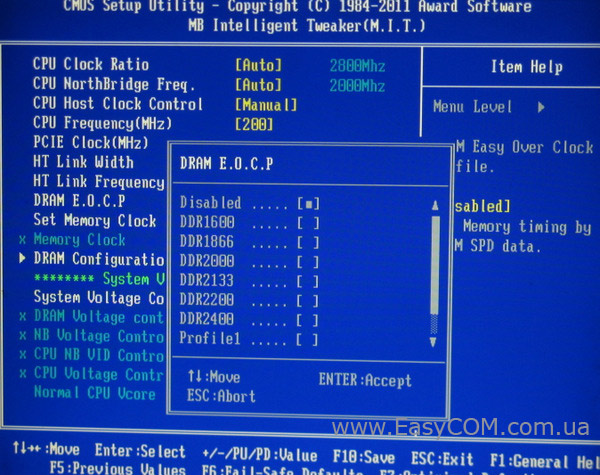

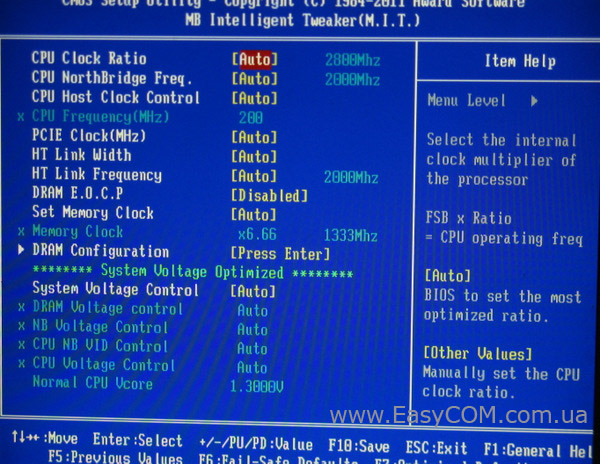

Основная часть настроек, касающихся изменения частоты работы северного моста, оперативной памяти, сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.

Присутствуют вшитые профили разгона оперативной памяти, при помощи которых вы можете попытаться разогнать память вплоть до частоты 2400 МГц.

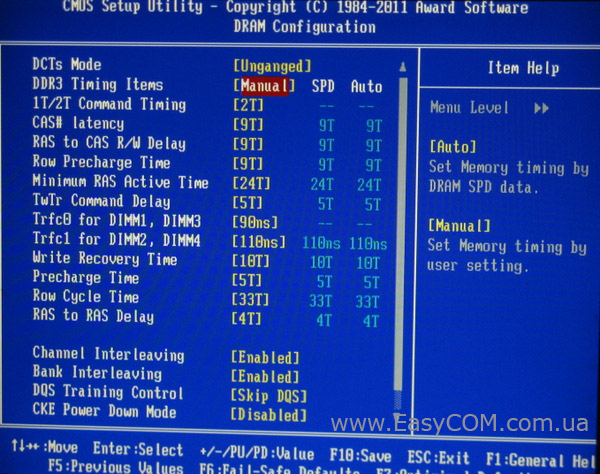

При необходимости, можно получить доступ к регулировкам задержек памяти.

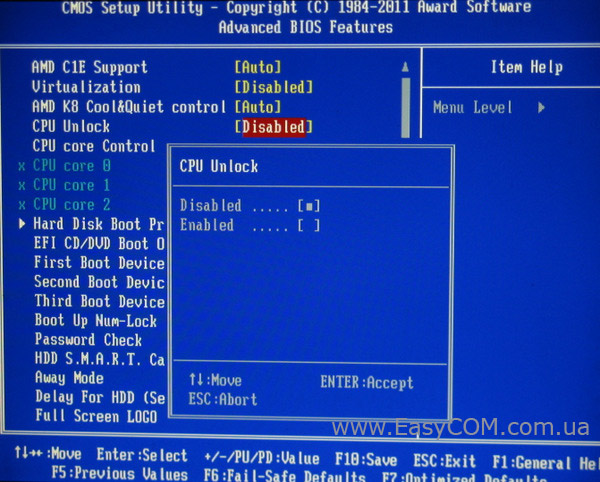

Также доступна возможность разблокировки изначально заблокированных ядер, что мы и попытаемся сделать далее.

Имеющиеся настройки системы сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота памяти

DRAM Frequency

1066, 1333, 1666



Задержки ОЗУ

DRAM Timing Control

1T/2T Command Timing, CAS Latency, RAS to CAS R/W Delay, Row Precharge Time, Minimum RAS Active Time, TwTr Command Delay, Write Recovery Time, Precharge Time, Row Cycle Time, RAS to RAS Delay,



Процессорный множитель

CPU Clock Ratio

5 – 35

0,5



CPU North Bridge Frequency

5 – 20

1



CPU Frequency

200 – 500

1



PCIE Clock

100 – 150

1



HT Link Width

8, 16





HT Link Frequency

1 – 13

1



DRAM E.O.C.P

1600, 1866, 2000, 2133, 2200, 2400





Memory Clock

4, 5,33, 6,66, 8





DRAM Voltage Control

1,500 – 2,400

0,020



NB Voltage Control

1,100 – 1,800

0,020



CPU NB VID Control

-0,600 – +0,600

0,025



CPU Voltage Control

-0,600 – +0,600

0,025



CPU Unlock

Enable / Disable

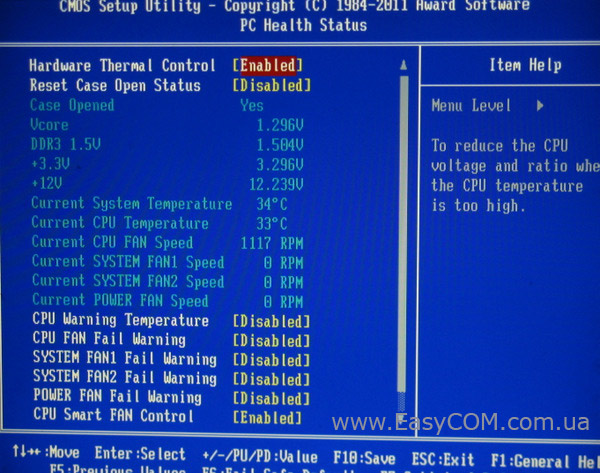

В разделе PC Health Status открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения вентилятора системы охлаждения процессора.

В этом же разделе можно следить за:

  • напряжением на ядре процессора;
  • напряжением на модулях памяти;
  • напряжением на линиях питания +12В, +3,3В.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

Процессор

AMD Phenom II X3 720, 2,8 ГГц, Socket AM3

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

AMD Radeon HD 6970 2GB GDDR5

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

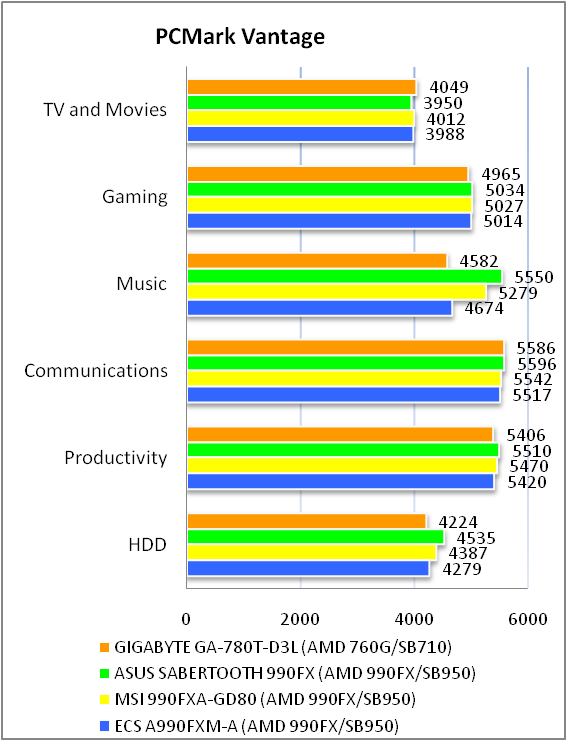

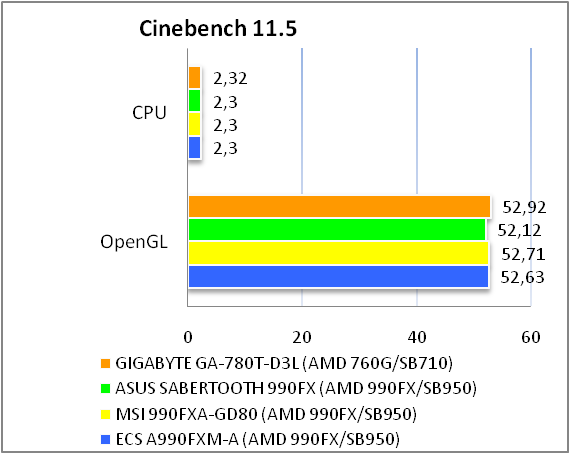

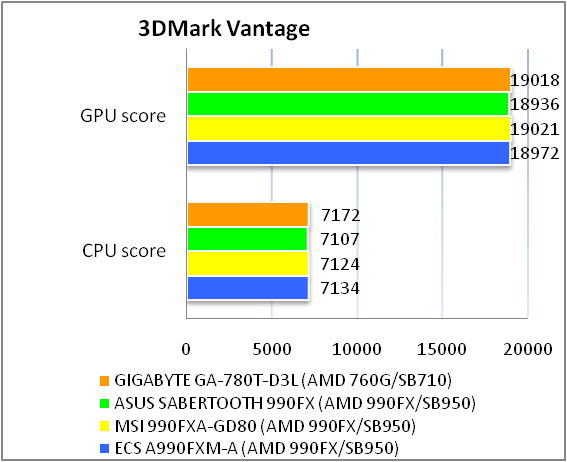

Результаты тестов:

GIGABYTE GA-780T-D3L test

GIGABYTE GA-780T-D3L test

GIGABYTE GA-780T-D3L test

GIGABYTE GA-780T-D3L test

В процессе тестирования GIGABYTE GA-780T-D3L показала производительность на уровне с более дорогими конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

GIGABYTE GA-780T-D3L gpu-z

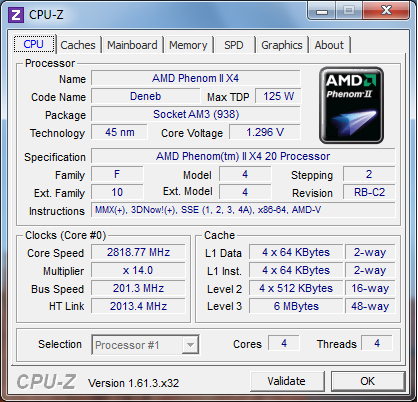

Как видим, процедура разблокировки четвертого ядра нашего тестового процессора AMD Phenom II X3 720 на данной материнской плате прошла успешно.

GIGABYTE GA-780T-D3L gpu-z

В процессе разгона системной шины нам удалось достичь результата практически в 310 МГц, что является достаточно хорошим показателем.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.10, -0.17

Очень хорошо

Уровень шума, дБ (А)

-85.5

Хорошо

Динамические диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.0034

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.0

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-80.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо
