Обзор и тестирование материнской платы GIGABYTE GA-890FXA-UD7

Каждый производитель компьютерного «железа» использует в названиях своих моделей некий шифр, позволяющий определить позиционирование модели внутри линейки. Так, например многие компании для этого используют суффиксы PRO, SE, LE и т.д., но в их многообразии часто может запутаться даже опытный пользователь. Компания GIGABYTE поступила намного проще, во всяком случае, с названиями своих материнских плат. В конце название модели, после дефиса, идут две-три буквы и цифра. Буквы обозначают технологию, по которой данная материнская плата изготовлена. Так как почти все современные материнские платы GIGABYTE изготовлены по технологии Ultra Durable 3, то практически всегда это две буквы UD. После них стоит цифра, отображающая позиционирование модели производителем внутри всей линейки. Все предельно просто – чем выше цифра, тем «круче», по мнению производителя, материнская плата. Цифры 1 не существует в принципе – видимо у компании GIGABYTE такой маркетинговый ход. Цифра 2 обозначает бюджетные модели, с урезанной функциональностью. 3 – это основная, базовая модель для всей линейки. 4 и 5 – это решения так называемого «Performance»-класса, т.е. более продвинутые и функциональные модели, чем базовая. Ну а цифра 6 всегда обозначала High-End модели материнских плат GIGABYTE, в которых максимальная функциональность и производительность была важней всего, иногда даже стоимости. После цифры иногда тоже можно встретить различные буквы, которые, как правило, лишь указывают на нюансы, например,  L – облегченный дизайн (отсутствие некоторых контроллеров, применение менее габаритных радиаторов), H – наличие HDMI-порта и т.д.

GIGABYTE GA-890FXA-UD7

Сегодня же мы рассмотрим передовую материнскую плату GIGABYTE GA-890FXA-UD7, основанную на новейшем наборе логики AMD 890FX. Обратите внимание на последнюю цифру в названии материнской платы – это 7. Учитывая вышеизложенное касательно маркировки материнских плат GIGABYTE, можно сделать вывод, что производитель действительно позиционирует данную модель как флагманскую. Нашей же задачей является разобраться во всех функциях и преимуществах столь недешевой материнской платы. Итак, начнем по традиции с внешнего осмотра упаковки.

GIGABYTE GA-890FXA-UD7

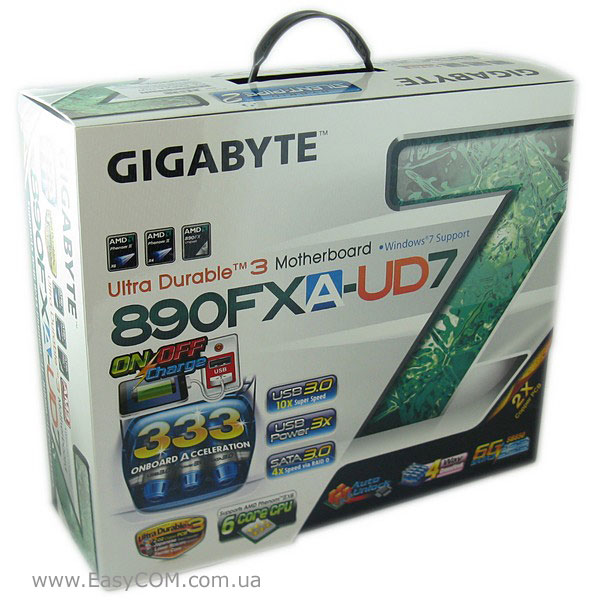

Как и подобает продукту ТОП-уровня, материнская плата GIGABYTE GA-890FXA-UD7 поставляется в картонной коробке-кейсе, с пластиковой ручкой для удобной переноски. Лицевая сторона коробки просто таки пестрит массой всевозможных логотипов фирменных технологий и поддерживаемого оборудования. Видимо нам придется выделить отдельный раздел статьи для их хотя бы краткого описания.

GIGABYTE GA-890FXA-UD7

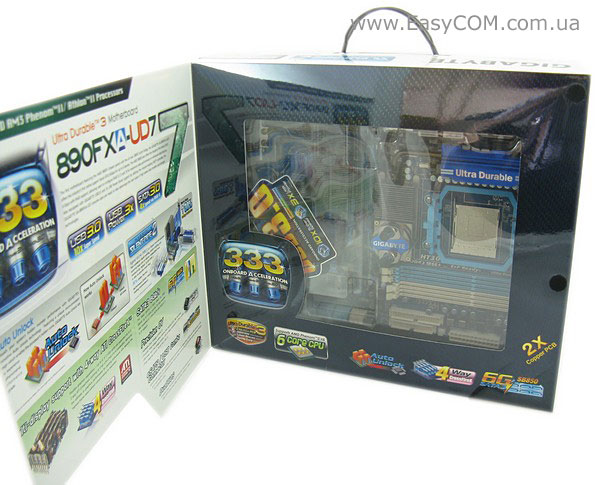

Передняя крышка коробки откидывается в сторону. На её обратной стороне описываются различные особенности платы, а нашему взору предстает сама материнская плата, которую хорошо видно через большое пластиковое окошко.

GIGABYTE GA-890FXA-UD7

Как было сказано ранее, обилие фирменных технологий и особенностей платы вынуждают нас вынести их в отдельный раздел. Сказано – сделано.

Фирменные технологии и особенности материнской платы GIGABYTE GA-890FXA-UD7

Одним из новшеств в GIGABYTE GA-890FXA-UD7 является функция зарядки мобильных телефонов и других портативных устройств, подключаемых к USB-порту.  Она называется ON/OFF Charge. Данная функция, при установке соответствующего драйвера, позволяет продолжать зарядку телефона в режиме сна или даже при выключенном компьютере.



Также, материнская плата GIGABYTE GA-890FXA-UD7 принадлежит к серии «333». Это подразумевает наличие интерфейсов SATA 3 (6 Гб/c), USB 3.0 и увеличенную мощность USB-портов в три раза.

Благодаря наличию шести слотов PCI-e x16, материнская плата GIGABYTE GA-890FXA-UD7 способна создавать связки CrossFireX из четырех графических адаптеров.

Новая разработка компании GIGABYTE – система охлаждения Hybrid Silent-Pipe 2. Она включает в себя три компонента: классические радиаторы с тепловой трубкой, внешний дополнительный радиатор и водоблок для системы водяного охлаждения.

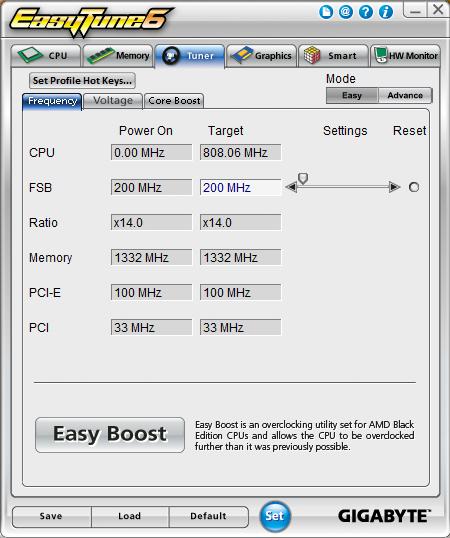

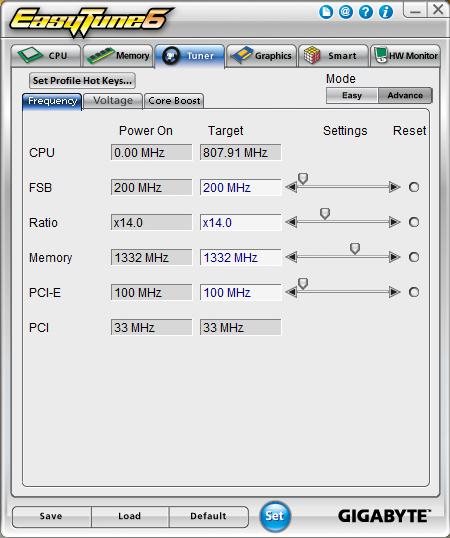

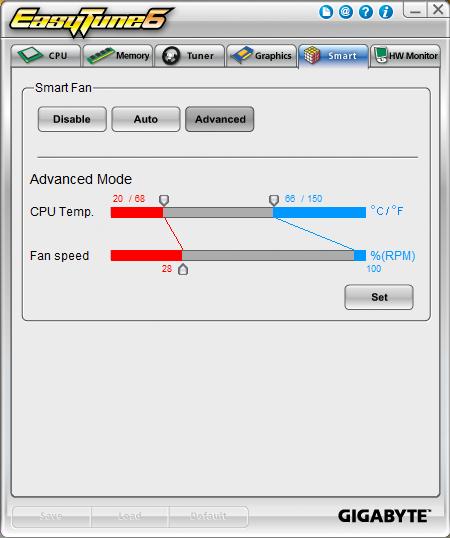

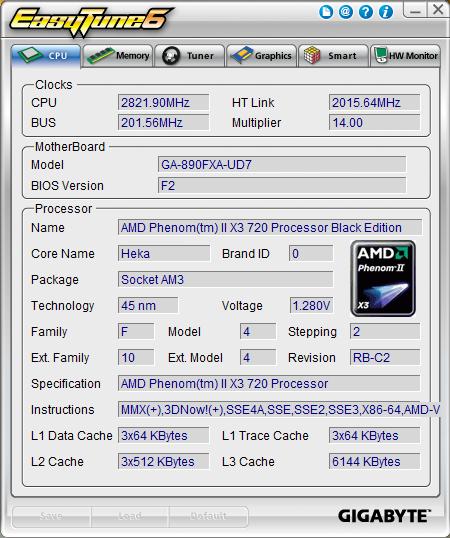

С новой серией материнских плат GIGABYTE поставляется обновленная версия фирменного ПО EasyTune6. Теперь оно стало еще функциональнее и проще в обращении, а также обзавелось некоторыми новыми функциями.

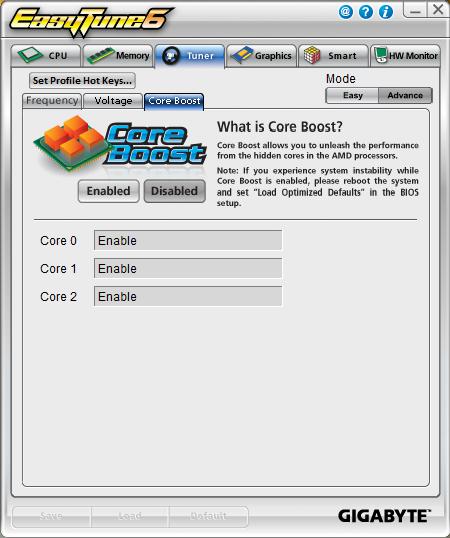

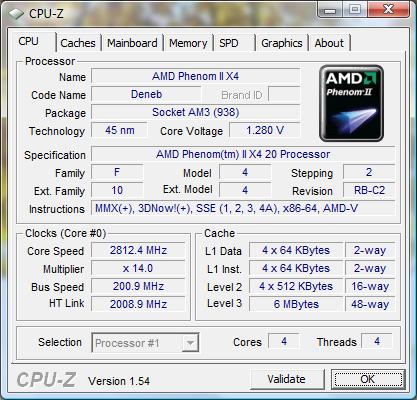

При использовании фирменного ПО EasyTune6 данная материнская плата позволяет автоматически разблокировать заблокированные ядра процессоров AMD непосредственно из операционной системы.

Smart Dual LAN – интеллектуальная технология автоматической переадресации сетевых контроллеров. Если один из ваших сетевых контроллеров вышел из строя, система автоматически задействует второй, не прерывая соединение.

Наличие на плате светодиодного индикатора POST-кодов поможет быстро и эффективно определить неисправность.

Применение комбинированных портов eSATA/USB позволяет при использовании специального кабеля не подключать внешний источник питания для устройств eSATA.

Для оверклокеров, работающих с открытым стендом, будет очень удобно пользоваться распаянными на плате кнопками включения, перезагрузки и сброса настроек системы.

Итак, с «наворотами» тестируемой платы мы ознакомились, теперь давайте откроем коробку и рассмотрим комплект поставки.

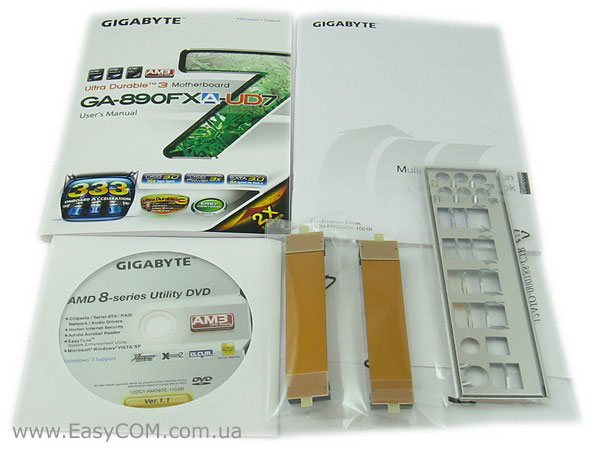

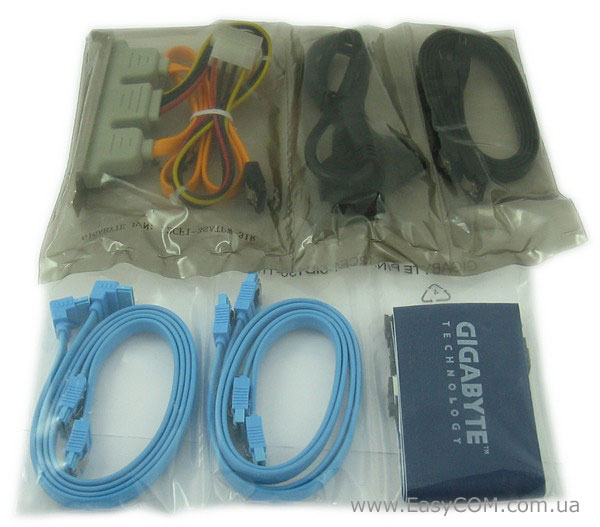

В комплекте с GIGABYTE GA-890FXA-UD7 можно найти следующий набор аксессуаров:

  • руководство пользователя и инструкция быстрой установки;
  • диск с ПО и драйверами;
  • два мостика для объединения видеокарт по технологии AMD CrossFireX;
  • заглушка на заднюю панель;
  • один IDE-кабель;
  • четыре кабеля SATA 3Гб/с ;
  • фирменный комплект для внешнего подключения двух SATA-устройств.

Такой комплект поставки нельзя назвать «топовым», хотя в нем есть аж четыре SATA-кабеля. Приятно порадовал фирменный модуль для выноса SATA-портов на заднюю панель корпуса, причем с набором кабелей для одновременного подключения сразу двух устройств. Мостики CrossFireX также иной раз могут пригодиться. Но, несмотря на то, что комплект поставки немного расширен, ничего сверхъестественного в нем нет.

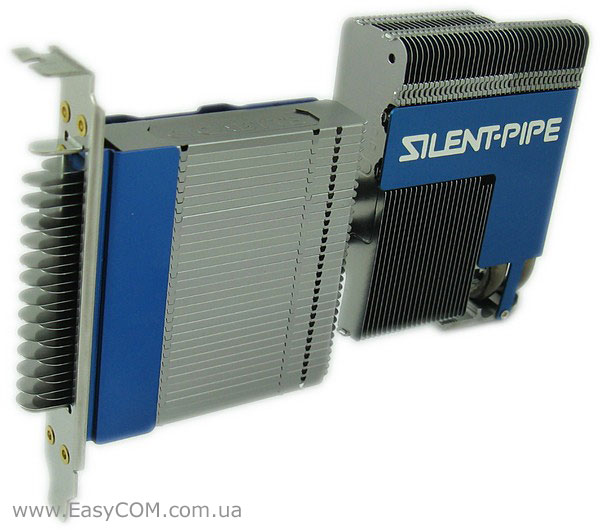

В отдельном пластиковом боксе идет дополнительный радиатор для системы охлаждения, который является частью фирменной технологии Hybrid Silent Pipe 2. Мы уже однажды рассматривали подобное решение на материнской плате GIGABYTE GA-EP45-EXTREME, поэтому очень детально останавливаться на нем не будем.

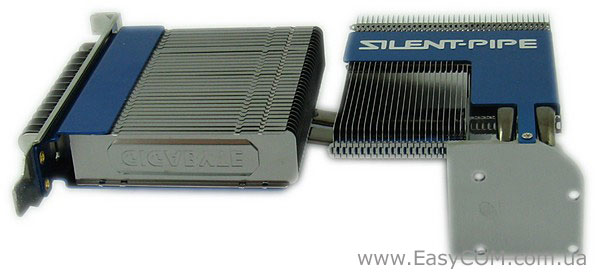

Радиатор состоит из основания, двух тепловых трубок и двух секций алюминиевых ребер: одна продольная, вторая – поперечная. Такой подход позволяет более эффективно отводить тепло при любом направлении движения воздуха внутри системного блока.

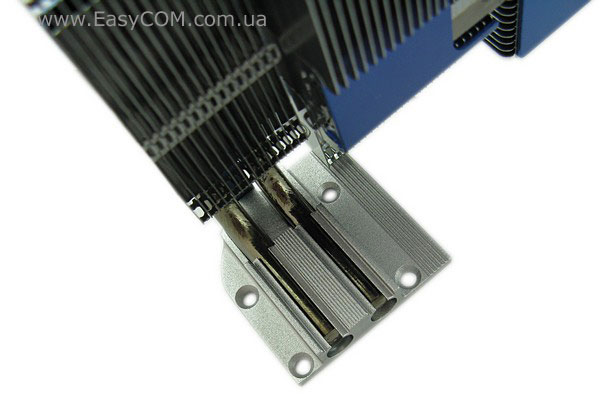

Тепловые трубки зажаты в алюминиевом основании в почти полностью обхватывающих их желобах. Тепловой контакт улучшен припоем. Сначала нам стало непонятным то, что производитель не применил медь для изготовления основания дополнительного радиатора, но позже мы нашли ответ почему. Крепится дополнительный радиатор к уже предустановленной на материнской плате системе охлаждения с помощью четырех винтов. В установленном виде конструкция занимает верхний слот PCI-e X16.

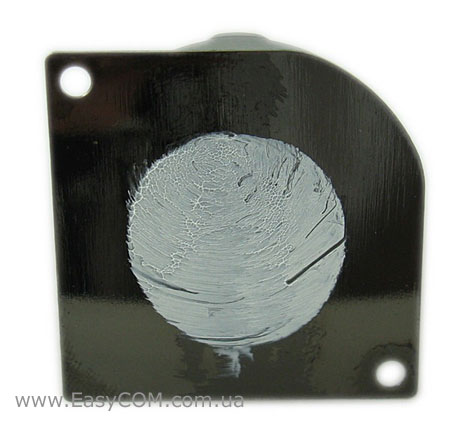

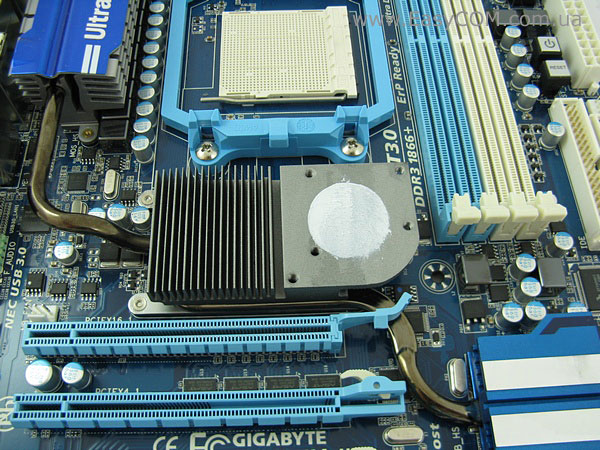

Сняв предустановленный водоблок с радиатора материнской платы, мы увидели следы достаточно качественного термоинтерфейса. Поскольку сам основной радиатор и водоблок выполнены из алюминиевого сплава, то и основание дополнительного радиатора алюминиевое. При такой конструкции падает эффективность использования водоблока. Нам кажется, что экономия на материале здесь не уместна – полностью медный радиатор на наборе логики мог бы существенно увеличить эффективность всей системы охлаждения в целом и в обоих режимах (воздух или вода) в частности.

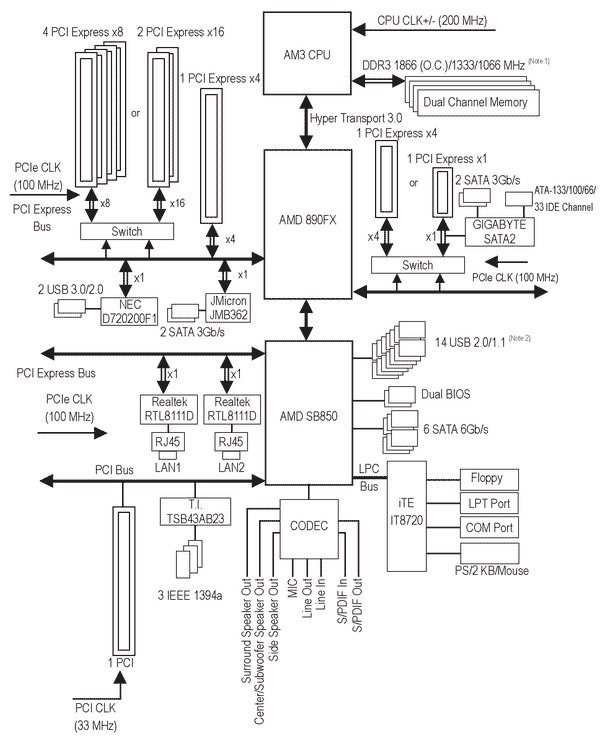

Спецификация:

Модель

GIGABYTE GA-890FXA-UD7

Поддерживаемые процессоры

Все процессоры для платформы Socket AM3

Чипсет

AMD 890FX + AMD SB850

Эффективность «системной» шины (HyperTransport), МТ/с

5200 (HT 3.0)

Тип поддерживаемой памяти

4 x DIMM, до 16GB, DDR3 1866/1333/1066
Поддержка двухканального режима

Слоты расширения

6 портов PCI Express 2.0 x16 (два работаю в режиме х16, два – х8, два – х4)
1 x PCI порт

Технология CrossFireX

Поддерживается до четырех видеокарт в режимах: х16+х16, х8+х8+х8 или х8+х8+х8+х8.

Дисковая подсистема

Южный мост:
- 6 x SATA 6 Гб/с
- поддержка RAID 0, 1, 5, 10, JBOD

Чип GIGABYTE SATA2:
- 2 x SATA 3 Гб/с
- поддержка RAID 0, 1, JBOD
- 1 x IDE с поддержкой двух устройств ATA 133/100/66

Чип JMicron JMB362:
- 2 x eSATA 3 Гб/с (комбинированные с USB-портами на задней панели корпуса)
- поддержка RAID 0, 1, JBOD

Чип iTE IT8720:
- 1 x FDD

Поддержка LAN

Два гигабитных LAN контроллера
Realtek 8111D с поддержкой Teaming и Smart Dual LAN

Звуковая подсистема

Звуковой 8-канальный кодек Realtek ALC889

IEEE 1394

T.I. TSB43AB23 три порта IEEE 1394a (два на задней панели)

USB

Южный мост:
- 14 x USB 2.0/1.1 портов (8 на задней панели, включая 2 комбинированных)

Чип NEC D720200F1:
- 2 х USB 3.0 портов на задней панели

Внешние порты I/O

1 x PS/2 комбинированный порт для клавиатуры/мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
2 x LAN (RJ45) порта
6 x USB 2.0/1.1 портов
2 x USB 3.0 порта
2 х комбинированные порты eSATA/USB
2 x порты IEEE 1394a
6 х аудио разъемы

Внутренние порты I/O

3 x USB штекера для поддержки 6 USB портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA 6 Гб/с портов
2 х SATA 3 Гб/с порта
1 x разъем кулера CPU
4 x разъема для кулеров корпуса
1 x IEEE1394a разъем
1 х разъем COM-порта
1 х разъем LPT-порта
1х кнопка включения
1 х кнопка сброса
1 х перемычка сброса настроек BIOS
1 х кнопка сброса настроек BIOS
1 х S/PDIF выход и выход
Разъем системной панели

BIOS

2x8Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

325 х 244 (XL-ATX)

Сайт производителя

http://www.gigabyte.com/

Новые версии прошивок BIOS и драйверов можно скачать на официальной странице поддержки.

GIGABYTE GA-890FXA-UD7

GIGABYTE GA-890FXA-UD7

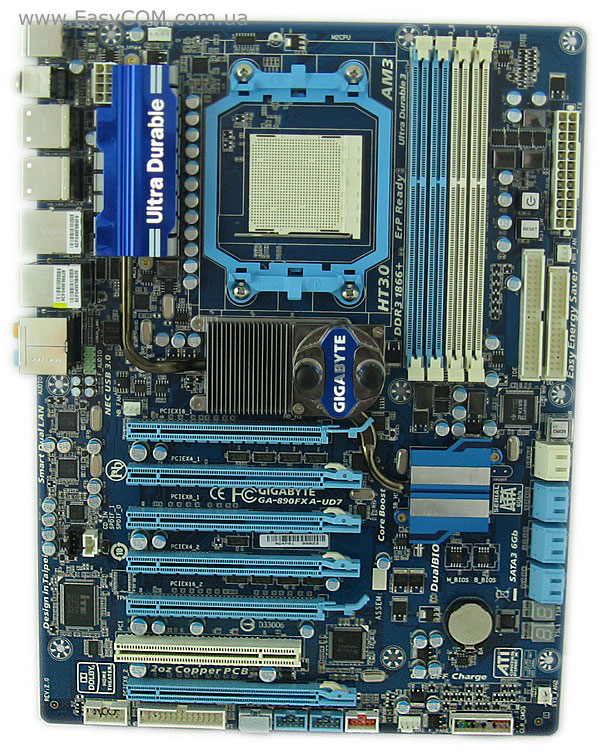

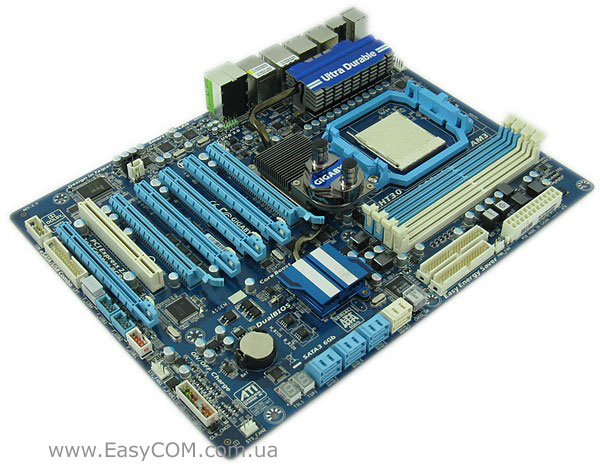

Тестируемая сегодня материнская плата выполнена в холодных тонах: в её оформлении преобладают светло-синий и белый цвета, а сам текстолит имеет темно-синий окрас. Общая компоновка платы классическая: северный мост в центре платы под процессорным разъемом, а южный мост левее и ниже – под разъемами для оперативной памяти. Геймерскую направленность платы сразу же выдают шесть слотов PCI-e x16, видя которые так и представляешь мегакомпьютер с шестью видеокартами (хотя пока на практике такие компьютеры чаще встречаются как кластеры для систем распределенных вычислений, в которых основную нагрузку берут на себя видеокарты). Рассмотрим каждый из узлов платы подробней.

GIGABYTE GA-890FXA-UD7

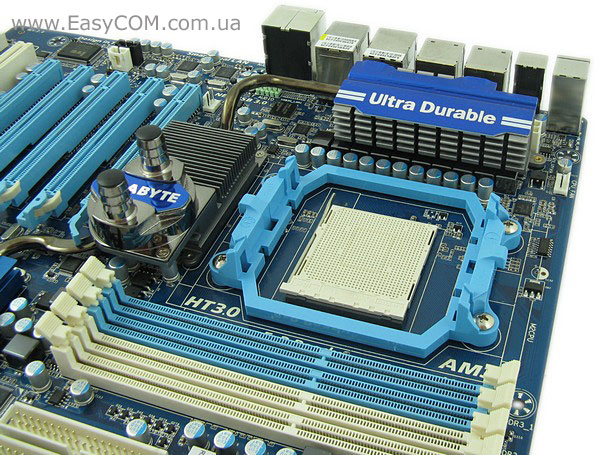

Околопроцессорное пространство организовано немного непривычно – все силовые элементы цепи питания процессора расположены по левому краю процессорного разъема, что позволило расположить последний немного выше обычного. Производитель заявляет о 8+2-фазной схеме питания и мы действительно видим 10 дросселей. Однако нередки случаи применения дополнительных элементов в качестве виртуальных фаз, поэтому достоверную информацию можно получить только из спецификации тактового генератора.

GIGABYTE GA-890FXA-UD7

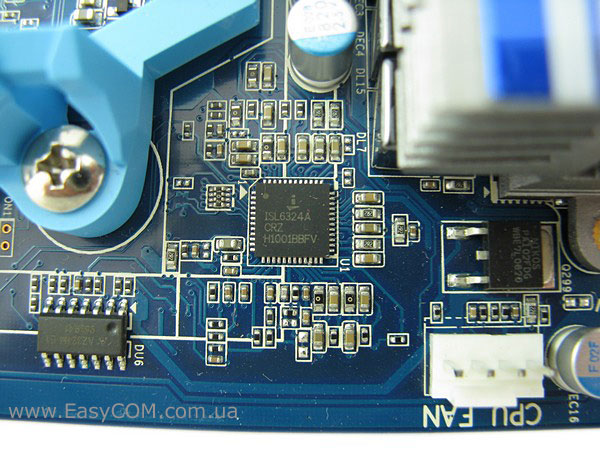

Да, так оно и есть – на плате распаян 4+1-фазный контроллер Intersil ISL 6324A, однако из этого ничего плохого не выплывает. Как мы уже неоднократно могли убедиться, удвоенное (утроенное и т.д.) количество элементов на фазах питания (так называемые виртуальные фазы) помогают равномернее распределить выделяемое тепло, более качественно сглаживать пики напряжения и в целом оказывают положительный эффект на стабильность системы. Дополнительное питание подается на плату посредством 8-контактного разъема ATX12V.

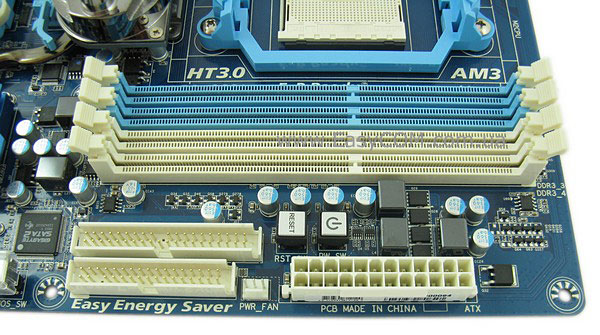

Четыре слота позволяют установить до 16 ГБ оперативной памяти стандарта DDR3. Производитель гарантирует работу подсистемы памяти на частоте до 1866 МГц, естественно в режиме разгона. В правом верхнем углу расположен основной разъем питания – здесь он ничему не мешает, кроме двух кнопок сброса и выключения системы – добраться до них при установленном модуле памяти в правый белый слот немного проблематично. Однако часто такими кнопками пользоваться не приходится – все таки стандартный способ включения системы через кнопки на корпусе куда более распространен, нежели овеклокерские открытые стенды. Рядом с кнопками расположены разъемы IDE и FDD. И если первый в наше время еще более-менее используется, хотя бы в качестве временного инструмента миграции со старого винчестера на новый или для подключения старого DVD-ROM, то наличие на такой современной и передовой материнской плате как GIGABYTE GA-890FXA-UD7 разъема для Floppy-дисковода расценивается нами не больше, чем шутка производителя.

GIGABYTE GA-890FXA-UD7

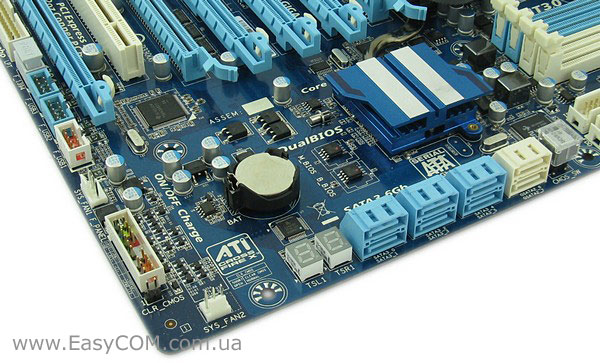

Опуская свой взор немного ниже, мы видим небольшой радиатор, накрывающий южный мост. Вся система охлаждения соединена тепловой трубкой и радиатор на южном мосту не исключение. Все восемь портов SATA развернуты параллельно плоскости платы. Синим окрашены порты, поддерживаемые набором системной логики и соответствующие стандарту SATA 6 Гб/с. Наличие «родной» поддержки передового интерфейса раскрывает перед пользователями широкие возможности для создания скоростных дисковых массивов, причем с функцией их объединения в RAID-массивы уровней 0, 1, 5, 10, JBOD. Кроме того, компания GIGABYTE снабдила GIGABYTE GA-890FXA-UD7 своим фирменным чипом GIGABYTE SATA 2, который позволяет реализовать еще два порта SATA 3 Гб/с, не такие скоростные, как основные шесть, но, все же, вполне пригодные для использования, тем более они поддерживают RAID-массивы уровней 0, 1, JBOD. На плате они выделены белым цветом.

Для сброса настроек BIOS предусмотрена специальная кнопка на материнской плате. Она расположена между разъемами SATA и IDE. Для предотвращения случайного её нажатия производитель предлагает использовать защитный колпачок. Другой особенностью, весьма полезной продвинутым пользователям и оверклокерам, является наличие на плате светодиодного индикатора POST-кодов. Он поможет произвести быструю диагностику неисправностей платы. Кроме того, уже стало привычным для плат GIGABYTE видеть две микросхемы BIOS: основную и резервную. В случае повреждения информации в первой всегда можно её восстановить из второй. Эта технология называется DualBIOS.

GIGABYTE GA-890FXA-UD7

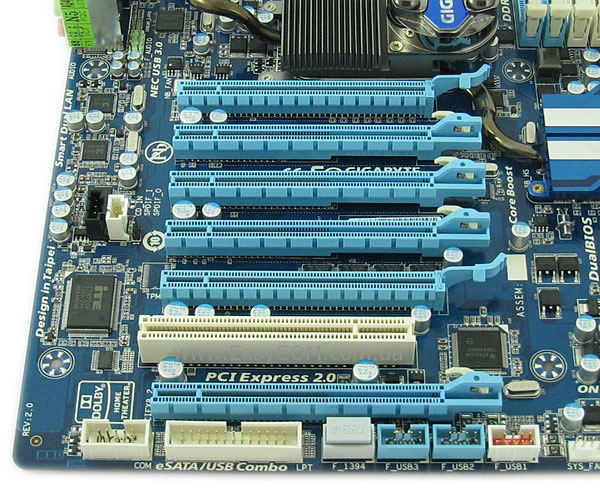

Конфигурация слотов расширения весьма необычна – шесть портов PCI-e 2.0 x16 и один порт PCI. Однако не все так страшно, как кажется на первый взгляд. Ввиду того, что шина PCI  Express является универсальной и масштабируемой, вы можете устанавливать в порты PCI-e x16 любые PCI-e карты расширения, будь они x1, x4 или x8. Такой подход (распайка на плате полноразмерных PCI-e портов) даже удобней традиционного – вы можете произвольно «двигать» видеокарту вверх/вниз в зависимости от габаритов и удобства подключения остальных ваших карт расширения. Однако для достижения максимальной производительности видеокарты не забывайте, что порты работают в таких режимах (сверху вниз): x16, x4, x8, x4, x16, слот PCI, x8. Следовательно, оптимальными для установки видеокарты являются порты №1 и №5. Они же рекомендованы для создания связок из пары видеокарт по технологии AMD CrossFireX.

Также, в подтверждение девизу «У меня есть все!», мы видим по нижнему краю платы штекера для выноса на заднюю панель портов COM и LPT. Приятная мелочь, так как многие пользователя все еще используют данные интерфейсы.

GIGABYTE GA-890FXA-UD7

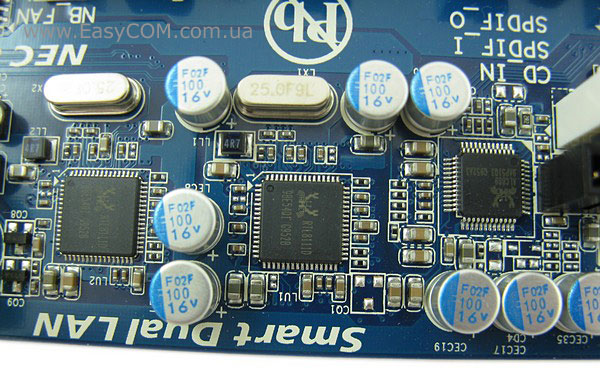

По левому краю материнской платы расположились два гигабитных сетевых контроллера Realtek 8111D и аудиокодек Realtek ALC889. Напомним, что сетевые контроллеры Realtek 8111D поддерживают фирменную технологию Teaming, суть которой заключается в объединении пропускной способности каналов обоих контроллеров. Таким образом, можно организовать канал с пропускной способностью до 2 ГБ/с.

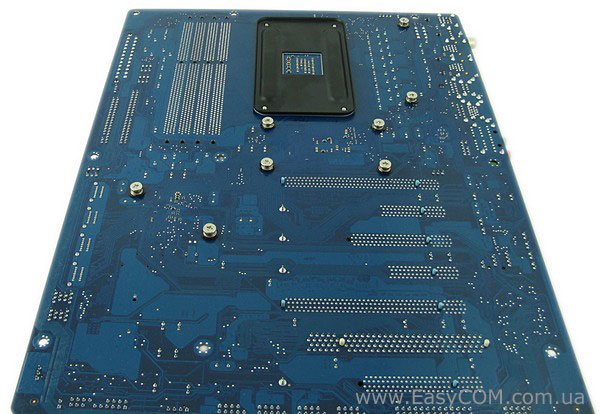

На обратной стороне платы мы видим, что все элементы системы охлаждения крепятся подпружиненными винтами. Такой способ крепления обеспечивает надежный прижим и хорошую фиксацию, а также позволяет легко снять радиаторы для замены термоинтерфейса.

GIGABYTE GA-890FXA-UD7

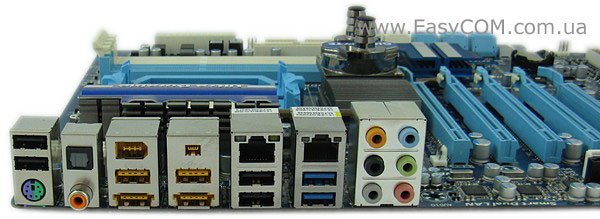

На задней панели материнской платы GIGABYTE GA-890FXA-UD7 выведен следующий набор разъемов:

  • 1 x PS/2 комбинированный порт для клавиатуры или мышки;
  • 1 х оптический S/PDIF выход;
  • 1 х коаксиальный S/PDIF выход;
  • 2 x LAN (RJ45) порта;
  • 6 x USB 2.0/1.1 портов;
  • 2 x USB 3.0 порта (синие);
  • 2 х комбинированные порты eSATA/USB;
  • 2 x порты IEEE 1394a;
  • 6 х аудио разъемы.

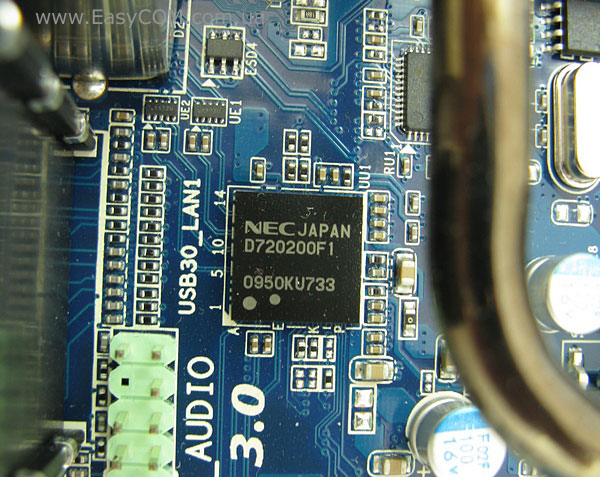

Синие порты USB поддерживают стандарт 3.0. Они реализованы силами дочернего чипа NEC D720200F1.
