Обзор и тестирование материнской платы GIGABYTE GA-990FXA-D3

Недавний анонс новых процессоров Vishera от AMD снова подстегнул интерес к платформе Socket AM3+, что сказалось на повышении спроса на материнские платы оборудованные данным процессорным разъемом. Пожалуй, самыми популярными на сегодняшний день являются решения, стоимость которых лежит в пределах 100 - 130 долларов. С одной стороны такие платы имеют хорошую функциональность, благодаря использованию современного набора логики AMD 990FX/SB950, а с другой - приемлемую цену. Совокупность данных факторов и определяет повышенный спрос потребителей на модели именно этого класса.

Компания GIGABYTE Technology и раньше предлагала хороший выбор материнских плат под процессорный разъем Socket AM3+, поэтому выпускать множество новых моделей после выхода процессоров AMD Vishera особой нужды не было. Достаточно было просто перепрошить BIOS, для корректной работы с новыми процессорами.

Одну из таких материнских плат мы и протестируем сегодня - GIGABYTE GA-990FXA-D3. Она предназначена для установки процессоров под разъем Socket AM3+, основана на наборе логики AMD 990FX/SB950 и имеет довольно привлекательную цену - 114 долларов.

GIGABYTE GA-990FXA-D3

Спецификация материнской платы GIGABYTE GA-990FXA-D3:

Производитель

GIGABYTE Technology

Модель

GIGABYTE GA-990FXA-D3 (rev. 1.1)

Чипсет

AMD 990FX/SB950

Процессорный разъем

Socket AM3+

Поддерживаемые процессоры

Процессоры серии AMD FX/ Phenom II/ Athlon II/ Sempron 100/ 145/ 180

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Используемая память

2000 (ОС)/ 1866/ 1600/ 1333/ 1066 МГц

Слоты расширения

2 x PCI Express 2.0 x16

2 x PCI Express 2.0 x16 (работают в режиме x4)

2 x PCI Express 2.0 x1

1 x PCI

Поддержка технологий Multi-GPU

NVIDIA SLI / AMD CrossFireX

Дисковая подсистема

Южный мост AMD SB950 поддерживает:

6 х SATA 6 Гбит/с

Поддержка RAID 0, 1, 5 и 10

LAN

Realtek RTL8111F (10/100/1000 Mbit)

Звуковая подсистема

High-Definition Audio кодек на основе микросхемы Realtek ALC889

2/4/5.1/7.1-канальный звук

поддержка S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Охлаждение

Алюминиевые радиаторы на северном и южном мостах

Разъемы для вентиляторов

1 x CPU (4-контактный)

1 x системный (4-контактный)

2 x системный (3-контактный)

Внешние порты I/O

2 x USB 3.0/2.0

8 x USB 2.0/1.1

1 x PS/2

1 x RJ-45

1 x оптический S/PDIF

6 x аудиовыходы

Внутренние порты I/O

3 x USB 2.0, каждый с поддержкой подключения двух портов USB 2.0/1.1

6 х SATA 6 Гбит/c

1 x разъем S/PDIF

1 х джампер Clear CMOS

1 x аудио разъем передней панели

1 х разъем системной панели

1 х разъем TPM

1 x порт COM

BIOS

2х32 Mb DualBIOS, AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Комплектация

руководство пользователя

диск с драйверами и утилитами

заглушка интерфейсной панели

4 x кабеля SATA

NVIDIA SLI-мост

Форм-фактор

ATX

Размеры, мм

305 x 244

Сайт производителя

http://www.gigabyte.ua/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-990FXA-D3

Упаковка и комплектация

GIGABYTE GA-990FXA-D3

Материнская плата GIGABYTE GA-990FXA-D3 упакована в картонную коробку стандартного размера с цветной полиграфией. В центре лицевой панели упаковки находится большая эмблема фирменной концепции построения материнских плат GIGABYTE – Ultra Durable 4 Classic. Ниже разместились пиктограммы применяемых технологий, а также список особенностей платы. Самыми интересными из них являются: поддержка недавно анонсированных процессоров от AMD семейства Vishera (прошита соответствующая версия BIOS), использование самого нового чипсета для платформы Socket AM3+ - AMD 990FX, наличие на плате высокоскоростных разъемов USB 3.0 и SATA 3.0. Также упоминается о наличии двух микросхем BIOS с поддержкой винчестеров, объемом свыше 3 ТБ.

GIGABYTE GA-990FXA-D3

На обратной стороне упаковки подробно описаны аспекты концепции Ultra Durable 4 Classic, которые заключается в четырех уровнях защиты PCB:

  • Humidity Protection – при производстве печатной платы применяется специальный материал, который позволяет устранить вероятность возникновения короткого замыкания при эксплуатации системы в условиях сырости;
  • Electrostatic Protection – использование микросхем, характеризующихся до трех раз большей устойчивостью к воздействиям электростатических разрядов;
  • Power Failure Protection – использование технологии DualBIOS;
  • High Temperature Protection – использование силовых элементов с low RDS(on) (низким сопротивлением в открытом состоянии), а также твердотельных конденсаторов, имеющих большой срок службы при повышенной температуре.

Кроме того, привлекает внимание наличие пиктограмм с надписями "NVIDIA SLI" и "AMD CrossFireX", то есть на основе платы GIGABYTE GA-990FXA-D3 можно будет организовать мощную игровую систему, оснащенную парой видеокарт.

Комплект поставки GIGABYTE GA-990FXA-D3 включает:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • заглушку интерфейсной панели;
  • четыре SATA-кабеля 6 Гбит/с;
  • NVIDIA SLI-мост.

Комплект поставки довольно хороший. Немного огорчает отсутствие AMD CrossFireX-моста, хотя NVIDIA SLI-мост в наличии имеется.

Дизайн и особенности платы

GIGABYTE GA-990FXA-D3

Дизайн GIGABYTE GA-990FXA-D3 типичный для материнских плат формата ATX среднего ценового диапазона производства компании GIGABYTE Technology. Плата основана на текстолите синего цвета со стандартным оформлением портов и разъемов в бело-голубых цветах. Что касается размещения основных узлов, то тут все вполне привычно. Большие размеры плат формата ATX (305 x 244 мм) позволяют разместить основные разъемы так, чтобы обеспечить удобный доступ к разным комплектующим. Данное утверждение касается и модели GIGABYTE GA-990FXA-D3 - разъемы для подключения периферийных устройств расположены по краям платы, а процессорный разъем находится на сравнительно большом удалении от слотов памяти.

Все компоненты платы уместились на ее лицевой стороне, помимо стандартной усилительной пластины процессорного разъема, никаких других элементов на тыльной стороне платы не расположено.

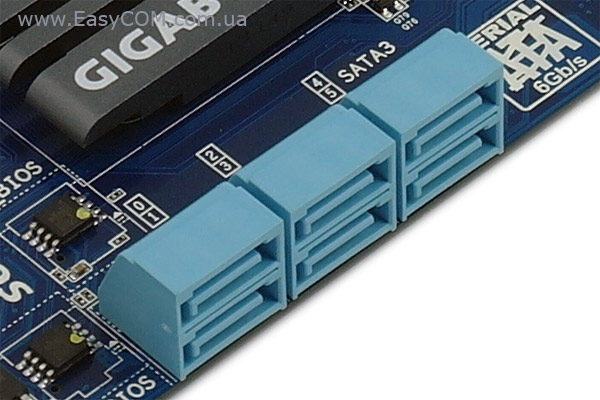

Шесть разъемов для подключения накопителей и оптических приводов сгруппированы в одном месте и "уложены на бок" параллельно текстолиту. Все они соответствуют стандарту SATA 3.0 и имеют пропускную способность 6 Гбит/с. Работа портов обеспечена силами «южного моста» AMD SB950, также присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. «Угловое» размещение разъемов SATA позволит устанавливать длинные видеокарты с габаритными системами охлаждения, сохраняя доступ ко всем портам SATA. Правда, в этом случае подключение оптических приводов или накопителей будет затруднено, по крайней мере в обычных, не геймерских корпусах.

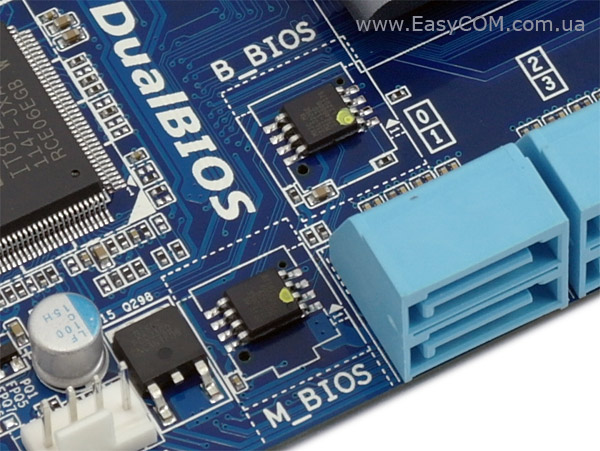

Возле портов SATA расположены две микросхемы BIOS, объединенные технологией DualBIOS. Так что, в случае системного сбоя или неудачной перепрошивки BIOS материнская плата не утратит своей функциональности, поскольку вся информация из главной микросхемы дублируется во вспомогательную и может быть оттуда восстановлена.

В правом нижнем углу платы расположена колодка для подключения фронтальной панели, джампер для сброса настроек BIOS и разъем TPM для подключения модуля TPM (Trusted Platform Module). Напомним, что модуль TPM являет собой аппаратно-программный комплекс, в котором могут храниться пароли, цифровые сертификаты и ключи, с его помощью можно шифровать отдельные папки и файлы, а также создать логический зашифрованный диск.

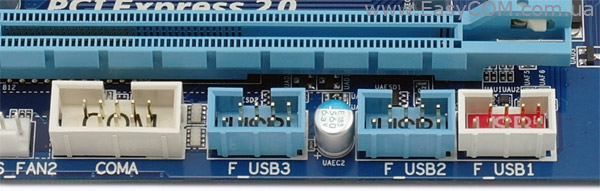

Ближе к центру размещены COM-порт и три разъема USB 2.0, каждый из которых обеспечивает подключение двух дополнительных портов USB 2.0. Аналогичная колодка для подключения дополнительных портов USB 3.0 на плате GIGABYTE GA-990FXA-D3 не предусмотрена. Связано это с тем, что южный мост AMD SB950 не поддерживает порты USB 3.0, а для их реализации нужно использовать отдельные контроллеры. В принципе на плате есть такой контроллер, но он обеспечивает работу портов USB 3.0, выведенных на интерфейсную панель.

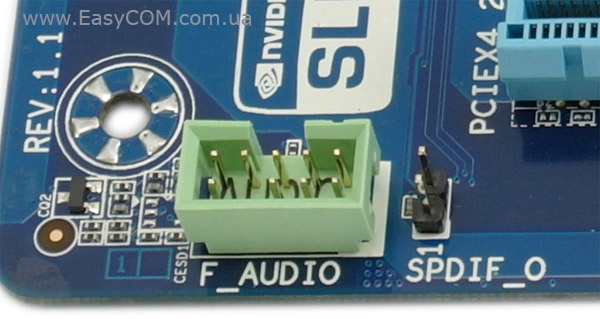

У левого угла платы GIGABYTE GA-990FXA-D3 находится колодка для подключения аудиовыходов с передней панели и разъем S/PDIF Out. Он предназначен для вывода цифрового аудиосигнала с материнской платы на плату расширения, такую как внешняя аудиокарта или видеокарта.

Для плат расширения на GIGABYTE GA-990FXA-D3 предусмотрено целых семь слотов: шесть из них соответствуют спецификации PCI-Express 2.0, один – PCI. Чтобы лучше понимать, какую игровую систему можно построить на базе GIGABYTE GA-990FXA-D3, давайте посмотрим, каким образом распределены линии PCI-E между слотами PCI-Express 2.0. Для этого воспользуемся структурной схемой материнской платы:

Как видим, все слоты PCI-Express в любой момент времени используют постоянное число линий PCI-E:

  • два слота PCI-Express х16 (на плате помечены как PCIEX16_1 и PCIEX16_2) используют по 16 линий;
  • два слота PCI-Express х16 (на плате помечены как PCIEX4_1 и PCIEX4_2) используют по 4 линии;
  • два слота PCI-Express х1 (на плате помечены как PCIEX1_1 и PCIEX1_2) используют по 1 линии.

Из этого следует, что на основе GIGABYTE GA-990FXA-D3 можно собрать мощную игровую систему, включающую две видеокарты, которые будут работать в оптимальном для них режиме - х16+х16. Далеко не каждая материнская плата среднего ценового диапазона может похвастаться такой возможностью. Теоретически на GIGABYTE GA-990FXA-D3 можно установить и четыре видеокарты, которые будут работать в режиме х16+х16+х4+х4, но на практике это нереализуемо.

Отметим достаточно удачное размещение самих слотов PCI-Express. Даже после установки двух видеокарт с габаритными системами охлаждения, два слота PCI-Express х16 (х4) и один PCI-Express х1 останутся свободными.

GIGABYTE GA-990FXA-D3

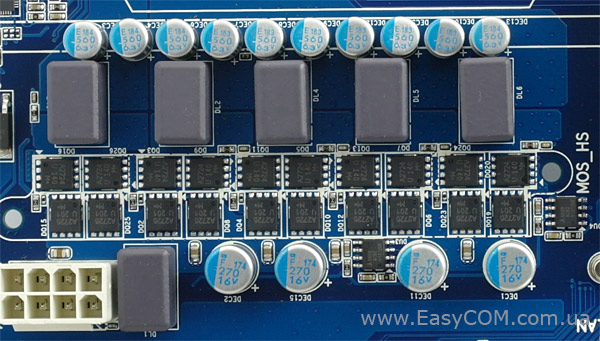

Система питания процессора платы GIGABYTE GA-990FXA-D3 построена по 5-фазной схеме: четыре фазы отводятся для питания вычислительных ядер CPU и одна – для питания встроенного в процессор контроллера памяти. В системе стабилизации питания использованы твердотельные конденсаторы японского производства и катушки с ферритовыми сердечниками. Для дополнительного питания процессора используется 8-контактный разъем.

Стоит отметить, что и в других узлах применяются также конденсаторы только с твердым электролитом. Это повысит надежность и срок эксплуатации всей материнской платы.

Система питания процессора платы GIGABYTE GA-990FXA-D3 построена на основе ШИМ-контроллера Intersil ISL6329. Отличительной чертой данного контроллера является то, что он уже содержит внутри себя два драйвера и может управлять работой до шести фаз. Все это делает Intersil ISL6329 довольно удачным выбором при построении системы питания процессора материнских плат middle-end класса.

Силовая часть преобразователя питания процессора состоит из 20 «мосфетов». На каждую фазу отводится по 4 «мосфеты»: пара A2724 и пара A2726. Управление переключением транзисторов осуществляется с помощью двух драйверов Intersil ISL6609, двух драйверов, встроенных в ШИМ-контроллер, и, предположительно, операционного усилителя AZ324M-E1 (так как он включен в работу системы питания процессора, а еще одной отдельной микросхемы-драйвера на плате мы не обнаружили).

После детального осмотра преобразователя питания на плате GIGABYTE GA-990FXA-D3 у нас возник логичный вопрос: почему же здесь реализована 5-фазная схема питания процессора, в то время как на платах того же ценового диапазона GIGABYTE GA-990XA-UD3 (стоимость 107 долларов) и GIGABYTE GA-990FXA-UD3 (стоимость 129 долларов) стоят 10-фазные системы питания процессора.

Ответ нас, честно говоря, немного удивил. Оказалось все три платы GIGABYTE GA-990FXA-D3, GIGABYTE GA-990XA-UD3 и GIGABYTE GA-990FXA-UD3 имеют фактически одинаковые 5-фазные преобразователи питания: те же ШИМ-контроллеры, те же «мосфеты», то же количество драйверов с идентичными номиналами, нет удвоителей фаз, даже подписаны и пронумерованы все элементы на плате одинаково. То есть красивая эмблема "8+2", которая помещена на коробки материнских плат GIGABYTE GA-990XA-UD3 и GIGABYTE GA-990FXA-UD3, не больше, чем маркетинговая уловка, рассчитанная на тех, кто определяет количество фаз исключительно по количеству дросселей.

Все это негативным образом отразилось на организации системы охлаждения силовых элементов преобразователя питания процессора. Как видим, какой-либо радиатор, накрывающий «мосфеты», отсутствует, хотя посадочные места для его установки на плате имеются. Напомним, что на платах GIGABYTE GA-990XA-UD3 и GIGABYTE GA-990FXA-UD3 с, якобы 10-фазными системами питания, данный радиатор присутствует.

Что же касается пассивной системы охлаждения других узлов, то на плате GIGABYTE GA-990FXA-D3 она представлена двумя радиаторами - на северном и южном мостах. Конфигурация радиатора, накрывающего северный мост немного странная, но это обусловлено близостью расположения слота расширения PCI-Express x1. В процессе тестирования данный радиатор нагревался до 38⁰С, что довольно немного.

Радиатор для охлаждения южного моста имеет более привычную форму, при этом его высота позволит без проблем устанавливать длинные видеокарты или платы расширения. Во время тестирования температура данного радиатора доходила до отметки 50⁰С, что также является вполне нормальным результатом, но о вентиляции в корпусе не стоит забывать.

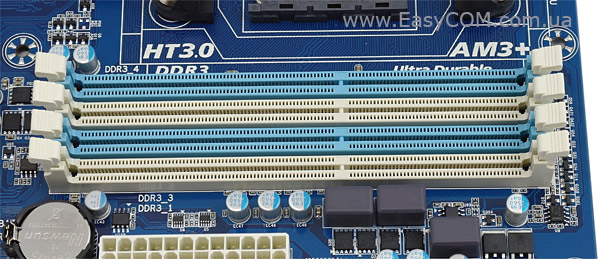

Материнская плата GIGABYTE GA-990FXA-D3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Слоты имеют полноразмерные защелки с обеих сторон и находятся на достаточном удалении от разъема PCI-Express x16. Поэтому замена модулей памяти при установленной в системе видеокарте не должна стать большой проблемой.

Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать в слоты одинакового цвета. Согласно спецификации, поддерживаются модули, работающие на частотах от 1066 до 1866 МГц в номинальном режиме и до 2000 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего должно быть достаточно практически для любых поставленных задач.

Звуковая подсистема рассматриваемой материнской платы основана на базе 8-канального HDA-кодека Realtek ALC889, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

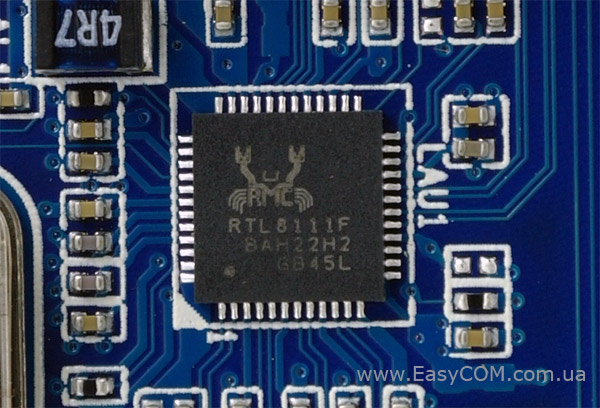

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.

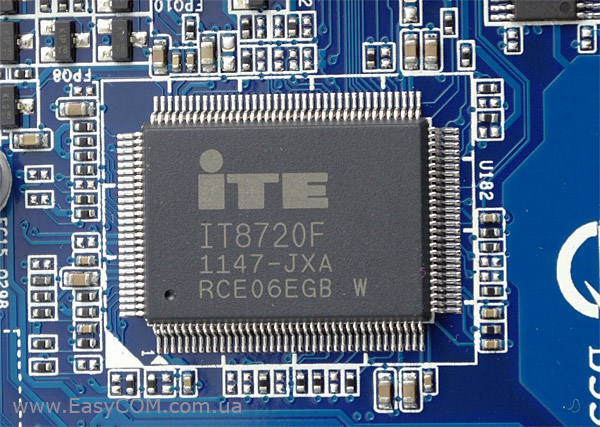

Контроллер ввода/вывода и мониторинга основан на микросхеме ITE IT8720F.

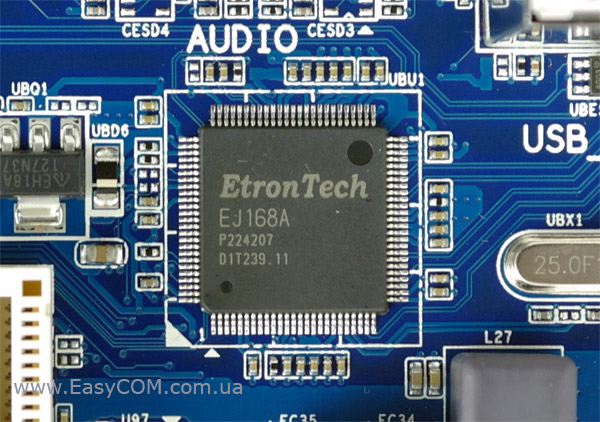

Работа двух портов USB 3.0 на интерфейсной панели реализована силами контроллера EtronTech EJ168A. Напомним, что южный мост не поддерживает порты USB 3.0, поэтому для организации их работы необходимо использовать отдельные контроллеры.

GIGABYTE GA-990FXA-D3

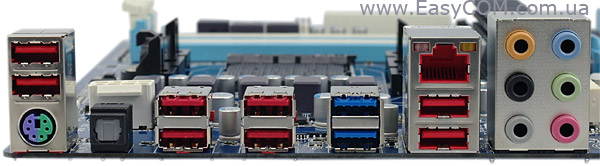

На интерфейсную панель GIGABYTE GA-990FXA-D3 выведены следующие порты:

  • 8 x USB 2.0;
  • 2 x USB 3.0;
  • 1 x PS/2;
  • 1 x LAN (RJ45);
  • 1 x оптический S/PDIF выход;
  • 6 х аудиовыходы.

Интерфейсная панель имеет хорошую компоновку. Отметим наличие большого количества портов USB 2.0.

Здесь представлена структурная схема платы GIGABYTE GA-990FXA-D3. Для подключения вентиляторов предусмотрено четыре разъема: один из них служит для питания вентилятора процессорного кулера (4-контактный), остальные три предназначены для подключения системных вентиляторов (один 4-контактный и два 3-контактных).

BIOS

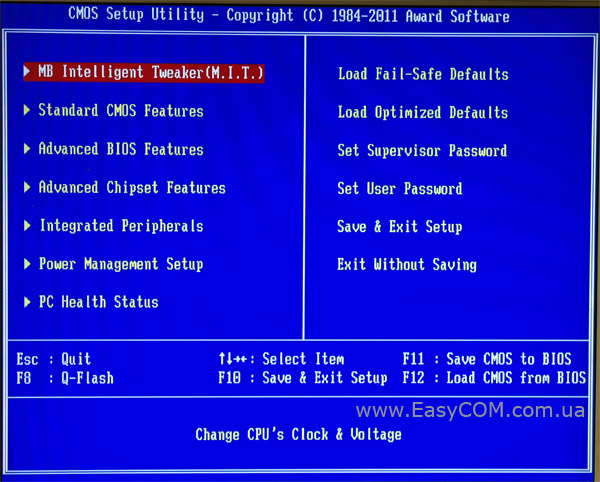

Материнская плата GIGABYTE GA-990FXA-D3 использует AWARD BIOS, интерфейс которого имеет стандартное оформление, а навигация производится исключительно с помощью клавиатуры. Все предназначенные для разгона настройки сосредоточены в разделе «MB Intelligent Tweaker (M.I.T.)».

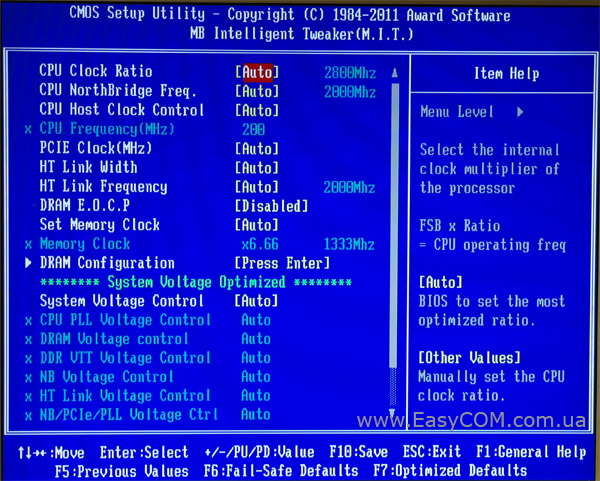

Первыми в разделе «MB Intelligent Tweaker (M.I.T.)» расположены пункты, отвечающие за разгон процессора.

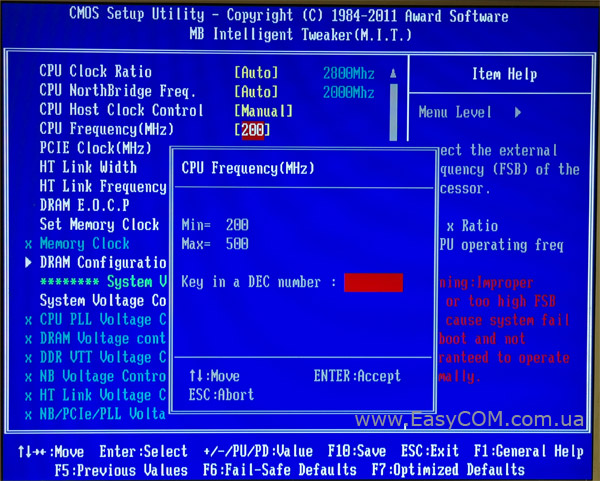

Процессорный множитель выбирается из списка доступных значений, а частота системной шины задается вручную.

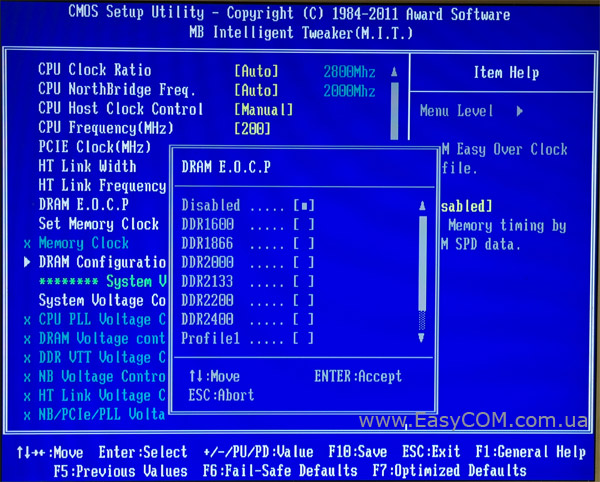

Задать эффективную частоту работы подсистемы памяти можно в подменю «DRAM E.O.C.P». Отметим, что весь диапазон значений будет доступен при использовании современных процессоров, разработанных под платформу Socket AM3+, в противном случае установить частоту памяти свыше отметки 1600 МГц не получится.

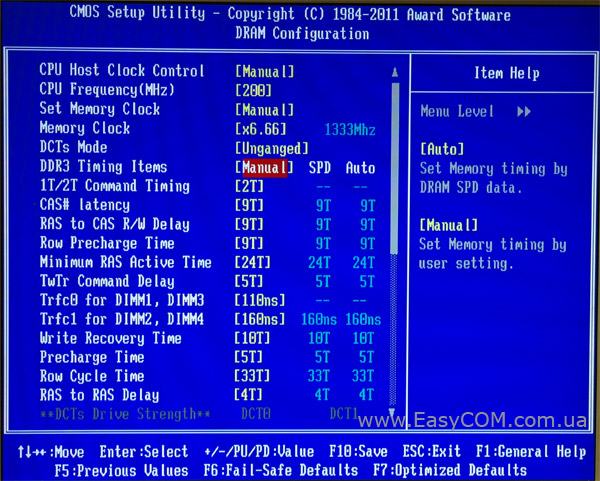

Настройка таймингов (задержек) памяти осуществляется в подменю «DRAM Configuration».

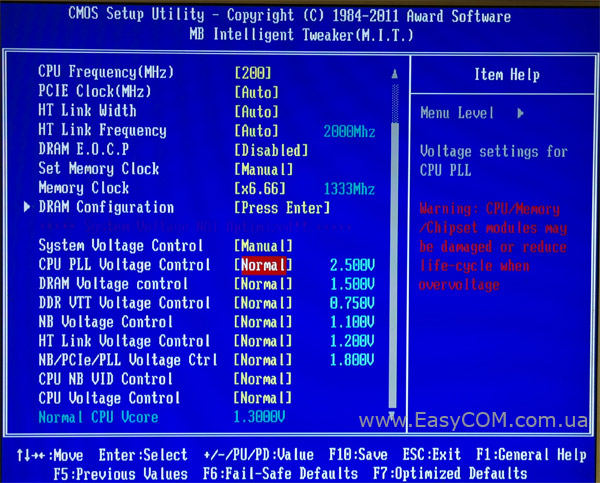

Параметры, отвечающие за настройки напряжений питания на основных компонентах, находятся в конце списка раздела «MB Intelligent Tweaker (M.I.T.)». Диапазон доступных значений в каждом пункте довольно большой, что должно позитивно сказаться на разгоне комплектующих. Единственное, что нам не понравилось: шаг изменения напряжения на контроллере памяти и процессоре достаточно большой - 0,025 В.

Как всегда, все настройки, необходимые для разгона и оптимизации системы, сведены в одну таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

х5 - х35

х0,5

Частота северного моста

CPU NorthBridge Freq.

х5 - х20

х1

Частота системной шины

CPU Frequency

200 МГц – 500 МГц

1 МГц

Частота шины PCI Express

PCIE Clock

100 МГц - 150 МГц

1 МГц

Ширина потока данных, передаваемого по шине HyperTransport

HT Link Width

8, 16



Частота шины HyperTransport

HT Link Frequency

х1 - х13

х1

Множитель для памяти

Memory Clock

4,00

5,33

6,66

8,00



Частота памяти DDR3

DRAM Frequency

DDR3-1333 МГц

DDR3-1600 МГц

DDR3-1866 МГц

DDR3-2000 МГц

DDR3-2133 МГц

DDR3-2200 МГц

DDR3-2400 МГц



Настройки таймингов памяти

DRAM Configuration

1T/2T Command Timing, CAS, RAS to CAS, Row Precharge, Minimum RAS Active, TwTr, Trfc0, Trfc1, Write Recovery, Precharge, Row Cycle, RAS to RAS



Напряжение питания схемы фазовой автоподстройки частоты

CPU PLL Voltage Control

2,025 В - 3,135 В

0,005 В

Напряжение на памяти

DRAM Voltage Control

1,025 В - 2,135 В

0,005 В



DDR VTT Voltage Control

0,515 В - 1,145 В

0,005 В

Напряжения на северном мосту

NB Voltage Control

0,865 В - 1,975 В

0,005 В

Напряжение шины HyperTransport

HT Link Voltage Control

0,725 В - 1,435 В

0,005 В



NB/PCIe/PLL Voltage Ctrl

1,325 В - 2,435 В

0,005 В

Напряжение на контроллере памяти

CPU NB VID Control

-0,600 В - +0,600 В

0,025 В

Напряжения на процессоре

CPU Voltage Control

-0,600 В – +0,600 В

0,025 В

К особенностям материнской платы GIGABYTE GA-990FXA-D3 можно также отнести возможность разблокировки скрытых ядер процессора. Для этих целей в меню «Advanced BIOS Features» имеется специальный пункт «CPU Unlock». Правда для современных процессоров AMD данная функция будет бесполезна.

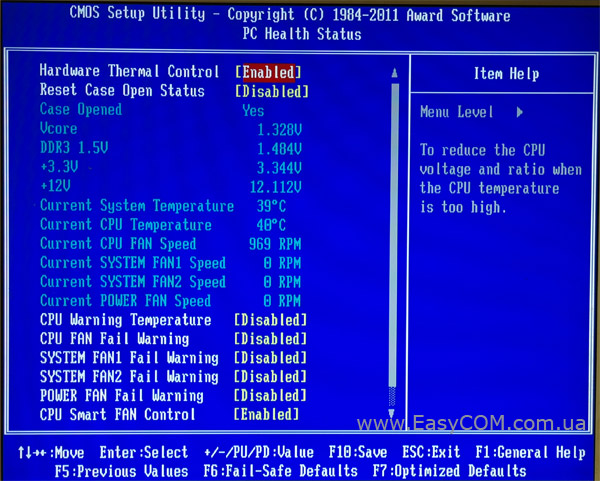

В меню «PC Health Status» отображается вся информация, которая может пригодиться пользователю для контроля системы: температура на процессоре и северном мосту; скорость вращения подключенных вентиляторов; напряжение питания на процессоре и модулях памяти; состояние линий питания +12В, +3,3В.

В целом же, BIOS платы GIGABYTE GA-990FXA-D3 оставил довольно приятное впечатление -  здесь есть много разных настроек для разгона системы, все пункты собранны в группы и имеют интуитивные названия, присутствует возможность разблокировки скрытых ядер процессора.

Утилиты

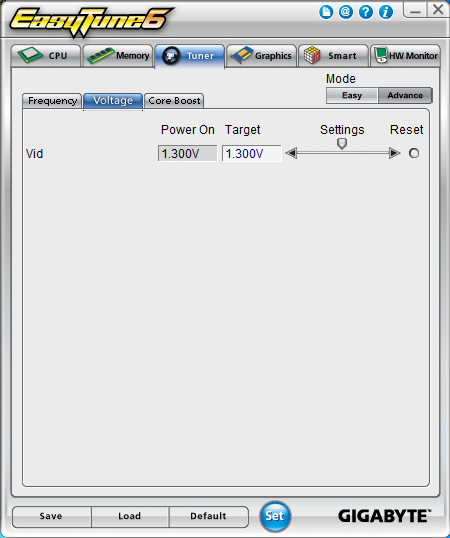

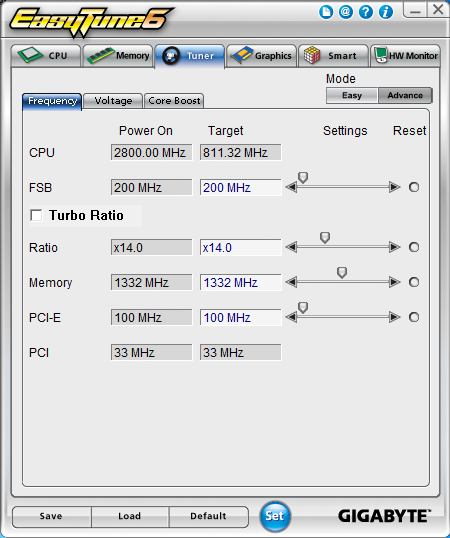

Вместе с драйверами для материнской платы GIGABYTE GA-990FXA-D3 на диске также присутствует фирменная утилита EasyTune6, которая позволяет осуществлять разгон компьютера непосредственно из операционной системы, что достаточно удобно.

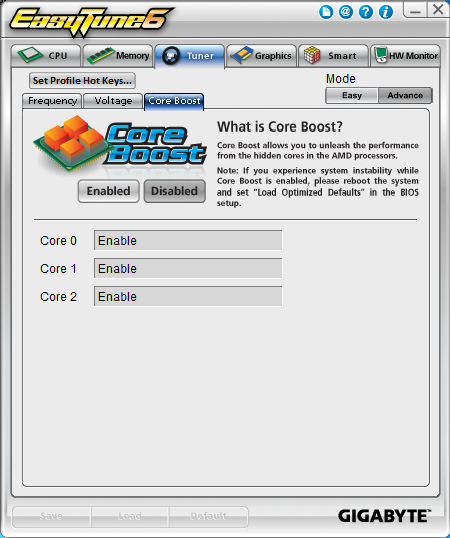

Разблокировать скрытые ядра процессора также можно прямо из операционной системы без входа в BIOS материнской платы.

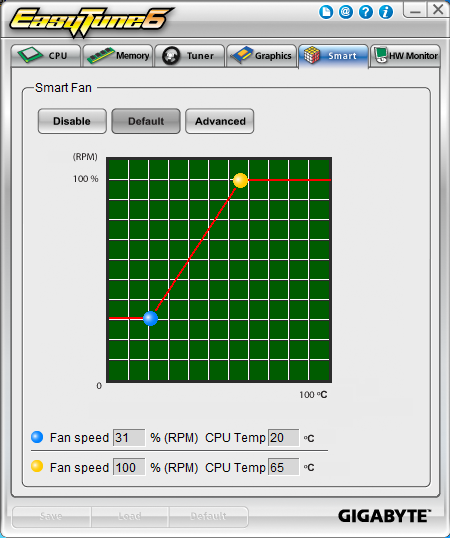

Кроме того, здесь имеется возможность настроить работу процессорного кулера в зависимости от температуры CPU.

Возможности разгона

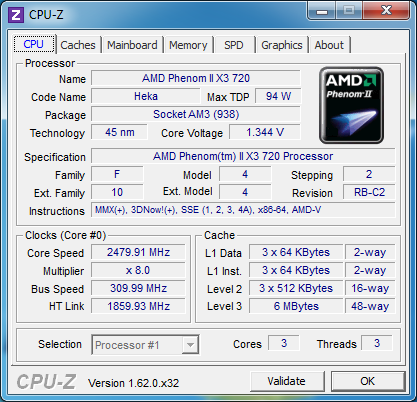

Разгонный потенциал GIGABYTE GA-990FXA-D3 проверялся путем повышения частоты тактового генератора, которая в итоге достигла значения 310 МГц, что можно считать хорошим результатом. Это говорит о больших оверклокерских возможностях данной материнской платы.

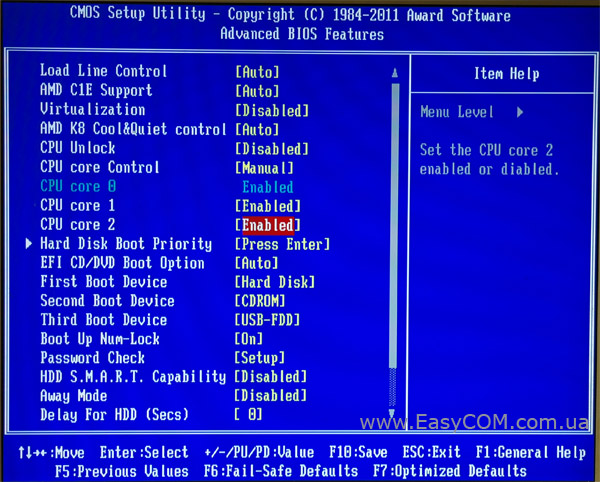

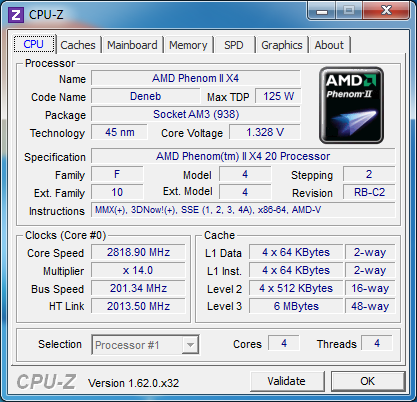

Также мы проверили возможность разблокировки скрытых ядер процессора на плате GIGABYTE GA-990FXA-D3 на примере процессора AMD Phenom II X3 720. Как видим, данная процедура завершилась успешно - у AMD Phenom II X3 720 было активировано четвертое ядро.

Тестирование

Для тестирования материнской платы GIGABYTE GA-990FXA-D3 использовалось следующее оборудование:

Процессор

AMD Phenom II X3 720, 2,8 ГГц, Socket AM3

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

AMD Radeon HD 6970 2GB GDDR5

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

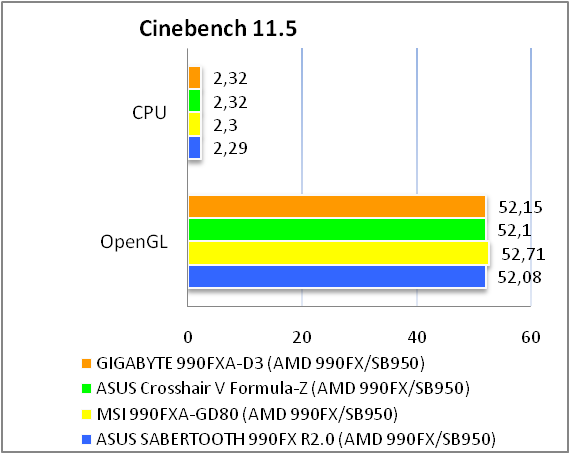

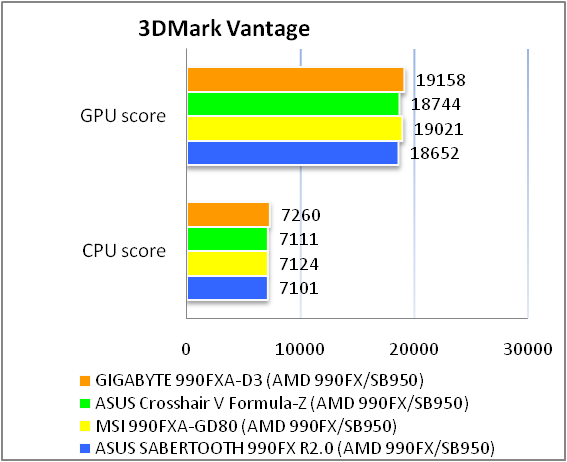

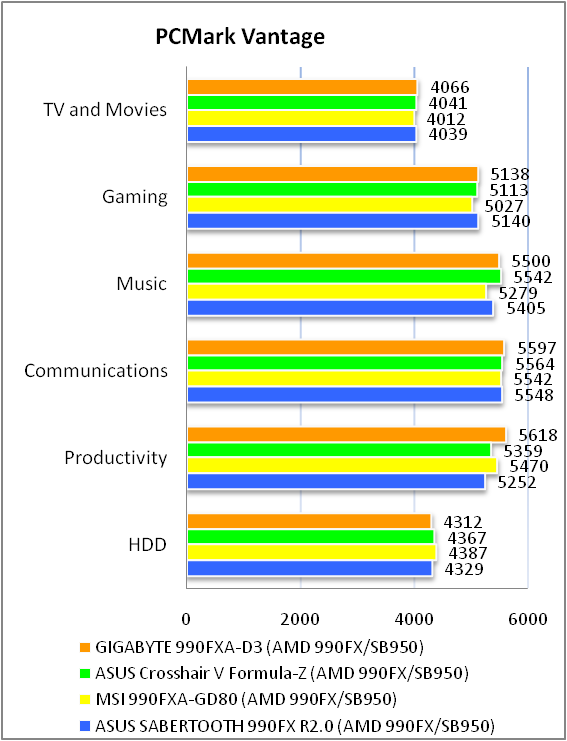

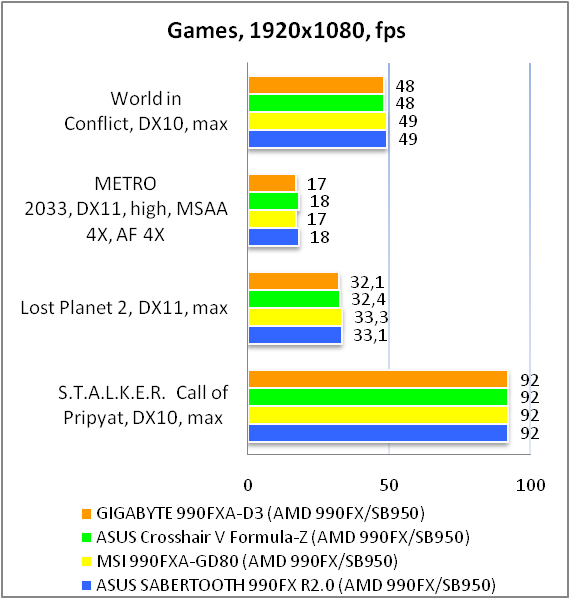

Результаты тестов:

В процессе тестирования GIGABYTE GA-990FXA-D3 показала производительность на уровне более дорогих материнских плат. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC889

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz:

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.18, -0.21

Очень хорошо

Уровень шума, дБ (А)

-92.2

Очень хорошо

Динамические диапазон, дБ (А)

92.3

Очень хорошо

Гармонические искажения, %

0.0043

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.1

Средне

Интермодуляционные искажения + шум, %

0.0091

Очень хорошо

Взаимопроникновение каналов, дБ

-91.2

Отлично

Интермодуляции на 10 кГц, %

0.014

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz:

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.03, -0.09

Отлично

Уровень шума, дБ (А)

-95.3

Отлично

Динамические диапазон, дБ (А)

95.3

Отлично

Гармонические искажения, %

0.0036

Очень хорошо

Гармонические искажения + шум, дБ(A)

-84.8

Хорошо

Интермодуляционные искажения + шум, %

0.0062

Отлично

Взаимопроникновение каналов, дБ

-90.3

Отлично

Интермодуляции на 10 кГц, %

0.006

Отлично

Общая оценка



Очень хорошо

Звуковой кодек материнской платы GIGABYTE GA-990FXA-D3 продемонстрировал довольно приличные результаты, получив общую оценку «очень хорошо». Это говорит о том, что возможностей встроенной звуковой карты будет достаточно любому среднестатистическому пользователю.

Выводы

GIGABYTE GA-990FXA-D3

Материнская плата GIGABYTE GA-990FXA-D3 представляет собой довольно интересное решение под платформу Socket AM3+. В первую очередь это касается функциональности, которая обеспечивается как новейшим набором логики AMD 990FX/SB950, так и дополнительными контроллерами. Благодаря им плата снабжена современными высокоскоростными портами USB 3.0 и SATA 6 Гбит/с. Кроме того форм-фактор ATX позволил разместить на GIGABYTE GA-990FXA-D3 семь слотов для плат расширения, включающие разъемы PCI-Express x16, PCI-Express x1 и устаревший PCI. Все это также расширяет функциональные возможности платы.

Отдельно стоит упомянуть о возможности построения на базе GIGABYTE GA-990FXA-D3 мощной игровой системы, включающей две видеокарты. Причем поддерживаются обе технологии, позволяющие строить систему с двумя видеокартами - как NVIDIA SLI, так и AMD CrossFireX. Большим достоинством является то, что на каждый из двух слотов PCI-Express x16 постоянно отводится по 16 линий. То есть два видеоускорителя смогут работать в оптимальном режиме х16+х16.

Также нас порадовал хороший разгонный потенциал платы, позволяющий увеличить частоту системной шины до 310 МГц. Отметим большое количество предназначенных для оверклокинга настроек в BIOS. Из других особенностей можно выделить возможность разблокировки скрытых ядер процессора и использование двух микросхем BIOS.

Что касается мультимедийных возможностей, то тут плата GIGABYTE GA-990FXA-D3 также проявила себя на достойном уровне: 8-канальный HDA-кодек во время тестирования звукового тракта продемонстрировал результат «очень хорошо», имеется возможность вывода звука через разъем S/PDIF.

Учитывая перечисленные выше достоинства, а также стоимость платы порядка 114 долларов, можно с уверенностью утверждать, что GIGABYTE GA-990FXA-D3 является довольно удачным выбором для построения системы на основе платформы Socket AM3+.

Достоинства:

  • качественная элементная база;
  • хороший разгонный потенциал;
  • поддержка технологий AMD CrossFireX и NVIDIA SLI в конфигурации x16+x16;
  • наличие большого количества разъемов USB 2.0 на интерфейсной панели;
  • поддержка двух портов USB 3.0;
  • поддержка шести портов SATA 6.0 Гбит/с;
  • поддержка технологии DualBIOS;
  • качественный 8-канальный HDA-кодек;
  • возможность разблокировки скрытых ядер процессора;
  • наличие NVIDIA SLI-моста в комплектации;
  • приемлемая стоимость, как для продукции такого класса.

Особенности:

  • отсутствует поддержка устаревших интерфейсов FDD, IDE и LPT;
  • наличие разъема для подключения порта COM;
  • в верхний слот PCI-Express х1 можно установить только короткие платы расширения.

Недостатки:

  • отсутствует радиатор для охлаждения силовых элементов системы питания процессора.

optimal price


Социальные комментарии Cackle
Поиск по сайту
Почтовая рассылка
top10

vote

Голосование
