Обзор и тестирование материнской платы GIGABYTE GA-A75M-D2H

В нашей тестовой лаборатории побывала еще одна материнская плата, основанная на системной логике AMD A75, которая предназначена для работы с APU AMD Llano –GIGABYTE GA-A75M-D2H. Эта плата выполнена в форм-факторе MicroATX, что делает ее наиболее подходящей в качестве основы для компактного домашнего медиацентра или недорогой рабочей системы. Наличие как аналогового, так и цифрового видеовыходов позволяет подключать мониторы с различным типом интерфейсов. В то же время, материнская плата имеет два разъема PCI-E x16 и поддерживает передачу данных посредством порта USB 3.0. Рассмотрим GIGABYTE GA-A75-D2H более детально.

Спецификация материнской платы GIGABYTE GA-A75M-D2H:

Материнская плата GIGABYTE GA-A75M-D2H поставляется в компактной картонной коробке с качественной полиграфией. Верхнюю часть лицевой стороны упаковки занимает большая эмблема фирменной концепции Super4, а в нижней части крупными буквами приводится наименование модели материнской платы. Кроме того, здесь можно найти несколько дополнительных пиктограмм, указывающих на те, или иные особенности изделия, среди которых можно отметить поддержку интерфейсов USB 3.0 и SATA 6 Гбит/с, а также поддержку платой технологии Dual Graphics, хотя первые два поддерживаются по умолчанию FCH A75, а Dual Graphics поддерживается со всеми APU A-серии.

На обратной стороне коробки приводится расширенная информация об особенностях фирменных технологий, частей GIGABYTE Super4. Рассмотрим их подробней.

1. SAFE включает в себя: технологию DualBIOS - 2 микросхемы памяти, хранящие микропрограмму BIOS; One fuse per usb port - для каждого USB-порта есть отдельный предохранитель; 50,000 hr. Solid Capacitors – 50 000 часов наработки на отказ для твердотельных конденсаторов.
2. SPEED включает в себя: Ultra Durable desing - говорит о том, что плата относится к серии Ultra Durable и имеет качественную элементную базу; 3x USB Power Boost+ On/Off Charge Technology - сила тока увеличена втрое для поддержки внешних устройств USB, а также возможна зарядка их от USB-порта при выключенном ПК; Ultimate DirectX11 graphics performance - высокая производительность графической системы.
3. SAVINGS включает в себя: Lower RDS(on) MOSFETs - транзисторы обладают улучшенными характеристиками и пониженным сопротивлением при переключении состояний; Lower CPU Zone Temperature - меньшая температура зоны APU; High Power-Efficiency - эффективный узел питания.
4. SOUND включает в себя: Hi-End 108 dB HD Audio – аудиокодек и его обвязка гарантируют соотношение сигнал/шум 108 дБ.

Комплект поставки материнской платы GIGABYTE GA-A75M-D2H включает в себя следующие элементы:

• руководство пользователя;
• 2 x SATA 6.0 Гбит/с кабеля;
• заглушку интерфейсной панели;
• диск с драйверами и утилитами.

Щедрой комплектацию назвать сложно, но учитывая стоимость материнской платы, можно сказать, что она соответствующая.

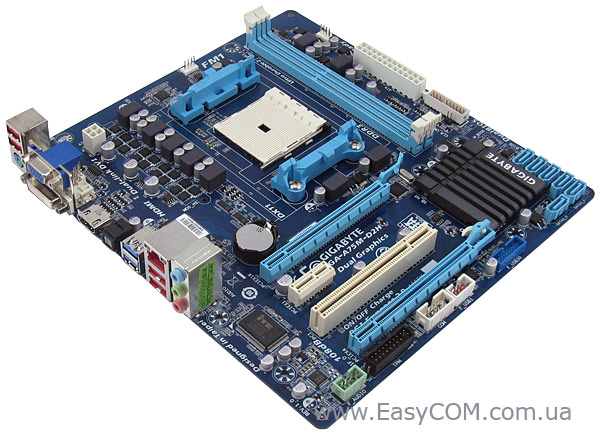

Рассматриваемая материнская плата GIGABYTE GA-A75M-D2H исполнена в форм-факторе MicroATX, она имеет скромные габариты 244 x 225 мм и ряд компромиссных компоновочных решений, характерных для компактного формата. Так, все наиболее важные порты и разъемы расположены удобно по краям платы. Не самым положительным моментом в компоновке является близкое соседство слотов под оперативную память с процессорным разъемом – при установке достаточно широкого процессорного кулера модули памяти, оснащенные радиаторами, могут и не поместиться. Соседство разъема питания ATX и разъема передней панели может создать неудобства при сборке компьютера. Если установить крупногабаритную видеокарту, то не будет возможности заменить или добавить модули оперативной памяти, необходимо будет извлекать видеокарту. А установленная крупногабаритная видеокарта во второй разъем PCI-E x16 может перекрыть доступ к колодкам подключения TPM, COM, USB. Также стоит обратить внимание на то, что верхний и нижний правые углы не имеют отверстий для крепления, поэтому при подключении разъема питания, вентилятора и накопителей следует быть аккуратным и не прикладывать чрезмерных усилий.

Под радиатором скрывается FCH AMD A75, который исполняет функции южного моста, обеспечивает поддержку шести портов SATA 6 Гбит/с с возможностью организации SATA RAID уровней 0, 1, 10 и JBOD, а также имеет интегрированную поддержку шести портов USB 2.0 (из 10 возможных) и четырех портов USB 3.0. Два порта USB 3.0 выведены на интерфейсную панель, а еще два можно дополнительно вывести на переднюю панель через внутренние разъемы, однако соответствующий модуль нужно будет купить отдельно.

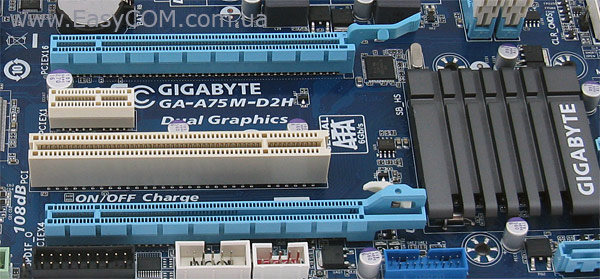

Для установки карт, обеспечивающих дополнительный функционал, материнская плата имеет четыре слота расширения, что является стандартом для форм-фактора MicroATX. В их числе GIGABYTE GA-A75-D2H имеет два PEG-слота PCI-Express x16, но полноскоростным является только верхний. Второй использует только 4 линии PCI-E, поэтому использовать его для установки второй видеокарты не совсем целесообразно. Но в случае использования видеокарт среднего уровня, может быть оправданным использование комбинации 16+4. Помимо двух слотов PCI-Express x16, на рассматриваемой плате имеется по одному PCI-Express x1 и PCI.

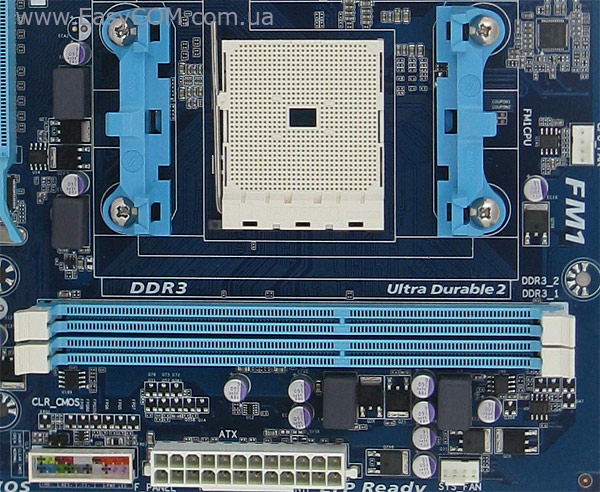

APU Llano имеет встроенный двухканальный контроллер памяти DDR3 с гарантированной поддержкой модулей, работающих на частотах вплоть до 1866 МГц для старших моделей. Также, исходя из спецификации, возможна, но не гарантирована, работа памяти на частоте до 2400 МГц в режиме разгона (OverClocking).

Поскольку материнская плата имеет всего 2 разъема для модулей памяти, то максимально возможный объем памяти составляет 32 ГБ, добиться которого можно установив два модуля емкостью по 16 ГБ.

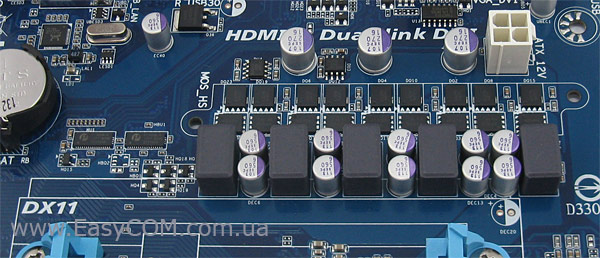

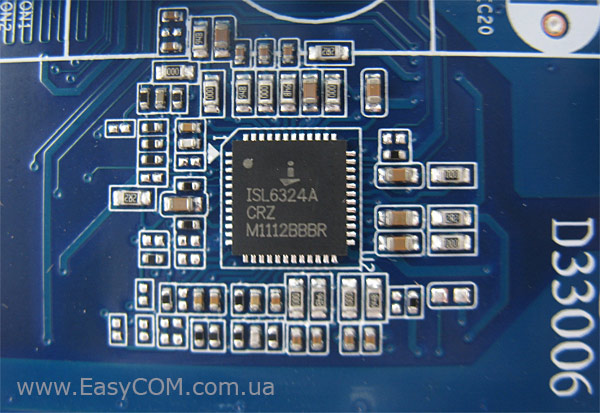

Для подачи энергии на APU на материнской плате GIGABYTE GA-A75M-D2H используется пятифазный (4+1) стабилизатор питания, энергия на который подается при помощи 4-контактного разъема ATX12V, а в качестве ШИМ-контроллера используется микросхема Intersil ISL6324A. По заявлению производителя, компоненты, из которых построен узел питания, отличаются высокой надежностью. В состав элементной базы входят: дроссели с ферритовым сердечником, высококачественные твердотельные конденсаторы. Таким образом, можно предположить, что такая конфигурация системы питания ориентирована на надежность и длительный срок службы.

Для охлаждения нагревающихся элементов материнской платы GIGABYTE GA-A75M-D2H используется один алюминиевый радиатор на микросхеме AMD A75, крепящийся на пластиковых защелках. А вот силовые элементы стабилизатора питания процессора остались без радиатора. Но отверстия для монтажа радиатора присутствуют. Температура во время тестирования материнской платы на радиаторе «южного моста» составила всего 45°C, что является хорошим показателем.

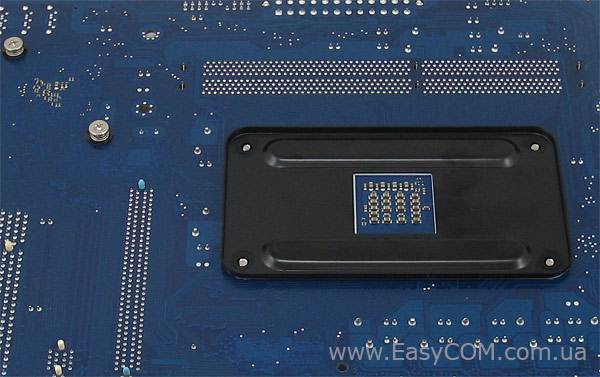

Обратная сторона материнской платы примечательна наличием крупной опорной пластины, которая придает дополнительную жесткость рамке для крепления процессорного кулера.

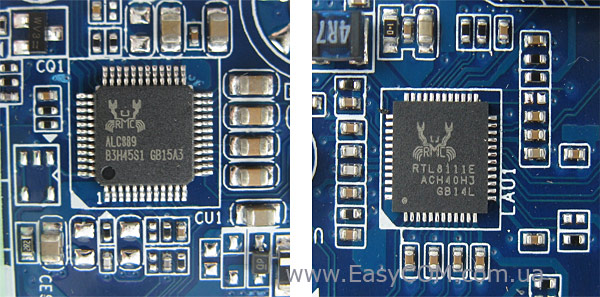

Звуковая подсистема GIGABYTE GA-A75M-D2H основана на HDA-кодеке 8-канального звука Realtek ALC889, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

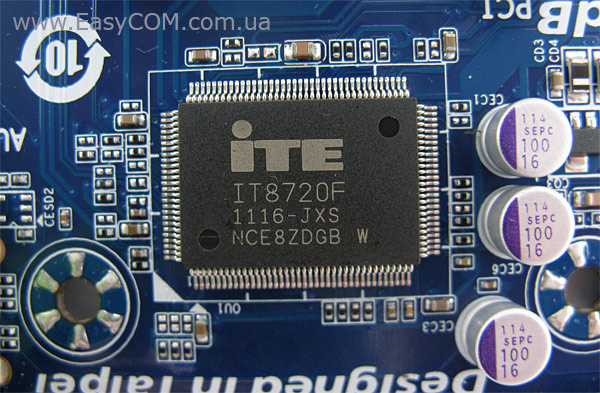

За реализацию COM-порта, а также слежение за температурой, частотой вращения и управление вентиляторами отвечает микросхема ITE IT8720.

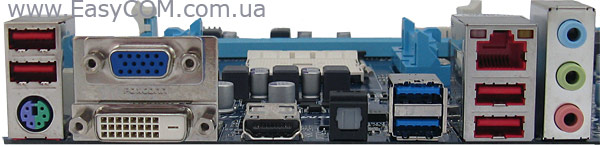

На интерфейсную панель материнской платы GIGABYTE GA-A75M-D2H выведены следующие порты и разъемы:

• 1 x PS/2 (клавиатура/мышь);
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x LAN (RJ45) порт;
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 x оптический S/PDIF
• 3 x 3.5 мм аудио разъёма (линейный вход/линейный выход/микрофон).

Приятно отметить, что для вывода изображения со встроенного в APU видеоядра имеются наиболее распространенные видеоинтерфейсы: цифровые DVI-D, HDMI и аналоговый D-Sub. Это позволит подключить мониторы, как с аналоговым видеовходом, так и с цифровым. Нарушают гармонию лишь 3 аудиоразъема, которые не позволят просто подключить любую многоканальную аудиосистему.

Для организации дополнительного охлаждения внутри системного блока на материнской плате GIGABYTE GA-A75M-D2H, кроме разъема для процессорного кулера, имеется всего один 4-контактный разъем под системный вентилятор. В случае необходимости остальные дополнительные вентиляторы можно запитать только напрямую от блока питания.

BIOS

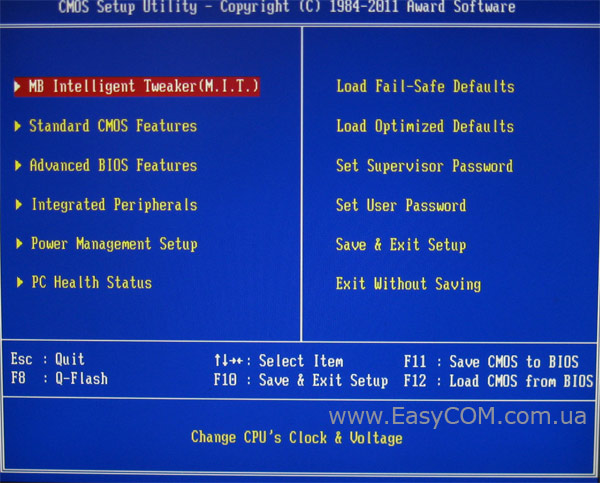

Материнская плата GIGABYTE GA-A75M-D2H использует Award BIOS, интерфейс которой имеет привычное оформление, а навигация производится исключительно с помощью клавиатуры.

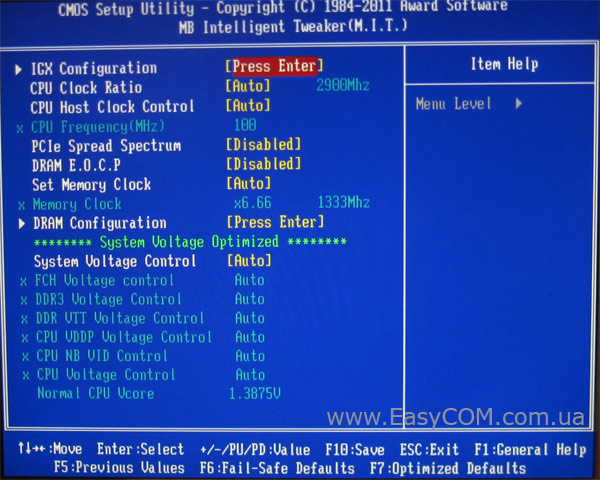

Все предназначенные для разгона настройки сосредоточены в разделе «MB Intelligent Tweaker (M.I.T.)». Для удобства восприятия, мы сделали из них сводную таблицу.

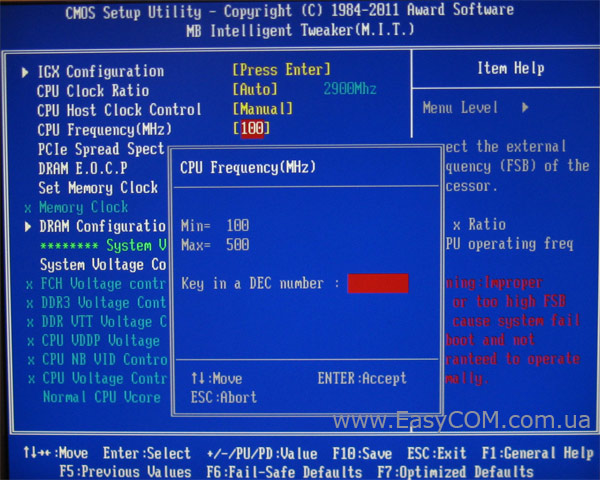

Визуально имеется базовый арсенал опций и настроек, необходимых для разгона вычислительных и графических блоков APU. Частоту тактового генератора можно плавно изменять от 100 до впечатляющих 500 МГц с шагом 1 МГц.

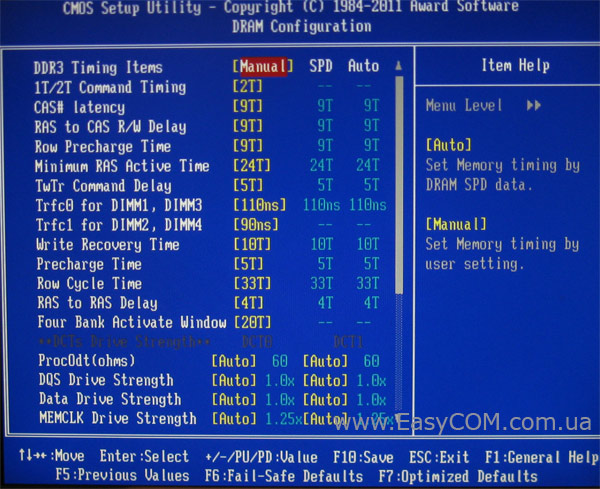

Пункт «DRAM Configuration» открывает доступ к регулировкам таймингов и подтаймингов оперативной памяти.

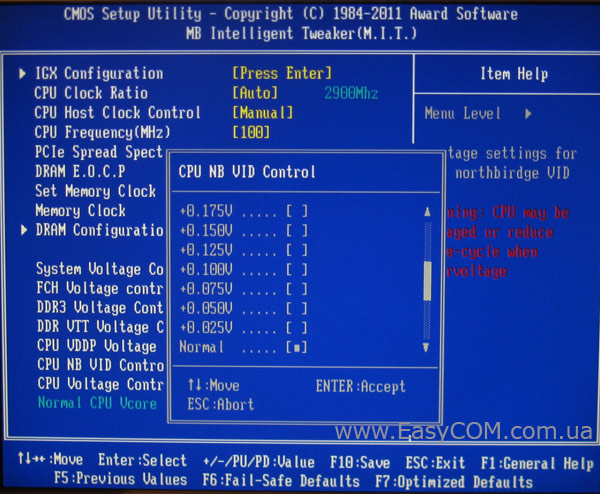

Возможности по регулировке напряжений также вполне достаточные для приемлемого разгона – можно изменять напряжение на процессорной части APU, встроенном в APU контроллере памяти и самих модулях оперативной памяти.

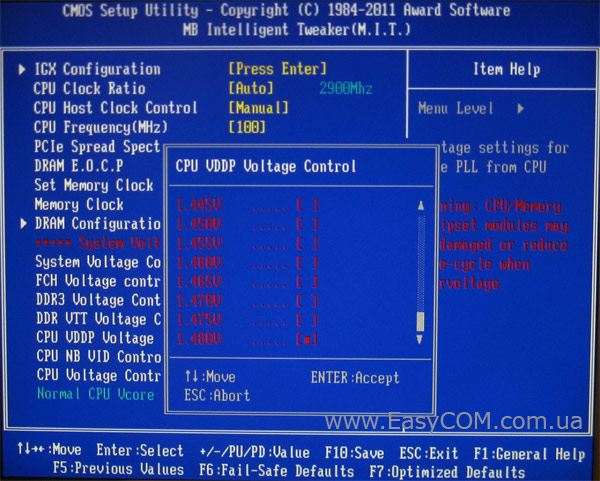

Хотелось бы отметить, что пункты, которые могут повлиять на стабильность или жизнеспособность системы выделены красным цветом.

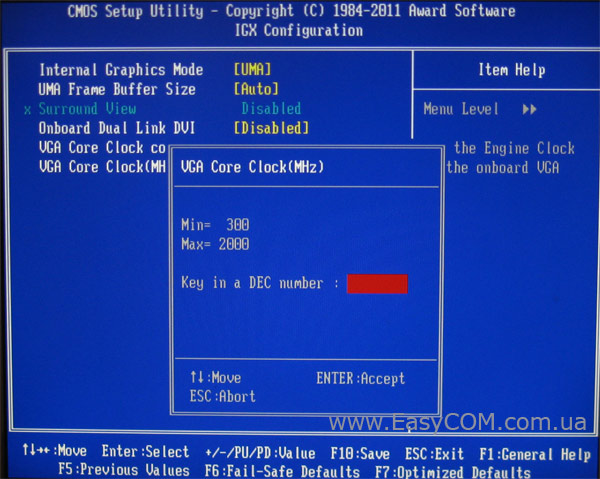

Также есть возможность осуществить разгон интегрированного графического процессора в пункте «IGX Configuration».

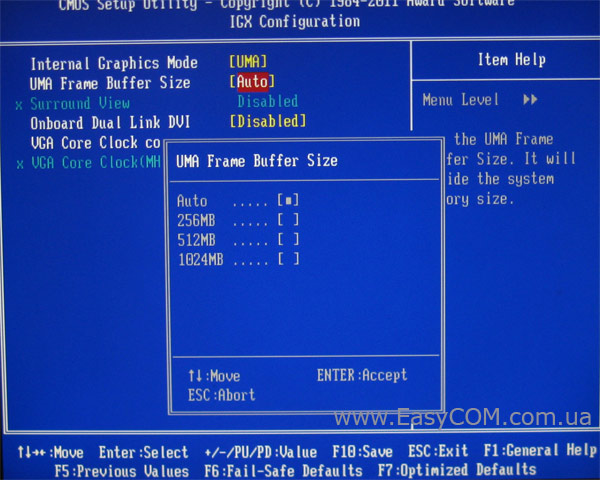

В том же разделе можно указать объем памяти, выделяемый встроенному в APU видеоадаптеру.

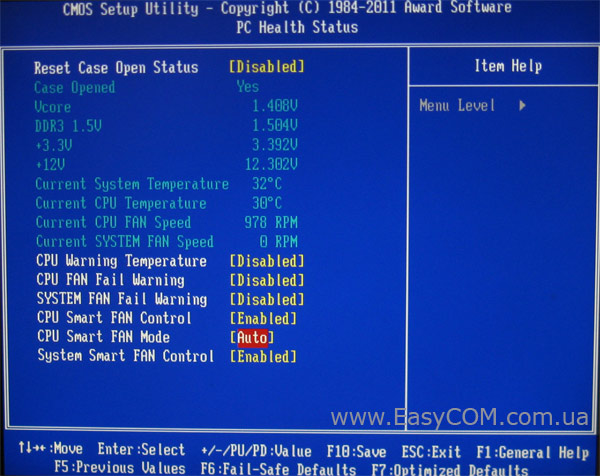

BIOS материнской платы GIGABYTE GA-A75M-D2H предлагает вполне стандартные возможности по осуществлению мониторинга основных параметров системы. Имеется возможность отслеживать температуру материнской платы и процессора, а также наблюдать за:

• скоростью вращения процессорного и системного вентиляторов;
• напряжением на ядре процессора и модулях памяти;
• напряжением на линиях питания +12В и +3,3В.

Кроме того, в данном разделе можно активировать функцию автоматической регулировки скорости вращения вентиляторов и настроить оповещение о превышении заданной температуры APU. Также можно настроить предупреждение о нерабочем вентиляторе системы охлаждения APU или остановке системного вентилятора.

Утилиты и разгон

Стандартная утилита для разгона и мониторинга «EasyTune 6» позволяет достаточно тонко выставить значения для разгона системы и отслеживать состояние в режиме реального времени. Возможности утилиты были рассмотрены ранее, их можно посмотреть в этом обзоре.

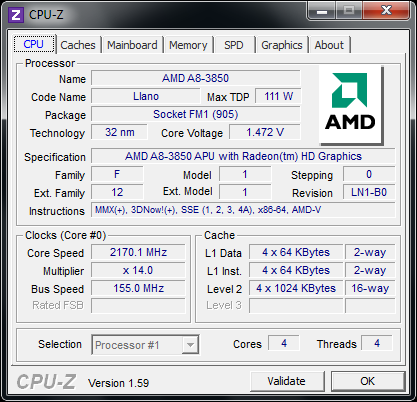

Во время тестирования материнской платы удалось увеличить частоту шины до 155 МГц, что для бюджетного продукта является достаточно хорошим показателем.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

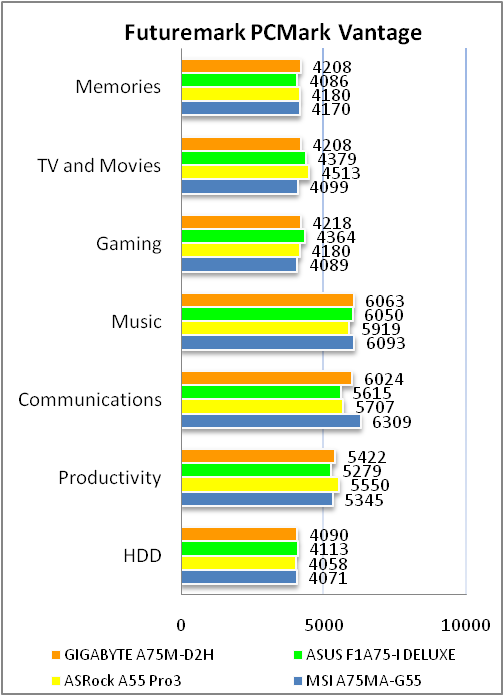

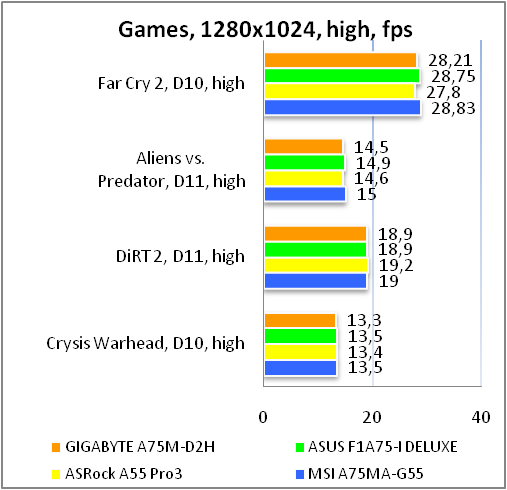

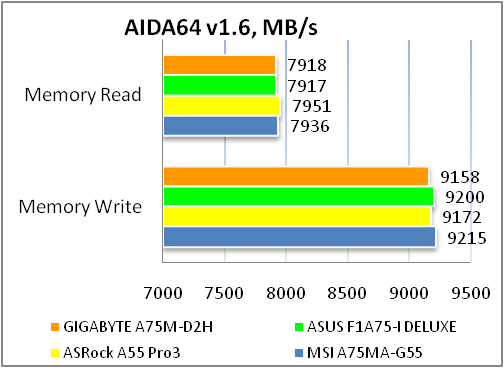

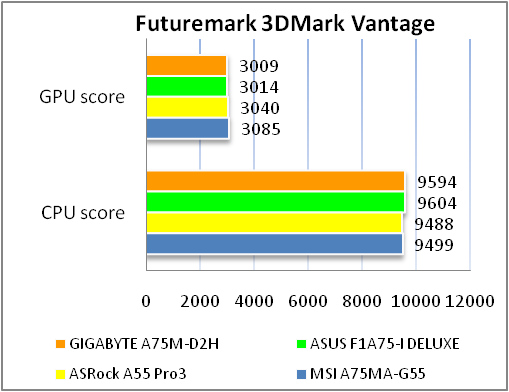

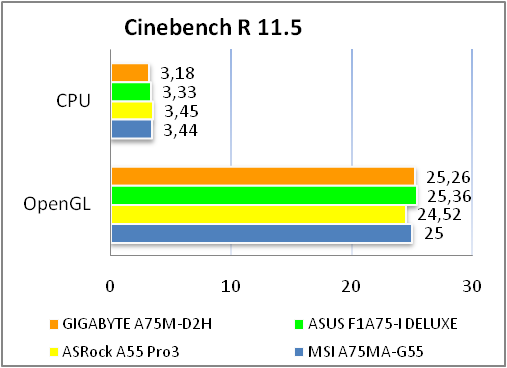

Результаты тестов:

По результатам теста видно, что материнская плата GIGABYTE GA-A75M-D2H имеет такую же производительность, как и другие решения для построения системы на AMD APU, что говорит о хорошем качестве реализации и использовании оптимизированной прошивки.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковой кодек Realtek ALC889, который лежит в основе аудиоподсистемы рассматриваемой материнской платы, получил общую оценку «очень хорошо». Данная аудиосистема вполне может быть оптимальной для построения домашнего мультимедийного компьютера.

Выводы

Материнская плата GIGABYTE GA-A75M-D2H является достаточно хорошей основой функционального медиацентра или рабочего компьютера на APU AMD Fusion. В оснащении платы можно выделить поддержку всех наиболее актуальных видеовыходов для встроенных в APU видеокарт, наличие двух полноразмерных слотов PCI Express x16 (хотя второй работает лишь в режиме x4), компактные габариты, а также наличие четырех портов USB 3.0 и поддержку SATA 6 Гбит/с, хотя последними обладают и другие материнские платы, основанные на AMD A75. При этом на момент написания обзора стоимость материнской плата колебалась в пределах 80 USD, что можно считать разумным за такой функционал. Кроме этого, материнская плата GIGABYTE GA-A75M-D2H входит в линейку GIGABYTE Ultra Durable, что означает использование качественных элементов. Последнее должно обеспечить более стабильную и длительную работу. Дополнительным плюсом материнской платы является наличие качественной аудиоподсистемы, с реализованным оптическим выходом S/PDIF, что позволит построить домашнюю мультимедийную систему с приемлемым качеством звучания без дополнительных затрат на звуковую карту.

Достоинства:

• относительно доступная цена;
• качественная аудиоподсистема;
• четыре порта USB 3.0 и шесть портов SATA 6.0 Гбит/с;
• наличие всех актуальных видеовыходов на интерфейсной панели;
• наличие двух полноразмерных слотов PCI Express x16.

Недостатки:

• малое количество портов USB 2.0;
• «свисание» правого края печатной платы – следует быть аккуратным при использовании портов и разъемов на этой стороне.

Особенности:

• наличие портов COM и TPM;
• низкая практическая ценность второго слота PCI-Express x16, работающего в режиме x4.
