Обзор и тестирование материнской платы GIGABYTE GA-B250M-Gaming 3: для компактных домашних систем

Компания GIGABYTE старается максимально разграничить между собой свои материнские платы при помощи различных линеек для большего удобства пользователя и упрощения процедуры выбора. К примеру, самые дорогие флагманские модели на Intel Z270 были выделены в премиум-линейку AORUS, тогда как более доступные устройства, ориентированные на геймеров, относятся к серии Gaming.

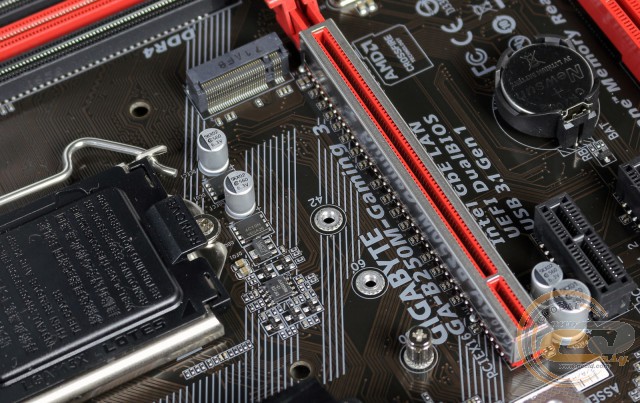

GIGABYTE GA-B250M-Gaming 3

Одной из таких моделей является GIGABYTE GA-B250M-Gaming 3, которая получила ценник в пределах $110, приятный дизайн, качественный сетевой контроллер от Intel и LED-подсветку. Как нетрудно догадаться по названию, в ее основу лег чипсет Intel B250, который накладывает ряд ограничений на функциональные возможности платы, но взамен позволяет существенно снизить конечную стоимость для потребителя. Давайте же разбираться с возможностями новинки и выяснять, в каких случаях ее покупка будет разумным решением.

Спецификация

Производитель и модель

GIGABYTE GA-B250M-Gaming 3

Чипсет

Intel B250

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2400 МГц (седьмое поколение процессоров Intel Core) или DDR4-2133 МГц (шестое поколение процессоров Intel Core)

Слоты расширения

1 x PCI Express 3.0 x16 (в режиме х16)

1 x PCI Express 3.0 x16 (в режиме х4)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC892

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух 3.1 Gen 1

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x COM

1 x TPM

BIOS

2 x 64 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 225 мм

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

GIGABYTE GA-B250M-Gaming 3 GIGABYTE GA-B250M-Gaming 3

Материнская плата GIGABYTE GA-B250M-Gaming 3 поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее преимущества и технические характеристики.

GIGABYTE GA-B250M-Gaming 3

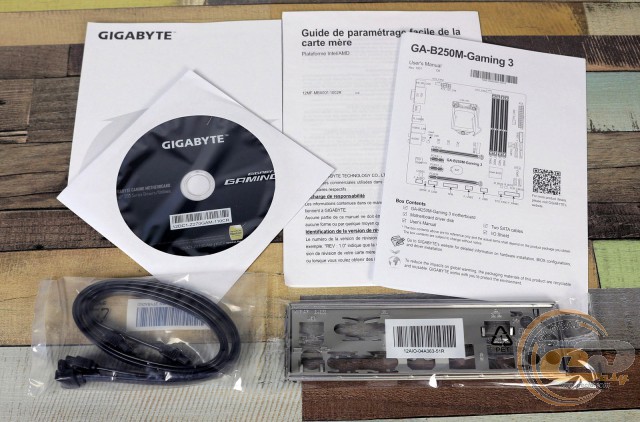

В коробке с рассматриваемой моделью мы обнаружили диск с драйверами и утилитами, бумажную документацию, два SATA-шлейфа и заглушку интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-B250M-Gaming 3

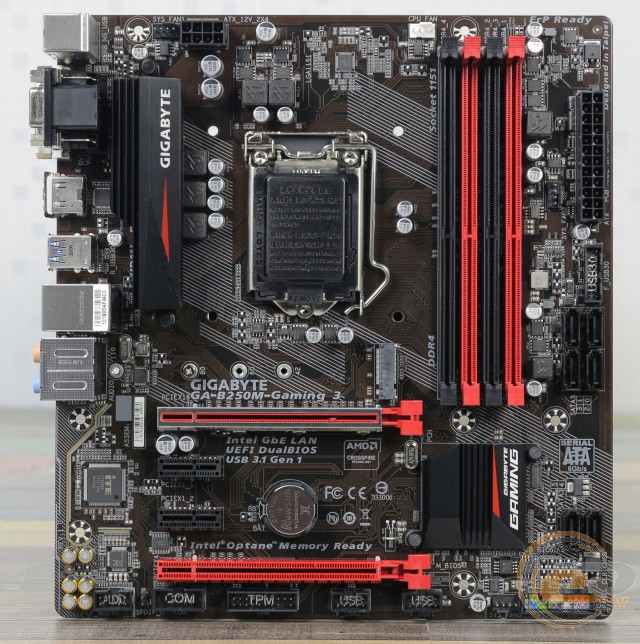

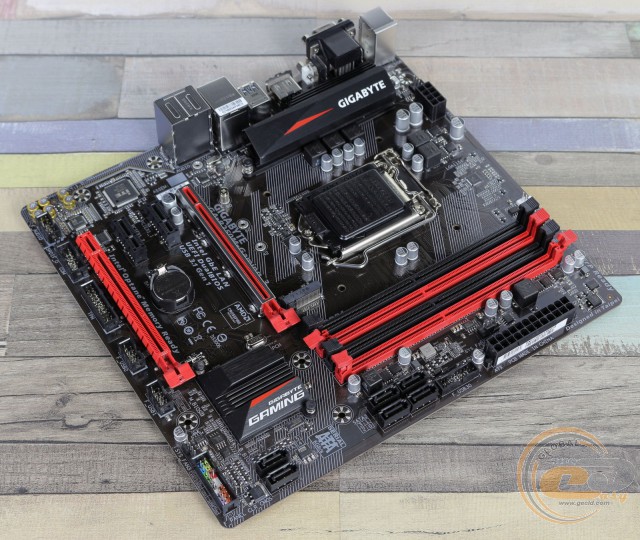

Тот факт, что перед нами далеко не флагманское решение, сразу же выдает коричневый цвет печатной платы формата microATX. В свою очередь радиаторы и слоты расширения окрашены в черно-красные цвета, что несколько освежает облик новинки.

GIGABYTE GA-B250M-Gaming 3

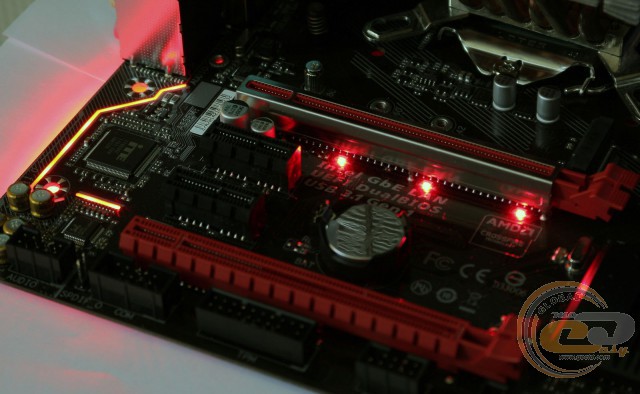

Одним из ее достоинств является подсветка Ambient LED, которая заключается в наличии светодиодов возле верхнего слота расширения PCI Express 3.0 x16 и светящейся полосы в области звуковой подсистемы.

GIGABYTE GA-B250M-Gaming 3

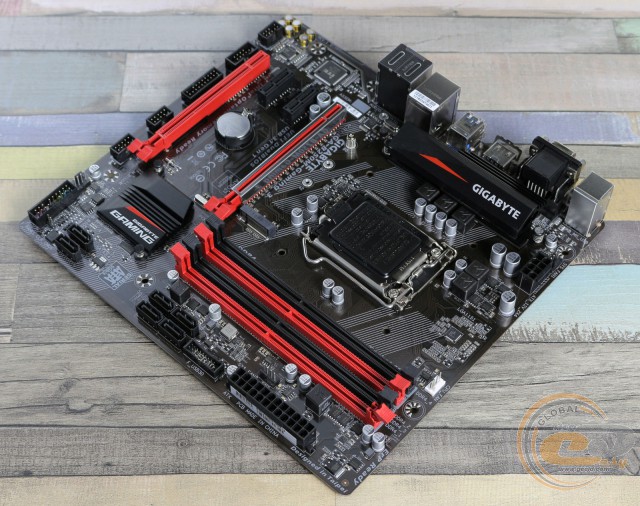

Что же касается компоновки и удобства сборки системы, то в 2017 году несколько странным выглядит решение оставить защелки с обеих сторон DIMM-слотов. В итоге усложняется монтаж и извлечение модулей оперативной памяти при установленной длинной видеокарте. Также отметим отсутствие крепежных отверстий по краям правой стороны печатной платы, поэтому следует быть особенно аккуратным при подключении расположенных там разъемов. В остальном же никаких претензий у нас не возникло.

GIGABYTE GA-B250M-Gaming 3

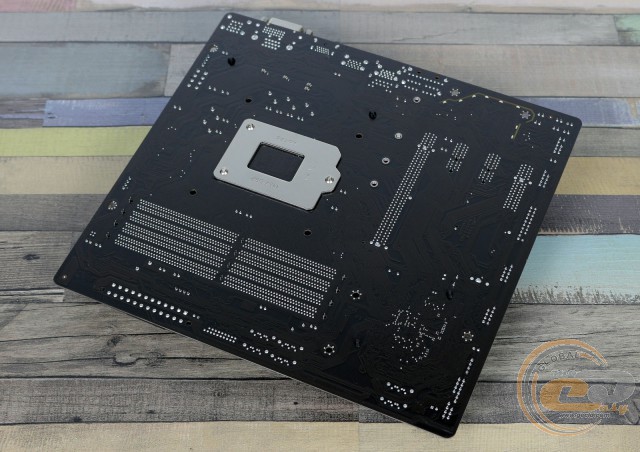

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что для крепления радиаторов использованы пластиковые клипсы.

GIGABYTE GA-B250M-Gaming 3

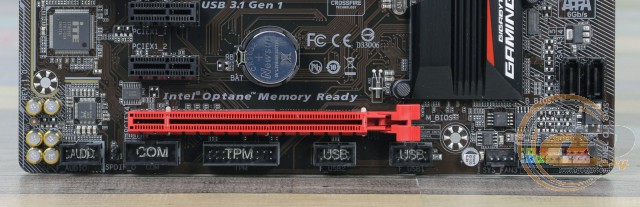

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порты COM и TPM, а также колодка подключения фронтальной панели (с цветовым выделением для упрощения процесса подключения соответствующих проводов). Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

GIGABYTE GA-B250M-Gaming 3

GIGABYTE GA-B250M-Gaming 3

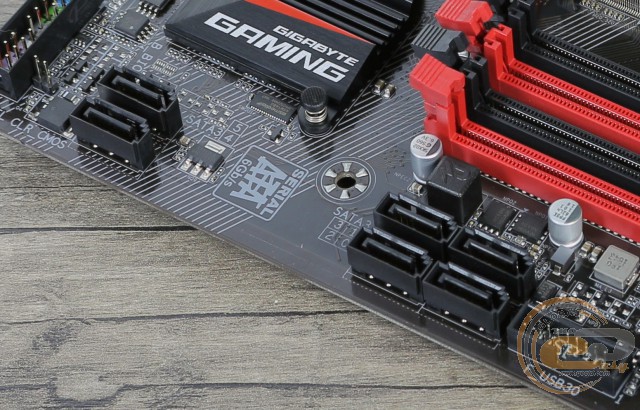

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью SATA 6 Гбит/с. Ввиду недостаточного количества свободных чипсетных линий, слот M.2 делит пропускную способность с портом SATA 6 Гбит/с («SATA3_5») при установке SATA M.2-накопителя.

GIGABYTE GA-B250M-Gaming 3

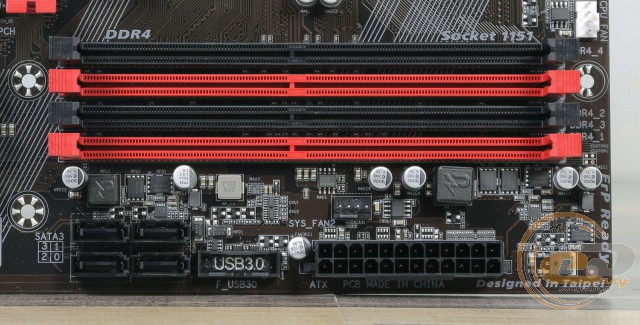

Системная плата GIGABYTE GA-B250M-Gaming 3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2400 МГц (седьмое поколение процессоров Intel Core) или до 2133 МГц (шестое поколение процессоров Intel Core). Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку подключения выносной панели с портами USB 3.1 Gen 1 (они же USB 3.0). Всего на плате силами чипсета реализована поддержка шести USB 3.1 Gen 1: двух внутренних и четырех внешних.

GIGABYTE GA-B250M-Gaming 3

GIGABYTE GA-B250M-Gaming 3

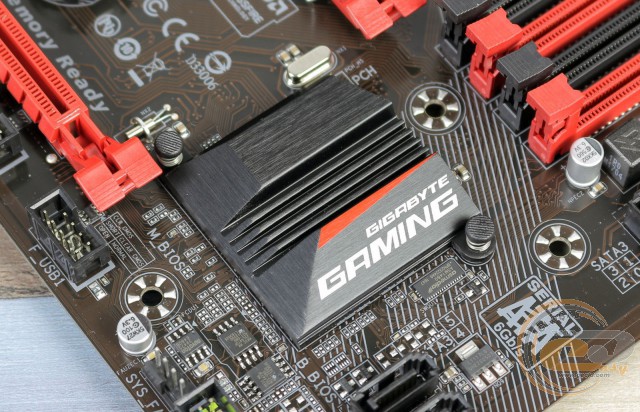

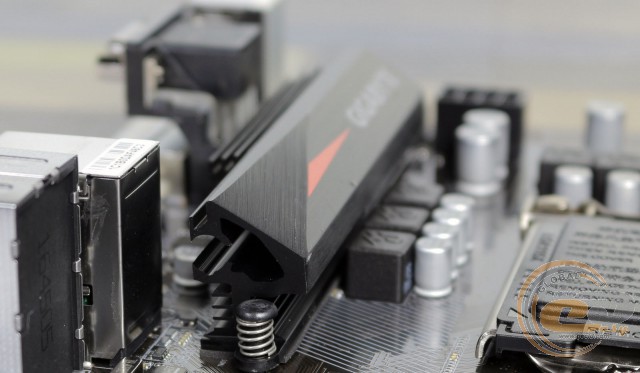

Система охлаждения рассматриваемой платы состоит из двух радиаторов, один из которых отводит тепло от чипсета Intel B250, тогда как второй накрывает полевые транзисторы подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 38,1°C;
  • радиатор охлаждения элементов подсистемы питания – 45°C;
  • дроссели подсистемы питания – 53,3°C.

Как видим по результатам, никаких проблем с перегревом в процессе работы возникнуть не должно.

GIGABYTE GA-B250M-Gaming 3

GIGABYTE GA-B250M-Gaming 3

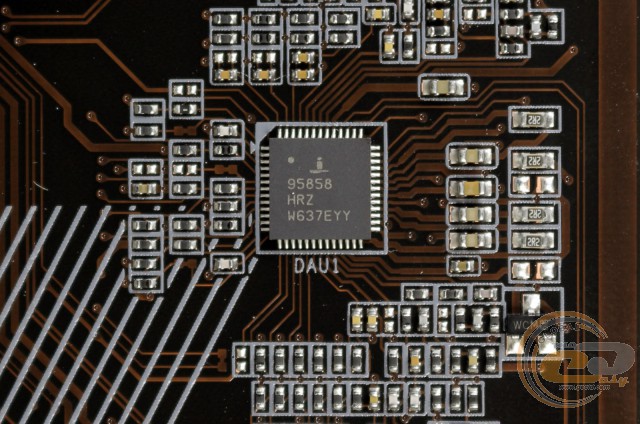

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95858. Элементная база материнской платы набрана при помощи высококачественных комплектующих.

GIGABYTE GA-B250M-Gaming 3

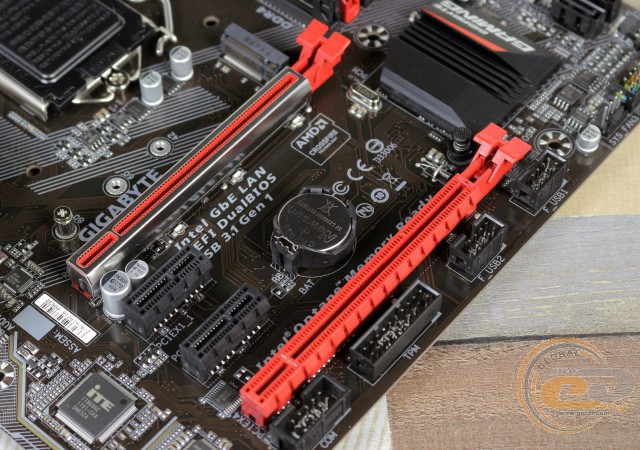

Для расширения функциональности GIGABYTE GA-B250M-Gaming 3 у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме x4).

Поскольку чипсет Intel B250 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний слот PCI Express 3.0 x16, тогда как пропускная способность второго ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

GIGABYTE GA-B250M-Gaming 3

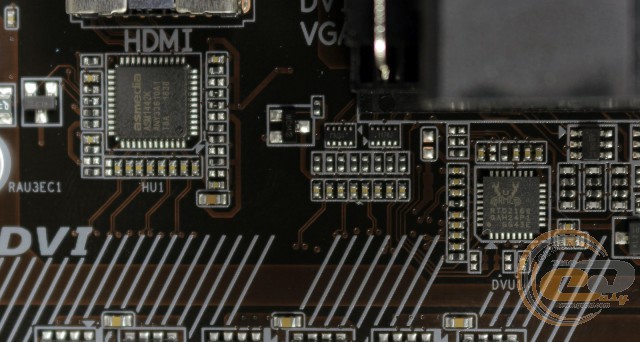

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub). Обслуживание первых двух осуществляется силами микросхемы ASMedia ASM1442K, тогда как для реализации VGA-видеовыхода используется чип Realtek RTD2166.
