Обзор материнской платы GIGABYTE GA-E350N-USB3 с APU AMD Zacate E-350

Мы продолжаем рассматривать новые «десктопные» решения, основанные на платформе Brazos c APU AMD Zacate E-350, и теперь на очереди материнская плата GIGABYTE GA-E350N-USB3. Напоминаем, что архитектурные особенности новой платформы мы рассматривали в обзоре материнской платы MSI E350IA-E45, к тому же не так давно мы тестировали ASUS E350M1-I Deluxe. Так что теперь у нас появится возможность сравнить решения на этой платформе от трех наиболее именитых производителей.

Отметим, что на данный момент на базе нового APU AMD Zacate E-350 компания GIGABYTE, в отличие от конкурентов, предлагает лишь одну материнскую плату GIGABYTE GA-E350N-USB3.

GIGABYTE GA-E350N-USB3

Материнская плата GIGABYTE GA-E350N-USB3

Спецификация материнской платы GIGABYTE GA-E350N-USB3:

Производитель

GIGABYTE

Модель

GA-E350N-USB3

Чипсет

AMD Hudson M1 (AMD FCH A50)

APU

AMD Zacate E-350 (интегрирован)

Графика

AMD Radeon HD 6310 (DirectX 11)

Используемая память

DDR3 1333 (OC)/1066 МГц

Поддержка памяти

2 x 1,5 В DDR3 DIMM одноканальной архитектуры до 8 ГБ

Слоты расширения

1 x PCIE x16 (поддерживает 4 линии PCI Express 2.0)

Дисковая подсистема

Чипсет AMD Hudson M1 поддерживает:
4 x SATA 6.0 Гб/с

Звуковая подсистема

Realtek ALC892, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

Поддержка LAN

Гигабитный сетевой контроллер Realtek RTL8111E

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x для процессорного кулера
1 x для корпусного вентилятора

Внешние порты I/O

1 x PS/2 для клавиатуры или мыши
1 x D-Sub
1 x DVI-D
1 x HDMI
1 x LAN (RJ45)
4 x USB 2.0
2 x USB 3.0
1 x оптический S/PDIF
6 аудио разъемов

Внутренние порты I/O

4 x USB 2.0
4 х SATA 6.0 Гб/с
1x S/PDIF выход
Аудио разъемы передней панели
Разъем системной панели

BIOS

2x16Мб Flash ROM, AWARD BIOS, 4.PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Возможности разгона

Увеличение частоты APU, увеличение напряжения на APU и памяти

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Smart Recovery
Auto Green
On/Off Charge
Q-Share

Комплектация

1 x SATA 6.0 Гб/с кабель
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка для панели портов ввода/вывода

Форм-фактор Размеры, мм

Mini-ITX,
170 x 170

Сайт производителя

http://www.gigabyte.ua/

Свежие версии BIOS и драйверов могут быть скачаны со страницы поддержки.

Все цены на GIGABYTE GA-E350N-USB3

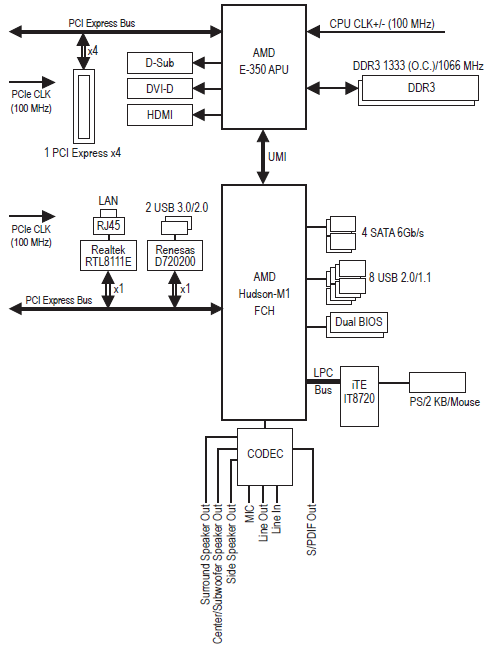

Как известно, APU AMD Zacate E-350 представляет собой симбиоз двуядерного процессора микроархитектуры Bobcat и графического ядра AMD Radeon HD 6310, поддерживающего DirectX 11. Номинальная частота ядер процессора составляет 1600 МГц. В свою очередь графическое ядро включает 80 потоковых процессоров, работающих на частоте 492 МГц, что делает его относительно производительным решением как для встроенной графики. Кроме того, благодаря подобному сотрудничеству CPU, GPU и контроллера памяти удается получить большую пропускную способность шины между графическим ядром и оперативной памятью, что опять же только положительно отражается на производительности видеосистемы. Также в AMD Zacate E-350 интегрирован «северный мост», который в данном случае поддерживает четыре линии PCI Express, обеспечивающие работоспособность слота PCIEx16. Для связи с периферийными устройствами и дополнительными контроллерами используется FCH AMD Hudson-M1, одной из наиболее выделяющихся характеристик которого является поддержка до шести портов SATA 6 Гб/c.

GIGABYTE GA-E350N-USB3

Упаковка материнской платы GIGABYTE GA-E350N-USB3 выполнена традиционно броско, в стиле многих продуктов компании GIGABYTE. На лицевой стороне упаковки отмечается соответствие фирменной категории устройств «333», что предусматривает поддержку интерфейсов USB 3.0 и SATA 3.0, а также наличие усиленных каналов питания USB, что позволяет ускорить процесс подзаряда различных гаджетов. Также на лицевой стороне отмечено соответствие технологии Ultra Durable 3, что обуславливает применение более надежных компонентов и использование печатной платы с удвоенным слоем меди.

GIGABYTE GA-E350N-USB3

На обратной стороне упаковки более подробно описываются ключевые преимущества материнских плат категории «333», а также упоминается наличие двух микросхем BIOS и поддержка DirectX 11. В целом, все это маркетинговая информация, а вот порой более важной спецификации самого продукта или фото его внешнего вида на упаковке нет.

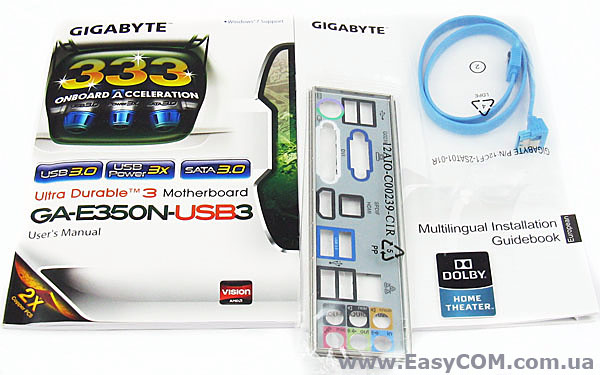

 Комплектация у материнской платы GIGABYTE GA-E350N-USB3 очень ограничена. В нее входит всего лишь один SATA-кабель, чего даже для сборки домашнего кинотеатра может оказаться недостаточно. Также внутри упаковки можно найти: DVD-диск с ПО и драйверами; руководство пользователя на английском языке и краткую инструкцию по установке; заглушку интерфейсной панели корпуса.

GIGABYTE GA-E350N-USB3

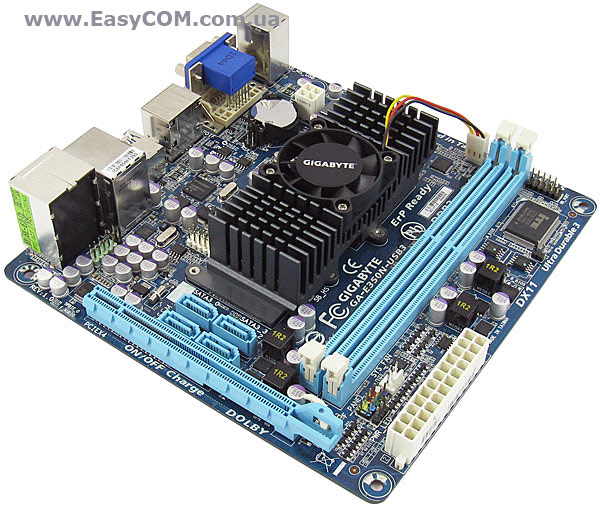

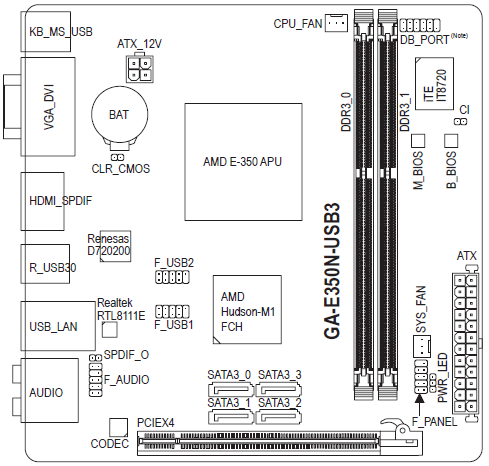

Компоновка материнской платы GIGABYTE GA-E350N-USB3 выполнена очень хорошо. Даже почти традиционный недостаток материнских плат форм-фактора Mini-ITX, возможность блокирования защелок слотов оперативной памяти картой расширения, отсутствует. Как и отмечалось на упаковке, на материнской плате GIGABYTE GA-E350N-USB3 используются лишь более надежные конденсаторы полимерного типа и дросселя с ферромагнитным сердечником.

GIGABYTE GA-E350N-USB3

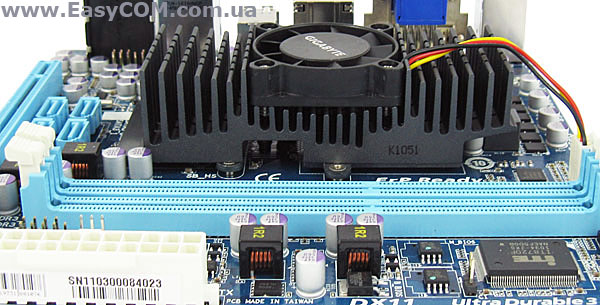

Для охлаждения микросхем APU и FCH используется относительно большой радиатор с одним вентилятором размером 40 мм. Скорость вращения вентилятора во время тестирования была постоянной - 4000 об/мин. Температура радиатора после длительного прохождения различных тестов составляла 46ºС, что можно считать вполне хорошим показателем. При этом уровень шума от вентилятора был достаточно низким, но нужно учитывать, что по истечении некоторого времени подшипник имеет свойство изнашиваться, из-за чего шум может увеличиться. В то же время, сравнивая с кулером, который мы видели на материнской плате MSI E350IA-E45, здесь можно подчеркнуть несколько преимуществ – большее оребрение и отсутствие закрывающего чехла, что позволит задействовать воздушные потоки внутри корпуса. Хотя отсутствие поддержки технологии автоматической управления вентилятором у GIGABYTE GA-E350N-USB3 это все же явный недостаток. Но, в общем, вентилятор на материнской плате GIGABYTE, по сравнению с решением MSI, в режиме нагрузки работает заметно тише.

GIGABYTE GA-E350N-USB3

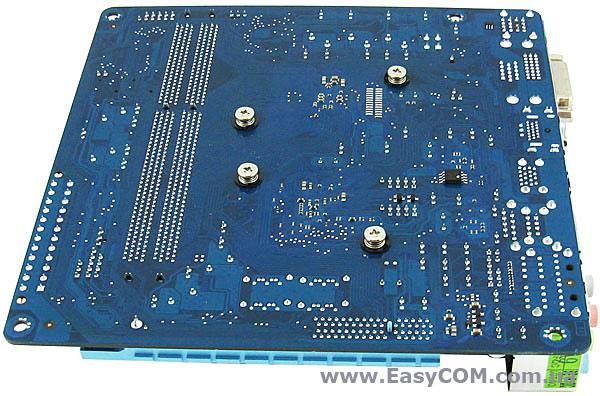

Крепление кулера к печатной плате обеспечивается подпружиненными металлическими винтами.

GIGABYTE GA-E350N-USB3

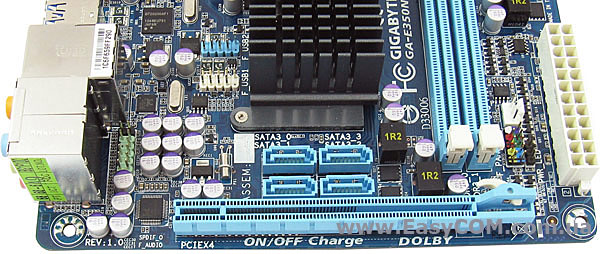

Чип AMD FCH A50 обеспечивает работу только четырех из шести возможных портов SATA 6.0 Гб/с и восьми портов USB 2.0, половина из которых внешние.

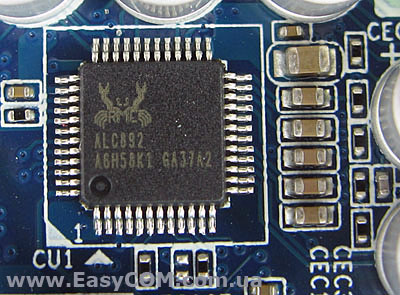

Звуковая же подсистема материнской платы GIGABYTE GA-E350N-USB3 основана на популярном 8-канальном HDA-кодеке Realtek ALC892, разъем фронт-панели которого поддерживает форматы HD Audio и AC`97.

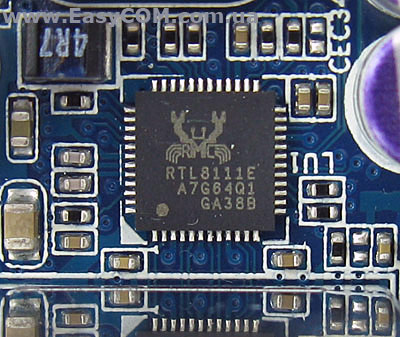

Поддержка LAN на материнской плате GIGABYTE GA-E350N-USB3 выполнена также привычно за счет гигабитного сетевого контроллера Realtek RTL8111E.

Поддержка скоростного интерфейса USB 3.0 обеспечивается распространенным контроллером (NEC)  Renesas D720200F1.

GIGABYTE GA-E350N-USB3

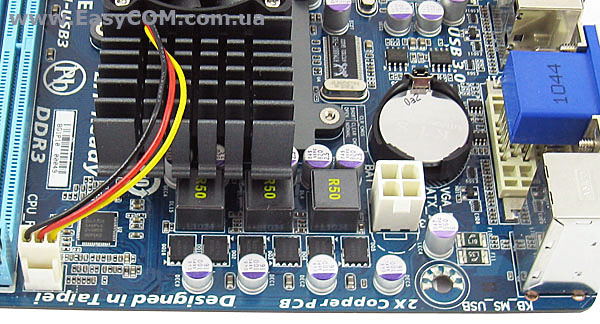

Узел питания APU на материнской плате GIGABYTE GA-E350N-USB3 выполнен по 3-фазной схеме, чего для чипа с TDP всего 18 Вт будет более чем достаточно.

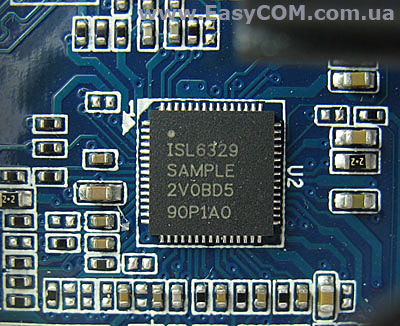

В качестве ШИМ-контроллера узла питания используется микросхема Intersil ISL6329.

GIGABYTE GA-E350N-USB3

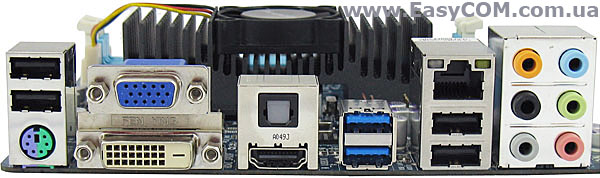

Задняя панель материнской платы GIGABYTE GA-E350N-USB3 выполнена достаточно рационально, радует в первую очередь наличие трех типов видеовыходов.

Интерфейсная панель включает следующие порты:

  • один порт PS/2 для подключения клавиатуры или мыши;
  • четыре порта USB 2.0 и два порта USB 3.0,
  • видеовыходы D-Sub, DVI-B и HDMI;
  • разъем RJ45 для сетевого соединения,
  • оптический S/PDIF,
  • шесть аудио разъемов для 8-канального звука.

GIGABYTE GA-E350N-USB3

Разъемов для подключения вентиляторов на материнской плате GIGABYTE GA-E350N-USB3 всего два. Причем оба 3-контактные. Один разъем предназначается для подключения системы охлаждения материнской платы «CPU FAN», а второй «SYS FAN» предназначен для подключения корпусного вентилятора.

Из неотмеченных выше портов остался лишь DB PORT, расположенный в правом верхнем углу материнской платы, который служит для диагностики в случае неисправности.

BIOS

BIOS материнской платы GIGABYTE GA-E350N-USB3 основана на отлаженном коде Award.

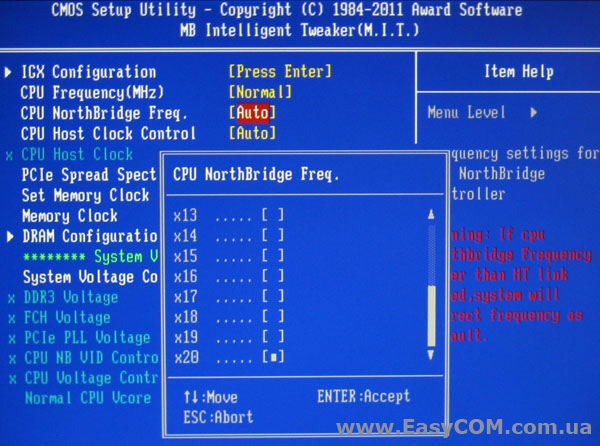

Настроек для разгона в нем имеется больше, чем в EFI BIOS протестированных ранее ASUS E350M1-I Deluxe и MSI E350IA-E45. Из ранее не встречавшихся настроек на материнских платах с Zacate E-350 можно отметить возможность изменения частоты встроенного в APU северного моста.

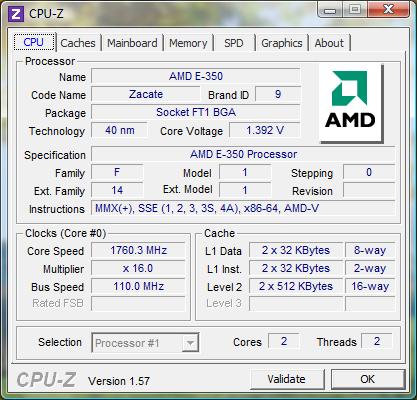

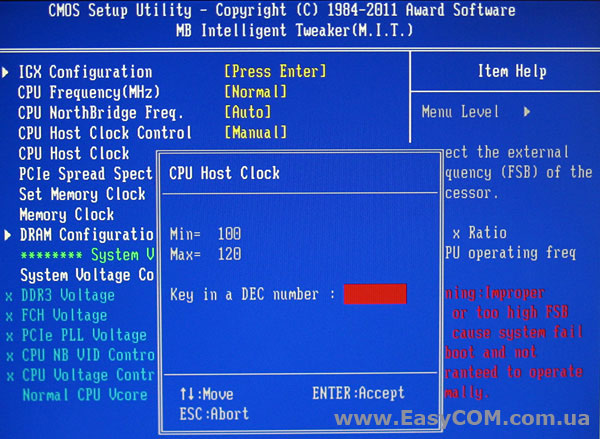

Частоту тактового генератора, от которой напрямую зависит и частота APU, можно изменять в пределах всего 20 МГц, то есть даже теоретическая возможность увеличения частоты свыше 20% у GIGABYTE GA-E350N-USB3 отсутствует.

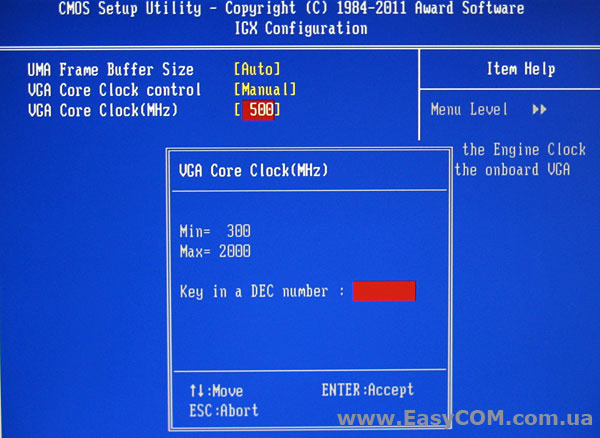

Также из категории настроек, которых нет на других решениях, можно выделить возможность разгона встроенного графического ядра AMD Radeon HD 6310.

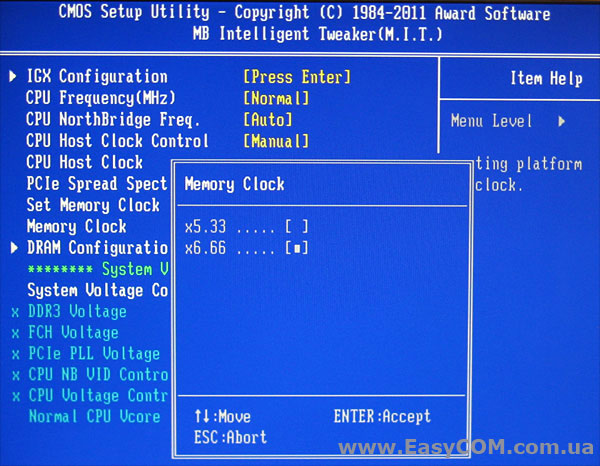

Множителей частоты оперативной памяти всего два, они соответствуют частоте 1333 МГц и 1066 МГц.

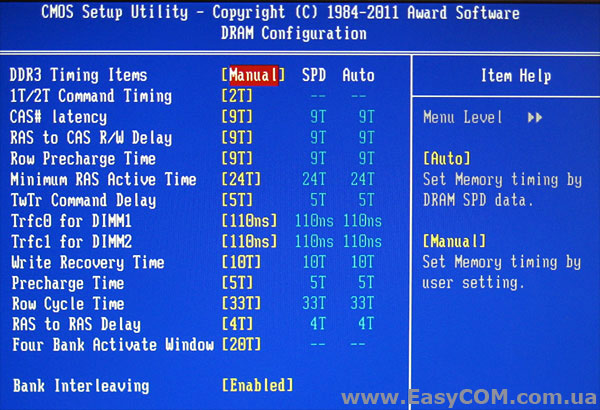

Также в BIOS GIGABYTE GA-E350N-USB3 не обошлось без возможности настройки таймингов и подтаймингов оперативной памяти.

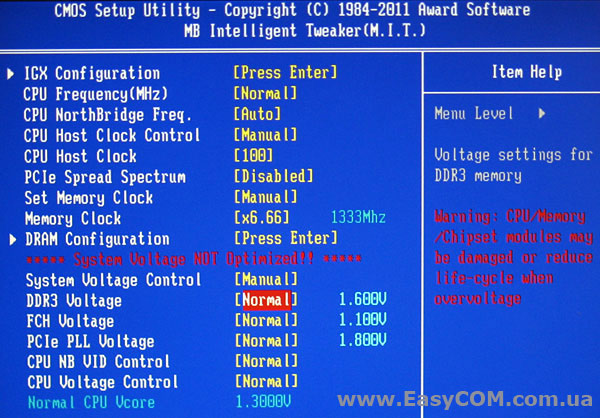

Для увеличения стабильности системы в режиме разгона имеются настройки управления напряжением питания на памяти, FCH, встроенном северном мосте, PCIe PLL и процессоре. Для всех настроек управления напряжением характерен относительно большой диапазон и малый шаг, причем существует возможность не только увеличения напряжения, но и уменьшения.

Все настройки, касающиеся разгона и тонкой настройки, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

AMD K8 Cool’n’Quiet





Размер оперативной памяти выделяемой для кадрового буфера

UMA Frame Buffer Size

256, 512, 1024 МБ



Частота графического ядра

VGA Core Clock

300 – 2000 МГц

1 МГц

Частота встроенного северного моста

CPU NorthBridge Freq.

x5 – x20

x1

Частота APU

CPU Host Clock

100 – 120 МГц

1 МГц

Частота памяти

Memory Clock

x5.33, x6.66



Тайминги памяти

Command Rate, CAS, RAS to CAS,
Row PRE, RAS ACT, TwTr, Trfc0, Trfc1, WRITE Recovery Time, Precharge Time, Row Cycle, RAS to RAS





Напряжение на памяти

DDR3 Voltage

1,2 – 2,1 В

0,02 В

Напряжение на южном мосте

FCH Voltsge

1,1 – 1,6 В

0,02 В

Напряжение на шине PCI Express

PCIe PLL Voltage

1,8 – 2,2 В

0,02 В

Напряжение на встроенном контролере памяти

CPU NB VID Control

От -0,6 до +0,6 В

0,025 В

Напряжение на CPU

CPU Voltage Control

От -0,6 до +0,6 В

0,025 В

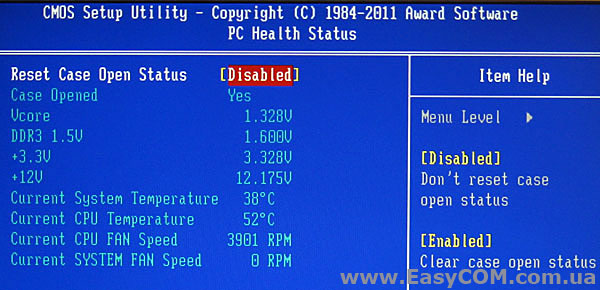

Мониторинг материнской платы GIGABYTE GA-E350N-USB3 отображает:

  • температуру процессора и материнской платы,
  • скорость вращения процессорного кулера и корпусного вентилятора;
  • напряжение на ядре процессора, модулях памяти, а также линиях +3,3В и +12В блока питания.
