Обзор и тестирование материнской платы GIGABYTE GA-EP45-DS3P

В данном обзоре мы поговорим об еще одном решении от компании GIGABYTE, предназначенном для построения мультимедийно-игровых систем среднего и высокого уровня. За основу был взят, зарекомендовавший себя своей надежностью и большим разгонным потенциалом, набор системной логики Intel P45 Express. Этот производитель имеет довольно большой модельный ряд материнских плат, основанных на этом чипсете. Главным отличием рассматриваемой материнской платы от других подобных решений является наличие дополнительного слота расширения PCI-Express x16, который можно использовать, к примеру, для подключения дополнительной видеокарты. Давайте поподробнее рассмотрим все плюсы и минусы GA-EP45-DS3P.

GIGABYTE GA-EP45-DS3P

Спецификация

Производитель

GIGABYTE

Модель

GA-EP45-DS5

Чипсет

Intel P45 Express/ Intel ICH10R

Процессорный разъем

LGA 775

Поддерживаемые процессоры

Intel Core 2 Extreme / Intel Core 2 Quad / Intel Core 2 Duo / Intel Pentium Dual-Core / Intel Celeron

Системная шина, МГц

1600/1333/1066/800 МГц FSB

Поддерживаемая память

Двухканальная архитектура памяти;
4 x 1.8В DDR2 DIMM слота с поддержкой до *16 Гб памяти;
Частота работы DDR2: 1200/1066/800/667 МГц

*32-битные операционные системы могут отображать объем памяти не больше 4 ГБ

Слоты расширения

1 x PCI Express x16* (16 линий)
1 x PCI Express x16 (8 линий)
1 x PCI Express x16** (4 линии)
3 x PCI Express x1
1 x PCI

*два слота PCI-E x16 имеют поддержку ATI CrossFireX режиме x8+x8, PCI Express 2.0
**этот слот PCI Express x16 не может работать параллельно со слотами PCI Express x1

Дисковая подсистема

Южный мост ICH10R:
6 x SATA 3 Гб/с разъемов (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) поддержка RAID (0, 1, 5, 10).

Чип ITE IT8213:
1 х IDE разъем, поддержка ATA-133/100/66/33 и два IDE устройства

Чип ITE IT8720:
1 х FDD разъем поддерживающий один floppy дисковод

Звуковая подсистема

Кодек High Defenition Audio Realtek ALC889A
Поддержка Dolby Home Theater*
Поддержка S/PDIF входа/выхода
Поддержка CD In

*технология Dolby Home Theater поддерживается только операционными системами Windows XP/Vista 32-бит

Поддержка LAN

2 х Realtek 8111C (10/100/1000 Мбит/с)

Питание

1 x 24-pin ATX главный разъем питания
1 x 8-pin ATX 12 В. разъем питания

Охлаждение

Радиаторы на мостах и стабилизаторе питания, частично объединенные тепловыми трубками

Разъемы для вентиляторов

1 x разъем процессорного вентилятора
3 x разъема для системных вентиляторов
1 x разъем вентилятора блока питания
1 x разъем вентилятора северного моста

Внешние порты I/O

1 х PS/2 порт клавиатуры
1 х PS/2 порт мыши
1 х коаксиальный S/PDIF выход
1 х оптический S/PDIF выход
8 х USB портов
2 х IEEE 1394a порта
2 х RJ-45 (LAN) порта
6 х аудио выходов

Внутренние порты I/O

2 х USB разъема, поддерживающие 4 USB 2.0 порта
1 х FDD разъем
1 x IDE разъем
1 x S/PDIF Out
1 x S/PDIF in
1 х COM разъем
1 х CD вход
1 х IEEE 1394a порт
Разъемы передней панели
Аудио разъемы передней панели

BIOS

2 х 8 Mb Flash ROM, DMI 2.0, PnP, SM BIOS 2.4
Поддержка технологии DualBIOS

Фирменные технологии

@BIOS;
Q-Flash;
Download Cente;
DualBIOS;
Xpress Install;
Xpress Recovery2;
EasyTune;
Dynamic Energy Saver Advanced;
Ultra TPM;
Time Repair;
Q-Share;

Комплектация

4 x SATA шлейфа
1 x UltraDMA 133/100/66 шлейф
1 x FDD шлейф
1 х планка eSATA (с двумя портами и разъемом питания)
1 х внешний переходник питания на eSATA
1 x кабель данных c eSATA на SATA
1 х заглушка на заднюю панель корпуса
1 х CD с драйверами
Инструкции и руководство

Форм фактор
Размеры, мм

ATX
305 x 244

Сайт производителя

http://www.gigabyte.ru/

Свежие версии драйверов можно скачать здесь.

Все цены на GIGABYTE GA-EP45-DS3P

Упаковка

GIGABYTE GA-EP45-DS3P

Материнская плата упакована в бело-зеленую картонную коробку. Дизайнеры, что бы сделать акцент на преимуществах платы, разместили по центру логотипы фирменных технологий Dynamic Energy Saver Advanced и Ultra Durable 2. Немного ниже указана поддержка материнской платой 45 нм процессоров с частотой системной шины 1600 МГц, оперативной памяти DDR2 с частотой до 1200 МГц и технологии Dolby Home Theater. А в верхнем правом углу можно увидеть логотипы поддерживаемых процессоров.

GIGABYTE GA-EP45-DS3P

С обратной стороны упаковки опять же упоминается о технологии «Dynamic Energy Saver», для пояснения работы которой приводится диаграмма переключения фаз стабилизатора питания и интерфейс фирменной утилиты. Кроме того, на обложке подчеркиваются: технология «Ultra Durable 2», две встроенные сетевые карты, двойной BIOS и диагностические светодиоды.

Комплектация

GIGABYTE GA-EP45-DS3P

GIGABYTE GA-EP45-DS3P

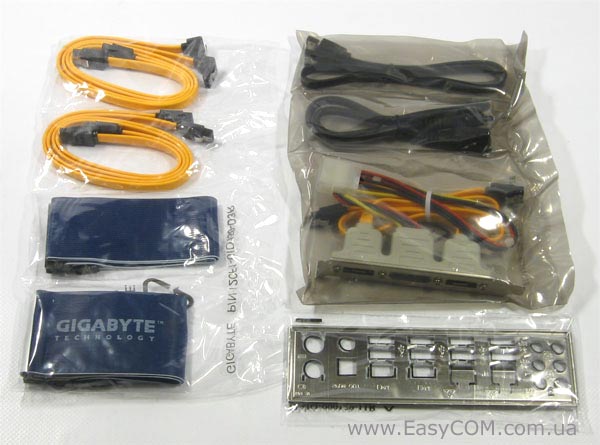

Комплектация соответствует уровню платы. В коробке покупатель сможет найти:

  • планка eSATA с двумя портами и разъемом питания;
  • переходник питания для eSATA;
  • кабель данных с разъемами eSATA и SATA;
  • CD-диск с драйверами;
  • руководство пользователя, краткая инструкция по установке;
  • заглушка на заднюю панель корпуса;
  • шлейф FDD;
  • шлейф UltraDMA 133/100/66;
  • четыре шлейфа Serial ATA;
  • три наклейки.

Компоновка

GIGABYTE GA-EP45-DS3P

Материнская плата GIGABYTE GA-EP45-DS3P распаяна на полноразмерном текстолите формата ATX. Компоновка, в принципе, неплохая, но, все же, имеет свои недостатки. Во-первых, вследствие установки трех слотов расширения для видеокарт, разъем IDE повернут на 90 градусов, что затруднит доступ к нему в небольших корпусах. Во-вторых, верхний слот PCI Express x16 расположен в непосредственной близости от защелок разъемов оперативной памяти, при установке большой видеокарты «добраться» к ним будет проблематично, а если установить производительную видеокарту в PCI Express x8, то она полностью закроет единственный слот PCI. Материнская плата имеет неплохую систему пассивного охлаждения – радиаторы установлены на южном и северном мосте, а так же на стабилизаторе питания, причем последние соединены между собой тепловой трубкой. Кроме этого на плате имеется возможность подключить целых шесть вентиляторов.

GIGABYTE GA-EP45-DS3P

Южный мост – Intel ICH10R поддерживает шесть портов SATA, на базе которых можно организовать SATA RAID массивы 1, 0, 5, 1+0. Все порты оранжевого цвета,  два из них расположены справа от южного моста, четыре – в нижнем правом углу. По правому краю материнской платы находятся разъем FDD (черного цвета) и разъем IDE (зеленого цвета). Микросхема iTE IT8213, управляющая разъемом IDE, расположена под южным мостом. Немного ниже можно увидите два порта USB 2.0 к которым можно подключить по два дополнительных разъема. По нижнему краю материнской платы, слева от портов USB, расположены разъемы для подключения кнопок и аудио портов передней панели, кнопки RESET, POWER и clr CMOS.

GIGABYTE GA-EP45-DS3P

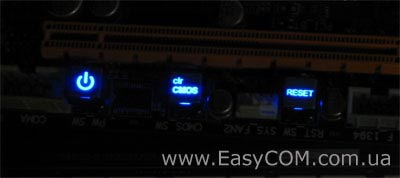

Кнопки имеют светодиодную подсветку, что часто упрощает их поиск.

GIGABYTE GA-EP45-DS3P

На материнской плате имеются семь различных слотов расширения: три слота PCI Express x1 черного цвета; один слот PCI белого цвета; и три слота PCI Express x16 оранжевого цвета к которым физически подведено 4, 8 и 16 линий, если считать снизу вверх. На этих портах можно организовать производительный графический видеокомплекс. Также, надо отметить присутствие на материнской плате устаревшего, но все же еще используемого некоторыми пользователями COM-порта.

Аудио кодек Realtek ALC889A распаян по левому краю материнской платы, рядом с ним расположен вход CD in. Кодек поддерживает технологию Dolby Home Theater, которая обеспечивает абсолютно реалистичное объемное звучание при воспроизведении музыки, фильмов и игр, при использовании самых различных аудиосистем. В пакет Dolby Home Theater входят следующие технологии:

  • Dolby Pro Logic IIx - для максимального увеличения зоны объемного звучания;
  • Dolby Headphone и Sound Space Expander - для повышения качества звука в игровых приложениях;
  • Natural Bass - для максимального улучшения тембральной окраски звука.

GIGABYTE GA-EP45-DS3P

Стабилизатор питания имеет пассивное охлаждение в виде радиаторов, которые не помешают установить габаритный процессорный кулер. На рассматриваемой плате реализована технология Dynamic Energy Saver Advanced, согласно ей стабилизатор питания работает по шестифазной схеме, но, в зависимости от загрузки на процессор, количество работающих фаз изменяется. Напомним, что при разгоне материнской платы данная технология не будет функционировать. Кроме этого необходимо заметить, что модуль питания выполнен по стандарту VRD 11.1, что позволяет технологии Dynamic Energy Saver в моменты простоя процессора снижать количество работающих фаз до одной.

GIGABYTE GA-EP45-DS3P

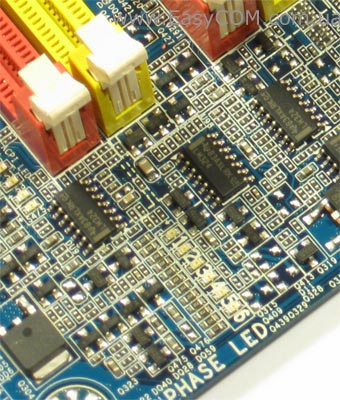

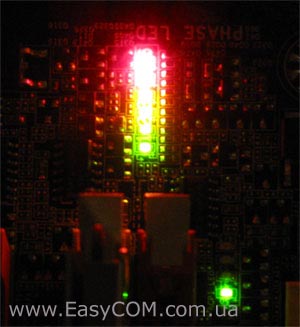

О количестве работающих в данный момент фаз пользователь может узнать, посмотрев на светодиодную индикацию. Шесть светодиодов находятся над слотами оперативной памяти.

GIGABYTE GA-EP45-DS3P

GIGABYTE GA-EP45-DS3P имеет «стандартный» для подобных материнских плат набор портов ввода вывода на задней панели:

GIGABYTE GA-EP45-DS3P

  • два PS/2 для клавиатуры и мыши;
  • восемь разъемов USB;
  • два разъема RJ45 для сетевых соединений;
  • коаксиальный и оптический S/PDIF;
  • два порта IEEE 1394a в 4-контактном и 6-контактном исполнении;
  • аудио порты 8-канального звука.

GIGABYTE GA-EP45-DS3P

BIOS

GIGABYTE GA-EP45-DS3P

На материнской плате две микросхемы BIOS – основная и резервная. Разработчик кода компания Award Software. В следующей таблице собраны основные параметры, предназначенные для разгона и тонкой настройки платы.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, С2E, C4E, TM2, EIST, Virtualization Technology, CPU multi-threading





Технологии

Robust Graphics Booster
Performanse
Enhanse

Auto, Fast, Turbo

Standard, Turbo, Extreme



Фирменная технология интеллектуального
Разгона

C. I. A. 2

Cruise – 5 или 7%
Sports – 7 или 9%
Racing – 9 или 11%
Turbo – 15 или 17%
Full Thrust – 17 или 19%



Процессорный множитель

CPU Clock Ratio

7-max

1 и 0,5 для 45 нм моделей

Частота системной шины

CPU Host Frequency

100-1200 МГц

1

Частота шины PCI Express

PCI Express Frequency

90-150

1

Частота «страпа»

(G)MCH Frequency Latch

266, 200, 333, 400 МГц



Делитель для памяти

System Memory Multiplier (SPD)

2.50A/3.00A/4.00A
/2.00D/2.66D/2.00B
/2.40B/3.2B/4.00B
/2.66C/3.33C/4.00C



Тайминги



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tRPC, tRTP, CMD, Static tRead Value, tRD Phase0, tRD Phase1, tRD Phase2, tRD Phase3, Trd2rd, Twr2rd, Trd2wr





CPU Clock Drive

700mV-1000mV

100mV



PCI Express Clock Drive

700mV-1000mV

100mV



CPU Clock Skew

0ps – 750ps

50ps



MCH Clock Skew

0ps – 750ps

50ps

Напряжение на процессоре

CPU Vcore

0,50000-1,6 В
1,6 – 2,3 В

0,00625 В
0,02 В



CPU Termination

0,8 – 1,2 В
1,2 – 1,8 В

0,1 В
0,02 В



CPU PLL

1,1 – 1,5 В
1,5 - 2,8 В

0,1 В
0,02 В



CPU Reference

0,84 – 1,4 В

0,015 В



CPU Reference2

0,82 – 1,38 В

0,025 В

Напряжение на северном мосте

MSH Core

0,8 – 1,1 В
1,1 – 1,8 В

0,1 В
0,02 В



MSH Reference

0,8225 – 1,395 В

0,015 В



MCH/DRAM Reference

0,55 – 0,9 В
0,9 - 1,81 В

0,02 В
0,05 В



ICH I/O

1,0 – 1,5 В
1,5 - 2,3 В

0,1 В
0,02 В



ICH Core

0,8 – 1,1 В
1,1 – 1,8 В

0,1 В
0,02 В

Напряжение на модулях памяти

DRAM Voltage

1,4 -1,8 В
1,8 – 3,06 В

0,1 В
0,02 В



DRAM Termination

0,73 – 0,9 В
0,9 - 1,435 В

0,02 В
0,005 В



Channel A Reference

0,55 – 0,9В
0,9 - 1,81 В

0,02 В
0,05 В



Channel B Reference

0,55 – 0,9В
0,9 - 1,81 В

0,02 В
0,05 В

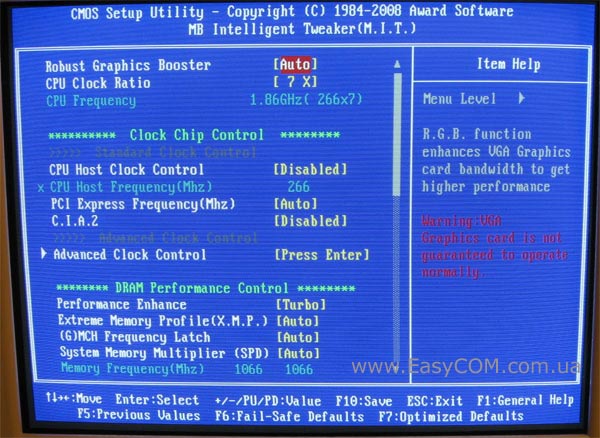

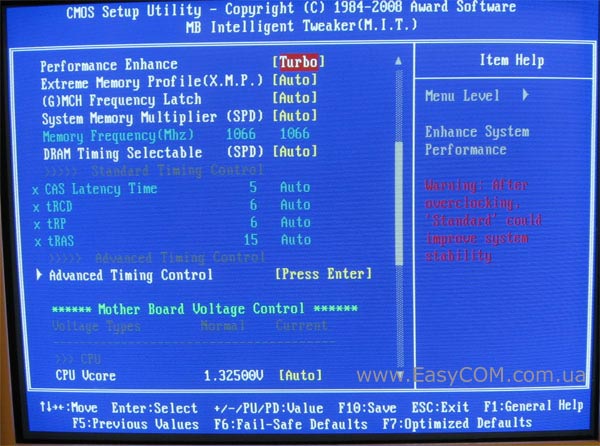

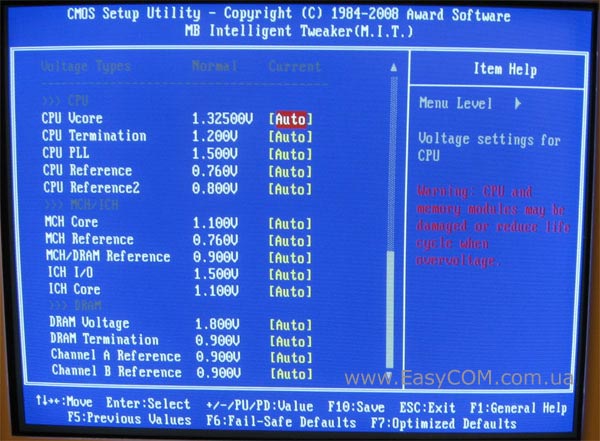

В разделе MB Intelligent Tweaker можно найти большой набор настроек, с помощью которых можно изменить напряжение и частоту работы основных узлов материнской платы, изменить значение таймингов и задержек.

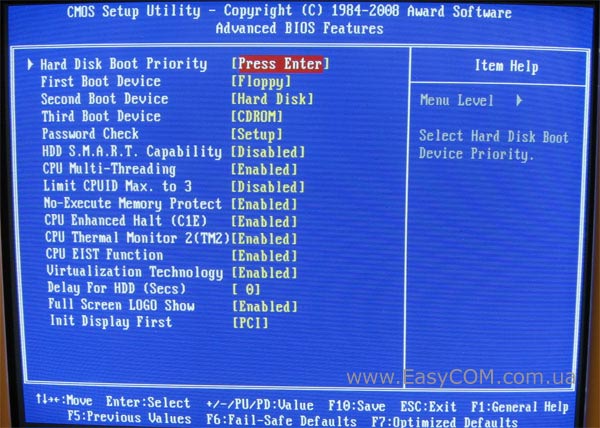

Настройки процессорных технологий можно найти в разделе Advanced.

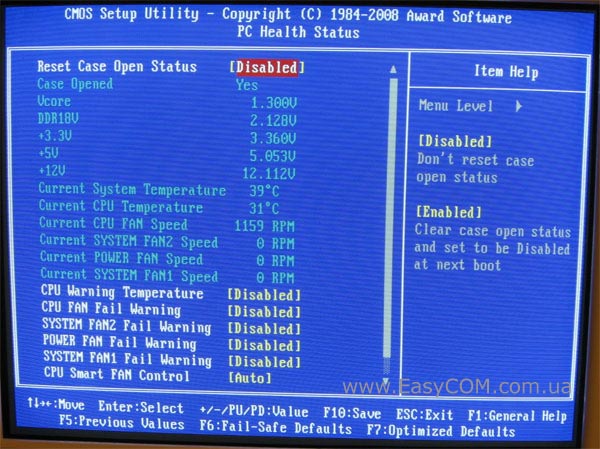

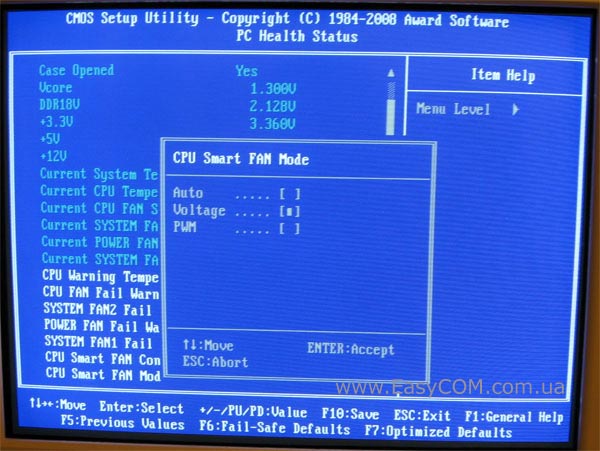

На вкладке PC Helth Status можно следить за температурой материнской платы и процессора, за напряжением на процессоре, оперативной памяти и основных линиях питания. В этом разделе можно так же активировать технологию Smart Fan Control, которая в зависимости от температуры процессора увеличивает или уменьшает скорость вращения вентилятора системы охлаждения. Здесь же имеется возможность изменить способ управления вентиляторами: если они «трехконтактные», то желательно установить в параметре Smart FAN Mode значение Voltage, если «четырехконтактные» - PWM.

Разгонный потенциал

Для тестирования возможности разгона были взяты два процессора: двухъядерный – Intel Core 2 Duo E6300 и четырехъядерный – Intel Core 2 Quad Q9550. После тестирования были получены следующие результаты

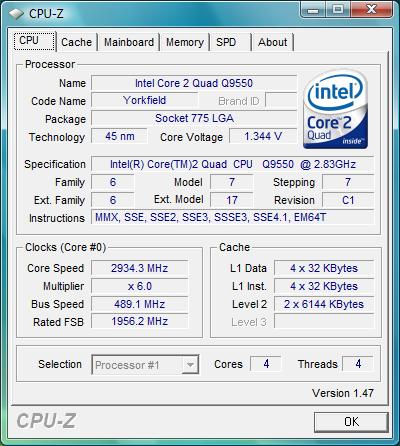

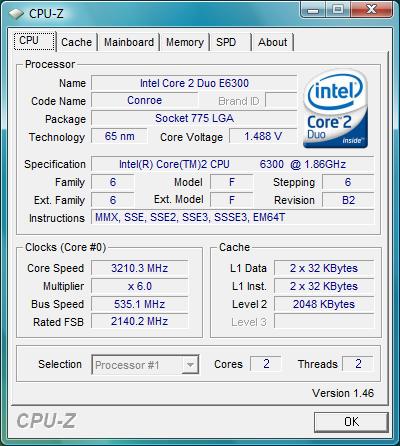

Используя двухъядерный процессор, нам удалось увеличить частоту системной шины до 535 МГц, а четырехъядерном до 489 МГц. Эти результаты достаточно высоки, но характерны для плат, которые основаны на чипсете Intel P45 Express.

Тестирования производительности

Для тестирования было использовано следующее оборудование:

Процессор

Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

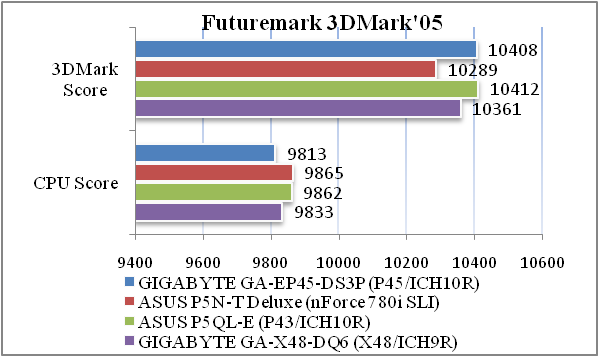

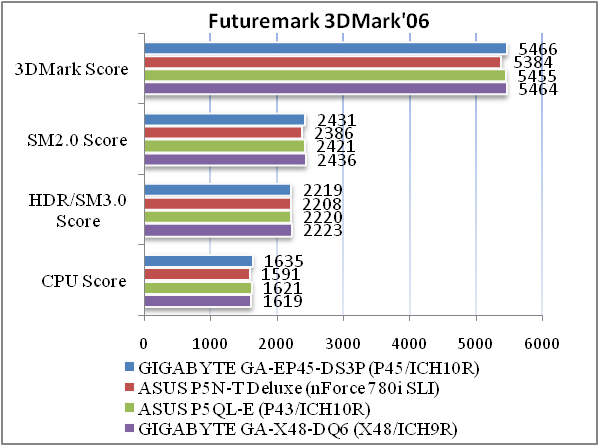

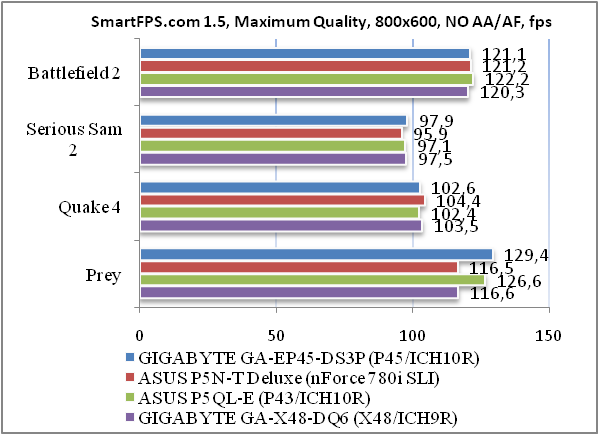

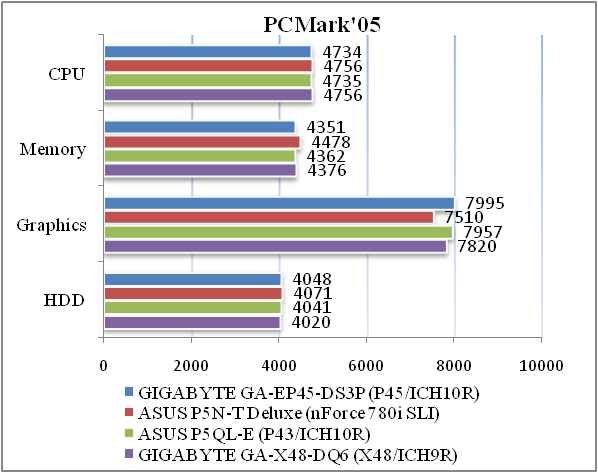

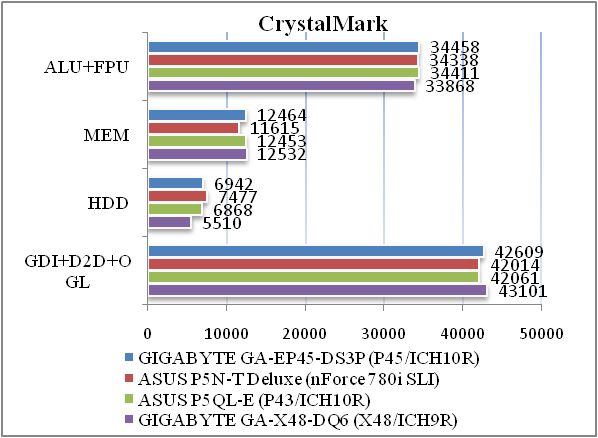

Материнская плата GIGABYTE GA-EP45-DS3P имеет хорошие показатели производительности, она ничем не уступает другим решениям на базе Intel P45 и X48 Express.

Нами были протестированы и возможности встроенного звукового кодека Realtek ALC889A. Тестирование производилась с помощью пакета RightMark Audio Analyzer.

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.19

Очень хорошо

Уровень шума, дБ (А)

-88.9

Хорошо

Динамические диапазон, дБ (А)

90.3

Очень хорошо

Гармонические искажения, %

0.0047

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.7

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-76.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.013

Очень хорошо
