Обзор материнской платы GIGABYTE GA-EP45T-UD3LR

Чтобы охватить как можно большую часть рынка, компании, производители комплектующих, стараются выпускать не только самые функциональные дорогие продукты, но и их более простые модификации. Ведь не всем нужно скажем 2 порта PCI-E или несметное количество различных периферийных разъемов. А переплачивать за ненужные «навороты» как-то не очень хочется. Для того, чтобы удовлетворить потребности во всех сегментах рынка, производители выпускают продукты с меньшей функциональностью, но при этом по качеству не хуже более дорогих решений и с поддержкой основных фирменных технологий.

Материнская плата GIGABYTE GA-EP45T-UD3LR как раз и относится к таким продуктам. Она основана на современном чипсете Intel P45 Express, произведена по фирменной технологии GIGABYTE Ultra Durable 3, поддерживает память стандарта DDR3, но при этом обладает несколько «урезанными» характеристиками. Насколько удешевление сказалось на функциональности и производительности, мы и попробуем разобраться в данном обзоре.

GIGABYTE GA-EP45T-UD3LR

Материнская плата произведена по фирменной технологии GIGABYTE Ultra Durable 3, основными составляющими которой являются:

  • 2 OZ Copper PCB – данная технология заключается в использовании удвоенной толщины слоев меди в слоях печатной платы. Это позволяет значительно улучшить отвод тепла от интенсивно нагреваемых участков материнской платы, таких как процессор и подсистема питания.
  • GIGABYTE DualBIOS – эта технология заключается в использовании сразу двух микросхем (основной и резервной) для хранения BIOS. Данная технология очень полезна, так как позволяет при выходе из строя или неверной «перепрошивке» одной из микросхем, использовать вторую в качестве резервной.

Неотъемлемой частью технологии Ultra Durable 3 является использование качественной элементной базы. В частности здесь используются японские конденсаторы с твердым электролитом, которые имеют срок службы 50 000 часов. Так же GIGABYTE Ultra Durable 3 подразумевает использование специальных МОП-транзисторов с низким RDS(on), которые отличаются от обычных улучшенными характеристиками переключения состояний (открыт/закрыт). Производитель заявляет о 16-процентном снижении температуры при использовании данных транзисторов. Но и это ещё не все новшества. Помимо всего сказанного выше, в данных материнских платах используются катушки индуктивности (дроссели) с ферритовыми сердечниками, которые самым благоприятным образом влияют на стабильность системы, а также имеют улучшенные температурные рабочие характеристики.

GIGABYTE GA-EP45T-UD3LR

По внешнему виду, коробка материнской платы не выделяется ничем особенным в сравнении с другими продуктами компании GIGABYTE серии P45. Оформлена она в спокойных бело-зелёных тонах. Здесь можно обнаружить название модели, список новшеств технологии Ultra Durable 3 и тип поддерживаемой памяти. Кстати о памяти. Данная материнская плата поддерживает двухканальный режим для модулей DDR3 с частотой работы свыше 2200 МГц.

GIGABYTE GA-EP45T-UD3LR

Обратная сторона упаковки материнской платы прямо таки усеяна более детальной расшифровкой технологии GIGABYTE Ultra Durable 3 с графиками и схематическими рисунками, подробно описывающими ее преимущества.

Комплект поставки

GIGABYTE GA-EP45T-UD3LR

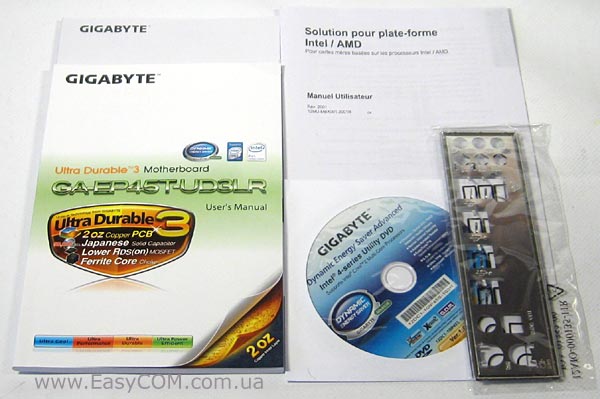

В комплекте с материнской платой GIGABYTE GA-EP45T-UD3LR идет полное руководство пользователя по установке и настройке материнской платы, краткая инструкция по быстрой установке, диск с драйверами и утилитами, а так же интерфейсная заглушка.

GIGABYTE GA-EP45T-UD3LR

Помимо этого в коробке вы найдете один кабель для устройств IDE, шлейф для подключения флоппи дисковода, два шнура SATA, набор для подключения двух внешних SATA устройств, включающий интерфейсную панель и соответствующие кабели, а также наклейку-логотип компании GIGABYTE.

Полный перечень комплекта поставки:

  • Полное руководство пользователя;
  • Инструкция по быстрой установке;
  • Диск с драйверами и утилитами;
  • Интерфейсная заглушка на заднюю панель корпуса;
  • Один шлейф IDE;
  • Один шлейф FDD;
  • Два шнура SATA;
  • Набор для подключения двух внешних SATA устройств;
  • Наклейка-логотип GIGABYTE.

Спецификация:

Модель

GA-EP45T-UD3LR

Поддерживаемые процессоры

LGA 775 Intel Core 2 Extreme / Intel Core 2 Quad / Intel Core 2 Duo / Intel Pentium Dual-Core / Intel Celeron

Чипсет

Intel P45 Express + Intel ICH10R

Частота системной шины (FSB), МГц

1600/1333/1066/800

Тип поддерживаемой памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 8 ГБ памяти DDR3 2200/1600/1333/1066/800 МГц

Слоты расширения

1 x PCI Express x16
2 x PCI
4 x PCI Express x1

Дисковая подсистема

Южный мост:
- 6 x SATA 3Гб/с
- Поддержка RAID 0, 1, 5, 10

Чип JMicron 368:
- 1 х IDE разъем

Чип iTE IT8718:
- 1 х FDD разъем

Поддержка LAN

Контроллер Realtek 8111C (10/100/1000 Mbit)

Звуковая подсистема

Аудио-кодек Realtek ALC888

USB

12 USB2.0/1.1 портов (8 на задней панели, 4 внутренних)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 х PS/2 порт для мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
1 x LAN (RJ45) порт
8 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 x 24-pin ATX основное питание
1 x 4-pin ATX 12V дополнительное питание CPU
2 x USB
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов (желтые)
1 x разъем кулера CPU
3 x разъема для кулеров корпуса
1 х разъем COM-порта
1 х разъем LPT-порта
1 х S/PDIF вход и выход
Разъемы системной панели

BIOS

2x8Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

305 х 210 (ATX)

Сайт производителя

http://www.gigabyte.com.tw/

Новые версии BIOS и драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-EP45T-UD3LR

GIGABYTE GA-EP45T-UD3LR

Внешне, материнская плата GA-EP45T-UD3LR ничем особенным не выделяется. Расположение элементов достаточно хорошо продумано инженерами компании GIGABYTE. Плата оснащена аж четырьмя слотами PCI Express x1, что не может не радовать, если рассчитывать на будущий апгрейд. Но один из слотов будет недоступен, в случае установки «двухслотовой» видеокарты.

GIGABYTE GA-EP45T-UD3LR

Плата оснащена 4-фазной системой питания, при этом элементы стабилизатора, которые в процессе работы имеют свойство нагреваться, не оснащены системой охлаждения. Радиаторы установлены только на северном и южном мостах. Для дополнительного питания процессора используется обычный 4-контактный разъем. Все это говорит о том, что данная материнская плата не ориентирована на сектор энтузиастов и оверклокеров. Но нам еще предстоит выяснить так ли это на самом деле.

GIGABYTE GA-EP45T-UD3LR

Радиатор северного моста представляет собой конструкцию неправильной формы с множеством ребер, эффективности которой вполне достаточно для охлаждения чипсета P45 Express.

GIGABYTE GA-EP45T-UD3LR

Радиатор южного моста не так впечатляет своими габаритами, но так как чип ICH10R не отличается высоким тепловыделением, данного радиатора будет вполне достаточно. Да и при установке видеокарты компактные размеры радиатора позволят избежать неудобств.

Вблизи южного моста расположены 6 разъемов SATA (3Гб/с) и один разъем IDE. Вот только IDE разъем расположен настолько близко к разъемам SATA, что могут возникнуть некоторые неудобства при желании красиво уложить шлейф, чаще всего тянущийся в самый верх корпуса к оставшемуся в наследство DVD-приводу.

GIGABYTE GA-EP45T-UD3LR

На материнской плате присутствует один разъем PCI Express x16, два разъема PCI и четыре PCI Express x1. Этого набора слотов будет вполне достаточно практически для любой мультимедийной системы, особенно если учитывать то, что все больше и больше устройств, таких как TV-тюнеры, звуковые карты и т.д. оснащаются именно разъемами PCI Express x1. Но так как один разъем PCI Express x1 расположен в непосредственной близости со слотом для видеокарт PCI Express x16, то он станет недоступным при использовании «двухслотовой» видеокарты. Так же, возле батарейки можно увидеть две микросхемы BIOS, которые являются неотъемлемой частью технологии GIGABYTE Ultra Durable 3.

GIGABYTE GA-EP45T-UD3LR

На заднюю панель материнской платы выведены следующие разъемы:

  • 1 x PS/2 порт для клавиатуры;
  • 1 x PS/2 порт для мыши;
  • 1 x Coaxial + 1 optical S/PDIF выходы;
  • 1 x LAN (RJ45) порт;
  • 8 x USB 2.0/1.1 портов;
  • 8-канальный звуковой порт.

С конструкцией материнской платы мы ознакомились. Теперь перейдем к изучению BIOS.

GIGABYTE GA-EP45T-UD3LR

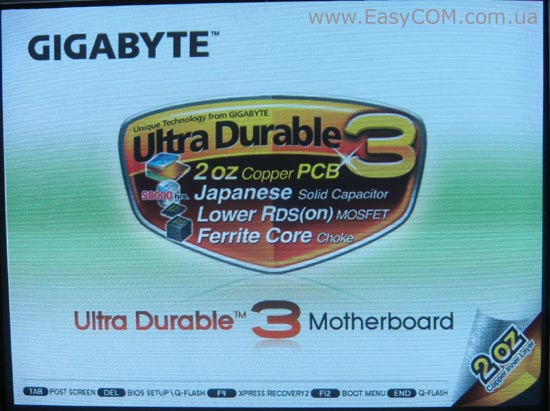

При включении компьютера вот такая вот картинка скрывает от нас процесс прохождения POST. При нажатии кнопки «DEL», попадаем непосредственно в BIOS.

MB Intelligent Tweaker (M.I.T)

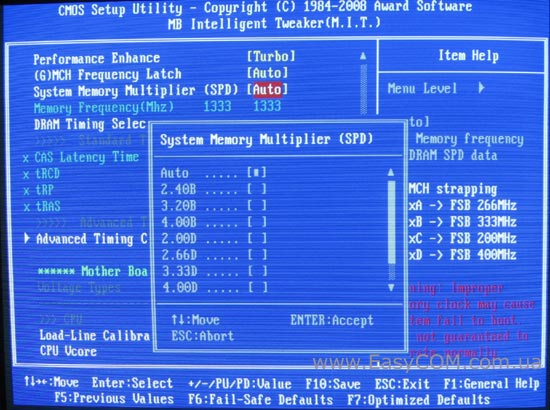

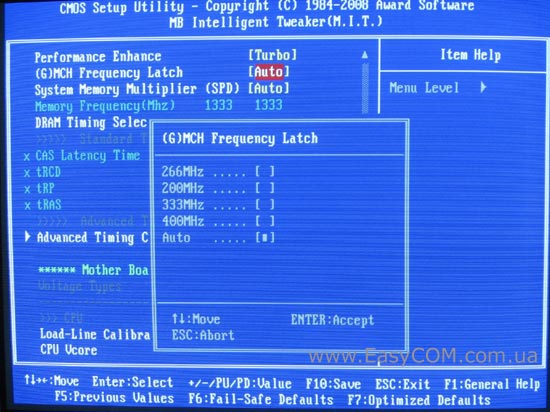

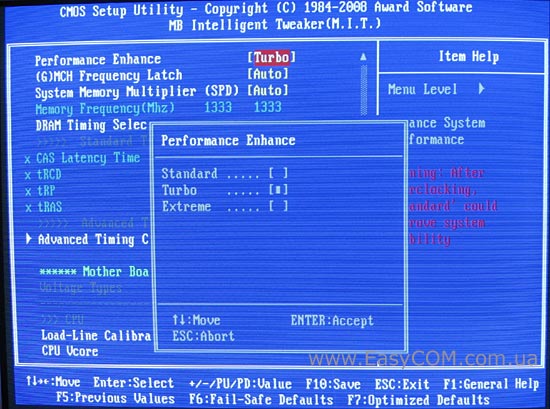

Первым в списке меню является пункт «MB Intelligent Tweaker (M.I.T)», который отвечает за основные настройки процессора, памяти, системной шины и порта PCI-E Express x16.

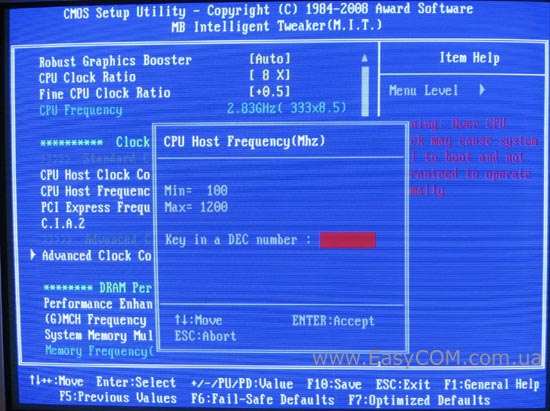

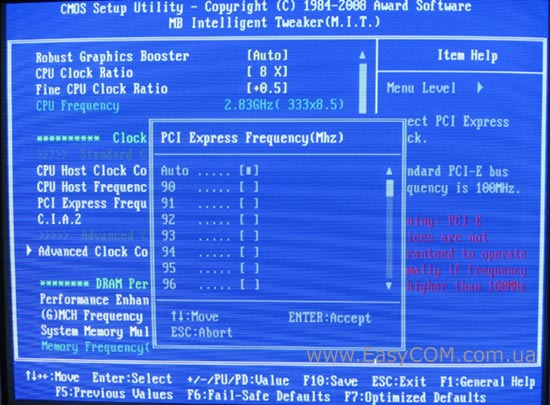

При нажатии клавиши «Enter» попадаем в полный список настроек меню «MB Intelligent Tweaker (M.I.T)». Здесь первым является пункт «Robust Graphics Booster» с помощью которого можно увеличить пропускную способность шины PCI-E в соответствии с тремя положениями: Auto, Fast, Turbo. Далее идут пункты CPU Clock Ratio и Fine CPU Clock Ratio, первый из которых позволяет менять целочисленную часть множителя процессора, а второй делать более точную подстройку множителя путем изменения дробной его части с шагом 0,5.
