Обзор и тестирование материнской платы GIGABYTE GA-EX58-UD4

28-05-2009

Материнская плата GIGABYTE GA-EX58-UD4 рассчитана на работу с новыми процессорами Intel Core i7, имеющими процессорный разъем LGA 1366 и встроенный контроллер памяти. Архитектура этих процессоров рассматривалась нами раньше в обзоре тестирование процессора Intel Core i7-920. А в основу платы лег специально разработанный для этих процессоров набор системной логики Intel X58 Express, который более подробно мы рассматривали в обзоре материнской платы ASUS P6T. Отметим только, что изначально в платах GIGABYTE, например GA-EX58-UD4, возможности чипсета были несколько урезаны – компания не смогла, в связи с лицензионными несогласованиями, реализовывать в этом продукте поддержку технологии SLI, ограничившись только поддержкой CrossFire. Однако позже NVIDIA и Intel, а соответственно и их партнеры, пришли к консенсусу и 31 марта этого года GIGABYTE выпустила BIOS версии F4, в котором реализована поддержка обеих технологий объединения нескольких видеоускорителей в одной системе . Так что если вы купили одну из первых плат, которые еще не поддерживали SLI, не расстраивайтесь – просто обновите BIOS с официального сайта компании. Но вернемся к плате GIGABYTE GA-EX58-UD4, которая была обновлена в связи с внедрением технологии Ultra Durable 3.

GIGABYTE GA-EX58-UD4

Спецификация материнской платы GIGABYTE GA-EX58-UD4:

Производитель

GIGABYTE

Модель

GA-EX58-UD4

Чипсет

Intel X58 Express

Процессорный разъем

Socket LGA 1366

Поддерживаемые процессоры

Intel Core i7 Extreme Edition, Intel Core i7

Системная шина (QPI)

4,8/6,4 ГТ/с

Используемая память

DDR3 2000+/1333/1066/800 МГц
Поддержка трехканального режима работы памяти

Поддержка памяти

6 x 240-контактных DIMM трехканальной архитектуры до 24  ГБ

Слоты расширения

2 x PCI Express 2.0 x16
1 x PCI Express x1
1 x PCI Express x4
3 x PCI

Дисковая подсистема

Южный мост ICH10R поддерживает:
6 x SATA 3.0  ГБ/с поддержка SATA RAID 0, 1, 5,10
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

Контроллер GIGABYTE SATA2:
2 x SATA 3  ГБ/с поддержка SATA RAID 0, 1, JBOD

LAN

Гигабитный сетевой LAN контроллер Realtek 8111D

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC888

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов и тепловой трубки

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов
1 х подключение вентилятора северного моста
1 х разъем питания для вентилятора БП

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x SPDIF выход (коаксиальный)
1 х SPDIF выход (оптический)
2 x IEEE 1394a
8 x USB 2.0/1.1
1 x RJ45 LAN
6 аудиоразъемов для подключения 8-канального звука

Внутренние порты I/O

1 x CD in
1 x CI разъем
1 x COM
1 x FDD
1 x аудио разъем
1 x IDE
1 x IEEE 1394a
1 x SPDIF in
1 x SPDIF out
4 x USB 2.0/1.1
Разъем системной панели

BIOS

2 x 8Мбит ПЗУ
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS™

Фирменные технологии

- @BIOS™
- Download Center
- Q-Flash™
- EasyTune
- Virtual Dual BIOS
- Xpress™ Install
- Xpress™ Recovery 2
- Easy Energy Saver
- Dynamic Energy Saver Advanced

Комплектация

Руководство пользователя;
4 x SATA кабеля;
1 x UltraDMA 133/100/66 кабель;
1 x FDD кабель;
Заглушка задней панели;
DVD с драйверами;
Модуль для вывода 2-х разъемов e-SATA на заднюю панель;
Кабеля для подключения к eSATA.

Форм-фактор Размеры, мм

ATX
305 x 210

Сайт производителя

http://gigabyte.com/

Новый BIOS и драйвера можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-EX58-UD4

GIGABYTE GA-EX58-UD4

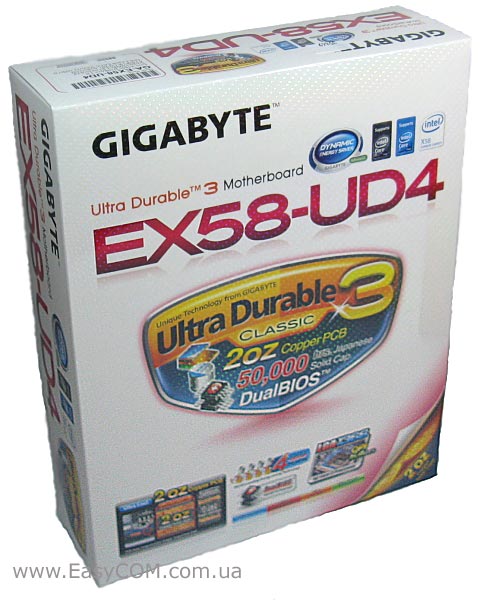

Плата упакована в коробку из плотного картона белого цвета с цветной полиграфией. На лицевой стороне указаны название платы, поддержка процессоров семейства Core i7 и используемый чипсет Intel X58 Express. По центру расположен логотип Ultra Durable 3 Classic. По заверениям компании GIGABYTE, эта технология уменьшает температуру материнской платы за счет использования в линиях питания и заземления большего количества меди, из-за чего толщина проводящего слоя увеличилась в два раза.

GIGABYTE GA-EX58-UD4

Обратная сторона упаковки, в основном, отведена под описание технологии Ultra Durable 3. Но внизу указаны еще и такие особенности платы:

  • питание процессора соответствует стандарту VRD11.1;
  • реализована технология снижения энергопотребления Dynamic Energy Saver Advanced, предусматривающая 4-ступенчатое аппаратное переключение режимов энергопотребления;
  • поддерживает технология Dual BIOS.

GIGABYTE GA-EX58-UD4

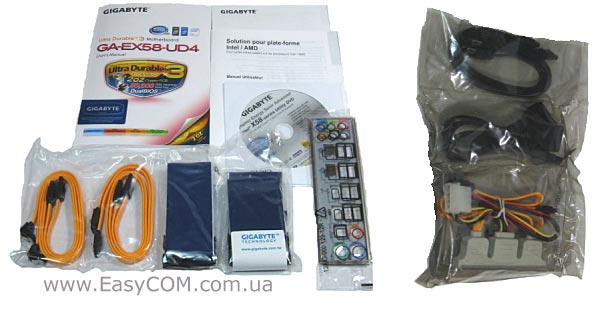

В комплект к материнской плате GA-EX58-UD4 компания GIGABYTE положила:

  • руководство пользователя;
  • 4 x SATA-кабеля;
  • 1 x UltraDMA 133/100/66 кабель;
  • 1 x FDD-кабель;
  • заглушку для задней панели с дополнительной цветовой маркировкой разъемов;
  • DVD с драйверами;
  • выносной модуль и комплект кабелей для подключения 2-х разъемов e-SATA на задней панели.

Комплект поставки можно было бы назвать только минимально необходимым, если бы не выносной модуль для подключения e-SATA в комплекте с кабелями.

GIGABYTE GA-EX58-UD4

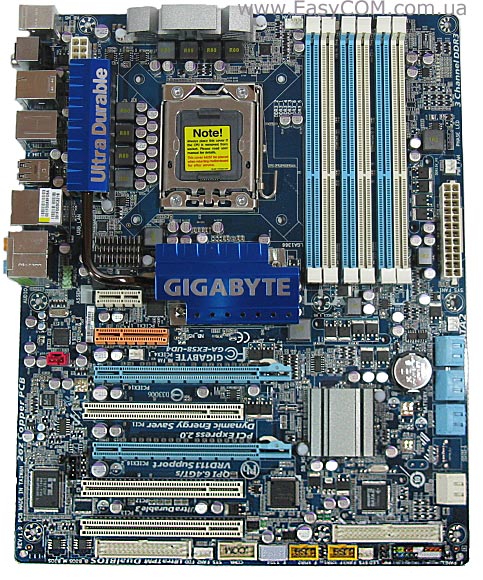

Материнская плата GIGABYTE GA-EX58-UD4 выполнена на стеклотекстолите привычного для этой компании синего цвета. Компоненты на плате расположены довольно плотно, пустого места нет. Все разъемы смещены к краям платы, что должно обеспечить удобное подключение к ним. А вот с разъемами для плат расширения не все так гладко – разъем PCI Express x1 использовать не всегда удастся из-за близкого расположения радиатора чипсета. Во всем остальном внешний вид материнской платы вызывает только положительные эмоции.

GIGABYTE GA-EX58-UD4

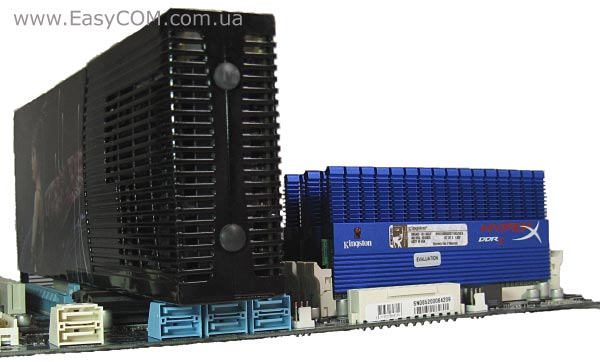

Когда мы установили длинную двухслотовую видеокарту, то увидели, что защелки слотов памяти находятся от карты на приличном расстоянии и не перекрываются, но под видеокарту попали разъемы SATA и, хоть они и развернуты параллельно плате, доступ к ним в собранной системе будет крайне затруднен.

GIGABYTE GA-EX58-UD4

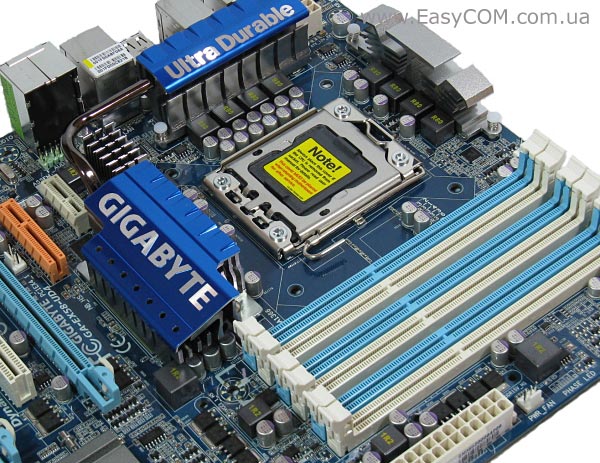

На плате применена пассивная система охлаждения, состоящая из алюминиевых радиаторов и тепловой трубки, соединяющей радиатор северного моста с радиатором на полевых транзисторах стабилизатора питания процессора. Южный мост ICH10R, в силу своего относительно небольшого тепловыделения, накрыт низкопрофильным алюминиевым радиатором. К слову, все радиаторы не только прекрасно справляются со своей задачей, но и имеют хороший эстетический вид.

GIGABYTE GA-EX58-UD4

Стабилизатор питания процессора построен по схеме 8+1 фаза с поддержкой стандарта VRD 11.1 и имеет четырехступенчатое программно-аппаратное переключение режимов энергопотребления. В этой схеме восемь фаз используются для питания ядра процессора, а дополнительная фаза питает контроллер памяти. Для большей надежности и предотвращения перегрева транзисторы в цепях стабилизаторов защищены алюминиевыми радиаторами. Питание памяти и мостов выполнено по однофазным схемам и, учитывая невысокое энергопотребление этих компонентов, стабилизатор должен прекрасно справляться со своей задачей. Сейчас уже стало нормой использовать на платах любого уровня твердотелые электролитические конденсаторы, имеющие время наработки на отказ до 50 000 часов, и закрытые дроссели с ферромагнитными сердечниками.

GIGABYTE GA-EX58-UD4

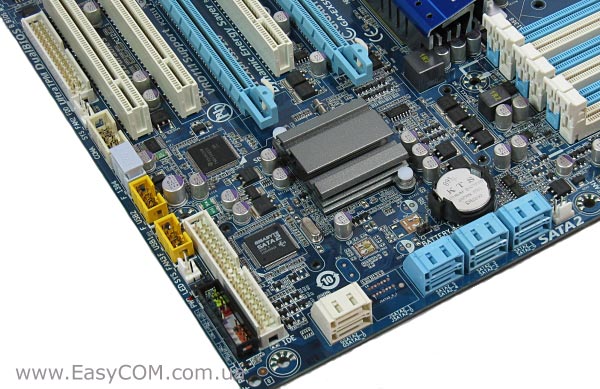

Дисковая подсистема состоит из 8 портов SATA2, из которых шесть обслуживает южный мост ICH10R и обеспечивает им поддержку RAID-массивов уровней 0, 1, 5 и 10, а два реализованы на специализированном контроллере GIGABYTE SATA2, который обеспечивает аппаратную поддержку RAID-массивов уровней 0, 1 и JBOD. Любые два SATA-разъема можно использовать для подключения выносного модуля e-SATA, но отдельно стоящие разъемы контроллера GIGABYTE SATA2 прямо «просятся», чтобы их использовали именно так. Также в дополнительный контроллер встроена поддержка порта IDE для подключения двух PATA-устройств UltraDMA 133/100/66. Для поддержки периферии южный мост имеет 12 портов USB 2.0, из которых 8 выведены на заднюю панель, а четыре разведены на плате. К последним можно подключить, например, USB-порты на лицевой панели корпуса и кардридер.

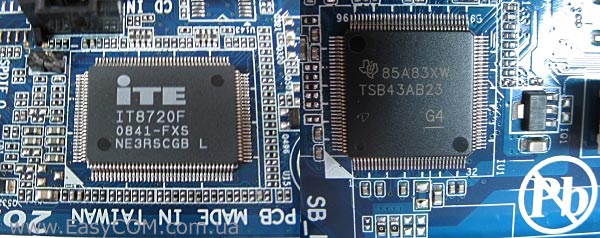

Поддержка COM-порта и интерфейса FDD выполнена на стандартном для таких случаев микроконтроллере ITE IT8720F, а за высокоскоростной последовательный интерфейс IEEE 1394a отвечает специализированный контроллер TSB43AB23 производства компании Texas Instruments.

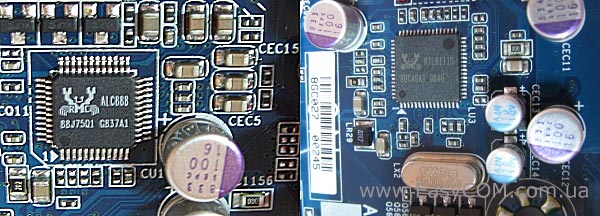

Звуковая подсистема реализована на достаточно популярном и качественном HD-кодеке 8-канального звука Realtek ALC888. Сетевые соединения обслуживает LAN-контроллер Realtek 8111D, который обеспечивает скорость соединения до 1000 Mбит/с.

GIGABYTE GA-EX58-UD4

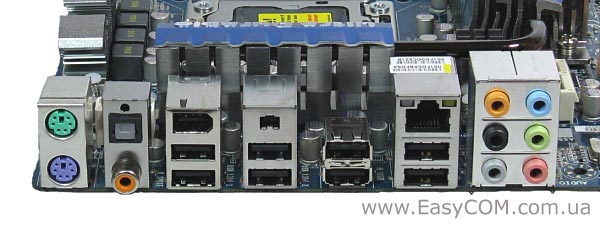

Задняя панель материнской платы GIGABYTE GA-EX58-UD4 имеет следующие порты:

  • два PS/2 для клавиатуры или мыши;
  • оптический и коаксиальный S/PDIF;
  • 2 разъема IEEE 1394a;
  • восемь разъемов USB;
  • разъем RJ45 для сетевых соединений;
  • 6 аналоговых разъемов для подключения 8-канального звука.

BIOS

BIOS материнской платы GIGABYTE GA-EX58-UD4 основан на коде компании Award. Все настройки, необходимые для разгона системы, находятся в самой первой вкладке «MB Intelligent Tweaker (M.I.T.)»

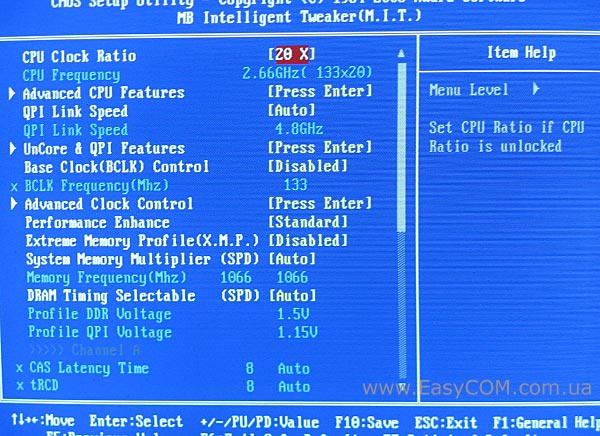

Здесь можно вручную выставить множитель процессора и шины QPI, изменить частоту FSB в пределах от 200 до 500 МГц и шины PCI Express от 100 до 200 МГц с шагом 1 МГц, задать частоту памяти относительно FSB, тайминги и подтайминги памяти, а также увеличить или уменьшить напряжения ядра процессора и системной шины в пределах ±0,6 В, поднять напряжения на памяти, северном и южном мостах на 0,375 В. Опасные для компонентов значения BIOS подсвечивает красным цветом. Также стоит отметить, что все значения можно поставить в режим «Auto» чтобы система сама подобрала оптимальные значения напряжений и частот.

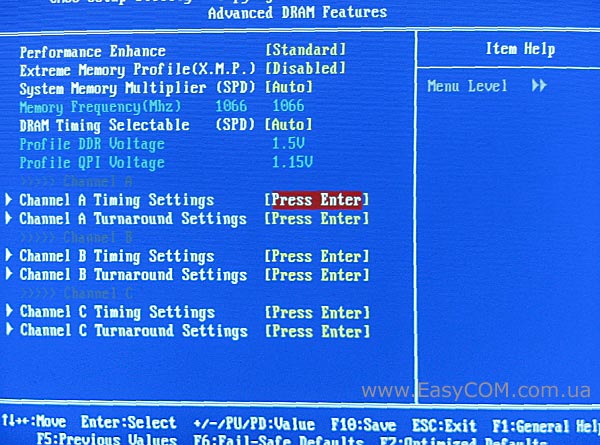

Меню «Advanced DRAM Features» позволяет выбрать частоту работы памяти и настроить ее тайминги и подтайминги отдельно по каждому из трех каналов, что, несомненно, является большим плюсом.

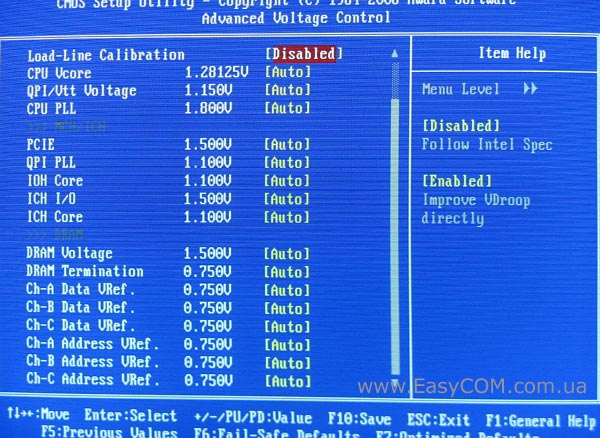

Меню «Advanced Voltage Control» позволяет изменять напряжение практически на всех значимых элементах. Выделение розовым цветом опасных и красным критических значений реализовано только для памяти, что, конечно, является минусом.

Для наглядности все настраиваемые параметры сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Множитель частоты процессора

CPU Clock Ratio

12-20

1

Авторазгон системы

Intel Turbo Boost Tech

Enabled/Disabled



Частота шины QPI

QPI Link Speed

Auto, x36, x44, x48, Slow Mode



Частота тактового генератора

BCLK Frequency

100 - 1200 МГц

1 МГц

Частота шины PCI Express

Advanced Clock Control/PCI Express Frequency

90 - 150 МГц

1 МГц



CPU Clock Drive

700 мВ - 1000 мВ

100 мВ



PCI Express Clock Drive

700 мВ - 1000 мВ

100 мВ

Тактовый сигнал ЦП

CPU Clock Ckew

0 - 750 пс

50 пс

Тактовый сигнал северного моста

IOH Clock Ckew

0 - 750 пс

50 пс

Настройка таймингов памяти

DRAM Timing Celectable

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3



Калибровка питающей линии

Load Line Calibration

Auto, Enable, Disable.



Напряжение ядра процессора

CPU Vcore

0,5 - 1,9 В

6,25 мВ

Напряжение шины QPI

QPI / Vtt Voltage

1,08 - 1,96 В

20 мВ

Напряжение питания тактирующего чипа

CPU PLL Voltage

1,8 - 2,52 В

20 мВ

Напряжение шины PCI Express

PCIE

1,0 - 2,14 В

20 мВ



QPI PLL

0,8 - 1,6 В

20 мВ

Напряжение питания северного моста

IOH Core

1,0 - 1,5 В

20 мВ

Напряжение питания шины южного моста

ICH I/O

1,05 - 2,5

20 мВ

Напряжение питания южного моста

ICH Core

0,92 - 2,38

20 мВ

Напряжение питания памяти

DRAM Voltage

1,3 - 2,4 В

20 мВ



DRAM Termination

0,47 - 1,175 В

25 мВ



Ch-A (B, C) Data Vref.

0,65 - 0,92 В

10 мВ

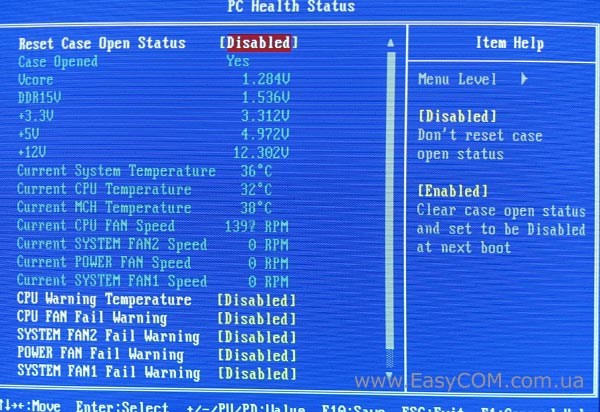

Системный монитор расположен на вкладке «PC Health Status». В нем можно проконтролировать температуры центрального процессора и материнской платы, напряжения на ядре процессора, памяти и основных линиях питания, просмотреть и задать минимальную частоту вращения вентиляторов, при которой система будет выдавать предупреждение, а также задать опасную температуру процессора. К сожалению, технология управления скоростью вращения вентиляторов поддерживается только для процессорного кулера.

Тестирование

Для тестирования материнской платы GIGABYTE GA-EX58-UD4 использовалось следующее оборудование:

Процессор

Intel Core i7-920 (LGA1366, 2,66 ГГц)

Кулер

Noctua NH-U12P + LGA1366 Kit

Оперативная память

3x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80  ГБ, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

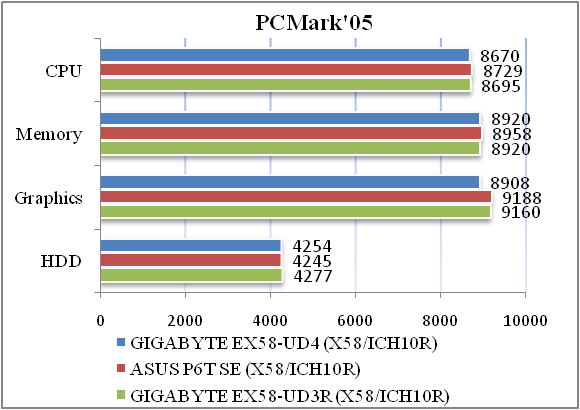

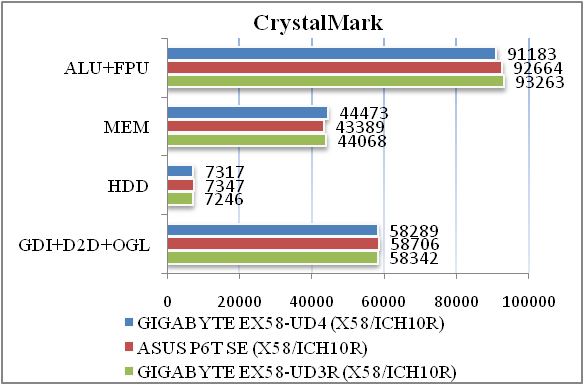

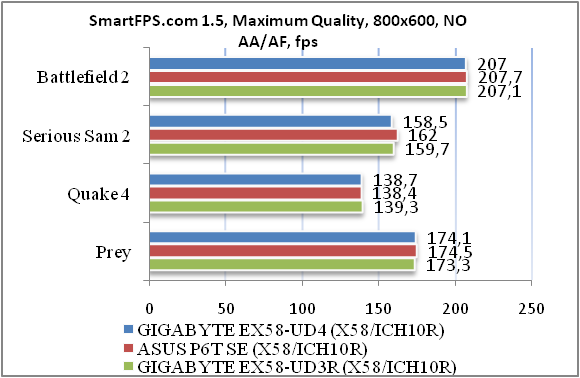

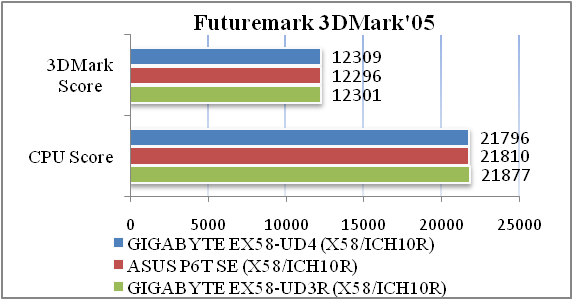

Материнская плата GIGABYTE GA-EX58-UD4 имеет уровень производительности такой же, как и ее соперники и ни в чем не уступает своим более дорогим конкурентам.

Утилита Dynamic Energy Saver

Мы решили проверить работу фирменной утилиты Dynamic Energy Saver. Так ли она хороша и стоит ли ее использовать.

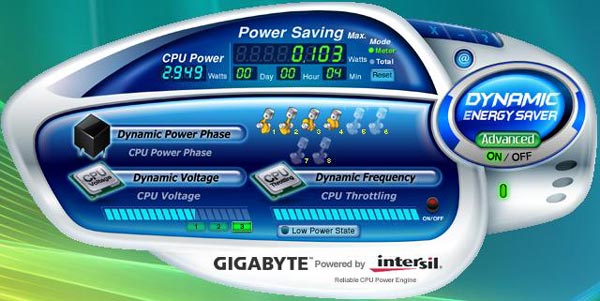

Интерфейс утилиты прост и интуитивно понятен. Она имеет три режима работы и показывает текущее потребление процессора и количество сэкономленной энергии. Однако при максимальном энергосбережении она опустила планку потребления всего на чуть-чуть – почти 3 ватта. Поэтому, нам кажется, что использовать ее особого смысла не имеет, процессор благодаря различным интегрированным технологиям энергосбережения сам заботится о минимизации количества потребляемой мощности.

Возможности разгона

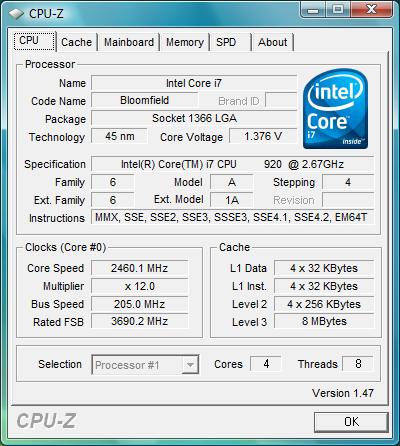

Шину процессора удалось поднять до 205 МГц, что является очень хорошим результатом и позволит владельцу заметно увеличить производительность используемого процессора.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09 -0.12

Очень хорошо

Уровень шума, дБ (А)

-84.4

Хорошо

Динамические диапазон, дБ (А)

84.5

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-55.1

Средне

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка



Хорошо

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12 -0.22

Очень хорошо

Уровень шума, дБ (А)

-85.5

Хорошо

Динамический диапазон, дБ (А)

84.9

Хорошо

Гармонические искажения, %

0.0043

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.0

Средне

Интермодуляционные искажения + шум, %

0.015

Очень хорошо

Взаимопроникновение каналов, дБ

-53.1

Плохо

Интермодуляции на 10 кГц, %

0.017

Хорошо

Общая оценка



Хорошо

Аудио-кодек Realtek ALC888 и его обвязка на материнской плате GIGABYTE GA-EX58-UD4 показывает не самые лучшие результаты в тестах среди встроенных решений, но его вполне хватит для обычного домашнего использования.

Выводы

Рассмотренная нами плата GIGABYTE GA-EX58-UD4 продемонстрировала высокую стабильность и хороший разгонный потенциал. Она прекрасно подойдет для создания очень мощного игрового компьютера, особенно при условии использования двух производительных видеокарт в режимах SLI или CrossFire. Поддержка новых процессоров Intel, памяти DDR3 в трехканальном режиме работы, шины PCI Express 2.0, технологий SLI и делают эту плату очень заманчивой основой для игровых компьютеров или графических станций, а высокий разгонный потенциал не оставит равнодушными любителей оверклокинга.

Достоинства:

  • высокая производительность;
  • поддержка шины PCI Express 2.0;
  • поддержка технологий SLI и CrossFire;
  • 8 разъемов SATA с поддержкой RAID 0, 1, 5, 10 и JBOD;
  • наличие COM-порта;
  • встроенный контроллер IEEE1394a;
  • коаксиальный и оптический выходы SPDIF;
  • выносной модуль для подключения e-SATA.

Недостатки:

  • не очень удачное расположение разъема PCI Express x1;
  • перекрытие разъемов SATA длинной видеокартой;
  • относительно высокая стоимость.

Автор: Александра Пацуй

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
