Обзор материнской платы GIGABYTE GA-G33M-DS2R

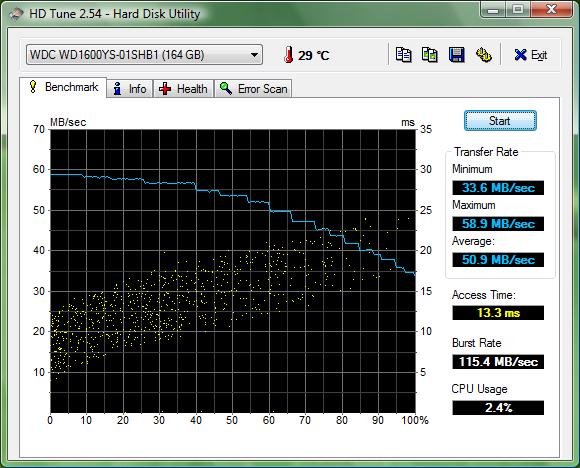

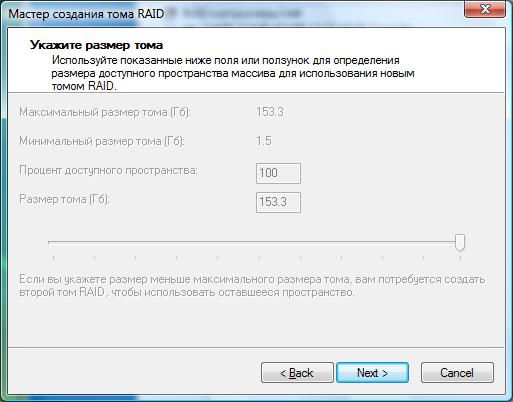

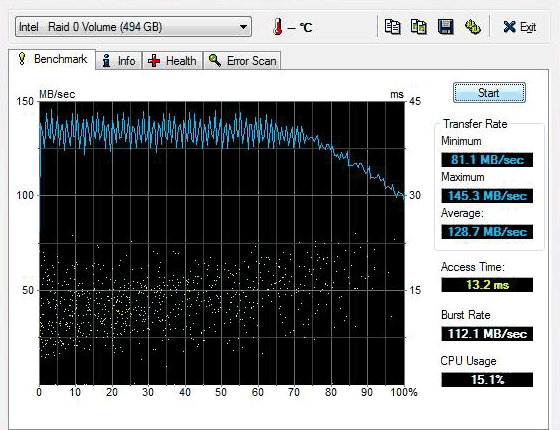

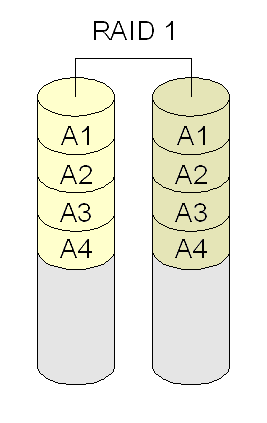

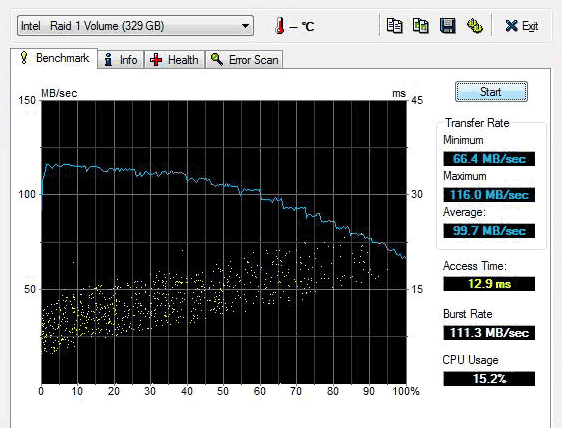

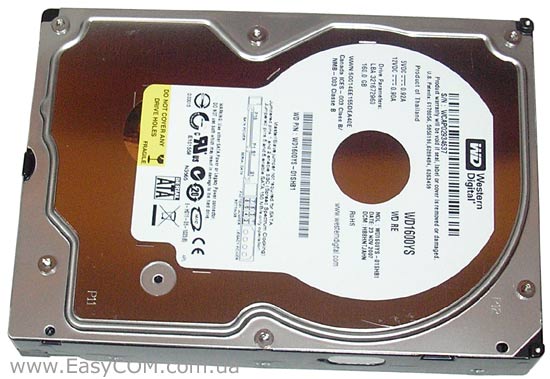

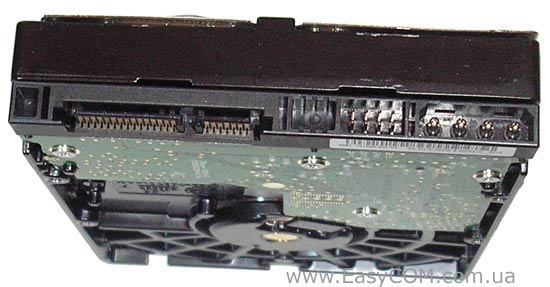

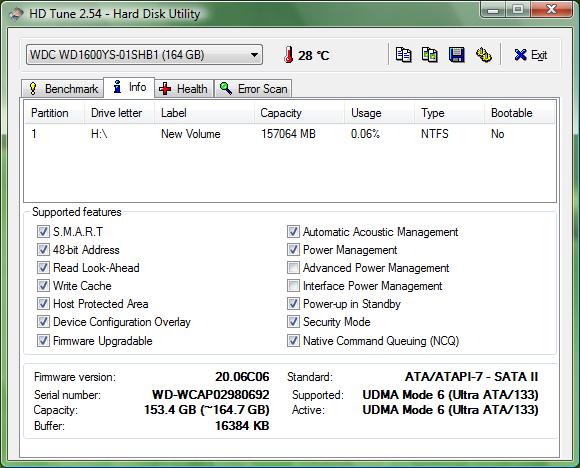

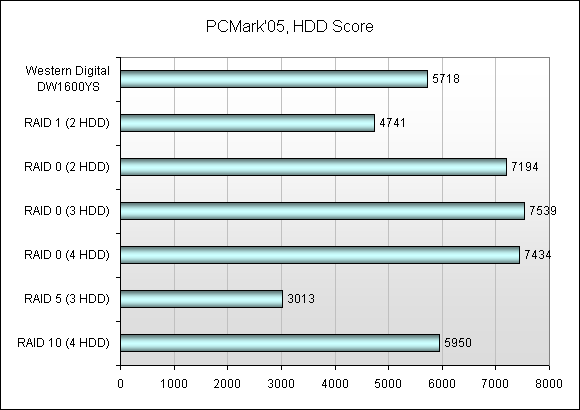

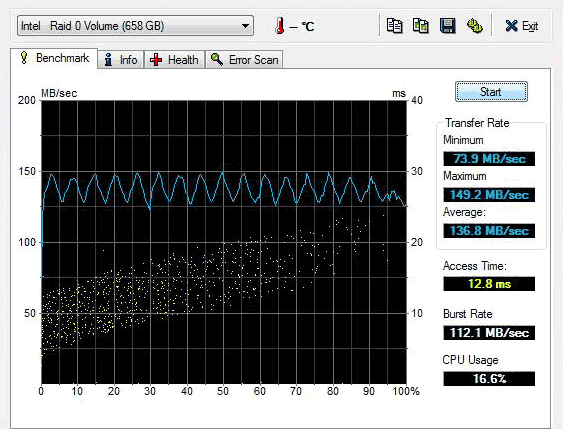

Предлагаем вашему внимание рассмотреть не очень дорогую материнскую плату GIGABYTE GA-G33M-DS2R на чипсете Intel G33 с интегрированным видео ядром и южным мостом Intel ICH9R. Заметим, что чип ICH9R, который позволяет формировать RAID-массивы, встречается на материнских платах этой ценовой категории крайне редко. Поэтому дополнительно, мы проведем тестирование RAID-массивов во всех конфигурациях, которые позволяет организовать используемый южный мост, и сравним их характеристики.

GIGABYTE GA-G33M-DS2R

Спецификация материнской платы GIGABYTE GA-G33M-DS2R:

Производитель

GIGABYTE

Модель

GA-G33M-DS2R

Северный мост

Intel G33

Южный мост

Intel ICH9R

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core2 Extreme/ Core2 Quad / Core2 Duo / Intel Pentium Extreme/ Intel Pentium D

Системная шина, МГц

1333/1066/800

Используемая память

DDR2 1066(OC)/800/667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

VGA

Интегрированный Intel Graphics Media Accelerator 3100
Максимальное разрешение 2048 x 1536 @75 Гц
Максимум использования памяти 256 Mб
Поддержка Microsoft DirectX 9.0b, OpenGL 1.5, Pixel Shader 2.0

Слоты расширения

1 x PCIe x16
1 x PCIe x4
2 x PCI 2.2

Дисковая подсистема

Intel ICH9R поддерживает:
6 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5

Контроллер JMicron 368
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канальнго звука Realtek ALC889A
High Definition Audio
Поддержка S/PDIF вход/выход

Поддержка LAN

Сетевой контроллер Realtek RTL8211B (10/100/1000 Мб)

IEEE 1394

Котроллер TSB43AB23, 3 порта

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипах

Разъемы для вентиляторов

1 x CPU
1 x корпусной вентилятор

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x IEEE1394
1 х COM
1 x LPT
1 x VGA
4 x USB 2.0
1 x LAN (RJ45)
8-канальный аудио выход

Внутренние порты I/O

8 x USB
2 x IEEE1394
1 x S/PDIF вход/выход
6 х SATA
1 x IDE
1 х FDD
1 x HDMI
1 x COMB
Аудио разъем передней панели

BIOS

1 x 8 Mb Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB, PCI-Express, память.
Изменение напряжения: процессор, память, чипсет, FSB

Фирменные технологии

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация (важное)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 х планка eSATA (с двумя портами и разъемом питания)
1 х внешний переходник питания к eSATA
1 х кабель данных с разъемами eSATA и SATA
Инструкция к материнской плате
1 х CD с драйверами
Заглушка

Форм-фактор Размеры, мм

MicroATX
244 x 244

Сайт производителя

http://www.gigabyte.com.tw/

Новую версию BIOS для GIGABYTE GA-G33M-DS2R можно скачать со страницы поддержки.
Новую версию драйверов можно скачать с официальной страницы.

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

GIGABYTE GA-G33M-DS2R

Как уже отмечалось, на материнской плате GIGABYTE GA-G33M-DS2R используется достаточно редко встречаемая комбинация логики. К чипу с интегрированным видеоускорителем Intel G33 в пару добавили Intel ICH9R, поддерживающий шесть портов SATA с возможностью организации RAID-массивов 0, 1, 10, 5. Северный мост поддерживает 1333 МГц системную шину и, судя по спецификации, в режиме разгона может поддерживать двуканальную работу памяти DDR2-1066. Встроенный видеоускоритель Intel GMA 3100 поддерживает DirectX 9.0b (Pixel Shader 2.0), OpenGL 1.5 и вывод изображения с максимальным разрешением 2048 x 1536 @75 Гц. Так как плата распаяна на текстолите форм-фактора MicroATX, то возможности расширения у нее не самые большие - только два слота PCI, слот PCIe x16 и PCIe x4.

GIGABYTE GA-G33M-DS2R

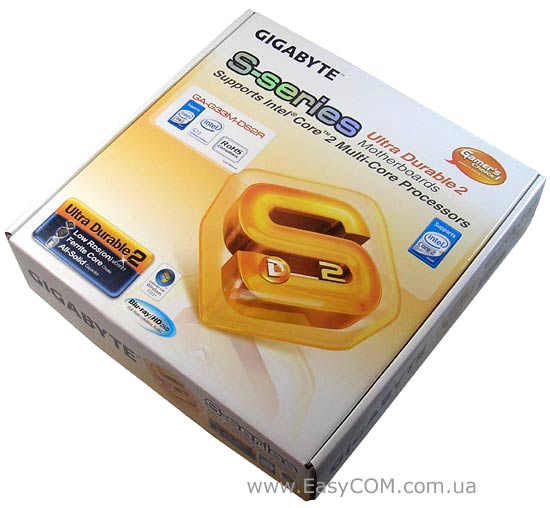

Материнская плата GIGABYTE GA-G33M-DS2R поставляется в небольшой бело-оранжевой упаковке.

GIGABYTE GA-G33M-DS2R

На обратной стороне коробки показаны преимущества материнских плат выполненных по технологии Ultra Durable 2, которая позволяет увеличить срок службы материнской платы и повысить ее надежность. Технология Ultra Durable 2 подразумевает использование на материнской плате только полимерных конденсаторов, дросселей с ферромагнитным сердечником и полевых транзисторов с малым сопротивлением в открытом состоянии ключа. Следующее, на чем акцентирует внимание покупателей компания GIGABYTE, является установленный на материнской плате звуковой кодек Realtek ALC889A, цифро-аналоговый преобразователь которого имеет соотношение сигнал-шум всего 106 дБ. Кроме того, звуковой кодек позволяет высококачественно воспроизводить звук в формате Full Rate Lossless Audio с защитой носителей авторскими правами и поддерживает оба формата Blu-Ray и HD DVD.

GIGABYTE GA-G33M-DS2R

В комплект материнской платы GIGABYTE GA-G33M-DS2R входит:

  • CD-диск с драйверами;
  • руководство пользователя и краткая инструкция по установке;
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • два шлейфа Serial ATA;
  • планка eSATA (с двумя портами и разъемом питания)
  • внешний переходник питания к eSATA
  • кабель данных с разъемами eSATA и SATA
  • заглушка на заднюю панель корпуса.

GIGABYTE GA-G33M-DS2R

Материнская плата GIGABYTE GA-G33M-DS2R имеет форм-фактор MicroATX. Она обладает достаточно удачной компоновкой разъемов и слотов. Практически единственным недостатком является близкое расположение друг к другу слотов оперативной памяти и PCIe x16, поэтому, если установить длинную видеокарту она закроет доступ к защелкам слотов оперативной памяти.

На северном мосте материнской платы GIGABYTE GA-G33M-DS2R установлен вполне стандартный для такого класса плат алюминиевый радиатор среднего размера, который заметно грелся во время тестирования.

GIGABYTE GA-G33M-DS2R

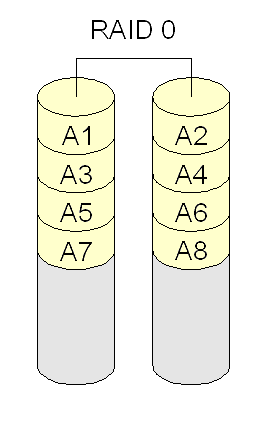

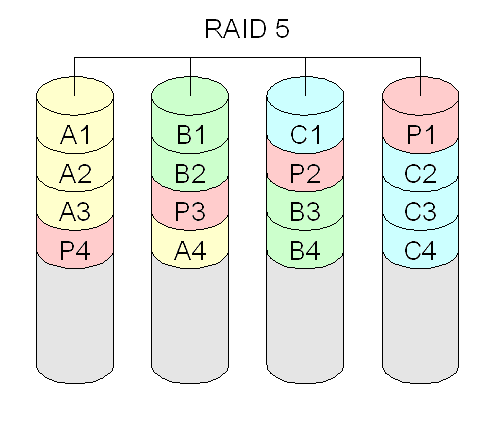

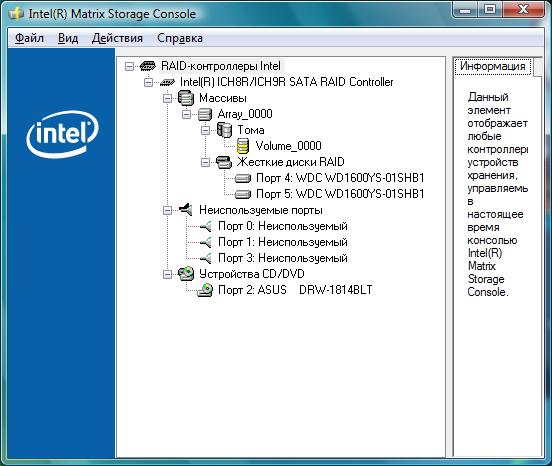

Южный мост оснащен также привычным небольшим радиатором. Чип Intel ICH9R поддерживает шесть портов Serial ATA 3.0 Гб/с с возможностью организации RAID-массивов 0, 1, 10, 5. Единственное, чего не хватает для полного счастья, так это дополнительного контроллера SATA на котором можно бы было отдельно от массива подключить системный диск. Дополнительный же контроллер JMicron 368 поддерживает только интерфейс Ultra DMA 133/100/66/33. Восемь внутренних портов USB размещены возле нижнего края материнской платы. Разъем подключения индикации и кнопок корпуса расположен с правого края, но не имеет часто встречающуюся на платах GIGABYTE цветовую маркировку, которая упрощает процесс подключения.

GIGABYTE GA-G33M-DS2R

На материнской плате GIGABYTE GA-G33M-DS2R есть два слота PCI, и по одному PCIE х4 и PCIE х16. Причем на слоте PCIE х4 нет правой ограничивающей перегородки, что позволяет вставлять в него обычную видеокарту. На правом крае материнской платы распаян HDA кодек 8-канального звука Realtek ALC 889A. Его разъем фронт-панели расположен возле панели ввода/вывода и поддерживает оба типа подключения форматов HDA и AC'97. Также на плате установлен сетевой контроллер RTL 8111B, поддерживающий режимы 10/100/1000 Мбит/с, и контроллер Texas Instruments TSB43AB23 для передачи данных по интерфейсу FireWire, имеющий два внутренних и один внешний порта IEEE 1394a.

GIGABYTE GA-G33M-DS2R

Питание процессора обеспечивается 6-фазной схемой стабилизации, каждый канал которой включает полевой транзистор NTMFS4835N (30В, 5мОм, 104А) и NTMFS4744N (30В, 14мОм, 53А). Как уже отмечалось, узел стабилизатора собран на надежных и долговечных полимерных конденсаторах и дросселях с ферромагнитным сердечником, которые имеют меньшие потери на вихревые токи.

GIGABYTE GA-G33M-DS2R

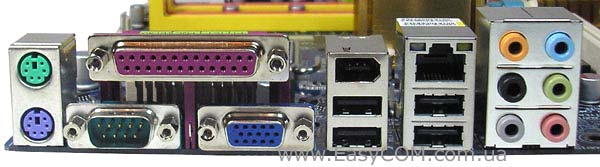

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA видеовыход, порт IEEE 1394, разъем RJ45 для сетевых соединений, последовательный COM и параллельный LPT, а также шесть audio-разъемов для 8-канального звука.


GIGABYTE GA-G33M-DS2R

На материнской плате GIGABYTE GA-G33M-DS2R есть только два разъема для подключения вентиляторов, причем оба они 4-контактные и расположены вблизи процессорного разъема.

BIOS

В материнской плате GIGABYTE GA-G33M-DS2R используется код Award BIOS.

Все настройки BIOS предназначенные для разгона и тонкой настройки GIGABYTE GA-G33M-DS2R собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology





Технологии

Robust Graphics Booster
Performance Enhance

Auto, Fast, Turbo

Standard, Turbo, Extreme



Процессорный множитель

CPU Clock Ratio

6-max

1

Частота системной шины

CPU Host Frequency

100-700 МГц

1

Частота шины PCI Express

PCI Express Frequency

90-150

1

Делитель для памяти

System Memory Multiplier (SPD)

2.50/3.00



Конфигурации таймингов

Hight Speed DRAM DLL Settings

Option 1
Option 2



Тайминги



CAS Latency, RAS to CAS, RAS Precharge, tRAS, tRRD, Rank Write to Read, Write to Precharge, Refresh to ACT, Read to Precharge, tRD, tRD Phase Adjustment



Напряжение на модулях памяти

DDR2 OverVoltage Control

От +0,1 до +0,4 В

0,1 В

Повышение напряжение на шине FSB

FSB OverVoltage Control

От +0,1 до +0,3 В

0,1 В

Понижение напряжение на шине FSB

FSB DeOverVoltage Control

От -0,05 до -0,15 В

0,05 В

Повышение напряжение на северном мосте

MSH OverVoltage Control

От +0,1 до +0,3 В

0,1 В

Понижение напряжение на северном мосте

MSH DeOverVoltage Control

От -0,05 до -0,15 В

0,05 В

Напряжение процессора

CPU Voltage Control

0,50000-1,6 В
1,6 –1,8В

0,00625 В
0,2 В

Раздел «Advanced BIOS Features» содержит настройки управления различными технологиями и загрузочными устройствами

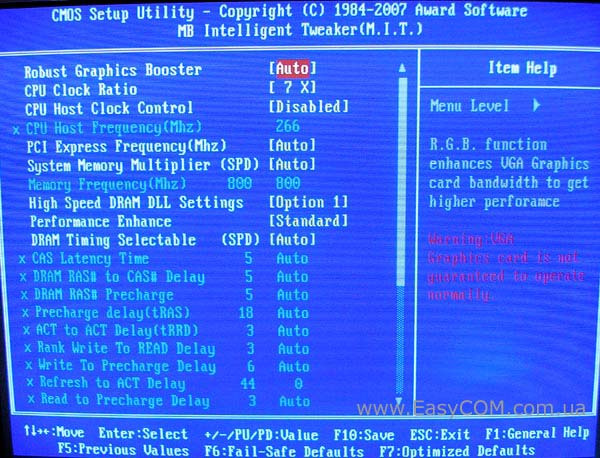

Количество настроек в разделе «MB Intelligent Tweaker (M. I. T.)» увеличивается после нажатия комбинации клавиш «Ctrl+F1»

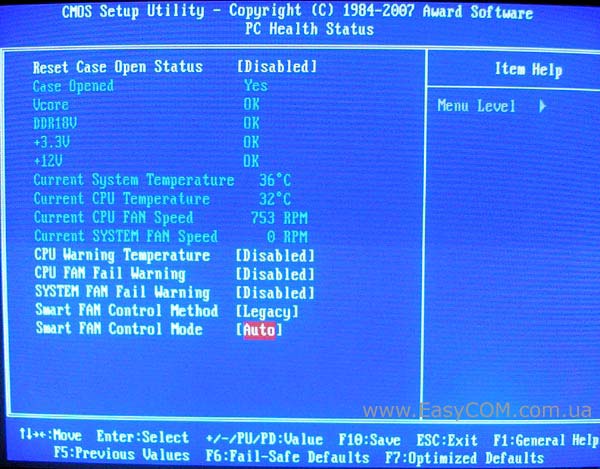

В разделе Hardware Monitor можно следить за:

  • температурой процессора и материнской платы;
  • скоростью вращения процессорного кулера и корпусного вентилятора;
  • состоянием напряжения на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме этого в настройке «CPU Warning Temperature» и «System Warning Temperature» можно задать критичную температуру процессора и материнской платы соответственно, при которой будет выводиться аварийное звуковое предупреждение. В пункте «CPU Smart FAN Control» активируется функция автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» производиться выбор типа напряжения питания: постоянного или импульсного PWM.

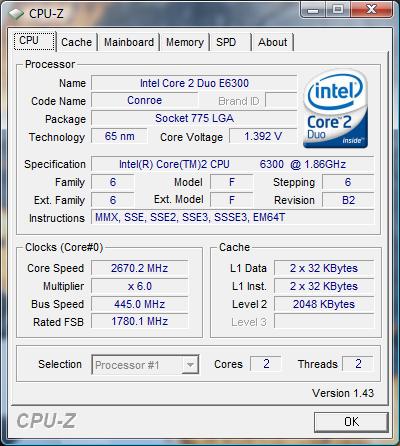

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 445 МГц, что позволяет рассчитывать на хороший разгон системы.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

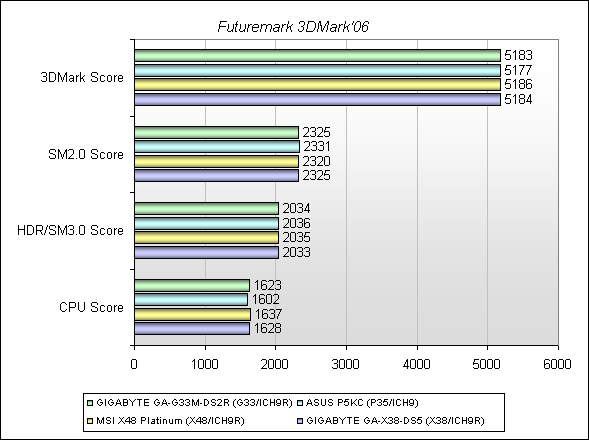

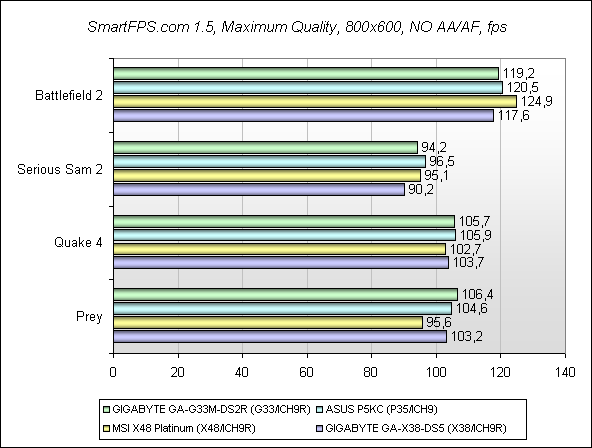

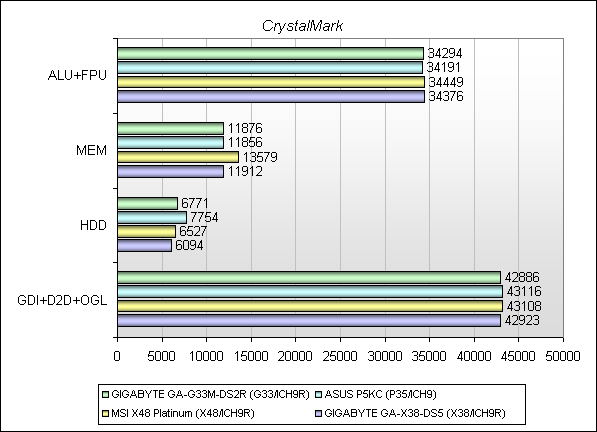

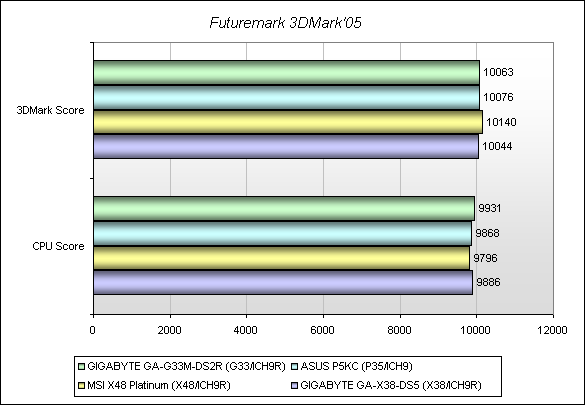

Материнская плата GIGABYTE GA-G33M-DS2R по уровню производительности не выделяется среди решений этого же класса.

Тестирование материнской платы GIGABYTE GA-G33M-DS2R на интегрированном видеоускорителе Intel GMA 3100

Intel GMA 3100

Графический процессор Intel GMA 3100 работает на частоте 400 МГц, имеет 4 пиксельных конвейеров и 4 блока ROP. А вот функции обработки вершинных «микропрограмм» переложены на драйвер, т.е. процессор установленный в системе.



GIGABYTE GA-G33M-DS2R

GIGABYTE GA-73PVM-S2H

ASUS P5B-MX/WiFi-AP

ASUS P5B-VM SE

Чипсет

Intel G33

NVIDIA GeForce 7100/nForce 630i

Intel 946GC

Intel G965

Графическое ядро

GMA 3100

GeForce 7100

GMA 3000

GMA X3000

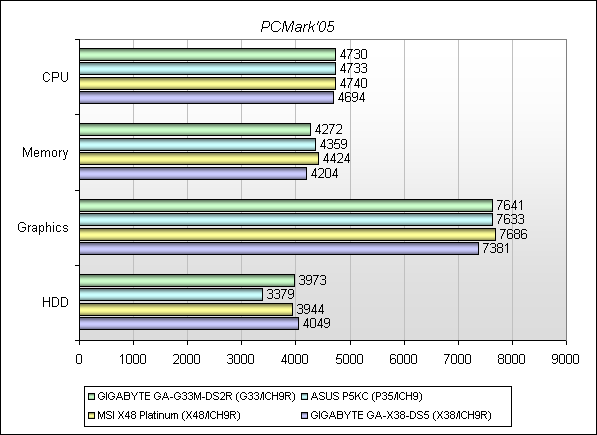

PCMark'05









Score

3837

4034

3999

3979

CPU

4736

4714

4515

4687

Memory

4360

4235

4261

4346

Graphics

1390

1591

1750

1925

CrystalMark









ALU+FPU

33272

34270

33965

34089

MEM

11793

10080

10607

11522

GDI+D2D+OGL

9379

15267

7701

8390

Futuremark 3DMark'05









3DMark Score

801

978

678

717

CPU Score

6116

8448

5824

6021

Futuremark 3DMark'06









3DMark Score

318

361

271

323

SM2.0 Score

1146

140

124

152

SM3.0 Score

0

109

0

0
