Обзор материнской платы GIGABYTE GA-G41MT-ES2L

Память стандарта DDR3 стремительно дешевеет и, уже практически полностью, вытеснила с рынка модули DDR2. Однако поддержка этой памяти осуществляется контроллерами, встроенными в новые процессоры, для которых нужны и новые наборы системной логики, а это выливается в немалую стоимость готовых систем. Неужели все так плохо, и что же делать тем, кому нужно оборудовать рабочие места в офисе или учебном классе, ведь бюджет, как всегда, сильно ограничен? Оказывается, нет. Чипсеты компании Intel четвертого поколения прекрасно работают с памятью DDR3, просто раньше реализовывать поддержку памяти нового стандарта не было смысла ввиду ее дороговизны. Сейчас ситуация с ценами на память изменилась и производители материнских плат предлагают решения на «старых» наборах системной логики, но уже с поддержкой памяти DDR3, как правило просто модернизировав уже готовые продукты. В результате таких нехитрых действий материнские платы имеют невысокую стоимость, а если учесть, что, выпустив новые процессоры, компания Intel «сбросила» цены на выпускаемые ранее модели, то готовая система обходится во вполне приемлемую сумму. В этом обзоре мы протестируем материнскую плату GIGABYTE GA-G41MT-ES2L, которая является модификацией бюджетного решения GA-G41M-ES2L и попробуем выяснить перспективность и целесообразность покупки простого недорогого компьютера на ее основе.

GIGABYTE GA-G41MT-ES2L

Спецификация материнской платы GIGABYTE GA-G41MT-ES2L:

Производитель

GIGABYTE

Модель

GA-G41MT-ES2L

Чипсет

Intel G41 Express + Intel ICH7

Процессорный разъем

Socket LGA 775

Поддерживаемые процессоры

Intel Core 2 Extreme / Intel Core 2 Quad /Intel Core 2 Duo / Intel Pentium /Intel Celeron

Системная шина, FSB

1333/1066/800 МГц

Используемая память

DDR3 1333 (ОС)/1066/800 МГц
Поддержка двухканального режима работы памяти

Поддержка памяти

2 x 240-контактных DIMM до 4 Гб

Слоты расширения

1 x PCI Express x16
1 x PCI Express x1
2 x PCI

Дисковая подсистема

Южный мост ICH7 поддерживает:
4 x SATA 3.0 Гб/с
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN контроллер Realtek 8111D

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC888B

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
1 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (Клавиатура)
1 x PS/2 (Мышь)
1 x VGA
1 x COM
1 х LPT
4 x USB 2.0/1.1
1 x RJ45 LAN
3 аудио разъема для подключения звука

Внутренние порты I/O

1 x CD in
1 x COM
1 x FDD
1 x аудио разъем
1 x IDE
1 x SPDIF out
4 x USB 2.0/1.1
Разъем системной панели

BIOS

2 x 8Мбит ПЗУ
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS

Фирменные технологии

- @BIOS™
- Download Center
- Q-Flash
- Q-Share
- Time Repair
- EasyTune
- Xpress Install
- Xpress BIOS rescue
- Xpress Recovery 2
- Easy Energy Saver

Комплектация

Руководство пользователя;
2 x SATA кабеля;
1 x UltraDMA 133/100/66 кабель;
планка задней панели;
DVD с драйверами;

Форм-фактор Размеры, мм

microATX
244 x 194

Сайт производителя

http://www.gigabyte.com.tw/

Обновления BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-G41MT-ES2L

GIGABYTE GA-G41MT-ES2L

Материнская плата поставляется в картонной коробке с цветной полиграфией. Цветовая гамма упаковки неброская, но довольно приятная для глаз. На лицевой стороне присутствует название платы, при помощи пиктограмм указаны примененный набор системной логики, поддерживаемые платой процессоры и тип оперативной памяти. Отдельное внимание маркетологи уделили поддержке платой фирменной технологии энергосбережения Easy Energy Saver.

GIGABYTE GA-G41MT-ES2L

На обратной стороне коробки дублируется уже виденная нами на лицевой стороне информация. Отличие заключается только в добавлении текстового описания Easy Energy Saver на английском языке – русскоговорящему человеку малопонятного, что здесь обещают значительную экономию на счетах за электроэнергию.

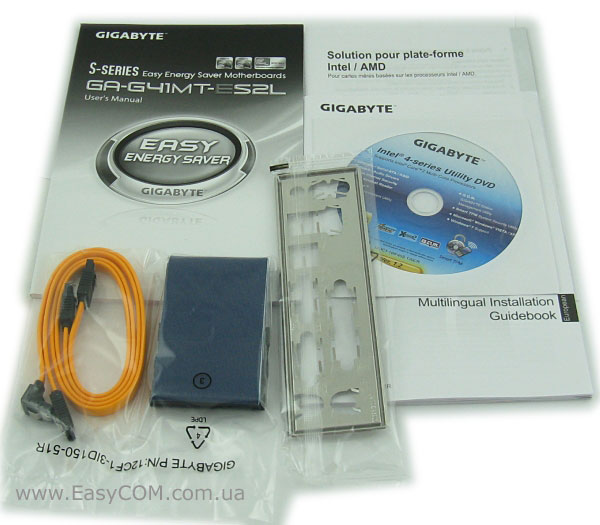

В комплекте с материнской платой GIGABYTE GA-G41MT-ES2L вы сможете найти:

  • руководство пользователя;
  • 2 x SATA-кабеля;
  • 1 x UltraDMA 133/100/66 кабель;
  • заглушку портов ввода-вывода;
  • DVD с драйверами и утилитами.

Ну почему выпуская бюджетные платы, компании-производители не учитывают, что и блок питания к ним будет куплен тоже бюджетный? А на таких источниках питания разъемы для подключения SATA-устройств до сих пор порою забывают установить, считая, что в комплекте с материнской платой будут положены и соответствующие переходники. Может быть, такие копеечные дополнения - прерогатива дорогих «топовых» моделей?

GIGABYTE GA-G41MT-ES2L

Как всегда первый взгляд на плату и разъемы. Здесь вроде все в порядке – разъемы для подключения смещены к краям платы для эргономичной прокладки проводов, но есть и недочеты. Первым замеченным упущением является расположение разъема IDE между слотами оперативной памяти и основным разъемом питания платы – красиво и удобно проложить шлейф будет довольно затруднительно. Вторым недочетом, на наш взгляд, стало сильное удаление аудио-разъема фронтальной панели, ведь в корпусах провода имеют ограниченную длину, и не всегда ее хватает, тем более, если разъем расположен так далеко.

Материнская плата GIGABYTE GA-G41MT-ES2L при своих небольших размерах имеет довольно неплохие возможности расширения. Если вас не удовлетворяет производительность интегрированной графики, вы можете установить дискретную видеокарту, чем значительно поднимете производительность видеоподсистемы. Для установки плат расширения предусмотрены два разъема PCI и один разъем PCI Express x1 – для офисного компьютера вполне достаточно, даже с учетом того, что один разъем PCI может быть перекрыт видеокартой с двухслотовой системой охлаждения.

Установка модулей памяти возможна всего лишь в два разъема и максимальный суммарный ее объем может достигать 4 ГБ. Не очень много, как для современного ПК, но более чем достаточно для офисного труженика или домашнего медиацентра. При установке габаритной видеокарты защелки слотов оперативной памяти не перекрываются, поэтому замена или добавление модулей особых проблем и трудностей не вызовет.

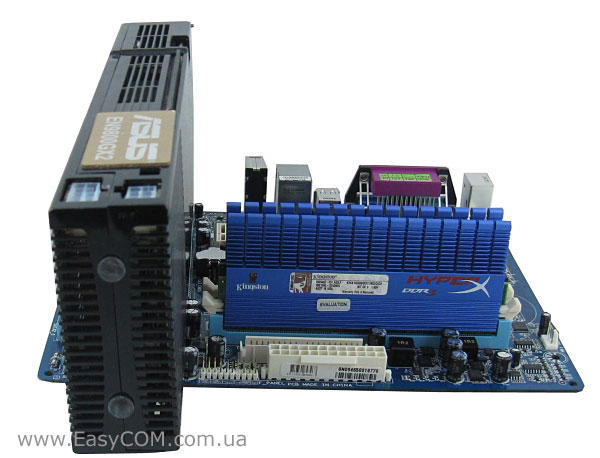

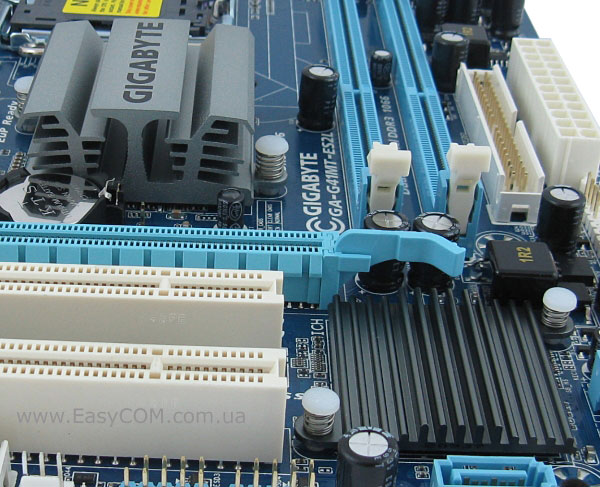

Как всегда, нет ничего идеального. Длинная видеокарта с двухслотовой системой охлаждения перекрыла защелку разъема PCI Express x16 и открыть ее оказалось более чем просто неудобно.

Система охлаждения, примененная на плате, состоит из двух алюминиевых радиаторов. Крепление системы охлаждения стандартное для бюджетных решений – ненадежные подпружиненные пластмассовые клипсы. Во время тестирования температура северного и южного мостов составляла 40°С и 47°С соответственно. Температура микросхем не критичная, но у нас корпус с хорошей вентиляцией, поэтому обращаем на это ваше внимание – если вы решите экономить и на корпусе, выбирая модель без предустановленных вентиляторов, то возможен перегрев мостов.

Питание центрального процессора выполнено по трехфазной схеме. Если сравнивать с современными платами, то количество фаз может показаться недостаточным. Но не стоит забывать, что материнская плата GIGABYTE GA-G41MT-ES2L является бюджетным решением, а не оверклокерской моделью, рассчитанной на энтузиастов. Против разгона системы выступает не только трехфазный стабилизатор питания, но и четырехконтактный разъем дополнительного питания.

Отвечает за работу стабилизатора ШИМ-контроллер ISL 6312, который соответствует стандарту VR11 и имеет три встроенных драйвера для управления транзисторами. Кстати о транзисторах – в одной фазе применено три транзистора – один K3918 и два K3919 производства компании NEC. Максимальный импульсный ток, протекающий через транзистор, составляет 192 А и 256 А соответственно. Так что стабилизатор питания процессора не такой уж и слабый - его вполне хватит для питания четырехъядерного процессора.

Дисковая подсистема материнской платы GIGABYTE GA-G41MT-ES2L встроена в южный мост и состоит из четырех портов SATA 3 Гб/с и контроллера IDE для подключения двух PATA-устройств UltraDMA 133/100/66. Ни о какой поддержке RAID-массивов на бюджетном решении речь конечно не идет. Для подключения периферии предлагается использовать 8 портов USB 2.0/1.1, из которых одна половина выведена на заднюю панель портов, а вторая разведена на плате для подключения, например, кардридера и портов быстрого доступа на передней панели.

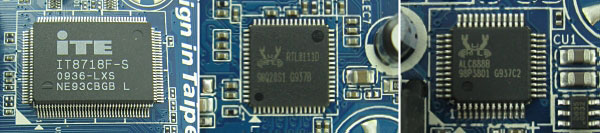

Поддержка COM-порта, порта LPT и интерфейса FDD выполнена на стандартном для таких случаев микроконтроллере ITE IT8718F-S. Звуковая подсистема реализована на HD-кодеке 8-канального звука Realtek ALC888B. Сетевые соединения обслуживает LAN-контроллер Realtek 8111D, который обеспечивает скорость соединения до 1000 Mб/с.

GIGABYTE GA-G41MT-ES2L

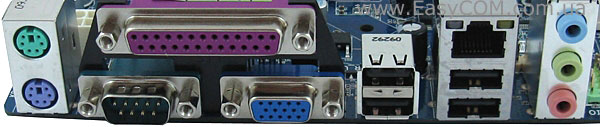

Задняя панель материнской платы GIGABYTE GA-G41MT-ES2L имеет следующие порты:

  • два PS/2 для клавиатуры или мыши;
  • COM-порт;
  • LPT-порт;
  • разъем D-SUB;
  • четыре разъема USB;
  • разъем RJ45 для сетевых соединений;
  • 3 аналоговых разъема для подключения звука.

Как для офисного компьютера, панель портов ввода-вывода оптимальна, на ней представлены как современные разъемы для подключения периферийного оборудования, так и устаревшие COM и LPT, которые иногда бывают очень нужны. Вопрос остался только с подключением звука – как в три аналоговых разъема включить восьмиканальную систему?

BIOS

BIOS материнской платы GIGABYTE GA-G41MT-ES2L основан на коде, написанном  компанией Award. Все настройки, необходимые для разгона системы, находятся в самой первой вкладке «MB Intelligent Tweaker(M.I.T.)». Мы вынесли эти настройки в таблицу для удобства и наглядности.

Параметр

Название меню

Диапазон

Шаг

Множитель частоты процессора

CPU Clock Ratio

В зависимости от процессора

1

Частота FSB

CPU Host Frequency

100-1200 МГц

1 МГц

Частота шины PCI Express

PCI Express Frequency

90-150 МГц

1 МГц

Производительность системы

Performance Enhance

Standard, Turbo, Extreme



Множитель памяти

System Memory Multiplier

3, 4, Auto



Настройка таймингов и подтаймингов памяти

Advanced Timing Control

Полный набор настроек отдельно по каждому каналу



Параметр

Название меню

Диапазон

Шаг

Множитель частоты процессора

CPU Clock Ratio

В зависимости от процессора

1

Частота FSB

CPU Host Frequency

100-1200 МГц

1 МГц

Частота шины PCI Express

PCI Express Frequency

90-150 МГц

1 МГц

Производительность системы

Performance Enhance

Standard, Turbo, Extreme



Множитель памяти

System Memory Multiplier

3, 4, Auto



Настройка таймингов и подтаймингов памяти

Advanced Timing Control

Полный набор настроек отдельно по каждому каналу



Меню «Advanced BIOS Features» позволяет выбрать с какого жесткого диска будет производиться загрузка системы, выбрать порядок загрузочных устройств, а так же включить или отключить некоторые функции и технологии.

В меню «Integrated Peripherals» вы получаете доступ к управлению портами и контроллерами, которые реализованы на плате.

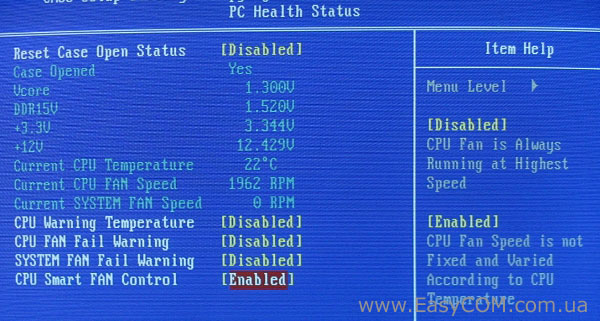

Системный монитор расположен на вкладке «PC Health Status». Он позволяет проконтролировать напряжения на ядре процессора и модулях памяти, линиях питания +12В и +3,3В, а также температуру центрального процессора и скорость вращения процессорного и корпусного вентиляторов. Системный монитор поддерживает контроль минимальной частоты вращения вентиляторов, при которой система будет выдавать предупреждение. К сожалению, технология автоматического управления скоростью вращения вентиляторов поддерживается только для процессорного кулера.
