Обзор материнской платы GIGABYTE GA-H55M-UD2H

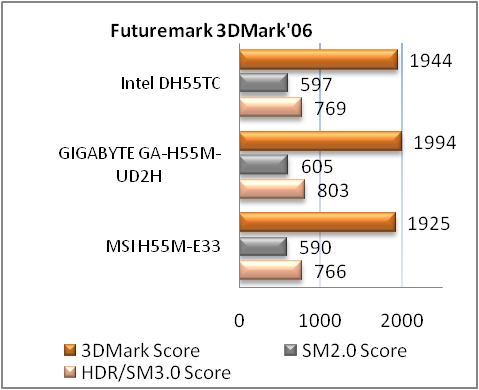

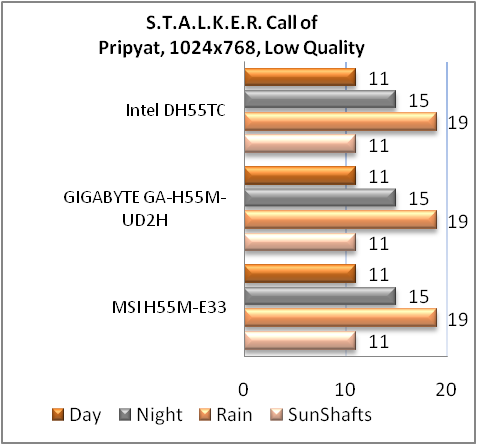

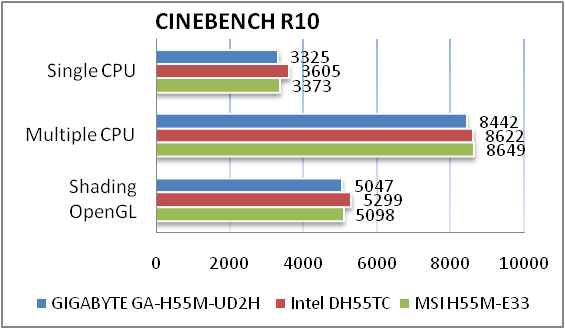

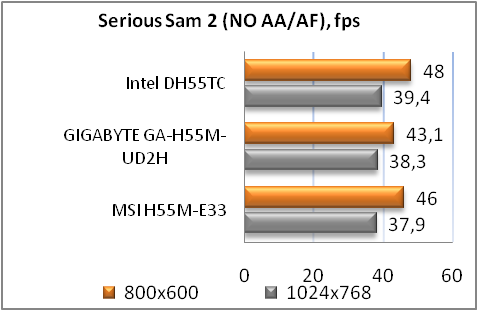

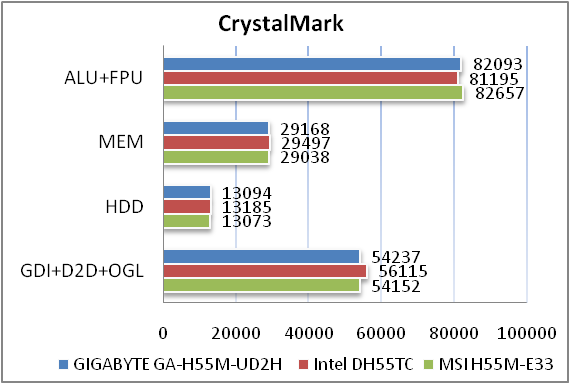

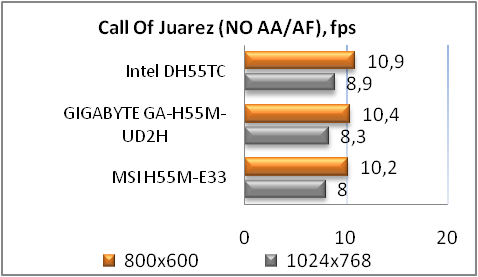

Совсем недавно было представлено новое семейство процессоров Clarkdale с интегрированным видеоядром. Специально для этих процессоров была разработана системная логика 5-й серии Intel H57, H55 и Q57 Express, особенностью которой является поддержка цифрового интерфейса FDI (Flexible Display Interface) для вывода видеосигнала встроенного в процессор GPU. Так же как и решения на чипсете Intel P55 Express, платформы на  Intel H57 и H55 Express имеют процессорный разъем Intel LGA1156. Более подробно об архитектуре новых чипсетов, отличиях и остальных особенностях можно узнать из обзора материнской платы Intel DH55TC, которая является своего рода «референсом» от производителя процессоров. В сегодняшнем обзоре мы рассмотрим материнскую плату GA-H55M-UD2H на Intel H55 Express от одного из ведущих производителей материнских плат, компании GIGABYTE, и попробуем увидеть отличия от «эталона».

Свой модельный ряд компания GIGABYTE пополнила сразу четырьмя решениями на системной логике Intel H55 Express и одним на Intel H57 Express.

Для начала кратко охарактеризуем их.

GIGABYTE GA-H55M-S2H

Самой бюджетной моделью в серии является GIGABYTE GA-H55M-S2H. Она выполнена в форм-факторе microATX и не имеет дополнительных контролеров, которые могли бы расширить возможности дисковой подсистемы. Слотов для оперативной памяти всего два, но, несмотря на это, плата поддерживает память DDR3-2133+.  Материнская плата GIGABYTE GA-H55M-S2H не относится к решениям категории Ultra Durable 3, поэтому основная масса конденсаторов на ней обычного типа с жидким электролитом, исключением является лишь узел питания процессора и оперативной памяти.

GIGABYTE GA-H55M-UD2H

О материнской плате GIGABYTE GA-H55M-UD2H сегодня пойдет речь детальнее, но, все же, охарактеризуем кратко и ее. По сравнению с первой моделью она имеет ряд небольших преимуществ:

  • Четыре слота оперативной памяти;
  • Внешний порт eSATA;
  • DisplayPort;
  • Контроллер FireWire с двумя портами IEEE 1394a;
  • Соответствие технологии Ultra Durable 3.

GIGABYTE GA-H55M-USB3

Материнская плата GIGABYTE GA-H55M-USB3 отличается от GIGABYTE GA-H55M-UD2H  поддержкой интерфейса USB 3.0 (два порта чипа NEC D720200F1) и наличием дополнительного SATA контроллера для поддержки двух портов SATA с возможностью организации RAID 0, 1 и JBOD. Также можно отметить, что на GIGABYTE GA-H55M-USB3, в отличие от предыдущих моделей, был усилен узел питания процессора, о чем свидетельствует появление 8-контактного разъема питания и использование силовых транзисторов другого типа.

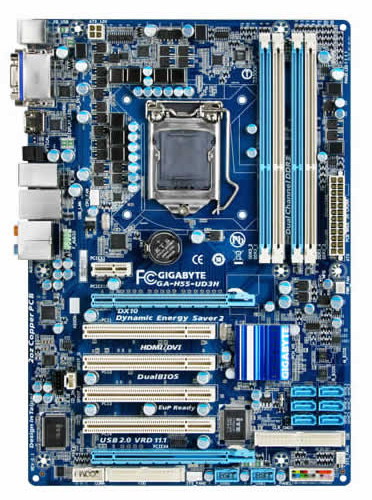

GIGABYTE GA-H55-UD3H

Модель GIGABYTE GA-H55-UD3H отличается от GIGABYTE GA-H55M-UD2H, которую мы сегодня рассмотрим, большими возможностями расширения. Так как она выполнена в форм-факторе ATX, это  позволило реализовать на  GIGABYTE GA-H55-UD3H  на два слота PCI больше. Из некоторых минусов GIGABYTE GA-H55-UD3H, можно заметить отсутствие контроллера FireWire и отсутствие на интерфейсной панели видеовыхода DisplayPort.

GIGABYTE GA-H57M-USB3

Самой «продвинутой» материнской платой серии на данный момент можно считать GIGABYTE GA-H57M-USB3 на чипсете Intel H57 Express. Отличиями старшего чипсета от Intel H55 Express является большее число портов USB и линий PCI Express. Также немаловажное отличие чипсета Intel H57 Express – возможность организации на портах SATA RAID-массивов уровней 0, 1, 5 и 10. Во всем остальном материнская плата  GIGABYTE GA-H57M-USB3 повторяет модель GIGABYTE GA-H55M-USB3. И в первую очередь выделяется наличием контроллера USB 3.0 с двумя портами на панели ввода/вывода.

Примечательно, что поддержи интерфейса SATA 3.0 ни одна из моделей на чипсетах  Intel H55 и H57 Express не получила. К тому же, можно заметить, что на всех моделях используется похожая схема питания процессора, хотя на GIGABYTE GA-H55M-USB3 и GIGABYTE GA-H57M-USB3 предположительно используются более мощный узел, на что стоит обращать внимание, если предполагается серьезный разгон процессора.

Далее мы перейдем к рассмотрению самой материнской платы GIGABYTE GA-H55M-UD2H.

GIGABYTE GA-H55M-UD2H

Спецификация материнской платы GIGABYTE GA-H55M-UD2H:

Производитель

GIGABYTE

Модель

GA-H55M-UD2H

Чипсет

Intel H55 Express

Процессорный разъем

LGA 1156

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3

Используемая память

DDR3 1666/1333/1066/800 МГц

Поддержка памяти

4 x 1,5 В DDR3 DIMM двухканальной архитектуры до 16 ГБ
Поддержка памяти non-ECC и Extreme Memory Profile (XMP)

Слоты расширения

1 x PCI-E x16 (x16 линий PCI Express 2.0)
1 x PCI-E x16 (x4 линии)
2 x PCI 2.2

Дисковая подсистема

Чипсет Intel P55 Express поддерживает:
5 x SATA 3.0 Гб/с
1 x eSATA 3.0 Гб/с

Чип JMicron JMB368 поддерживает:
1 x IDE ATA-133/100/66/33

Звуковая подсистема

Realtek ALC889, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

IEEE 1394

Контроллер T.I. TXB43AB23 поддерживает 2 порта IEEE 1394

Поддержка LAN

Гигабитный сетевой контроллер Realtek RTL8111D

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор

Разъемы для вентиляторов

1 x для процессорного кулера
1 x для корпусного вентилятора

Внешние порты I/O

1 x PS/2 порта для клавиатуры или мыши
1 х оптический S/PDIF
1 x D-Sub
1 x DVI-D
1 x HDMI
1 x DisplayPort
1 x eSATA 3Гб/c
6 x USB 2.0/1.1 порты
1 x IEEE 1394a
1 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

6 x USB
1 x FDD
5 х SATA
1 x IDE
1x S/PDIF вход
1x S/PDIF выход
1 х IEEE 1394a
1 x COM
CD вход
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 х 64 Mbit Flash ROM, Award BIOS, PnP 1.0a, DMI2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка DualBIOS

Возможности разгона

Изменение частоты: BCLK, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти и чипсете

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Dynamic Energy Saver 2
Smart 6
Auto Green
Q-Share

Комплектация

2 x SATA кабель
1 x UltraDMA кабель
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

microATX
244 x 230

Сайт производителя

http://www.gigabyte.com.tw/

Свежая версия BIOS и драйвера можно скачать со страницы поддержки.

Возможности чипсета Intel H55 Express почти полностью реализованы на материнской плате GIGABYTE GA-H55M-UD2H: задействованы все шесть линий PCI Express, имеется поддержка всех четырех видеовыходов и 12 портов USB. Не хватило места на плате лишь еще для двух слотов PCI. В дополнение функциональные возможности были расширены несколькими контролерами. В частности для поддержки устаревших портов COM и FDD служит чип iTE IT8720, а для работы интерфейса IDE ATA-133/100/66/33 - чип JMicron JMB368.

GIGABYTE GA-H55M-UD2H

К нам на тестирование материнская плата GIGABYTE GA-H55M-UD2H попала без комплектации и фирменной упаковки. Судя же по фотографии производителя, упаковка у нее очень яркая. На ней обозначена технология Ultra Durable 3 и пакет из 6 фирменных утилит Smart 6. Комплекс Smart 6 должен повысить производительность системы, сократить время загрузки, управлять безопасностью и поможет восстанавливать необходимые системные файлы одним нажатием кнопки мыши.

Комплектация материнской платы GIGABYTE GA-H55M-UD2H (получена из официальных источников):

  • DVD-диск с ПО и драйверами к Windows XP, Windows Vista, Windows 7;
  • руководство пользователя на английском языке, краткая инструкция по установке;
  • два шлейфа Serial ATA;
  • шлейф UltraDMA;
  • фирменная наклейка;
  • заглушка на заднюю панель корпуса.

Комплектация у GIGABYTE GA-H55M-UD2H, как и предполагалось, небольшая, и включает только самое необходимое.

GIGABYTE GA-H55M-UD2H

Все конденсаторы на материнской плате GIGABYTE GA-H55M-UD2H полимерные, а дросселя с ферритовым сердечником, как и требует того технология Ultra Durable 3.

Система охлаждения системной логики небольшая, так как чипсет Intel H55 Express имеет низкое энергопотребление. Во время тестирования радиатор был просто теплым.

Несмотря на то, что PCB материнской платы GIGABYTE GA-H55M-UD2H малого размера, компоновка имеет лишь один недочет - длинная видеокарта будет блокировать защелки слотов оперативной памяти.

GIGABYTE GA-H55M-UD2H

Как мы уже отмечали, чипсет Intel H55 поддерживает шесть портов SATA, из которых один внешний, и двенадцать портов USB, половина из которых выведена на интерфейсную панель.

GIGABYTE GA-H55M-UD2H

Слотов для карт расширения на GIGABYTE GA-H55M-UD2H немного – два PCIE х16 и два PCI. Нижний слот PCIE х16, имеет только четыре линии PCI Express, причем их обеспечивает чипсет и они по пропускной способности соответствуют спецификации PCI Express 1.1. Материнская плата GIGABYTE GA-H55M-UD2H, как и все остальные решения этой серии, поддерживает технологию CrossFireX в конфигурации x16+x4, которая ограничивает возможности связки пары видеокарт.

Из остальных интерфейсов материнской платы GIGABYTE GA-H55M-UD2H можно подчеркнуть наличие FireWire-контроллера T.I. TSB43AB23, который имеет два порта – внешний и внутренний, а также наличие гигабитного сетевого контроллера Realtek RTL8111D.

В качестве звукового кодека используется 8-канальный HDA-кодек Realtek ALC889, разъем для фронт панели которого поддерживает форматы вывода HDA и AC`97.

GIGABYTE GA-H55M-UD2H

6-фазная схема питания процессора поддерживает технологию энергосбережения Dynamic Energy Saver Advanced. Возле слотов памяти можно найти четыре индикатора, которые отображают количество работающих фаз. Узел питания оснащен 4-контактным разъемом питания и дополнительных элементов охлаждения на транзисторах не имеет.

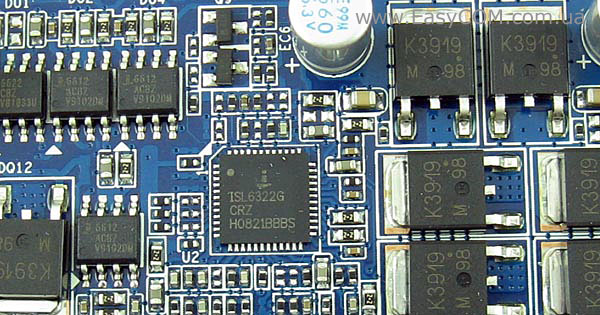

Для управления питания встроенного в процессор контроллера памяти используется 2-фазный ШИМ-контроллер ISL6322G.

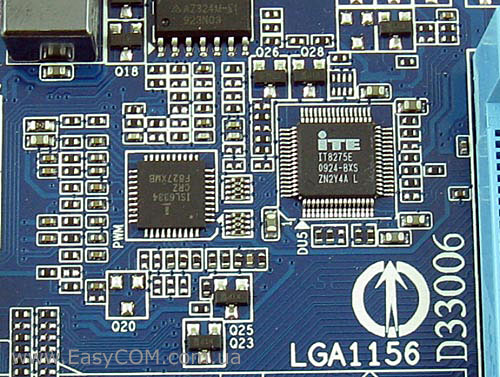

Питание ядра процессора осуществляется благодаря 4-фазной схеме питания на основе ШИМ-контроллера ISL6334. В целом такой узел питания должен обеспечить поддержку всех процессоров в корпусе LGA 1156, а также не препятствует их умеренному разгону.

GIGABYTE GA-H55M-UD2H

На заднюю панель материнской платы GIGABYTE GA-H55M-UD2H выведены следующие порты: один PS/2 для клавиатуры или мыши, оптический S/PDIF, VGA и DVI видеовыходы, интерфейсы высокой четкости HDMI и DisplayPort, порт IEEE 1394a, шесть портов USB, порт eSATA, разъем RJ45 для сетевых соединений, а также шесть разъемов для 8-канального звука.

GIGABYTE GA-H55M-UD2H

Из недостатков GIGABYTE GA-H55M-UD2H можно выделить наличие только двух разъемов для вентиляторов. Оба разъема для вентиляторов 4-контактные, а значит поддерживают PWM-режим питания.

BIOS

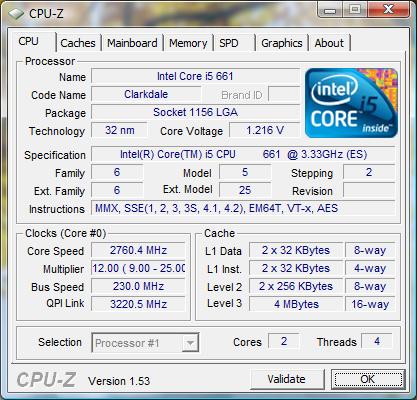

BIOS материнской платы GIGABYTE GA-H55M-UD2H на коде Award с достаточно широким набором настроек, с помощью которых можно производить разгон системы.

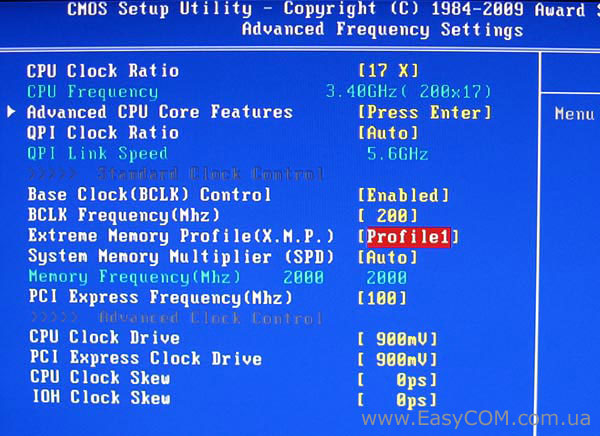

Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M.I.T.)», причем настройки разделены по группам. Вдобавок, в этом разделе производится мониторинг некоторых параметров системы, таких как частота процессора и памяти, температура процессора и чипсета, а также текущее напряжение на процессоре и памяти.

Настройки необходимые для разгона сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology,
Multi-Threading,
Intel Turbo Boost Teach, Virtualization





Множитель шины QPI

QPI Clock Ratio

х12 - x48

х4

Процессорный множитель

CPU Clock Ratio

9 - max.

1

Частота системной шины, МГц

BCLK Frequency

100 - 600

1

Делитель для памяти

System Memory Multipllier (SPD)

6, 8, 10



Частота шины PCI Express

PCI Express Frequency

90 - 150

1

Фирменная технология динамического разгона

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Амплитуда сигналов процессора

CPU Clock Drive

700, 800, 900, 1000 мВ



Амплитуда сигналов  шины PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мВ





CPU Clock Skew

0 - 750 ps





IOH Clock Skew

0 - 750 ps



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP,  tRFC, tRTP, tRAW, CMD, tRD



Напряжение на процессоре, В

CPU Vcore

0,50000 - 1,9 В

0,00625

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

1,050 - 1,5 В

0,05
0,2

Напряжение на северном мосте

PCH Core

0,95 - 2,0 В

0,15-0,2 В

 Напряжение питания ФАПЧ

CPU PLL

1,6 - 2,54 В

0,2 В

Напряжение на интегрированном GPU

CPU VAXG Voltage

0,92 - 1,4

0,05; 0,2

Напряжение на модулях памяти, В

DRAM Voltage

1,3 - 2,6 В

0,02 В



DRAM Termination

0,48 - 1,85

0,025



Ch-A Data VRef.

0,67 - 1,54 В

0,01

Количество настроек в BIOS материнской платы GIGABYTE GA-H55M-UD2H действительно очень большое.

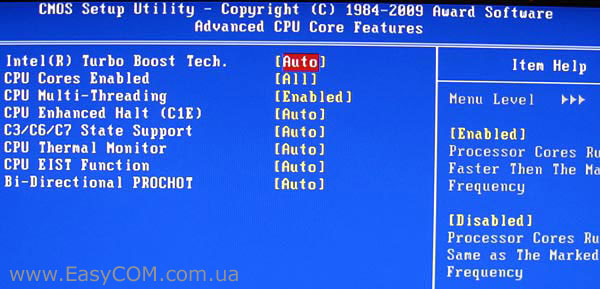

В разделе «Advanced Core Features» находятся настройки для управления процессорными технологиями.

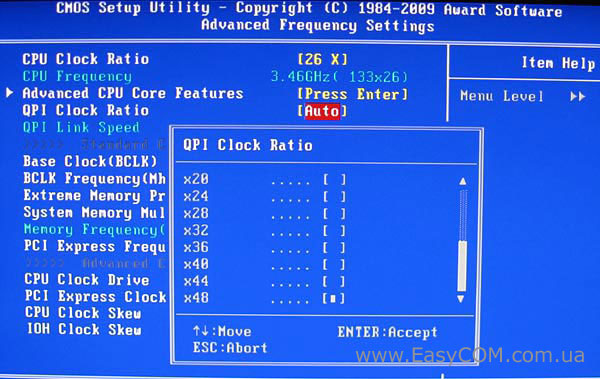

Среди всех настроек можно выделить возможность изменения множителя шины QPI. В отличие от материнских плат на системной логике Intel P55 Express, множителей стало гораздо больше, что позволяет более точно определять ее частоту при разгоне.

Материнская плата GIGABYTE GA-H55M-UD2H поддерживает XMP-профили оверклокерских модулей оперативной памяти, хотя их использование и не обязательно.

Также в BIOS имеется возможность настройки таймингов и подтаймингов оперативной памяти в полном виде.

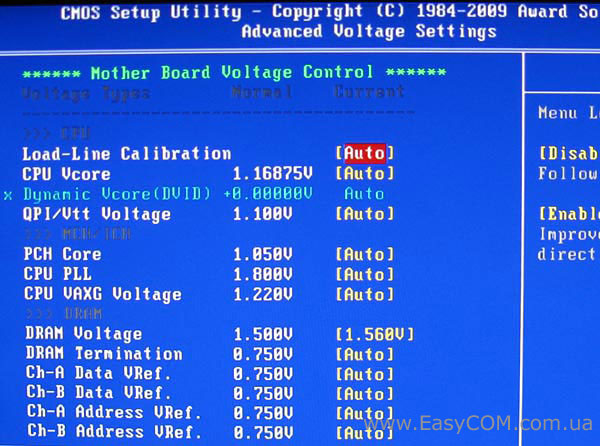

Количества настроек, предназначенных для увеличения напряжения питания компонентов, также достаточно для хорошего разгона.

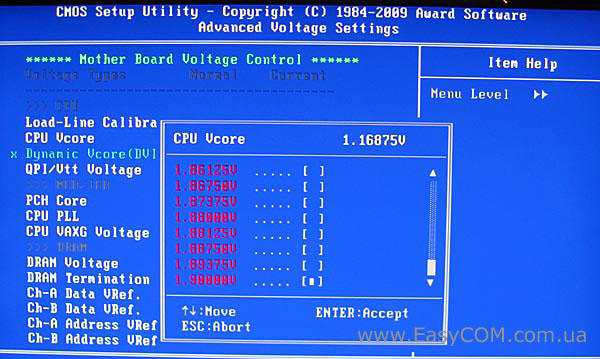

Например, напряжение на процессоре можно увеличить до 1,9 В, чего в ряде случаев будет более чем предостаточно. Причем, отрадно, что критические и высокие значения напряжений благоразумно выделены яркими цветами.

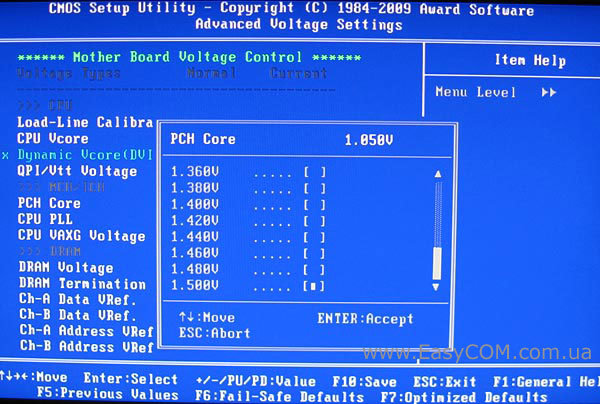

Напряжение на чипсете можно увеличивать вплоть до 1,5 В. Подобная величина напряжения даже чрезмерна для чипсета Intel H55 Express, на котором напряжение питания можно не увеличивать или увеличивать незначительно даже при очень сильном разгоне процессора.

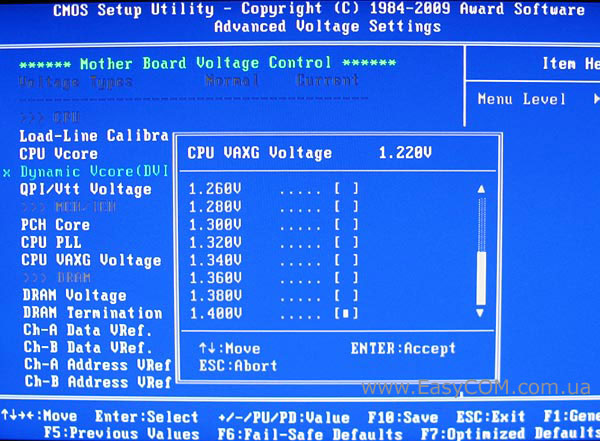

Еще одной новой настройкой, которую можно выделить является CPU VAXG Voltage, которая позволяет увеличивать напряжение питания на интегрированном GPU.

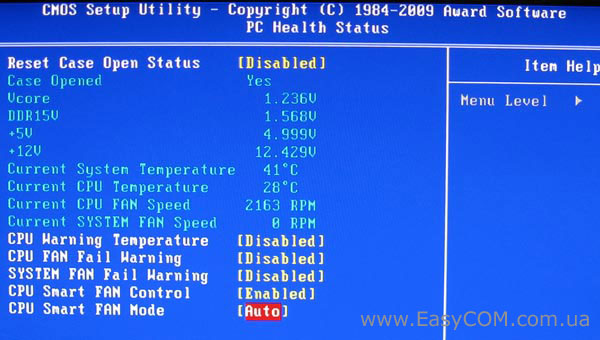

В разделе мониторинга «PС Health Status» можно следить за:

  • температурой материнской платы и процессора;
  • скоростью вращения процессорного кулера и корпусного вентилятора;
  • напряжением на ядре процессора и оперативной памяти;
  • напряжение на линиях питания +5 В и +12В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control. К сожалению, автоматическое управление скоростью вращения корпусного вентилятора не предусмотрено.
