Обзор и тестирование материнской платы GIGABYTE GA-H61M-DS2 HDMI

Материнская плата GIGABYTE GA-H61M-DS2 HDMI, о которой мы поговорим в данном материале, является прямым конкурентом, и, на первый взгляд, практически полным аналогом рассмотренной нами ранее GIGABYTE GA-H61M-DS2 DVI. Фактически основное их отличие можно определить даже по названию. Одна оснащена видеовыходом DVI, в то время как вторая может похвастаться наличием более продвинутого интерфейса HDMI. В качестве решений, объединяющих преимущества этих двух плат, выступают также рассмотренные нами GIGABYTE GA-H61M-HD2 и GIGABYTE GA-H61M-D2H-USB3, которые, однако, стоят несколько дороже и не подойдут тем, кто хочет собрать ПК при минимально возможных затратах.

Если же говорить только о GIGABYTE GA-H61M-DS2 HDMI и GIGABYTE GA-H61M-DS2 DVI, то обе могут подойти вам в качестве основы, как для бюджетного офисного ПК, так и для мультимедийного домашнего компьютера, причем версия с HDMI будет в данном случае намного предпочтительнее, благодаря возможности подключения современных мониторов и телевизоров.

GIGABYTE GA-H61M-DS2 HDMI

Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-H61M-DS2 HDMI и выяснить, есть ли еще какие-либо отличия, помимо озвученных выше, между ней и GIGABYTE GA-H61M-DS2 DVI.

Спецификации материнской платы GIGABYTE GA-H61M-DS2 HDMI:

Производитель

GIGABYTE

Модель

H61M-DS2 HDMI (rev 1.0)

Чипсет

Intel H61 Express

Процессорный разъем

Socket LGA1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколения

Используемая память

2200(ОС)/1333/1066/800 МГц

Поддержка памяти

2 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти

Слоты расширения

1 x PCI Express 16 3.0 (x16)

Дисковая подсистема

Чипсет Intel H61 Express поддерживает:

4 x SATA 3 Гбит/с порта с поддержкой до 4 устройств SATA 3 Гбит/с

LAN

1 x гигабитный сетевой контроллер Realtek RTL8111F (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальный звук

Питание

24-контактный разъем питания ATX

4-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)

1 x разъем подключения системного вентилятора (4-пин)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x VGA

1 x LAN (RJ45)

4 x USB 2.0

3 x Аудио порта

2 х PS/2 (мышь и клавиатура)

Внутренние порты I/O

2 x USB 2.0 (каждый с поддержкой подключения двух устройств)

4 x порта SATA 3 Гбит/с

1 x порт COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x порт LPT

1 x джампер для сброса CMOS

BIOS

2 x 32 Мбит ПЗУ

AMI EFI BIOS

Поддержка технологии DualBIOS

PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Комплектация

руководство пользователя;

брошюра с описание гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA;

заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

MicroATX

226 х 174

Сайт производителя

http://www.gigabyte.ua/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на Gigabyte+GA-H61M-DS2+HDMI

GIGABYTE GA-H61M-DS2 HDMI

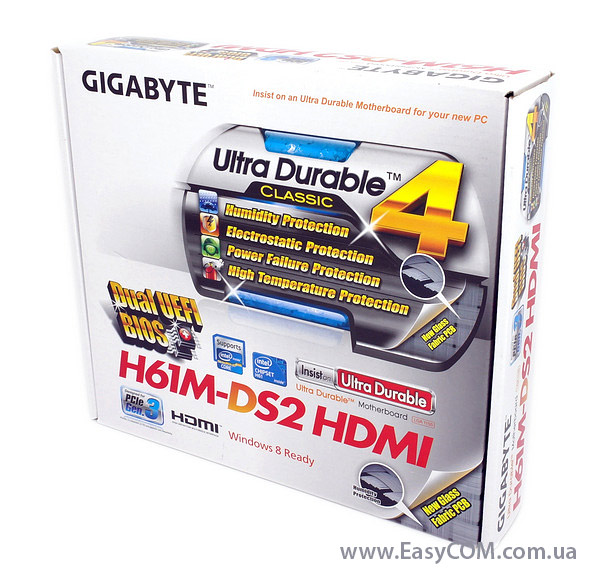

Упаковка GIGABYTE GA-H61M-DS2 HDMI практически полностью идентична таковой у GIGABYTE GA-H61M-DS2 DVI, за исключением двух моментов: названия платы и логотипа соответствующего реализованному на каждой плате видеовыхода. В остальном перед нами все та же хорошо знакомая коробка из белого глянцевого картона на лицевой стороне которой, помимо наименования модели, большая часть пространства отведена под логотип и краткое описание концепции Ultra Durable 4 Classic.

Благодаря тому, что GIGABYTE GA-H61M-DS2 HDMI соответствует данной концепции, пользователь может быть уверен, что в процессе ее производства применялись исключительно качественные компоненты, такие как твердотельные конденсаторы и дроссели с ферритовым сердечником. Также материнская плата имеет защиту от повышенной влажности, перепадов напряжения, а также статического напряжения и высоких температур.

Аналогично GIGABYTE GA-H61M-DS2 DVI героиня нашего обзора обладает поддержкой UEFI DualBIOS и слотом PCI-Express стандарта 3.0 (при установке соответствующего процессора).

GIGABYTE GA-H61M-DS2 HDMI

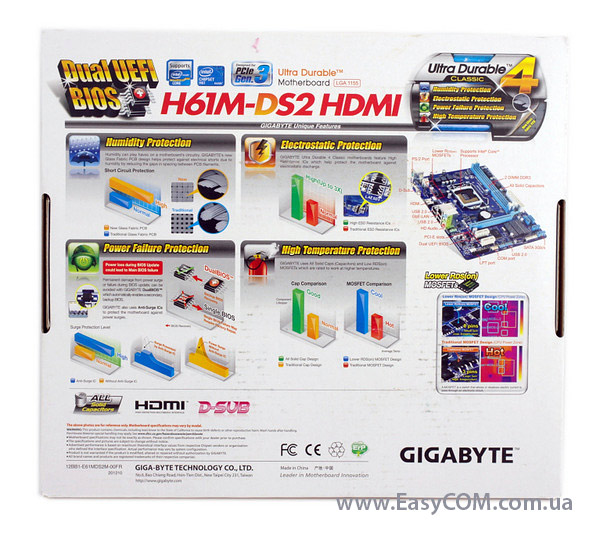

Обратная сторона практически полностью отведена под детальное описание основных преимуществ концепции Ultra Durable 4 Classic.

GIGABYTE GA-H61M-DS2 HDMI

В коробке с GIGABYTE GA-H61M-DS2 HDMI мы обнаружили все тот же, что и в версии с индексом DVI, комплект аксессуаров, а именно:

  • Документацию;
  • Диск с драйверами и утилитами;
  • Два SATA-шлейфа;
  • Заглушку интерфейсной панели.

Дизайн и особенности платы

GIGABYTE GA-H61M-DS2 HDMI

На первый взгляд отличить между собой GIGABYTE GA-H61M-DS2 HDMI и GIGABYTE GA-H61M-DS2 DVI практически невозможно, обе платы выполнены с абсолютно одинаковой компоновкой, соответственно недостатки, отмеченные нами в обзоре DVI-версии, характерны и для нашей героини. Отметим возможные проблемы с использованием двух из четырех портов SATA, доступ к которым может быть затруднен в случае установки видеокарты с системой охлаждения на два слота расширения, а также наличие всего одного разъема для подключения системного вентилятора.

Однако в наследство от DVI-версии GIGABYTE GA-H61M-DS2 HDMI досталось и такое преимущество, как текстолит с уменьшенной шириной, что позволяет закрепить его в системном блоке ПК без «провисания» правого края.

GIGABYTE GA-H61M-DS2 HDMI

Обратная сторона текстолита радует глаз своей лаконичностью, кроме опорной пластины на ней нет ничего, что могло бы привлечь внимание.

GIGABYTE GA-H61M-DS2 HDMI

Компоновка портов и разъемов также абсолютно идентична GIGABYTE GA-H61M-DS2 DVI, и соответственно мы имеем следующий набор: колодка подключения аудио разъемов передней панели, разъем для подключения системного вентилятора, порты COM и LPT, а также две колодки подключения портов USB 2.0. Всего на плате реализовано восемь портов USB 2.0, четыре внутренних и четыре на интерфейсной панели. Работа всех портов USB 2.0 реализована силами чипсета.

GIGABYTE GA-H61M-DS2 HDMI

Ближе к правому нижнему углу находится разъем для подключения фронтальной панели, джампер для сброса CMOS, а также четыре порта SATA стандарта 3 Гбит/с, расположенные перпендикулярно текстолиту. Работа всех портов обеспечивается силами чипсета Intel H61 Express, поддержка массивов RAID отсутствует из-за ограниченных возможностей этой бюджетной системной логики.

GIGABYTE GA-H61M-DS2 HDMI

Материнская плата GIGABYTE GA-H61M-DS2 HDMI оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Поддерживаются модули, работающие на частотах от 800 до 1866 МГц в номинальном режиме и до 2200 МГц в разгоне. Максимально поддерживаемый объем оперативной памяти составляет 16 ГБ, чего будет достаточно для домашнего использования, либо офисного ПК.

GIGABYTE GA-H61M-DS2 HDMI

За охлаждение чипсета Intel H61 Express отвечает небольшой алюминиевый радиатор, закрепленный на плате при помощи пластиковых подпружиненных клипс. В процессе тестирования платы температура радиатора поднялась до 44°C, что на 3 градуса выше, чем у GIGABYTE GA-H61M-DS2 DVI, данное отличие можно объяснить только погрешностью системного мониторинга, поскольку отличий в системе охлаждения между двумя платами нет.

GIGABYTE GA-H61M-DS2 HDMI

Система питания процессора на обеих платах осуществляется по одной схеме, которая состоит из 4-фаз для вычислительных ядер и дополнительных узлов.

GIGABYTE GA-H61M-DS2 HDMI

Преобразователь основан на ШИМ-контроллере Intersil ISL95836, который поддерживает активное переключение фаз питания для повышения уровня КПД.

Для питания, как GIGABYTE GA-H61M-DS2 HDMI, так и DVI-версии, предназначены основной 24-х и дополнительный 4-контактный разъемы. Использование 4-контактного разъема вполне логично, так как обе платы не претендуют на использование их в качестве основы для проведения оверклокерских экспериментов.

GIGABYTE GA-H61M-DS2 HDMI

Материнская плата GIGABYTE GA-H61M-DS2 HDMI предлагает достаточно скромные, хотя и вполне достаточные для бюджетного решения, возможности расширения. Для установки видеокарты предназначен один слот PCI-Express, который всегда использует 16 линий и работает согласно спецификации 3.0 при условии, что установлен процессор семейства Ivy Bridge. Для установки иных плат расширения предназначены два слота PCI-Express х1. Аналогично GIGABYTE GA-H61M-DS2 DVI, у версии c HDMI присутствует проблема с доступом к верхнему слоту PCI-Express х1 при условии что установлена видеокарта с двухслотовой системой охлаждения.

GIGABYTE GA-H61M-DS2 HDMI

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портами COM, LPT, PS/2, работой вентиляторов и обеспечивает мониторинг.

GIGABYTE GA-H61M-DS2 HDMI

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.

GIGABYTE GA-H61M-DS2 HDMI

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

GIGABYTE GA-H61M-DS2 HDMI

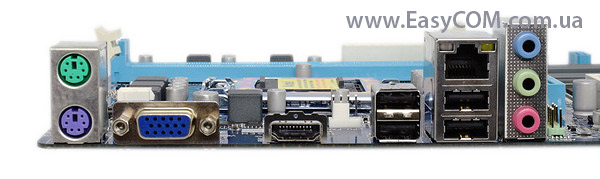

На интерфейсную панель материнской платы GIGABYTE GA-H61M-DS2 HDMI выведены следующие порты:

  • 1 x LAN (RJ45);
  • 4 x USB 2.0;
  • 1 х VGA;
  • 1 x HDMI;
  • 3 x Аудио порта;
  • 2 х PS/2 (мышь и клавиатура).

Вот мы и добрались до единственного отличия между GIGABYTE GA-H61M-DS2 HDMI и GIGABYTE GA-H61M-DS2 DVI. Помимо видеовыхода HDMI, вместо DVI, у рассмотренной ранее модели все остальные порты остались на своих прежних местах, соответственно мы получаем все тоже неудобное подключение многоканальных аудиосистем и отсутствие USB 3.0, что и в GIGABYTE GA-H61M-DS2 DVI. Конечно же, наличие видеовыхода HDMI позволяет более широко реализовать возможности интегрированной графики в процессорах от Intel второго и третьего поколений, однако все остальные признаки бюджетного продукта, к сожалению, остались не тронутыми, и за более продвинутой функциональностью необходимо обращаться, к примеру, к более дорогой GIGABYTE GA-H61M-D2H-USB3.

GIGABYTE GA-H61M-DS2 HDMI

Материнская плата GIGABYTE GA-H61M-DS2 HDMI оснащена двумя разъемами для подключения вентиляторов: один служит для питания вентилятора системы охлаждения процессора, тогда как другой используется для подключения системного вентилятора. Оба разъема выполнены в четырехконтактном исполнении.

UEFI BIOS

GIGABYTE GA-H61M-DS2 HDMI

Материнская плата GIGABYTE GA-H61M-DS2 HDMI оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объёмом больше 3 ТБ. К тому же отметим, что плата оснащена двумя микросхемами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.

GIGABYTE GA-H61M-DS2 HDMI

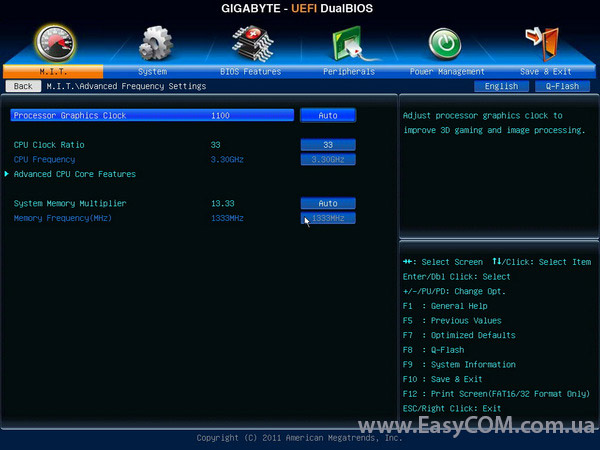

Основная часть настроек, касающихся изменения частоты работы CPU, встроенного графического ядра и оперативной памяти сгруппированы в разделе MB Intelligent Tweaker (M.I.T.), где в свою очередь они удобно разнесены по подразделам, в зависимости от типа.

GIGABYTE GA-H61M-DS2 HDMI

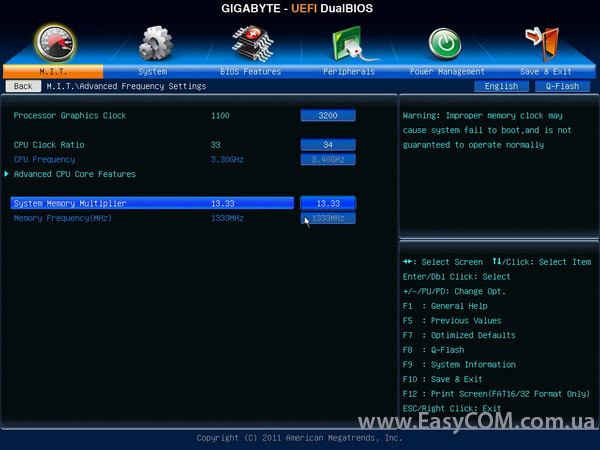

Множитель частоты памяти позволяет устанавливать частоту от 800 МГц до 1333 МГц при использовании процессоров на ядре Sandy Bridge, а вот при установке более современных Ivy Bridge появится возможность ускорить ОЗУ до 2200 МГц.

GIGABYTE GA-H61M-DS2 HDMI

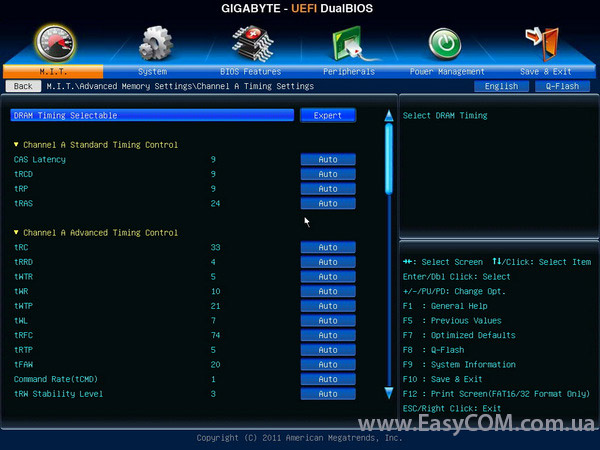

Также в наличии широкие возможности по настройке таймингов и подтаймингов оперативной памяти.

Настройки, необходимые для разгона и оптимизации системы, сведены таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота графического ядра процессора

Processor Graphics Clock

400 – 3200

50

Процессорный множитель

CPU Clock Ratio

16 – max

1

Частота оперативной памяти

System Memory Multiplier

800, 1066, 1333, 1600, 1866, 2200



Тайминги оперативной памяти

Timing Settings

CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP,tWL, tRFC, tRTP, tFAW, tCMD





Turbo Power Limit (Watts)

20 – 1200

1



Core Current Limit (Amps)

10 – 300

1

Напряжение на оперативной памяти

DRAM Voltage

1,500 – 1,800

0,100



CPU VTT

+0,000 – 0,300

0,100

Объем памяти выделяемой для нужд графического ядра процессора

Internal Graphics Memory Size

32, 64, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



GIGABYTE GA-H61M-DS2 HDMI

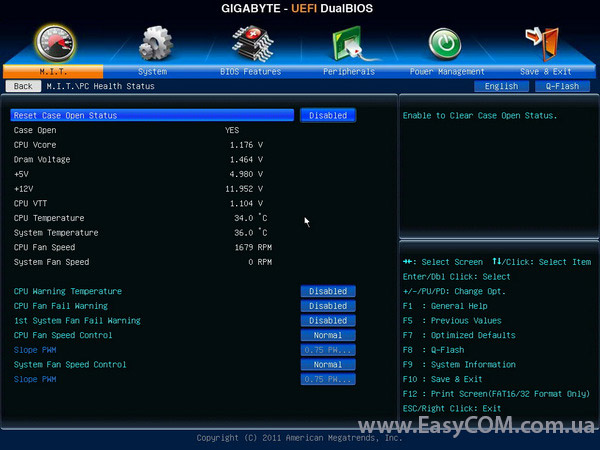

В разделе PC Health Status открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую скорость вращения вентиляторов.

Также можно следить за:

  • напряжением на ядре процессора;
  • напряжением на модулях памяти;
  • напряжением на линиях питания +12В и +5В.

Отдельно стоит отметить возможность снятия «скриншотов» прямо в BIOS и поддержку русского языка.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

Процессор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

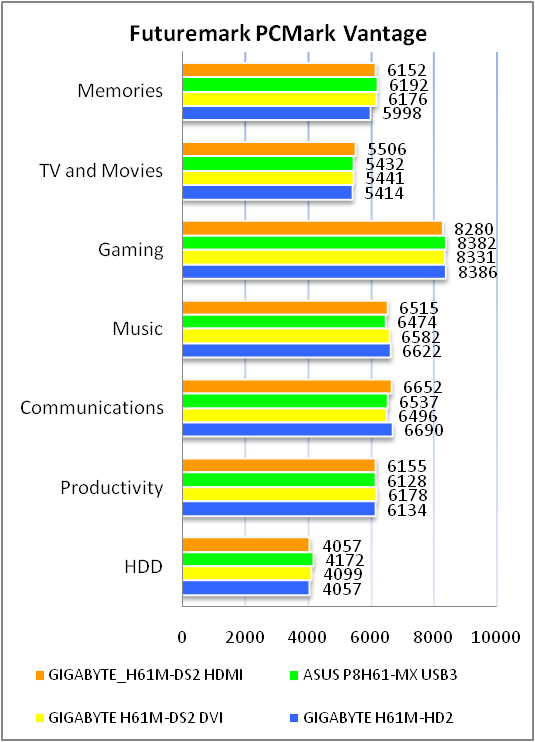

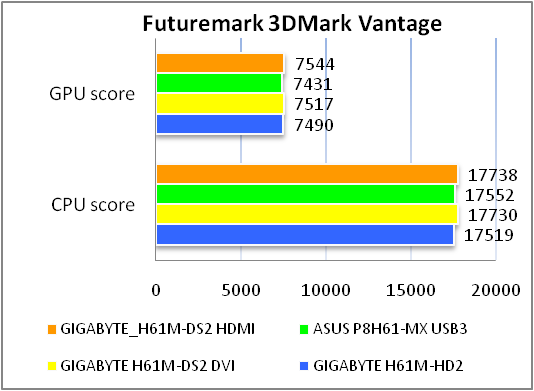

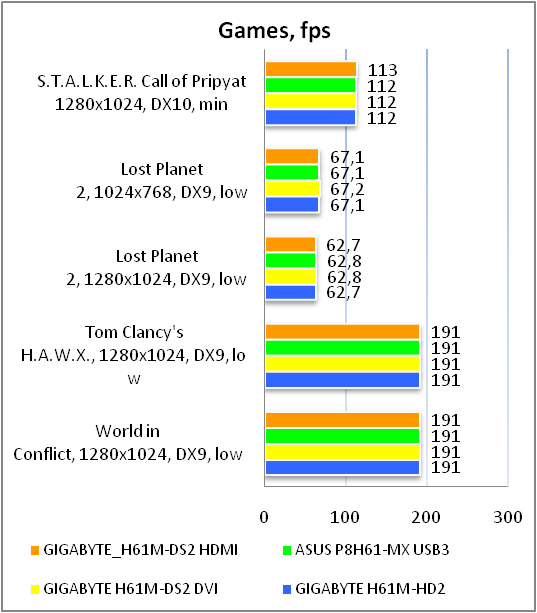

Результаты тестов:

GIGABYTE GA-H61M-DS2 HDMI

GIGABYTE GA-H61M-DS2 HDMI

GIGABYTE GA-H61M-DS2 HDMI

Как видим, производительность GIGABYTE GA-H61M-DS2 DVI и GIGABYTE GA-H61M-DS2 HDMI отличается исключительно в пределах погрешности тестов, что подтверждает практически полную идентичность плат, их качественный уровень исполнения и хорошей оптимизации BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.18, -0.20

Очень хорошо

Уровень шума, дБ (А)

-85.4

Хорошо

Динамические диапазон, дБ (А)

85.4

Хорошо

Гармонические искажения, %

0.0028

Отлично

Гармонические искажения + шум, дБ(A)

-76.5

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-83.0

Очень хорошо

Интермодуляции на 10 кГц, %

0.018

Очень хорошо
