Обзор и тестирование материнской платы GIGABYTE GA-M720-US3
15-05-2009
Компания GIGABYTE старается стать лидером и разрабатывает передовые образцы техники и новые технологии, призванные обеспечить продукции компании конкурентоспособность. Тем более приятно, что это находит отражение и в бюджетном сегменте товаров. В данном обзоре мы подробно рассмотрим новую материнскую плату форм-фактора ATX – GA-M720-US3. Плата построена на новом чипсете nForce 720D и предназначена для совместного использования с широким спектром процессоров компании AMD под процессорный разъем Socket AM2+ /АМ2. В этой модели применены такие передовые технологии как: Easy Energy Saver, призванная заметно снизить энергозатраты пользователя, и Ultra Durable 3, обеспечивающая существенное снижение рабочей температуры компьютера, повышение энергоэффективности и улучшение стабильности работы системы в условиях разгона. Также при создании этой материнской платы применена запатентованная и отлично зарекомендовавшая себя технология Dual BIOS. В дополнение ко всему плата оснащена современным набором программных инструментов для мониторинга и разгона - EasyTune 6.
Спецификация материнской платы GIGABYTE GA-M720-US3:
Производитель |
GIGABYTE |
Модель |
GA-M720-US3 |
Чипсет |
NVIDIA nForce 720D |
Процессорный разъем |
Socket AM2+ |
Поддерживаемые процессоры |
AM2+ / AM2 поддерживаемые процессоры: AMD Phenom FX / AMD Phenom X4 / AMD Phenom X3 / AMD Athlon X2 / AMD Athlon / AMD Sempron X2 / AMD Sempron |
Частота системной шины HyperTransport |
2000-5200 МТ/с |
Память |
Двухканальная архитектура памяти |
Слоты расширения |
1 x PCI Express x16 (PCI Express x16 соответствует PCI Express 2.0) |
Дисковая подсистема |
Встроено в чипсет: |
LAN |
Сетевой контроллер Realtek RTL8111C 10/100/1000 МБит/сек |
Контроллер IEEE-1394 |
Texas Instrument TSB43AB23, 2 разъема на задней панели и 1 разъем на материнской плате. |
Звуковая подсистема |
8-канальный HDA кодек Realtek ALC888 |
Питание |
24-контактный разъем питания ATX |
Охлаждение |
Пассивная система охлаждения, состоящая из алюминиевого радиатора |
Разъемы для вентиляторов |
1 x CPU |
Разъемы задней панели |
1 x COM |
Внутренние разъемы ввода/вывода |
24-контактный ATX |
BIOS |
2 x 8 МБит ПЗУ, с поддержкой технологии DualBIOS |
Возможности разгона |
Изменение частоты: FSB, PCI-Express, памяти. |
Контроль за состоянием системы |
Контроль температуры CPU |
Технологии уменьшения шума охлаждающей системы |
AMD Cool 'n' Quiet, CPU/System Smart Fan (динамическая программная регулировка частоты вращения вентилятора) |
Фирменные технологии |
Ultra Durable 3 |
Форм-фактор |
АТХ |
Габариты, мм |
305 x 215 |
Сайт производителя |
Новую версию BIOS и драйвера можно скачать с страницы поддержки. |
Все цены на GIGABYTE GA-M720-US3
Основой платы является чипсет NVIDIA nForce 720D, он обеспечивает и координирует работу всех элементов материнской платы. Чипсет поддерживает работу шин Hyper Transport 3.0 и PCI Express 2.0. Это позволяет ему работать с процессорами AMD Phenom FX, AMD Phenom X4, AMD Phenom X3, AMD Athlon X2, AMD Athlon, AMD Sempron X2, AMD Sempron и современными графическими ускорителями. Дополнительные контроллеры оборудования представлены следующими чипами:
- LAN – Realtek RTL8111C обеспечивает работу сети со скоростями 10/100/1000 МБит/сек;
- IEEE 1394 – Texas Instruments TSB43AB23;
- Audio – Realtek ALC888;
- Порты ввода/вывода, Dual BIOS, Floppy и аппаратный мониторинг компонентов системы – ITE IT8720.
Материнская плата GA-M720-US3 упакована в картонную коробку серого цвета с качественной цветной полиграфией. На коробке указаны все поддерживаемые платой технологии, поддерживаемые типы процессоров, тип процессорного разъема, тип поддерживаемой памяти и версия применяемой шины Hyper Transport. Также на коробке присутствует логотип Certified for Windows Vista. Габариты коробки 325х267 мм.
На обратной стороне упаковки указана информация по поддерживаемым платой технологиям и комплектному программному обеспечению.
Комплектация платы отличается аскетизмом – есть только самый необходимый минимум. В коробке с GIGABYTE GA-M720-US3 вы можете найти:
- Руководство пользователя материнской платы;
- Руководство по установке и подключению платы;
- DVD с драйверами и дополнительными утилитами;
- Один IDE кабель;
- Один FDD кабель;
- Два SATA кабеля;
- Заглушка на заднюю панель корпуса с цветовой маркировкой разьемов платы.
Компоновка материнской платы GA-M720-US3 не имеет серьезных недочетов. Почти все разъемы, кроме ATV12V, расположены достаточно удобно по краям платы и не вызывают никаких трудностей в процессе сборки системного блока. Не полюбившееся некоторым пользователям расположение разъемов SATA параллельно поверхности платы в этой модели исправлено, и разъемы установлены обычным образом. Правда, расположены они в непривычном месте, что обеспечило свободный доступ к защелкам модулей памяти. А вот параллельное расположение разъема IDE как раз отлично себя оправдывает, так как позволяет осуществить подключение накопителя без извлечения графического ускорителя, при условии, что шлейф подключен заранее.
Среди недостатков компоновки можно отметить то, что при использовании графического ускорителя с крупногабаритной системой охлаждения будет перекрыт доступ к ближайшему слоту PCI, также расположение и конфигурация радиатора южного моста может вызвать проблемы с установкой плат в слоты PCIE x1.
Система питания материнской платы построена с применением контроллера ISL6324, который управляет четырьмя фазами для питания ядра процессора и одной дополнительной фазой для питания северного моста процессора AMD. В схеме питания применены полимерные конденсаторы, полевые транзисторы K3919 и дроссели с ферромагнитным сердечником.
Охлаждение чипсета производится с помощью алюминиевого радиатора, который украшен логотипом компании.
Материнская плата GIGABYTE GA-M720-US3 оснащена шестью портами SATA, с помощью которых возможна работа накопителей в обычном режиме и построение RAID-массивов уровней 0, 1, 0+1, 5. Кроме того, плата оснащена двенадцатью портами USB, 4 из которых являются внутренними, а так же портами COM, FDD, IDE и IEEE 1394.
Работа системы Dual BIOS, портов COM, FDD и PS/2, а также системы мониторинга параметров платы обеспечивается контроллером IT 8720F.
Звуковая подсистема платы GIGABYTE GA-M720-US3 построена на 8-канальном звуковом HDA-кодеке Realtek ALC888.
Взаимодействие по сетевому интерфейсу материнская плата GA-M720-US3 осуществляет с помощью установленного на ней контроллера Realtek RTL8111C, поддерживающего скоростные режимы 10/100/1000 МБит/с.
Работу двух внешних и одного внутреннего порта скоростной последовательной шины IEEE 1394 обеспечивается контроллером Texas Instruments TSB43AB23. Внутренний порт шины IEEE 1394 имеет голубой цвет и снабжен защитной заглушкой.
Материнская плата GIGABYTE GA-M720-US3 имеет четыре разъема для подключения вентиляторов. Два 4-контактных разъема предназначены для подключения вентилятора процессора и корпусного вентилятора. Два 3-контактных разъема используются для подключения второго корпусного вентилятора и вентилятора блока питания. Все разъемы обеспечивают контроль скорости вращения подключенных вентиляторов.
Задняя панель материнской платы GIGABYTE GA-M720-US3 содержит следующие порты ввода/вывода: два PS/2 для подключения клавиатуры и манипулятора «мышь», 8 портов USB, S/PDIF - оптический и коаксиальный, два порта IEEE 1394a (4-контактный и 6-контактный), порт LAN c разъемом RJ-45, который снабжен двумя светодиодными индикаторами режимов работы, и шесть разъемов mini-jack 3,5 мм для подключения многоканальной звуковой подсистемы.
Кроме того, материнская плата GA-M720-US3 имеет одну приятную конструктивную особенность в виде установленной с обратной стороны платы металлической планки жесткости к которой, сквозь отверстия в плате, крепится пластиковая рамка крепления вентилятора процессора. Планка обеспечивает изгибную жесткость материнской платы в области процессорного разъема. Это очень важно, так как в настоящее время крепеж некоторых вентиляторов имеет избыточную жесткость и может вызвать деформацию рамки, а через нее и материнской платы.
BIOS
BIOS материнской платы GIGABYTE GA-M720-US3 создан с применением кода компании AWARD. BIOS имеет богатый набор настроек, который будет полезен заядлому оверклокеру. Весь набор параметров для разгона сосредоточен в разделе MB Intelligent Tweaker (M.I.T).
Основные параметры BIOS, касающиеся разгона и тонкой настройки материнской платы GA-M720-US3, сгруппированы в таблице:
Параметр |
Название пункта меню |
Диапазон |
Шаг |
Процессорные технологии |
Cool’n’Quiet |
|
|
Процессорный множитель |
CPU Clock Ratio |
x5 – max |
0,5 |
Частота контроллера памяти |
CPU NortnBridge Freq |
x5 – x20 |
1 |
Частота системной шины |
CPU Frequency |
200-600 МГц |
1 |
Частота шины PCI Express |
PCIE Clock |
90-200 МГц |
1 |
Разрядность шины HyperTransport |
HT Link Width |
8, 16 |
|
Частота шины HyperTransport |
HT Link Frequency |
200 – 1800 МГц |
200 МГц |
Множитель частоты памяти |
Memory Clock |
2,00/2,66/3,33/4/5,33 |
|
Подстройка частоты отдельных ядер |
Core NVCC Percentage |
От -12% до +12% |
2% |
Тактовая частота графического ядра |
VGA Core Clock |
От 1% до 50% |
1% |
Напряжение памяти DDR2 |
DDR2 Voltage Control |
От 0,1 до 0,3 |
0,1 |
Напряжение чипсета и шины PCIE |
Chipset/PCIE Voltage |
От 0,1 до 0,2 |
0.1 |
Напряжение шины HT Link |
HT-Link Voltage |
От 0,1 до 0,2 |
0.1 |
Напряжение северного моста |
CPU NB VID Control |
От +6 до -6 |
0,025 |
Напряжение процессора |
CPU Voltage Control |
От +6 до -6 |
0,025 |

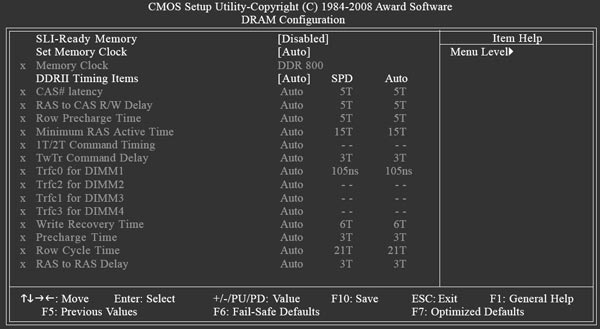

Настройки таймингов и режимов работы оперативной памяти находятся в разделе DRAM Configuration.

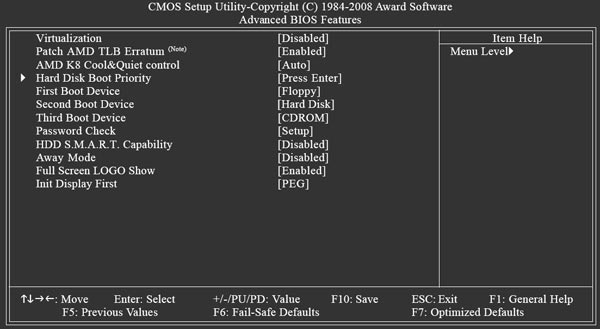

Раздел Advanced BIOS Features позволяет включать, настраивать и использовать преимущества современных процессорных технологий, таких как виртуализация и AMD TLB Erratum (для обхода ошибки в ядрах AMD Phenom 9500 и 9600). Также в этом разделе можно выбрать последовательность устройств для загрузки и установить пароль для доступа к настройкам.

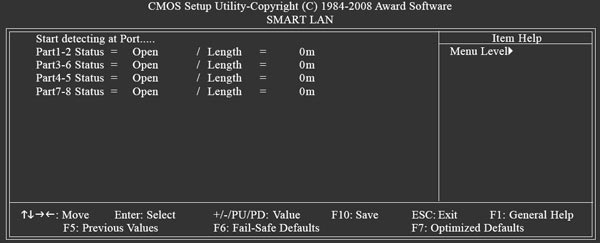

Приятной особенностью BIOS рассматриваемой материнской платы является технология SMART LAN, которая позволяет диагностировать сетевое подключение и аппроксимировать длину кабеля до обнаруженной неполадки.
Раздел PC Health Status позволяет контролировать такие параметры как: напряжение на ядре процессора, напряжение на памяти, напряжение от источника питания по каналам 3,3 и 12 Вольт, температуру процессора и материнской платы.
Так же в этом разделе можно настроить пороги срабатывания сигнализации по измеренным величинам температуры и частоте вращения вентиляторов, подключенных к материнской плате. Здесь же включается автоматическое управление скоростью вращения процессорного вентилятора.
Тестирование
В процессе тестирования материнской платы GIGABYTE GA-M720-US3 был использован следующий комплект оборудования:
Процессор |
AMD Athlon 64X2 3600+ |
Вентилятор процессора |
Akasa AK859 CU для Socket 754/939/940/AM2 |
Оперативная память |
2х DDR2-1200 @800 1024 МБ Kingston PC9600 |
Графический ускоритель |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жесткий диск |
Samsung HD080HJ 80 Гб 7200rpm 8 МБ SATA-300 |
Привод оптических дисков |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic SS-650JT Active PFC F3 |
Корпус |
COLORSit ATX-L8032 + 92 мм SilverStone FN91 |

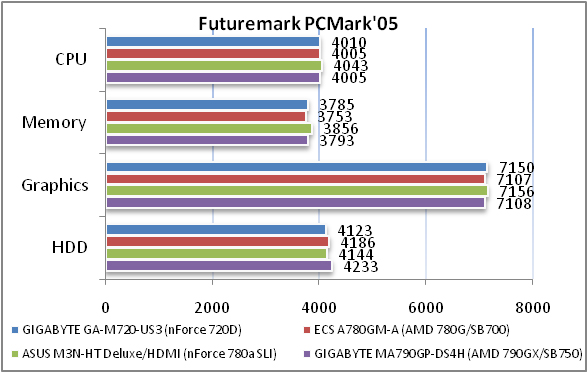

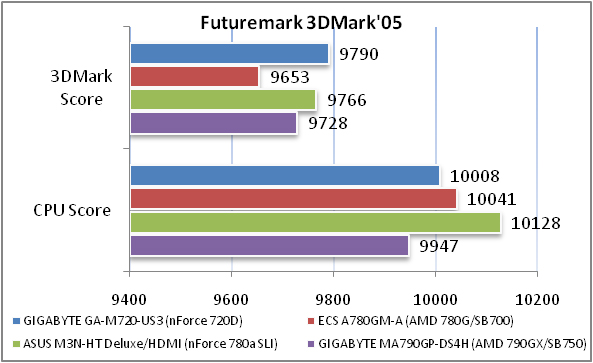

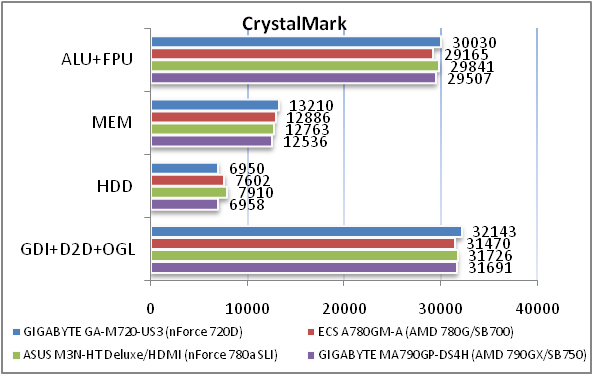

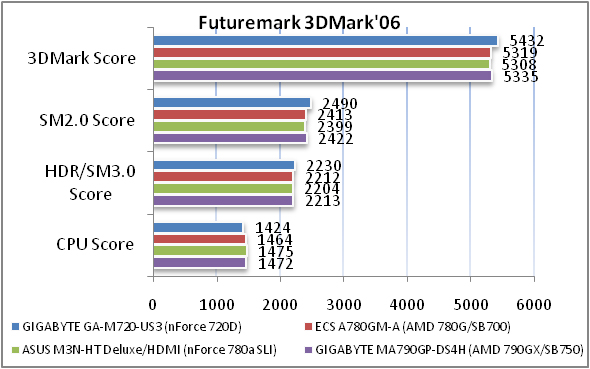

Результаты тестов показывают, что материнская плата GIGABYTE GA-M720-US3 демонстрирует хорошую производительность для своего класса, сравнимую с другими платами текущей линейки продуктов компании. Палата может быть рекомендована для сборки достаточно мощного домашнего компьютера для решения большинства повседневных задач.
Тестирование звуковой подсистемы материнской платы, построенной на базе 8-канального звукового HDA-кодека Realtek ALC888.
Общие результаты (RightMark Audio Analyzer)
Wave Mapper, 16-bit, 44 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.09, -0.12 |
Очень хорошо |
Уровень шума, дБ (А) |
-86.4 |
Хорошо |
Динамический диапазон, дБ (А) |
85.0 |
Хорошо |
Гармонические искажения, % |
0.131 |
Средне |
Гармонические искажения + шум, дБ(A) |
-52.7 |
Плохо |
Интермодуляционные искажения + шум, % |
0.256 |
Средне |
Взаимопроникновение каналов, дБ |
-85.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.305 |
Средне |
Общая оценка |
|
Хорошо |
Wave Mapper, 32-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.12, -0.22 |
Очень хорошо |
Уровень шума, дБ (А) |
-83.5 |
Хорошо |
Динамические диапазон, дБ (А) |
85.4 |
Хорошо |
Гармонические искажения, % |
0.0043 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-77.7 |
Средне |
Интермодуляционные искажения + шум, % |
0.016 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-80.6 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Обвязка звукового кодека выполнена на достаточно хорошем уровне, что должно обеспечить приемлемое звучание подключенной аудиосистемы.
Возможности разгона
Возможности разгона материнской платы GIGABYTE GA-M720-US3 тестировались с использованием двух различных процессоров компании AMD:
- Двухъядерного AMD Athlon 64 X2 3600+ ;
- Четырехъядерного AMD Phenom X4 9550.

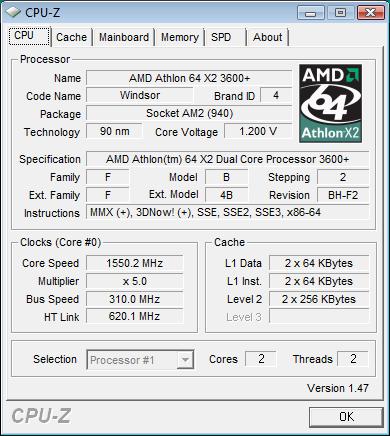

При использовании двухъядерного процессора AMD Athlon 64 X2 3600+ материнская плата заработала с частотой системной шины 310 МГц, что является очень хорошим результатом.
А вот при использовании четырхъядерного процессора AMD Phenom X4 9550 частоту системной шины удалось поднять до 253,3 МГц.

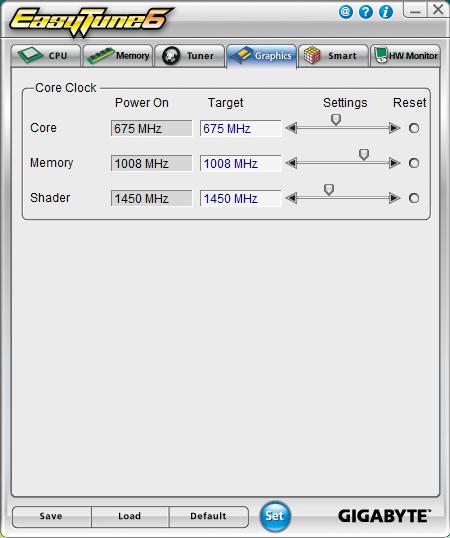

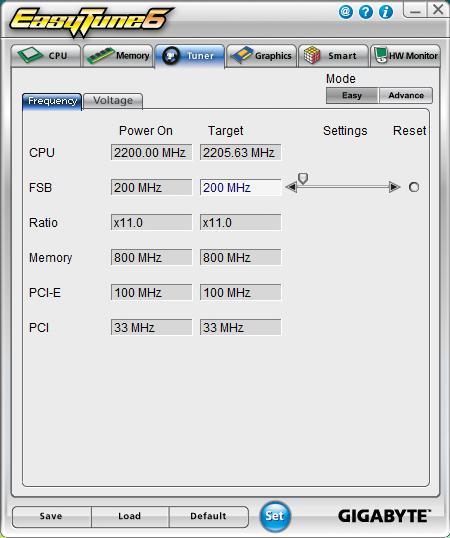

Экспериментам по разгону может помочь комплексная утилита EasyTune 6, которой укомплектована материнская плата.

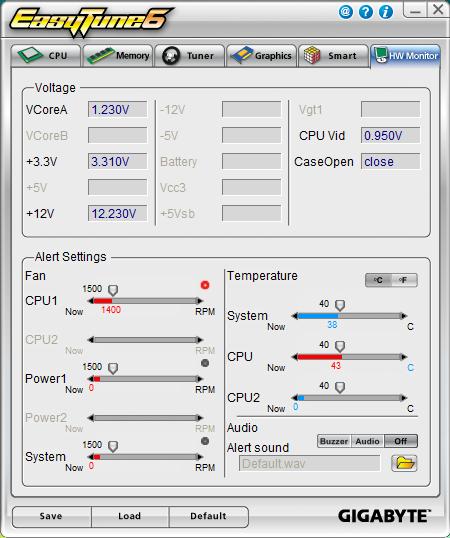

Кроме отображения характеристик процессора, памяти и графического ускорителя, утилита EasyTune 6 имеет окно мониторинга, в котором отображаются частота вращения подключенных к плате вентиляторов, необходимые напряжения и измеренные величины температуры.
Выводы
Рассмотренная материнская плата GIGABYTE GA-M720-US3, несмотря на принадлежность к бюджетному сегменту продуктов компании GIGABYTE, демонстрирует хорошую производительность. В паре с двухъядерными процессорами плата имеет хороший разгонный потенциал, что отчасти является результатом грамотно разработанной прошивки BIOS, обладающей хорошим диапазоном настроек необходимых параметров. Плата оснащена всеми наиболее актуальными портами ввода/вывода и построена с применением новых технологий компании GIGABYTE, что, несомненно, поможет пользователю собрать на ее основе хороший, производительный компьютер.
Достоинства:
- поддержка всех современных процессоров AMD;
- отличные возможности расширения;
- хорошие возможности разгона;
- наличие 12 портов USB и трех портов IEEE 1394.
Недостатки:
- минимизированная комплектация;
- неудачная конфигурация радиатора чипсета, что может помешать установке плат в слоты PCIE x1 (например, платы Creative SB X-Fi Xtreme Audio PCI-E 1x);
- не очень удобное располодение разъема питания ATX12V.
Автор: Алексей Пальчиков
Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.
Выражаем благодарность компании Kingston за предоставленную для тестирования оперативную память Kingston DDR2-1200 KHX9600D2K2/2G.
