Обзор и тестирование материнской платы GIGABYTE GA-P55-UD4P

На страницах нашего сайта мы уже успели познакомиться с новой линейкой материнских плат компании GIGABYTE, основанных на наборе логики Intel P55 Express. Это были продукты как бюджетного сектора, например GIGABYTE GA-P55M-UD2, так и High-End решения, вроде GIGABYTE GA-P55-UD6. Однако, как было сказано в одном из обзоров, политика компании предусматривает удовлетворение спроса во всех потребительских нишах, и поэтому сегодня мы рассмотрим решение так называемого Performance-класса – материнскую плату GIGABYTE GA-P55-UD4P.

GIGABYTE GA-P55-UD4P

Напомним, что к Performance-классу относятся продукты, которые по своим характеристикам лишь немного уступают флагманским моделям, но при этом стоят значительно дешевле. Так сказать «оптимальное соотношение цены и производительности». Этот класс продуктов очень любят оверклокеры, так как зачастую они имеют значительный разгонный потенциал и легко догоняют, а то и превосходят старшие модели. Вот и сегодня нам предстоит в этом убедиться на примере тестируемой материнской платы.

Внешний вид, комплектация, спецификация

GIGABYTE GA-P55-UD4P

Как и предыдущие материнские платы от GIGABYTE на Intel P55 Express, плата GIGABYTE GA-P55-UD4P попала к нам в виде тестового сэмпла, то есть без коробки и комплектации. Ориентировочно упаковка должна выглядеть вот так. На ее лицевой стороне нарисован большой логотип, свидетельствующий о том, что данная материнская плата принадлежит к серии Ultra Durable 3. Рядом с ним находится немного меньший логотип, который оповещает о поддержке материнской платой фирменного набора дополнительных функций Smart6.

По заверениям производителя, материнская плата GIGABYTE P55-UD4P в обязательном порядке комплектуется:

  • диском с ПО и драйверами;
  • руководством пользователя и кратким руководством по сборке системы;
  • заглушкой на заднюю панель;
  • четырьмя SATA-кабелями;
  • одним IDE-кабелем;
  • соединительным мостиком для организации связки SLI.

Кроме этого, в зависимости от региона поставки и ревизии платы с ней в комплекте могут попадаться следующие аксессуары:

  • один FDD-кабель;
  • планка на заднюю панель с двумя USB-портами;
  • планка на заднюю панель с двумя IEEE 1394a-портами;
  • два переходника питания с разъема Molex на SATA;
  • цифровой аудиокабель для подключения S/PDIF входа;
  • модуль для вывода COM-порта;
  • модуль для вывода LPT-порта.

Как вы могли заметить, из обязательного комплекта поставки, по сравнению с более дорогими материнскими платами данного производителя, исчезла фирменная планка на заднюю панель с портами eSATA. Не то что бы очень критичное упущение, но все же неприятно – нам она очень нравится и пользоваться ей очень удобно. Но взамен исчезнувшей планки с eSATA-портами появился модуль для вывода LPT-порта, правда в списке опциональных компонентов, а не обязательных.

Спецификация:

Модель

GIGABYTE Ga-P55-UD4P

Поддерживаемы процессоры

LGA 1156 Intel Core i5/ Intel Core i7

Набор системной логики

Intel P55 Express

Тип поддерживаемой памяти

4 x DIMM, до 16 ГБ, DDR3 2200/1333/1066/800 MГц
Поддержка двухканального режима и Extreme Memory Profile (XMP)

Слоты расширения

2 порта PCI Express 2.0 x16 (синий работает в режиме х16, оранжевый – в режиме х8)
3 x PCI Express x1 порта
2 x PCI порта

Технологии объединения видеокарт

Поддерживается ATI CrossFireX и NVIDIA SLI

Дисковая подсистема

Набор системной логики:
 - 6 x SATA 3Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип GIGABYTE SATA2:
 - 1 х IDE разъем
 - 2 х SATA 3 Гб/с с поддержкой RAID 0, 1 и JBOD

Два чипа JMicron 362:
 - 2 x eSATA 3Гб/с с поддержкой RAID 0, 1 и JBOD.

Чип iTE IT8720:
 - 1 х FDD разъем.

Поддержка LAN

Два гигабитных контроллера Realtek RTL8111D с поддержкой Teaming и Smart Dual LAN

Звуковая подсистема

8-канальный аудио-кодек Realtek ALC889A с поддержкой Dolby Home Theater

IEEE 1394

Чип T.I. TSB43AB23:
 -  до 3 портов IEEE 1394a (2 на задней панели, 1 через выносную планку)

USB

14 х USB2.0/1.1 портов (10 на задней панели и 4 через выносную на заднюю панель планку)

Внешние порты I/O

1 x PS/2 комбинированный порт для клавиатуры или мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
2 x IEEE1394a порта
2 x LAN (RJ45) порта
2 x eSATA порта
10 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный разъем питания ATX
1 х 8-контактный разъем питания ATX
2 x разъема USB  для поддержки 4 USB-портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов (синие)
2 х SATA порта от чипа GIGABYTE SATA 2 (белые)
1 x разъем кулера CPU
4 x разъемов для кулеров корпуса
1 x IEEE1394a разъем
1 х разъем COM-порта
1 x разъем LPT-порта
1 х S/PDIF вход
1 х S/PDIF выход
Разъем системной панели

BIOS

2x16 Mб AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.gigabyte.com.tw/

Свежие версии драйверов можно скачать тут.
Свежие версии прошивки BIOS можно скачать тут.

Все цены на GIGABYTE GA-P55-UD4P

Кроме стандартных функций, отображенных в спецификации, материнская плата GIGABYTE GA-P55-UD4P поддерживает весь перечень фирменных технологий, который более подробно описаны здесь.

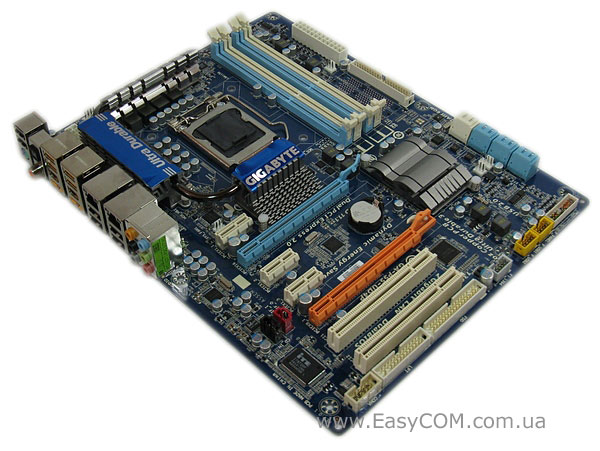

GIGABYTE GA-P55-UD4P

GIGABYTE GA-P55-UD4P

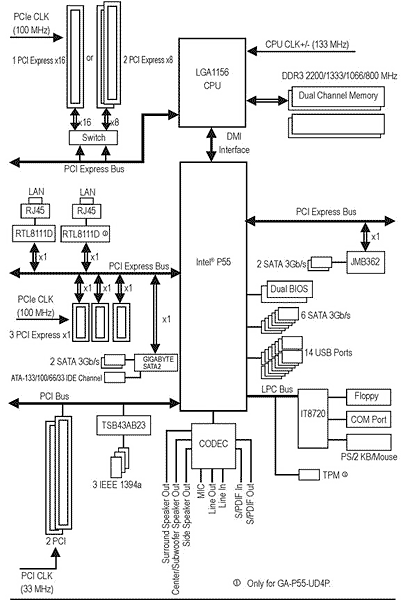

Прежде чем приступить к осмотру компоновки платы кратко прокомментируем спецификацию. От более дорогой платы GIGABYTE GA-P55-UD5 героиню сегодняшнего обзора отличают отсутствие третьего слота PCI-e 2.0 x16, который, кстати, особо то и не нужен, и пары портов SATA2. Радует то, что осталась поддержка XMP, также как и понравившийся нам аудиокодек Realtek ALC889A, но посмотрим, как выполнена его обвязка в этой плате.

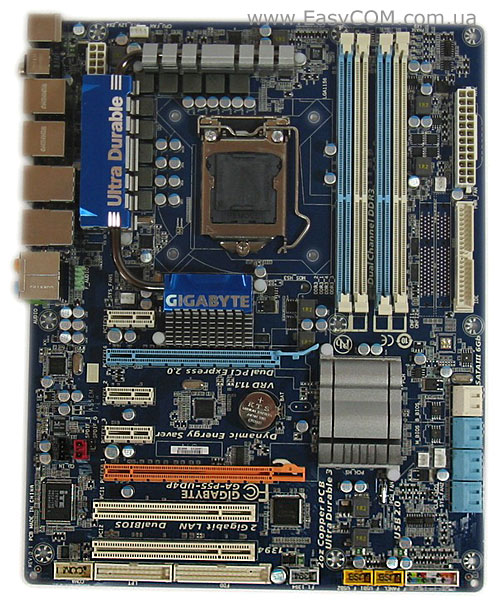

Ну а теперь о главном. Несмотря на то, что материнская плата GIGABYTE GA-P55-UD4P имеет достаточно серьезную систему охлаждения на основе тепловой трубки, пользы от нее ровным счетом никакой. Обратите внимание на фото материнской платы и на ее схему. Набор системной логики Intel P55 Express расположен на месте южного моста и накрыт отдельным небольшим радиатором. Центральный же радиатор, от которого исходит тепловая трубка, не накрывает собой абсолютно ничего – он просто прижат к текстолиту. В представительстве компании-производителя нам пояснили, что данный ход был сделан для того, что бы пользователи видели перед собой привычную «полноценную» материнскую плату. Логика производителя приблизительно такова: «Мощная плата должна мощно выглядеть». В принципе некий моральный эффект это оказывает, но только на неискушенного в компьютерном железе покупателя. А вот на практике такой подход имеет ряд недостатков. Во-первых, это увеличение стоимости. Во-вторых, это место, которое занимают ненужные элементы на текстолите. На нашем форуме уже были жалобы на то, что центральный радиатор мешает установить полноразмерную карту расширения в верхний слот PCI-e x1. В случае с данной платой этот радиатор можно было бы вовсе не устанавливать, а на его месте распаять полноразмерный слот PCI или даже PCI-e. Но, мы можем лишь хвалить или критиковать, а что распаивать на материнской плате, все же, решать производителю. Мы же остаемся на стороне технически грамотных решений и здравого смысла.

GIGABYTE GA-P55-UD4P

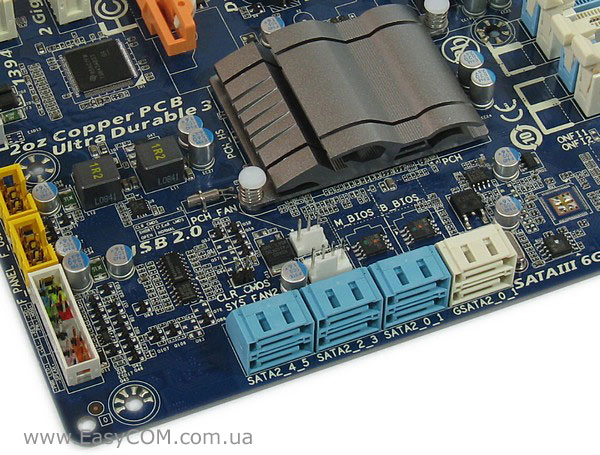

Правый нижний угол материнской платы, который всегда был традиционным местом размещения южного моста, теперь стал «прибежищем» единственной микросхемы набора системной логики. Как мы уже говорили, она накрыта небольшим алюминиевым радиатором. Этого вполне достаточно, так как нагревается чипсет Intel P55 Express не сильно, имея TDP всего 5 Вт. Сразу же за восемью портами SATA2 расположены две микросхемы BIOS – основная и резервная, которые в сумме объединены под названием Dual BIOS. Немного левее от них расположена перемычка для сброса настроек BIOS, так что в случае чего придется действовать «по-старинке»  – это уже не так удобно, как с помощью специальной кнопки в более дорогих моделях, но вполне терпимо. Обратите внимание на надпись правее от портов SATA2 – там написано SATA 3 6 Гб/с. Видимо, первоначально материнская плата разрабатывалась с учетом использования нового интерфейса, однако возникшие проблемы со сторонними чипами, о которых широко известно, заставили инженеров компании GIGABYTE отказаться от их применения, ровно, как и инженеров других ведущих компаний.

GIGABYTE GA-P55-UD4P

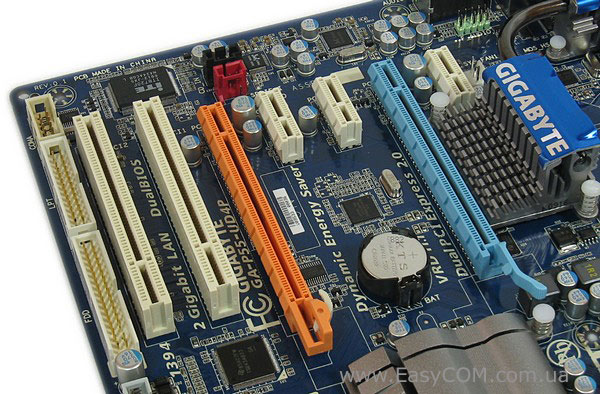

Конфигурация слотов расширения весьма удачная, если не считать проблему с верхним слотом PCI-e x1. Слоты для видеокарт разнесены на достаточное расстояние, что позволит организовать хороший приток свежего воздуха даже при установке пары видеоускорителей с двухслотовыми системами охлаждения. Целых два слота PCI позволят не спешить переходить на новомодные устройства для PCI-e x1, а спокойно использовать «старые» дискретную звуковую карту или ТВ-тюнер.

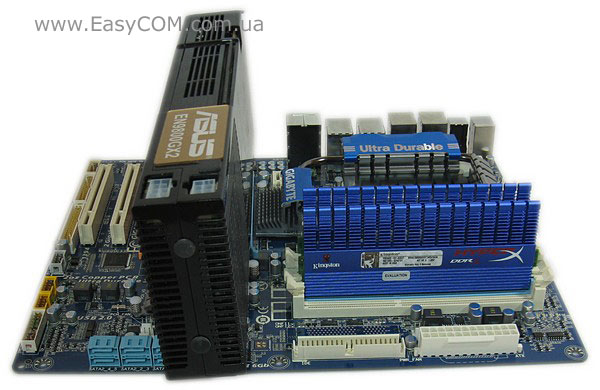

Установленная видеокарта с габаритной системой охлаждения не вызывает практически никаких конфликтов с элементами системной платы. Доступ к защелкам слотов оперативной памяти остался свободным, хотя к двум белым портам SATA2 немного затруднен, но не перекрыт. К последним целесообразно подключить, например, DVD-привод или другой накопитель, который не будет часто отключаться.

GIGABYTE GA-P55-UD4P

Узел стабилизации питания процессора насчитывает десять виртуальных фаз. К сожалению, количество реальных фаз нам выяснить не удалось, так как или микросхема ШИМ-генератора очень удачно спрятана на текстолите, или не промаркирована – нам её найти не удалось. Свободного пространства вокруг процессорного разъема достаточно для установки габаритных систем охлаждения.

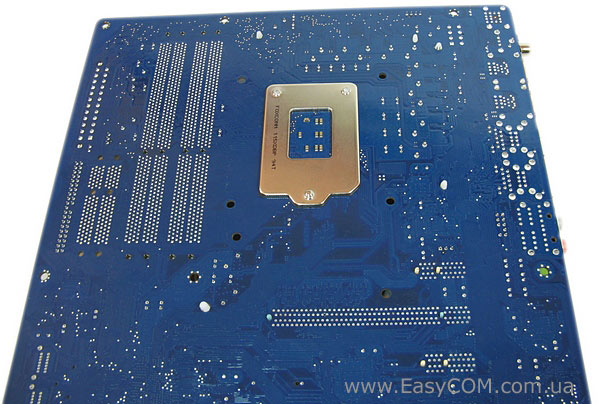

На обратной стороне процессорного разъема находится опорная пластина, которая защищает «околосокетное пространство» от прогибания. Каких-либо силовых элементов на обратной стороне платы не распаяно, все поместилось на лицевой.

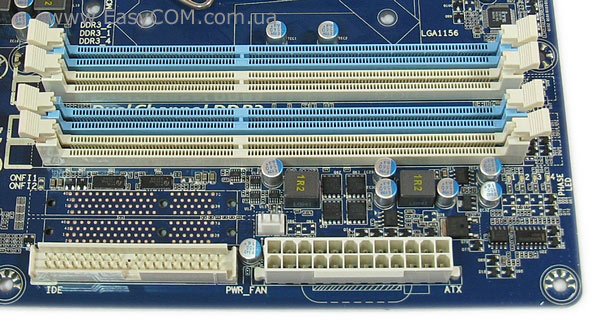

Основной разъем питания расположен в правом верхнем углу материнской платы – здесь он не мешает никому и ничему. Под ним расположен разъем IDE – тоже весьма удачное место для его расположения. Материнская плата GIGABYTE GA-P55-UD4P поддерживает до четырех модулей памяти стандарта DDR3 в двухканальном режиме и максимальным объемом до 16 ГБ.

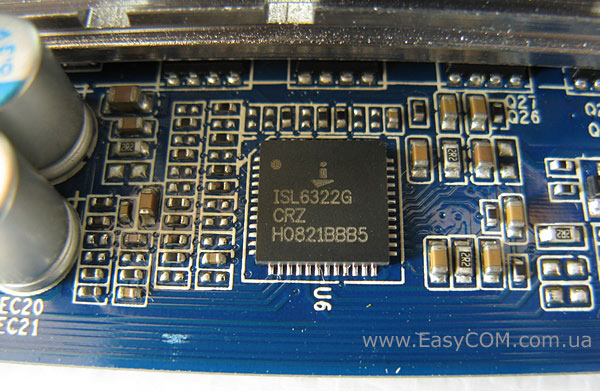

Для их питания используется двухфазный ШИМ-генератор Intersil ISL6322G, что должно обеспечить стабильное питание для емких и оверклокерских модулей.

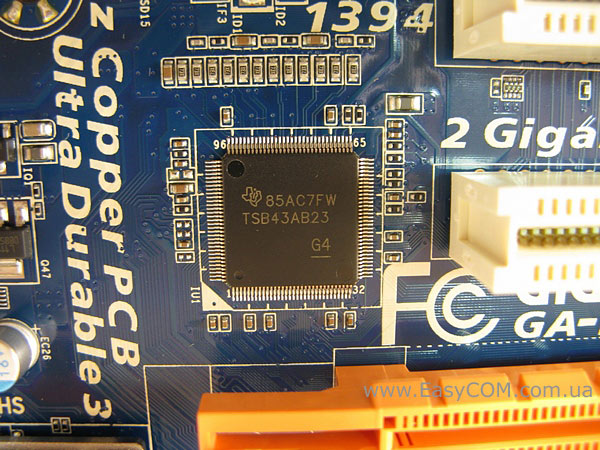

За поддержку трех портов IEEE 1394a отвечает сторонний чип TSB43AB23.

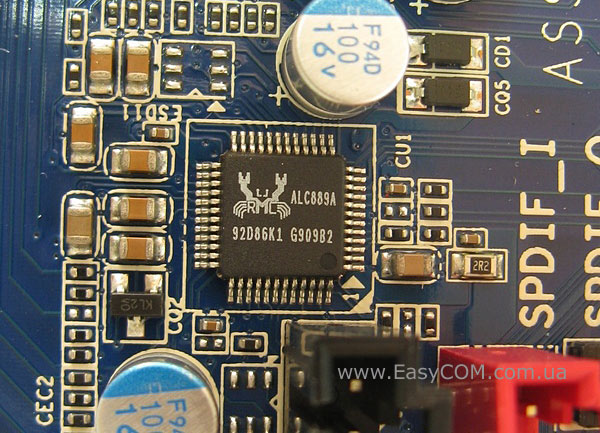

За вывод звука отвечает уже знакомый нам кодек Realtek ALC889A. В предыдущих тестированиях он заслужил достаточно высокие оценки, как для интегрированного решения. Посмотрим, как он справится с тестовым заданием сегодня.

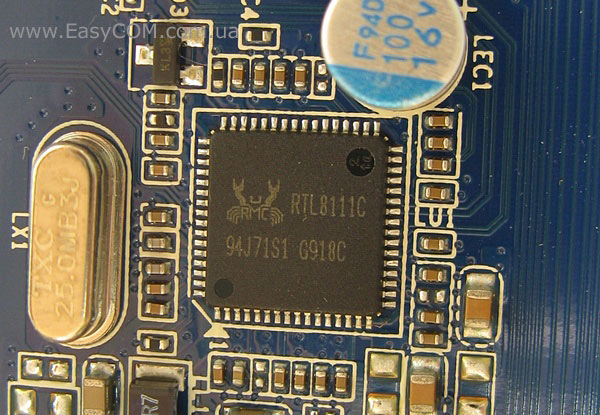

А вот с сетевыми контроллерами вышло недоразумение – в спецификации указаны микросхемы Realtek RTL8111D, но, как мы видим, на практике применены более ранние версии Realtek RTL8111С.

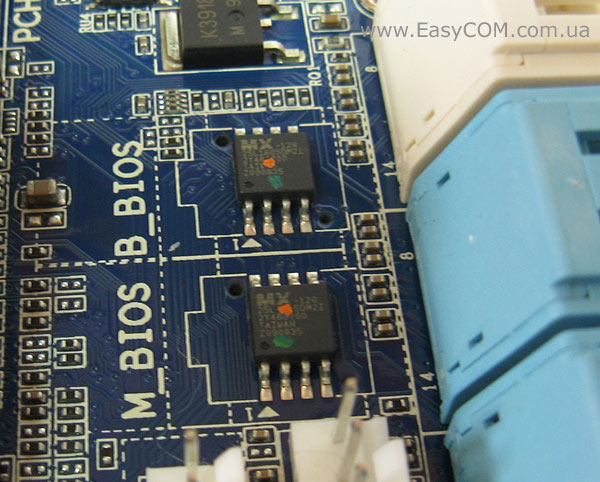

Ну и, конечно же, тестируемая материнская плата поддерживает давно полюбившуюся всем поклонникам продукции компании GIGABYTE технологию Dual BIOS. Она предусматривает распайку одновременно двух микросхем BIOS, что практически полностью исключает все возможные неисправности, связанные с BIOS, и помогает устранять последствия неудачного обновления прошивки.

GIGABYTE GA-P55-UD4P

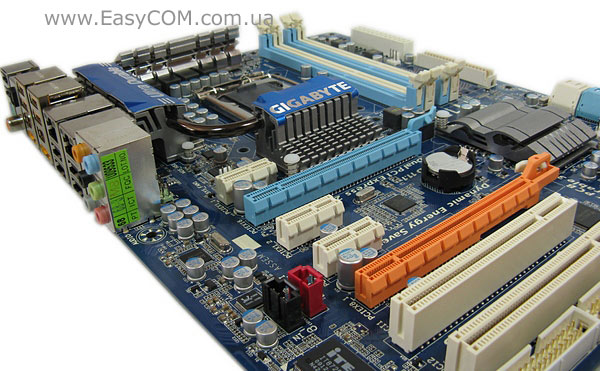

Пару слов о системе охлаждения. Как мы уже писали, центральный радиатор не обеспечивает какой-либо функциональности, он сделан лишь для красоты и для того, чтобы помешать установке полноразмерных плат расширения в разъем PCI-e x1. Охлаждение на силовых элементах стабилизатора питания более чем достаточное – массивные алюминиевые радиаторы с медной тепловой трубкой. Набор системной логики накрыт самым маленьким из установленных радиаторов, который расположен на месте привычного южного моста. Он не соединен тепловой трубкой с центральным радиатором, а, следовательно, последний не сможет помочь рассеивать тепло.

GIGABYTE GA-P55-UD4P

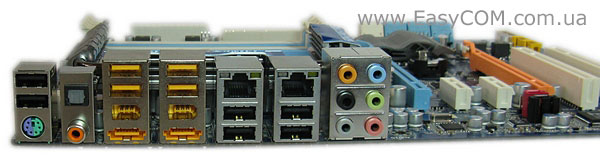

На достаточно функциональную интерфейсную панель материнской платы GIGABYTE GA-P55-UD4P вынесен следующий набор разъемов:

  • 1 x комбинированный порт PS/2 для клавиатуры или мышки;
  • 1 х оптический S/PDIF выход;
  • 1 х коаксиальный S/PDIF выход;
  • 2 x IEEE1394a-порта;
  • 2 x порта LAN (RJ45);
  • 2 x eSATA-порта;
  • 10 x портов USB 2.0/1.1;
  • 6 х аудио разъемы.

BIOS

Пришло время рассмотреть базовую систему ввода-вывода на тестируемой сегодня материнской плате. Применена традиционная BIOS, основанная на коде Award.

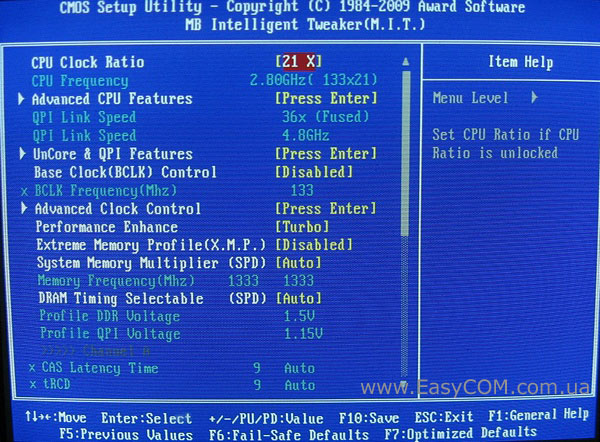

Сразу же переходим к рассмотрению настроек для разгона, которые собраны в меню «MB Inteligent Tweaker (M.I.T.)». Для удобства, мы свели их в единую таблицу.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach, Virtualization





Множитель шины QPI

QPI Clock Ratio

x32, x36



Процессорный множитель

CPU Clock Ratio

9 - max.

1

Количество активных ядер

CPU Cores Enabled

1 - max

1

Частота системной шины, МГц

BCLK Frequency

100 - 1200

1

Делитель для памяти

System Memory Multipllier (SPD)

6, 8, 10, 12



Частота шины PCI Express

PCI Express Frequency

 90 - 150

1

Фирменная технология динамического разгона

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Улучшение производительности системы

Performance Enhance

Standart, Turbo, Extreme



Поддержка XMP

Extreme Memory Profile (X.M.P.)

Disable, Profile 1, Profile 2



Амплитуда сигналов процессора

CPU Clock Drive

700, 800, 900, 1000 мВ



Амплитуда сигналов шины PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мВ



Сдвиг сигналов ЦП

CPU Clock Skew

0 – 750 пс



Сдвиг сигналов I\O Hub

IOH Clock Skew

0 – 750 пс



Режим установки задержек памяти

DRAM Timing Selectable

Auto, Quick, Expert



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, Round Trip, Different DIMMs, Different Ranks, On The Sanc Rank



Напряжение на процессоре, В

CPU Vcore

0,50000-1,9 В

0,00625 В

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

1,12 – 2 В

0,02 В

Напряжение на северном мосте

PCH Core

1- 2,0 В

0,2 В

Напряжение питания ФАПЧ

CPU PLL

1,3 – 2,54 В

0,02 - 0,1 В

Напряжение на модулях памяти, В

DRAM Voltage

1,3 – 2,6 В

0,02 – 0,1 В



DRAM Termination

0,49 - 1,95

0,02 – 0,025 В



Ch-A (B) Data VRef.

0,67 – 0,94 В

0,01 В



Ch-A (B) Address VRef.

0,68 – 0,94 В

0,01 В

Калибровка питающей линии

Load-Line Calibration

Enable, Disable



Набор настроек для разгона у GIGABYTE GA-P55-UD4P ничем не хуже, чем у более дорогих материнских плат. Присутствуют абсолютно все необходимые функции и предоставлены весьма широкие пределы их регулирования. Нам остается лишь надеяться на хороший разгонный потенциал.

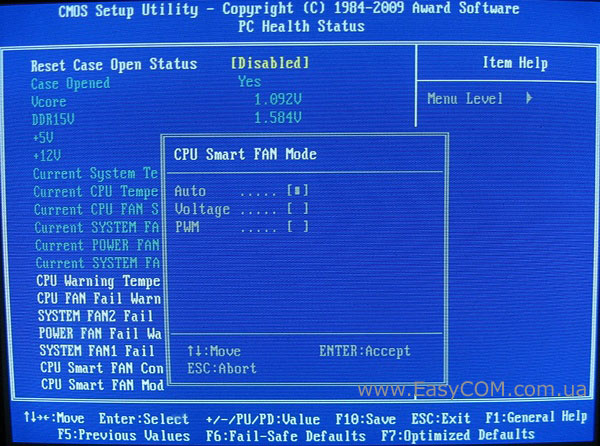

В меню «PC Health Status» есть мониторинг основных параметров работы системы. К сожалению, материнская плата поддерживает управление скоростью вращения только вентилятора на процессорном кулере. Автоматическая регулировка частоты вращения корпусных вентиляторов не предусмотрена. Видимо, таким образом производитель стимулирует пользователей покупать более тихие и дорогие модели корпусных вентиляторов.
