Обзор и тестирование материнской платы GIGABYTE GA-P55A-UD3

GIGABYTE GA-P55A-UD3

Итак, сегодня мы рассмотрим материнскую плату GIGABYTE GA-P55A-UD3, которая является ярким представителем новой улучшенной серии материнских плат под общим названием «333 Onboard Acceleration».

GIGABYTE GA-P55A-UD3

Поставляется материнская плата в добротной картонной коробке, которая, как обычно для продуктов компании GIGABYTE, имеет очень качественную и стильную полиграфию. Наше внимание сразу же привлекает огромный логотип новой серии «333 Onboard Acceleration». Он стилизован под три реактивные турбины, следовательно, от нововведений в данной серии материнских плат стоит ожидать увеличения производительности.

GIGABYTE GA-P55A-UD3

Обратная сторона коробки красочно и доступно поясняет нам суть нововведений. Прежде чем мы остановимся на них подробней, хотелось бы напомнить об уже давно известных, но от этого не менее полезных особенностях платы.

Плата сконструирована по технологии Ultra Durable 3 – это предполагает исключительную надежность компонентов и улучшенную тепло- и электропроводимость платы.

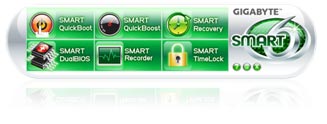

Также, в комплекте с материнской платой предоставляется фирменное ПО, объединенное в комплекс Smart 6. В него входят шесть утилит с дружественным пользовательским интерфейсом, которые позволяют легко управлять многими функциями ПК, а именно:



– ускорение времени загрузки системы;



– разгон системы одним нажатием кнопки;



– восстановление из резервной копии системы;



– восстановление из резервной копии прошивки BIOS;



– мониторинг состояния системы;



– повременной контроль доступа к ПК.

Ну и не обошлось без фирменной технологии энергосбережения, называющейся Dynamic Energy Saver 2. Суть её ясна, и останавливаться на ней не стоит.

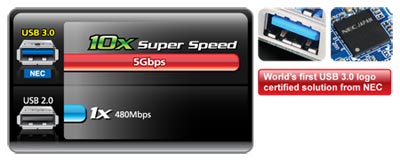

Теперь же давайте посмотрим, какие особенности несет в себе новая серия плат «333». Во-первых, это поддержка стандарта USB 3.0.





Производитель применяет сторонний чип производства компании NEC для обеспечения совместимости с данным стандартом. Пропускная способность нового интерфейса составляет 5 Гб/с, что позволяет обеспечить скорость передачи данных вплоть до 10 раз выше по сравнению с интерфейсом USB 2.0.

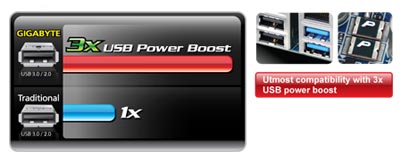

Во-вторых, компания GIGABYTE применила новый дизайн цепи питания USB-портов, что позволило увеличить подаваемую мощность в 3 раза.





Данное нововведения окажется очень полезным для владельцев переносных жестких дисков или 3G-модемов. Очень часто мощности обычного USB-порта не хватает для питания таких устройств и приходится применять либо короткие кабели, либо специальные кабели для разветвления питания на два USB-порта. Теперь же эта проблема решена в корне.

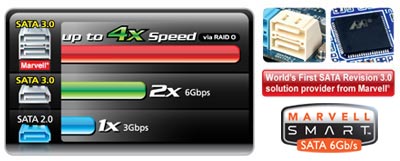

Третья «тройка» в логотипе это поддержка интерфейса SATA 3.0 с пропускной способностью 6 Гб/с.



Используемый для этого чип производства компании Marvell обеспечивает не только поддержку SATA 3.0, но еще и создание RAID-массивов, поэтому в суммарном итоге возможно добиться до 4-х кратного прироста производительности дисковой подсистемы по сравнению с одиночным жестким диском стандарта SATA 2.0.

Итак, основные особенности платы и примененные фирменные технологии мы рассмотрели, так что теперь пришло самое время открыть коробку и посмотреть что же там внутри.

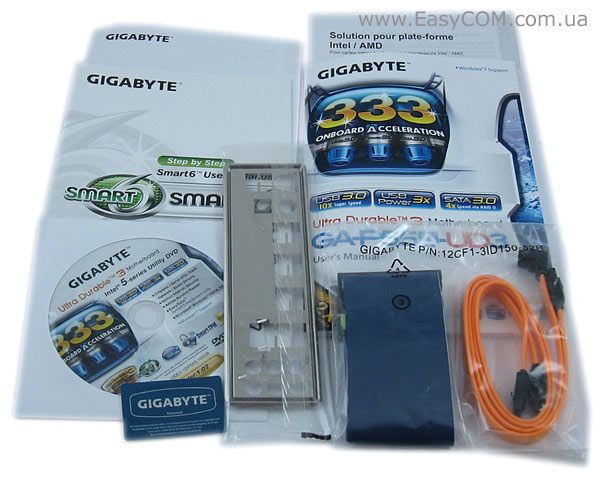

Кроме самой материнской платы, производитель положил в коробку следующий набор:

  • диск с ПО и драйверами;
  • руководство пользователя и буклет быстрой установки;
  • руководство для программного комплекса Smart 6;
  • заглушку на заднюю панель корпуса;
  • наклейку на корпус;
  • IDE-шлейф;
  • два SATA-кабеля.

Честно сказать, комплект поставки бедноват. Мы ожидали от компании GIGABYTE более щедрого набора аксессуаров. Хотелось бы увидеть в новой серии материнских плат какие-то оригинальные кабеля, переходники, планки и прочую полезную мелочь, или, на худой конец, хотя бы привычный выносной модуль для вывода портов USB и SATA. Но, увы, всего этого мы не увидели.

Спецификация:

Модель

GIGABYTE GA-P55A-UD3

Поддерживаемы процессоры

LGA 1156 Intel Core i5/ Intel Core i7

Набор системной логики

Intel P55 Express

Тип поддерживаемой памяти

4 x DIMM, до 16 ГБ, DDR3 2200/1333/1066/800 MГц
Поддержка двухканального режима и Extreme Memory Profile (XMP)

Слоты расширения

2 порта PCI Express 2.0 x16 (верхний работает в режиме х16, нижний – в режиме х4)
2 x PCI Express x1 порта
3 x PCI порта

Технологии объединения видеокарт

Поддерживается ATI CrossFireX

Дисковая подсистема

Набор системной логики:
 - 6 x SATA 3 Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип Marvell 9128:
 - 2 х SATA 6 Гб/с с поддержкой RAID 0 и 1

Чип iTE IT8213:
 - 1 х IDE разъем

Чип iTE IT8720:
 - 1 х FDD разъем.

Поддержка LAN

Гигабитный контроллер Realtek RTL8111D

Звуковая подсистема

8-канальный аудио-кодек Realtek ALC888

IEEE 1394

Не поддерживается

USB

Набор системной логики:
 - 12 х USB2.0/1.1 портов (8 на задней панели)

Чип NEC D720200F1:
 - 2 х USB 3.0/2.0 портов на задней панели.

Внешние порты I/O

1 x комбинированный PS/2 порт для клавиатуры или мышки
1 х оптический S/PDIF выход
1 х коаксиальный S/PDIF выход
2 x USB 3.0/2.0 портов
1 x LAN (RJ45) порты
8 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный основной разъем питания
1 х 8-контактный вспомогательный разъем питания
2 x USB штекера для поддержки 4 USB портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA 2.0 портов (синие)
2 x SATA 3.0 портов (белые)
1 x разъем кулера CPU
3 x разъема для кулеров корпуса
1 х разъем COM-порта
1х разъем LPT-порта
1 х S/PDIF выход и выход
Разъем системной панели

BIOS

2x16Mb AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.gigabyte.com.tw/

Свежие версии драйверов можно скачать тут.
Свежие версии прошивки BIOS можно скачать тут.

Все цены на GIGABYTE GA-P55A-UD3

Изучив спецификацию, можно сделать выводы о функциональности платы. Кроме вышеописанных особенностей серии «333» ничем особым GIGABYTE GA-P55A-UD3 не выделяется. Можно даже сказать, что она немного уступает другим платам среднего уровня, так как не поддерживает интерфейс IEEE1394a, который уже де-факто стал почти обязательным даже на платах бюджетного уровня. А вот за поддержку интерфейсов COM и LPT мы не устаем говорить «спасибо» данному производителю, ведь, как показывает практика, они до сих пор востребованы многими пользователями.

GIGABYTE GA-P55A-UD3

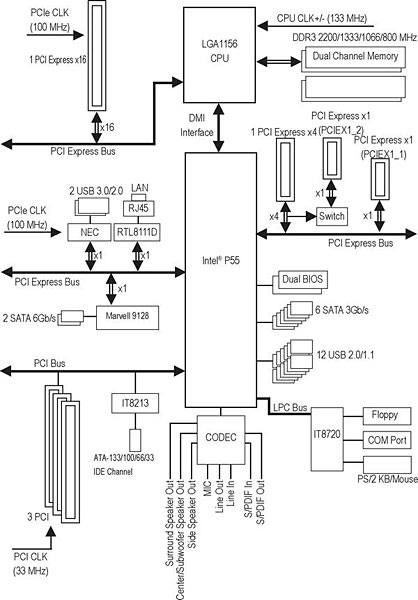

Компоновка элементов на текстолите вполне стандартна для данного типа материнских плат – в этом плане GIGABYTE GA-P55A-UD3 не несет каких-либо новшеств. Давайте рассмотрим узлы платы более подробно.

GIGABYTE GA-P55A-UD3

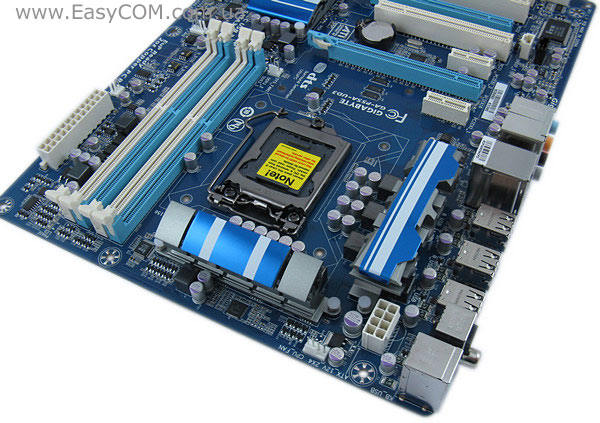

При первом осмотре узла питания процессора можно насчитать шесть дросселей, что позволяет надеяться на шестифазный ШИМ-генератор.

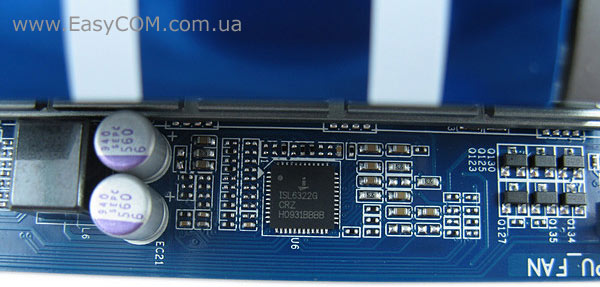

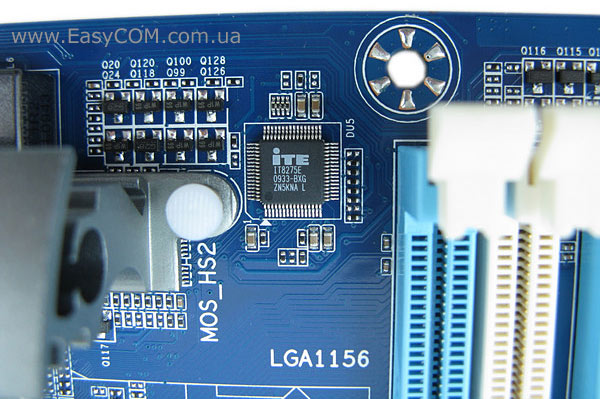

Однако не все так просто. Присмотревшись внимательно, в районе узла стабилизации питания мы видим микросхемы ISL6322G и iTE IT8275E. Первая является двухфазным ШИМ-генератор, а вот информацию о назначении второй нам так и не удалось найти. Поэтому, вероятнее всего, схема питания построена по формуле 4+2 фазы, где 4 управляют питанием ядра процессора, а 2 встроенного «северного» моста.

GIGABYTE GA-P55A-UD3

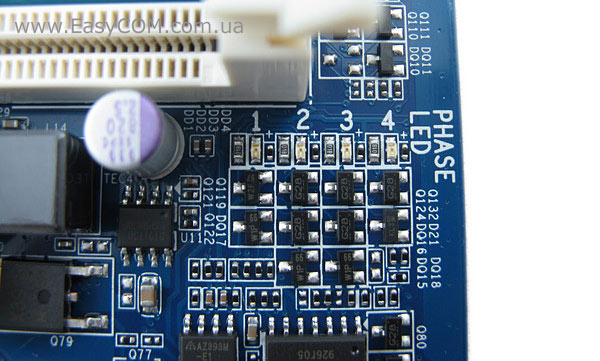

Силовые транзисторы накрыты достаточно разветвленными алюминиевыми радиаторами. Тепловые трубки в конструкции системы охлаждения инженеры не применяли. Дополнительное питание процессора подключается с помощью 8-контактного разъема, который расположен в левом верхнем углу платы. Также обратите внимание на маленькие транзисторы за USB-портами – именно они позволяют увеличить нагрузку на питающую линию USB-портов в 3 раза.

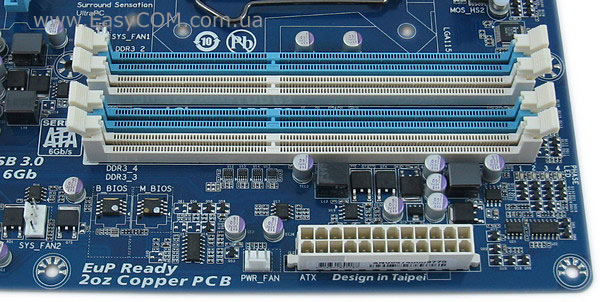

Подсистема памяти состоит из четырех слотов DIMM для модулей стандарта DDR3. Гарантированная производителем частота работы разогнанных модулей составляет 2200 МГц. Двухканальным режимом работы и поддержкой профилей XMP уже никого не удивишь, однако и то и другое в данной модели материнской платы присутствует. По правую сторону от слотов оперативной памяти расположен основной разъем питания.

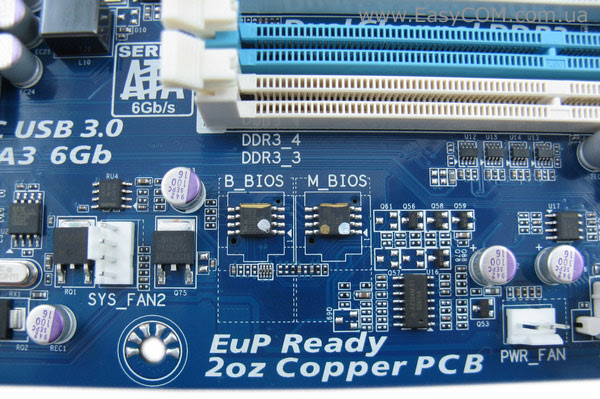

Рядом с ним расположены две микросхемы для хранения прошивок BIOS. Это хорошо нам известная технология DualBIOS.

Также, по правую сторону от слотов оперативной памяти расположены светодиодные индикаторы степени загрузки системы.

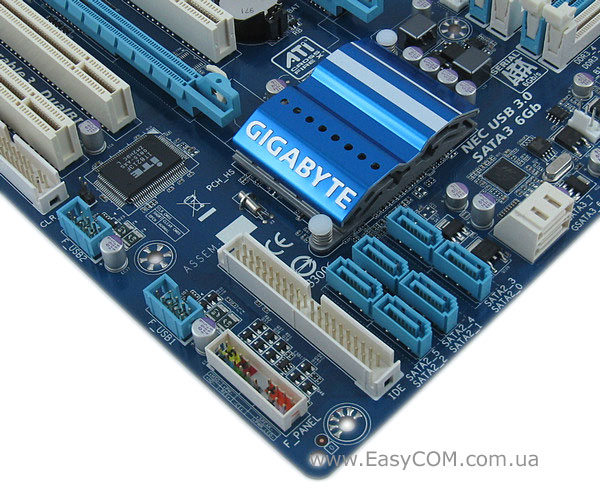

Смещаем взор в правый нижний угол платы – традиционное место для размещения портов для подключения накопителей. Самым нижним оказался разъем IDE. Такое его расположение сложно назвать удачным, так как широкий PATA-шлейф будет создавать неудобства для других разъемов. Шесть портов SATA 2.0, которые расположены чуть выше, распаяны перпендикулярно плоскости платы и окрашены в синий цвет. А вот два порта белого цвета, развернутые параллельно плоскости материнской платы, это как раз и есть третья «тройка» - они поддерживают новый интерфейс SATA 3.0 с пропускной способностью 6 Гб/с.

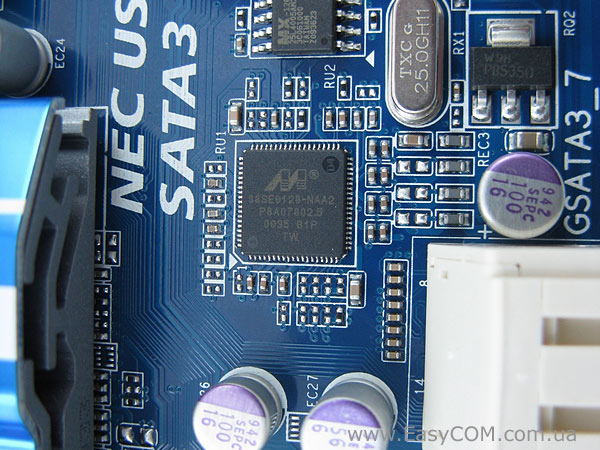

Организованы новые порты силами стороннего чипа Marvell 9128, в перечень достоинств которого входит возможность организовывать RAID-массивы уровней 0 и 1. Однако данное преимущество вряд ли удастся реализовать на практике, так как чип от Marvell взаимодействует с набором системной логики по интерфейсу PCI-e x1, пропускная способность которого существенно ниже теоретически необходимых 12 Гб/с.

Конфигурация слотов расширения вполне удачна – в достаточном количестве присутствуют и PCI и PCI-e x1. Материнская плата GIGABYTE GA-P55A-UD3 имеет в своем распоряжении два слота PCI-e 2.0 x16, что позволяет устанавливать две видеокарты, однако пользы от этого не много, так как поддерживается только технология AMD CrossFireX и только по формуле х16+х4.

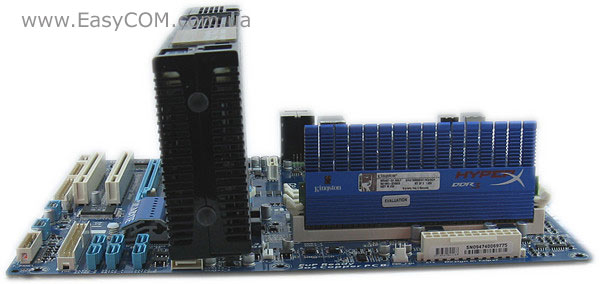

Установка габаритной видеокарты в верхний слот PCI-e 2.0 x16 не создает конфликтов с защелками слотов оперативной памяти, ровно как и с другими элементами и разъемами материнской платы.

Ниже, под слотами расширения, расположены разъемы для выноса на заднюю панель устаревших разъемов COM и LPT. К сожалению, самих выносных модулей производитель в комплект поставки не включил, но само наличие этих интерфейсов не может не радовать.

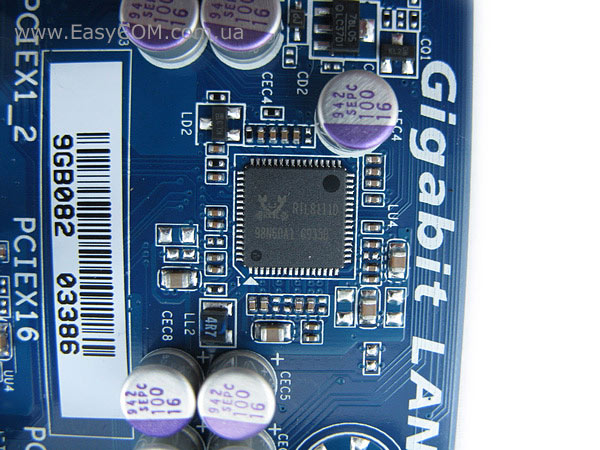

За сетевое подключение отвечает гигабитный контроллер Realtek RTL8111D.

GIGABYTE GA-P55A-UD3

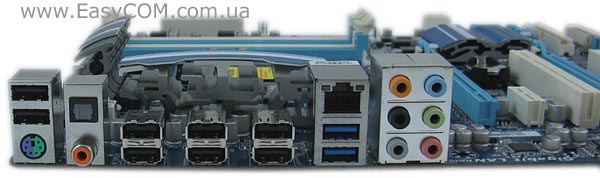

На заднюю панель материнской платы GIGABYTE GA-P55A-UD3 вынесен весьма скромный набор разъемов:

  • 1 x комбинированный PS/2 порт для клавиатуры или мышки;
  • 1 х оптический S/PDIF выход;
  • 1 х коаксиальный S/PDIF выход;
  • 2 x USB 3.0/2.0 порта;
  • 1 x LAN (RJ45) порт;
  • 8 x USB 2.0/1.1 портов;
  • 6 х аудио разъемов.

USB-разъемы полностью доминируют над всеми остальными – их тут аж 10 штук. Восемь обычных разъемов стандарта USB 2.0 и два синих разъема, поддерживающих стандарт USB 3.0.

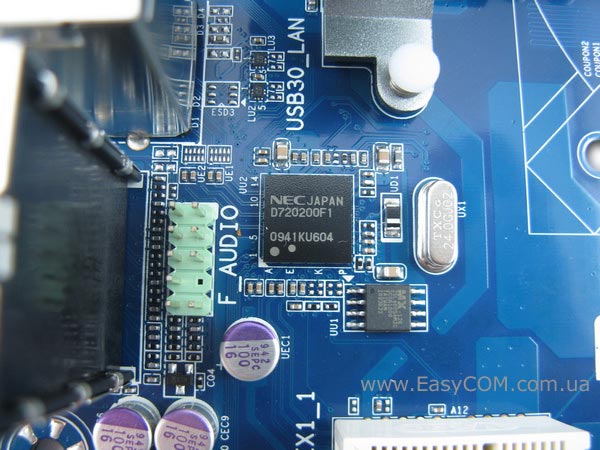

Поддержка USB 3.0 стала возможна благодаря чипу NEC D720200F1. Теоретически, стандарт USB 3.0 позволяет повысить скорость передачи данных до 5 Гб/с, что более чем в 10 раз выше по сравнению с предшествующей версией. Однако касательно данной реализации, прирост может оказаться существенно ниже ожидаемого, так как чип от NEC, как и чип от Marvell, взаимодействует с набором логики по шине PCI-e x1. Как мы уже отмечали, силовая нагрузка на все USB-порты увеличена в 3 раза.

BIOS

Пришло время рассмотреть базовую систему ввода-вывода на тестируемой сегодня материнской плате.

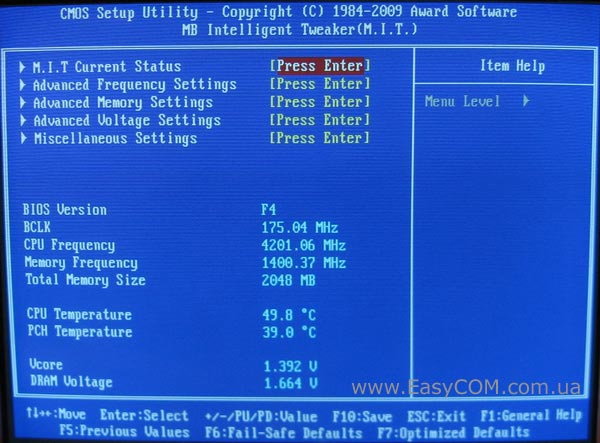

Сразу же переходим к рассмотрению настроек для разгона, которые собраны в меню «MB Inteligent Tweaker (M.I.T.)». Компания GIGABYTE немного изменила вид данного меню, сгруппировав настройки по категориям. Это добавило немного удобства при работе с ними. Мы же свели их в единую таблицу.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach, Virtualization





Множитель шины QPI

QPI Clock Ratio

x32, x36



Процессорный множитель

CPU Clock Ratio

9 - max.

1

Количество активных ядер

CPU Cores Enabled

1 - max

1

Частота системной шины, МГц

BCLK Frequency

100 - 1200

1 МГц

Делитель для памяти

System Memory Multipllier (SPD)

6, 8, 10, 12



Частота шины PCI Express

PCI Express Frequency

 90 - 150

1 МГц

Фирменная технология динамического разгона

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Улучшение производительности системы

Performance Enhance

Standart, Turbo, Extreme



Поддержка XMP

Extreme Memory Profile (X.M.P.)

Disable, Profile 1, Profile 2



Амплитуда сигналов процессора

CPU Clock Drive

700, 800, 900, 1000 мВ



Амплитуда сигналов шины PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мВ



Сдвиг сигналов ЦП

CPU Clock Skew

0 – 750 пс

50 пс

Режим установки задержек памяти

DRAM Timing Selectable

Auto, Quick, Expert



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, Round Trip, Different DIMMs, Different Ranks, On The Sanc Rank



Напряжение на процессоре, В

CPU Vcore

0,5 - 1,9 В

0,00625 В

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

1,05 - 1,9 В

0,02 В

Напряжение на северном мосте

PCH Core

0,95 - 2,0 В

0,2 В

Напряжение питания ФАПЧ

CPU PLL

1,6 - 2,54 В

0,02 - 0,1 В

Напряжение на модулях памяти, В

DRAM Voltage

1,3 - 2,6 В

0,02 – 0,1 В



DRAM Termination

0,45 - 1,55

0,02 – 0,025 В



Ch-A (B) Data VRef.

0,64 - 1,51 В

0,01 В



Ch-A (B) Address VRef.

0,68 - 0,94 В

0,01 В

Калибровка питающей линии

Load-Line Calibration

Enable, Disable

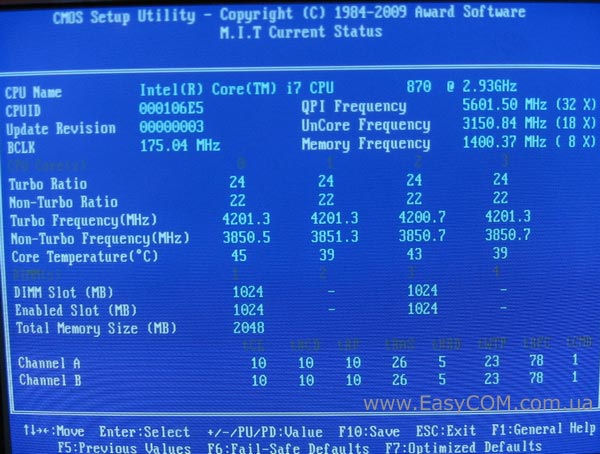

В результате небольшой реорганизации в разделе «MB Inteligent Tweaker (M.I.T.)» появилось подменю «M.I.T. Current Status» в котором можно посмотреть подробную информацию о компонентах системы.

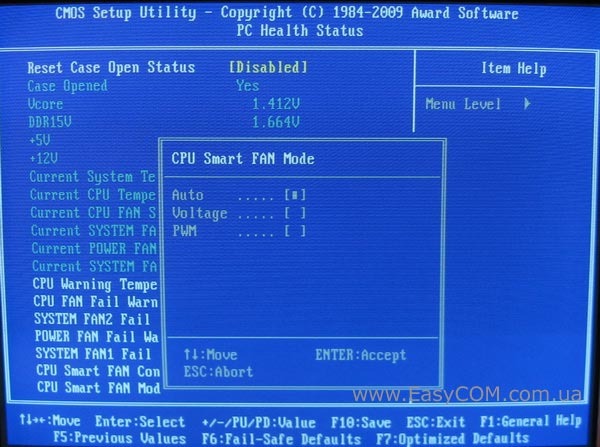

Контроль нагрева компонентов, напряжения и скорости вращения вентиляторов по-прежнему находятся в меню «PC Health Status». Здесь же можно активировать функцию автоматического управления скоростью вращения процессорного кулера, а также выбрать режим управления.
