Обзор материнской платы GIGABYTE GA-P55A-UD6 на Intel P55 Express

В данном обзоре мы изучим возможности и технологии новой, можно сказать «топовой», материнской платы на современном наборе системной логики Intel P55 Express – GIGABYTE GA-P55A-UD6. Отметим, что плату с похожим модельным обозначением GIGABYTE GA-P55-UD6 мы уже рассматривали в одном из предыдущих обзоров. Несложно заметить, что отличие названий данных материнских плат сводится всего лишь к одной букве «А» в обозначении. На самом деле модель с индексом P55A это не совсем обычная материнская плата под Socket LGA 1156. Среди аналогичных устройств ее выделяет поддержка третьей версии интерфейсов USB 3.0 и SATA 3.0. Новая версия интерфейсов USB и SATA призвана значительно увеличить скоростные показатели накопителей с соответствующими портами, ведь пропускная способность этих интерфейсов увеличена в несколько раз по сравнению с USB 2.0 и SATA 2.0 соответственно. В данном обзоре, кроме тестирования самой материнской платы GIGABYTE GA-P55A-UD6, мы попробуем выяснить, как изменится скорость работы жесткого диска при работе от порта SATA Revision 3.0.

GIGABYTE GA-P55A-UD6

Спецификация материнской платы GIGABYTE GA-P55A-UD6:

Производитель

GIGABYTE

Модель

GIGABYTE GA-P55A-UD6

Чипсет

Intel P55 Express

Процессорный разъем

Socket LGA 1156

Поддерживаемые процессоры

Intel Core i5/ Intel Core i7

Поддерживаемая память

6 слотов DDR3 DIMM с частотой 2200/1333/1066/800 МГц.
Двухканальный режим работы ОЗУ.

Слоты расширения

1 x PCI Express 2.0 x16 (16 или 8 линий)
1 x PCI Express 2.0 x16 (8 линий)
1 x PCI Express x4 (1 или 4 линии)
2 x PCI Express x1
2 x PCI

Multi-GPU

ATI CrossFireX и NVIDIA SLI в режиме х8+x8

Дисковая подсистема

Чипсет Intel P55 Express:
6 x SATA 3.0 Гб/с поддержкой SATA RAID 0, 1, 5,10

Чип Marvell 9128:
2 x SATA 6.0 Гб/с поддержкой SATA RAID 0, 1

Чип JMicron JMB362:
2 x eSATA 3.0 Гб/с (eSATA/USB Combo), поддержка SATA RAID 0, 1, JBOD

Чип iTE IT8213:
1 x IDE с поддержкой двух устройств ATA 133/100/66/33

Чип iTE IT8720:
1 x FDD

LAN

2 x гигабитных Ethernet-контроллера Realtek RTL8111D
Поддержка Teaming
Поддержка Smart Dual LAN

Звуковая подсистема

Восьмиканальный аудио кодек Realtek ALC889

IEEE 1394

Чип T.I. TSB43AB23:
Поддержка 3 портов IEEE 1394a (двух внешних и одного внутреннего)

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x CPU
1 x Power
1 x для кулера на чипсет
3 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 Клавиатура или PS/2 Мышь
1 x коаксиальный S/PDIF выход
1 x оптический S/PDIF выход
2 x IEEE 1394a
6 x USB 2.0/1.1
2 x USB 3.0/2.0
2 x eSATA/USB Combo
6 x аудио разъемы
2 x RJ45 LAN

Внутренние порты I/O

4 x разъема USB 2.0
1 x COM
1 x IEEE 1394a
1 x S/PDIF вход
1 х S/PDIF выход
1 x кнопка сброса BIOS
1 x кнопка Power
1 x кнопка Reset

Фирменные технологии

Поддержка @BIOS
Поддержка Q-Flash
Поддержка Xpress BIOS Rescue
Поддержка Download Center
Поддержка Xpress Install
Поддержка Xpress Recovery2
Поддержка EasyTune
Поддержка Dynamic Energy Save 2
Поддержка Smart TPM
Поддержка Smart 6
Поддержка Auto Green
Поддержка eXtreme Hard Drive
Поддержка Q-Share

BIOS

2 x 16 Mb Flash AWARD BIOS поддержка DualBIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Форм-фактор

Размеры, мм

ATX
305 x 244

Сайт производителя

http://www.gigabyte.com.tw/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-P55A-UD6

При рассмотрении структуры материнской платы GIGABYTE GA-P55A-UD6 в первую очередь может заинтересовать подключение контроллеров USB 3.0 и SATA 3.0. Ведь, чтобы обеспечить эти порты необходимой пропускной способностью нужны и соответствующие возможности на материнской плате. На схеме показано, что контроллер SATA 3.0 Marvell 9128 и контроллер USB 3.0 NEC D720200F1 подключаются через одну линию PCI Express 1.0. Как известно пропускная способность линии PCI Express 1.0 составляет 2,5 Гбит/с, а с учетом того, что линия дуплексная ее пропускная способность должна составить 0,5 ГБ/c. В этом случае суммарной скорости 0,5 ГБ/c не будет достаточно для полноценной поддержки USB 3.0 и SATA 3.0. По этой причине реализован режим, когда из шестнадцати линий процессора PCI Express 2.0, которые имеют вдвое большую пропускную способность, две выделены для поддержки этих контроллеров. Причем при включение контроллеров USB 3.0 и SATA 3.0 от слота первого PCIE x16 отключаются еще шесть линий, в итоге основной слот для видеокарты вместо 16 линий данных использует только восемь. При установке же двух видеокарт слоты PCIE x16 используют по восемь линий PCI Express 2.0 каждая, а контроллеры USB 3.0 и SATA 3.0 начинают функционировать от линий PCI Express 1.0 чипсета, как и показано на схеме.

Упаковка

GIGABYTE GA-P55A-UD6

GIGABYTE GA-P55A-UD6

Как и полагается для продукта высокого уровня, материнская плата GIGABYTE GA-P55A-UD6 упакована в качественную упаковку с открывающейся верхней крышкой и прозрачным окном под ней. Благодаря этому, плату можно оценить визуально без вскрытия коробки.

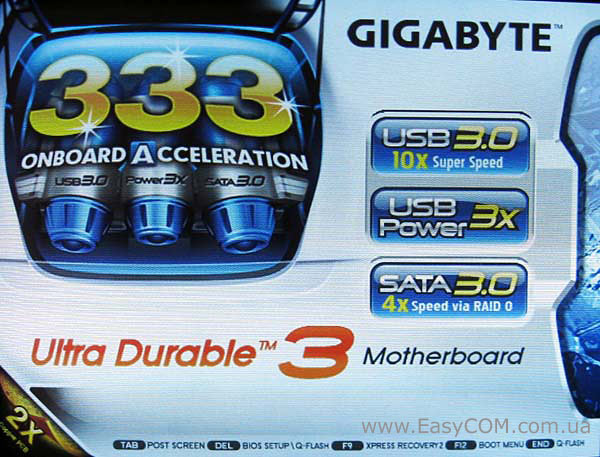

На передней части упаковки цифрами, которые сложно не заметить, выделены основные инновационные технологии, примененные в системной плате – GIGABYTE 333 Onboard Acceleration Technologies. Три тройки обозначают обновление до третьей версии таких интерфейсов как USB и SATA, а также функцию GIGABYTE 3x USB Power Boost.

USB 3.0

Новая версия популярного интерфейса USB 3.0 (Universal Serial Bus 3.0,) позволяет осуществлять передачу данных со скоростью до 5 Гбит/с (625 МБ/с), что в 10 раз превышает пиковую пропускную способность ныне распространенного интерфейса USB 2.0 (480 Мбит/c или 60 МБ/с). На самом деле, оба интерфейса не могут обеспечить заявленных пиковых скоростей передачи данных, ввиду задержек шины USB перед началом и отправкой данных, но увеличенная в десять раз теоретическая пропускная способность USB 3.0 должна самым благоприятным образом повлиять на среднее значение скорости передачи данных по шине USB.

По заверению разработчиков интерфейс USB 3.0 является обратно совместимым с USB 2.0 и в тоже время более экономичным – если порт не подключен, то он переходит в режим «сна». Кроме того, USB 3.0 поддерживает кабеля данных большей длины, что тоже может пригодиться в некоторых случаях. Постепенное увеличение качества видео и объема данных приводят к мысли, что возможности USB 3.0 это не излишества, а нормальная необходимость, хотя устройств с поддержкой USB 3.0 в продаже пока практически нет.

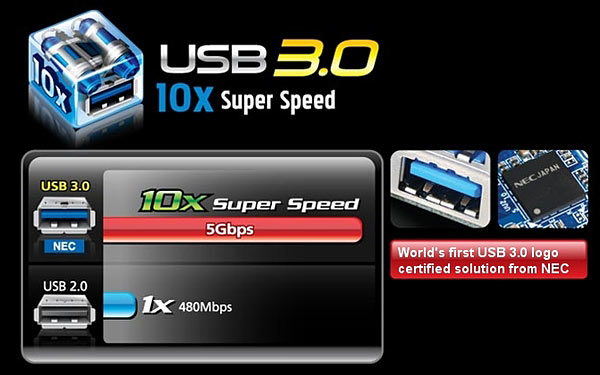

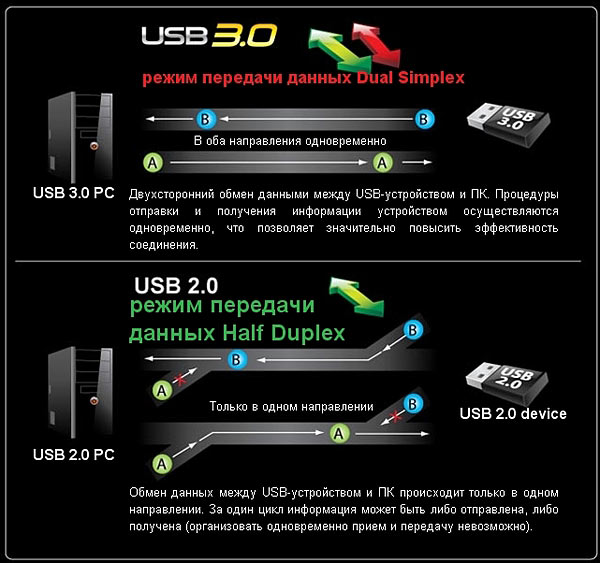

Ещё одним важным положительным отличием интерфейса USB 3.0 от USB 2.0 является возможность одновременной передачи данных в обоих направлениях (Dual-simplex). То есть в один и тот же момент можно производить как запись, так и чтение данных с USB накопителя, что в свою очередь должно еще больше увеличить отрыв скоростных характеристик USB интерфейса третьей версии от второй.

Технически, интерфейс USB 3.0 реализован на системной плате GIGABYTE GA-P55A-UD6 с помощью контроллера NEC D720200F1.

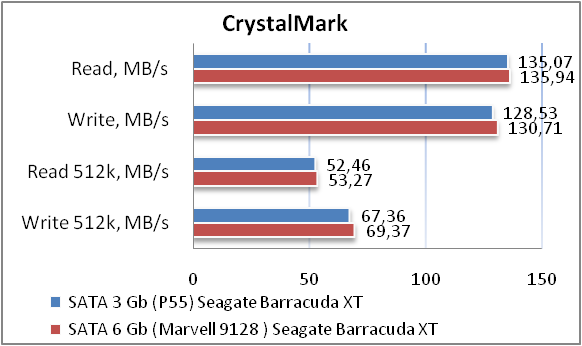

SATA Revision 3.0

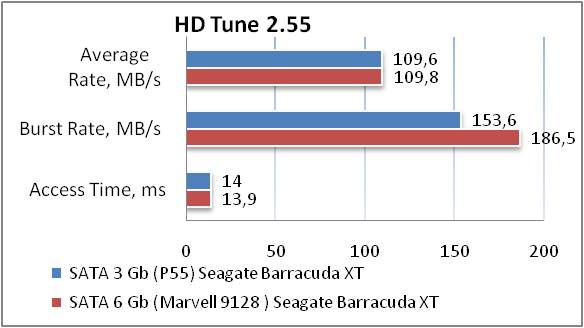

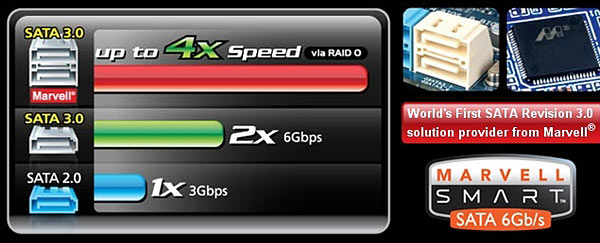

Третья версия интерфейса SATA предусматривает увеличение теоретической пропускной способности дисковой подсистемы до 6 Гбит/c (600 МБ/с.). Это ровно в два раза выше, чем пропускная способность распространенного ныне интерфейса SATA 2.0. Но удвоенной пропускной способностью преимущества интерфейса SATA 3.0 над SATA 2.0 не ограничиваются. Компания GIGABYTE заявляет о четырехкратном увеличении производительности нового интерфейса в режиме RAID 0 по сравнению с интерфейсом предыдущего поколения.

Поддержку материнской платой GIGABYTE GA-P55A-UD6 интерфейса SATA 3.0 обеспечивает контроллер Marvell 9128.

GIGABYTE 3x USB Power Boost

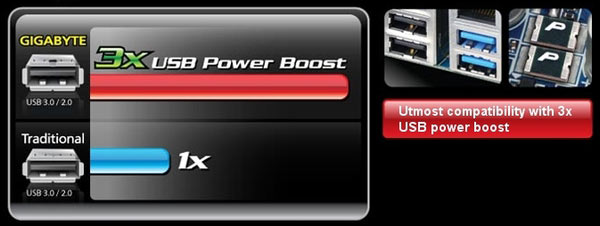

Замыкающим звеном троицы новых технологий, которыми оснащена плата GIGABYTE GA-P55A-UD6, является функция GIGABYTE 3x USB Power Boost. Данная функция призвана обеспечить максимальную стабильность работы USB-интерфейса. Благодаря ее использованию достигается высокая стабильность питания USB-устройств, включая устройства с повышенным энергопотреблением, такие как портативные жесткие диски и внешние оптические накопители.

GIGABYTE GA-P55A-UD6

Взглянув на обратную сторону упаковки можно увидеть еще целый ряд технологий и технических инноваций, которыми инженеры компании GIGABYTE оснастили материнскую плату GIGABYTE GA-P55A-UD6. О них мы расскажем ниже.

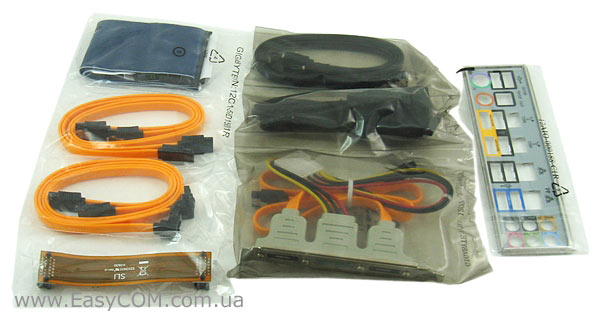

Комплект поставки

В комплекте с материнской платой GIGABYTE GA-P55A-UD6 можно найти следующие аксессуары:

  • Инструкцию пользователя;
  • Инструкцию по быстрой установке;
  • Инструкцию к пакету утилит Smart 6;
  • Инструкцию по использованию модуля TPM;
  • Диск с драйверами и утилитами;
  • 4 x кабеля SATA;
  • 1 x кабель IDE;
  • 1 x модуль расширения для подключения двух устройств SATA;
  • 1 x мостик NVIDIA SLI;
  • Интерфейсную заглушку.

А вот комплект поставки материнской платы не совсем соответствует высокоуровневому продукту. В частности, не помешало бы в комплектацию платы включить еще хотя бы пару кабелей SATA и мостик для подключения не только NVIDIA SLI, но и ATI CrossFireX (хотя они обычно и есть в комплекте видеокарт, но как показывает практика, не всегда).

Дизайн платы

GIGABYTE GA-P55A-UD6

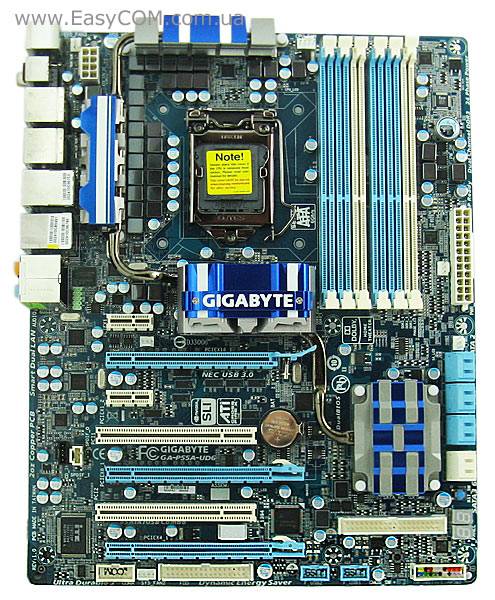

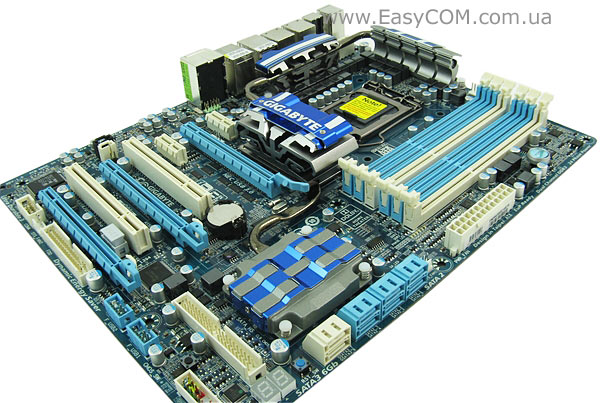

Компоновка элементов и разъемов системной платы имеет свои плюсы и минусы. К достоинствам можно отнести достаточную удаленность разъемов оперативной памяти от верхнего слота PCI Express 2.0 x16, чтобы не блокировать защелки ОЗУ. Месторасположение разъемов основного и дополнительного питания тоже выбрано удачно по краям платы. Фронт-панель и внутренние порты USB распаяны в нижнем правом углу платы и пользоваться ими можно без затруднений. Порты SATA имеют горизонтальное расположение, что удобно при использовании длинных видеокарт.

Системная плата GIGABYTE GA-P55A-UD6 оснащена двухпозиционным индикатором POST кодов BIOS для выявления ошибок загрузки системы. Также на изображении выше можно увидеть, что рядом с индикатором есть две кнопки – RESET и CMOS_SW, последняя отвечает за сброс настроек BIOS в значение по умолчанию. Неприятным обстоятельством является то, что расположены все указанные выше элементы в непосредственной близости с IDE-портом. И при подключении устройств ATA, скорее всего об удобном использовании кнопок сброса BIOS и RESET на материнской плате можно забыть.

GIGABYTE GA-P55A-UD6

К явным недостаткам компоновки можно отнести то, что самый верхний разъем PCI Express x1 расположен слишком близко к радиатору системы охлаждения и установить в него можно только короткую плату расширения с соответствующим интерфейсом. Если учесть, что второй такой разъем будет заблокирован видеокартой с двухслотовой системой охлаждения, то на использование портов PCI Express x1 накладываются жесткие ограничения. Помимо этого панель фронт-аудио находится рядом с самым верхним слотом PCI Express x1 и дотянуть к ней провода удастся не в каждом корпусе.

Система охлаждения

GIGABYTE GA-P55A-UD6

Система охлаждения материнской платы состоит из четырех довольно массивных алюминиевых радиаторов. Два радиатора установлены на транзисторах системы питания процессора, один на чипсете Intel P55 Express и последний, самый нижний, радиатор накрывает две микросхемы - Marvell 9128 и iTE IT8213. Между собой все радиаторы системы охлаждения соединены одной тепловой трубкой. Из недостатков конструкции кулера, можно отметить, что радиатор в центральной части платы будет мешать установке длинной карты расширения в слот PCIEx1. При необходимости, систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью стальных болтов и не совсем удобных пластиковых зажимов.

В целом, можно сказать, что система охлаждения платы GIGABYTE GA-P55A-UD6 достойно справляется со своей задачей, так как в процессе тестирования она не выделялась повышенным нагревом, а была просто теплой.

В отличие от решений ASUS и MSI на чипсете Intel P55 Express, на материнской плате GIGABYTE GA-P55A-UD6 эта микросхема расположена на месте северного, а не южного моста. Отвечает она за поддержку платой шести портов SATA2 и 10 портов USB. С помощью портов SATA2 можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Порты USB распределены следующим образом: 8 на задней панели и 4 внутренних.

Возможности подсистемы хранения данных материнской платы расширены за счет четырех микросхем:

  • Marvell 9128;
  • iTE IT8213;
  • JMicron JMB362;
  • iTE IT8720.

Чипы Marvell 9128 и iTE IT8213 расположены на месте южного моста и накрыты радиатором системы охлаждения.  Первый, Marvell 9128, отвечает за поддержку платой интерфейса SATA 3.0 с возможностью создания RAID-массивов с уровнями 0 и 1. А чип iTE IT8213 обеспечивает поддержку IDE-интерфейса с возможностью подключения двух устройств ATA 133/100/66/33.

С помощью микросхемы JMicron JMB362 на плате реализованы два комбинированных порта eSATA/USB Combo. Подключать к ним можно как устройства с интерфейсом USB 2.0 так и c eSATA. Устройства с интерфейсом eSATA можно объединять в RAID-массивы 0, 1, а также JBOD. Чип iTE IT8720 отвечает за поддержку флоппи дисковода.

Семь слотов расширения системной платы GIGABYTE GA-P55A-UD6 распределены следующим образом – 2 x PCI Express x1, 3 x PCI Express x16 и 3 x PCI. Материнская плата одновременно поддерживает технологии мультипроцессорного рендеринга изображения с помощью NVIDIA SLI и ATI CrossFireX. Но в работе трех полноразмерных слотов PCI Express x16 есть некоторые нюансы, на которые следует обратить внимание:

  • Плата не поддерживает NVIDIA 3-Way SLI и задействовать сразу три видеокарты AMD на материнской плате GIGABYTE GA-P55A-UD6 тоже не удастся. Объединить видеокарты можно только с помощью двух слотов PCI Express 2.0 x16 – верхнего и среднего. При этом режим работы такого тандема будет осуществляться по формуле x8+x8, чего в принципе вполне достаточно на сегодняшний день для создания мощного игрового ПК.

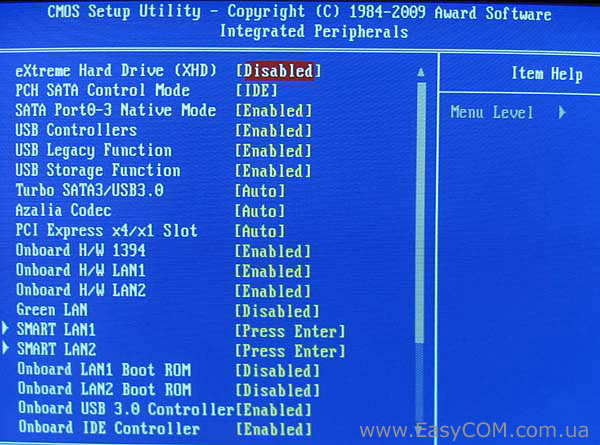

  • Третий (самый нижний) слот PCI Express x16 по умолчанию работает в режиме x1. В настройках системы BIOS данный порт можно настроить на работу в режиме PCI Express x4, но при этом будут отключены оба слота PCI Express x1 и разъемы eSATA. Происходит это из-за того, что все эти порты «сидят» на одной шине PCI Express с четырьмя линиями.

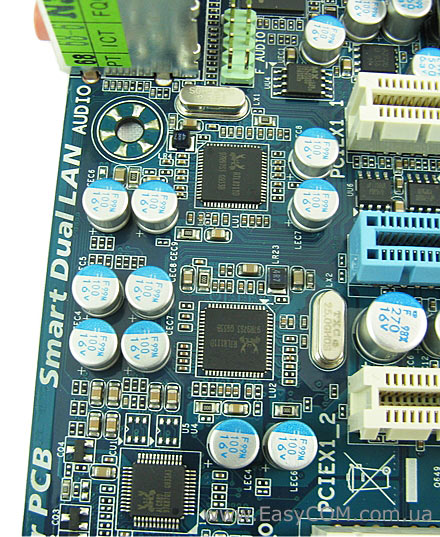

Материнская плата оснащена двумя гигабитными сетевыми контроллерами Realtek RTL8111D с поддержкой сетевых технологий Teaming и Smart Dual LAN. Первая технология позволяет автоматически перенаправлять сигнал на второй LAN-контроллер при выходе из строя первого, что увеличивает надежность сетевого подключения. С помощью второй технологии, Smart Dual LAN, можно объединить пропускную способность обоих сетевых контроллеров и получить 2-гигабитный сетевой канал.

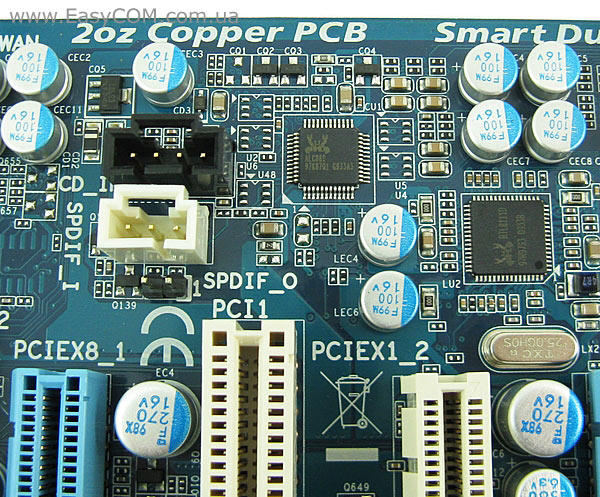

Звуковая подсистема материнской платы GIGABYTE GA-P55A-UD6 представлена качественным восьмиканальным аудио кодеком Realtek ALC889.

Материнская плата оснащена виртуальной 24-фазной системой питания процессора. «Виртуальной» мы такую систему стабилизации питания называем потому, что на самом деле на плате распаян шестифазный ШИМ-контроллер Intersil ISL6336A и реальных фаз у него всего, соответственно, шесть. А наличие 24 фаз питания объясняется тем, что на каждую реальную фазу приходится 8 транзисторов и 4 индуктивности, для лучшего сглаживания импульсов по сравнению с традиционным подходом – 2 транзистора и 1 индуктивность. Также при таком подходе происходит лучшее теплораспределение, а соответственно и меньший нагрев компонентов стабилизатора питания процессора.

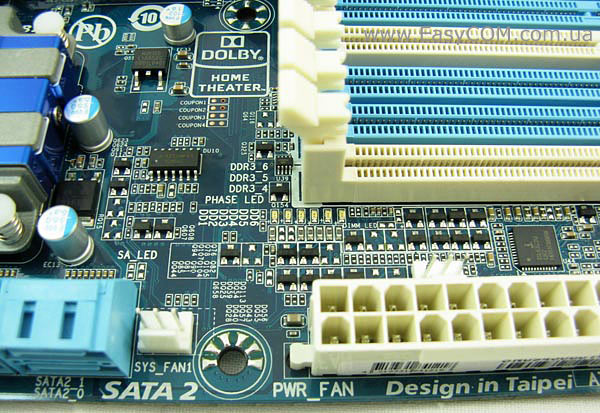

С помощью ACPI  LED-индикаторов на материнской плате можно узнать, в каких режимах функционируют важные узлы системы. Здесь есть 6 индикаторов, отображающих число задействованных фаз питания процессора в рамках технологии активного переключения фаз - Dynamic Energy Saver Advanced. Также на плате имеются индикаторы отображающие работу устройств и все возможные состояния, в которых может находиться система – S0, S1, S3, S4, S5. Помимо этого с помощью LED-индикаторов отображается состояние подсистемы оперативной памяти (работает нормально или зафиксирована перегрузка/перенапряжение).

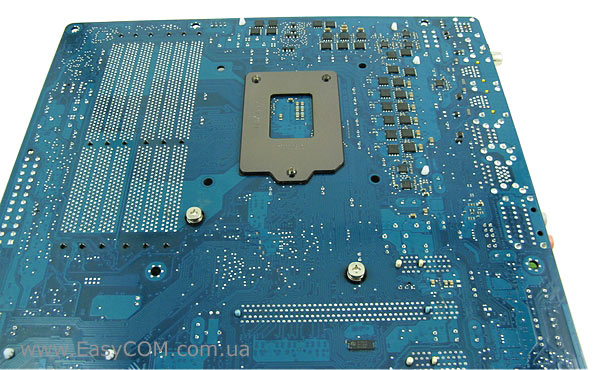

На обратной стороне платы имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров. Также обращаем внимание, что часть транзисторов стабилизатора питания не поместилась на лицевой стороне платы, поэтому монтаж GIGABYTE GA-P55A-UD6 следует выполнять аккуратно.

GIGABYTE GA-P55A-UD6

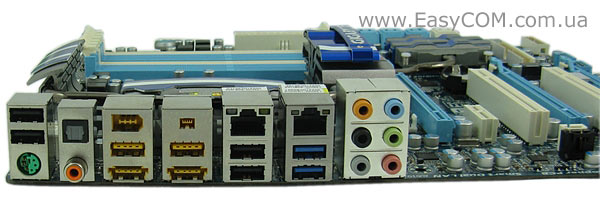

На заднюю панель внешних портов материнской платы выведены следующие разъемы:

  • 1 x PS/2 Клавиатура или PS/2 Мышь
  • 1 x коаксиальный S/PDIF выход
  • 1 x оптический S/PDIF выход
  • 2 x IEEE 1394a
  • 6 x USB 2.0/1.1
  • 2 x USB 3.0/2.0
  • 2 x eSATA/USB Combo
  • 6 x аудио разъемы
  • 2 x RJ45 LAN

Набор портов интерфейсной панели системной платы можно назвать довольно богатым. Большое количество разъемов USB 3.0/2.0/1.1, наличие двух eSATA/USB Combo, оптического и коаксиального S/PDIF-выхода, а также двух IEEE 1394a, удовлетворит потребности любого пользователя.
