Обзор и тестирование материнской платы GIGABYTE GA-P67A-UD3

Сегодня у нас появилась возможность протестировать еще одно новое решение на системной логике Intel P67 Express для процессоров Intel Sandy Bridge, которое, судя по позиционированию и возможностям, может заинтересовать многих. Напомним, что характеристики самого чипсета Intel P67 Express мы рассматривали в обзоре ECS P67H2-A.

Серия материнских плат «D3» от компании GIGABYTE включает массовые решения, основанные на системной логике Intel P67 Express, как исследуемая сегодняшняя GIGABYTE GA-P67A-UD3, или компромиссные на Intel H67 Express, как, например, GIGABYTE GA-PH67A-UD3, которую мы тестировали ранее. У этих двух моделей действительно очень много общего – если бы не маркировка, то внешне различить их между собой было бы почти невозможно. Но, как известно, различия возможностей чипсетов Intel P67 и Intel H67 дают о себе знать при разгоне процессора или при использовании более быстрой оперативной памяти.

GIGABYTE GA-P67A-UD3

Спецификация материнской платы GIGABYTE GA-P67A-UD3:

Производитель

GIGABYTE

Модель

GA-P67A-UD3

Чипсет

Intel P67 Express

Процессорный разъем

LGA 1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3

Используемая память

DDR3 2133/1866/1600/1333/1066/800 МГц

Поддержка памяти

4 x 1,5 В DDR3 DIMM двухканальной архитектуры до 16 ГБ
Поддержка памяти non-ECC и Extreme Memory Profile (XMP)

Слоты расширения

1 x PCIE x16 (x16 линий PCI Express 2.0)
1 x PCIE x16 (x4 линии PCI Express 2.0)
3x PCIE x1
2 x PCI

Multi-GPU технологии

ATI CrossFireX в режиме x16+x4 линий PCI Express 2.0

Дисковая подсистема

Чипсет Intel P67 Express поддерживает:
2 x SATA 6.0 Гб/с
4 x SATA 3.0 Гб/с
с возможностью организации SATA RAID 0, 1, 5 и 10

Звуковая подсистема

Realtek ALC892, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

Поддержка LAN

Гигабитный сетевой контроллер Realtek RTL8111E

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x для процессорного кулера
3 x для корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порта для клавиатуры или мыши
1 х коаксиальный или оптический S/PDIF
8 x USB 2.0
2 x USB 3.0
1 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

2 х SATA 6.0 Гб/с
4 х SATA 3.0 Гб/с
1x S/PDIF выход
4 x USB 2.0
1 x COM порт
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 х 32 Mbit Flash ROM, Award BIOS, PnP 1.0a, DMI2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка DualBIOS

Возможности разгона

Изменение частоты: памяти.
Изменение напряжения на: процессоре, памяти и чипсете

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2

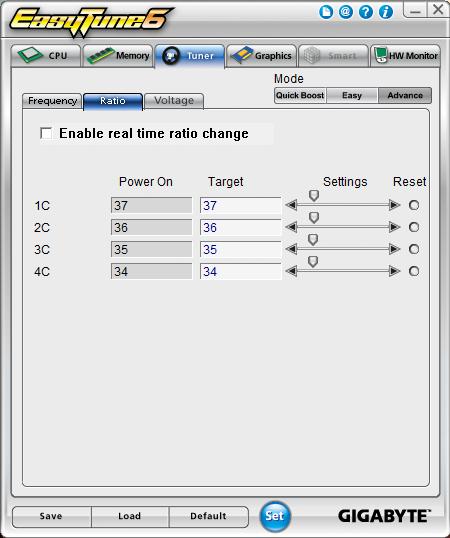

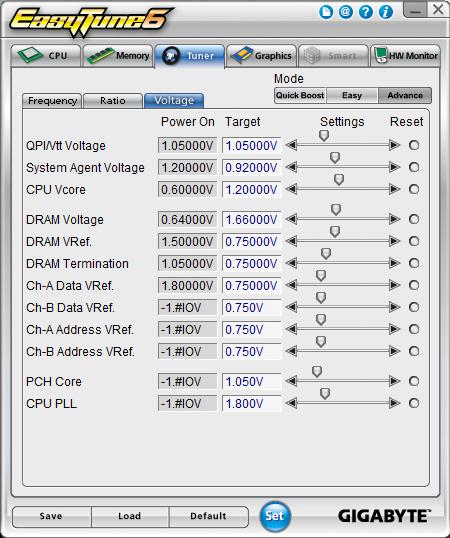

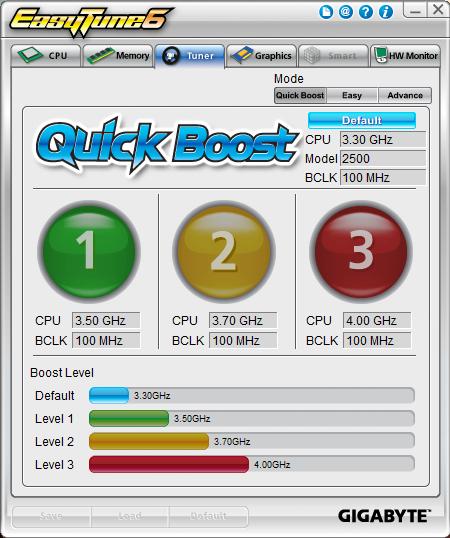

EasyTune 6
Dynamic Energy Saver 2
Smart 6
Auto Green
eXtreme Hard Drive
ON/OFF Charge
Cloud OC
Q-Share

Комплектация

4 x SATA кабеля
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

ATX 305 x 215

Сайт производителя

http://www.gigabyte.ua/
Свежая версия BIOS и драйвера может быть скачана с сайта поддержки

Одно из отличий системной логики Intel P67 от Intel H67 заключается в поддержке процессоров с разблокированным множителем, за счет которого становится возможен разгон процессоров Intel Sandy Bridge. Вторым приоритетом чипсета Intel P67 является наличие разблокированного множителя частоты памяти, что позволяет устанавливать модули быстрее чем DDR3-1333 и использовать XMP-профили. Последнее, наиболее значительное, функциональное преимущество Intel P67 заключается в возможности разделения шестнадцати линий PCI Express 2.0 по формуле x8+x8, благодаря чему становится возможна поддержка технологий ATI CrossFireX и NVIDIA SLI. Но в случае с материнской платой GIGABYTE GA-P67A-UD3 последняя возможность реализована не была. Лишь более дорогие модели серии «D4» и старше компании GIGABYTE (например, GIGABYTE GA-P67A-UD4), получили поддержку мультивидеоускорительных технологий в более оптимальной конфигурации x8+x8 линий PCI Express 2.0.

К тому же, из-за ограниченного числа линий PCI Express 2.0, исполнением материнской платы GIGABYTE GA-P67A-UD3  предусматривается переключение линий между слотами PCIE х16 и PCIE х1. В случае, когда два слота PCIE х1 будут заполнены, нижний слот PCIE х16 будет иметь не четыре линии PCI Express 2.0, а всего одну.

упаковка материнської плати GIGABYTE GA-P67A-UD3

Упаковка материнской платы GIGABYTE GA-P67A-UD3 выполнена в светлых тонах. На лицевой части обозначен чипсет Intel P67 Express, лежащий в основе продукта, и возможность разгона процессоров с разблокированным множителем «Unlocked Performance».

GIGABYTE GA-P67A-UD3

С обратной стороны упаковки подчеркивается, в первую очередь, поддержка интерфейсов USB 3.0 и SATA 3.0, а также возможность подзарядки от портов USB на 40% быстрее. Кроме всего прочего, на обратной стороне приведено небольшое фото материнской платы. Единственное, чего может не доставать пользователю на упаковке, так это спецификации материнской платы.

GIGABYTE GA-P67A-UD3

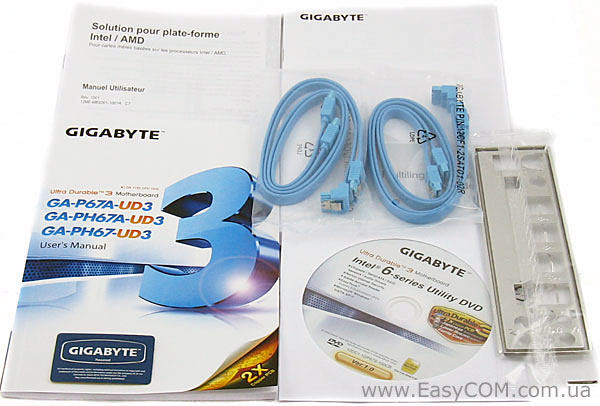

Комплектация материнской платы GIGABYTE GA-P67A-UD3 вполне соответствует ее классу:

  • DVD-диск с ПО и драйверами;
  • руководство пользователя на английском языке, краткая инструкция по установке,
  • четыре шлейфа Serial ATA;
  • фирменная наклейка;
  • заглушка на заднюю панель корпуса.

Кроме того, в комплектации можно найти лист, который предупреждает, что процессоры LGA 1156 ни в коем случае нельзя устанавливать в материнские платы с процессорным разъемом LGA 1155, так как они несовместимы.

GIGABYTE GA-P67A-UD3

Компоновка материнской платы GIGABYTE GA-P67A-UD3 выполнена, в целом, удачно: большинство портов и разъемов питания расположены по краю платы. Единственный недостаток заключается в том, что ширина PCB платы составляет всего 215 мм и поэтому ее правый край при установке в корпусе будет «свисать». Хотя это и не сильно большой недостаток, но нужно быть внимательнее при подключении основного разъема питания и накопителей.

Положительным моментом можно назвать тот факт, что материнская плата GIGABYTE GA-P67A-UD3 оснащается лишь полимерными конденсаторами и дросселями с ферритовым сердечником.

Для охлаждения чипа системной логики материнской платы GIGABYTE GA-P67A-UD3 используется небольшой низкопрофильный радиатор. Эффективность радиатора можно назвать средней. Во время тестирования он нагревался до вполне приемлемой температуры в 47ºС.

GIGABYTE GA-P67A-UD3

На материнской плате GIGABYTE GA-P67A-UD3 установлено четыре слота с возможностью установки до 16 ГБ памяти DDR3 с частотой 2133, 1866, 1600 и 1333 МГц. Питание оперативной памяти осуществляется от 2-фазного узла питания.

GIGABYTE GA-P67A-UD3

Чипсет Intel P67 Express поддерживает шесть внутренних портов SATA, из которых два соответствуют спецификации SATA 3.0. На материнской плате GIGABYTE GA-P67A-UD3 эти два разъема имеют белый цвет, поэтому их можно быстро идентифицировать. Также благодаря чипсету эта материнская плата поддерживает SATA RAID-массивы 0, 1, 5 и 10 уровня с функцией Matrix RAID. Других дополнительных SATA-контроллеров, расширяющих возможности дисковой подсистемы этой материнской платы, нет.

GIGABYTE GA-P67A-UD3

Возможности расширения материнской платы GIGABYTE GA-P67A-UD3 обуславливаются наличием двух слотов PCIE х16, причем нижний слот может работать лишь максимум с четырьмя линиями PCI Express 2.0, а также тремя слотами PCIE х1 и двумя PCI.

Как отмечалось выше, материнская плата GIGABYTE GA-P67A-UD3 имеет поддержку технологии ATI CrossFireX, но не в самой оптимальной конфигурации x16+x4 линий PCI Express 2.0.

Из остальных внутренних портов на GIGABYTE GA-P67A-UD3 можно отметить еще и присутствие COM-порта, а вот устаревших портов IDE, LPT и FDD эта материнская плата не имеет, как и многие другие новые модели на системной логике Intel P67 и Intel H67.

GIGABYTE GA-P67A-UD3

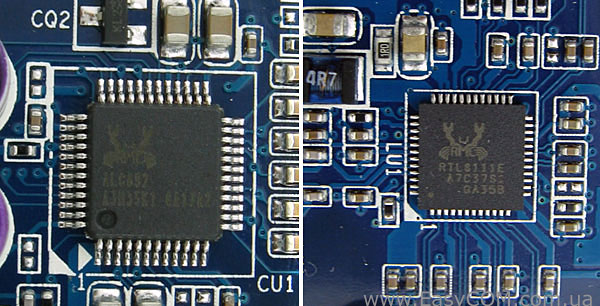

В качестве  звукового кодека на материнской плате GIGABYTE GA-P67A-UD3 используется популярный 8-канальный HDA кодек Realtek ALC892, разъем для фронт-панели которого поддерживает форматы HDA и AC`97. Для сетевого же подключения служит очень распространенный гигабитный сетевой контроллер Realtek RTL8111E.

GIGABYTE GA-P67A-UD3

Помимо двенадцати портов USB 2.0, которые поддерживает чипсет Intel P67 Express, материнская плата GIGABYTE GA-P67A-UD3 имеет еще два внешних порта нового стандарта USB 3.0, благодаря контролеру NEC Renesas D720200. Порты USB 2.0 в своем большинстве, а точнее восемь из двенадцати, выведены на интерфейсную панель и только четыре порта USB выполнены внутренними.

GIGABYTE GA-P67A-UD3

Узел питания процессора на материнской плате GIGABYTE GA-P67A-UD3 такой же, как и у модели GIGABYTE GA-PH67A-UD3 на чипсете Intel H67, которая не предусматривает особого разгона. Хотя подвод электроэнергии и осуществляется через более надежный 8-контактный разъем ATX 12V, больших надежд на схему питания во время разгона возлагать не стоит – это продукт не для серьезных оверклокеров. Но с любым совместимым процессором, работающим в номинальном режиме, 4+2-фазная схема вполне должна справиться. При этом надежность узла питания постарались улучшить при помощи радиатора, который установили на часть MOSFET, но другая половина преобразователя осталась открытой.

GIGABYTE GA-P67A-UD3

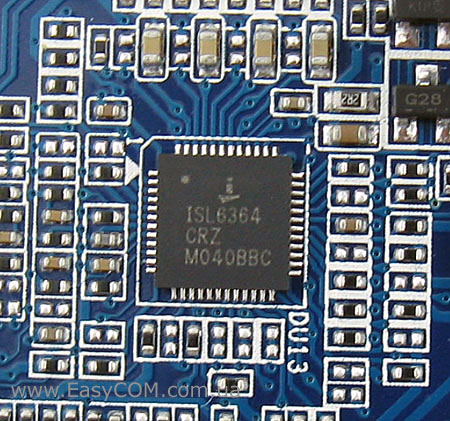

Схема питания процессора основана на контроллере Intersil ISL6364, который поддерживает активное переключение фаз питания.



GIGABYTE GA-P67A-UD3

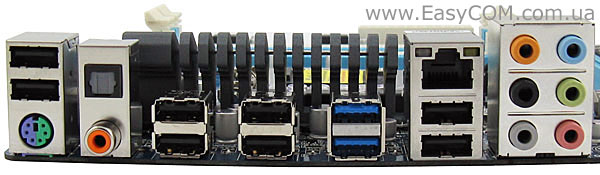

На интерфейсную панель материнской платы GIGABYTE GA-P67A-UD3 выведены следующие порты:

  • один PS/2 для клавиатуры или мыши,
  • коаксиальный и оптический S/PDIF,
  • восемь портов USB 2.0 и два порта USB 3.0,
  • разъем RJ45 для сетевых соединений,
  • шесть разъемов для 8-канального звука.

Задняя панель в первую очередь может порадовать количеством портов USB, в сумме с портами USB 3.0 их оказалось десять.

GIGABYTE GA-P67A-UD3

Разъемов для подключения вентиляторов на материнской плате GIGABYTE GA-P67A-UD3 всего четыре. Два из них 4-контактных с поддержкой PWM-режима питания и еще два 3-контактных.

BIOS

BIOS материнской платы GIGABYTE GA-P67A-UD3 основана на коде Award BIOS. Приятно отметить, что по количеству настроек BIOS, предназначенных для разгона, эта материнская плата ни в чем не уступает более «топовой»  GIGABYTE GA-P67A-UD4. Причем диапазон в настройках и их шаг фактически идентичен.

Настройки, необходимые для разгона, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology,
Multi-Threading,
Intel Turbo Boost Teach





Процессорный множитель

CPU Clock Ratio

16 – 57

1

Множитель частоты Turbo Boost

Turbo Ratio (Core)

0-255

1

Ограничение по мощности

Turbo Power Limit

0-1000 Вт

1

Ограничение по току

Core Current Limit

 0-500 А



Частота системной шины, МГц

BCLK/DMI/PEG Frequency

80 – 200 МГц

0,1

Делитель для памяти

System Memory Multipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP,  tRFC, tRTP, tRAW, CMD, tRD



Напряжение на процессоре, В

CPU Vcore

0,750-1,7 В

0,005

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

0,8 – 1,7 В

0,02



System Agent Voltage

0,655-1,385 В

0,01

Напряжение на северном мосте

PCH Core

0,84- 1,94 В

0,02 В

 Напряжение питания ФАПЧ

CPU PLL

1,52 – 2,52 В

0,02 В

Напряжение на модулях памяти, В

DRAM Voltage

0,9 – 2,6 В

0,02 В



DRAM VRef.

0,7 - 0,82 В

0,01



DRAM Termination

0,46-1,4 В

0,02



Ch-A Data VRef.

0,54– 1,4 В

0,02

GIGABYTE GA-P67A-UD3

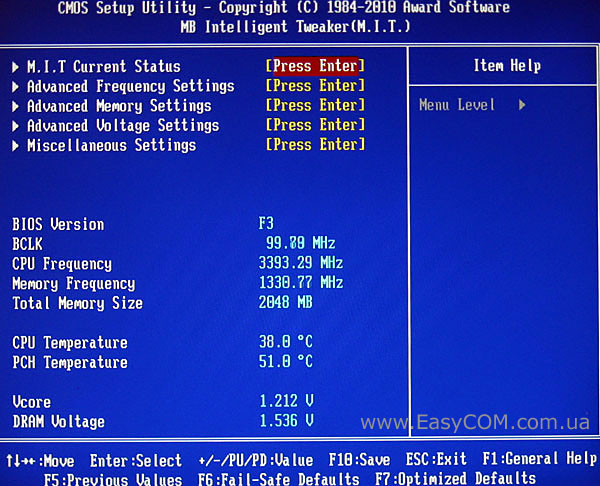

Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M.I.T.)». В зависимости от предназначения, настройки поделены по группам. Вдобавок, в этом же разделе производится мониторинг некоторых параметров системы, таких как частота процессора и памяти, температура процессора и чипсета, а также текущее напряжение на процессоре и памяти.

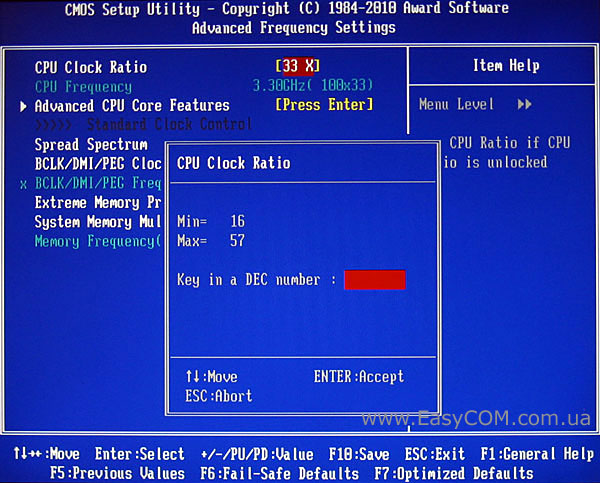

Разгон процессоров Intel Sandy Bridge связан в большей степени с увеличением множителя частоты процессора.

GIGABYTE GA-P67A-UD3

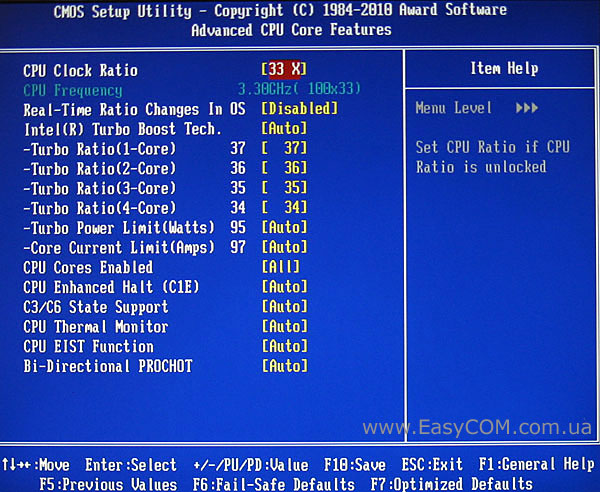

В разделе «CPU Core Features» находятся основные «инструменты» для проведения разгона: процессорный множитель и отдельно максимальные множители для каждого ядра. В этом же разделе устанавливается ограничение по мощности и току во время действия технологии Turbo Boost. Механизм отработки технологии Turbo Boost процессоров Sandy Bridge кардинально изменился в сравнении с процессорами Clarkdale или Lynnfield. Теперь ускорение не привязано к тепловому пакету процессора, а ограничено возможностями системы охлаждения и временем действия. Теоретически, если вы установили более мощный кулер, то, увеличив ограничение по мощности, можно добиться более эффективной работы технологии Turbo Boost 2.0. Ограничение по мощности в режиме «авто» устанавливается в зависимости от спецификации процессора.

GIGABYTE GA-P67A-UD3

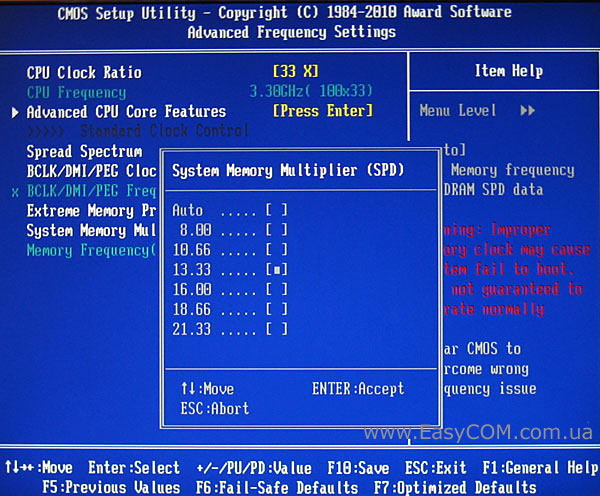

Множитель частоты памяти на материнской плате GIGABYTE GA-P67A-UD3 позволяет устанавливать частоту памяти DDR3 вплоть до 2133 МГц.

GIGABYTE GA-P67A-UD3

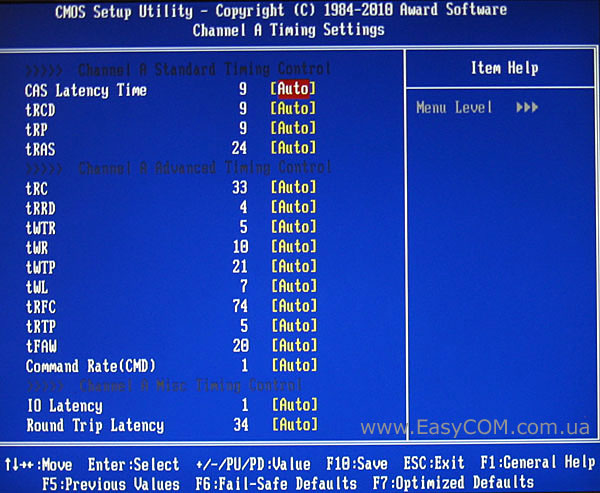

Также в BIOS имеется возможность настройки таймингов и подтаймингов оперативной памяти в полном виде.

GIGABYTE GA-P67A-UD3

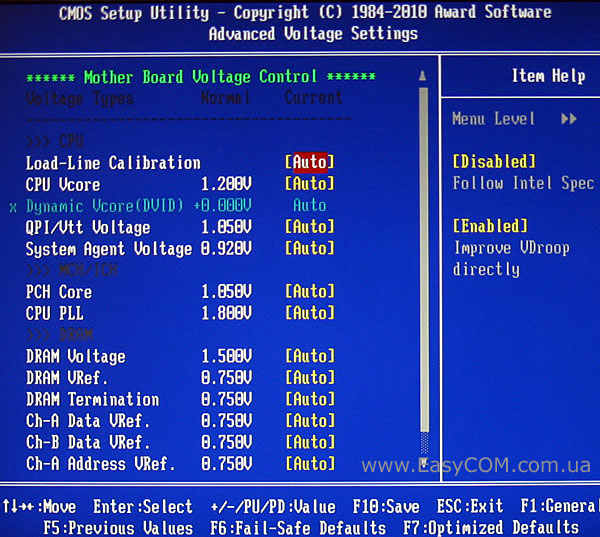

Количество настроек, предназначенных для увеличения напряжения, также достаточное для хорошего разгона. Например, напряжение на процессоре можно увеличить до 1,7 В, чего в ряде случаев будет более чем предостаточно. Причем, приятно, что критические и высокие значения напряжений благоразумно выделены яркими цветами.

GIGABYTE GA-P67A-UD3

В разделе мониторинга «PС Health Status» можно следить за:

  • температурой материнской платы и процессора,
  • скоростью вращения процессорного кулера и трех корпусных вентиляторов;
  • напряжением на ядре процессора, встроенном контролере памяти (Vtt) и оперативной памяти;
  • напряжение на линии питания +12 В и +3,3В.

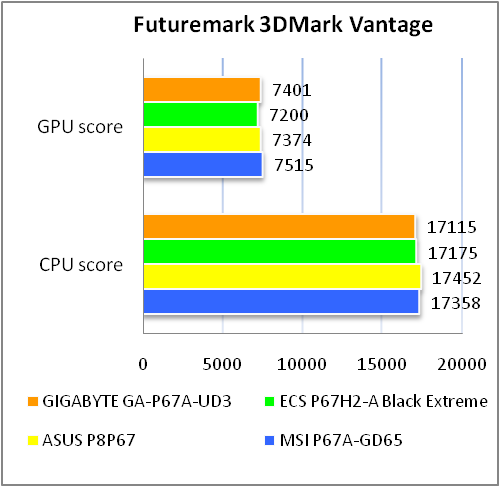

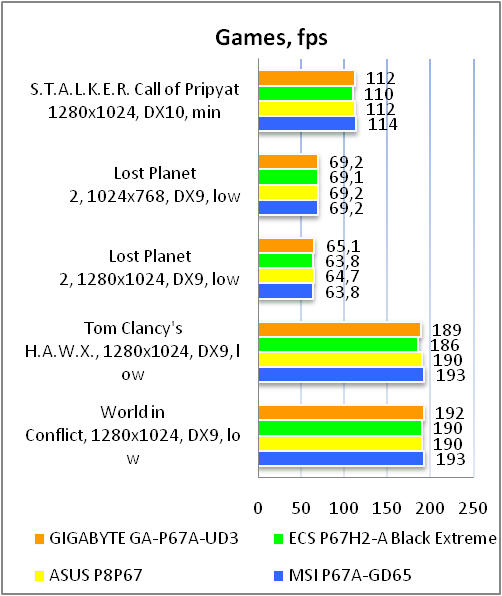

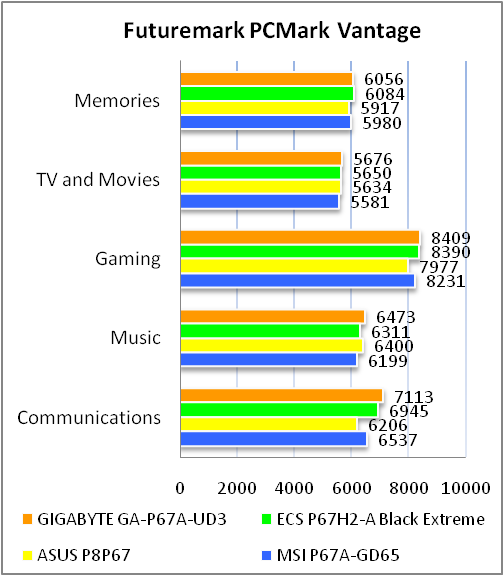

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control, которая имеет четыре режима интенсивности.
