Обзор и тестирование материнской платы GIGABYTE GA-Z68MA-D2H-B3

Рассматриваемая сегодня материнская плата от компании GIGABYTE благодаря своему небольшому размеру, использованному чипсету и поддержке технологий NVIDIA SLI и ATI CrossFireX, наверняка сможет привлечь внимание покупателя, заинтересованного в сборке компактного компьютера с высокой производительностью, необходимой для современных игр. Также GIGABYTE GA-Z68MA-D2H-B3 может послужить в качестве первой материнской платы с возможностью разгона для знакомства с разгонным потенциалом процессоров линейки Intel Sandy Bridge с разблокированным множителем.

GIGABYTE GA-Z68MA-D2H-B3

Материнская плата GIGABYTE GA-Z68MA-D2H-B3 основана на чипсете Intel Z68 Express. Подробно особенности данного набора системной логики были описаны в предыдущих материалах, но напомним, что Intel Z68 Express сочетает в себе преимущества чипсетов Intel P67 и H67 Express, а именно позволяет успешно осуществлять разгон процессора повышением значения множителя и при этом работать с интегрированным графическим ядром. Отличительной особенностью, отсутствующей в чипсетах Intel P67 и H67 Express, стала поддержка SSD-кэширования Intel Smart Response Technology и технологии LucidLogix Virtu, которая позволяет задействовать технологию Quick Sync одновременно c работой на дискретной видеокарте.

Предлагаем перейти непосредственно к обзору материнской платы GIGABYTE GA-Z68MA-D2H-B3.

Спецификации материнской платы GIGABYTE GA-Z68MA-D2H-B3

Производитель

GIGABYTE

Модель

GIGABYTE GA-Z68MA-D2H-B3 rev. 1.3

Чипсет

Intel Z68 Express

Процессорный разъем

Socket LGA 1155

Поддерживаемые процессоры

Intel Core i7 / Intel Core i5 / Intel Core i3 /Intel Pentium / Intel Celeron в LGA1155

Используемая память

DDR3 2133/1866/1600/1333/1066 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Слоты расширения

3 x PCI Express x16 (x16/x8/x4)
1 x PCI Express x1

Дисковая подсистема

Чипсет Intel Z68 Express поддерживает:
4 x SATA 3 Гбит/с порта с поддержкой до 4 устройств SATA 3 Гбит/с
2 x SATA 6 Гбит/с порта с поддержкой до 2 устройств SATA 6 Гбит/с

LAN

1 x гигабитный сетевой контроллер RTL8111E (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC889
High Definition Audio
2/4/5.1/7.1-канальный звук
SPDIF Out

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на MOSFET
Алюминиевый радиатор южного моста

Внешние порты I/O

1 x DVI-D
1 x D-Sub разъём
1 x PS/2 (клавиатура/мышь)
2 x USB 3.0/2.0
1 х HDMI
1 х SPDIF выход (оптический)
4 x USB 2.0/1.1
3 x аудио порта (Line-in/ Line-out/ MIC)
1 x RJ45 LAN

Внутренние порты I/O

1 x разъём для подключения системного вентилятора
1 x коннектор вывода звука на переднюю панель
2 x порт SATA 6Гбит/с
4 x порт SATA 3Гбит/с
1 x блок коннекторов передней панели
1 x разъем вентилятора CPU
1 x джампер для сброса CMOS
1 х COM
4 х USB 2.0/1.1
1 x Trusted Platform Module (TPM)
1 x SPDIF Out

BIOS

2 x 32 Мбит ПЗУ
Использован BIOS, выпускаемый по лицензии компании AWARD
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка технологии DualBIOS

Комплектация

руководство пользователя;
брошюра с описание гарантии;
диск с драйверами и утилитами;
2 x кабеля SATA;
1 x SLI мост;
заглушка интерфейсной панели.

Форм-фактор,
размеры, мм

Micro-ATX
244 х 244

Сайт производителя

http://www.gigabyte.ua/

Упаковка и комплектация

GIGABYTE GA-Z68MA-D2H-B3

Стандартно для GIGBYTE, материнские платы среднего ценового сегмента поставляются в достаточно компактной картонной коробке, выполненной из белого глянцевого картона. Стиль всех изображений выдержан в ярко красной гамме, и при беглом взгляде на упаковку внимание приковывает к себе большой логотип технологии Intel Smart Response Technology и обещанное ускорение работы в четыре раза при ее использовании. Более подробно, о технологии SSD-кэширования Intel Smart Response Technology, вы можете прочитать в обзоре материнской платы ASUS P8Z68-V PRO.

Так же на коробке расположены: наименование модели платы, упоминание о том, что в этом продукте GIGABYTE использует технологию Ultra Durable 2, которая гарантирует использование твердотельных японских конденсаторов и катушек индуктивности с ферритовой сердцевиной. Ниже идут отметки о наличии утилиты «Touch BIOS» для управления настройками BIOS из-под операционной системы. Здесь же расположены отметки о наличии технологии DualBIOS с поддержкой загрузки с жестких дисков размером более 3 ТБ, наличии интерфейса SATA 6 Гбит/с и поддержки высокоскоростного интерфейса USB 3.0 с пропускной способностью до 5 Гбит/с.

Отдельно отмечена готовность платы к работе с новыми процессорами семейства Intel Ivy Bridge, выполненными по 22-нанометровому процессу, и поддержка PCI-Express 3.0.

Исходя из названия платы, заранее становится понятно, какими именно отличительными особенностями она обладает. Давайте разберемся в маркировке платы GA-Z68MA-D2H-B3:

  • GA - изделие компании GIGABYTE: категория "Системные платы";
  • Z68 - название использованного в материнской плате чипсета;
  • M - обозначение форм-фактора, а именно Micro-ATX;
  • А - на плате реализована фирменная технология 333 (USB 3.0, SATA 3.0, 3x USB Power Boost);
  • D - на плате установлены только твёрдотельные конденсаторы;
  • 2 - сегмент (от 2 до 9), в данном случае бюджетный;
  • H - расширенные возможности для вывода видеосигнала средствами интегрированного в ядро ЦП графического контроллера (несколько различных видеопортов, в т.ч. HDMI);
  • B3 - плата спроектирована на базе чипсета Intel 6-й серии (cтеппинг чипсета B3).

Расширенная информация о продукте приводится на задней стороне упаковки. В центре коробки изображена сама материнская плата, а также приводятся основные отличия между чипсетами Intel Z68 и P67 Express. В нижней части нанесены логотипы использованных технологий, а именно:

  • Поддержка в BIOS накопителей объемом свыше 3 ТБ;
  • Поддержка набора технологий Smart 6 (более подробно с описанием каждой утилиты можно ознакомиться, перейдя по ссылке);
  • Применение твердотельных японских конденсаторов со сроком службы 50 тыс. часов;
  • Поддержка USB 3.0;
  • Наличие DVI и HDMI выходов;
  • Поддержка технологии ATI CrossFireX;
  • Поддержка технологии NVIDIA SLI.

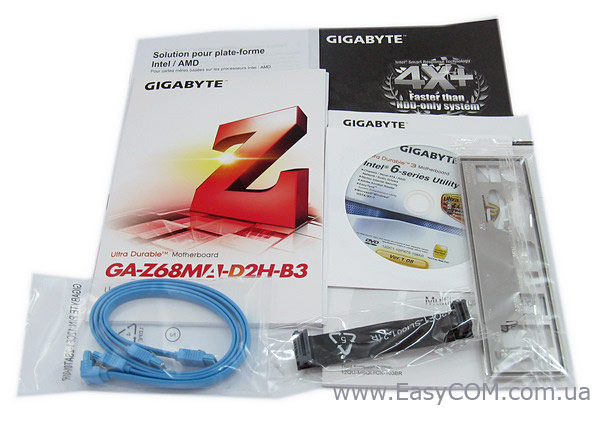

Комплект поставки стандартный для материнской платы среднего ценового сегмента. Логично, что при наличии поддержки технологии NVIDIA SLI, производитель добавил к стандартной комплектации соответствующий мост. В комплекте с GIGABYTE GA-Z68MA-D2H-B3 поставляется:

  • Документация;
  • Диск с драйверами и утилитами;
  • Два SATA-шлейфа (один из них с Г-образным коннектором);
  • Мост SLI;
  • Заглушка интерфейсной панели.



Дизайн и особенности платы

GIGABYTE GA-Z68MA-D2H-B3

Дизайн материнской платы GIGABYTE GA-Z68MA-D2H-B3 типичный для Micro-ATX моделей компании. Компоновка платы выполнена достаточно продуманно, но присутствуют и стандартные, для решений подобного размера, недостатки, а именно: нижние защелки разъемов для установки модулей памяти близко соседствуют с первым слотом PCI Express x16, что затруднит доступ к модулям при установленной видеокарте, а на нижнем правом краю платы отсутствует крепежное отверстие под винт, что требует определенной аккуратности при подключении SATA-устройств. Фактически все порты и разъемы размещены по краю платы, что будет удобно при размещении проводов и кабелей в системном блоке.

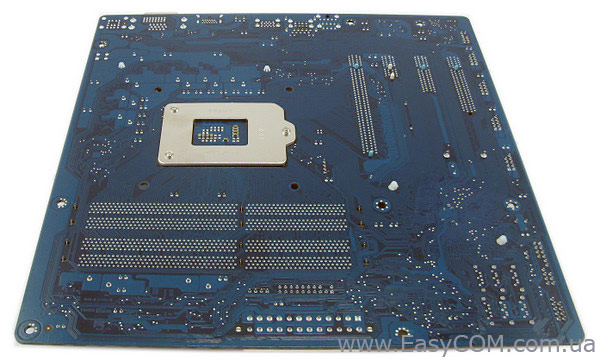

Обратная сторона привлекает внимание разве что усилительной пластиной разъема Socket LGA 1155 производства Lotes, что должно обеспечить возможность установки достаточно мощных систем охлаждения, которые понадобятся при серьезном разгоне процессора.

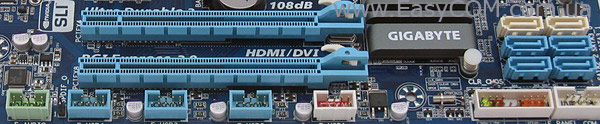

В нижней части материнской платы, перпендикулярно ее поверхности, расположены шесть портов SATA, все реализованы силами чипсета Intel Z68 Express. Четыре порта синего цвета соответствуют спецификации SATA 3 Гбит/с, белого - SATA 6 Гбит/с. Порты расположены на достаточном отдалении от PCI Express х4 и x8 слотов, но наиболее длинные видеокарты могут затруднить подключение накопителей. Рядом расположены разъемы подключения внутренних портов USB, один из них имеет возможность заряжать портативные устройства даже при выключенном компьютере. Всего же на плате GIGABYTE GA-Z68MA-D2H-B3 реализовано только 10 портов USB: 6 на интерфейсной панели и 4 внутренних. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Рядом расположены колодки подключения передней панели, устаревший COM порт и джампер Clr_CMOS.

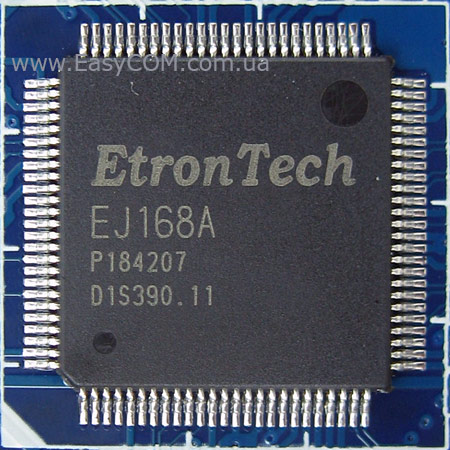

Поскольку чипсет, лежащий в основе платы, не может обеспечить работу интерфейса USB 3.0, то два таких порта, выведенные на интерфейсную панель, реализовано силами контроллера EtronTech EJ168A.

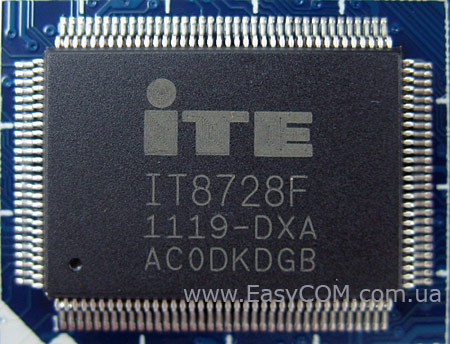

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет портами PS/2, COM и обеспечивает мониторинг.

Материнская плата GIGABYTE GA-Z68MA-D2H-B3 выделяется среди конкурентов, также выполненных в форм-факторе Micro-ATX, наличием трех слотов для установки графических адаптеров - PCI-Express 2.0. Производителем заявлена поддержка технологий NVIDIA SLI и ATI CrossFireX. Близкое расположение слотов PCI-Express 2.0 в большинстве случаев не позволит устанавливать на материнскую плату больше двух видеокарт, но разработчик это предусмотрел, и разделил линии PCI-E между слотами в конфигурации x8/x4/x8 соответственно.

Если у вас один графический адаптер то его необходимо устанавливать в первый слот, который будет функционировать в режиме х16. Поскольку возможности чипсета Intel Z68 Express позволяют выводить изображение со встроенного в процессор видеоядра, то слоты PCI-Express 2.0 могут быть использованы и для установки иных карт расширения. Также расширение функциональности материнской платы возможно за счет одного слота PCI-Express х1.

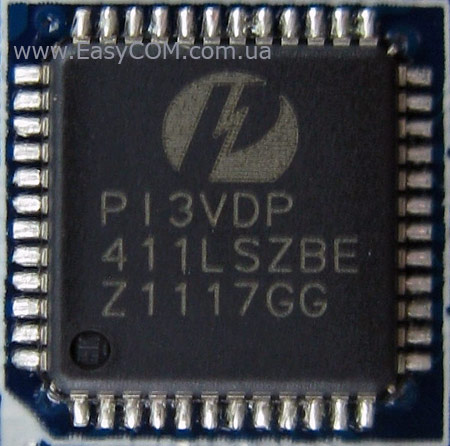

Если вы планируете использовать интегрированную графику, проблем с подключением современных устройств вывода изображения не возникнет, поскольку все необходимые разъёмы присутствуют. Не хватает, разве что, DisplayPort. Функционирование видеовыходов обеспечивают две микросхемы Pericom PI3VDP411LS, распаянные недалеко от задней панели.

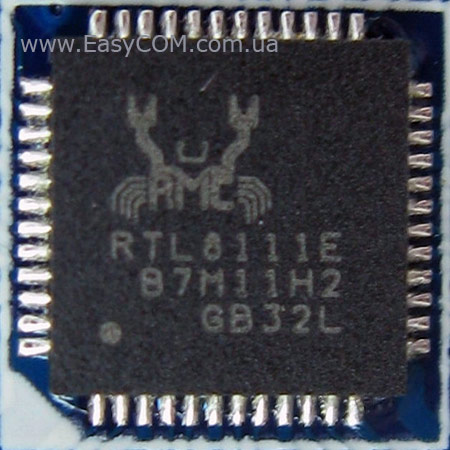

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

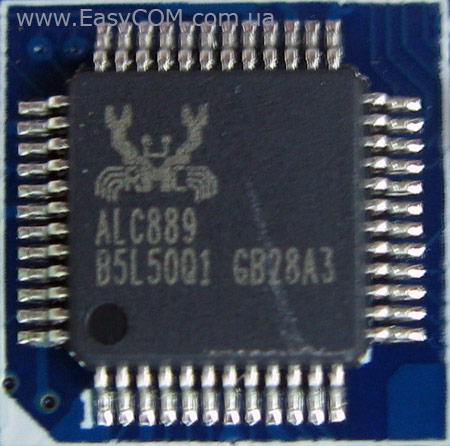

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC889, который поддерживает 2/4/5.1/7.1-канальный звук, правда в данном случае или через цифровые выходы или используя не очень удобное объединение портов интерфейсной и фронтальной панелей.

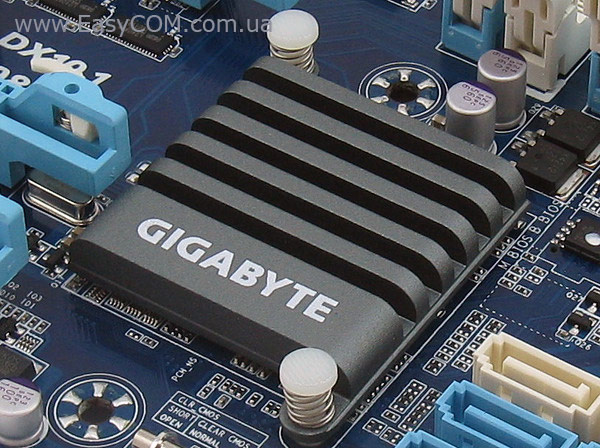

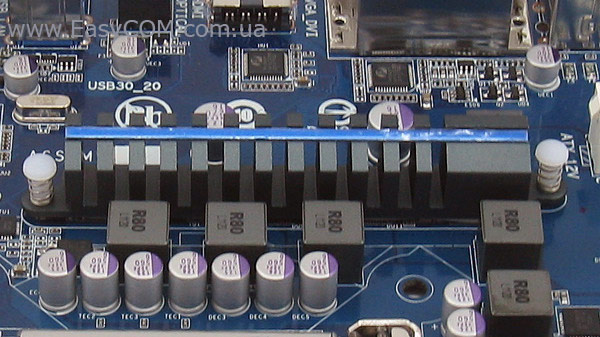

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов, один осуществляет отвод тепла от чипсета Intel Z68 Express, второй накрывает микросхемы MOSFET, что точно не будет лишним при экспериментах с разгоном. Крепятся оба радиатора при помощи пластиковых клипс на пружинках. В процессе тестирования платы температура не превышала 60°C, что нельзя назвать выдающимся результатом, однако до критических значений температура не поднялась.

Системная плата GIGABYTE GA-Z68MA-D2H-B3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон, поэтому будут блокироваться длинной видеокартой. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в два белых, либо в два синих слота. Поддерживаются модули работающие на частотах 2133/1866/1600/1333/1066 МГц в номинальном режиме, максимальный объем памяти может составлять 32 ГБ, чего должно быть достаточно в большинстве случаев.

Расположение Socket LGA 1155 и опорной пластины стандартно. Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере Intersil ISL6364, который поддерживает активное переключение фаз питания для повышения уровня КПД.

Для питания GIGABYTE GA-Z68MA-D2H-B3 предназначены стандартные для устройства такого класса основной 24-х и дополнительный 4-контактные разъемы.

Одной из особенностей данной платы является наличие разъема под Trusted Platform Module (TPM). Чип Trusted Platform Module (TPM) представляет собой специализированную микросхему, в которой хранятся криптографические ключи, пароли и цифровые сертификаты.

GIGABYTE GA-Z68MA-D2H-B3

На интерфейсную панель материнской платы GIGABYTE GA-Z68MA-D2H-B3 выведены следующие порты:

  • 1 x DVI-D;
  • 1 x D-Sub разъём;
  • 1 x PS/2 (клавиатура/мышь);
  • 2 x USB 3.0/2.0;
  • 4 x USB 2.0/1.1;
  • 1 х HDMI;
  • 1 х SPDIF выход (оптический);
  • 3 x аудио порта (Line-in/ Line-out/ MIC);
  • 1 x RJ45 LAN.

Как видим, конфигурация внешних портов достаточна для комфортного использования системы, к недостаткам можно отнести только наличие всего 3-х аудио портов и отсутствие eSATA.

GIGABYTE GA-Z68MA-D2H-B3

Материнская плата GIGABYTE GA-Z68MA-D2H-B3 оснащена всего двумя разъемами для подключения вентиляторов, оба выполнены в четырехконтактном исполнении, один предназначен для подключения вентилятора системы охлаждения процессора, второй используется для подключения системного вентилятора. Можно отметить не очень удобное расположение разъема для системного вентилятора, при его подключении может мешать провод питания, подходящий к 24-контактному разъему.
