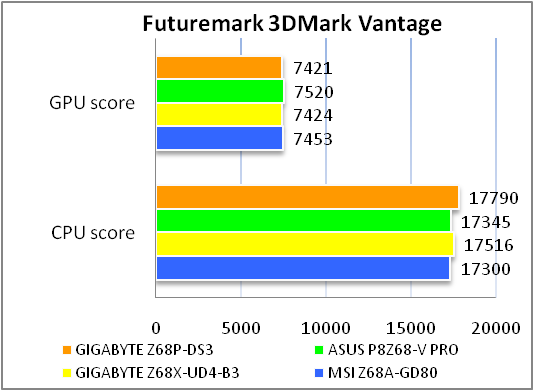

Обзор материнской платы GIGABYTE GA-Z68P-DS3

Сегодня мы рассмотрим материнскую плату от компании GIGABYTE, основанную на наборе системной логики Intel Z68 Express. Подробно особенности данного набора системной логики были описаны ранее, но напомним, что Intel Z68 Express представляет собой некую совокупность чипсетов Intel P67 и H67 Express, то есть располагает широкими возможностями разгона системы, и в то же время позволяет работать с интегрированным в современные процессоры Intel графическим ядром. Не последним по значению является и поддержка программных возможностей в виде SSD-кэширования Intel Smart Response Technology и технологии LucidLogix Virtu, которая позволяет динамически переключатся между встроенным графическим ускорителем Intel HD Graphics 2000/3000 и дискретной видеокартой.

GIGABYTE GA-Z68P-DS3

Спецификация материнской платы GIGABYTE GA-Z68P-DS3

Производитель

GIGABYTE

Модель

GA-Z68P-DS3

Чипсет

Intel Z68 Express

Процессорный разъем

Socket LGA 1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3/ Pentium /Celeron

Используемая память

DDR3 1333/1066/1600/2133

Поддержка памяти

4 x 1,5 В DIMM двухканальной архитектуры до
32 ГБ, без ECC

Слоты расширения

1 x PCI-E x16 (x16)
1 x PCI-E x16 (x4)
2 x PCI-E x1
2 x PCI

Дисковая подсистема

2 x SATA 6.0 Гб/с
4 x SATA 3.0 Гб/с
с возможностью организации SATA RAID 0, 1, 10 и JBOD

LAN

Realtek RTL8111E (10/100/1000 Мбит/с)

Звуковая подсистема

Realtek ALC889, 8-канальный High-Definition Audio

Охлаждение

Алюминиевый радиатор на микросхеме южного моста

Разъемы для вентиляторов

1 x CPU
3 x корпусный вентилятор

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x HDMI
1 x LAN (RJ45)
1 x LPT
1 x COM
6 x USB 2.0
1 x оптический SPDIF
3 x 3,5 мм аудио разъёма (линейный вход/линейный выход/микрофон)

Внутренние порты I/O

3 x USB 2.0
1 x S/PDIF выход
4 x SATA 3.0 Гб/с
2 x SATA 6.0 Гб/с
1 x TPM
1 x mSATA
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 32 Мбит ПЗУ
AWARD BIOS, DualBIOS, PnP, DMI 2.0, ACPI 1.0b, SM BIOS 2.4

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2

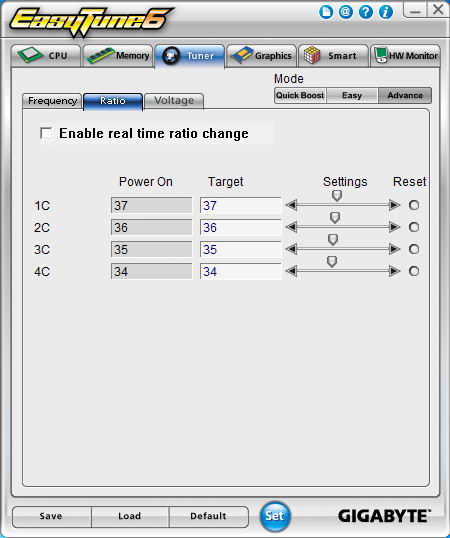

EasyTune
Smart 6™
Auto Green
eXtreme Hard Drive (X.H.D)
ON/OFF Charge
Cloud OC
3TB+ Unlock
Touch BIOS
Q-Share

Форм-фактор, размеры, мм

ATX
305 x 215

Сайт производителя

http://www.gigabyte.ua/
Новые версии BIOS и драйверов можно загрузить со страницы загрузки.

GIGABYTE GA-Z68P-DS3

Материнская плата GIGABYTE GA-Z68P-DS3 поставляется в компактной картонной коробке с качественной полиграфией. Верхнюю часть лицевой стороны упаковки занимает большая эмблема набора системной логики Intel Z68 и информация о наличии порта mSATA. В нижней части крупными буквами приводится наименование модели материнской платы. Кроме того, здесь можно найти несколько дополнительных пиктограмм, указывающих на те или иные особенности изделия, среди которых можно отметить поддержку технологии Intel Smart Response, LucidLogix Virtu, а также наличие поддержки ATI CrossFireX.

GIGABYTE GA-Z68P-DS3

На обратной стороне коробки приводится расширенная информация об особенностях фирменных технологий. Рассмотрим некоторые из них подробней:

  • 108dB - аудиокодек и его обвязка гарантируют соотношение сигнал/шум 108 дБ.
  • DualBIOS - две микросхемы памяти, хранящие микропрограмму BIOS.
  • 3TB+ Unlock - поддержка накопителей емкостью более 3 ТБ.
  • 3x USB Power - сила тока увеличена втрое для поддержки внешних устройств USB.
  • 50,000 hr. Solid Capacitors - 50 000 часов наработки на отказ для твердотельных конденсаторов.
  • SATA 3.0 – поддержка накопителей с пропускной способностью интерфейса до 6 Гбит/с.

В коробке вместе с материнской платой GIGABYTE GA-Z68P-DS3 можно найти следующие аксессуары:

  • руководство пользователя;
  • 2 x SATA 6.0 Гбит/с кабеля;
  • заглушку интерфейсной панели;
  • диск с драйверами и утилитами.

Щедрой комплектацию назвать сложно, но учитывая стоимость материнской платы сложно ожидать, например, mSATA SSD-накопитель в комплекте.

GIGABYTE GA-Z68P-DS3

Рассматриваемая сегодня материнская плата GIGABYTE GA-Z68P-DS3 принадлежит к форм-фактору ATX и имеет достаточно проработанный дизайн печатной платы. Компоновка платы хорошо продумана, порты и разъемы расположены довольно удобно. Из особенностей дизайна можно выделить порты SATA, которые развернуты в сторону, что упрощает подключение накопителей, при установленной второй крупногабаритной видеокарте. На плате присутствует одна особенность - отсутствуют отверстия для крепления с правой стороны. Из-за чего правый край, а именно углы, будут немного «свисать», поэтому при установке материнской платы и подключению питания и накопителей нужно проявлять осторожность, чтобы ее не повредить.

Дисковая подсистема материнской платы GIGABYTEGA-Z68P-DS3 основана на чипсете Intel Z68 Express, который поддерживает четыре порта SATA 3 Гб/c и два порта SATA 6 Гб/c (белого цвета) с возможностью организации RAID-массивов уровней 0, 1, 5 и 10. А в случае установки mSATA-диска один из портов SATA 3 Гб/c будет недоступен, о чем предупреждает наклейка на портах.

Разъем mSATA обеспечивает возможность установки SSD-накопителей с таким интерфейсом для увеличения быстродействие системы. Это происходит за счёт кэширования данных на SSD-накопитель в соответствии с возможностями технологии Intel Smart Response Technology, которая является одной из особенностей набора системной логики Intel Z68 Express. Габариты такого накопителя минимальны, поэтому каких-либо неудобств он не доставит в процессе использования материнской платы.

Набор системной логики Intel Z68 Express поддерживает до 14 портов USB 2.0, и на материнской плате GIGABYTEGA-Z68P-DS3 их реализовано только 12. Шесть портов выведены на интерфейсную панель, еще шесть можно подключить при помощи находящихся на плате колодок. К сожалению, производитель не добавил контроллер USB 3.0, что в современной домашней системе может оказаться заметным недостатком, а набор системной логики Intel Z68 Express не поддерживает этот стандарт.

Материнская плата GIGABYTE GA-Z68P-DS3 имеет шесть слотов расширения: два PCI-Express x16, и по два PCI-E x1 и PCI. Для слотов PCI-E x16 инженеры реализовали полноценные 16 линий только на первый, а в случае использования двух видеокарт для реализации технологии ATI CrossFireX будет выделено 16+4 линии. Таким образом, целесообразней второй порт PCI-E 16x использовать под другие платы расширения.

Так как поддержки шины PCI системная логика Intel Z68 Express не имеет, то производители материнских плат используют мосты между линиями PCI-E и шиной PCI. В данной материнской плате используется контроллер ITE IT8892E.

На материнской плате GIGABYTEGA-Z68P-DS3 установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная гарантированная частота оперативной памяти составляет 2133 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы одного цвета.

Питание ядра процессора, встроенного в него системного агента и видеоядра организованно по 4+1-фазной схеме, причем количесво элементов в дополнительной фазе для большей надежности удвоено. В качестве ШИМ-контроллера используется микросхема Intersil ISL6364. Поскольку материнская плата относится к серии UltraDurable, узел стабилизатора питания процессора построен с применением качественной элементной базы, в состав которой входят: дроссели с ферритовым сердечником, высококачественные твердотельные конденсаторы. Питание процессора обеспечивает 4-контактный разъем ATX12V, что намекает на не очень высокую благосклонность решения к разгону.

GIGABYTE GA-Z68P-DS3

Пассивная система охлаждения материнской платы GIGABYTE GA-Z68P-DS3 состоит из широкого низкопрофильного алюминиевого радиатора на чипсете, который отлично справляется со своими обязанностями - во время тестирования платы температура на нем не поднималась выше 45°C. Охлаждение силовых элементов стабилизатора питания процессора отсутствует, хотя отверстия для установки радиатора присутствуют.

Звуковая система основана на HDA-кодеке 8-канального звука Realtek ALC889, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

За вывод изображения через интерфейс HDMI v.1.3 отвечает контроллер Pericom PI3VDP, который не в первый раз использует компания GIGABYTE в своих материнских платах.

GIGABYTE GA-Z68P-DS3

На интерфейсную панель GIGABYTE GA-Z68P-DS3 выведены следующие порты:

  • 1 x PS/2 (клавиатура/мышь);
  • 1 x HDMI;
  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 1 x LPT;
  • 1 x COM;
  • 1 x оптический S/PDIF;
  • 8-канальный аудио выход.

Конфигурации интерфейсной панели немного спорна, особенно если рассматривать GIGABYTE GA-Z68P-DS3 в качестве основы современной игровой или мультимедийной системы, в которой, к тому же, оказались полезны порты USB 3.0. Не совсем логичным является наличие только порта HDMI для подключения монитора, ведь это потребует приобретения переходника для подключения монитора с входом DVI-D, а подключение монитора с разъемом D-SUB делает и вовсе невозможным. При этом наличие портов LPT и COM говорит о рабочей направленности решения, но на производстве в основном используются именно не самые современны VGA-мониторы. Отдельно стоит отметить наличие только 3-х разъемов для вывода многоканального звука – все 8 каналом можно задействовать только при подключении части колонок к фронтальной аудиопанели формата HD-Audio и соответствующей настройке аудиодрайвера.

GIGABYTE GA-Z68P-DS3

Материнская плата GIGABYTE GA-Z68P-DS3 имеет достаточное количество разъемов для подключения вентиляторов: один 4-контактный для процессорного кулера и еще один 4-контактный для корпусного вентилятора, а также еще два 3-контактных разъема для корпусных вентиляторов.

BIOS

В данной материнской плате используется Award BIOS, интерфейс которой имеет привычное оформление, а навигация производится исключительно с помощью клавиатуры.

Все предназначенные для разгона настройки сосредоточены в разделе «MB IntelligentTweaker (M.I.T.)».

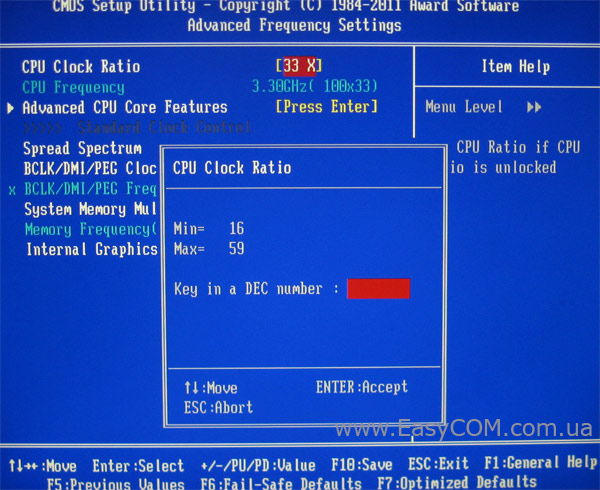

Настройки частот находятся в подразделе «Advanced Frequency Settings». Кроме того, здесь можно регулировать величину процессорного множителя для разгона процессоров, в которых он разблокирован, а также увеличить производительность процессоров с заблокированным множителем путем повышения значения множителя в турбо режиме.

Есть возможность изменять частоту памяти. Максимальное значение, которое можно уставить - 2133 МГц.

Также присутствует подраздел, в котором сосредоточены настройки таймингов и подтаймингов оперативной памяти.

Производительность встроенной в процессор видеоподсистемы можно увеличить в подпункте Internal Graphics Clock.

Кроме того, возможна настройка напряжений на всех основных компонентах системы. Напряжение можно регулировать в довольно широких пределах.

Доступные настройки, необходимые для разгона системы, мы свели в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

16 – 59

1

Множитель частоты TurboBoost

Turbo Ratio (Core)

0 – 255

1

Ограничение по мощности

Turbo Power Limit

0 – 1000

1

Частота системной шины, МГц

BCLK/DMI/PEG Frequency

80 – 200

0,1

Делитель для памяти

System Memory Multipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD



Напряжение на процессоре, В

Dynamic Vcore

-0,320…+0,640

0,005 В

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

0,8 – 1,7

0,02 В



System Agent Voltage

0,655 – 1,305

0,005 В

Напряжение питания ФАПЧ

CPU PLL

1,520 – 2,520

0,02 В

Напряжение на модулях памяти, В



DRAM Voltage

1,1 – 2,6

0,02 В

DRAM VRef.

0,7 – 0,82

0,01 В

DRAM Termination

0,54 – 1,4

0,02 В

Ch-A DataVRef.

0,54 – 1,4

0,02 В

В подпункте Advanced Chipset Features можно указать количество памяти, выделяемое встроенному видеоадаптеру.

Доступ к мониторингу параметров системы осуществляется в разделе «PC Health Status», попасть в который можно с главного экрана BIOS. Раздел мониторинга позволяет наблюдать за:

  • температурой процессора и материнской платы;
  • скоростью вращения всех вентиляторов;
  • напряжениями на процессоре, памяти, а также линиях питания +3,3В и +12 В.

В этом же разделе можно активировать функцию автоматического управления скоростью вращения вентилятора процессорного кулера SmartFan и настроить предупреждения об остановке вентиляторов. Автоматическое управление и корпусными вентиляторами не реализовано.
