Обзор и тестирование материнской платы GIGABYTE GA-Z68X-UD3H-B3

Сегодня мы рассмотрим новую материнскую плату GIGABYTE GA-Z68X-UD3H-B3 на недавно представленном чипсете Intel Z68 Express, особенности которого были рассмотрены в обзоре материнской платы ASUS P8Z68-V PRO. Если вкратце, то чипсет Intel Z68 Express отличается от Intel P67 Express поддержкой интегрированного в процессор графического ядро, а также поддержкой функции программной виртуализации LucidLogix Virtu и технологии SSD-кэширования Intel Smart Response Technology.

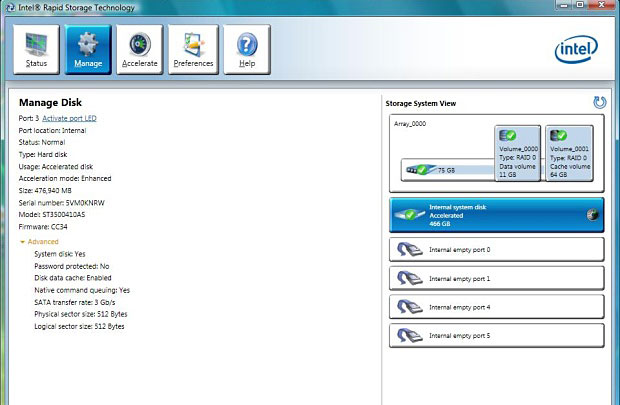

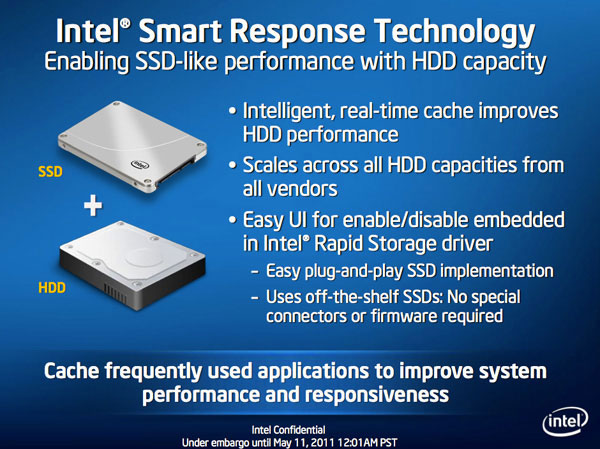

Несмотря на малый возраст чипсета Intel Z68 Express уже сейчас компания GIGABYTE предлагает двадцать модификаций материнских плат, основанных на нем. Отчасти такое положение вещей вызвано тем, что компания GIGABYTE решила отказаться от разработки новых моделей на чипсете Intel P67 Express, так как по ее мнению позиционирование моделей на Intel P67 и Intel Z68 во многом схожее. С выходом системной логики Intel Z68 Express компания GIGABYTE возложила и достаточно большие надежды на технологию кэширования данных Intel Smart Response, об этом частично говорит выпуск материнской платы GIGABYTE Z68XP-UD3-iSSD со встроенным твердотельным накопителем серии Intel 311 объемом 20 ГБ. Как мы знаем, для работы технологии Intel Smart Response необходимо произвести в определенной последовательности ряд действий, в том числе установить операционную систему в режиме RAID. Данный факт заметно «усложняет жизнь» пользователям, решившим использовать этот вид ускорения дисковой подсистемы. Специально для них была разработана утилита GIGABYTE EZ Smart Response, которая автоматически, без участия пользователя, быстро и легко настроит систему для работы Intel Smart Technology, даже если операционная система изначально была проинсталлирована на накопитель, работающий в режиме IDE. Возможности утилиты GIGABYTE EZ Smart Response мы обязательно проверим в ходе тестирования, а сейчас перейдем к рассмотрению материнской платы GIGABYTE GA-Z68X-UD3H-B3.

GIGABYTE GA-Z68X-UD3H-B3

Спецификация материнской платы GIGABYTE GA-Z68X-UD3H-B3:

Производитель

GIGABYTE

Модель

GA-Z68X-UD3H-B3

Чипсет

Intel Z68 Express

Процессорный разъем

LGA 1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3

Используемая память

DDR3 2133/1866/1600/1333/1066 МГц

Поддержка памяти

4 x 1,5 В DDR3 DIMM двухканальной архитектуры до 32 ГБ
Поддержка памяти non-ECC и Extreme Memory Profile (XMP)

Слоты расширения

1 x PCIE x16 (x16 линий PCI Express 2.0)
1 x PCIE x16 (x8 линии)
3 x PCIE x1
2 x PCI

Multi-GPU технологии

ATI CrossFireX/ NVIDIA SLI в режиме x8+x8

Дисковая подсистема

Чипсет Intel Z68 Express поддерживает:
2 x SATA 6.0 Гб/с
4 x SATA 3.0 Гб/с
с возможностью организации SATA RAID 0, 1, 5 и 10

Чип Marvell 88SE9172 поддерживает:
2 x SATA 6.0 Гб/с с поддержкой RAID 0 и 1

Звуковая подсистема

Realtek ALC889, 8-канальный High-Definition Audio кодек поддерживает внутренний порт S/PDIF

Поддержка LAN

Гигабитный сетевой контроллер Realtek RTL8111E

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x для процессорного кулера
3 x для корпусного вентилятора

Внешние порты I/O

1 x PS/2 порта для клавиатуры или мыши
1 х оптический S/PDIF
4 x USB 2.0
2 x USB 3.0
1 x eSATA 3 Гб/c
1 x D-sub
1 x DVI
1 x HDMI
1 x DisplayPort
1 x IEEE 1394a
1 x LAN (RJ45)
6 аудио разъемов

Внутренние порты I/O

4 х SATA 6.0 Гб/с
3 х SATA 3.0 Гб/с
1 x S/PDIF выход
8 x USB 2.0
2 x USB 3.0
1 x IEEE 1394a
1 x TPM
1 x COM порт
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 х 32 Mbit Flash ROM, Award BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Поддержка DualBIOS

Возможности разгона

Изменение частоты: памяти.
Изменение напряжения на: процессоре, памяти и чипсете

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune
Dynamic Energy Saver 2
Smart 6
Auto Green
eXtreme Hard Drive (X.H.D)
ON/OFF Charge
Cloud OC
Q-Share

Комплектация

4 x SATA кабеля
1 x мостик SLI
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

ATX
305 x 244

Сайт производителя

http://www.gigabyte.ua/

Свежая версия BIOS и драйвера может быть скачана с сайта поддержки.

Все цены на GIGABYTE GA-Z68X-UD3H-B3

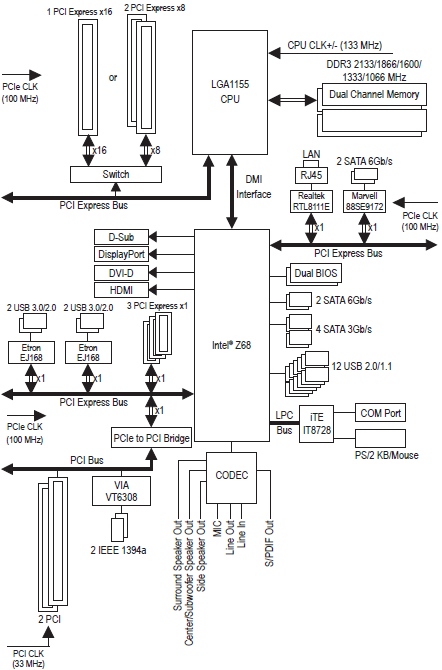

Блок схема наглядно дает понять, что GIGABYTE GA-Z68X-UD3H-B3 является очень функциональным решением с возможностями достойными даже моделей самого высокого класса. В арсенале GIGABYTE GA-Z68X-UD3H-B3 имеется: два контроллера USB 3.0, которые поддерживают четыре порта USB 3.0; четыре типа видеовыходов; дополнительный контроллер SATA 6 Гб/с; контроллер IEEE 1394a. Кроме того, для этой материнской платы характерна поддержка памяти вплоть до модулей DDR3-2133 и разделение шестнадцати линий PCI Express 2.0 по формуле x8+x8 для поддержки технологий ATI CrossFireX и NVIDIA SLI.

GIGABYTE GA-Z68X-UD3H-B3

Упаковка материнской платы GIGABYTE GA-Z68X-UD3H-B3 выполнена в темных тонах. На лицевой ее части подчеркивается в первую очередь утилита «Touch BIOS» для управления настройками BUOS из-под операционной системы, отличающаяся поддержкой сенсорного управления, а также реализация технологию Hybrid EFI, которая позволяет поддерживать накопители объемом свыше 3 ТБ. Кроме того, на упаковке отмечено исполнение по технологии Ultra Durable 3 и поддержка технологий NVIDIA SLI и ATI CrossFireX, а также возможность ускорения дисковой подсистемы за счет использования Intel Smart Technology.

GIGABYTE GA-Z68X-UD3H-B3

На обратной стороне упаковки также подчеркиваются особенности этой материнской платы и показано ее фото. Здесь отмечается наличие качественной аудио подсистемы с соотношением сигнал/шум 108 дБ и использование в узлах питания MOSFET с низким сопротивлением в открытом состоянии, что благоприятно сказывается на эффективности и нагреве VRM.

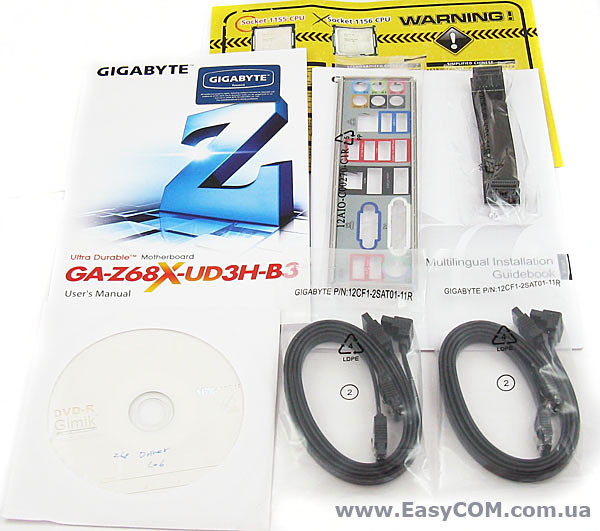

Комплектация материнской платы GIGABYTE GA-Z68X-UD3H-B3 вполне соответствует ее классу:

  • DVD-диск с ПО и драйверами;
  • руководство пользователя на английском языке, краткая инструкция по установке,
  • четыре шлейфа Serial ATA;
  • мост SLI;
  • фирменная наклейка;
  • заглушка на заднюю панель корпуса.

Кроме того, в комплектации можно найти лист, который предупреждает, что процессоры LGA 1156 ни в коем случае нельзя устанавливать в материнские платы с процессорным разъемом LGA 1155, так как они несовместимы.

GIGABYTE GA-Z68X-UD3H-B3

Дизайн материнской платы GIGABYTE GA-Z68X-UD3H-B3 типичный для моделей UD3 и UD4 компании GIGABYTE, основанных на Intel P67. Эта компоновка выполнена достаточно продуманно, без недостатков, которые могли бы критично мешать в процессе сборки и переконфигурации системы. Фактически все порты и разъемы размещены по краю платы, что будет удобно при улаживании проводов и кабелей. Единственным не совсем удобным моментом можно считать повернутые в сторону разъемы SATA, что позволяет их использовать и при установке габаритных видеокарт, но подключать шлейфы к ним в относительно небольших корпусах будет не очень удобно. Все конденсаторы на материнской плате GIGABYTE GA-Z68X-UD3H-B3 полимерные, а дросселя с ферритовым сердечником, как и предусмотрено технологией Ultra Durable 3.

GIGABYTE GA-Z68X-UD3H-B3

Дисковая подсистема материнской платы GIGABYTE GA-Z68X-UD3H-B3 основана на чипсете Intel Z68 Express, который поддерживает четыре порта SATA 3 Гб/c (один из них выведен в виде eSATA на интерфейсную панель) и два SATA 6 Гб/c с возможностью организации RAID массивов уровней 0, 1, 5 и 10, а также дополнительном контроллере Marvell 88SE9172, который отвечает за работу двух внутренних портов SATA 6 Гб/c с поддержкой RAID 0 и 1.

GIGABYTE GA-Z68X-UD3H-B3

Возможности расширения у материнской платы GIGABYTE GA-Z68X-UD3H-B3 довольно большие: два слота PCIE х16, три слота PCIE х1 и два PCI. Приятно отметить, что массовая материнская плата GIGABYTE GA-Z68X-UD3H-B3 поддерживает технологии ATI CrossFireX и NVIDIA SLI в конфигурации x8+x8 линий PCI Express 2.0.

В качестве основы встроенной звукового карты используется 8-канальный HDA-кодек Realtek ALC889, разъем для фронт панели которого поддерживает форматы HDA и AC`97.

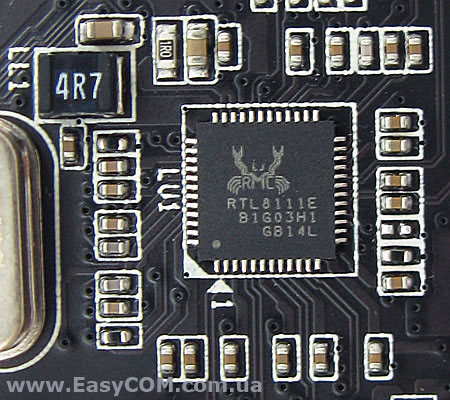

Для сетевого подключения на материнской плате GIGABYTE GA-Z68X-UD3H-B3 служит гигабитный сетевой контроллер Realtek RTL8111E.

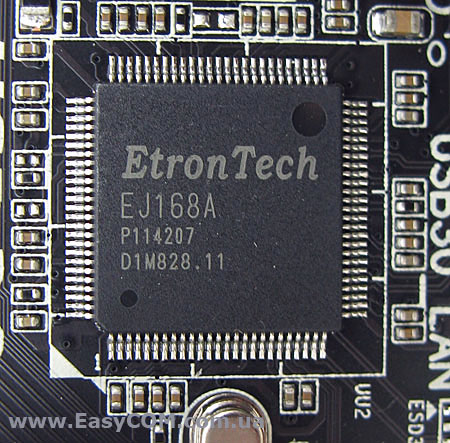

Поддержка двух внутренних и двух внешних портов USB 3.0 стала возможна благодаря двум контроллерам EtronTech EJ168A. Функционирование еще двенадцати портов USB 2.0, восемь из которых внутренние, обеспечивается чипсетом Intel Z68 Express.

GIGABYTE GA-Z68X-UD3H-B3

Кроме всего, на материнской плате GIGABYTE GA-Z68X-UD3H-B3 установлен контроллер VIA VT6308, который поддерживает два порта IEEE 1394a, внутренний и внешний. Также на этой материнской плате реализованы порты COM и TPM. Поддержки же таких устаревших интерфейсов как IDE, FDD и LPT у этой модели нет.

Для охлаждения чипсета Intel Z68 Express используется достаточно широкий радиатор, который во время тестирования нагревался максимум до 48°С, что можно считать приемлемым показателем.

GIGABYTE GA-Z68X-UD3H-B3

Все слоты для оперативной памяти выполнены черными, из-за чего определение необходимой для двухканальной работы комбинации возможно лишь с помощью инструкции.

GIGABYTE GA-Z68X-UD3H-B3

Узел питания процессора на материнской плате GIGABYTE GA-Z68X-UD3H-B3 выполнен по схеме 4+2+1 фазы. Причем в качестве силовых элементов используются микросхемы с интегрированным драйвером Driver-MOSFET - VISHAY SiC769. Напряжение к схеме питания подводится через усиленный 8-контактный разъем EPS12V.

GIGABYTE GA-Z68X-UD3H-B3

Узел питания процессора частично охлаждается дополнительным радиатором. Все радиаторы на материнской плате GIGABYTE GA-Z68X-UD3H-B3 фиксируются при помощи подпружиненных пластиковых защелок, что чуть менее надежно и не очень универсально.

Схема питания процессора основана на контроллере Intersil ISL6364, который поддерживает активное переключение фаз питания.

GIGABYTE GA-Z68X-UD3H-B3

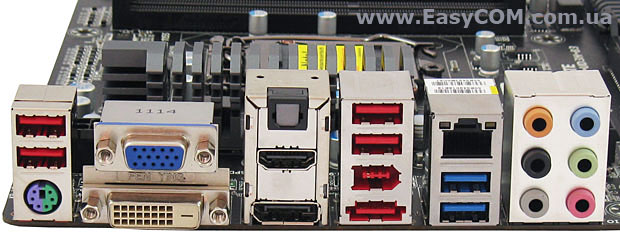

На достаточно функциональную интерфейсную панель материнской платы GIGABYTE GA-Z68X-UD3H-B3 выведены следующие порты:

  • один PS/2 для клавиатуры или мыши,
  • оптический S/PDIF,
  • четыре порта USB 2.0 и два порта USB 3.0,
  • один порт eSATA 3 Гб/c,
  • аналоговый D-sub видеовыход;
  • цифровой DVI видеовыход;
  • интерфейс HDMI;
  • порт DisplayPort;
  • полноразмерный порт IEEE 1394a;
  • разъем RJ45 для сетевых соединений;
  • шесть разъемов для 8-канального звука.

GIGABYTE GA-Z68X-UD3H-B3

Разъемов для подключения вентиляторов на материнской плате GIGABYTE GA-Z68X-UD3H-B3 всего четыре. Два из них 4-контактные с поддержкой PWM-режима питания и еще два 3-контактные. Этого должно быть достаточно для улучшения вентиляции в большинстве корпусов.

BIOS

Хотя в материнской плате GIGABYTE GA-Z68X-UD3H-B3 и используется устаревший код Award BIOS, компания GIGABYTE постаралась максимально его улучшить, реализовав технологию Hybrid EFI, что позволяет поддерживать накопители объемом свыше 3 ТБ. Для большего же удобства была разработана утилита Touch BIOS, которая позволяет менять настройки через операционную систему Windows и поддерживает сенсорное управление.

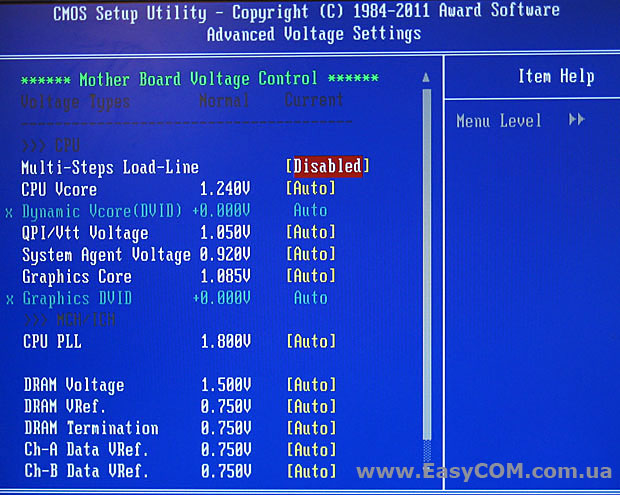

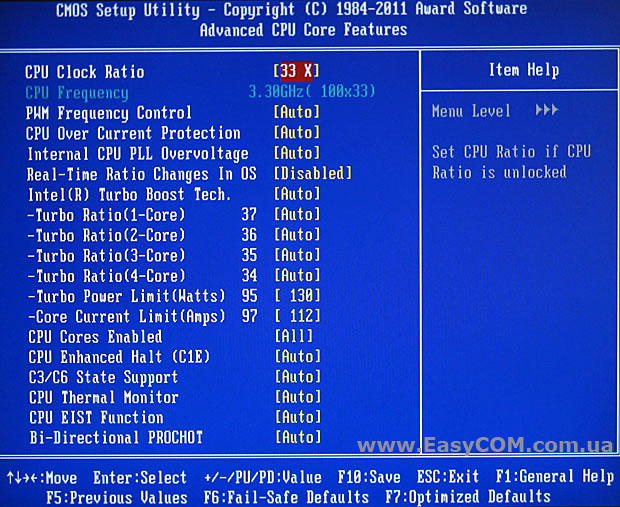

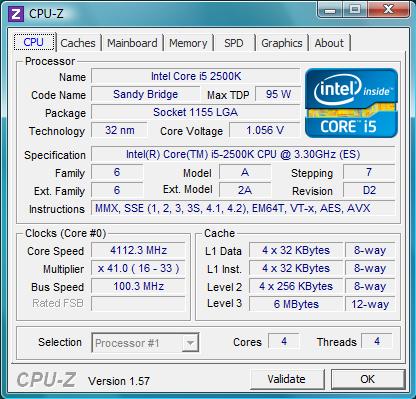

Количество настроек, необходимых для разгона процессора и интегрированного графического ядра, в BIOS привычно для решений GIGABYTE этого класса. Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M.I.T.)», мы их свели в таблицу:

Параметр

Название меню

Диапазон

Шаг

Процессорный множитель

CPU Clock Ratio

16 – 59

1



PWM Frequency Control

От -56% до +98%

7%



CPU Over Current Protection

-5%, +5%, +10%



Множитель частоты Turbo Boost

Turbo Ratio (Core)

0 – 255

1

Ограничение по мощности

Turbo Power Limit

0 – 1000 Вт

1

Ограничение по току

Core Current Limit

0 – 500 А



Частота системной шины, МГц

BCLK/DMI/PEG Frequency

80 – 200 МГц

0,1

Делитель для памяти

System Memory Multipllier (SPD)

8, 10.66, 13.33, 16.00, 18.66, 21.33



Частота встроенного графического ядра

Internal Graphics Clock

0 – 3000 МГц

50 МГц

Задержки ОЗУ



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD



Напряжение на процессоре, В

CPU Vcore

0,750 – 1,7 В

0,005 В

Напряжение на шине QPI/Vtt, В

QPI/Vtt Voltage

0,905 – 1,53 В

0,005 В



System Agent Voltage

0,760 – 1,300 В

0,005 В



Graphics Core

0,85 – 1,705 В

0,01 В

 Напряжение питания ФАПЧ

CPU PLL

1,445 – 2,095 В

0,005 В

Напряжение на модулях памяти, В

DRAM Voltage

0,87 – 2,13 В

0,005 В



DRAM VRef.

0,69 – 0,81 В

0,005 В



DRAM Termination

0,42 – 1,385 В

0,005 В



Ch-A Data VRef.

0,235– 1,375 В

0,005 В



Multi-Steps Load-Line

Level 1 – Level 10

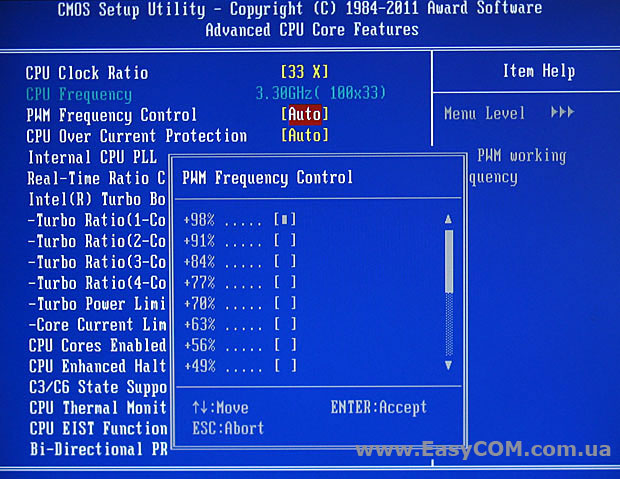

Из новых настроек в BIOS можно выделить возможность изменения частоты дискретизации ШИМ-контроллера узла питания процессора.

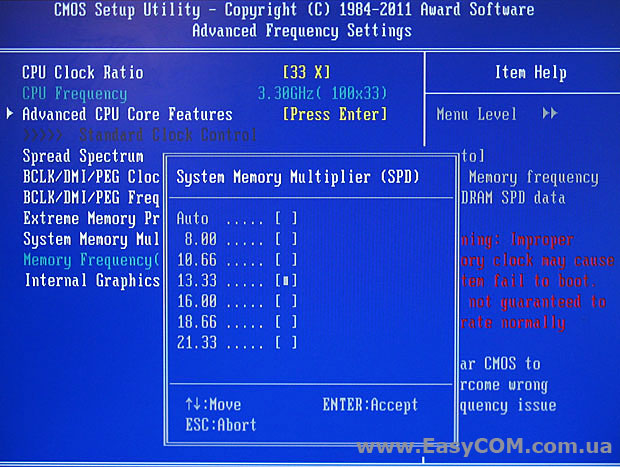

Частоту памяти можно изменять вплоть до 2133 МГц в настройке «System Memory Multipllier (SPD)».

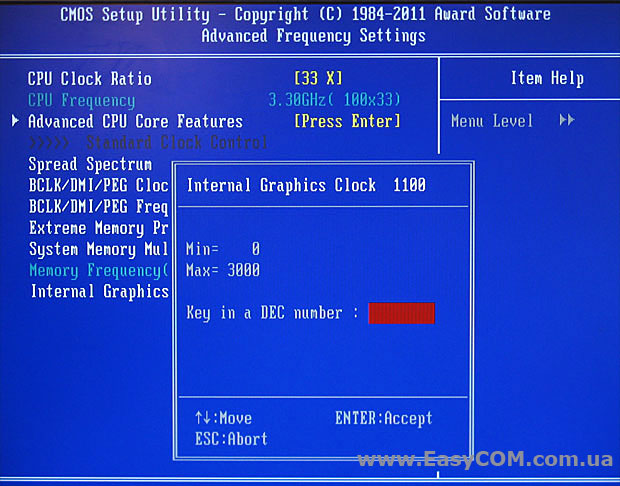

Отличительной особенностью решений на Intel Z68, по отношению к Intel P67, является возможность разгона интегрированного в процессоры Sandy Bridge графического ядра.

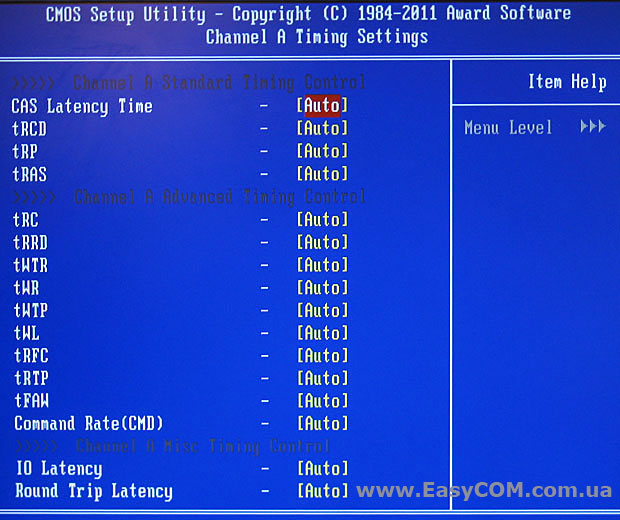

Также в BIOS имеется возможность настройки таймингов (задержек) и подтаймингов (второстепенных задержек) оперативной памяти в полном виде.

Настроек управления питанием на компонентах в BIOS материнской платы GIGABYTE GA-Z68X-UD3H-B3 достаточно для поднятия стабильности даже при очень хорошем разгоне. Также радует малый шаг опций, который почти во всех настройках составляет 0,005 В.

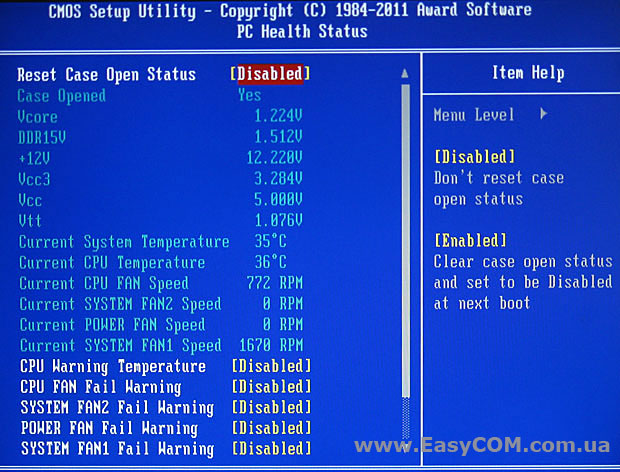

В разделе мониторинга «PС Health Status» можно следить за:

  • температурой материнской платы и процессора,
  • скоростью вращения процессорного кулера и трех корпусных вентиляторов;
  • напряжением на ядре процессора, встроенном контролере памяти (Vtt), оперативной памяти;
  • напряжением на линиях питания +12 В, +5 В и +3,3В.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control, которая имеет четыре режима интенсивности.
