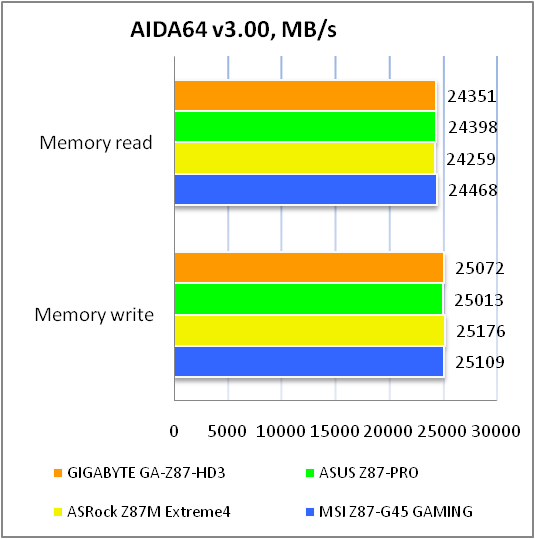

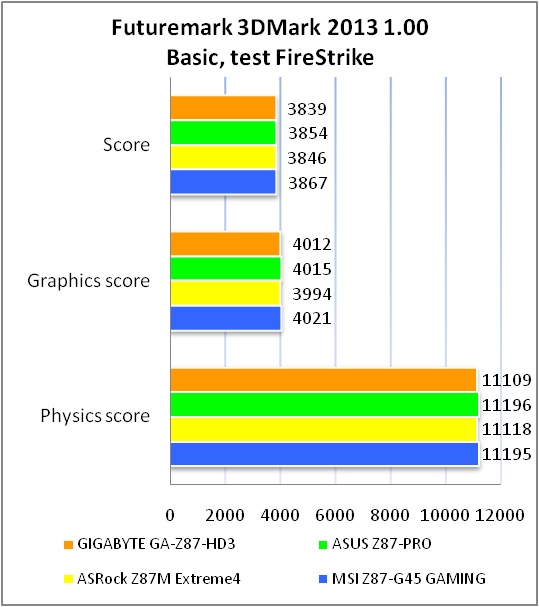

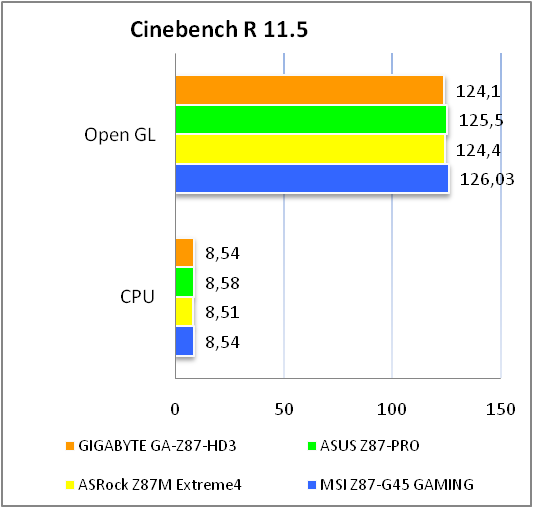

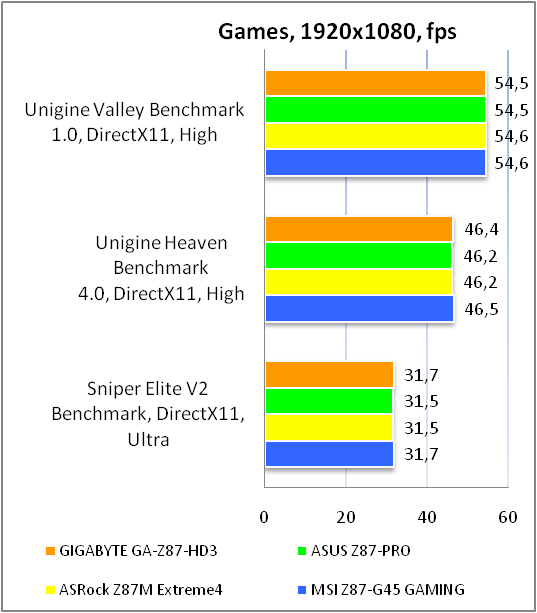

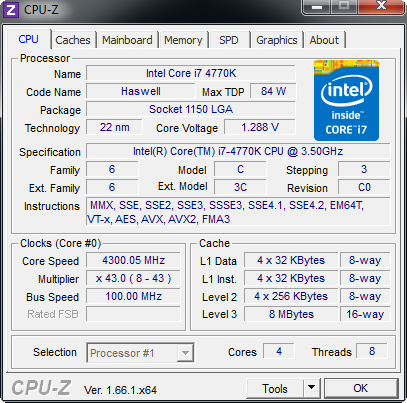

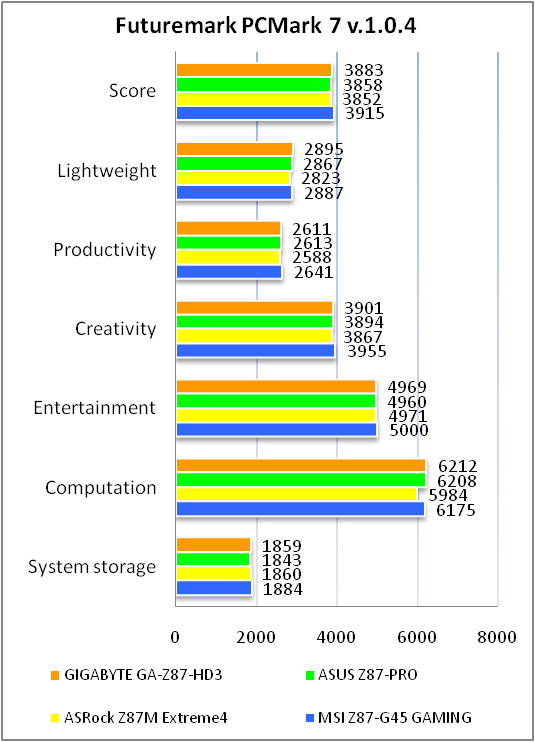

Обзор и тестирование материнской платы GIGABYTE GA-Z87-HD3

Героиня нашего обзора, материнская плата GIGABYTE GA-Z87-HD3, наравне с не так давно рассмотренной нами GIGABYTE GA-Z87P-D3 является одним из самых доступных решений, выполненных на основе флагманского чипсета Intel Z87 Express в модельном ряду тайваньской компании. И прежде чем переходить к ее обзору предлагаем вашему вниманию небольшую сравнительную таблицу характеристик двух озвученных выше моделей:



GIGABYTE GA-Z87-HD3

GIGABYTE GA-Z87P-D3

USB 3.0

внешние/внутренние

4/2

4/2

USB 2.0

внешние/внутренние

2/6

2/6

Оперативная память

4 x DIMM

до 32 ГБ

4 x DIMM

до 32 ГБ

PCI-E x16

2

(x16+x4)

2

(х16+х4)

PCI-E x1

2

Нет

PCI

2

4

Видеовыходы

HDMI

D-Sub

DVI-D

HDMI

Аудиовыходы

6

3

Аудиокодек

Realtek ALC892

Realtek ALC887

SATA 6 Гбит/с

6

6

eSATA

Нет

Нет

mSATA

Нет

Нет

Thunderbolt

Нет

Нет

LAN

1

1

Wi-Fi/Bluetooth

Нет

Нет

Фазы питания

4

4

Формат

ATX

ATX

Учитывая практически идентичную стоимость двух материнских плат, нет ничего удивительного в том, что они предлагают пользователю, в целом, очень похожие возможности. Единственное, что можно выделить, так это мультимедийную направленность GIGABYTE GA-Z87-HD3 , о чем говорит большее количество аудио- и видеовыходов, более качественный аудиокодек, а также наличие двух слотов расширения PCI Express 2.0 x1. Что же касается GIGABYTE GA-Z87P-D3, то исходя из наличия порта COM на интерфейсной панели и четырех слотов PCI, она отлично подойдет для сборки офисной либо домашней рабочей системы.

GIGABYTE GA-Z87-HD3

Спецификации материнской платы GIGABYTE GA-Z87-HD3:

Производитель

GIGABYTE

Модель

GA-Z87-HD3 (rev 1.0)

Чипсет

Intel Z87 Express

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения

Частота используемой памяти

до 1600 МГц в номинальном режиме

до 3000 МГц в разгоне

Поддержка памяти

4 x 1,5В DDR3 DIMM слота с поддержкой до 32ГБ памяти

Поддержка двухканального режима работы

Слоты расширения

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

х16

x16+х4

2 x PCI Express 2.0 x1

2 x PCI

Дисковая подсистема

Чипсет Intel Z87 Express поддерживает:

6 x SATA 6 Гбит/с портов

Поддержка RAID 0, 1, 5, 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звуковая подсистема

Кодек Realtek ALC892

2/4/5.1/7.1 -канальный звук

S/PDIF Out

Питание

24-контактный разъем питания ATX

8-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)

3 x разъема подключения системных вентиляторов (2 х 4-пин и 1 х 3-пин)

Охлаждение

Алюминиевый радиатор на MOSFET

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x DVI-D

1 x D-Sub
1 x PS/2 порт для клавиатуры либо мышки

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудиопортов

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух портов USB 3.0

3 x USB 2.0, каждый с поддержкой подключения двух портов USB 2.0

6 x портов SATA 6 Гбит/с

1 x COM

1 x LPT

1 x коннектор вывода звука на переднюю панель

1 x S/PDIF out

1 x S/PDIF in

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

BIOS

AMI UEFI BIOS

2 x 64 Мбит

PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Комплектация

руководство пользователя

брошюра с описанием гарантии

диск с драйверами и утилитами

2 x кабеля SATA

1 х заглушка интерфейсной панели

Форм-фактор,

размеры, мм

ATX

305 х 225

Сайт производителя

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки



Все цены на Gigabyte+GA-Z87- HD3

Упаковка и комплектация

GIGABYTE GA-Z87-HD3

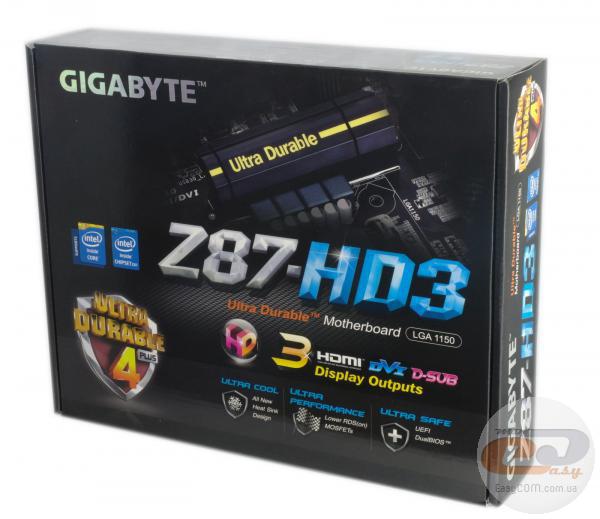

Несмотря на свою доступную стоимость, материнская плата GIGABYTE GA-Z87-HD3 поставляется в столь же качественной упаковке, что и флагманские решения. Коробка выполнена из плотного картона с полиграфией преимущественно черного цвета.

Помимо наименования производителя и модели материнской платы, необходимо выделить соответствие устройства фирменной концепции Ultra Durable 4 Plus, которая включает в себя следующие особенности:

  • Ultra Cool – для охлаждения чипсета и силовых элементов платы используются радиаторы нового образца, которые демонстрируют повышенную эффективность работы.
  • Ultra Performance – элементная база новинки набрана исключительно из высококачественных компонентов, таких как твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением канала (Low RDS(on)), способные работать при высоких температурах на протяжении более длительного срока.
  • Ultra Safe – данная модель оснащается двумя микросхемами с прошивками BIOS (основная и резервная), что позволит вам избежать визита в сервисный центр в случае повреждения основного чипа, например, при неудачной попытке обновления BIOS. Также отдельно отмечено наличие дополнительной защиты портов USB и LAN от электростатических разрядов. Каждый LAN и USB порт работает в паре со специальным защитным фильтром, который способен выдержать серьёзный электростатический разряд, что обеспечивает защиту системы от скачков напряжения даже во время грозы.

В качестве одного из основных преимуществ материнской платы производитель выделяет ее принадлежность к серии «HD», что означает наличие трех видеовыходов на интерфейсной панели с поддержкой разрешения 1920 х 1080 точек.

GIGABYTE GA-Z87-HD3

На обратной стороне упаковки, помимо схематического изображения устройства и его краткой технической спецификации, производитель указал еще на несколько интересных особенностей GIGABYTE GA-Z87-HD3, а именно: дополнительную защиту печатной платы от влажности и высоких температур, поддержку технологии AMD CrossFireX, увеличенное количество золота в контактах процессорного разъема, а также использование отдельного предохранителя на каждый порт USB на интерфейсной панели, что в случае поломки одного из них сохранит работоспособность остальных.

Отдельно отметим такие полезные и уже хорошо знакомые вам технологии, как GIGABYTE ON/OFF Charge и 3x USB Power.

GIGABYTE GA-Z87-HD3

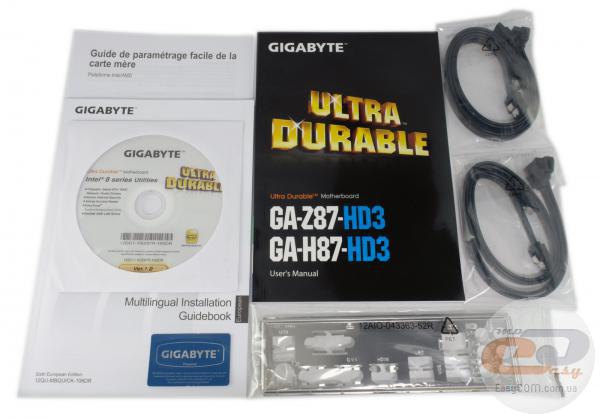

В коробке с материнской платой, помимо диска с ПО и заглушки интерфейсной панели мы обнаружили два кабеля SATA. Как видим, комплектация полностью соответствует доступной стоимости устройства.

Дизайн и особенности платы

GIGABYTE GA-Z87-HD3

Материнская плата GIGABYTE GA-Z87-HD3 выполнена на текстолите темно-коричневого цвета формата ATX, что вместе с окрашенными в черный цвет слотами расширения и радиаторами системы охлаждения производит впечатление высококлассного решения. И если к дизайну, как вы уже могли догадаться, у нас претензий не возникло, то компоновка вызвала ряд вопросов. Пожалуй, главной конструктивной особенностью тестируемой модели является отсутствие по углам правой стороны отверстий под крепежные винты, что вместе с перпендикулярно расположенными портами SATA делает правый нижний угол наиболее восприимчивым к механическим повреждениям. Поэтому мы рекомендуем вам соблюдать определенную осторожность при подключении накопителей.

GIGABYTE GA-Z87-HD3

Обратная сторона печатной платы, за исключением опорной пластины процессорного разъема, полностью лишена значимых элементов, поскольку все компоненты цепи питания процессора, в виду их малого количества, без проблем уместились на лицевой стороне материнской платы.

GIGABYTE GA-Z87-HD3

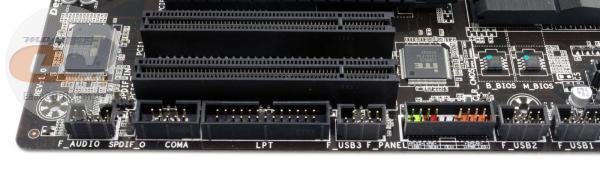

В нижней части текстолита расположены следующие порты и разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out и S/PDIF In, порты COM и LPT, а также колодка подключения фронтальной панели. Дополнительно тут расположены три колодки для подключения портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели.

GIGABYTE GA-Z87-HD3

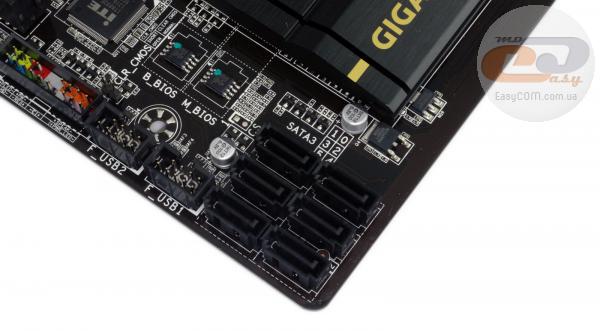

Ближе к правому нижнему углу данной модели, перпендикулярно ее поверхности, расположены шесть портов SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

GIGABYTE GA-Z87-HD3

GIGABYTE GA-Z87-HD3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме. Для его реализации планки памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах до 1600 МГц в номинальном режиме и до 3000 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для любых поставленных задач.

Также обращаем ваше внимание на 19-контактный разъем USB 3.0, который используется для реализации двух внешних интерфейсов USB 3.0. Всего на плате с помощью чипсета реализована поддержка шести портов USB 3.0: двух внутренних и четырех на интерфейсной панели.

GIGABYTE GA-Z87-HD3

GIGABYTE GA-Z87-HD3

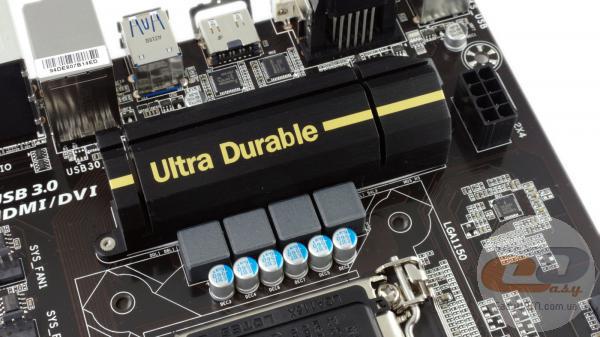

Система охлаждения GIGABYTE GA-Z87-HD3 состоит всего из двух алюминиевых радиаторов, закрепленных на текстолите при помощи винтов. Один из них осуществляет отвод тепла от чипсета Intel Z87 Express, тогда как другой накрывает элементы цепи питания процессора. В процессе тестирования новинки температура радиаторов не превышала 34,5°C, что является хорошим результатом и подтверждает эффективность выбора размеров и формы этих компонентов.

GIGABYTE GA-Z87-HD3

GIGABYTE GA-Z87-HD3

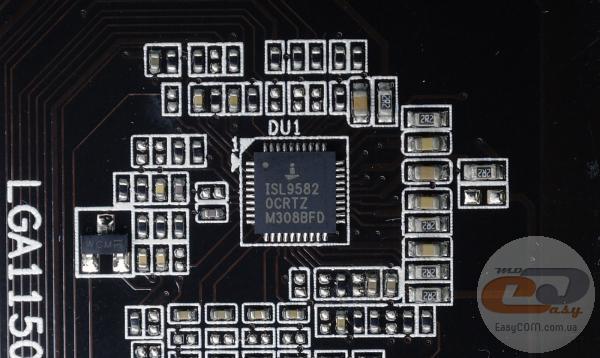

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ISL9582. Как мы уже говорили, элементная база материнской платы набрана при помощи высококачественных комплектующих в соответствие с фирменной концепцией Ultra Durable 4 Plus. В ее состав вошли: твердотельные конденсаторы и полевые транзисторы с пониженным сопротивлением канала (Low RDS(on)). Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.



GIGABYTE GA-Z87-HD3



Возможности расширения функциональности материнской платы GIGABYTE GA-Z87-HD3 представлены двумя слотами для установки графических адаптеров, двумя разъемами PCI Express x1 и двумя PCI. Говоря о возможностях установки нескольких видеокарт, отметим, что только один из двух слотов подключен к процессору, поэтому он всегда использует все 16 доступных линий стандарта PCI Express 3.0, в то время как второй разъем подключен к чипсету. Ему доступны максимум 4 линии стандарта PCI Express 2.0. В итоге, при установке двух графических адаптеров вы получите схему х16+х4, что, прямо скажем, не является самым оптимальным вариантом. Также следует помнить, что слот PCI Express 2.0 x4 делит линии с двумя разъемами PCI Express x1, соответственно, в случае установки в него платы расширения, которой для полноценной работы необходимы все четыре линии, то два слота PCI Express x1 будут отключены.

GIGABYTE GA-Z87-HD3

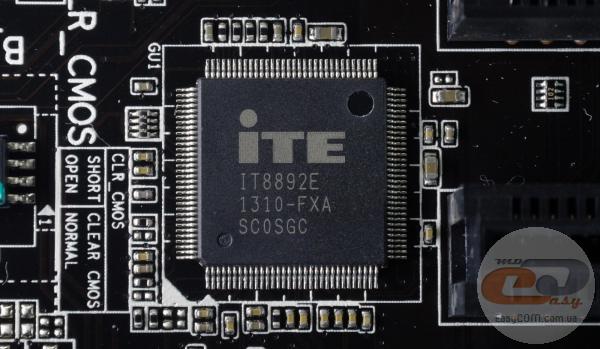

Поскольку чипсет Intel Z87 Express, также как и прошлогодний флагман Intel Z77 Express, не поддерживает устаревшую шину PCI, то функционирование двух соответствующих разъемов реализуется с помощью моста PCIE-PCI, основанного на контроллере ITE IT8892E.

GIGABYTE GA-Z87-HD3

Если вы планируете использовать интегрированную графику, то проблем с подключением современных устройств вывода изображения не возникнет. Функционирование видеовыходов HDMI, DVI-D и D-Sub, а также переключение между ними осуществляется силами микросхем PTN3360DBS и ASMedia ASM1442.



GIGABYTE GA-Z87-HD3

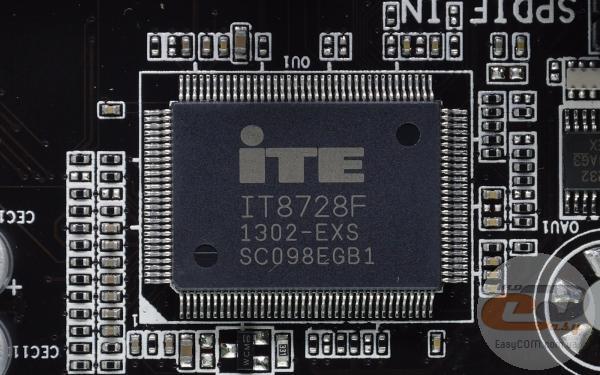

Возможности Multi I/O обеспечены микросхемой ITE IT8728F, которая управляет работой портов COM, LPT и PS/2, системных вентиляторов, а также обеспечивает мониторинг.



GIGABYTE GA-Z87-HD3

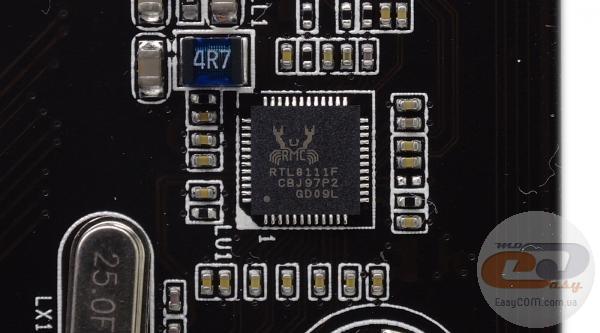

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.



GIGABYTE GA-Z87-HD3



Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.



GIGABYTE GA-Z87-HD3

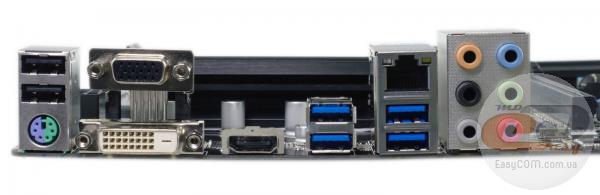

На интерфейсную панель модели GIGABYTE GA-Z87-HD3 выведены следующие порты:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 х USB 2.0;
  • 1 х PS/2 (мышь либо клавиатура);
  • 6 x аудиопортов.

Как мы уже говорили, интерфейсная панель новинки, благодаря наличию трех видеовыходов и возможности удобного подключения многоканальной акустики, намного больше располагает к сборке домашнего мультимедийного ПК, чем таковая у GIGABYTE GA-Z87P-D3. Да и в целом, подобная конфигурация более чем соответствует современным требованиям к доступным материнским платам благодаря наличию большого количества портов USB.



GIGABYTE GA-Z87-HD3



Для организации охлаждения на материнской плате GIGABYTE GA-Z87-HD3 имеются в наличии четыре разъема для подключения вентиляторов. Один из них служит для системы охлаждения CPU, а три другие предназначены для подключения системных вертушек. Три из четырех разъемов 4-контактные, в то время как один, для подключения системного вентилятора, 3-контактный.

UEFI BIOS



GIGABYTE GA-Z87-HD3

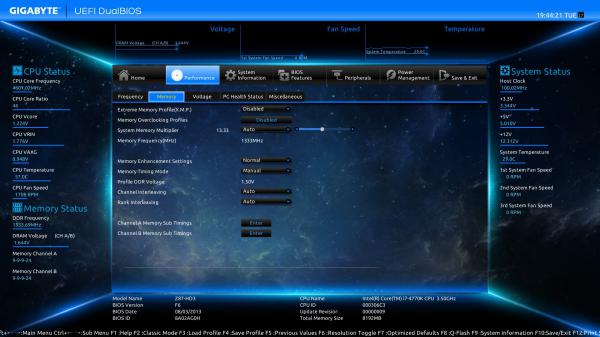

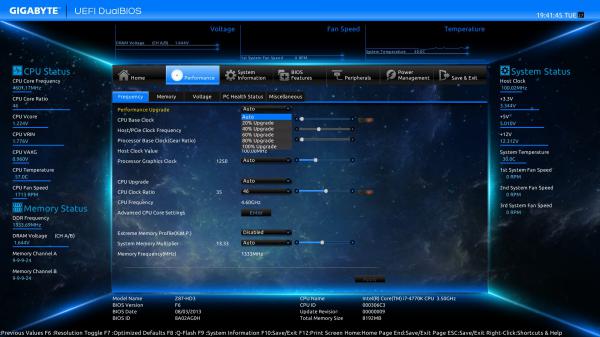

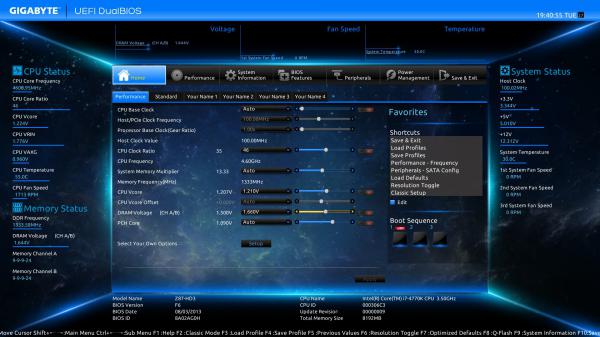

Материнская плата GIGABYTE GA-Z87-HD3 оснащена современной прошивкой UEFI на основе микрокода AMI с приятным графическим интерфейсом, возможностью управления с помощью мышки и поддержкой накопителей объёмом более 3-х ТБ. К тому же напомним, что плата оснащена двумя чипами BIOS (технология DualBIOS), что позволит сохранить работоспособность системы в случае повреждения основной микросхемы с прошивкой.

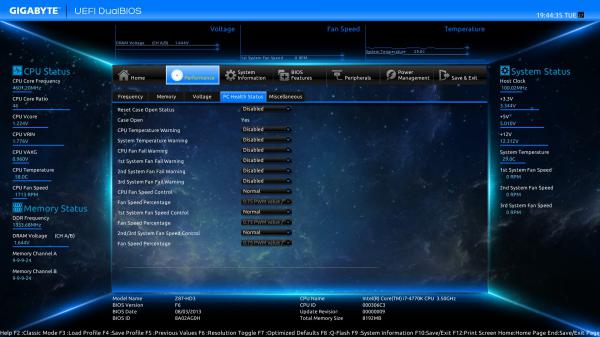

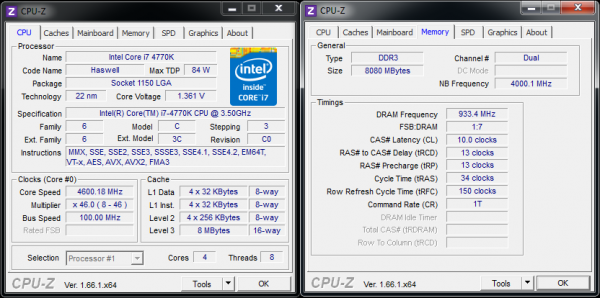

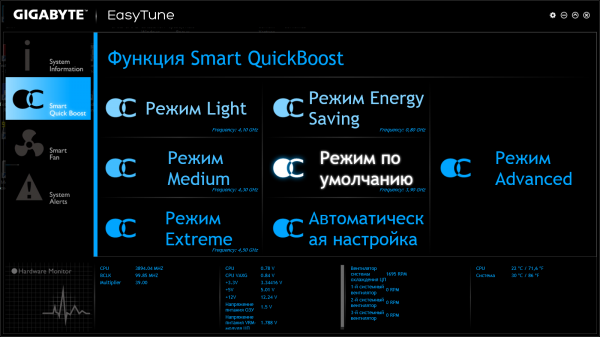

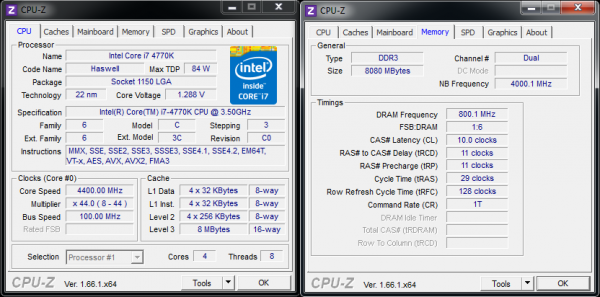

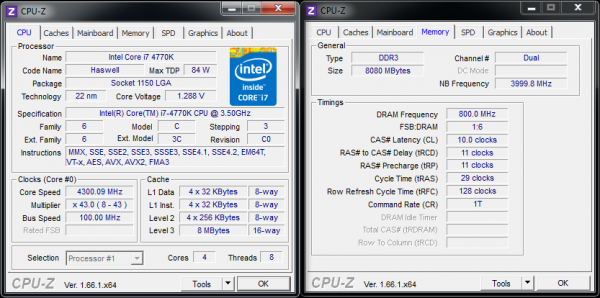

Как вы уже могли заметить, в BIOS материнской платы нет отдельного раздела, отвечающего за мониторинг напряжения и температуры на основных компонентах, поскольку все необходимые данные отображаются непосредственно на стартовом экране. Здесь вы можете наблюдать за температурой процессора, частотой вращения установленных вентиляторов, а также следить за напряжением на модулях оперативной памяти, процессоре и линиях питания +12В, +5В и +3,3В.
